电能表错误接线测试的方法
电能表错误接线检查方法及防范措施

联合接线盒上进 行 , 如果此时_ 一相负载对称 , 而且又可 以对功率 因 素 进 行 正 常做 出的情 况 下 , 则 在 对 电能 表 接线 正 确 与 否进 行 核 对 时 可 以采 取 以下 几 种方 法 来 进行 :一 是通 过 秒 表 来 对 有 功 电能 表 的 1 0转秒数进行测量 ,然后根据相关的参数来对高压侧功率进行计 算, 从而测出功率 的大小 , 然后再与实际功率进行比较 , 从而对 电能 表接线情况进行判断。二是若 三相负载对称 , 用秒表测量有功 电能 表I 1 转秒数 , 然后断开联合接线盒与 中间相 电压 , 再测量有功 电能 表 n转秒数, 看它是否慢一倍 , 再连接中间相 电压 , 然后将两边 的相 电压对调 , 看有功 电能表是否停数。 如不符合 , 则电能表接线就不正 确 。三是用钳形电流表分别测试 I A和 I C, 然后将 二相 电流合并测 试, 其读 数应 与单独测试 的基本一样 , 如合并 测试 时电流是单独测
跨接在相线之间 , 用 电照样正 常, 因电能表电流线 圈无 电流通过而 不转 , 计量不准确。 4 ) 中性线不通过单相电能表的接线方式。 这种接 线方式 , 电流 、 电压 回路接线完好 , 电能运行正常 。 但时间长 了, 慢慢 而 情况进行检查 , 确保接线人员具 有较 高的技术水来 , 能够更好的精 出现在 电能表接线盒的接头处氧化烧损 ,此 时单相电能表不转 , 造成漏计电量。 通 自身的业务及掌握具体的操作规程 ,正确对电能表进行接线 , 避 用户的灯仍亮 , - 3 常见电能表反转的错误接线分析。1 ) 电流互感器二次引线三相 免出现接线错误的情况发生 , 从而使 电能计量装置能够更好 的为用 2 或二相均接反。当两相互感器接反时 , 电能表反转 , 所计电量为一相 户 提供 优 质 的服 务 。
电能表错误接线检查方法及预防措施分析

电能表错误接线检查方法及预防措施分析摘要:安装电能表的时候,我们必须严格要求安装人员的技术水平,我们必须熟悉一些相关的规章制度,这样我们就可以确保不违反国家有关规定进行安装。
确保计量箱正确连接,减少操作误差,为用户提供更高效更有效的服务。
电能表作为电力企业和用户的一个重要数据基础,电力测量的准确性直接关系到供应商和消费者的利益,对供应商和消费者之间的和谐关系有着极其重要的影响,所以必须要做好电能测量工作。
为了达到电能计量的精度,有必要做好电能表的维修保养工作,同时还要保证电能表连接的正确性,从而有效降低电能表产生的误差。
因此,在电能表的安装过程中,我们要求相关的安装人员,除了要具备专业的安装技能之外,还要熟悉掌握相关的规章制度,这样才能使安装的过程中,既没有违反国家的相关法律,又能保证接线的正确性,将操作失误的概率降到最低,减少了工作当中的很多可以避免的麻烦,提高工作效率,给用户提供更好的服务。
关键词:电能表;错误接线;检查方法;预防措施电力仪表的准确计量是电力企业管理的重要组成部分,也是用户的电能计量管理中的一个很重要的一部分,如果计量出的结果不准确,不但会对国家的电费收入产生影响,还有影响用户的经济核算,小到寻常百姓家大到企业集团,所以电能表的计量结果是否准确不仅对实现电力企业的经济效益具有重要意义对其他的用电群体的意义也非凡。
但是就目前的安装实践而言,电能表在安装的过程中,会出现很多错误,接线出现错误是一种经常会出现的问题,不管是电流回路、电压回路还是互感器等都发生过接入错误的现象,这样直接导致了电能计量的准确性减小,从而带来一系列的后期问题,因此,在安装电表时,不仅要在实验室中对其布线的符合性进行检测,还要确保布线严格符合现场的相关规范和要求。
安装完成后,电线需要仔细检查和通电。
还需要验证电压相位序列和电流相位的正确性,测量误差,确保布线正确。
1电能表工作原理及重要性分析目前,我国家用电基本上都是220V交流电,电能表一旦接入供电线路后,交流电就会对电能表中的电流和电压线圈产生作用,电流和电压线圈的转轴就会感应到磁场,从而使电流切磁感线后发生偏转。
交流电能表错误接线的判断方法

2 反转1 8 0 。 改为感 性负荷, 即可 以看出I , 就是一 J 。 可以得到一 用相位伏安表先确定电压 , 根 据判定 出来的正、 反相序, 结 将J 个 结论 当A B 相 电压互 感器极 性接反时 电能表所接 入的电压为 合B 相, 就可 以准确的定 出电能表所加的电压是A B C , B C A , C A B , b 电流 为J , 一 。 A C B , C B A , B A C 其中的一种。 利 用负载性 质和本相 电压、 电流的 U 相位关系确定出电能表所加入 的两个电流是什么相别 了。 感性负载 电能表接 线向量 图
分析步骤: 三相两元件 电能表 的测量数 据如下:
U 1 2 = I O O V ,U 2 3 = 1 7 3 V ,o  ̄- <o o v ,I 1 ; 2 . 2 A ,I 2 = 2 . 3 A
2 . 3确 定 电能 表的电压相序
相位伏 安表确 定相序 : 使 用电压和 电流 之间 的相 位 来判 断。 我们 假定( , , ( , , ( , 为正相序 。 U , [ , , , f , 为相电压 , 正相序 向量 图中相 电压 永远是超前相电压 1 2 0 。 的角, 线电压 , 永 远是 超前线 电压
是%。 ; 就是U 。 。
当 b 极性反时, 。 的相量 顺时针转了9 o 。 与  ̄
根据 与J , 的夹 角1 8 0 。 , 并且J j 滞后f , 3 0 。 角, 可 以分析出 , 就是 I c ; 根据 。 与J 2 的夹角为2 1 O 。 , 并且 2 超 前 是容性负荷 , 则可
, ”即为 , 在 向量图中可 以看出I 磺毽 前相电压f , 。 , 表现为容性 在 电能表 接线端子 处测 量, 测量顺序为: ① 测电压值②测 ( 负载 与已知的感性负载 相矛盾, 所以将J , 反转1 8 0 。 , 就很容易的 电流值⑨ 测电压和电流 之间的相位角④分析 电压相序, 分析电 是一 J , 同样I , 超前 ( , , 将I , 反转1 8 0 。 , 也很容 易分析 出J , 压与电流 之间 的相位是 否正确, 以此 为根据 来判断 电能表接线 看出J 是~ 。 这样我们就得 出了其中的一个结论: 该 电能表加入 的电 是否正确。
三相三线有功电能表错误接线的判断方法分析

三相三线有功电能表错误接线的判断方法分析当今电力工业发展速度迅猛,为了保证电力工业工作能够安全、可靠、准确的运行,我们必须依靠安装在电力生产场所的电能测量电压、电流和功率等参数的仪器仪表来保证。
三相三线有功电能表一般有着五根到七根接线,并不复杂的结构,往往在接线时候会误接和漏接,特别是配有电流电压传感器的时候,电能表的接线往往就会出现错乱现象,接错的情况下,有可能指针不动或者倒转,这种接错方式很容易发现,接线人员可以及时的发现,给予重接。
但是如果指针正常转动,粗心的接线人员很容易忽视,那个时候测量出来的数据偏差将会非常大,这也是计量不准的主要原因之一。
1 对于三相三线有功电能表的介绍交流的能表的正确接线是保证电能表的正常工作的基本条件,因此要准确的计量电能,不仅仅要对电能表本身的精确度进行调整,对于外在的接线也要注意,并且接线引起来的误差往往很大。
研究人员在测量的时候,如果对于数据的大小有所怀疑,首先要对电能表的接线进行检查。
相对于三相四线有功电能表而言三相三线有功电能表接线比较复杂,更加容易接错,并且不容易被判断出来,因此对于三相三线有功电能表的研究有一定的代表意义。
分析电能表的接线错误的方法有很多种,当前采用的典型方法为向量图法,所谓的向量图法就是利用计量仪器对于流经电能表的电流电压的研究,绘出相应的电流电压向量图,然后在结合电路中的负载情况判断三相电能表的接线对错。
如若有误,可以再表中找到相应改进的途径。
2 电能表错误接线判断方法造成哪几种后果1)电压回路的判断方法:首先确定PT及二次回路的运行状态是否正确,测量电压表的三个电压端间的电压高低正常是电能表的电压值应该在接近100伏特,如果一个电压值明显高于100伏特,那么就说明有一根线接错了,电压互感器的极性接反。
相关人员应该及时的把线路连接正确。
其次是确定相序的正确性,若是有相序表,可以应用相序表进行测量,相序表连接之后,同向是连接正确,异向应该检查电路是否有连接错误,如果没有想学表,那么也可以用电压表来代替,测量电能表的进线端和电压互感器的同名端电压,如果电压为零则为同向,不为零就是异向。
谈谈电能计量装置常见错误接线和检查方法

谈谈电能计量装置常见错误接线和检查方法引言电能计量装置的准确性不仅取决于电能表、互感器的等级,还与它们的接线有关。
即使电能表和互感器本身准确性很高,接线错误也会导致整套计量装置少计、不计或反记,致使电力企业遭受损失。
因此,在电力运行过程中,需要对电能计量装置进行定期的检查,做到预防工作,以确保电能计量装置的准确性。
本文结合笔者的工作总结,主要就电能计量错误接线的形式及检查方法进行了论述。
1 电能计量装置中常见错误接线在整个电能计量装置中,主要包括电能表、互感器和附件、失压计时仪以及二次回路部分。
在出现接线错误的过程中,都能通过不同的部件反映出来。
而在电能计量装置中常见错误接线形式主要包括以下几方面:1.1 计量单相电路有功电能的错误接线计量单相电路有功电能的错误接线是整个电能计量装置错误接线中最为常见的错误类型,在这种错误类型中,主要分为以下5个方面:第一,工作人员在连接相线与零线的过程中,由于工作失误将其接反。
第二,在整个装置中,工作人员没有准确的区分装置的进出线。
第三,在接线的过程中,电流线圈与电源之间出现短路。
第四,在接线时,工作人员忘记连接电压钩连片。
第五,在计量380V单相负载电能时,工作人员习惯用一只220V的单相电能表读数乘以2的方法来计量,然而这种方法缺乏一定的规范性与稳定性。
1.2 計量三相四线电路有功电能的错误接线计量三相四线电路有功电能的错误接线形式中,主要包括以下3种:(1)在三相四线有功电能表电压线圈连接的过程中,电压线圈中线出现断线状况。
(2)三相四线有功电能表在运转的过程中,本应经过一台电流互感器接入电路,然而在某些状况下经过两台电流互感器连入电路,由此造成错误接线。
(3)在计量三相四线电路有功电能时,工作人员习惯使用三相三线两元件来对其进行计量,这样的计量结果与实际结果存在很大的偏差。
1.3 计量三相三线电路有功电能的错误接线计量三相三线电路有功电能的错误接线形式有:(1)电流端子进出线接反;(2)电压端子接线顺序不对;(3)电压与电流相位不对应等。

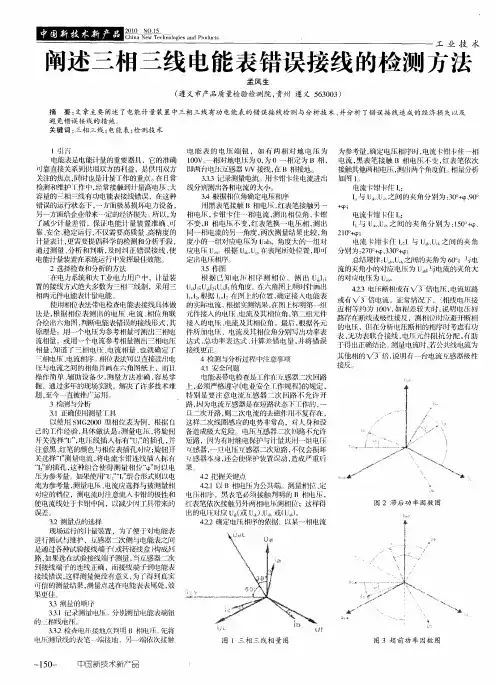

阐述三相三线电能表错误接线的检测方法

避 免错误 接 线的措 施
关键词 : 三相 三线 ; 电能表 ; 测技 术 检 电 能 表 的 电 压 端 钮 ,如 有两 午 对 地 电 压 为 H 10 , 对地 电 为 0 为 0一相定 为 B 相 , 0 V 一相 , 即两台电 互感器 VV接线 , B 丰 接地。 / 住 l { 3 3 录测量 电流 。 . 3 用卡钳卡住电流进出 线 分别 测m各相 电流的大小 。 3 根据相化角确定电压丰 序 A } 1 川 黑表笔接触 B相 电 , 红表笔接触 另 一 相 电压 , 卡钳 卡住一相 电流 , H 相位 角 , 测 ; 卡钳 不变, B相 电 不变 , 红表笔换 一 电压 相 , 出 测 靠 、 、 定运行 , 安全 稳 不仅需要高质量 、 度的 高精 相电流的另一角度 , 两次测量结果 比较 , 角 讨 表 汁, 量 更需要提倡科学 的检测和分 析手段 , 度小 的一 组对应电压 为 U b a ,角度 大的一组对 通过测 量 、 分析 和判 断 , 时纠正错 误接线 , 及 使 应 电压 U 。根据 U I 存表尾所处位 置 , 1 即 电能计量装置存系统运行 巾发挥最佳效能 。 定 电压 相 序 。 2选择检杏和分 析的方 法 3 . 5作罔 存电力系统和大 1业 电力 J 户中 , 量装 f j 计 根 据 已矢 电 十 序 测 卡 何 。测 出 U I 丌 H H ; 置的接线方式绝大多数为 三丰 线制 , H 采用三 I U J; J的角度。 U ; 在六角 罔上1 时针 出 f f 顷 相两元件电能表计量 电能 。 I l 根据 l I ,, , 上 的位 置 , 确定接 入电能表 使用相位表法带 电检查 电能表接线具体做 的实际 电流 。 根据实测结果 , 图上标 明第 ~组 存 一 法是 , 根据相位 表测 Ⅲ的电压 、 电流 、 相位 角联 元件接入 的电雁 、 电流及其相位 角 , 二组 元件 第 合绘 出六角罔 , 判断电能表错误 的拨线形式 , 接人 的电 、 及其相位 角。最 后 , 电流 根据各元 原理 是 : 一 电压 为参 考相 量 可测Ⅲ 三相 电 件所l 电 、电流硬其相位 角分别 写出功率表 用 个 』 』 口 流相量 , 或用 一个 电流参考相量测 出三相 电压 达式 、 总功率表达 式 、 计算斧 错 电量 , 并将错 误 十量 , 月 知道 了三相电压 、 电流相量 , 也就确 定 了 接线更正 。 鼍 电压 、 相 电流相 序。 相位表法可 以直接 凄 电 4榆测与分析过程 _注意事项 十 J 压与 电流之 间的l 角行I 卡 H 在六角罔纸 卜 ,而凡 41安 全问题 . 操作 简 、 辅助设 备少 , 冀方法 准确 , 易掌 测 容 电II ̄ I I电检查是 工作 互感 器二次 回路 握 ,通过多年 的现场实践 , 解决 了许多技术难 上 , 必须严格遵守《 电业安仝 一作规 》 I 的规定 , 题, 至今一直被推 J运用 。 一 特别 是要 泮意 电流互 感器 二 次 叫路 不 允许 开 3检测与分析 路 ,j l为电流互感 器是在短路状态 下一作 的 , 大 [ 一 3 正确使片测量:具 . 1 】 旦二次开路 , 则二次电流 的去磁作门不 复存 在 , j 以使片 M 2 0 j G 0 0型相 位表 为例 ,根 掘 自 这样二次线圈感应 的电势非 常商 , S 对人 身和设 己的工作 经验 , 具体 做法是 : 量 电压 , 测 将旋 钮 备造 成极 大危 险 .电压 互感器二次 路 不允许 开关 选择 “ ”电压线 插入标 有 “ 的捕孔 , u, U” 并 短 路 ,因为有 时继电保护 与计量共刖一绀 电压 注意黑 、 红笔的颜色与相位表插-x 应 ; 钮开 fq 旋 L 感 器 , 旦 电压互感器二次短路 , 一 一 不仅会损 坏 关选择 “ 测量 电流 , 电流卡钳连线 插入标 有 儿感器本 身 , 会使保护装置 误动 , l ” 将 还 造成严重后 “’ I的插孔 , 种组合使 得测量 相位 “” 以电 果 。 这 ‘时 p 压为参 考量。如果使用 “ I组 合形式 则以电 u” “” 4 . 握关弛 点 2把 流为参考量 , 测量电压 、 电流应选择与被测量相 4 . B相 电压 为公共端 测量卡 位 、 .1以 2 H 定 对应的档位 ,测电流时注意流入卡钳 的极性 和 电脎牛 序 ,黑表笔必须 接触判 明的 l H H {卡 电压 , 使电流线处于卡钳中间 ,以减少 工具带来 的 红表笔依 次接触 另外 两干电 测相位 ;这样得 日 误差。 出的电压埘应 U ( u ) 或( 。 或 、 , U ) u 3 . 2测黾 的选择 4. .2确定 电压相序的依据。以某~相 电流 2 现场运行 的计量装置 ,为了便丁对 电能表 进仃 }试 与维护 , { l ! l J 互感 器二次侧与 电能表之 间 是通过各种 试验接线端子( 或转 接线盒 ) 构成 网 路, 如果选枉试验接线端 子测量 , 当互感器二次 到接线端 子的连线正确 ,而接线端子剑 电能表 接线错 误, 这样测量便没有 意义 , l 到真实 为r 得 可信 的测量结 果 , 量点选 存电能表表尾处 , 测 效 果更佳。 3 _ 3测量 的 3 . 记 录测昔 电 . 别测量 电能表端钮 .1 3 . 分
电表错接线的检查步骤及计算

错接线的检查步骤及计算一、错接线的检查步骤1、验电2、检查计量装置外观3、确定参考相(找B相)4、测量电压、电流(使用万用表或相位伏安表)5、测相序(使用相序表)6、测量电压电流的相位角,确定电流位置(使用相位伏安表)7、画向量图8、计算9、改正接线(做好措施)10、表记加封11、清理现场。
注意事项:工作前应正确着装,检查工具、安全工器具、仪表等。
二、错接线的计算必须记住的公式:cos()=cos sin sin1、三相四线正确的功率表达式:P= P1+P2+P3= U U I U cosϕ +U V I V cosϕ +U W I W cosϕ= 3UIcosϕ,例题:有一只三相四线有功电能表,V相电流互感器反接达一年之久,累计电量W=2000kWh。
求差错电量∆W1(假定三相负载平衡且正确接线时的功率P cor=3U p-p I p-p cosϕ)。
答案:解:由题意可知,V相电流互感器极性接反的功率表达式P inc=U U I U cosφ+U V(-I V)cosφV+U W I W cosφW三相负载平衡:U U=U V=U W=U p-p,I U=I V=I W=I p-p,ϕ U= ϕ V= ϕ W=ϕ,则P inc=U p-p I p-p cosϕ正确接线时的功率表达式为P cor=3U p-p I p-p cosϕ更正系数K=差错电量∆W1=(K-1)W=(3-1)×2000=4000(kWh)答:应补收差错电量∆W为4000kWh。
2、三相三线正确的功率表达式:P= P1+P2= U UV I U cos(30°+ ϕU)+U WV I W cos(30°-ϕW)= UIcosϕ,例题:已知三相三线有功电能表接线错误,其接线方式为:U相元件,,W相元件,,请写出两元件功率P U、P W表达式和总功率P inc表达式,并计算出更正系数K(三相负载平衡)。
电能表的错误接线及其检查方法分析

电能表的错误接线及其检查方法分析发布时间:2021-11-23T01:59:05.921Z 来源:《中国电力企业管理》2021年8月作者:王闯张涵[导读] 人们生活质量的不断提高,促进了电力行业的飞速发展,为了满足人们日益增长的用电量需求,需要保证电能表安装流程的稳定性,用电量的不断增加会产生大量的用电费用,电能表的显示读数是用电收费的主要参考。
国网北京石景山供电公司王闯张涵北京市 100043摘要:人们生活质量的不断提高,促进了电力行业的飞速发展,为了满足人们日益增长的用电量需求,需要保证电能表安装流程的稳定性,用电量的不断增加会产生大量的用电费用,电能表的显示读数是用电收费的主要参考。
因此,需要采用多元化的检查方式,避免电能表显示出现偏差,当显示的用电量超过实际用电量时,导致收费金额过高用户造成一定的经济损失;当显示的用电量低于实际用电量时,国家和电力企业蒙受巨大经济损失。
电能表的正确使用会直接影响到电力行业的稳定发展,为了保障电能表计量的准确性,需要分析当前电能表存在的接线问题,制定出合理的检查方案。
关键词:电能表;错误接线;检查方法用电管理部门负责装表接电工作,用电单位需要对电气设备进行改装、添装处理,工作人员需要安装好计量设备,才能完成后续接电工作,电能计量表的显示决定着每户需要交付的用电费用,一旦出现电能表计数不准或接线错误等问题,会对电力部门造成一定的经济损失,为后续节约用电工作的开展带来一定困难。
为了保证用户经济核算的准确性,需要创新电流表电压表的检查流程,仔细检查电能表的接线安装顺序,制定出安全便捷的检测方法,对电能表异常显示问题进行纠正,降低电能表显示误差,维护用户和电力行业的根本利益。
一、电能表错误接线的深入分析在电能表实际安装过程中存在接线错误、倍率差错等异常问题,无法保障用户经济核算的准确性,影响国家电费的整体收入,为了确保用户电能计量整体效果的提高,需要及时发现线路设备检修问题和电能表的错误接线,制定科学合理的检查方法。
电能表错误接线检查及判断

有功电能表错误接线检查及判断随着国民经济的不断发展,电能需求量的日益增加,电力客户逐步增多,电能计量装置接线的准确性要求不断提高。
计量是否准确不但影响到供电企业的形象和声誉,而且直接关系到供电企业的经济效益。
电能表的计量准确性可以通过电能计量装置检定机构(国家授权由电力企业计量检定部门检定,一般是供电企业的计量中心)的校验得到保证,而现场接线的准确性,不仅取决于装表人员的工作责任心、业务水平及工作的熟练程度,而且由于电力客户法律、法规意识谈薄、有意窃电,致使计量装置错误接线,直接影响到计量的准确性。
对于现场接线的检查,一般采用电能表现场校验仪,采用六角图法检查分析判断,但其存在许多不足:①设备投资比较大、仪器较多、携带运输不方便;②接线较多、操作步骤复杂、使用不方便;③需提供操作电源,受现场环境影响较大;④当三相二元件有功电能表错误接线在48种以外时,仪器无法分析判断。
为克服上述缺陷,我们在现场采用了手持式钳形数字万用表,对计量装置接线现场检查,依据现场检查结果进行分析判断,大大减少了投资和现场工作量,受到了现场检定人员的一致好评。
1 主要功能介绍使用该仪表可以在现场完成诸如感性、容性电路的判别、电能表接线正确与否、电能表运行快慢判断、测量三相相序、判断变压器接线组别。
可进行三相相电压、线电压、三相电流、相位差、相序及电阻的测量。
2 测量前准备工作工作前,首先要完善好工作票制度和工作许可制度,认真填写好变电第二种工作票,并履行好工作许可手续。
完成后,可通过仪表的相位测量档测量出三相负载的性质(阻性、感性、容性及相角一功角)。
三相二元件有功电能表正确原理接线图见图1。
图1 三相两元件有功电能表正确接线图3 检查测量步骤(1)电能计量装置外观检查:通过对电能计量装置外表、封印等的检查,初步判断电力客户是否依法用电,有无违约窃电现象。
(2)相关数据测量:①三相相电压及线电压--用仪表的电压档可判断出电能表有无某元件失压、欠压现象;②三相电流测量--用仪表的电流档,用钳形表可依次测量出I 1、I 2、I 1+I 2,从而判断出电能表某相元件有无缺电流、电流反接或电流差现象;③电源相序测量--用仪表的相位测量档测量接入电能表电压U 12与U 32之间的相位差,若为300°,则为正相序;若为60°,则为反相序;④接入电能表电流与电压间相位差测量--用仪表的相位测量档可测出U 12与I 1、I 2之间的相位角及U 32与I 1、I 2之间的相位角。
电能表错误接线的检查方法及预防措施

电能表错误接线的检查方法及预防措施摘要:为了获得准确的用电数据,电表必须正确维护,同时保证电表接线的精度,以有效减少电表产生的误差。
因此,在安装电能表时,不仅要求安装人员具备专业的安装技能,还要求了解相关规则和条例,以确保正确的布线,减少错误操作。
本文主要分析了电能表电缆故障的验证方法和注意事项关键词:电能表;接线;检查方法;预防措施引言安装电能表时,设施工作人员应具备高水平的技术知识,并熟悉相关规则和条例,以确保设施不违反国家规定。
确保正确连接度量框,减少操作错误并提高用户服务效率。
作为电力公司和用户的一个重要数据库,电力计量的准确性直接关系到供应商和消费者的利益,并对供应商和消费者之间的和谐关系产生至关重要的影响,因此需要正确计量电力。
1、电能表错误接线检查方法1.1试电笔检查法测试笔的控制方法是使用测试笔控制零线和分割线,并根据测试笔上方指示灯的显示判断电路的通电情况。
一般来说,检查时零线和分隔线没有过流,检查试验笔时没有活光情况,如果存在活光情况,则表示线上有短路,正常检查分隔线时显示试验笔如果检查时缺少亮度,则表示结构中存在间隙,以确定整个接线问题。
1.2直观检查法目视检查方法是观察电压表转速和电压表转台方向,观察电子电压表中指示灯闪烁速度,并通过观察判断电压表是否出现故障。
计数器通常具有相对固定的运行速度,如果计数器转速变化不均匀,则表明计数器当前存在问题。
通过测量单位时间内电流表的转速运行情况,确定系统当前的运行状况是否正常,并及时采取治理措施,有效提高整个应用结构的使用稳定性。
1.3灯泡检查法灯泡检查方法是:灯泡亮时,灯泡亮,电能表不旋转,可能是电压电路打开、电压线圈损坏、电流线圈或电路短接所致。
如果灯泡未打开且与上述问题无关,则需要检查零线和火线,以确保它们连接正确。
否则,需要检查用户的其他零功率使用情况。
1.4停电检查一面无电时,可使用万用表控制相对电流和电压电路,控制电流互感器一面的极性和相应情况。
如何判断错误接线

如何判断错误接线电能计量装置中单相电能表只有一组电磁元件,接线较为简单,出现接线错误时容易发现.三相四线电能表可以看成由三只单相电能表所组成.采用分相法即可检查接线的正确与否.经电流互感器(TA)、电压互感器(TV)接入的三相三线电能表误接线的种类和几率较多,特别是当前农网改造中更换此类表计较多的实际情况,出现接线错误,往往不易判断,而且由于该类表计所计量的电量大,其影响和后果也严重.现以此类电能表为例浅析接线检查的方法和步骤.1 电压回路的接线检查(1)测量各二次回路的线电压:在测量Uab、Ubc、Uca时,其值应接近相等且为110V.测量过程中如发现三组电压不相等,且数值相差较大时,说明TV有一、二次侧断线、熔丝烧断或绕组反接等情况.①对于采用V/V接线的TV,如线电压中有0V、50V等情况出现时,可能是一次或二次断线.有一组电压为170V时,说明有一台TV绕组极性反接.②对于Yyn接线的TV,当测量线电压的值中有58V出现时,说明有一次断线或一台TV绕组极性反接现象.③带有表计等负载进行测量时,出现二次断线时不论采用何种方式接线的TV,没断的两相之间电压值总为100V其它两组电压按负载阻抗分配.(2)检查接地点确定相别,用一只电压表一端接地,另一端依次接电能表三个电压端钮,可以判断TV的接地情况.①电压表三次均指100V,说明TV二次侧回路没有接地,构不成回路.②两次为100V,一次为0,说明可能是两台单相互感器V形连接,也可能是三只单相TV或一台三相五柱TV为Y形连接.以上三种均可断定B相接地,为0的一相即为B相,根据相序可以定出A相和C相.③三次均指100/ V,说明TV是Y形连接且中性点接地,这种情况一时还不能定相别.3)测量三相电压的相序:它应符合接线图规定.如测出的是逆相序,有功表虽然正转,但因有相序误差,除正弦无功表外,其它无功表都将反转,接线时要把它改为正相序.如通过以上方法不能确定其相别的,可以通过测量向量图的方法来判断电能表接线的正确性.2 电流回路的接线检查(这以下的说法仅针对三相二元件(三相三线)电度表,——斑竹插)(1)断开A相或C相电压,观察电能表是否转动.检查时依次将接入电能表的A相或C相电压端子断开,电能表仍能转动.①断开A相,圆盘不能转动,说明第二元件(接入电源Ic相、电压Uab)的电流回路可能有短路或断线等现象.②断开C相,圆盘不能转动,说明第一元件(接入电流Ia相、电压Uab)的电流回路可能有短路或断线等现象.需特别注意的是,当功率因素cosΦ =0.5时,第一元件计量的功率为0.对这种情况,可以在断开C相电压的同时,将C相电压换至A相电压的端钮上,此时第一元件所计量的功率为:PA=Ucb·Ia·cosΦ(90°+Φ),若Φ =60°,电能表应有明显的反转,否则说明A相电流回路可能有短路或断线现象. (2)测量电流回路,确定TA有无极性反接,用标准电流表分别测量第一元件,第二元件和公用线的电流值,对A、C相TA二次侧分别接入电能表的电流端子,如三相负载平衡,则三次测量值相等,如公共线电流为其它相电流的倍,说明有一台TA 极性反接.(3)判断电流回路接地的正确性.用一根两端带夹子的导线,一端接地,另一端依次与电能表的电流端钮连接.与不接地的端钮连接时,导线与电流线圈中的电流被分流,表盘转速变慢;与接地端钮连接时,表速不发生变化,通过此法可以判断出哪个端钮接地,接地是否正确.3 检查电能表接线的正确性通过以上检查还不能确定电流的相位及电压和电流间的对应关系,必须根据具体情况用B相电压法、电压交叉法或相量法,来检查电能表的接线是否正确.。
三相三线电能表错误接线的判断方法

三相三线电能表错误接线的判断方法摘要:三相三线电能表的计量在供电系统中占据重要的作用,在电能表的安装接线过程中,错误接线不可避免,因此及时、迅速地查找错误接线并进行快速判断显得非常必要。
本文介绍了三相三线电能表的错误接线判断方法关键词:三相三线电能表;正确接线;判断电能表是电能计量的重要量具,其本身存在有误差。
如电能表潜动、电能表的误差等,很容易引起计量误差。
错误接线包括互感器的误接线、断线、电能表的误接线或断线,无论接线错在哪里,最终都反映在电能计量装置发生偏差。
这个偏差远远大于本身引起的计量误差,所以正确接线很重要。
再者三相三线电能表所计电量较大,为保证电能计量的准确可靠,要求电能表必须接线正确,否则将可能产生很大的损失或误差。
正确接线只有一种,但是错误接线存在七百多种。
笔者以三相三线制两元件有功电能表,电压互感器V/V接线B相接地为例,通过现场测量接入电能表的电压、电流及其相互间的相位、相序,介绍测量和判断的方法,即可方便判断出电能表接线方式。
按照此方法操作,浅显易懂,操作清晰,判断简化,方便实用。
1 电压回路的判断方法(1)测量电压值(指线电压)。
用万能表或相位伏安表的电压档,测量电能表进线盒电压端子2、4、6(A、B、C)间的线电压并做好记录。
三个线电压如接近相等,约为100V,则说明电压互感器(TV)极性正确或均接反;如各线电压相差较大,且有某线间电压明显小于100V,则说明电压回路存在断线或接触不良故障;当有某线电压接近 U(173V),则说明有一只TV极性接反。
(2)判断B相。
检查时将电压表一端接地,另一端以此分别触及电能表电压端子2、4、6,对地无电压者即为B相,并做好记录。
如皆有电压,则说明电压互感器(TV)不是V/V接线B相接地的接线方式,其可能原因是TV为Y/Y0接线或V/V接线而未将B相接地。
(3)测定三相电压的排列顺序(相序)。
用相位伏安表或相序表都行,目前相序表使用普遍又方便。
电能表错误接线检查及判断

有功电能表错误接线检查及判断随着国民经济的不断发展,电能需求量的日益增加,电力客户逐步增多,电能计量装置接线的准确性要求不断提高。
计量是否准确不但影响到供电企业的形象和声誉,而且直接关系到供电企业的经济效益。
电能表的计量准确性可以通过电能计量装置检定机构(国家授权由电力企业计量检定部门检定,一般是供电企业的计量中心)的校验得到保证,而现场接线的准确性,不仅取决于装表人员的工作责任心、业务水平及工作的熟练程度,而且由于电力客户法律、法规意识谈薄、有意窃电,致使计量装置错误接线,直接影响到计量的准确性。
对于现场接线的检查,一般采用电能表现场校验仪,采用六角图法检查分析判断,但其存在许多不足:①设备投资比较大、仪器较多、携带运输不方便;②接线较多、操作步骤复杂、使用不方便;③需提供操作电源,受现场环境影响较大;④当三相二元件有功电能表错误接线在48种以外时,仪器无法分析判断。
为克服上述缺陷,我们在现场采用了手持式钳形数字万用表,对计量装置接线现场检查,依据现场检查结果进行分析判断,大大减少了投资和现场工作量,受到了现场检定人员的一致好评。
1 主要功能介绍使用该仪表可以在现场完成诸如感性、容性电路的判别、电能表接线正确与否、电能表运行快慢判断、测量三相相序、判断变压器接线组别。
可进行三相相电压、线电压、三相电流、相位差、相序及电阻的测量。
2 测量前准备工作工作前,首先要完善好工作票制度和工作许可制度,认真填写好变电第二种工作票,并履行好工作许可手续。
完成后,可通过仪表的相位测量档测量出三相负载的性质(阻性、感性、容性及相角一功角)。
三相二元件有功电能表正确原理接线图见图1。
图1 三相两元件有功电能表正确接线图3 检查测量步骤(1)电能计量装置外观检查:通过对电能计量装置外表、封印等的检查,初步判断电力客户是否依法用电,有无违约窃电现象。
(2)相关数据测量:①三相相电压及线电压--用仪表的电压档可判断出电能表有无某元件失压、欠压现象;②三相电流测量--用仪表的电流档,用钳形表可依次测量出I1、I2、I1+I2,从而判断出电能表某相元件有无缺电流、电流反接或电流差现象;③电源相序测量--用仪表的相位测量档测量接入电能表电压U12与U32之间的相位差,若为300°,则为正相序;若为60°,则为反相序;④接入电能表电流与电压间相位差测量--用仪表的相位测量档可测出U12与I1、I 2之间的相位角及U32与I1、I2之间的相位角。
电能计量装置错误接线检查分析

目录实例一错误现象为表尾电压正相序WUV;电流相序I u I w 方法一:使用相位表,采用对地测量电压的方法确定V 相电压,分析判断错误接线方法二:使用相位表,采用不对地测量电压的方法,分析判断错误接线方法三:利用在向量图上对电压电流进行分析,判断错误接线实例二错误现象为表尾电压逆相序VUW;电流相序I u I w;U相电流极性反方法一:使用相位表,采用对地测量电压的方法确定V 相电压,分析判断错误接线方法二:使用相位表,采用不对地测量电压的方法,分析判断错误接线方法三:采用在相量图上对电压电流进行分析,判断错误接线实例三错误现象为表尾电压正相序WUV;电流相序 I w I u;功率因数为容性方法一:使用相位表,采用对地测量电压的方法确定V 相电压,分析判断错误接线方法二:使用相位表,采用不对地测量电压的方法确定V相电压,分析判断错误接线方法三:使用相位表,利用向量图分析判断错误接线实例四错误现象为表尾电压逆相序UWV;电流相序 I u I w;电流W相极性反;功率因数为容性方法一:使用相位表,采用对地测量电压的方法确定V 相电压,分析判断错误接线方法二:使用相位表,采用不对地测量电压的方法确定V 相电压,分析判断错误接线方法三:使用相位表,利用向量图分析判断错误接线实例五错误现象为表尾电压正相序VWU;电流相序 I u I w;TV二次侧 U相极性反方法一:使用相位伏安表测量数据,分析 TV二次侧不断相极性反时的错误接线方法二:使用相位伏安表测量数据,分析TV二次侧不断相极性反时的错误接线方法三:使用相位伏安表测量数据,利用原理图分析TV二次侧不断相极性反时的错误接线实例六错误现象为表尾电压逆相序UWV;电流相序I w I u;W相电流极性反; TV二次侧 W相极性反方法一:使用相位表测量数据,分析TV二次侧不断相极性反时的错误接线方法二:使用相位表测量数据,分析TV二次侧不断相极性反时的错误接线方法三:使用相位伏安表测量数据,利用原理图分析TV二次侧不断相极性反时的错误接线实例七错误现象为表尾电压正相序VWU;电流相序I u -I w; W 相电流极性反; U相电压断方法一:使用相位表,采用对地测量确定V 相电压的分析方法方法二:使用相位表,采用不对地测量确定V 相电压的分析方法实例八错误现象为表尾电压逆相序WVU;电流相序I w I u; W相电压断方法一:使用相位表,采用对地测量确定V 相电压的分析方法方法二:使用相位表,采用不对地测量确定V 相电压的分析方法附录一常用数学有关公式附录二怎样画向量图实例一错误现象为表尾电压正相序WUV;电流相序 I u I w 方法一:使用相位表,采用对地测量电压的方法确定V 相电压,分析错误接线一、测量操作步骤:1.将相位表用于测量电压的红笔和黑笔分别插入U1侧相对应的两个孔中。
计量接线错误检查方法解析

计量接线错误检查方法解析电能计量装置的主要作用是为电费的收取提供依据,在人们的生活中具有不可或缺的作用。
因而作为新时期背景下的供电企业,必须确保其各项作用得到有效的发挥,尤其是作为企业用电检查人员和技术人员,必须确保电能计量装置接线的正确性,但是其在接线过程中,经常会出现这样或那样的错误,因而企业用电检查人员必须强化用电检查工作的开展,才能更好地促进其作用的发挥。
1 切实做好各项准备工作为了确保电能计量装置的接线错误情况得到有效控制,必须强化检查工作的开展。
但是任何工作的开展必须做好各项准备工作,所以用电检查人员必须在准备阶段切实强化以下工作的开展:第一,切实准备好用电检查所需的各种工具和设备。
常见的主要有试电笔、螺丝刀、扳手、铅封钳、相位表、万用表、铅封、铅封线、绝缘导线、梯子等,并对需要检查的用电客户上月和本月的用电量进行查看,通过对其比较之后找出其是否存在异常变化情况,同时还应对比往年与同年用电负荷情况,结合用电量的变化,对用户是否存在窃电嫌疑进行初步性的判断,从而为取证做好准备。
同时应准备检查所需的工作服和绝缘手套,以保证剩余电流动作保护器可以正常高效地运行,同时还应为高空作业做好安全保护措施。
第二,对需要检查的电能计量装置的型号规格以及营销MIS中的户号等情况进行核对,并对电能计量装置所安装的位置是否存在磁场干扰和热源以及剧烈的机械振荡等问题,并对电能表的接线固定度进行检查,电能计量装置安装是否倾斜,其各种配置齐全和安装牢固等进行观察,再对电能计量装置能否正常的高效的工作进行观察,通过听、摸、看等措施对其运行情况进行高效稳定检查。
2 检查工作的内容在做好各项准备工作的基础上,为了确保检查工作的高效开展,用电检查人员就必须在检查工作中切实强化以下工作的开展:第一,在对单相的电能计量装置进行错误接线检查时,若电能计量装置不转动且无计量电量,初步判断应该是电压小钩处于断开的状态,所以此时就应打开接线盒,并对其是否处于断开状态进行检查,若属于中性线和相线被反接,那么在正常用电过程中,电能计量装置虽然能够正常转动,但是其实是采取一火、一地的方式来窃电,同时也极易导致触电的情况出现。
电能表错误接线的形式及其检查方法

电能表错误接线的形式及其检查方法摘要:本文结合笔者多年工作经验,对电能表错接线的几种形式及相应的一些检查方法做了详细分析,仅供同行参考。
关键词:三相电压中性线错误接线电压线圈用户的电能计量工作是计量管理中的一个重要环节,如果出现表计不准、接线错误、倍率差错及其他异常情况,不但要影响国家电费收入,而且还要影响用户的经济核算,因此必须确保用户的电能计量正确,及时发现和纠正由于新装轮换、线路设备的检修等原因而导致表计异常运行情况。
这除了加强现场校验工作外,还必须提高装表质量及表计本身质量。
在电能计量装置方面,常见故障有电流互感器开路、电压互感器短路、熔丝熔断等,这些故障都会造成计量不准确,这类问题可用电流表、电压表进行检查。
大部分故障是电路接线错误,反映在电能表上有倒转或停转等现象,一看就能发现,但对顺转的错误接线,要仔细检查,否则就难以发现。
1单相电能表的错接单相电能表发生错接线,常见的有以下3种情况:第一,相线和中性线对调,当灯头接地时电能表不转或漏计电量。
第二,电源线和负载线在接线端柱上反接,计量很不正确。
第三,接线端1与2之间的电压连片未接,电能表不走。
单相电能表的错接线可以通过直观检查或使用低压测电笔测试检查来发现并纠正。
2三相四线(三元件)电能表的错接线形式三相四线(三元件)电能表的正确接线是UAIA、UBIB、UCIC,正三相功率为:P=UAIAcosφ+UBIBcosφ+UCICcosφ=3U相I相cosφ。
三相四线(三元件)电能表的错接线形式主要有以下几种。
2.1电压线圈A、B相接线对调错误接线是UBIA、UAIB、UCIC,错误三相功率为P′=UBIAcos(120°-φ)+UAIBcos(120°+φ)+UCICcosφ=0。
这种错误接线将A相电压误接入B相,B相电压误接入A相,结果电能表停走,但实际上往往出现转盘稍向前走些或稍向后倒些的现象,原因是3个元件之间存在着不平衡问题。
阐述三相三线电能表错误接线的检测方法

电能表的电压端钮,如有两相对地电压为 IOOV,一相对地电压为0,为0一相定为B相, 即两台电压互感器VⅣ接线,在B相接地。
3.3.3记录测量电流。用卡钳卡住电流进出 线分别测出各相电流的大小。
3.4根据相位角确定电压相序 用黑表笔接触B相电压,红表笔接触另一 相电压,卡钳长住一相电流,测H;相位角,卡钳 不变,B相电压不变,红表笔换一电压相,测出 同一相电流的另一角度,两次测量结果比较,角 度小的一组对应电压为Uab,角度大的一组对 应电压u。,。根据u舢u。在表尾所处位置,即可 定出电压相序。 3.5作图 根据已知电压相序测相位。测出u。J.; UmJ。;UmJ2;u。J:的角度。在六角罔上顺时针imitP, I.,I:,根据Il,I:在图上的位置,确定接人电能表 的实际电流。根据实;_!110结果,在图上标明第一组 元件接入的电压、电流及其卡|}位角,第二组元件 接入的电压、电流及土£相位角。最后,根据各元 件所加电压、电流及其相位角分别写出功率表 达式、总功率表达式、计算篾错电量,并将错误 接线更正。 4检测与分析过程中注意事项 4.1安全f司题 电能表带电检:盘是工作在互感器二次回路 上,必须严格遵守《电业安全工作规程》的规定, 特别是要注意电流互感器二次蚓路不允许开 路,因为电流互感器是在短路状态下工作的,一 瞳二次开路,则二次电流的去磁作用不复存在, 这样二次线圈感应的电势非常高,对人身和设 备造成极大危险。电压互感器二次回路不允许 短路,因为有时继电保护与计量共用一组电压 互感器,一旦电压互感器二次短路,不仅会损坏 瓦感器本身,还会使保护装置误动,造成严重后 果。 4.2把握关键点 4.2l以B相电压为公共端。测量相位、定 电压相序,黑表笔必须接触判明的B相电压, 红表笔依次接触另外两相电压测相位;这样得 f}{的电压对应u。I或u。“)、u。或(u。)。 4.22确定电压柏序的依据。以某一相电流
一种三相电能表错接线的简易判断方法

一种三相电能表错接线的简易判断方法摘要:电能计量的准确性非常重要,直接影响电力部门用电结算和广大用电客户的切身利益,为保证电能计量准确,电能表的接线必须正确。
本文针对三相电能表错误接线不易判断的现状提出一种简易的判断方法。
引言一般情况下,电能表、互感器在安装前都是经过检验合格后在进行安装,二者基本误差很小,对计量的准确性影响不大。
但是,电能表、互感器在安装接线过程中,很容易发生错误接线,这将造成大的计量误差。
因此,电能计量装置能否正确计量电能,取决于电能表、计量用电压互感器、电流互感器基本误差是否合格,二次回路接线是否正确。
而三者之间接线是否正确及其重要。
如何发现和及时更正错误接线,降低计量线损是当前计量工作的重点。
判断方法三相三线电能表的判断方法(感性负荷状况下)三相三线电能表的电压端共有6种接法,电流端由8种接法,6种电压和8组电流共构成48种接法,本文在只考虑感性负载的情况下,先判断电压接线相序,若Uab、Ucb的夹角为60度,则电压接线方式为逆相序,若Uab、Ucb的夹角为300度,则电压接线方式为正相序。
分别测量每一相得电压,通过找到B相来确定电压相序。
通过此结论可判断电压接线方式,接下来判断电流接线方式。
三相三线电能表一般采用两元件计量,设通过表1的电流为I1,通过表2的电流为I2。
通过测量UabI1,UcbI2的角度既可得电流的接线方式。
电压为正相序(Uab、Ucb夹角300度)下:若 ,则I1为Ia若 ,则I1为-Ic若 ,则I1为-Ia若 ,则I1为Ic若 ,则I2为Ic若 ,则I2为Ia若 ,则I2为-Ic若 ,则I2为-Ia电压为逆相序(Uab、Ucb夹角60度)下:若 ,则I2为Ia若 ,则I2为Ic若 ,则I2为-Ia若 ,则I2为-Ic若 ,则I2为Ic若 ,则I2为-Ia若 ,则I2为-Ic若 ,则I2为Ia由此可判断三相三线智能电能表错误接线方式。
依据所测量得到的数据在范围内进行匹配可得到相应的电流接线方式。
