金属地下管线探测仪
地下金属管道探测技巧

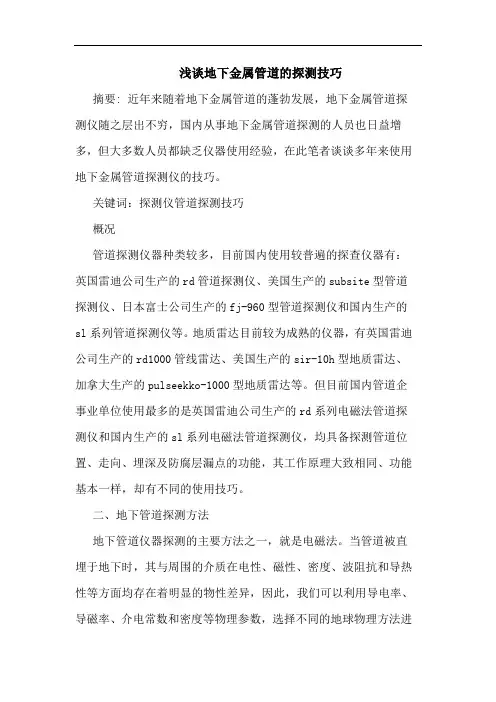

浅谈地下金属管道的探测技巧摘要: 近年来随着地下金属管道的蓬勃发展,地下金属管道探测仪随之层出不穷,国内从事地下金属管道探测的人员也日益增多,但大多数人员都缺乏仪器使用经验,在此笔者谈谈多年来使用地下金属管道探测仪的技巧。
关键词:探测仪管道探测技巧概况管道探测仪器种类较多,目前国内使用较普遍的探查仪器有:英国雷迪公司生产的rd管道探测仪、美国生产的subsite型管道探测仪、日本富士公司生产的fj-960型管道探测仪和国内生产的sl系列管道探测仪等。
地质雷达目前较为成熟的仪器,有英国雷迪公司生产的rd1000管线雷达、美国生产的sir-10h型地质雷达、加拿大生产的pulseekko-1000型地质雷达等。
但目前国内管道企事业单位使用最多的是英国雷迪公司生产的rd系列电磁法管道探测仪和国内生产的sl系列电磁法管道探测仪,均具备探测管道位置、走向、埋深及防腐层漏点的功能,其工作原理大致相同、功能基本一样,却有不同的使用技巧。
二、地下管道探测方法地下管道仪器探测的主要方法之一,就是电磁法。
当管道被直埋于地下时,其与周围的介质在电性、磁性、密度、波阻抗和导热性等方面均存在着明显的物性差异,因此,我们可以利用导电率、导磁率、介电常数和密度等物理参数,选择不同的地球物理方法进行地下管道探测。
在现有的地下管道探测方法技术中,电磁法具有探测精度高、抗干扰能力强、应用范围广、工作方式灵活、成本低、效率高等优点,也是目前最常用的方法。
采用电磁法进行管道探测,首先要使目标管道(能够导电的金属管道)带电,电流沿管道流动产生电磁场,然后使用专用仪器在地面上测量电磁异常,以此达到管道探测的目的。
原理来源:法拉第的电磁感应定律当发射机向地下管道发送特定的电磁波信号,在地下管道防腐层破损点处与大地形成回路,并向地面周围辐射,在破损点正上方辐射信号最强,随着离漏点中心远去,信号逐渐减弱。
三、地下金属管道探测技巧1.rd系列管道探测仪的探测技巧(1)管道定位探测根据现场条件的不同和实际需要,通常有以下三种探测管道的技术背景普遍应用:①快速追踪将接收机调到谷值模式可以提高追踪的速度。
54-RD4000地下管线探测仪操作规程

页 码:第1页 共70页 1范围为了明确RD4000电流测绘检测管道的过程和程序,制定本操作规程。
2 职责2.1 管道处负责对全公司的RD4000检测仪采购计划进行审查并对其使用进行监管。
2.2 管理处(分公司)负责所辖管道RD4000检测的具体组织实施及维护、维修工作。
3 仪器特点及功能3.1 产品特点新的谐振电路,接收机信号响应更稳定,抗干扰能力更强。
三种信号检测方式:双水平线圈检测水平分量梯度,单水平线圈检测水平分量,单垂直线圈检测垂直分量。
发射机输出功率10w,探测管道埋深和探测距离更深更远。
可达16种探测频率。
兼容管道电流测绘系统PCM。
地下管线检测功能更强,支持多种附件, 应用更广泛。
网络接入功能。
3.2 产品功能页 码:第2页 共70页 3.2.1 基本功能管线路由定位管线埋深测量管线电流强度测量3.2.2 扩展功能管线电流方向测量管线外防腐层破损点定位(配A字架)电缆精确识别(配听诊器)探测排水管道(配示踪器)探测电力线(配市电连接器)4 检测系统概述本套RD4000地下管道探测仪提供了RD4000Rx型接收机和RD4000T10型发射机。
下面是这些接收机和发射机的名称和说明:4.1 接收机(1)显示屏(2)键盘(3)增益控制旋钮(4)接收机页 码:第3页 共70页 机身(5)附件盒A.附件接口B.RS232接口C.耳机插座(6)电池盒(7)蜂鸣器注意:1.接收机与发射机的附件接口是采用不同的插槽方向。
这保证接收机的附件只能连接在接收机使用,而发射机的附件只能连接在发射机使用。
2.为了便于识别,所有接收机附件都是8针插接件,而所有发射机附件都是4针插接件。
显示屏和功能键RD4000T10发射机:(1)电源开/关键:电源开关键具有两项功能:打开和关闭接收机电源和用于选择菜单。
页 码:第4页 共70页(2) 频率键:按一下频率键选择下一个频率。
按住频率键会循环显示所有可选的频率。
当显示出需要的频率时松开该键。
HT-VI管道防腐层探测检漏仪说明书

通过ISO9001:2000国际质量体系认证地下管道探测检漏仪(地下管道音频信号检漏仪)用户使用说明书大庆市汇通无损检测技术服务有限公司 Email:htgs@目录一、概述 (1)二、性能特点 (1)1、发射机 (1)2、探测仪 (1)3、检漏仪 (1)三、带有防腐绝缘层的地下金属管线的探测检漏 (2)1、探测仪、测向、测深原理 (2)2、检漏仪原理、方法及结构简述 (2)四、发射机结构简述与操作 (4)五、管道探测仪结构简述与操作 (6)六、管道检漏仪结构简述与操作 (9)七、防腐层现状分析方法简介 (12)八、充电操作要求 (12)九、注意事项 (13)一、概述HT-VI地下管道探测检漏仪,是油田、化工、输油、输气、水电、物业管理等部门,为保证地下金属管道的施工质量检查和管道日常检修的一种必备检测仪器。
它能在不挖开复土的情况下方便而准确地查出地下金属管道的走向,深度和绝缘防腐层腐蚀点及有关漏点的精确位置。
随着市场经济和城市现代化的不断发展,地下管道的数量和种类正不断的增加,地下管道能否正常安全运行将成为管道管理和施工单位首要问题。
正常地下管道采取外防腐层加以保护,因此管道外防腐层好坏直接影响到管道的安全运行和使用寿命,为此HT-VI地下管道探测检漏仪,能够及时提供管道外防腐层施工埋设后及运行中的状况和防腐层破损点的精确位置。
HT-VI地下管道探测检漏仪采用数字智能控制技术使仪器操作简便、易学、控制方便,能够实现防腐层漏点自动检漏和漏点记数,管地电位、管地电阻、发射机输出功率、输出电流、输出电压的自动测量是电子高新科技领域内,具有高稳定性、高抗干扰能力的新颖检测仪器。
二、性能特点本仪器由发射机、探测仪、检漏仪等三部分组成。
1、发射机具有1.发射机:给被检测的地下金属管道提供稳定的探测信号,可直接测量被检管道的管地电位、管地电阻、发射机输出功率、输出电流、输出电压等。
给被检管道施加检测信号时实现自动调节,也可以根据现场检测需要实现手动调节,用户根据现场需要自由选择信号输出方式,自带交流供电电源、电脑智能充电路2.探测仪具有管道走向、深度测量功能,适时读取管道信号强度观察管道信号传输变化状况,管道垂直法与水平天线法测量自动转换,内置充电电源、数字式增益控制、增益强弱数字显示,信号强度数字显示、条码显示指示信号高低、声音警示等功能3.检漏仪适时观察管道防腐层腐蚀点及有关漏点信号变化状况,并进行破损点的精确定位,内置充电电源,可进行检测信号强度设置,对被检管段进行防腐层破损自动检测,检漏仪自动记录漏点个数,数字式增益控制、增益强弱数字显示,信号强度数字显示、条码显示指示信号高低、声音警示等功能三、地下防腐金属管线探测检漏(一)探测仪测向、测深度原理利用地下金属管道作为导体,大地作为回路,通过对地下金属管道发送交流电磁波信号,探测仪利用探头与磁力线地平面垂直相切时,收到的信号最小及零值法(几乎为零)的原理来测定管道的走向和深度,方法原理见(图一、二)。
管线仪探测仪有哪些优势及弊端

管线探测仪有哪些优势及弊端
管线探测仪是用于测量地下金属电力电缆的精确走向(路由),测量速度快,探测精度高,采用目前主流的电磁感应原理,集成波峰法,波谷法、感应法和直连法,产品由发射机和接收机两部分组成,体积小,重量轻,便于携带,适用于电力、石化、铁路、市政工程等单位。
优势:不停电识别
管线探测仪输出480Hz、7.7KHz、31KHz、61KHz的工作频率信号,采用耦合法测量,完全不影响电缆的正常运行,轻松查找50Hz带电电缆不停电的路径识别,除此以外,该测试仪还包含感应法、直连法等。
优势:电磁感应法
电磁感应法虽然受干扰的影响程度比较直接,但是如果处理得当是有很大的优势,
电磁感应法在测量电缆领域比较多见,比如:电缆识别仪、电缆故障测试仪,它们都是采用电磁感应法,该方法通常是由两部分组成,即发射部分和接收部分,将具有特定频率特征的信号通过“耦合”,“感应”和“直接”法注入电缆,再由接收机接收该信号,由此可见,电磁感应法的优势在于测量数据完全是由管线的真实反馈,数据真实。
优势:抗干扰能力强
地下管线内部除了采用抗干扰电路之外,输出480Hz、7.7KHz、31KHz、61KHz 的测量频率,同时可配合直连接法,波峰法,波谷法等,最大限度的抑制干扰。
管线探测仪的弊端主要在110kv以上的电力系统中或者特殊强干扰的情况下,指针不稳定,但是如果您有经验采取措施,是完全可以避免的。
地下管线探测仪使用说明操作作业指导书

地下管线探测仪使用说明操作作业指导书一、前言地下管线探测仪是一种用于检测地下管线的工具,广泛应用于城市建设、道路施工、电力维护等领域。
本指导书将详细介绍地下管线探测仪的使用方法及操作注意事项,帮助用户正确使用和操作该设备。
二、设备介绍1. 外观特征:地下管线探测仪外观小巧便携,手持式设计,方便携带和操作。
设备主体采用工程塑料材质,具有防护性能和耐用性。
2. 功能特点:地下管线探测仪可通过地下电磁辐射信号检测地下金属管线的位置和深度,并通过声音或指示灯的形式进行提示。
该设备具有定位准确、操作简单、性能稳定的特点。
三、使用方法1. 准备工作a. 根据需要选择合适的检测模式:水平扫描、垂直扫描或斜向扫描。
b. 将电池或充电电源正确安装至设备,并确保电量充足。
c. 检查设备各部件的连接是否牢固,是否有损坏。
2. 探测操作a. 打开地下管线探测仪的电源,确认设备启动正常。
b. 将设备置于地面,并按压探测按钮开始进行探测。
c. 设备探测到地下金属管线时,会通过声音或指示灯的形式进行提示,用户应及时停止探测,并记录当前位置和深度。
3. 实时定位a. 在探测过程中,可通过实时定位功能调整探测的位置和深度。
b. 通过控制仪器的旋钮,可以实时改变探测范围。
c. 根据实时定位结果,可确定金属管线的准确位置。
4. 安全注意事项a. 严禁在未经探测的情况下进行地面工作,以免损坏地下管线。
b. 在使用设备时,应注意周围环境的安全,并避免碰撞、摔落等意外情况。
c. 不要将设备暴露在高温、潮湿或腐蚀性环境中,以免损坏设备的功能和性能。
四、维护保养1. 设备保养a. 定期清洁设备外壳,确保没有灰尘、泥沙等杂物进入设备内部。
b. 不可随意拆卸设备,以免影响设备的正常工作。
2. 电池维护a. 如使用电池作为电源,请及时更换电池,避免电量不足导致设备不能正常工作。
b. 不要将电池暴露在高温或火源附近,以免发生火灾或爆炸。
3. 设备存放a. 长期不用时,应将设备存放在干燥、通风的地方,避免受潮和损坏。
关于几种管线探测仪的介绍

目前国内几种金属管线探测仪的介绍任何城市的地下,都有一张纵横交错交错的网,它时刻都在为人们的生活提供保障,这张网就是由各种工业和民用管线组成的地下管线网。
它是一个城市重要的基础设施,担负着信息传输、能源输送等工作,也是城市赖以生存和发展的物质基础。
1861年在上海埋下第一条煤气管道,首开我国的城市地下管线记载后,发展至今,尤其是改革开放以来地下管线种类越来越多,埋于地下的各种管线密如蛛网。
长期以来城市建设管理重视地上,忽视地下,没有一套科学和严格的管理,同时,各类管线和管理权属于多个部门,各司其政,加上历史原因,以致档案资料格式不统一,内容残缺不全。
由于地下管线资料的缺漏和偏差,且有关资料精度不高或与现状不符,对地下管线的分布情况不清,造成在建设施工中时常发生挖断或挖坏地下管线,造成停气、停水、停暖、通信中断、污水四溢等严重事故。
另一方面,我国现有的地下专业管线的资料都以图纸、图表等形式记录保存,采用人工方式管理,效率低下。
随着时代和科学技术的发展,城市的现代化步伐日趋加快,城市建设、管理、发展的矛盾日益突出。
因此,迅速探明地下管网的分布状况,测量其平面位置和高程,绘制地下管线图,为城市规划、设计、施工和管理提供必要依据,并采用高新技术和方法来高效管理地下各类专业管线,满足决策、管理部门和施工单位的需要已成为当务之急。
为此,国内也相应出现了种类繁多的地下金属管管线探测仪。
在此处列举部分具有代表性的主流产品着重介绍。
1、RD8000RD8000全名:英国雷迪8000金属管线探测仪。
参考价格:2.8万左右有点:相比于其他仪器而言,英国的雷迪公司在管线探测仪这一领域中其技术已经十分成熟,仪器备受亲睐,普遍运用于世界各大城市的地下管线探测工程。
它具有重量轻、易携带、操作简单等硬件有点。
在探测效率和适用范围中,对比于其他仪器可以发现,它的工作效率是其他种类仪器的1.3倍-1.5倍。
因为其工作中仪器的稳定性十分优良,所以在现场的管线走向判断上可以做出迅速有效的决定。
地下管线探测仪的品牌主要有台湾思禄克TAM系列

地下管线探测仪的品牌主要有台湾思禄克TAM系列,英国雷迪RD系列和日本富士的PL系列。
雷迪还有LD系列的,那是上海产的,和英国的RD是不一样的,不是一个公司的产品。
台湾思禄克的TAM 系列是比较早生产地下管线探测仪的企业,并且都是自己研发和生产的。
国产的牌子也很多,性能和功能要试过才知道。
大多数存在精度不够或者测试埋深不达标的情况,不建议选择。
台湾思禄克是做管线仪式比较早的,最早就有TAM3000/TAM4000等产品,效果都不错;富士PL系列比较省电。
雷迪的比较耐用。
各有各的优缺点吧
一般公司都是主推他们的主流产品,象TAM-3000、TAM-4000、RD8000、LD6000、PL960等,价钱找公司具体谈,一般在2-6W间。
地下管线探测仪只能探测金属管线,包括钢管、铸铁管、电线、电缆、光缆
如果地下管线埋深比较深,建议TAM-4000,可以测试20米,如果6米以内可以选择TAM-3000就足够用了,价格也要便宜不少。
其他的型号没怎么用过,没有太大印象,身边朋友也都是用的思禄克的。
题主还是根据自己的预算和具体环境选择合适的品牌和型号,首先要考虑的是测试哪些管线,金属还是非金属。
还有深度,是否负责(有的容易串线,这里强烈推荐TAM-4000,相位功能不串线,真的好用)。
特别注意的是还有售后服务,地下管线探测仪属于精密工程仪表,如果使用过程中出现问题很麻烦,可能会影响工期。
所以这一点也很重要。
地下管线探测仪。
地埋电缆走向探测仪使用说明

地埋电缆走向探测仪使用说明
地埋电缆走向探测仪是一种用于探测和定位地下的电缆或管道的工具。
下面是地埋电缆走向探测仪的一般使用说明:
1. 准备工作:
在开始探测之前,需要了解电缆的基本情况,如电压等级、敷设年代、电缆直径、电缆走向等。
2. 开启仪器:
按开机键打开探测仪,等待仪器自检并显示初始界面。
3. 调节频率:
根据实际情况选择合适的探测频率。
一般来说,不同频率的传感器适用于不同规格的电缆。
4. 调节音量:
根据周围环境噪声和电缆类型,调节合适的音量,以确保更准确的探测结果。
5. 开始探测:
将传感器放置在地面或者空中,沿着电缆走向缓慢移动,注意观察仪器显示界面的信号强度和方向指示。
当传感器靠近电缆时,信号会增强,当远离电缆时,信号会减弱。
通过这种方式可以确定电缆的位置和走向。
6. 数据记录:
在探测过程中,可以使用仪器的数据记录功能,将探测结果记录下来,以便后续处理和分析。
7. 结束工作:
完成探测后,关闭仪器并整理好设备。
以上是一般的地埋电缆走向探测仪使用说明,具体操作可能因不同品牌和型号的设备而有所不同。
建议在使用前仔细阅读说明书,按照说明书进行操作。
RDRD地下管线探测仪使用技巧

RD400、RD4000地下管线探测仪使用技巧雷迪公司北京办事处一、管线仪简介RD400、RD4000管线探测仪均为由一台发射机和一台接收机组成,用于地下金属管线路由的精确定位、深度测量和长距离管线的追踪。
它采用了雷迪公司独创的双水平线圈和垂直线圈电磁专利技术,并且增加了测量目标管线电流强度和电流方向的功能,提高了管线仪定位的精度和对目标管线的识别能力,在管线密集复杂的区域也能准确地对目标管线进行追踪和定位。
RD400、RD4000地下管线探测仪还有许多可选配件,从而扩展了它们的用途和应用范围。
不但可以对直埋管线的对地绝缘故障点进行准确的定位,也可以对非金属下水管道、污水管等的进行探测,还可以使用特殊夹钳(或听诊器)从很多根管线中识别单一的目标管线。
另外,雷迪公司还提供了探测深度更大的双深度天线及专门用于水下工作的水下双深度天线等配件。
二、管线仪的探测原理及方法1、原理RD400、RD4000地下管线探测仪使用的是电磁感应法。
用管线仪的发射机在地下管线上施加一个交变的电流信号I。
这个电流信号在管线中向前传输的过程中,会在管线周围产生一个交变的磁场。
其大小为I=K*I/R,方向为等势圆周上的切线方向。
将这个磁场分解为一个水平方向的磁场分量和一个垂直方向的磁场分量。
通过矢量分解可知,在目标管线的正上方时水平分量为最大,垂直分量为最小,而且它们的大小都与管线的位置和深度呈一定的比例关系。
因此,用管线仪接收机里的双水平天线和垂直天线分别测量其水平分量和垂直分量的大小,就能准确地对地下管线进行定位和测深。
2、方法RD400、RD4000地下管线探测仪都有无源工作方式和有源工作方式等两种方式。
无源工作方式用来搜索一个区域内未知的电力电缆及其它一些能主动向外幅射信号的管线。
不需要发射机对目标管线施加信号。
有电力(Power)和无线电(Radio)两种模式。
将接收机调到这两种工作模式,调节灵敏度,得到合适的读数,提着接收机在区域内进行网格搜索,并使机身面与移动方向成直线且尽可能与通过的管线呈90°,接收机有响应显示时,则表示有管线存在。
地下金属管线探测仪接收机的设计与实现

L NG Z e .a , C I hnb o, HE Ja ,GE N in NG h n .a ,Z n — n S e gnetcl nneig aC l g‘fnt l mm na。 n 1c i ger ; i ra E n b K yLb r o f oE poai n nt m n t no d ct nMiir, inU i rt,C a gh n10 2 ,C i ) . e aoa r o - xlr o adIs u et i f uai ns J i nv sy h ncu 30 6 hn t y Ge tn r ao E o t y l ei a
化和智能控 制。传感 器结构为 “ 工” 字形线 圈组 ,使用 方式 灵活 ;传感 器磁 芯材料 为高磁 导率 的非 晶合金 , 从 而提高了接收灵敏度。实验表明 ,仪器指标达到设 计要求 ,虽然 仪器采 用的技术 并不 复杂 ,但能 解决 复杂
的 探测 问题 。
关键词 :地下金 属管 线 ;接 收机 ;电磁场 ;定位 ;定深
维普资讯
第2 6卷 第 3期 20 0 8年 5月
吉 林 大 学 学 报 ( 息 科 学 版) 信
Junl f inU i r t If mao cec dt n ora o l n esy(n r tnS i eE io ) Ji v i o i n i
中 图分 类 号 :T 26 U 9 P 1 ;T 9 文 献 标 识 码 :A
De in a d Re lz to fRe ev ro o ai g S t o re tli i e sg n aiain o c ie fL c t esfrBu id Meal P p s n c
Absr c : I d p n n l e e o i o ai g s t o u e tli i e n a l s c n r d c n n i ll s t a t n e e de ty d v lp ng lc tn e sfr b r d me alc p p s a d c b e a e u e f a ca o s i i c u e y d ma e o t e e p p s n b an we lp ro ma c sa o c s .T e s b s d o h o e n e a s d b a g st h s i e .a d o ti l e fr n e tl w o t he s ti a e n t e r s o — i l cr ma n tc fed,a d i a o t h g ei — i o e me h d t o a e b re t l c p p sa d c b e n v r— e to g ei l i n t d p st e ma n tc d p l t o o l c t u i d mea l i e n a l si a i i o Swa s U y .Th e e v ri o tol d b i ge c i e r c ie Sc nr l y a sn l . h p MSP 3 e 4 0F1 9、I d p sb t r d t n la d a v n e e h— 4 ta o t oh ta i o a n d a c d t c i n c ,S st p i z t e o ma c s a d a h e e i t lie tc nr 1 i s O a o o t mie isp r r n e n c i v n e l n o to .Th e s ri s e ily d sg e o s i f g e s n o se p ca l e in d t u t
SR-20地下管线探测仪中文说明书

通用显示内容
电流强度/信号角度 频率 探测模式 深度/距离 电池电量指示 十字准线(图形显示中心) 有效观测区域 图 4: 通用显示内容 三种探测模式下都显示如下内容: • 有效观测区域 - 在圆圈区域内将显示探测管线的位置、导向箭头和十字准线。 • mA电流强度 - 按一定比例换算后显示管线中的电流大小。当信号角度大于35度时,就切 换显示信号角度值。 • 信号角度 - 感应磁场相对于水平面的倾斜角度;角度指向磁场中心;数字值表示度数 大小。 • 电池电量指示 - 表示所剩电池容量的大小。 • 深度 /距离 - 当定位仪位于信号源正上方并接触地面时,可以显示所测的深度值。也可 以显示所测的距离当天线以其它方式指向信号源时。深度/距离单位可以设置为英尺 /英寸或 米。 • 探测模式 - 发射探头图标 ,管线定位图标 ,电力电线 (无源模式)图标
SeekTech
SR-20
美国RIDGID(里奇)中国区服务中心: 电话TEL:0755-83048586 传真FAX:0755-83048408 邮箱Email:peter1216@foxmail.com
SeekTech SR-20
按下表格式记录并保存你所购买设备的序列号. 通过设备信息显示屏上你可以得到设备序列号和软件版本号。 Serial Number Software Version
2
RIDGID SeekTech SR-20 管线定位仪
工作区域安全事项 • 保证工作区域整洁并照明条件良好。 • 禁止在易燃、易爆或有大量灰尘的环境下使用电子或电动工具。 • 使旁观者(包括小孩,参观人员等)原理操作者。 用 电安全事项 • 当缺少电器部件时,请不要操作机器设备。 • 不要在潮湿环境或直接在雨中使用机器设备。 • 不要靠近高压电线。 电池使用注意事项 • 按照说明书要求使用相同型式和尺寸的电池,不要混合使用不同类型的电池(比 如:不要混合一起使用碱性电池和可充电电池) 。 • 当使用可充电电池,请选用电池生产商指定的充电器。 • 正确处理和保存电池。不要包电池暴露在高温和靠近火源的地方。同时,遵守当 地法规处理废弃电池。 个人安全注意事项 • 请集中注意力,专注于自己的工作。 • 使用个人安全防护设备,包括手套。 • 保持争取的姿势和注意身体平衡。 • 使用正确的附件,如保持机器设备稳定的装置。 • 避免交通事故。当在靠近公路的地方操作设备时,保持高度警惕周围移动的车辆 并穿戴有特殊醒目标记和具有反射光线功能的衣服或马甲。 SR-20 使用注意事项 • 请在仔细阅读完操作手册或参加培训后,使用该设备。 • 不要将天线浸在水中,请将该设备放置于干燥的环境中。 • 禁止未经培训的人员或小孩使用该设备。请注意保存该设备,避免以上人员可以 轻易拿到。 • 认真保养该设备。 • 仔细检查破损零部件及任何可能引起设备损坏的环境。 • 请使用 SR-20 生产商指定的附件。 • 保持手柄干燥、干净,避免被油脂污染。 • 不要在高温或过热的条件下使用该设备。 服务 • 只用生产商认证合格的人员才能检测诊断该设备。 • 使用生厂商指定的零部件进行维修及更换。 • 遵守使用说明书的要求来更换附件。 • 正确的维护保养,更换电池前请清洁机器。不要直接使用液体清洁剂或气雾清洁 剂,请用湿布清洁机器。 • 进行安全检查。 • 以下情况需要进行维修服务: � 如果有液体溅入设备或有异物进入设备中; � 按照操作程序无法正常操作设备;
地下管线探测仪的研究与应用

场情况即是最适合 的。 2 探 测 工艺流 程 下 面以 我 单 位 在 沪 宁 线 迁 改 现 场 施 工 中采 用 的 GX -30 地下管线探测仪为例对工艺流程及操作技 Y 00 巧进 行说 明 。 2 1 标 准设 备组成 . G -30 接 收机 一 台 XY- 0 0 G Y 30 发射机 一台 X - 00 直连信号线 一根 地钎 一 根 仪器包装箱一个 充 电 电池 及充 电器 一套 耦合感应夹钳 用于耦合法测试 22 G Y-3 O 下管线 探测 仪的 技术性 能 . X - 0O地 工作频率 : 低频 、 中频、 高频、 射频 、0 无源交流 5Hz 频率
2 1 年第 8 01 期
西部探矿工程
9
地 下 管线 探 测 仪 的研 究 与应 用
于 翔 海
( 中铁十九局集团电务工程有限公司, 辽宁 辽 阳 110 ) 100
摘 要: 地下管线是城市基础设施的重要组成部分 , 被称为城市的“ 生命线” 。由于历史和现实的各种 原 因, 国城 市地 下管线 管理滞后 于城 市的发展和 国际 同行 业 水 平 , 混 乱 无序 的状 况 , 我 其 已成 为 我 国 城 市建设 和 国民经 济发展 的瓶 颈之一 。我 国许 多城 市地 下管 线 资料 残缺 不 全 , 有 的部 分 资料 也是 仅 精度不高或与现状不符 , 这就容易造成在建筑施工 中时常发 生挖断或损坏地下管线的严重事故, 因而 寻找地下管线就显得尤为重要 。城市地下管线探测项 目的 目的是要弄清各种地下管线的位置及埋设 深度 , 这样 才能提 高工作 效 率和工程 质 量 , 更好 地 完成地 下管线探 测 项 目。 关键词 : 下管 线 ; 测 原理 ; 测 工 艺 地 探 探 中图分 类号 : TU8 文献标识 码 : 文章 编号 :0 4 5 1 ( O 10 一 O 0 一 O 1 A 10— 7 62 1)8 0 9 4
地下管线探测仪原理

地下管线探测仪原理
地下管线探测仪是一种非开挖(直接探测)的新型探测仪器,其原理是根据电磁波的反射特性来确定地下管线的位置。
它可以在不开挖、不破坏原有地下管线的情况下,准确、快速地找到地下管线。
地下管线探测仪的工作原理:发射机发出电磁波,在电缆周围形成一个电场,当电缆周围有导体时,这个电场就会在电缆周围产生感应电流。
由于金属导体具有电阻率低,并且导体内部可能存在电感和电容,所以在检测中可以发现明显的信号异常。
当探测点和被测物之间存在一定的距离时,被测物上的电压值将发生变化。
如果这个变化达到仪器检测的最小信号电平时,仪器将无法检测到该信号。
由于地下管线探测仪是利用电磁波来探测地下管线的位置和埋深等情况,所以我们在使用时可以直接根据仪器显示的波形来判断探测点是否有金属管线以及埋深情况。
一般情况下,如果发现地下有金属管线时,仪器会有一个很明显的上升沿(即电压变化率最大处)或者下降沿(即电压变化率最小处);如果地下没有金属管线时,则仪器没有任何变化。
—— 1 —1 —。
地下管线探测的基本程序

地下管线探测的基本程序
地下管线探测的基本程序主要包括以下几个步骤:
1. 确定探测区域:根据需要探测的管线类型和范围,确定需要进行地下管线探测的区域。
2. 准备设备:准备地下管线探测仪器和设备,例如电磁探测仪、地质雷达、金属探测仪等。
3. 检查地面情况:在开始探测之前,先对地面进行检查,清除探测区域上的杂物和障碍物,确保探测仪器能够正常运行。
4. 进行探测:使用地下管线探测仪器在探测区域进行管线探测。
根据不同的管线类型选择合适的探测仪器和探测方法。
5. 分析和记录数据:根据探测仪器所获取的数据,对数据进行分析和判断,确定管线的位置、方向和深度等信息,并将数据记录下来。
6. 制作管线图:根据记录的数据,制作管线的图纸,标明管线的位置和其他相关信息,以便后续使用和管理。
7. 提供报告:根据探测结果和管线图,编制探测报告,向相关部门或客户提供探测结果和建议,以便后续工程和维护的进行。
需要注意的是,地下管线探测是一项专业技术活动,需要由专业人员来进行操作和分析数据,确保探测的准确性和安全性。
地下管线探测仪的使用说明书

地线管线探测仪使用说明书河南汇龙合金材料有限公司基本功能n 能快速有效地确定地下的光缆、电缆及金属管线的走向和深度,及确定外皮故障。
n 确定电缆(管道)的走向,具有信号强度指示、左右箭头指示、罗盘方向指示。
n 具有电流方向指示,防止串线干扰。
n 数字直读显示电缆(光缆)的深度:0-25米,3米内精度5%,8米内精度10%n 具有故障检测专用模式,可用于探测外皮故障及电缆的破坏处n 发射机功率达到20W,埋深可达到地下25米,n 高清液晶彩屏显示n 相位功能解决串信号问题,n 罗盘指示,可一眼找出路径及位置n 实时自动显示深度,机器自动提示方位n 信号识别:从信号幅度、信号方向、信号相位三个维度进行光缆、电缆的准确识别。
电流方向指示:具有独特技术,可显示跟踪信号的电流方向、相位,有效提高查找路技术指标发射机技术参数本机为多频大功率发射机,以恒功率输出、自动匹配外部负载,保证本机工作在最佳状态。
具有欧姆表功能,能探测外部电压及测试持续的环路电阻,可协助判断故障性质。
1) 可供选择频率:输出31种频率的正弦交流信号,分别是98Hz、128Hz、256Hz、480Hz、491Hz、512Hz、577Hz、640 Hz、815Hz、982Hz、1.02kHz、1.17KHz、1.45KHz、1.52KHz、4.1KHz、8.01KHz、8KHz、8.44KHz、9.5KHz、9.82 KHz、29.4KHz、33 KHz、38 KHz、65.5 KHz、78.1KHz、80.43 KHz、82.3KHz、83.1KHz、89KHz、133KHz、200KHz,故障检测及管线识别信号FFLOW、FFHIGH,电流方向信号SS Low、SS High。
2) 具有FF故障检测频率,可同时发出路由跟踪信号和故障定位信号3) 欧姆表功能,可检测外部电阻、外部危险电压提示4) 三种信号发射方式(直连法耦合法感应法)5) 自动负载调整6) 输出功率可调,低档、中档、高档、满档四种档位。
地下管线探测仪校准方法的研究

图I
使用发射机给目标管线施加电流的方法主要
有:直连法(适用于金属管)、夹钳法(适用于电缆、
光缆等通信缆)、感应法。计算管线深度d公式—需要测量的管线埋深样一探测仪中上 下两个感应线圈的距离,为固定值;&和/—两个 感应线圈通过二次场产生的电场强度。
另一种是利用电磁波探测所有材质的地下管线 的探测仪,简称管线雷达。管线雷达探测仪探测原 理通过一个发射天线向地下发射高频电磁脉冲 ,此 脉冲在向地下传播过程中,其路径 、电磁场强度和波 形将随着遇到的界面变化而发生变化,反射波传播 回地表后被另一个接收天线所接收,并将其传入主 机进行记录和显示,并得到从发射经地下目标界面 反射回到接收天线的双程走时t,当波速已知时,便 可得到地下的埋深和位置。通过对地下管线的连续 探测,可以得到管线的剖面图像,进而来了解现场目 标管线的分布情况。 3校准场的设计
地下管线探测仪根据探测原理的不同,可以分 为两种:
一种是利用电磁感应原理探测金属管线或带金 属管线的探测仪,简称管线探测仪;它主要由发射机 和接收机两大部分组成。使用发射机的主要目的是 对金属管道或电缆施加一次场,对其激发而产生感 应电流,管线上的感应电流在管线的周围产生一个
收稿日期:2018-11 -26
苏渝遵劣:地下管钱探测仪怨哝方注的可究
67
地下管线探测仪校准方法的研究
苏清磊程鹏里刘红乐史亚楠
(河南省计量科学研究院,河南郑州450000)
摘要:本文结合在实际工作中的检定经验,主要探讨了管线探测仪校准方法。首先介绍了管线探测仪的现状和工作原理,其次重点介绍了管
线探测仪标准场的设计、测量一致性、测量重复性、测位误差和测深误差的校准方法,最后对测深误差的不确定进行了评定。
关键词:管线探测仪;校准场;测位;测深
盲探地下金属管线仪安全操作及保养规程

盲探地下金属管线仪安全操作及保养规程1. 引言盲探地下金属管线仪是一种用于探测地下金属管线的仪器。
在现代社会中,地下金属管线广泛应用于城市基础设施建设中,如供水、供气、电力、通信等。
然而,这些地下管线的位置通常不为人所知,因此,在进行地下工程或其他相关工作时,往往需要使用盲探地下金属管线仪来确定金属管线的位置,以避免意外事故的发生。
本文档旨在提供盲探地下金属管线仪的安全操作及保养规程,以确保仪器的正常使用和延长其使用寿命。
2. 安全操作规程2.1 仪器准备在使用盲探地下金属管线仪之前,应先做好以下准备工作:•确保仪器的电池电量充足,如发现电池电量低于正常范围,应及时更换电池;•仔细阅读仪器的使用说明书,了解仪器的特点和操作方法;•确保仪器的各个部件完好无损,如发现有损坏或故障的部件,应及时维修或更换;•确保仪器的工作环境安全,如有需要,应戴上个人防护装备。
2.2 操作步骤在进行盲探地下金属管线的操作时,应按照以下步骤进行:1.将仪器打开,并扫描探测区域,观察仪器显示的信号强度;2.根据信号强度的变化确定金属管线的位置;3.在确定金属管线位置后,需小心操作,避免损坏金属管线;4.若需要对金属管线进行维修或施工,应先联系相关部门,遵循相关程序和安全规定。
2.3 警示事项在使用盲探地下金属管线仪时,应注意以下警示事项:•严禁将仪器接触到电源线或其他高压设备,以免发生触电事故;•仪器禁止在潮湿或有爆炸性环境中使用,以免造成仪器损坏或人员伤害;•禁止使用仪器在雷雨天气或强电磁场附近工作,以免对仪器和人身安全造成危害;•在仪器使用过程中,如发现异常情况或故障,应立即停止使用并及时维修。
3. 保养规程3.1 仪器存放当暂时不使用盲探地下金属管线仪时,应采取正确的存放措施以保护仪器:•将仪器置于干燥通风的地方,远离潮湿和高温环境;•避免将仪器放置在尘土较多的地方,以免影响仪器的正常运行;•若长时间不使用仪器,应将电池取出以免电池漏液导致仪器损坏。
地下管线探测一般方法仪器选择

浅析地下管线探测的一般方法及仪器选择前言地下管线是城市基础设施的重要部分,城市地下管线担负着城市的信息传递、能源输送、排涝减灾、废物排弃的功能,是城市赖以生存和发展的基础,是维持城市运转的基本保障。
随着城市建设的迅猛发展,地下空间的建设已越来越得到重视。
如何面向城市发展,合理利用地下空间,节约地下空间资源,成为城市规划、建设和管理的重要课题。
地下管线的种类繁多,包括给水、排水、燃气、热力、工业、电力、通信等大类,每种大类又可细分为若干小类。
但从探测的角度总体上可以分为两类:金属管线和非金属管线。
笔者根据实际工作情况,简要叙述下管线探测的基本方法。
探测方法一:电磁法该方法只适合用于金属管线探测基本原理:金属管线与周围介质的导电性及导磁性差异为主要物性基础,根据电磁感应原理和研究电磁场空间与时间分布规律,从而达到寻找地下管线的目的。
通过发射机在发射圈中供谐变电流,称为一次电流,从而在地下建立谐变磁场,称为一次场,地下管线在谐变磁场的激励下形成了电流,称为二次电流,然后,在地面通过接受机的接收线圈测定二次电流所产生的谐变磁场,称为二次场,来推求地下管线的存在和具体位置。
常用方法:直接法直接法也称为充电法,是利用目标管线的出露点,直接向目标管线充电,通过改变接地或充电方式,让电流尽量沿目标管线流动。
直接法包括双端充电法、远接地单端充电法和单端充电法三种方式。
此方法目标管线信号强,定位、定深精度高,易区分相邻管线,但目标管线必须要有出露点和良好的接地条件。
2、感应法:直接感应法:把发射机直接放到目标管线的正上方向管线施加信号,该方法优点是探测效率高、不需要目标管线有出露点,但易受临近管线的干扰。
压线法:利用发射机发射圈正交与干扰管线,不向干扰管线施加信号的特性,灵活改变发射机的放置位置,抑制非目标管线信号,达到加强目标管线信号的方法。
该方法对于多条管线交叉以及近距离平行等疑难管线探测具有较好的效果。
该方法根据管线的埋设特点又可分为水平压线法、倾斜压线法和垂直压线法。
顿巴斯地下管线探测仪的作用

顿巴斯地下管线探测仪的作用详细介绍当前,城市燃气、输油、输水、电力电缆、通讯光纤等埋地管线越来越密集复杂,管道防腐层由于埋地时间长而出现老化、脱落,造成管道腐蚀、穿孔,引发泄露,会造成不可估量的损失,顿巴斯地下管线的精确定位显得越来越重要。
北京就曾发生二环施工中误挖天然气主管道,而紧急疏散十万人的事故。
河南省新乡市也曾在夜间发生地下煤气管道腐蚀泄露,致使地面建筑内一家四口中毒身亡的事故,至今令人发指。
人们对埋地管线的腐蚀与保护也越来越重视。
顿巴斯地下管线探测仪用于定位地下电缆、金属管道精确走向和深度以及检测埋地管线外防腐层状况。
主要有以下功能:顿巴斯地下管线精确定位、深度测量和长距离管线的跟踪;查找主管道上分支管路;对管道外防腐层破损状况评估;对管道外防腐层破损点定位;对重要管道进行定期跟踪检测;对新铺设的管道防腐层施工质量验收;对管道阴极防腐保护效果评估。
顿巴斯地下管线探测仪采用两种探测方式:有源工作方式和无源工作方式。
有源工作方式用来探测各种金属管线,对于同一条管道,电流衰减率越小,防腐层绝缘性越好,反之,防腐层质量越差。
如果存在电流衰减异常(电流急剧下降),则存在电流的泄露或分支点。
在排除出现管道分支的可能后,可以判定管道在该点防腐层发生破损。
对于拥有50 Hz 工频交流电的动力电缆和100 Hz阴极保护频率的管线,可采用无源工作方,不需要使用发射机。
顿巴斯地下管线探测仪能够在地面上对埋地管线精确定位、测深,在顿巴斯地下管线密集复杂区域也能准确对目标管线进行追踪和定位;能够在非开挖状况下,对埋地管道防腐层破损进行评估和定位。
因此,顿巴斯地下管线探测仪在煤气、自来水、电信、电力、市政、石油、物探、石化等行业有广泛的应用前景。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
FS-200C金属地下管线探测仪
一、简介
地下管线探测仪由发射机产生电磁波并通过不同的发射连接方式将发送信号传送到地下被探测金属管线上,地下金属管线感应到电磁波后,在地下金属管线表面产生感应电流,感应电流就会沿着金属管线向远处传播,在电流的传播过程中,又会通过该地下金属管线向地面辐射出电磁波,这样当管线定位仪接收机在地面探测时,就会在地下金属管线正上方的地面接收到电磁波信号,地下管线探测仪通过接收到的信号强弱变化就能判别地下金属管线的位置和走向。
二、一般由两大部分组成:
1.发射机:给被测管线施加一个特殊频率的信号电流,一般采用直连法、感应法和夹钳法三种激发模式
2.接收机:接收机内置感应线圈,接收管道的磁场信号,线圈产生感应电流,从而计算管道的走向和路径。
一般有三种接收模式:峰值模式(最大值)、谷值模式(最小值)、宽峰模式;另外现在更先进的仪器一般都带有峰值箭头模式(结合了峰值与谷值两者的优点,使操作更直观)以及罗盘导向(用于指明管线的走向)。
三、特点
a.采用先进的信号处理技术、最新的集成电路元器件以达到优异的测试性能
b.测量信号的多种发送方式:
1.注入法:用于有注入点的管线。
2.感应法:用于无注入点及无法使用钳夹时的管线。
3.钳夹法:用于被测管线有一段外露,便于钳夹夹钳的管线。
c.满足不同环境要求的多种测量频率:有480Hz、31KHz二种频率可以按实际测试情况加以选择;用户有特殊要求也可以自定义测量频率(须在定货合同中明确)。
d.提高测试效率的不同的定位模式和功能:
1.峰值模式:通过测量信号的极大值来确定路由的位置
2.谷值模式:通过测量信号的极小值来确定路由的位置
3.路由定向:直观、迅速地指示路由的方向
4.电流强度测量(CM):测量金属管线上加载的信号电流大小,区别出目标管线
5.听诊器:通过听诊头从众多管线中识别出信号所加载的管线
e.辅助功能:
1.接收增益自动调节:自动调节接收机的增益以使接收机处于优化状态,免去手动调节的繁琐
2.声响功能:接收机通过音调变化直观地反映测量的信号大小
3.管线状态检测:发射机在做注入模式时,首先检测金属管线的绝缘电阻,残余电压,再将信号施加到目标管线上。
当管线上绝缘电阻较小(近于对地短路)发射机将自动退出该模式,当残余电压较大时发射机告警,操作人员应立即停止信号的加载,关闭发射机。
4.电池电量检测:电池电量的实时检测,当电量低到保护值时会发出报警自动关机。
