延时30s电路
延时器的作用和电路工作原理图解
延时器的作用和电路工作原理图解

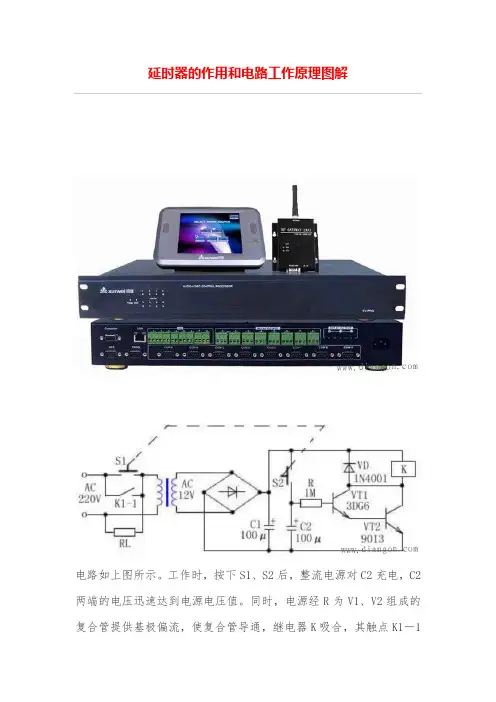

电路如上图所示。
工作时，按下S1、S2后，整流电源对C2充电，C2两端的电压迅速达到电源电压值。
同时，电源经R为V1、V2组成的复合管提供基极偏流，使复合管导通，继电器K吸合，其触点K1－1
闭合与S1一起为电器RL提供交流电源，S1、S2松开时RL仍能正常工作；但S1、S2松开后，电容C2经R、复合管放电，使复合管保持导通状态，以维持RL的正常工作；随着时间的延迟，C2上的电压不足以维持复合管的导通，K便释放，电器RL上的电源就被自动切断，从而达到了自动关机的目的。
延时时间的长短由C2和R的时间常数决定，改变C2或R的数值可以改变延时时间的长短（按图中数值延时约7分钟），加大C2或R的数值，延时时间变长，反之时间变短。
这种电路适用于走道上会自动熄灭的照明灯。
实际生活中，延时器是产生混响或回声的效果器。
有模拟延时器，数字延时器、混响器等c它们的原理基本相同，广泛用于舞台音响，卡拉OK。
延迟时间可以从50毫秒到1秒以上，电吉他用的延时器一般为20～476毫秒之间，时间短产生混响效果（大厅效应人时间长则产生回声（山谷效应人电吉他通过延时器之后声音丰富、饱满、有空间感。
回声，则常用于电吉他演奏最高潮时最末一个音符加入，以便出现几个反射回声，情似对山谷呼喊。
延时电路原理
延时电路原理延时电路是电子技术中常见的一种电路，它可以在输入信号发生变化后延迟一段时间后再输出相应的信号。
延时电路在许多领域都有着重要的应用，比如在控制系统中用于延迟启动或延迟关闭，还可以用于脉冲整形、数字逻辑电路、计数器等方面。
本文将从延时电路的原理入手，介绍其工作原理、分类、应用等相关知识。
延时电路的工作原理是基于电容充放电的原理。
当输入信号发生变化时，电容开始充电或放电，通过电容的充放电过程来实现延时的效果。
延时电路的延时时间取决于电容的大小和电阻的阻值，可以通过改变电容或电阻的数值来调节延时时间。
根据延时电路的不同工作方式，可以将其分为模拟延时电路和数字延时电路两种类型。
模拟延时电路是利用电容充放电的原理来实现延时，输出信号是连续变化的模拟信号；而数字延时电路则是利用数字电路的工作原理，通过计数器、触发器等数字元件来实现延时，输出信号是离散的数字信号。
在实际应用中，延时电路有着广泛的用途。
在自动控制系统中，延时电路可以用于延迟启动或延迟关闭，保护设备免受突发的电压或电流冲击；在数字逻辑电路中，延时电路可以用于脉冲整形、时序控制等方面；在通信系统中，延时电路可以用于数据同步、时序控制等。
总之，延时电路在工业控制、通信、仪器仪表等领域都有着重要的应用。
除了以上提到的应用外，延时电路还可以用于音频处理、视频处理等领域。
比如在音频处理中，可以利用延时电路来实现混响效果；在视频处理中，可以利用延时电路来实现视频信号的同步处理。
在设计延时电路时，需要考虑电路的稳定性、精度和抗干扰能力。
另外，还需要根据具体的应用需求来选择合适的延时电路类型，比如在需要高精度的延时控制时，可以选择数字延时电路；而在需要连续变化的模拟信号延时时，可以选择模拟延时电路。
总的来说，延时电路是一种在电子技术中应用广泛的电路，它通过电容充放电或数字电路的工作原理来实现延时效果，在自动控制、数字逻辑、通信、音视频处理等领域都有着重要的应用。
最简单的功放继电器延时电路
最简单的功放继电器延时电路1.引言1.1 概述概述功放继电器延时电路是一种常用的电子电路，用于控制功放设备的开关和延时开关功能。
这种电路设计简单，使用方便，被广泛应用于各种电子设备和系统中。
其作用是通过延时控制，实现在一定时间内对功放继电器的开闭操作，以达到设备保护、信号处理、音频放大等功能。
本文将展开介绍功放继电器延时电路的原理和设计方法，为读者提供了解和使用该电路的基础知识。
首先，文章将阐述功放继电器的作用，包括功放设备的开关控制和延时开关功能。
接着，文章将深入探讨延时电路的原理，包括使用电容、电阻和继电器等元器件来构建延时功能的工作原理。
在结论部分，本文将介绍一个简单的功放继电器延时电路的设计案例，并展望该电路在未来的应用前景。
这将为读者提供一个实际案例，帮助他们理解和运用功放继电器延时电路的方法和技巧。
同时，本文还将对该电路的应用前景进行简要的展望，为读者了解和发展该领域提供一些参考。
通过阅读本文，读者将能够了解功放继电器延时电路的基本原理和设计方法，以及该电路在不同领域中的应用。
希望本文能够为读者提供有益的知识和启发，促使他们进一步探索和应用该电路，为电子设备和系统的设计和维护提供更多的选择和可能性。
1.2 文章结构文章结构部分将详细介绍本文的组成和布局。
本文共包含三个主要部分，分别是引言、正文和结论。
在引言部分，我们首先对本文的主题进行了概述，简要介绍了功放继电器延时电路的基本概念和功能。
接着，我们介绍了文章的基本结构，包括各个部分的内容和组织方式。
最后，我们明确了本文的目的，即通过讨论和分析最简单的功放继电器延时电路，探讨其设计和应用前景。
接下来是正文部分，正文分为两个小节。
首先，我们将详细讨论功放继电器的作用和作用原理，解释其在电路中的重要性和实际应用。
其次，我们将介绍延时电路的原理，包括不同类型的延时电路和其工作原理。
我们将探讨如何结合功放继电器和延时电路来实现延时功能，并讨论其优缺点和适用场景。

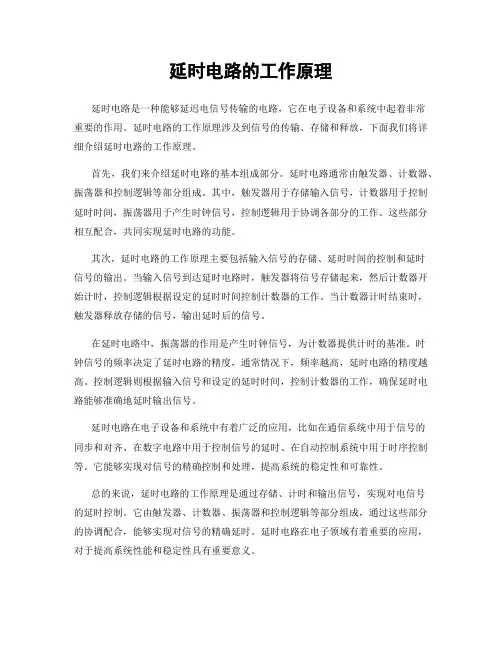

延时电路的工作原理
延时电路的工作原理延时电路是一种能够延迟电信号传输的电路，它在电子设备和系统中起着非常重要的作用。
延时电路的工作原理涉及到信号的传输、存储和释放，下面我们将详细介绍延时电路的工作原理。
首先，我们来介绍延时电路的基本组成部分。
延时电路通常由触发器、计数器、振荡器和控制逻辑等部分组成。
其中，触发器用于存储输入信号，计数器用于控制延时时间，振荡器用于产生时钟信号，控制逻辑用于协调各部分的工作。
这些部分相互配合，共同实现延时电路的功能。
其次，延时电路的工作原理主要包括输入信号的存储、延时时间的控制和延时信号的输出。
当输入信号到达延时电路时，触发器将信号存储起来，然后计数器开始计时，控制逻辑根据设定的延时时间控制计数器的工作。
当计数器计时结束时，触发器释放存储的信号，输出延时后的信号。
在延时电路中，振荡器的作用是产生时钟信号，为计数器提供计时的基准。
时钟信号的频率决定了延时电路的精度，通常情况下，频率越高，延时电路的精度越高。
控制逻辑则根据输入信号和设定的延时时间，控制计数器的工作，确保延时电路能够准确地延时输出信号。
延时电路在电子设备和系统中有着广泛的应用，比如在通信系统中用于信号的同步和对齐、在数字电路中用于控制信号的延时、在自动控制系统中用于时序控制等。
它能够实现对信号的精确控制和处理，提高系统的稳定性和可靠性。
总的来说，延时电路的工作原理是通过存储、计时和输出信号，实现对电信号的延时控制。
它由触发器、计数器、振荡器和控制逻辑等部分组成，通过这些部分的协调配合，能够实现对信号的精确延时。
延时电路在电子领域有着重要的应用，对于提高系统性能和稳定性具有重要意义。

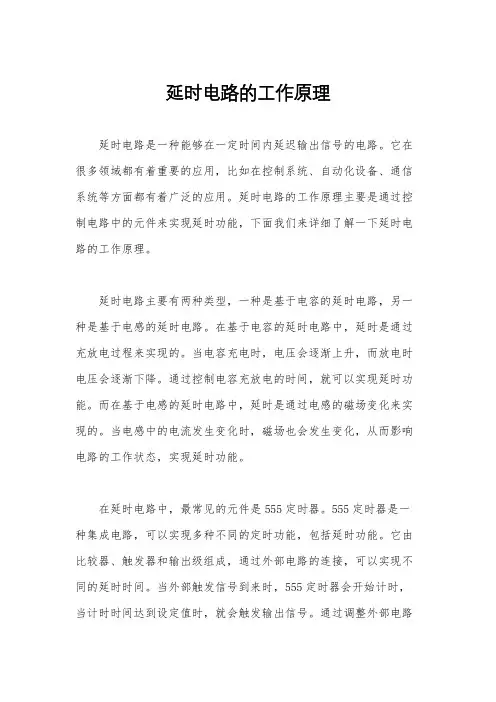

延时电路的工作原理
延时电路的工作原理延时电路是一种能够在一定时间内延迟输出信号的电路。
它在很多领域都有着重要的应用，比如在控制系统、自动化设备、通信系统等方面都有着广泛的应用。
延时电路的工作原理主要是通过控制电路中的元件来实现延时功能，下面我们来详细了解一下延时电路的工作原理。
延时电路主要有两种类型，一种是基于电容的延时电路，另一种是基于电感的延时电路。
在基于电容的延时电路中，延时是通过充放电过程来实现的。
当电容充电时，电压会逐渐上升，而放电时电压会逐渐下降。
通过控制电容充放电的时间，就可以实现延时功能。
而在基于电感的延时电路中，延时是通过电感的磁场变化来实现的。
当电感中的电流发生变化时，磁场也会发生变化，从而影响电路的工作状态，实现延时功能。
在延时电路中，最常见的元件是555定时器。
555定时器是一种集成电路，可以实现多种不同的定时功能，包括延时功能。
它由比较器、触发器和输出级组成，通过外部电路的连接，可以实现不同的延时时间。
当外部触发信号到来时，555定时器会开始计时，当计时时间达到设定值时，就会触发输出信号。
通过调整外部电路的参数，可以实现不同的延时时间，从几微秒到几分钟不等。
除了555定时器，还有一些其他的集成电路也可以实现延时功能，比如CD4060、CD4541等。
它们都有着各自不同的特点和应用场景，可以根据具体的需求来选择合适的延时电路。
延时电路的工作原理可以用一个简单的示意图来说明。
假设我们需要一个延时5秒的电路，我们可以使用555定时器来实现。
首先，我们需要连接一个电容和一个电阻到555定时器的引脚上，通过调整电阻和电容的数值，可以实现所需的延时时间。
当外部触发信号到来时，555定时器开始计时，当计时时间达到5秒时，就会触发输出信号，从而实现延时功能。
总的来说，延时电路的工作原理是通过控制电路中的元件来实现延时功能，其中最常见的元件是555定时器。
通过调整外部电路的参数，可以实现不同的延时时间，从而满足不同的应用需求。
延时电路原理
延时电路原理延时电路是一种能够延迟电信号传输的电路，它在很多领域都有着广泛的应用，比如在控制系统、通信系统、数字电子设备等方面。
延时电路的原理主要是通过延长或者缩短电信号的传输时间来实现延时的效果，下面我们将详细介绍延时电路的原理及其应用。
延时电路主要由延时元件和控制元件组成。
延时元件可以是电容器、电感、晶体管等，它们能够在电路中引入一定的延时效果。
而控制元件则是用来控制延时元件的工作状态，比如开关、触发器等。
通过合理地设计和组合这些元件，就可以实现不同范围的电信号延时。
在数字电子设备中，延时电路通常用于控制信号的同步和时序。
比如在存储器中，为了保证数据的正确读写，就需要使用延时电路来控制不同信号的传输时间，以避免数据冲突和错误。
在通信系统中，延时电路则可以用来调整信号的传输时间，以保证数据的稳定和可靠传输。
除此之外，延时电路还可以应用于控制系统中。
在自动化生产线上，为了保证各个部件的协调工作，就需要使用延时电路来实现信号的延时和同步。
这样可以有效地避免因为信号传输时间不一致而导致的误操作和事故。
在实际的电路设计中，延时电路的原理需要根据具体的应用需求进行灵活的设计。
不同的延时元件和控制元件的选择，以及它们之间的连接方式都会影响到延时电路的性能和稳定性。
因此，设计工程师需要对延时电路的原理有深入的理解，才能够设计出性能优良的延时电路。
总的来说，延时电路是一种非常重要的电子元件，它在现代电子技术中有着广泛的应用。
通过合理地设计和应用延时电路，可以实现信号的精确控制和同步，从而提高电子设备的性能和可靠性。
希望通过本文的介绍，读者能够对延时电路的原理有更深入的了解，从而能够更好地应用于实际的工程设计中。
三极管延时电路原理
三极管延时电路原理
三极管延时电路是一种利用三极管的特性延迟信号的电路，常用于在电子设备中实现信号调整和控制。
该电路的原理如下：
1. 三极管的基本工作原理：三极管由发射极、基极和集电极组成。
当基极电压大于发射极电压时，三极管处于导通状态；当基极电压小于发射极电压时，三极管处于截止状态。
2. 延时电路基本结构：延时电路通常由电容、电阻和三极管组成。
电容用于储存电荷，电阻用于限制电流流动，三极管用于控制电流的通断。
3. 延时电路工作原理：在延时电路中，电容充电的过程需要经过一定的时间，而延时的长度取决于电容充放电的时间常数。
当输入信号到达时，电容开始充电，电阻限制电流流动的速度。
当电容充电到一定程度时，基极电压超过发射极电压，三极管进入导通状态，输出信号出现；当输入信号消失时，电容开始放电，三极管进入截止状态，输出信号停止。
由于充放电的时间不同，延时电路可以实现一定的信号延时。
4. 延时电路特点：延时电路的延时时间可以通过改变电容和电阻的数值来调节，具有一定的灵活性。
同时，延时电路的延时时间与电源电压、环境温度等因素有关，需要注意这些因素对电路性能的影响。
5. 应用领域：延时电路广泛应用于各种电子设备中，例如音频处理器、通信系统、自动控制系统等。
在音频处理领域，延时
电路可用于实现声音特效，如合唱、拍手等。
在通信系统中，延时电路可用于调整信号的相位，以实现数据的同步传输。
在自动控制系统中，延时电路可用于信号的触发和延时，控制设备的启动和停止。
综上所述，三极管延时电路利用三极管的特性实现信号延时，具有灵活性和广泛应用。
延时定时器电路原理
延时定时器电路原理延时定时器电路是一种基于电子元件设计的电路，用于实现一定时间延迟后，自动触发或控制某种操作或事件。
它通常由一个时钟源、计数器、比较器、触发器和控制逻辑等组成。
下面将详细介绍延时定时器电路的原理和工作过程。
延时定时器电路的原理主要基于时钟信号的计数和比较。
时钟信号是一个固定频率的方波信号，它提供了计时的基准。
计数器用于记录时钟脉冲的个数，从而实现对时间的计数。
延时定时器电路中的比较器用于将计数器的值与预设的延时时间进行比较。
当计数器的值等于预设的延时时间时，比较器会产生一个触发信号。
触发信号可以用于控制其他电路或操作，例如打开或关闭某个开关、触发报警器等。
延时定时器电路的工作过程如下：1. 在电路初始化时，设置计数器的初值为0，并设置预设的延时时间。
2. 时钟信号开始产生，每个时钟脉冲会使计数器的值加1。
3. 计数器的值与预设的延时时间进行比较。
4. 如果计数器的值等于预设的延时时间，则比较器产生一个触发信号。
5. 触发信号可以用于控制其他电路或操作，例如触发报警器、启动电机等。
6. 如果触发信号后，电路可以重新初始化，并从步骤1开始计时，以实现周期性的延时触发。
延时定时器电路可以有多种实现方式，下面介绍两种常见的实现方式：1. 基于触发器的延时定时器电路：这种电路使用触发器和逻辑门实现。
当计数器的值达到预设的延时时间时，触发器会切换输出状态，触发其他电路或操作。
触发器的输出状态可以通过逻辑门来控制，例如与门、或门等。
2. 基于微控制器的延时定时器电路：这种电路使用微控制器来实现。
微控制器中的计数器可以通过编程来设置预设的延时时间，并通过中断功能来检测计数器的值。
当计数器的值达到预设的延时时间时，微控制器可以触发相应的中断服务程序来处理延时操作。
总之，延时定时器电路可以实现一定时间延迟后自动触发或控制某种操作或事件。
它是一种常用的电子电路，在工业、通信、家电等领域有广泛的应用。
延时电路的工作原理
延时电路的工作原理延时电路是一种能够延迟电信号传输的电路，它在现代电子设备中有着广泛的应用。
延时电路的工作原理主要通过控制电路中的电子元件，使得电信号在传输过程中出现一定的延迟，从而实现对电路的控制和调节。
下面将详细介绍延时电路的工作原理及其相关知识。
延时电路通常由稳压电源、时钟信号发生器、延时元件和触发器等部分组成。
首先，稳压电源提供电路所需的稳定电压，保证电路正常工作。
时钟信号发生器产生稳定的时钟信号，用于控制延时元件和触发器的工作。
延时元件通过控制输入信号的传输速度，实现对电信号的延时。
触发器则根据时钟信号的触发条件，对延时元件进行控制。
延时电路的工作原理是基于电子元件的特性和信号传输的原理。
在延时元件中，常用的包括电容、电感和晶体管等元件。
电容通过积累和释放电荷来实现对电信号的延时，电感则是利用磁场的存储和释放来实现延时。
晶体管则通过控制电流的导通和截断来实现对信号的延时。
这些元件在延时电路中起着至关重要的作用，通过它们的合理组合和控制，可以实现对电信号的精确延时。
在延时电路中，时钟信号发生器的作用也是至关重要的。
时钟信号发生器产生稳定的时钟信号，用于控制延时元件和触发器的工作。
时钟信号的频率和周期决定了延时电路的工作速度和精度。
通过合理设计和调节时钟信号的频率和周期，可以实现对延时电路的精确控制。
延时电路的工作原理还涉及触发器的作用。
触发器根据时钟信号的触发条件，对延时元件进行控制。
触发器的稳定性和灵敏度直接影响延时电路的性能。
通过合理选择和设计触发器，可以实现对延时电路的精确控制和调节。
综上所述，延时电路的工作原理是基于电子元件的特性和信号传输的原理，通过合理组合和控制电子元件、时钟信号发生器和触发器等部分，实现对电信号的精确延时。
延时电路在现代电子设备中有着广泛的应用，如在通信、控制系统、测量仪器等领域都有着重要的作用。
希望本文能够帮助大家更好地理解延时电路的工作原理，为相关领域的研究和应用提供参考。
微机原理课程设计——8255_8253交通灯模拟实验
微机原理课程设计一.设计任务及要求：交通信号灯的控制：1．通过8255A并口来控制LED发光二极管的亮灭。
2．A口控制红灯，B口控制黄灯，C口控制绿灯。
3．输出为0则亮，输出为1则灭。
4．用8253定时来控制变换时间。
要求：设有一个十字路口，1、3为南，北方向，2、4为东西方向，初始态为4个路口的红灯全亮。
之后，1、3路口的绿灯亮，2、4路口的红灯亮，1、3路口方向通车。
延迟30秒后，1、3路口的绿灯熄灭，而1，3路口的黄灯开始闪烁（1HZ）。
闪烁5次后，1、3路口的红灯亮，同时2、4路口的绿灯亮，2、4路口方向开始通车。
延迟30秒时间后，2、4路口的绿灯熄灭，而黄灯开始闪烁。
闪烁5次后，再切换到1、3路口方向。
之后，重复上述过程。
二．方案比较及评估论证:分析题意，红，黄，绿灯可分别接在8255的A口，B口和C口上，灯的亮灭可直接由8086输出0，1控制。
30秒延时及闪烁由8253控制，由闪烁的实现方法可分为两种方案：方案一：设8253各口地址分别为：设8253基地址即通道0地址为04A0H；通道1为04A2H；通道2为04A4H；命令控制口为04A6H。
黄灯闪烁的频率为1HZ，所以想到由8253产生一个1HZ的方波， 8255控制或门打开的时间，在或门打开的时间内，8253将方波信号输入或门使黄灯闪烁。
由于计数值最大为65535,1MHZ/65536的值远大于2HZ,所以采用两个计数器级联的方式,8253通道0的clock0输入由分频器产生的1MHZ时钟脉冲，工作在方式3即方波发生器方式，理论设计输出周期为0.01s的方波。
1MHZ的时钟脉冲其重复周期为T=1/1MHZ=1 s，因此通道0的计数初值为10000=2710H。
由此方波分别作为clock1和clock2的输入时钟脉冲，所以通道1和通道2的输入时钟频率为100HZ，通道1作计数器工作在方式1，计数初值3000=BB8H既30s，计数口，8255将A口数据输入到8086，8086检测到则输出一个高电平到8255的PA7到高电平既完成30s定时。
延时电路
3DG6晶体管1只，3AX31晶体管1只，47KΩ微调电阻1只，100μF/3V电解电容1只，印制线路板1块，5号电池1节，1.5V/0.1A小电珠1只。
电子频闪灯是由晶体管组成的互补多谐振荡器，电路如图2-1所示，通电后产生自激振荡，驱动小电珠HL不断闪烁。
接通电源后，电流即通过电阻R向电容C充电，当充电到一定程度时，晶体管VT1导通，同时，VT2亦导通，使小电珠HL发光。
此时，电容C放电，A点电位下降，VT1得不到正常工作偏压而截止，VT2也随之截止，HL不发光。
此时电路恢复初始状态，电流通过R再次向C充电……这样周而复始，使HL不断闪烁。
（R表示该电阻值可通过调整后确定）晶体管VT1、VT2要分别选用β大于30的金属壳三极管3DG6、3AX31，或塑封三级管9011、9012，R微调电阻调节时要注意有一定的电阻值存在，不要调到电阻很小的值，否则易损坏三极管。
（四）调试将印制板的正、负端的引出线分别与1.5V电池的正、负端连接，此时可看到小电珠不断闪烁。
若小电珠不闪，应仔细检查电路是否有错焊或假焊；若小电珠常亮不闪，则说明R值太小，造成充放电时间太短，使HL闪烁频率太快，使人眼无法看出它在闪烁，只认为常亮而不闪。
这时只需用小螺丝刀调节47KΩ微调电阻，通过调节可使小电珠达到理想的频闪效果。
（使用微调电阻时，千万不要将电阻值调至零）本LED广告彩灯电路采用两只NPN三极管8050驱动多只LED组成,其工作原理是:1、每个8050三极管可以驱动八到十六个发光二极管。
只有相同发光电压(不同颜色的发光电压一般不同)的发光二极管才可以并联使用。
可以将发光二极管接成需要的图案，表达设计者的意图。
2、彩灯闪烁的周期是：T=0.7×(R1+R3)×C2+0.7×(R2+R4)×C1 根据闪烁快慢要求选择R1,R2,R3,R4,C1,C2的参数。
调节电位器R1、R2的大小，可以改变闪烁速度。
延时电路的工作原理
延时电路的工作原理
延时电路是一种能够延迟电信号传输的电路，它在现代电子设备中起着至关重要的作用。
延时电路的工作原理主要是通过控制电流的传输速度或者延迟电流的传输路径来实现的。
接下来我们将详细介绍延时电路的工作原理。
首先，延时电路的工作原理与信号的传输速度有关。
在电子电路中，信号的传输速度是非常快的，但是有时候我们需要在特定的时间内延迟信号的传输。
这时，我们可以利用延时电路来实现。
延时电路可以通过控制电流的传输速度，从而延迟信号的传输时间。
这种延时电路通常使用电容器或者电感来实现，通过调节电容器或者电感的数值，可以改变电流的传输速度，从而实现延时的效果。
其次，延时电路的工作原理还与延迟电流的传输路径有关。
有时候，我们需要在电路中设置一个延迟器件，来延迟信号的传输。
这种延迟器件可以是晶体管、振荡器或者其他特殊的电子元件。
通过这些延迟器件，我们可以改变信号的传输路径，从而实现延时效果。
这种延时电路通常在数字电路中应用较多，它可以实现微秒甚至纳秒级别的延时效果。
总的来说，延时电路的工作原理主要是通过控制电流的传输速度或者延迟电流的传输路径来实现的。
通过调节电容器、电感、晶体管、振荡器等元件的数值或者工作状态，可以实现不同程度的延时效果。
延时电路在通信、控制、测量等领域都有着重要的应用，它为电子设备的稳定运行和精确控制提供了重要的支持。
总之，延时电路作为一种重要的电子元件，在现代电子设备中发挥着重要作用。
了解延时电路的工作原理对于我们理解电子电路的工作原理和应用具有重要意义。
希望本文所介绍的延时电路的工作原理能够对大家有所帮助。
延时电路的工作原理
延时电路的工作原理
延时电路是一种电子电路，用于延长脉冲信号的持续时间或者改变脉冲信号的相位。
延时电路的工作原理基于电子元件的充放电过程。
延时电路常见的实现方式是使用电容和电阻组成的RC电路。
当输入脉冲信号到达延时电路时，电容开始充电。
充电过程遵循RC电路的充电规律，即电容的电压会逐渐上升直到达到供电电源电压的大约63%。
电容充电的时间由RC电路的时间常数决定，时间常数为电阻和电容的乘积。
延时电路的延时时间可以通过调整电阻和电容的数值来控制。
延时时间结束后，电容会放电，导致延时电路的输出信号发生变化。
输出信号的变化与电容的放电过程有关。
放电过程同样遵循RC电路的放电规律，即电容的电压逐渐下降直到达到约37%的源电压。
不同类型的延时电路有不同的工作原理，如555定时器、触发器和时钟信号等。
但它们的基本原理都是利用电子元件的充放电过程来延长信号的持续时间或改变信号的相位。
需要注意的是，延时电路的工作原理可能涉及更复杂的电子理论和电路设计技术，上述内容仅为基本介绍。
具体的电路实现和工作原理可根据具体应用和电路设计要求进行详细研究。
延时电路设计
延时电路设计延时电路是一种常用的电子电路，主要用于在电路中引入一定的时间延迟。
它可以在各种应用场合中使用，例如：定时器、脉冲发生器、控制器等。
本文将详细介绍延时电路设计的相关内容。
一、延时电路的基本原理1.1 延时电路的概念延时电路是指通过改变信号传输路径或者信号传输速度来实现时间延迟的一种电子电路。
1.2 延时原理延时原理主要有两种：（1）利用RC元件的充放电时间常数实现时间延迟；（2）利用计数器等数字逻辑元件进行计数，实现时间延迟。
二、RC型延时电路设计2.1 RC型延时电路工作原理RC型延时电路主要由一个固定值的电阻和一个可变值的电容组成。
当输入信号到达RC型延时电路后，会通过充放电过程实现时间上的滞后效果。
2.2 RC型延时电路设计步骤（1）确定所需的时间范围和精度；（2）根据所需精度选择合适的RC元件；（3）根据所需时间范围和精度计算出所需的电容值和电阻值；（4）根据计算结果选取合适的电容和电阻。
2.3 RC型延时电路的应用RC型延时电路常用于定时器、脉冲发生器、控制器等场合。
三、数字型延时电路设计3.1 数字型延时电路工作原理数字型延时电路主要由计数器、锁存器等数字逻辑元件组成。
当输入信号到达数字型延时电路后，会经过一定数量的计数，从而实现时间上的滞后效果。
3.2 数字型延时电路设计步骤（1）确定所需的时间范围和精度；（2）根据所需精度选择合适的计数器或锁存器；（3）根据所需时间范围和精度计算出所需的计数值；（4）根据计算结果选取合适的计数器或锁存器。
3.3 数字型延时电路的应用数字型延时电路常用于定时器、脉冲发生器、控制器等场合。
四、注意事项4.1 选择合适的元件在进行延时电路设计前，需要仔细选择合适的元件。
对于RC型延时电路，需要选择合适的电容和电阻；对于数字型延时电路，需要选择合适的计数器或锁存器。
4.2 保证信号质量在延时电路设计过程中，需要保证输入信号的质量。
如果输入信号干扰较大，可能会导致延时电路无法正常工作。
常用信号的检测并延时电路
常用信号的检测并延时电路常用信号的检测延时电路是一种常见的电子电路，在很多领域中都有广泛的应用。
这种电路可以用来检测特定的信号，并在检测到信号后延时一段时间后再输出信号。
接下来，我们将介绍常用信号的检测延时电路的原理、应用和设计要点。
常用信号的检测延时电路的原理是基于信号检测和延时控制两个主要部分。
首先，信号检测部分使用适当的电路元件来接收和检测输入信号。
这些元件可以是传感器、接收器或滤波器等。
其次，在信号被检测到后，延时控制部分会启动计时器或延时器，以实现一定的延时时间。
最后，在延时时间结束后，输出电路会将延时后的信号传递给下一个电路或设备。
常用信号的检测延时电路有很多应用。
以下是几种常见的应用场景：1.汽车后视摄像头：在汽车后视摄像头中，常用信号的检测延时电路可以用来检测倒车信号。
当倒车信号被检测到后，电路会延时一段时间后打开摄像头，以提供驾驶员更清晰的倒车视野。
2.照明系统：在照明系统中，常用信号的检测延时电路可以用来检测人体的存在。
当电路检测到人体存在时，会启动一个延时器以控制灯光的亮度和时间，从而实现自动照明的功能。
3.安防系统：在安防系统中，常用信号的检测延时电路常用于入侵报警。
当电路检测到入侵信号时，会延时一段时间后触发报警装置，以提醒用户。
设计常用信号的检测延时电路需要考虑以下一些要点：1.信号检测：选择适当的检测元件，例如传感器、接收器或滤波器，以确保能够准确地检测到所需的信号。
2.延时控制：选择合适的延时器或计时器，以实现所需的延时时间。
延时时间的选择应根据具体应用场景来确定。
3.输出电路：选择适当的输出电路来传输延时后的信号。
输出电路可能需要增加缓冲器或放大器以实现所需的输出功率。
4.电源管理：考虑电源管理问题以确保电路的正常运行。
这可能包括选择适当的电源电压和电流，以及实施电源管理策略。
总之，常用信号的检测延时电路是一种常见的电子电路，具有广泛的应用。
设计这种电路时，需要考虑信号检测、延时控制、输出电路和电源管理等方面。
延时电路文档
延时电路简介延时电路（Delay Circuit）是一种能够在输入信号发生变化后，延迟一段时间再将信号输出的电路。
延时电路通常由电子元件和器件组成，通过调整元件的参数可以实现不同范围的延时时间。
延时电路在各个领域都有广泛的应用，例如在电子设备中用于实现时序控制、信号同步等功能，在通信系统中用于解决时延问题，在自动控制系统中用于实现延时保护等。
本文将介绍延时电路的原理、常用类型以及应用实例。
延时电路的原理延时电路的设计基于电子元件的特性以及信号传输的原理。
在一个简单的延时电路中，通常包括输入端、输出端和延时元件。
当输入信号到达输入端时，延时元件开始计时，经过一定的时间延迟后，将信号传递到输出端。
延时元件的选择依赖于需要的延时时间和信号波形的特性。
常见的延时元件有电容、电感、晶体管等。
电容和电感可以通过调整其数值来控制延时时间，而晶体管则可以通过控制其开关状态来控制延时时间。
延时电路的工作原理可以用以下几个步骤概括： 1. 输入信号到达输入端； 2. 延时元件开始计时； 3. 延时时间到达后，延时元件将信号传递到输出端。
常用类型延时电路有多种类型，根据延时元件的不同可以分为电容延时电路、电感延时电路和数字延时电路。
电容延时电路电容延时电路是一种常见的延时电路，它主要通过电容器来实现延时功能。
电容器是一种存储电荷的元件，当电容器充电或放电时，会有一定的时间延迟。
根据电容器的充放电特性，可以实现不同范围的延时时间。
电容延时电路的原理图如下所示：输入信号—————> | | —————输出信号———| 电容器 |电感延时电路电感延时电路的延时原理基于电感元件的特性。
电感是一种具有储能和阻抗特性的元件，当电感元件中的电流发生变化时，会有一定的时间延迟。
通过改变电感元件的参数，可以实现不同范围的延时时间。
电感延时电路的原理图如下所示：输入信号—————> | |———| 电感元件 | —————输出信号数字延时电路数字延时电路是一种用于实现精确延时的电路。
延时电路原理
延时电路原理
延时电路是一种用于延迟电信号传输或控制信号触发的电路。
它通过改变信号的传输速度或延迟触发信号的时间来实现延时的功能。
延时电路的原理基于电信号的传输速度和电路元件的响应特性。
常见的延时电路包括时钟延迟电路、RC延时电路和定时器延
时电路等。
时钟延迟电路通过调节时钟信号的频率和相位来实现延时。
它通常使用可变频率振荡器和计数器来控制时钟信号的频率和相位，从而实现对信号传输的延时控制。
RC延时电路利用电容和电阻的充放电原理来实现延时。
电容
和电阻的数值可以通过选择合适的元件参数来调节延时时间。
当电容充电或放电的时间常数与电阻值相匹配时，延时时间就可以被控制。
定时器延时电路采用集成电路中的定时器元件实现延时功能。
定时器可以通过设置预定的定时值来延迟触发信号的时间。
它通常用于需要精确控制时间延迟的应用，如定时开关、定时触发器等。
延时电路在实际应用中具有广泛的用途，比如在通信系统中用于同步数据传输、在控制系统中用于时序控制、在计算机系统中用于处理微秒级的时序信号等。
通过选择合适的延时电路原理和参数，可以实现各种精确的延时需求。
最简单的电容延时电路
最简单的延时电路图介绍一、延时开关电路的制作延时开关电路如图图1（一）工作原理将电源开关K2 闭合，再按下按钮开关K1，这时，晶体二极管V1、V2 导通，继电器吸合。
同时电源对电容器C 充电。
当K1 断开后由于C 已被充电，它将通过R 和V1V2 放电，从而维持三极管继续导通，继电器仍然吸合。
经过一段时间的放电，C 两极间电压下降到一定值时，不足以维持三极管继续导通，继电器才释放。
从K1 断开到继电器释放的时间间隔称为延时时间。
它决定于R 和C 的大小。
一般Ｃ为100 微法时，调节可调电阻器Ｒ可获得10 秒至90 秒的延时时间。
若Ｃ取1000 微法，则延时时间可达5 分钟以上。
继电器上并联的二极管起保护作用，防止继电器断电释放时，由于自感产生高电压损坏晶体三极管。
（二）印刷电路板和元件规格延时开关电路的印刷电路板如图2（A），实物图见图2（B）。
元件规格：Ｊ继电器4098 型工作电压6V V1V2 晶体三极管9014 VD 晶体二极管2CP10 或1N4001 Ｒ可调电阻器100k C 电解电容器100u/6V K1 按钮开关。
（三）焊接电路1．将各元件做焊前处理、镀锡。
2．焊接继电器。
将继电器插入印刷板上对应的小孔。
将5 个引脚焊好。
注意焊接时间要尽量短些，焊点应圆而小。
3．焊接Ｒ和Ｃ、可调电阻器Ｒ可如图3－27 焊好后再插入印刷电路板焊接。
电解电容器C 焊接时要注意正负引脚位置。
图24·焊接二极管VD。
注意正负引脚位置，不可焊反。
焊接时间尽量短些。
5·焊接三极管V1V2。
注意认清三极管三个极b、c、e。
不可焊错。
6·焊接电源引线和按钮开关引线，并接好按钮开关K1。
最简单的延时电路图二、延时开关的调试和应用1. 检查印刷板上各焊点的焊接情况。
注意虚焊和假焊。
邻近的焊点间应清理干净，防止焊点间短路。
2. 将可调电阻器R 活动触点调在中间位置接通6v 电源（可用2 个3V 的电源串联）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
班级：电信（2）班姓名：张培强学号：1201020086
设计题
1、利用555定时器组成单稳态触发器，设计一个照明灯延时开关，当按动开关后，照明灯点亮，经过30S后，照明灯自动熄灭。
本电路依靠555定时器构成的单稳态触发器实现延时效果延时时间
T=1.1RC K1为继电器，当电路输出高电平时K1闭合照明电路工作显示过后K1断开停止工作。
2、设计一方波信号发生器：要求利用555定时器设计一个占空比、频率均可调的方波信号发生器，观察UC、UO波形，测定波形参数，要求振荡频率范
围500HZ—1KHZ可调，记录数据和测试波形。
