几何约束类型
分析动力学之约束理论
分析动力学之约束理论1. 简介约束理论是动力学中的一项重要理论，它研究系统中存在的约束对系统运动的影响。
约束可以是包括刚体运动学约束和非刚体运动学约束两种类型，它们限制了系统中物体的运动自由度。
在本文中，我们将介绍约束理论的基本概念、分类以及在动力学分析中的应用。
2. 刚体运动学约束刚体运动学约束指的是刚体在运动过程中的几何关系约束，它限制了刚体的自由度。
刚体运动学约束包括点约束、线约束、面约束和全约束等几种形式。
2.1 点约束点约束是指刚体上某一点的运动被限制在特定的路径上。
比如，一个刚体上的一点必须保持在一条直线上运动，这就是点约束的一个例子。
2.2 线约束线约束是指刚体上某一线段的运动被限制在特定的路径上。
比如，一个刚体上的一根绳子必须保持直线运动，这就是线约束的一个例子。
2.3 面约束面约束是指刚体上某一平面的运动被限制在特定的路径上。
比如，一个刚体上的一个平板必须保持平行于地面运动，这就是面约束的一个例子。
2.4 全约束全约束是指刚体上所有点的运动都被限制在特定的路径上。
比如，一个刚体上的所有点都必须保持在一个平面内运动，这就是全约束的一个例子。
3. 非刚体运动学约束非刚体运动学约束指的是系统中存在的非刚体物体的几何关系约束。
非刚体运动学约束包括弹性约束和非弹性约束两种类型。
3.1 弹性约束弹性约束是指系统中的非刚体物体在运动过程中受到弹性力的作用，从而保持特定的几何关系。
比如，一个弹簧的两端固定在两个点上，当一个物体与弹簧相连时，它受到弹性力的作用，从而保持与弹簧的相对位置不变。
3.2 非弹性约束非弹性约束是指系统中的非刚体物体在运动过程中不受到弹性力的作用，但仍然保持特定的几何关系。
比如，一个物体悬挂在一根绳子上，尽管绳子不具有弹性，但物体仍然保持在悬挂的位置上。
4. 约束方程和约束力约束方程是描述约束关系的数学表达式，它将系统中物体的位置、速度和加速度之间的关系表示为一个方程。
约束方程可以通过约束条件的分析得到。

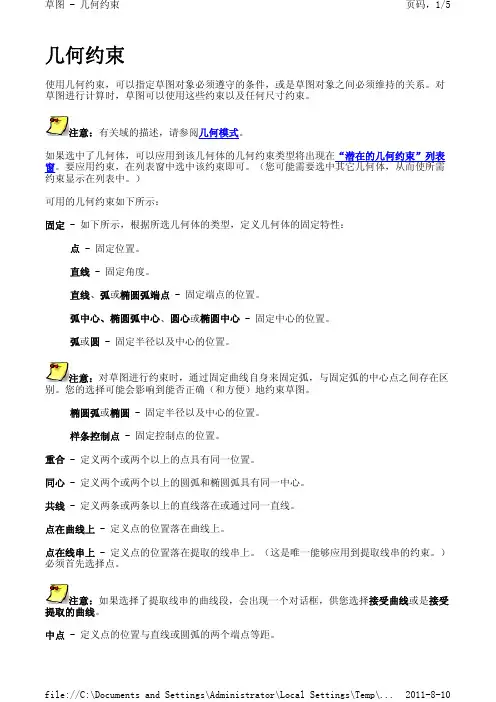

UG_NX-几何约束
file://C:\Documents and Settings\Administrator\Local Settings\Temp\... 2011-8-10
点 - 固定位置。 直线 - 固定角度。 直线、弧或椭圆弧端点 - 固定端点的位置。 弧中心、椭圆弧中心、圆心或椭圆中心 - 固定中心的位置。 弧或圆 - 固定半径以及中心的位置。
注意：对草图进行约束时，通过固定曲线自身来固定弧，与固定弧的中心点之间存在区 别。您的选择可能会影响到能否正确（和方便）地约束草图。
下面的两个表格汇总了几何约束可能存在的所有组合方式。
与其自身 与点
与直线
与弧
与一般
与样条
与椭圆 二次曲 与样条
线
定义点
点
固定
重合
固定
file://C:\Documents and Settings\Administrator\Local Settings\Temp\... 2011-8-10
草图 - 几何约束
椭圆弧或椭圆 - 固定半径以及中心的位置。 样条控制点 - 固定控制点的位置。 重合 - 定义两个或两个以上的点具有同一位置。 同心 - 定义两个或两个以上的圆弧和椭圆弧具有同一中心。 共线 - 定义两条或两条以上的直线落在或通过同一直线。 点在曲线上 - 定义点的位置落在曲线上。 点在线串上 - 定义点的位置落在提取的线串上。（这是唯一能够应用到提取线串的约束。） 必须首先选择点。
注意：如果约束了样条内部的任一定义点，则不能对其应用比例约束。
自动推断的几何约束
在生成曲线或将对象添加到草图等某些操作中，可以由新曲线相对于现有草图曲线的几何关 系，自动推断出几何约束。自动推断的约束的行为方式与正常应用的几何约束类似，并能通 过使用显示/删除约束对话框进行查看或删除。
occ 几何约束
occ 几何约束
OCC（Oriented Corrugated Cardboard）几何约束是一种用于描述和分析复杂几何形状之间关系的约束系统。
在OCC几何约束中，一个形状被视为由一系列的顶点和边组成，这些顶点和边之间存在着一系列的关系和约束，它们共同决定了该形状的几何特性。
OCC几何约束的主要优点在于其具有高度的灵活性和通用性，可以用于描述和分析各种复杂的几何形状，例如曲面、曲线、点等等。
此外，OCC几何约束还具有良好的数学基础和理论基础，可以用于解决各种几何问题，例如几何建模、计算机图形学、机器人学等等。
在OCC几何约束中，一个形状被表示为一个由一系列的顶点和边组成的图（graph），其中每个顶点和边都存在着一系列的关系和约束。
这些关系和约束可以包括距离、角度、平行性、垂直性等等，它们共同决定了该形状的几何特性。
在OCC几何约束中，每个顶点和边之间的关系和约束都可以被表示为一个数学表达式，例如一个线性方程或者一个非线性方程。
这些数学表达式可以用于描述和分析形状之间的关系和约束，并且可以被用于解决各种几何问题。
总的来说，OCC几何约束是一种非常有用的工具，它可以用于描述和分析各种复杂的几何形状，并且可以用于解决各种几何问题。
它的应用范围非常广泛，包括几何建模、计算机图形学、机器人学等等。
在未来，随着计算机技术的发展和几何建模的复杂性不断增加，OCC 几何约束的应用将会更加广泛和重要。
线性规划中的约束条件
线性规划中的约束条件教案主题：线性规划中的约束条件一、引言在数学中，线性规划是一种优化问题，用于寻找满足一定约束条件下的最优解。
而这些约束条件是问题中的关键要素之一。
本教案将围绕线性规划中的约束条件展开讨论。
二、约束条件的定义1. 什么是约束条件约束条件是在线性规划中限制变量值的条件。
它们是问题的要求或限制，决定了可行解的空间。
2. 线性约束条件的形式线性约束条件是指一组关于变量的线性等式或不等式，如≤、≥和=等。
三、约束条件的类型1. 相等约束条件相等约束条件是指变量需要满足等式限制，如x + y = 10。
这种约束条件在几何上表示为一条直线。
2. 非负约束条件非负约束条件指变量需要满足非负性，如x ≥ 0和y ≥ 0。
这种约束条件在几何上表示为第一象限内的区域。
3. 不等式约束条件不等式约束条件是指变量需要满足不等式限制，如2x + 3y ≤ 6。
这种约束条件在几何上表示为一条直线及其以上（或以下）的区域。
四、约束条件的几何解释1. 几何解释的基本原则线性规划的约束条件可以用在笛卡尔坐标系中的几何形状进行解释。
例如，几个不等式约束条件的交集表示问题的可行解区域。
2. 图形化方法解析使用图形化方法可以直观地表达线性规划的约束条件和可行解区域。
通过画出约束条件和目标函数的等高线图，可以找到最优解。
五、多目标的线性规划问题1. 多目标规划问题的背景多目标规划问题是在一个优化问题中同时考虑多个目标函数，需要综合考虑多个目标。
2. 多目标规划问题中的约束条件在多目标规划问题中，约束条件需要满足多个目标函数的约束，这可能会增加问题的复杂性。
六、约束条件的松弛和紧缩1. 约束条件的松弛约束条件的松弛是指通过引入松弛变量，将不等式约束条件转化为等式约束条件，从而使得问题更容易求解。
2. 约束条件的紧缩约束条件的紧缩是指通过引入人工变量或者在目标函数中引入罚项，将等式约束条件转化为不等式约束条件，从而使得问题更容易求解。
AUTOCAD 几何约束
AUTOCAD 几何约束几何约束用于确定二维对象间或对象上的各点之间的几何关系，如平行、垂直、同心或重合等。
例如可以添加平行约束使两条线段平行，添加重合约束使两端点重合，添加垂直约束使两线段垂直，添加同心约束使两弧形图形同心等。
1. 添加几何约束在【参数化】选项卡的【几何】选项板中，单击要添加的几何约束类型按钮，然后依次选取要添加该约束的对象即可。
如图5-19所示就是添加相切约束的效果。
图5-19 添加相切约束另外要注意的是：在添加约束时，选择两对象的先后顺序将决定对象如何更新。
通常情况下，所选的第二个对象会根据第一个对象进行相应的调整。
如上例所示，如在添加相切约束时，将选取对象的先后顺序进行调换，最终添加的约束效果将发生相应的改变，如图5-20所示。
图5-20 调换约束对象顺序【几何】选项板中各几何约束的含义如表5-2所示。
表5-2 几何约束的类型和功能几何约束类型功能 重合使两个点或一个点与一条直线重合 共线 使两条直线位于同一条无限长的直线上 同心 使选取的圆、圆弧或椭圆保持同一中心点1.单击该按钮 相切约束效果2.选取第一个对象 3.选取第二个对象 相切约束效果1.选取第一个对象 2.选取第二个对象固定 使一个点或一条曲线固定到相对于世界坐标系（WCS ）的指定位置和方向上 平行使两条直线保持相互平行 垂直使两条直线或多段线的夹角保持90° 水平使一条直线或一对点与当前UCS 的X 轴保持平行 竖直使一条直线或一对点与当前UCS 的Y 轴保持平行 相切使两条曲线保持相切或其延长线保持相切 平滑使一条样条曲线与其他样条曲线、直线、圆弧或多段线保持几何连续性 对称使两条直线或两个点关于选定的直线对称 相等 使两条直线或多段线具有相同的长度，或使圆弧具有相同的半径值2. 几何约束图标为对象添加一几何约束后，对象上将显示相应的几何约束图标。
该图标即代表了所添加的几何约束，可以将这些图标拖动至屏幕上的任何位置，也可以显示或隐藏这些图标。
Auto CAD实用教程(第6版) 第10章 参数化设计及其他辅助功能
参数化设计及其他辅助功能
——实 用 工 具
目录
01 列表显示LIST
列表显示LIST
列表显示可以将选择的图形对象的类型、所在空间、图层、大小、位置等特性在文本窗口中显示。 命令：LIST 功能区：默认→特性→列表 命令及提示如下。
命令：_list 选择对象：
参数如下。 选择对象：选择欲查询的对象。
列表显示
命令：_list 选择对象：单击直线 找到 1 个 选择对象：单击另一条直线 找到 1 个，总计 2 个 选择对象：
LINE 图层：0 空间：模型空间
句柄 = 2B 自 点，X= 136.8573 Y= 105.1711 Z= 0.0000 到 点，X= 260.6993 Y= 187.1021 Z= 0.0000 长度 = 148.4909，在 XY 平面中的角度 = 33 增量 X = 123.8420，增量 Y = 81.9310，增量 Z = 0.0000 LINE 图层：0
空间：模型空间 句柄 = 2C
自 点，X= 267.7985 Y= 102.0199 Z= 0.0000 到 点，X= 150.0200 Y= 200.3000 Z= 20.0000 在当前 UCS 中。 长度 = 153.3974，在 XY 平面中的角度 = 140 三维长度 = 154.6957，与 XY 平面的角度 = 7 增量 X = 117.7785，增量 Y = 98.2801，增量 Z = 20.0000
目录
02 点坐标ID
点坐标ID
屏幕上某点的坐标可以通过ID命令查询。 命令：ID 功能区：默认→实用工具→点坐标 命令及提示如下。
命令：'_id 指定点：
参数如下。 指定点：单击欲查询坐标的点。 【例10.2】 查询如图圆和矩形的交点A的坐标。
zwcad 几何约束
zwcad 几何约束
ZWCAD是一款流行的计算机辅助设计（CAD）软件。
它提供了多种几何约束工具，用于帮助用户在绘制和编辑图形时确保几何关系的准确性。
以下是一些常见的几何约束类型：
1. 水平约束：将选定的线段或对象与水平方向对齐。
2. 垂直约束：将选定的线段或对象与垂直方向对齐。
3. 平行约束：将选定的线段或对象与另一个线段或对象保持平行。
4. 垂直于约束：将选定的线段或对象与另一个线段或对象保持垂直。
5. 距离约束：指定两个点之间的固定距离。
6. 角度约束：指定两条线段或对象之间的固定角度。
7. 切线约束：将一条线段或对象与曲线或圆上的点相切。
8. 对称约束：将选择的对象与另一个对象相对称。
9. 关联约束：将对象的某个点与其他对象的点或线段绑定，使它们保持同步。
这些几何约束工具可帮助用户在绘图过程中轻松地创建和
修改几何图形，并确保其符合设计要求和几何关系。
在ZWCAD中，你可以使用这些约束工具来限制和控制对象之间的相对位置和
行为，以便更高效地完成设计任务。
CAD软件中的几何约束与关系定义技巧
CAD软件中的几何约束与关系定义技巧在CAD软件中，几何约束和关系定义是非常重要的技巧，它们可以帮助我们创建准确、灵活和可编辑的设计。
本文将介绍一些常用的技巧，帮助您更好地掌握CAD软件中的几何约束和关系定义。
1. 水平和垂直约束水平和垂直约束是CAD设计中经常使用的约束类型。
在创建或编辑对象时，您可以使用这些约束来确保对象的水平或垂直方向。
选择对象后，可以在约束面板或引导工具栏中找到这些约束选项。
选择相关约束类型后，将鼠标指向对象中的参考点，然后单击以应用约束。
2. 平行和垂直约束平行和垂直约束与水平和垂直约束相似，但是它们应用在两个不同对象之间。
在选择第一个对象之后，选择平行或垂直约束选项，然后再选择第二个对象。
这将确保两个对象之间保持相对位置的平行或垂直。
3. 约束基准线约束基准线约束是用于定义对象之间特定距离的一种方法。
在选择对象之后，选择基准线约束选项，并选择参考的基准线。
之后，输入所需的距离值或选择第二个对象以测量距离。
4. 关联维度与对象关联维度与对象是一种用于自动更新维度的约束方法。
通过选择关联维度选项，然后选择要关联的对象，您可以确保在对象更改尺寸时，相关的维度会自动更新。
这可以减少手动修改维度的工作量，保持设计的一致性。
5. 圆心、端点和中点约束在绘制或编辑圆形、线条或弧线时，可以使用圆心、端点和中点约束来确保几何形状的准确性。
通过选择圆心、端点或中点约束选项，然后选择对象的相关点，您可以固定这些点的位置。
这将使得对象的形状符合预期，并且在编辑时保持稳定。
6. 角度与长度约束CAD软件中，角度与长度约束可以帮助我们定义对象之间的特定角度和长度关系。
通过选择相应的约束选项，然后选择参考对象，可以定义对象之间的角度或长度关系。
这对于确保设计的准确性和一致性非常重要。
7. 对象间的对称约束对称约束是用于保持设计对象相对于某个轴或平面对称的一种方法。
通过选择对称约束选项，然后选择轴或平面，您可以确保对象的一侧与对称轴或平面保持对称。
3Dmax中的几何和边线约束
3Dmax中的几何和边线约束3Dmax 是一款常用的三维建模软件，它提供了丰富的工具和功能，用于创建复杂的模型和场景。
在使用 3Dmax 进行建模时，几何约束和边线约束是非常重要的工具，它们可以帮助我们准确地控制模型的形状和结构。
下面将详细介绍几何约束和边线约束的使用步骤和功能。
一、几何约束的使用步骤和功能几何约束用于控制对象之间的距离、角度和位置关系，确保模型的形状和结构符合设计要求。
使用几何约束的步骤如下：1. 选择要约束的对象：在 3Dmax 中选中需要约束的对象，可以是点、边、面或者整个模型。
2. 打开约束工具：在 3Dmax 的工具栏中选择 "约束"，会弹出几何约束的选项面板。
3. 选择约束类型：在几何约束选项面板中，选择所需的约束类型，常用的约束类型有点到点约束、点到线约束、点到面约束、线到线约束等。
4. 指定约束对象：根据约束类型的不同，选中约束的对象，比如指定两个点、一条线、一个面等。
5. 调整约束参数：根据需要，调整约束的参数，如距离、角度、位置等。
6. 应用约束：点击应用按钮，将约束应用到模型中。
此时，模型将会按照约束的要求进行调整。
几何约束的功能主要包括以下几个方面：1. 精确控制：几何约束可以帮助我们在进行建模时精确控制对象之间的相对位置和角度，避免出现误差和失真。
2. 快速调整：通过几何约束，我们可以快速调整模型的形状和结构，节省大量的时间和精力。
3. 灵活性：几何约束具有很高的灵活性，可以应用于各种不同的场景和对象，满足我们的个性化需求。
二、边线约束的使用步骤和功能边线约束是一种特殊的约束类型，它用于控制模型中的边线在建模过程中的形变和位置。
使用边线约束的步骤如下：1. 选择边线：在 3Dmax 中选中需要约束的边线，可以是一个边线、一条曲线或者整个模型的边线。
2. 打开约束工具：在 3Dmax 的工具栏中选择 "边线约束"，会弹出边线约束的选项面板。
creo约束的作用与添加方法
creo约束的作用与添加方法Creo是一款广泛应用于工程设计领域的三维CAD软件，它的约束功能是其设计过程中不可或缺的一部分。
约束是指在设计过程中对模型进行限制和控制，使得模型能够满足设计要求，并且在后续的修改和编辑中保持稳定和正确。
本文将介绍Creo中的约束作用和添加方法。
一、Creo中约束的作用在Creo中，约束包括几何约束和关系约束两种类型。
几何约束是指对模型中的几何元素进行限制和控制，包括点、线、圆、弧、曲面等。
关系约束是指对模型中的零件和组件之间的关系进行限制和控制，包括配合、相对位置、运动关系等。
通过这些约束，可以使得模型满足设计要求，同时也可以提高设计的精度和效率。
1.1 几何约束的作用几何约束是Creo中最常用的约束类型，它主要用于控制模型中的几何元素，使得它们满足设计要求。
几何约束可以分为以下几种类型：（1）水平约束：用于控制模型中的线条或直线段的水平方向。
（2）垂直约束：用于控制模型中的线条或直线段的垂直方向。
（3）对称约束：用于控制模型中的几何元素相对于某个轴对称。
（4）垂直和水平约束：用于控制模型中的线条或直线段既要水平又要垂直。
（5）距离约束：用于控制模型中的两个点或线段之间的距离。
（6）角度约束：用于控制模型中两个线条或直线段之间的夹角。
（7）切线约束：用于控制模型中的曲面或曲线与直线之间的接触。
通过这些几何约束，可以有效地控制模型的几何形状和位置，使得模型满足设计要求。
1.2 关系约束的作用关系约束是Creo中另一个重要的约束类型，它主要用于控制模型中零件和组件之间的关系，使得它们满足设计要求。
关系约束可以分为以下几种类型：（1）配合约束：用于控制模型中的零件之间的配合关系，包括轴向配合、面向配合、齿轮配合等。
（2）相对位置约束：用于控制模型中零件之间的相对位置，包括平行、垂直、相交等。
（3）运动关系约束：用于控制模型中零件之间的运动关系，包括旋转、平移、偏转等。
通过这些关系约束，可以有效地控制模型中零件和组件之间的关系，使得它们满足设计要求。
CAD几何约束与关系设置教程
CAD几何约束与关系设置教程CAD软件是计算机辅助设计的重要工具，它能够帮助我们在设计过程中提高效率和准确性。
在CAD软件中，几何约束与关系设置是其中一个重要的功能，它能够帮助我们以一种结构化的方式定义模型中的几何关系，使得模型更加稳定、可靠。
本文将介绍CAD软件中的几何约束与关系设置技巧，希望对大家有所帮助。
1. 几何约束的概念几何约束是指对模型中的几何要素施加限制条件，使其满足特定的要求。
常见的几何约束包括水平、垂直、平行、垂直、对称等。
通过施加几何约束，我们可以控制模型中的几何关系，使得设计结果更加准确和稳定。
2. 几何约束的设置方法在CAD软件中，设置几何约束可以通过多种方式进行。
一种常见的方式是使用约束工具栏中的图标进行设置。
在CAD软件的工具栏中，通常会有一些与几何约束相关的图标，如水平线、垂直线等。
我们可以选择需要施加约束的几何要素，然后点击对应的图标进行约束设置。
另一种方式是使用菜单栏中的约束命令进行设置。
通过菜单栏中的“编辑”或“约束”选项可以找到相关的约束命令，然后按照提示逐步设置几何约束。
3. 关系设置的概念除了几何约束，关系设置也是CAD软件中的重要功能。
关系设置是指在模型中定义不同几何要素之间的关系，例如，两条线段之间的距离、两个点之间的角度等。
通过定义这些关系，我们可以更好地控制模型的几何特征。
4. 关系设置的设置方法关系设置可以通过CAD软件中的命令或工具进行。
一种常见的方式是使用“约束”选项进行设置。
通过选择需要设置关系的几何要素，然后点击“约束”选项，就可以选择需要定义的关系类型。
在CAD软件中，通常会有多种关系类型可以选择，如垂直、平行、等长等。
我们可以根据实际需求选择适当的关系类型进行设置。
5. 几何约束与关系设置的注意事项在进行几何约束与关系设置时，我们需要注意以下几点。
首先，要根据实际需要选择适当的几何约束和关系类型。
不同的几何约束和关系类型适用于不同的设计要求。
机械系统的自由度和约束
机械系统的自由度和约束机械系统是由各种互相连接和配合的零件组成的，它们通过各种约束和连接方式形成一个协同工作的整体。
在机械领域中，自由度和约束是研究和设计机械系统的重要概念。
本文将详细探讨机械系统中的自由度和约束的概念及其在设计中的应用。
一、自由度的概念及计算方法自由度是指在机械系统中能够独立运动的最小参数数量。
例如，一个物体在三维空间中的运动需要有三个自由度，因为它可以绕三个轴线进行独立的旋转和平移。
一般来说，机械系统的自由度取决于其可变参数的数量。
在计算机械系统的自由度时，我们可以使用以下公式：F = 3N - C - J其中，F代表自由度，N代表物体的自由度数量，C代表约束的数量，J代表关节类型的数量。
通过计算可得出机械系统的自由度。
二、约束的概念及分类约束是指限制机械系统中零件或物体运动的条件。
在机械系统中，约束分为几种不同的类型，具体包括：1. 几何约束：指的是机械系统中物体之间的位置和方向关系的约束。
例如，一根钢杆通过螺旋装配在两个零件之间，就限制了它们的相对位置和方向。
2. 力学约束：指的是机械系统中物体之间的力和力矩关系的约束。
例如，一个受力的杆件在两端受到固定约束，限制了杆件的运动。
3. 运动约束：指的是机械系统中物体的运动范围和运动方式的约束。
例如，一个平台通过导轨固定在一个平面上，只能在平面上做平移运动。
三、自由度与约束的关系自由度和约束在机械系统中相互制约，它们的关系可以通过以下公式表示：F + C = 3N - J这个公式表明，在机械系统中自由度和约束的总和等于可变参数的数量减去关节的数量。
一般来说，自由度和约束的关系是互补的，当自由度增加时，约束相应减少，反之亦然。
四、自由度和约束在机械系统设计中的应用在机械系统的设计中，理解自由度和约束的概念是非常重要的。
通过合理地设置自由度和约束，可以实现机械系统的运动控制和稳定性。
首先，自由度和约束的分析可以帮助我们确定机械系统的运动自由程度。
ansys结构优化制造约束
ansys结构优化制造约束
以下是一些常见的制造约束类型：
1. 几何约束：这包括对零件的尺寸、形状和拓扑结构的限制。
例如，最小孔直径、最大壁厚、最小圆角半径等。
2. 材料约束：这涉及到材料的选择和使用限制。
例如，材料的强度、刚度、密度、可焊性等。
3. 加工约束：这包括对制造工艺的限制，如铸造、锻造、机加工、焊接等。
例如，最小铸造成型角度、最大锻造深度、最小机加工余量等。
4. 装配约束：这涉及到零件之间的装配要求，如配合公差、装配顺序、紧固件类型等。
5. 成本约束：这包括对制造成本的限制，如材料成本、加工成本、时间成本等。
在 Ansys 结构优化中，可以通过定义这些制造约束来指导优化过程，使得设计结果不仅满足结构性能要求，还能够在实际制造中得以实现。
这有助于减少设计迭代次数，提高设计效率，并降低制造成本。
CAD中的约束与关系定义技巧与实例
CAD中的约束与关系定义技巧与实例在CAD设计中，约束与关系定义是非常重要的技巧，它们能够帮助我们确保设计的准确性和一致性。
本文将介绍一些CAD中的约束与关系定义技巧，并结合实例来帮助读者更好地理解和应用。
一、约束的种类与使用技巧CAD软件提供了多种约束方式，主要包括几何约束、尺寸约束和关系约束。
几何约束用于定义图形的形状和位置关系，尺寸约束用于定义图形的尺寸，关系约束用于定义图形之间的关系。
1. 几何约束：几何约束主要包括水平、垂直、平行和垂直等。
使用几何约束时，我们需要注意以下几点：- 选择正确的约束类型，根据设计需求选择相应的几何约束类型。
- 选择正确的对象，确保对应的对象正确选择，以免引起错误。
- 利用CAD软件提供的快捷键，可以更快地应用几何约束。
2. 尺寸约束：尺寸约束用于定义图形的具体尺寸，例如长度、角度等。
使用尺寸约束时，应注意以下几点：- 确保尺寸约束的准确性，通过测量和计算来确定正确的尺寸。
- 避免过多的尺寸约束，过多的尺寸约束可能会导致矛盾和错误。
- 根据设计需要，选择适当的尺寸约束类型，例如直径、半径等。
3. 关系约束：关系约束用于定义图形之间的关系，例如对称、相切、约束到点等。
使用关系约束时，需注意以下几点：- 确保关系约束的合理性，根据实际设计需求来定义关系。
- 选择正确的对象，确保关系约束应用在正确的对象上。
- 应用约束后，需检查并修复可能出现的冲突和错误。
二、实例演示下面通过实例演示来说明约束与关系定义的具体应用。
1. 实例一：矩形的绘制假设我们需要绘制一个具有特定尺寸的矩形，可以按照以下步骤进行：- 使用直线工具绘制矩形的一条边；- 使用添加约束工具选择该边，并添加水平和垂直约束，确保边水平垂直；- 添加尺寸约束，定义矩形的长度和宽度；- 完成矩形的绘制。
2. 实例二：斜线与圆的约束假设我们需要将一条斜线的中点与圆的中心点相连接，并保持相切关系，可以按照以下步骤进行：- 使用直线工具绘制一条斜线，并标注中点；- 使用圆工具绘制一个圆，并标注中心点；- 使用添加约束工具选择斜线的中点和圆的中心点，并添加相切约束；- 完成斜线与圆的约束。
maya约束关系讲解
Maya约束关系是动画制作中非常重要的概念，它允许用户将一个对象的属性绑定到另一个对象的属性上，从而实现各种动态效果。
本文将对Maya中的约束关系进行详细讲解。
首先，约束关系是一种将一个对象的变换（如移动、旋转和缩放）限制为另一个对象的变换的机制。
在Maya中，约束关系可以通过“约束”菜单中的命令创建，其中包括父子约束、几何约束、方向约束、缩放约束和旋转约束等。
1. 父子约束父子约束是最基本的约束关系，它将一个对象的变换与另一个对象绑定在一起。
当父对象发生变换时，子对象也会按照父对象的变换方式进行相应的变换。
2. 几何约束几何约束是一种特殊类型的约束，它允许用户将一个对象的几何形状限制为另一个对象的几何形状。
例如，可以将一个圆柱体的位置和方向与另一个对象的表面相匹配。
3. 方向约束方向约束用于限制一个对象的旋转轴向与另一个对象的旋转轴向对齐。
例如，可以将一个立方体的旋转轴向与另一个对象的旋转轴向对齐。
4. 缩放约束缩放约束用于限制一个对象的缩放比例与另一个对象的缩放比例相同。
例如，可以将一个球体的缩放比例与另一个立方体的缩放比例相匹配。
5. 旋转约束旋转约束用于限制一个对象的旋转角度与另一个对象的旋转角度相同。
例如，可以将一个立方体的旋转角度与另一个圆柱体的旋转角度相匹配。
在使用约束时，需要注意一些事项。
首先，要确保约束的目标对象存在且具有正确的属性。
其次，要避免循环依赖，即一个对象依赖于另一个对象，而后者又依赖于前者。
最后，要注意约束的优先级和冲突问题，以确保动画的正确性和流畅性。
总之，Maya中的约束关系是一种强大的工具，它可以帮助用户快速地创建各种动态效果。
通过熟练掌握不同类型的约束关系，并注意约束使用中的问题，可以大大提高动画制作效率和效果。
Constrain (约束)
Constrain
（约束） 约束）
权重
点约束 目标约束 方向约束 缩放约束 父子约束 几何体约束 法线约束 切线约束 极向量约束 移除目标 设置静止位置 修改约束轴向
目标向量 朝上的向量 全局顶向量的类型 全局顶向量 全局顶物体
描述： 描述：
功能:可约束物体的方向，使物体方向与NURBS表 功能 面或多边形表面的法线矢量对齐。 操作方式:首先 操作方式 首先选择一个或多个物体作为目标物体， 首先 最后选择被约束物体，单击执行。
Constrain
（约束） 约束）
保持偏移 偏移
点约束 目标约束 方向约束 缩放约束 父子约束 几何体约束 法线约束 切线约束 极向量约束 移除目标 设置静止位置 修改约束轴向
约束轴向 权重
描述： 描述：
功能:控制一个物体（被约束物体）缩放，通过缩放 功能 目标物体控制被约束物体的缩放。 操作方式:首先 操作方式 首先选择一个或多个物体作为目标物体， 首先 最后选择被约束物体，单击执行。
Constrain
（约束） 约束）
权重
点约束 目标约束 方向约束 缩放约束 父子约束 几何体约束 法线约束 切线约束 极向量约束 移除目标 设置静止位置 修改约束轴向
目标向量 朝上的向量 全局顶向量的类型 全局顶向量 全局顶物体
描述： 描述：
功能:可约束物体的方向，使物体总是指向曲线方向。 功能 操作方式:首先 操作方式 首先选择一条或多条曲线作为目标物体，最 首先 后选择被约束物体，单击执行。
Constrain
（约束） 约束）
点约束 目标约束 方向约束 缩放约束 父子约束 几何体约束 法线约束 切线约束 极向量约束 移除目标 设置静止位置 修改约束轴向
CAD软件中的完全约束和几何约束
CAD软件中的完全约束和几何约束在使用CAD软件进行设计和建模时，完全约束和几何约束是不可或缺的概念。
它们帮助我们确保设计的准确性和一致性，提高设计的效率。
本文将介绍CAD软件中的完全约束和几何约束的概念以及如何使用它们。
完全约束是指通过添加足够的约束条件，使得建模对象在三维空间中的位置和姿态完全确定。
在CAD软件中，我们可以使用各种类型的约束来实现这一目标。
为了说明完全约束的概念，我们可以以一个简单的示例为例：设计一个带有开关按钮的方形板。
首先，我们通过绘制四条线条创建方形板。
然后，我们需要通过添加约束使得这个板完全约束。
在CAD软件中，完全约束常用的约束类型包括尺寸约束、角度约束和关系约束。
尺寸约束允许我们指定线条或图形的具体尺寸。
例如，我们可以通过添加尺寸约束来确保方形板的边长为50毫米。
这样，无论我们如何移动和变形这个板，它的尺寸始终保持不变。
角度约束允许我们指定线条或图形的具体角度。
例如，我们可以通过添加角度约束来确保方形板的两条对角线相互垂直。
这样，无论我们如何旋转和变换这个板，它的对角线始终保持垂直。
关系约束用于指定线条或图形之间的关系。
例如，我们可以通过添加关系约束来确保方形板的中心点在坐标系的原点上。
这样，无论我们如何移动和旋转这个板，它的中心点始终在原点上。
通过组合使用这些约束，我们可以将方形板的位置和姿态完全固定下来，即使我们尝试以不同的方式移动和变形它，它依然保持不变。
这就是完全约束的作用。
除了完全约束，CAD软件还提供了几何约束，它们用于指定线条和图形之间的几何关系。
几何约束可以让我们根据实际需求来控制形状和结构。
常见的几何约束类型包括水平约束、垂直约束、对称约束和共线约束等。
水平约束用于将线条或图形限制在水平方向上。
例如，我们可以通过添加水平约束来确保方形板的上、下边缘是水平的。
垂直约束用于将线条或图形限制在垂直方向上。
例如，我们可以通过添加垂直约束来确保方形板的左、右边缘是垂直的。
约束的概念及类型
约束的概念及类型：对非自由体的某些位移起限制作用的周围物体称为约束。
对所考察物体起限制作用的其他物体，称为约束。
约束对被约束物体的作用称为约束力或约束反力，也常简称为反力。
对质点系各质点的位置和速度预先施加的几何学或运动学的限制。
只限制系统位置的约束称几何约束；若还限制运动速度，而且这个限制不能化为位置的有限形式，则称为运动约束或微分约束。
约束的数学表达式称为约束方程。
1.约束可以分为完整约束及非完整约束两种类型。
2.约束又可分为定常约束（有时也称为“稳定约束”）、非定常约束两种类型：定常约束的方程式显性不相依于时间；若约束方程式显性相依于时间，则称此约束为非定常约束。
3.在分析力学中，还有稳定约束和非稳定约束的概念。
稳定约束指物体在这些约束力的作用下虚功为零。
这时可以较方便地利用虚功原理对平衡体系进行力学分析。
DCM介绍
DCM介绍1DCM简介DCM全称为Dimensional Constraint Manager（标注约束管理器）。
它是由软件模块的形式发布，可以和应用程序进行集成，来完成二维CAD领域的参数化设计功能。
1.1DCM提供的功能DCM作为一个软件组件，可以操作几何设计来满足给定的约束条件。
DCM 关注于二维空间（或者三维空间的二维子空间）的无界限的直线、圆、点和参变量几何体。
它包括了两类约束，分别是标注约束（长度和角度）以及逻辑（几何）约束（比如平行、垂直、相切和同心）。
当调用DCM进行计算约束时，以下两个步骤会执行：●DCM首先分析几何体之间的相对关系，并且决定使用什么样的解决方案；●DCM重新计算几何体以满足标注约束的需要。
在使用约束的设计过程中，这两个步骤可以识别和求解问题域。
它可以保证几何体不依赖于任何的问题域进行重新求解，同时可以避免任何可能影响几何体的相对位置的改变。
它还可以保证仅仅当标注值改变时快速的进行重新计算（因为求解过程的第一个步骤不需要进行重复）。
为了给设计者提供最大的灵活性，DCM使用的算法与几何约束体以及标注约束的顺序是无关的，也就是说可以在任意时刻添加、删除以及改变约束。
通过上述机制，应用程序可以通过恢复相关的约束几何体以及标注约束找回先前的状态。
DCM的一个最主要的特性是它可以用来处理欠约束和过约束数据，这样用户就可以很容易的建立完全约束。
欠约束是指没有足够的标注和逻辑约束来唯一的确定几何体数据；而过约束是指几何体数据含有过多的或者相冲突的标注和逻辑约束。
欠约束几何体通过计算可以满足应用到其的任何约束，即使这些约束不能唯一的定义这个几何体。
这种情况下，应用程序可以影响DCM返回的实际的求解值。
1.2在应用程序中使用DCMDCM有一个很大的优点，就是它专门设计为一个模块，可以加入到任何的应用程序中。
在任何可能的地方，DCM总是使用非迭代的算法从而使得DCM运算速度非常快。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
几何约束类型
约束类型 固定
完全固定 重合 同心 共线 点在曲线上 点在线串上
中点
页码，1/3
描述 根据选定几何体的类型，定义几何体的固定特性，如下所示： 点 － 固定位置。 直线 － 固定角度。 直线、圆弧或椭圆弧端点 － 固定端点的位置。 圆弧中心、椭圆弧中心、圆心，或椭圆中心 － 固定中心位置。 圆弧或圆 － 固定半径和中心的位置。
注释: 约束草图时，用固定曲线自身的方法固定圆弧与固定圆 弧中心点的方法有一个区别。您选取哪一种会影响到草 图能否被正确（且方便）地约束。
椭圆弧或椭圆 － 固定半径和中心的位置。 样条控制点 － 固定控制点的位置。 创建足够的约束，以便通过一个步骤来完全定义草图几何形状的位置 和方向。
定义两个或多个有相同位置的点。
2012-12-1
几何约束类型
页码，3/3
关联修剪
偏置
相关偏置（原有 的）
偏置曲线命令对当前装配中的曲线链、投影曲线或曲线/边进行偏置， 并使用偏置约束来对几何体进行约束。
这是用传统的“偏置曲线”选项进行偏置的抽取曲线上的一个约束。
file://D:\nx6.0\UGDOC\html_files\sketcher\sk_geom_types.html
2012-12-1
定义两个或多个有相同中心的圆或椭圆弧。
定义两条或多条位于相同直线上或穿过同一直线的直线。
定义一个位于点在曲线上的位置。
定义一个位于抽取线串上的点的位置。（这是唯一可应用于抽取线串的 约束。）您必须先选择。
注释: 当您选择抽取线串的一个曲线段时，会显示一个“快速 拾取”对话框让您选择曲线、抽取曲线或者线串。
修剪
定义一条竖直直线。
定义两条或多条直线或椭圆，使其互相平行。
定义两条直线或椭圆，使其互相垂直。
定义两个对象，使其相切。
定义两条或多条直线，使其长度相同。
定义两个或多个圆弧，使其半径相等。
定义一条有固定长度的直线。
定义一条有固定角度的直线。
定义两个对象，使其互相成为对方的镜像。
定义一个样条（选择一个定义点）以及另一个对象，使其在选定点相 切。 当两个端点都移动时（即当您更改在端点之间创建的水平约束时）， 样条会适当缩放，以保持其初始形状。 当移动两个端点时（即更改端点之间的水平约束值），样条会在水平方 向上缩放，但是保持竖直方向上的原始尺寸。样条显示到草图中。
定义一点的位置，使其与直线或圆弧的两个端点等距。 注释: 对于中点约束，可在除了端点以外的任意位置选择曲 线。
定义一条水平直线。
file://D:\nx6.0\UGDOC\html_files\sketcher\sk_geom_types.html
2012-12-1
几何约束类型
页码，2/3
水平 竖直 平行 垂直 相切 等长度 等半径 恒定长度 恒定角度 镜像 曲线斜率 缩放，均匀 缩放，非均匀
注释: 如果其内部所有定义点都被约束，则无法将“缩放”约 束应用到样条中。
修剪配方曲线命令关联地修剪那些关联地投影或相交到草图的曲线并 创建一个修剪约束。 这是样条上的一个约束，该样条已用“编辑曲线”→“修剪曲线”对话 框上的关联输出选项进行修剪。
file://D:\nx6.0\UGDOC\html_files\sketcher\sk_geom_types.html
