装配尺寸链的解法
装配尺寸链的解算示例和尺寸链的计算
7.补偿环——尺寸链中预先选定某一组成环，可以通过改变其大小或位置，使封闭环达到规定的要求，该组成环为补偿环。
二、尺寸链的形成为分析与计算尺寸链的方便，通常按尺寸链的几何特征，功能要求，误差性质及环的相互关系与相互位置等不同观点，对尺寸链加以分类，得出尺寸链的不同形式。
1.长度尺寸链与角度尺寸链①长度尺寸链——全部环为长度尺寸的尺寸链②角度尺寸链——全部环为角度尺寸的尺寸链2.装配尺寸链，零件尺寸链与工艺尺寸链①装配尺寸链——全部组成环为不同零件设计尺寸所形成的尺寸链②零件尺寸链——全部组成环为同一零件设计尺寸所形成的尺寸链③工艺尺寸链——全部组成环为同一零件工艺尺寸所形成的尺寸链。
工艺尺寸指工艺尺寸，定位尺寸与基准尺寸等。
装配尺寸链与零件尺寸链统称为设计尺寸链装配尺寸链的解算示例=（标准件）封闭环的公称尺寸为零，即，先将各组于内尺寸的组成环按基孔制，孔中心距按对称分布决定其极限偏差。
不过需要留一个组成环，其极限偏差确定后计算得到。
该组成环称为协调环。
此处A s为垫圈，容易加工，且其他尺寸都便于用通用量具测量，故选A s为协调环。
由此确定除协调环外各环的极限偏差为:最后计算确定协调环为: （2）不完全互换法。
采用不完全互换法时，装配尺寸链采用概率法公式计算。
当各组成环尺寸服从正态分布时封闭环公差T o与各组成环公差T t的关系满足。
若各组成环尺寸不服从正态分布，则取封闭环公差T o与各组成环公差T t的关系满足。
K依具体分布而定，一般可以取K=1.2~1.6。
仍然以图57-4所以示的装配关系简图是基本尺寸，装配精度要求为例，设各组成环尺寸服从一个标准件A4的尺寸链，取各组成环的平均公差T（mm）为:一般平面装配尺寸链中，组成环对封闭环的误差传递系数的绝对值一般不等于1，需要先根据几何关系建立尺寸链方程后，再确定误差传递系数。
图57-8a为哥德式直线滚动导轨副的装配关系，图57-8b为一对沟槽的钢球接触关系。
装配尺寸链的解算示例和尺寸链的计算
7.补偿环——尺寸链中预先选定某一组成环，可以通过改变其大小或位置，使封闭环达到规定的要求，该组成环为补偿环。
二、尺寸链的形成为分析与计算尺寸链的方便，通常按尺寸链的几何特征，功能要求，误差性质及环的相互关系与相互位置等不同观点，对尺寸链加以分类，得出尺寸链的不同形式。
1.长度尺寸链与角度尺寸链①长度尺寸链——全部环为长度尺寸的尺寸链②角度尺寸链——全部环为角度尺寸的尺寸链2.装配尺寸链，零件尺寸链与工艺尺寸链①装配尺寸链——全部组成环为不同零件设计尺寸所形成的尺寸链②零件尺寸链——全部组成环为同一零件设计尺寸所形成的尺寸链③工艺尺寸链——全部组成环为同一零件工艺尺寸所形成的尺寸链。
工艺尺寸指工艺尺寸，定位尺寸与基准尺寸等。
装配尺寸链与零件尺寸链统称为设计尺寸链装配尺寸链的解算示例=（标准件）封闭环的公称尺寸为零，即，先将各组于内尺寸的组成环按基孔制，孔中心距按对称分布决定其极限偏差。
不过需要留一个组成环，其极限偏差确定后计算得到。
该组成环称为协调环。
此处A s为垫圈，容易加工，且其他尺寸都便于用通用量具测量，故选A s为协调环。
由此确定除协调环外各环的极限偏差为:最后计算确定协调环为: （2）不完全互换法。
采用不完全互换法时，装配尺寸链采用概率法公式计算。
当各组成环尺寸服从正态分布时封闭环公差T o与各组成环公差T t的关系满足。
若各组成环尺寸不服从正态分布，则取封闭环公差T o与各组成环公差T t的关系满足。
K依具体分布而定，一般可以取K=1.2~1.6。
仍然以图57-4所以示的装配关系简图是基本尺寸，装配精度要求为例，设各组成环尺寸服从一个标准件A4的尺寸链，取各组成环的平均公差T（mm）为:一般平面装配尺寸链中，组成环对封闭环的误差传递系数的绝对值一般不等于1，需要先根据几何关系建立尺寸链方程后，再确定误差传递系数。
图57-8a为哥德式直线滚动导轨副的装配关系，图57-8b为一对沟槽的钢球接触关系。
尺寸链的几种解法在发动机装配中的应用
d. 针对不同的柴油机, 在保证各性能参 内燃机 1999 年第 4 期
数满足要求的前提下, 应分析采用具体的措施。
参考文献
1. 陈大荣主编. 船舶柴油机设计修订本 1 北京: 国防 工业出版社, 1985
的配合, 就是直接选配来保证其间隙的。
2. 3 零件分组选配法 (分组法)
当某些零件精度较高、生产批量较大时,
如连杆、活塞、活塞销的配合, 若采取极限值
解尺寸链, 往往各组成环的公差很小, 造成加
工困难和成本提高, 这时应采用分组互换法。
分组互换法的实质是, 先将组成环的公
差扩大若干倍, 达到经济加工精度的要求, 然
2 常用的装配方法
2. 1 零件完全互换装配法 (极值法) 它是从尺寸链各环的极值出发来进行计
算的, 能够完全保证互换性。应用此法不考虑 实际尺寸的分布情况, 装配时, 全部产品的组 成环都不需挑选或改变其大小和位置, 装入 后即能达到公差要求。 此种方法一般从零件 的加工精度上都给予了保证。 在更换零件时 不需选配, 也不用作任何补充加工, 就能符合 装配的技术要求。例如, 某些高速柴油机的轴 瓦, 就是完全互换的轴瓦。但此装配法并不排 斥装配时的必要检查。 2. 2 零件大数互换装配法 (概率法)
b. 可动补偿件—— 将连接机构中某一 零件移动一定距离的方法来达到装配精度, 如气门间隙的调整、配气定时和喷油定时等。
调整法在装配时不需修配, 容易组织流 水生产, 其中可动补偿件在内燃机中应用较 广。 利用它, 不但便于达到封闭环的精度要 求, 且零件磨损后, 也易于恢复原来的精确 度。
钳工装配尺寸链

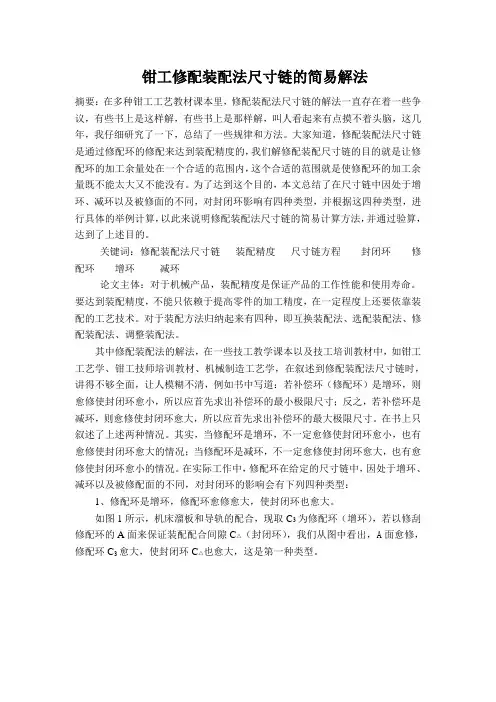

钳工修配装配法尺寸链的简易解法摘要：在多种钳工工艺教材课本里，修配装配法尺寸链的解法一直存在着一些争议，有些书上是这样解，有些书上是那样解，叫人看起来有点摸不着头脑，这几年，我仔细研究了一下，总结了一些规律和方法。
大家知道，修配装配法尺寸链是通过修配环的修配来达到装配精度的，我们解修配装配尺寸链的目的就是让修配环的加工余量处在一个合适的范围内，这个合适的范围就是使修配环的加工余量既不能太大又不能没有。
为了达到这个目的，本文总结了在尺寸链中因处于增环、减环以及被修面的不同，对封闭环影响有四种类型，并根据这四种类型，进行具体的举例计算，以此来说明修配装配法尺寸链的简易计算方法，并通过验算，达到了上述目的。
关键词：修配装配法尺寸链装配精度尺寸链方程封闭环修配环增环减环论文主体：对于机械产品，装配精度是保证产品的工作性能和使用寿命。
要达到装配精度，不能只依赖于提高零件的加工精度，在一定程度上还要依靠装配的工艺技术。
对于装配方法归纳起来有四种，即互换装配法、选配装配法、修配装配法、调整装配法。
其中修配装配法的解法，在一些技工教学课本以及技工培训教材中，如钳工工艺学、钳工技师培训教材、机械制造工艺学，在叙述到修配装配法尺寸链时，讲得不够全面，让人模糊不清，例如书中写道：若补偿环（修配环）是增环，则愈修使封闭环愈小，所以应首先求出补偿环的最小极限尺寸；反之，若补偿环是减环，则愈修使封闭环愈大，所以应首先求出补偿环的最大极限尺寸。
在书上只叙述了上述两种情况。
其实，当修配环是增环，不一定愈修使封闭环愈小，也有愈修使封闭环愈大的情况；当修配环是减环，不一定愈修使封闭环愈大，也有愈修使封闭环愈小的情况。
在实际工作中，修配环在给定的尺寸链中，因处于增环、减环以及被修配面的不同，对封闭环的影响会有下列四种类型：1、修配环是增环，修配环愈修愈大，使封闭环也愈大。
如图1所示，机床溜板和导轨的配合，现取C3为修配环（增环），若以修刮修配环的A面来保证装配配合间隙C△（封闭环），我们从图中看出，A面愈修，修配环C3愈大，使封闭环C△也愈大，这是第一种类型。
装配尺寸链_计算及装配方法)
修配法装配计算实例-1
6
10
为减环
11
12
修配法装配计算实例-1
13
14
修配法装配计算实例-2
7
15
16
17
18
19
20
21
22
修配装配法的主要优缺点
修配装配法的主要优点是： 组成环均能以加工经济精度制造，但却可获得较高
的装配精度。 不足之处是：增加了修配工作量，生产效率低，对
内容简介
装配尺寸链的计算：完全互换法尺寸链、统计互换法尺 寸链、分组装配法、修配装配法、固定调整法尺寸链的 解算及设计尺寸公差的确定原则。
1
分组装配法 采用分组装配法装配时，组成环仍按加工经济精度制 造，不同的是要对组成环的实际尺寸逐一进行测量并 按尺寸大小分组，装配时被装零件按对应组号配对装 配，最终达到规定的装配精度要求。
5
4
5
6
7
8
修配法装配
在单件生产、小批生产中装配那些装配精度要求高、 组成环数又多的机器结构时，常用修配法装配。采用 修配法装配时，各组成环均按加工经济精度加工，装 配时封闭环所积累的误差通过修配装配尺寸链中某一 组成环尺寸（此组成环称为修配环）的办法，达到规 定的装配精度要求。选择修配环的一般原则是：选择 易于加工且装拆方便的零件作修配环，不选同属几个 尺寸链的公共环作修配环。
31
32
33
34
固定调整法-2
9
35
36
37
38
39
40
41
42
43
44
在机器装配中，通过调整被装零件的相对位置，使 误差相互抵消，可以提高装配精度，这种装配方法 称为误差抵消调整法。
§5-3 装配尺寸链
增环和减环的判断 与封闭环串联的尺寸是减环；与封闭环共基线的并联尺寸 是增环。A1，B1，C2，C3是增环，A2，B2，B3，C1是 减环。 串联的组成环性质相同、共基线并联的组成环性质相反 （即一增一减)。
封闭环极限尺寸及公差
封闭环的基本尺寸＝（所有增环基本尺寸之和）－（所 有减环基本尺寸之和)
0.01 mm，Ｂ2= 0
600 0.06
ＢΔ基本=B1增环基本之和-（B2+B3）减环基本之和 Ｂ3=B1-B2-B Δ =80-60-0 =20mm
ＢΔ最大=B1最大-（B2最小+B 3最小） Ｂ3最小=B1最大-B2最小-B Δ最大 =80.1-59.94-0.3 =19.86mm ＢΔ最小=B1最小-（B2最大+B 3最大） Ｂ3最大=B1最小-B2最大-B Δ最小 =80-60-0.1 =19.9mm
A4最小=122.20+28.10-4.95-4.95-0.7=139.70mm 封闭环的最小极限尺寸＝（所有增环最小极限 尺寸之和）－（所有减环最大极限尺寸之和） A0最小=A1最小+A2最小-A3最大-A4最大-A5最大 A4最大=122+28-5-5-0.2=139.80mm
0.20 协调环 A4= 140 0.30
3、修配法解尺寸链
例；精度要求为卧式车床前后顶尖中心线只许尾座高出 0～0.06mm。已知A1＝202mm，A2＝46mm，A3＝ 156mm，组成环经济公差分别为δ 1＝δ 3＝0.1mm(镗模 加工)，δ 2＝0.5mm(半精刨)。试用修配法解该尺寸链。
解： 1，绘制尺寸链图，如图a所示。
实际生产中通常把尾座体和尾座底板的接触面先配制好， 并以尾座底板的底面为定位基准，精镗尾座体上的顶尖 套孔，其经济加工精度为0.1mm。装配时尾座体与底板 是作为一个整体进入总装的，因此原组成环A2和A3合并 成一个环A2、3，图b所示。此时，装配精度取决于A1的 制造精度(δ 1＝0.1mm)及A2、3的制造精度(δ 2、3＝ 0.1mm)选A2、3为修配环。
用概率法求解装配尺寸链的装配方法
用概率法求解装配尺寸链的装配方法
装配尺寸链是指由多个零件组成的装配系统，其中每个零件的尺寸都有一定的偏差。
采用概率法求解装配尺寸链的装配方法可以通过以下步骤进行：
1. 确定装配尺寸链的目标：比如确定装配尺寸链的总体装配尺寸范围或者确定特定的装配尺寸要求。
2. 收集零件尺寸数据：收集零件尺寸的相关数据，包括每个零件的标准尺寸和尺寸偏差。
3. 建立概率模型：根据零件尺寸数据，建立概率模型来描述零件尺寸的分布情况。
常用的概率分布有正态分布、均匀分布等。
4. 计算总体装配尺寸分布：根据概率模型，计算不同组合零件的总体装配尺寸分布情况。
可以用概率密度函数或者累积分布函数表示。
5. 确定装配尺寸范围：根据装配尺寸链的目标，确定满足要求的装配尺寸范围。
可以根据总体装配尺寸分布的累积分布函数计算。
6. 选择装配方法：根据确定的装配尺寸范围，选择合适的装配方法。
可以根据装配尺寸的偏差大小，选择适当的调整方法，比如调整零件尺寸、采用适当的装配顺序等。
7. 进行装配实验：根据选择的装配方法，进行实际的装配实验，验证装配尺寸链的装配效果。
需要注意的是，概率法求解装配尺寸链的装配方法是一种统计方法，结果可能存在一定的误差。
因此，在实际应用中，需要根据具体
情况进行合理的调整和优化。
典型装配案例尺寸链分析
典型装配案例尺寸链分析一、问题描述
二、尺寸链计算
案例分析
1、本装配案例中，偏差的传递来源于两部分：各孔/销的尺寸公差与各
自的位置度公差。
通过A-B、B-C两次装配，偏差将会累积于C1孔，因此所求的C1孔差这些差值（大于
直径及其尺寸公应当包容偏的累计总等于）。
2、考虑到孔A 1、A3均位于Plate 上，A板本身的定位偏差将对两孔造成
A不独立的同向偏差传递，尺寸链中相互抵消，不予考虑。
3、由案例中的装配关系可以看出，Y向和X向的偏差传递方式相同，因此
只需考虑一个方向进行计算即可。
4、本例可利用极值法或概率法进行计算，极值法对偏差的要求更为
严格，
现假设各尺寸环符合正态分布，以生产中常用的概率法进行计算。
装配尺寸链与其计算
解：
（3）确定协调环
A0max=A1max+A2max-A3min-A4min-A5min A4min=A1max+A2max-A3min-A5min-A0max =122.02+28.10-4.95-4.95-0.7 =139.70(mm)
解：
（3）确定协调环
A0min=A1min+A2min-A3max-A4max-A5max A4max=A1min+A2min-A3max-A5max-A0min =122+28-5-5-0.2 =139.80(mm) 0.20 故： A4 140 0.30 (mm)
定义：根据装配精度（即封闭环公差）对装 配尺寸链进行分析，并合理分配各组成环公 差的过程，称解装配尺寸链。
等公差原则 当已知封闭环公差求组成环公差时，应先按 “等公差原则”（即每个组成环分得的公差相等） 结合各组成环尺寸的大小和加工的难易程度，将 封闭环公差值合理分配给各组成环，调整后的各 组成环公差值和仍等于封闭环公差。
中间计算可用于设计计算与工艺计算，也可用于验算。
• 例题1：如图所示齿轮轴装配中，要求装配后齿轮端面和箱 0.01 体凸台面之间具有0.1-0.3mm的间隙。已知B1= 800 0 mm,B2= 600.06 mm，问B3尺寸应控制在什么范围内才能 满足装配要求？
解： 1）根据题意绘制尺寸简图 2）确定封闭环为B0，增环
（2）大数互换法 条件： •设各环尺寸正态分布，尺寸分布中心与公差带中心重合。 •相关零件公差平方之和的平方根小于或等于装配允许公差
m n i 1
T0
Ti
2
实质是将组成环公差适当放大，零件容易加工。但有极少 数产品精度超差。只有大批量生产时，加工误差才符合概 率规律。故统计互换装配法常用于大批量生产、装配精度 要求较高环数较多（大于4）的情况。
第8章第3节装配尺寸链
Fig. 8 - 18
Table 8-2
选用分组装配时的原则如下：
(1) 配合件的公差值应相等，公差增大要同方向增大，增大倍数 就是分组数，以保证分组后各组的配合性质、精度与原来要求相 同。
结束
(2) 分布规律要相同。零件的尺寸分布符合正态分布且分布中心处 于理想位置，零件分组后可以互相配套。
Relative to group 1
T0 m
0 . 25 5
mm 0 . 11 mm
A3为包容(孔、槽)尺寸，较其他零件难加工。现选
A3为协调环，则应以平均统计公差为基础，参考各零
件尺寸和加工难度，从严选取各组成环公差。
T1=0.14mm，T2=T5=O.08mm，其公差等级为IT11。
A 4 3 0 .05 mm
0
(标准件)，T4 = 0.05 mm，
除协调环外，其余按“入体原则（基准制）”标
注，来确定极限偏差。入体方向不明的尺寸，按“对
称偏差”标注。
选择尺寸链中的一环作为协调环，其公差带的位置 由尺寸链求得，以保证装配精度要求。 标准件或公共环不能作为协调环。
(2)大数互换装配法(概率法)
大数互换装配法相对于完全互换装配法，可以增
加组成环公差，降低加工成本，但可能会出现少量不
合格品。 对于正态分布的直线尺寸链，各组成环平均统计公 差为
T avqA TA 0 m
(8—3)
例8—1
如图8—17所示齿轮与轴组件装配，齿轮空套在
轴上，要求齿轮与挡圈的轴向间隙为0．1～0．35mm。
已知各相关零件的基本尺寸为：A1=30mm，A2=5mm，
A3=43mm，A4= 3 0 mm (标准件)，A5=5mm。试用完 0 . 05 全互换装配法确定各组成环的偏差。
尺寸链解算方法
i 1
i m 1
三、直线尺寸链的计算方法
当计算出各环的公差、平均尺寸、平均偏差之后，
应按将该环的公差对平均尺寸按双向对称分布，即写
成
Ai
T
(A) i 2
然后将之改写成上下偏差的形式，即
ESAi
Ai
T
Ai
2
EIAi
Ai
T
Ai
2
小结
概率法特点：
以概率论理论为基础，计算科学、复杂、经济效果好，适用于 环数量较多的大批量生产。
2、反计算——已知封闭环，求各组成环。
3、中间计算——已知封闭环和部分组成环的基本尺寸 及公差，求其余的一个或几个组成环基本尺寸及公差 （或偏差）。
例1
零件结构图如右所示 加工工艺如下:
1) 镗内孔至 39.600.062
2) 插键槽至尺寸A1 3) 热处理
4) 磨内孔至尺寸 4000,025同时间接保证
下偏差 0.031
0 0 0
公差
TZ1 TZ2 TJ1 TJ2 TL
公差
0.1565 0.025 0.062 0.2
传递系数
1 0.5 -0.5
小结
极值法特点：
简便、可靠，但当封闭环公差较小，组成环数目较多时，分摊 到各组成环的公差可能过小，从而造成加工困难，制造成本增加， 在此情况小，常采用概率法进行尺寸链的计算。
极值法
1 、封闭环的基本尺寸
m n
A0 Az Aj
z1
j1
3、封闭环下偏差计算公式
m
n
EI0 EIz ESj
z1
j1
2、封闭环上偏差计算公式
m
n
ES0 ESz EIj
修配装配法
增环 Ai 组成环 Ai 尺寸链的组成 减环 Ai
封闭环 A0
2. 封闭环
在零件加工或机器装配过程中，间接得到的环
（或最后形成的环）。表示方法：A0。
2.1 封闭环的特点 (1) 由于封闭环是最后形成的，因此在加工或装配完成前,
它是不存在的。
(2) 封闭环的基本属性为“派生”，表现为尺寸间接获得。
同时出现极限尺寸的概率很小，特别是当环数较 多时，出现概率更低。概率论法就是考虑加工误 差分布的情况，运用概率论原理求解尺寸链的一 种方法。 优点：更为科学、合理。
注意：工艺尺寸链计算常采用极值法。
二、尺寸链的计算公式
1. 极值法计算公式 a) 封闭环的基本尺寸计算
m n
A0 Ai Ai
c) 封闭环上、下偏差的计算 m n ES0 ES（A） EI（A） i i
i 1 i 1
n EI0 EI（A） ES（A） i i m i 1 i 1
m——增环数 n ——减环数
封闭环的上偏差等于增环上偏差之和减去减环下偏差 之封闭环的下偏差等于增环下偏差之和减去减环上偏 差.
图1-1 工艺尺寸链
三、尺寸链的建立
①找封闭环 找出间接获得（或间接保证)的尺寸 A0。在装配尺寸链中，装配精度就是 封闭环；而在工艺尺寸链中，如果加 工方案发生改变，则封闭环和组成环 就会发生变化。如图1-3所示定位套 尺寸链。
1）当以表面3定位，车削表面1获得尺寸A1 ，然 后以表面1为测量基准车削表面2获得尺寸A2时， 则间接获得的尺寸A0即为封闭环
，是包括了封闭环尺寸变动时一
切可能出现的尺寸，即尺寸出现在范围内的概率为100%；而
T0 概率解法时的 Tm ，是正态分布下取误差范围内的尺寸 mn
专题四 装配方法与装配尺寸链
问：按最小修配量原则，确定修配环的尺寸；计算最大修配量
第29页
第30页
第31页
第32页
第33页
第34页
第35页
第36页
第37页
第38页
第39页
第40页
第41页
第42页
第43页
第44页
第45页
第46页
第47页
第48页
第49页
装配方法和装配尺寸链计算
第 1页
提纲
装配方法与装配尺寸链
装配尺寸链解算 装配技术
