第十章 输电线路试验与检测
电力系统中输电线路监测及检查要点
电力系统中输电线路监测及检查要点随着电力系统的发展，输电线路已经成为传输电能的主要方式之一。
为了确保输电线路的安全可靠运行，需要对其进行定期的监测和检查。
下面将针对输电线路监测及检查的要点进行详细介绍。
一、输电线路的监测1. 负荷监测：监测输电线路的负荷情况，及时发现和处理负荷过载或不均衡的情况，保证输电线路的安全运行。
2. 电气参数监测：监测输电线路的电压、电流、频率等电气参数，以确保输电设备的正常运行。
3. 温度监测：对输电线路的温度进行实时监测，及时发现温度异常情况，预防输电线路的过热和断线等故障。
4. 风速监测：监测输电线路所处区域的风速情况，及时采取措施防止风吹导致输电线路的倾斜、断裂等安全事故。
5. 湿度监测：监测输电线路所处区域的湿度情况，避免湿气对输电设备的腐蚀和损坏。
9. 监测系统故障自检：定期对输电线路监测系统进行自检，确保监测系统正常运行。
1. 线路结构检查：检查输电线路的支架、绝缘子、导线等结构件的安装情况和运行状态，确认其是否存在松动、断裂、腐蚀等情况。
2. 绝缘子检查：检查输电线路上的绝缘子的外观和介电强度，及时更换老化或损坏的绝缘子，以保证输电线路的绝缘性能。
4. 支架检查：检查输电线路的支架的安装情况和稳定性，及时加固或更换老化或损坏的支架。
5. 地线检查：检查输电线路的地线的接地情况和接地电阻，确保输电线路的安全接地。
6. 绝缘子串检查：检查绝缘子串的串间和串内的电气连接情况，确保绝缘子串的传导性能。
7. 输电塔检查：检查输电塔的结构完整性和稳定性，及时发现并处理输电塔的倾斜、断裂等情况。
8. 环境检查：检查输电线路所处区域的环境情况，及时清除树木、杂草等对输电线路的影响。
三、红外线测温监测1. 采用其它检验方法对输电线路进行故障传感监测。
2. 采用红外线热像检查方式，对输电线路相关设备进行定期的故障检查。
3. 针对输电线路的关键部位进行红外线测温，对热点进行定位和记录。
第10章 输电线路状态监测与故障诊断(《电气设备状态监测与故障诊断技术》中国电力出版社2016年出版)课件
②超声波法。
③温度测量。
1）光时域反射技术。 2）光频域反射技术。
（3）绝缘子状态监测。 ①脉冲计数法。脉冲计数法就是在给定时间内，纪律承受工作电压 下的污秽绝缘子超过一定幅值的泄漏电流脉冲数。绝缘子表面污秽 程度越严重，出现的泄漏电流的频率和幅值也越大。这种方法可对 正常运行下的整条线路或地区的绝缘子进行连续监测。其原图如下 图。
④环境老化。大气中的水分、污染、氧化物和辐射都会对绝缘子的 性能造成影响。
10.5 输电线路状态监测与故障诊断系统
10.5.1 架空输电线路状态在线监测系统 随着电力系统向智能电网方向发展，迫切需要集远程在线监测与后 台数据管理和故障诊断于一体的系统。因此一种集远程分布在线监 测与模糊逻辑诊断和数据管理于一体的高压输电线路状态监测系统 应运而生。输电线路在线监测网有网省公司监测中心、地市局监测 中心、通信网络、监测信息网、线路监测采集系统五部分组成。
②脉冲电流法。通过测量绝缘子电晕脉冲电流的方法来判断绝缘子 的运行状况。
10.4 输电线路故障分析
10.4.1 架空输电线路故障分析 1、 输电线短路 输电线路短路故障指的是输电 线路之间或导线与大地之间形 成导电通路而使输电线路收到 损害的故障。一般是由于绝缘 失效或义务搭接造成的输电导 线之间或线路与大地之间的短 路。通常有单相接地短路、两 相短路、三相短路和两相接地 短路。如右图所示输电线路接 地短路故障。
（2）电力电缆线路。电力电缆 是指外包绝缘的绞合导线，有的 还包有金属外皮并加以接地。
如下图所示。
电力电缆的基本结构必须由线芯、
绝缘层、屏蔽层和保护层四部分 组成。如下图所示。
电力系统中输电线路监测及检查要点
电力系统中输电线路监测及检查要点电力系统中输电线路的监测及检查是确保电力系统安全运行的重要环节。
正确的监测和及时的检查能够发现问题并采取相应的措施，保障电力线路的正常运行和安全稳定。
一、输电线路的检查内容：1.输电线路的外观检查：（1）检查输电线路的支架、绝缘子、杆塔、地线等部件的完好性和固定情况。
（2）检查线路的杆塔和绝缘子是否有损坏、破裂、脱落等情况。
（3）检查线路的地线是否完好、接地是否良好。
（4）检查线路的通道是否畅通，是否有外来物体阻挡。
4.输电线路的绿化检查：（1）检查线路附近的植被是否有过度生长，是否需要进行修剪。
（2）检查线路附近是否有植物根系破坏基础，是否需要采取防护措施。
二、输电线路监测的方法：1.定期巡视：（1）定期巡视线路，发现问题及时处理。
（2）巡视要做到细致认真，不能漏检。
2.遥感监测：（1）通过遥感技术对输电线路的外观进行监测，及时发现线路的损坏情况。
（2）利用无人机等工具对线路进行航测，获取高清图像，做到全面监测。
3.红外测温：（1）利用红外测温仪对输电线路进行红外热成像，检测线路的热量分布情况，发现问题隐患。
（2）进行红外测温时，要考虑环境因素的影响，以及设备本身的误差。
4.在线监测：（1）通过在输电线路上布置传感器等装置，实时监测线路的电流、电压、温度等参数。
（2）利用在线监测系统，可以实时获取线路的工作状态，及时发现异常，并采取措施。
2.监测和检查要全面：（1）不仅要检查线路的外观，还要检查线路的电气性能、杆塔基础等情况。
（2）利用多种监测方法，做到全方位监测。
3.监测和检查要专业：（1）监测和检查工作要由专业人员进行，熟悉相关标准和操作规程。
（2）及时进行培训和学习，提升专业素养。
1.确保电力系统的安全运行：（1）及时发现和处理线路的问题，避免事故的发生。
（2）确保电力系统的稳定供电。
2.降低维护成本：（1）通过定期检查和维护，及时发现线路的问题，避免出现大的故障，降低维护成本。

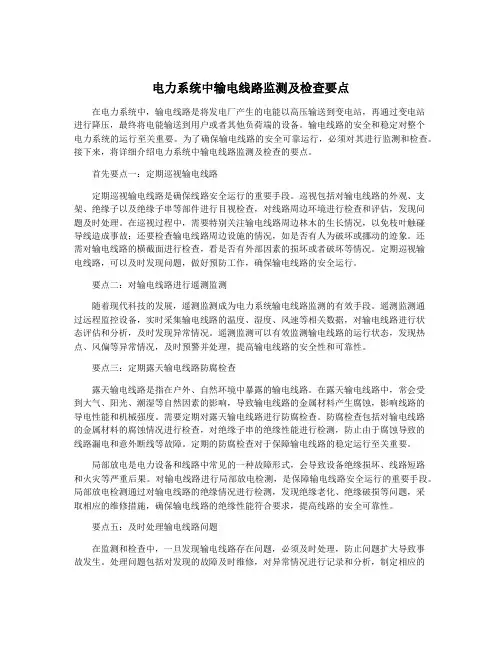

电力系统中输电线路监测及检查要点
电力系统中输电线路监测及检查要点在电力系统中，输电线路是将发电厂产生的电能以高压输送到变电站，再通过变电站进行降压，最终将电能输送到用户或者其他负荷端的设备。
输电线路的安全和稳定对整个电力系统的运行至关重要。
为了确保输电线路的安全可靠运行，必须对其进行监测和检查。
接下来，将详细介绍电力系统中输电线路监测及检查的要点。
首先要点一：定期巡视输电线路定期巡视输电线路是确保线路安全运行的重要手段。
巡视包括对输电线路的外观、支架、绝缘子以及绝缘子串等部件进行目视检查，对线路周边环境进行检查和评估，发现问题及时处理。
在巡视过程中，需要特别关注输电线路周边林木的生长情况，以免枝叶触碰导线造成事故；还要检查输电线路周边设施的情况，如是否有人为破坏或挪动的迹象。
还需对输电线路的横截面进行检查，看是否有外部因素的损坏或者破坏等情况。
定期巡视输电线路，可以及时发现问题，做好预防工作，确保输电线路的安全运行。
要点二：对输电线路进行遥测监测随着现代科技的发展，遥测监测成为电力系统输电线路监测的有效手段。
遥测监测通过远程监控设备，实时采集输电线路的温度、湿度、风速等相关数据，对输电线路进行状态评估和分析，及时发现异常情况。
遥测监测可以有效监测输电线路的运行状态，发现热点、风偏等异常情况，及时预警并处理，提高输电线路的安全性和可靠性。
要点三：定期露天输电线路防腐检查露天输电线路是指在户外、自然环境中暴露的输电线路。
在露天输电线路中，常会受到大气、阳光、潮湿等自然因素的影响，导致输电线路的金属材料产生腐蚀，影响线路的导电性能和机械强度。
需要定期对露天输电线路进行防腐检查。
防腐检查包括对输电线路的金属材料的腐蚀情况进行检查，对绝缘子串的绝缘性能进行检测，防止由于腐蚀导致的线路漏电和意外断线等故障。
定期的防腐检查对于保障输电线路的稳定运行至关重要。
局部放电是电力设备和线路中常见的一种故障形式，会导致设备绝缘损坏、线路短路和火灾等严重后果。
电力系统中输电线路监测及检查要点
电力系统中输电线路监测及检查要点电力系统中输电线路的监测和检查非常重要，它可以确保输电线路的安全运行，及时发现线路的故障和隐患，及时采取措施，保障供电的可靠性。
下面是输电线路监测和检查的要点。
一、线路外观检查1. 对线路档距、档距检查，检查线路的档距是否与设计要求相符，是否有绝缘子串悬垂、过度大等情况。
2. 对线路杆塔、支撑物等进行外观检查，检查是否有变形、倾斜、开裂等情况，以确保线路结构的稳定。
3. 对绝缘子串进行检查，检查是否有断裂、开裂、污秽等情况，保证绝缘子串的完好性，防止线路闪络、串击等故障。
二、线路导线的监测1. 对导线进行过渡片的检查，检查过渡片是否固定牢固，没有松动，确保过渡片的接触良好，减少接触阻抗。
2. 对导线导线夹进行检查，检查导线夹是否完好，夹紧不松动，以保证导线的导电性能。
3. 对导线表面进行检查，检查导线是否有明显的腐蚀、氧化等情况，及时处理。
4. 对导线的挂点进行检查，确保导线的挂点处正常，没有断丝或其他损坏现象。
5. 对导线的风振现象进行监测，防止导线因风振而断线，及时采取措施加固。
三、线路绝缘的监测1. 对绝缘子串进行绝缘电阻测试，检查绝缘子串的绝缘性能是否正常，是否有漏电流过大的现象。
2. 对绝缘子串表面进行检查，检查是否有积污、蜘蛛网等情况，及时进行绝缘子的清洗。
3. 对绝缘子串表面进行红外测温，检查绝缘子串是否存在热点现象，及时发现并处理。
4. 对绝缘子串的串击进行监测，防止绝缘子串因串击而发生击穿。
四、线路地线的监测1. 对线路地线进行检查，确保地线的连接良好，不松动，以保证安全接地的效果。
2. 对地线接地电阻进行测试，确保地线的接地电阻符合要求，防止因接地电阻过大而影响安全接地。
3. 对地线的焊接部位进行检查，确保地线的焊接牢固，没有开焊现象。
五、输电线路的动态监测1. 对线路的振动进行监测，检查线路振动是否正常，以确保线路的稳定性。
2. 对线路的温度进行监测，及时发现线路温度异常，防止温度过高引发火灾等事故。

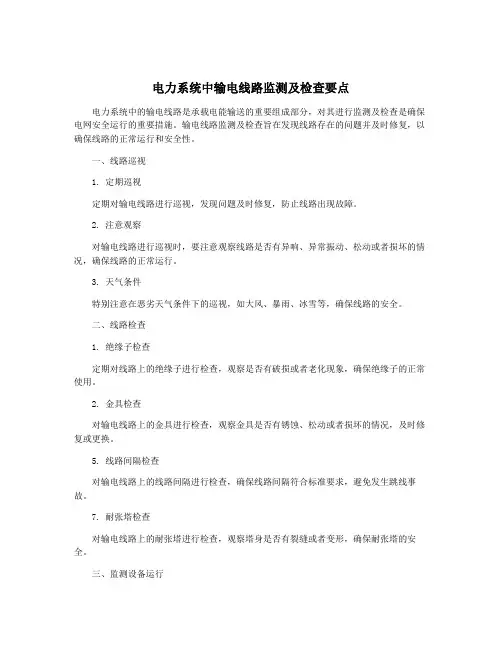

电力系统中输电线路监测及检查要点
电力系统中输电线路监测及检查要点电力系统中的输电线路是承载电能输送的重要组成部分，对其进行监测及检查是确保电网安全运行的重要措施。
输电线路监测及检查旨在发现线路存在的问题并及时修复，以确保线路的正常运行和安全性。
一、线路巡视1. 定期巡视定期对输电线路进行巡视，发现问题及时修复，防止线路出现故障。
2. 注意观察对输电线路进行巡视时，要注意观察线路是否有异响、异常振动、松动或者损坏的情况，确保线路的正常运行。
3. 天气条件特别注意在恶劣天气条件下的巡视，如大风、暴雨、冰雪等，确保线路的安全。
二、线路检查1. 绝缘子检查定期对线路上的绝缘子进行检查，观察是否有破损或者老化现象，确保绝缘子的正常使用。
2. 金具检查对输电线路上的金具进行检查，观察金具是否有锈蚀、松动或者损坏的情况，及时修复或更换。
5. 线路间隔检查对输电线路上的线路间隔进行检查，确保线路间隔符合标准要求，避免发生跳线事故。
7. 耐张塔检查对输电线路上的耐张塔进行检查，观察塔身是否有裂缝或者变形，确保耐张塔的安全。
三、监测设备运行1. 温度监测安装温度监测设备对输电线路进行实时温度监测，防止输电线路因过载而损坏。
2. 振动监测安装振动监测设备对输电线路进行实时振动监测，发现线路振动异常情况及时处理。
四、异常处理1. 发现异常及时处理发现任何线路异常情况都应及时报警并进行处理，以防止事故的发生。
2. 制定应急预案针对可能发生的各种输电线路问题，制定相应的应急预案，保障线路问题能够快速得到解决。
3. 采取措施一旦发现线路问题，要及时采取措施，如停电、限流等，确保线路的安全。
电力系统中输电线路监测及检查要点
电力系统中输电线路监测及检查要点1. 引言1.1 电力系统中输电线路监测及检查要点电力系统中输电线路监测及检查是确保电网安全稳定运行的重要措施。
随着电力系统规模的不断扩大和复杂化，输电线路监测越发显得至关重要。
通过对输电线路进行监测和检查，可以及时发现线路故障，预防事故的发生，保障电网运行的稳定性和可靠性。
在电力系统中，输电线路监测的重要性不言而喁。
通过监测，可以实时掌握线路运行状态，包括电压、电流、温度等参数的变化情况，及时发现线路过载、短路等异常情况，有效防止事故的发生。
监测还可以帮助运维人员制定合理的运行策略，延长设备的使用寿命，提高电网运行效率。
在选择监测设备时，需要考虑设备的精度、稳定性、可靠性等因素，确保监测结果的准确性和可靠性。
还要根据实际需求选择适合的监测参数，比如需要监测电流时选择电流传感器，需要监测温度时选择温度传感器等。
定期检查输电线路也是必不可少的。
定期检查可以发现潜在的问题，及时修复线路缺陷，保障线路的安全运行。
对于异常情况的处理，运维人员需要迅速响应，查明原因，并采取有效措施解决问题，防止事故进一步扩大。
加强输电线路监测工作对于保障电网安全稳定运行和提高电网运行效率具有重要意义。
只有不断完善监测和检查工作，才能确保电力系统的可靠运行，为社会经济发展提供稳定可靠的电力保障。
2. 正文2.1 输电线路监测的重要性输电线路是电力系统中起着重要作用的组成部分，它承载着输送电能的任务。
对输电线路进行监测是非常重要的。
输电线路监测可以实时掌握线路的运行情况，及时发现线路的故障和异常情况，从而及时采取措施修复，保障电网的安全稳定运行。
输电线路监测还可以帮助电网运营商进行线路的运行状态评估，有针对性地进行线路的维护和优化，提高电网的运行效率。
随着电力系统的发展，输电线路的长度和复杂度不断增加，传统的人工巡检已经无法满足监测需求，因此采用监测设备进行输电线路监测具有重要意义。
输电线路监测的重要性不言而喻，只有通过监测，才能及时发现问题，确保电网的正常运行，为保障电力系统的安全稳定运行提供有力保障。
电力系统中输电线路监测及检查要点
电力系统中输电线路监测及检查要点随着电力系统的不断发展，输电线路变得越来越重要。
输电线路是传输大量电力的关键部件，需要经常进行监测和检查，以确保其正常工作和安全性。
1. 温度监测输电线路在运行过程中会产生热量，因此需要对温度进行监测。
传统的温度监测方式是安装温度传感器，但由于线路的长度和数量较多，传统的温度监测方式比较困难。
现在，常用的温度监测方式是红外线温度监测。
这种方式可以通过测量线路上的红外辐射程度来确定线路温度。
2. 拉力监测输电线路在受到外力作用下会受到拉力，因此需要进行拉力监测。
常用的拉力监测方式是安装应变传感器，通过测量线路上的应变来确定其拉力。
另外，还可以使用高精度的称重传感器来测量线路的重量，并间接测量线路受到的拉力。
3. 电流监测对于输电线路来说，电流是其最基本和最重要的参数之一。
电流监测可以通过在线路上安装电流传感器来实现。
现阶段，通常使用的电流传感器是无触点电流传感器，可以不接触电线实现电流测量。
输电线路在运行过程中，由于地面接触等原因，存在一定的电位差。
过高或过低的电位对线路的安全性都会带来危险。
因此，需要对电位进行监测。
电位监测可以通过在输电线路上安装电位传感器来实现。
1. 外观检查输电线路需要经常进行外观检查，以发现损伤或变化。
必须查明线路支架是否完好，接头处是否出现松动、老化、裂纹和腐蚀等问题，进一步检查杆塔是否稳定、耐久和牢固。
2. 导线检查导线是输电线路非常重要的组成部分，需要进行定期的检查，以确保其正常工作。
需要检查导线的张力是否合适，导线是否平直，是否出现变形、断裂等问题。
3. 绝缘子检查绝缘子是保证线路安全的重要部件之一，因此需要进行定期的检查。
需要检查绝缘子是否完好、有无磨损、有无裂纹、是否有缺陷等问题，进一步确保绝缘子的可靠性。
4. 接地检查线路的接地是保证线路安全的重要措施之一。
需要定期检查线路的接地情况，是否被隔离，是否有被削弱的情况。
综上所述，对于电力系统中的输电线路，需要进行定期的监测和检查，以确保其正常工作和安全性。
电力系统中输电线路监测及检查要点
电力系统中输电线路监测及检查要点
电力系统中的输电线路是电力传输的重要组成部分，它承担着从发电厂到用户之间输
送电能的重要任务，因此输电线路的安全可靠运行至关重要。
为了确保输电线路的安全性
和可靠性，必须对其进行监测和检查。
本文将介绍电力系统中输电线路监测及检查的要点，以便保障输电线路的正常运行。
一、输电线路监测要点
1. 温度监测
输电线路的温度监测是非常重要的，它可以帮助我们了解输电线路的负荷情况和环境
温度对输电线路的影响。
通过监测输电线路的温度，可以及时发现异常情况，对输电线路
进行调整和维护，确保其安全运行。
5. 输电线路参数监测
输电线路的参数监测是指对输电线路的电压、电流、频率等参数进行监测，通过监测
这些参数可以及时发现输电线路的运行状态是否正常，确保输电线路的安全可靠运行。
1. 输电塔检查
输电塔是支撑输电线路的重要设施，必须进行定期检查。
检查输电塔的外观是否有损
坏和锈蚀情况，输电塔的基础是否稳固等情况，确保输电塔的安全运行。
3. 输电设备检查
输电线路上的设备也需要进行定期检查，包括绝缘子、导线、接地装置等设备的检查，确保输电设备的安全可靠运行。
4. 线路清理
输电线路周围的植物和杂草可能会对输电线路的安全运行造成影响，因此必须定期对
输电线路周围的植物和杂草进行清理，确保输电线路的安全运行。
5. 天气影响检查
天气对输电线路的影响也非常重要，必须定期检查输电线路受天气影响的情况，及时
采取相应的措施确保输电线路的安全运行。
电力系统中输电线路监测及检查要点
电力系统中输电线路监测及检查要点电力系统中输电线路的监测和检查是保障电力系统运行安全的重要环节。
为了确保电力系统的可靠性和稳定性，下面将介绍电力系统中输电线路监测和检查的要点。
一、巡视检查：定期对输电线路进行巡视，主要包括外观检查和设备检查。
1. 外观检查：巡视员要仔细观察输电线路的外观，检查线路是否有明显的异常情况，如杆塔倾斜、线路弯曲或拉弧、串挂的树枝、鸟巢等。
同时要检查线路的绝缘子是否完好，绝缘子串上是否有污秽、裂纹等问题。
2. 设备检查：检查线路的电气设备，如断路器、绝缘子、隔离开关等是否正常工作，绝缘子串的绝缘状况是否良好。
还要检查线路的接地情况，确保接地电阻符合要求。
二、红外测温：利用红外测温仪对输电线路的接头、绝缘子等部位进行测温，以发现温度异常。
温度异常可能是接头松动、电缆老化、绝缘子损坏等问题的表现。
三、在线监测：通过在线监测装置对输电线路进行实时监测，主要包括电流监测、温度监测、振动监测等。
1. 电流监测：安装电流互感器等设备对输电线路的电流进行实时监测，判断线路是否超负荷运行，以及是否有短路故障。
2. 温度监测：通过温度传感器等设备对线路的温度进行实时监测，判断线路是否存在过热问题。
四、定期检修：根据电力系统的维护计划，定期进行输电线路的检修和维护工作。
1. 清洗绝缘子：定期清洗绝缘子，去除绝缘子表面的污垢，提高绝缘子的绝缘性能。
2. 更换老化设备：根据设备的使用寿命和维护记录，定期更换老化设备，确保设备的正常运行。
3. 张紧线路：定期进行张紧线路的工作，保持线路的合适张力，防止杆塔倾斜和线路弯曲。
电力系统中输电线路监测及检查要点
电力系统中输电线路监测及检查要点1. 引言1.1 背景介绍电力系统中的输电线路是传输电能的重要组成部分，其安全运行直接关系到人们的生活和工作。
随着电力系统的不断发展和智能化的进步，输电线路监测与检查变得越来越重要。
传统的输电线路监测主要依靠人工巡检和定期检测，存在效率低、难以全面监测等问题。
而现代化的电力系统监测设备的引入，为输电线路监测提供了更为科学、高效的方法。
电力系统中的输电线路监测设备包括各种传感器、监测仪器和数据采集系统，可以实时监测输电线路的温度、电流、电压等重要参数，及时发现线路异常情况。
监测参数和频率的选择必须科学合理，能够有效提高监测效果。
检查要点和常见问题及解决方案也是保证输电线路安全运行的重要环节。
安全注意事项更是至关重要，任何疏忽大意都可能导致严重的后果。
通过对输电线路监测及检查要点的深入了解，可以更好地保障电力系统的安全稳定运行。
2. 正文2.1 输电线路监测设备输电线路监测设备是电力系统中非常重要的一部分，它们可以帮助监测输电线路的状态，及时发现故障并采取相应的措施进行修复，确保电力系统的正常运行。
常见的输电线路监测设备包括红外热像仪、振动传感器、电流传感器等。
红外热像仪能够通过红外线监测输电线路的温度分布，帮助检测是否存在过载或接触不良等故障。
振动传感器则可以监测输电线路的振动情况，发现设备运行不稳定或存在异常震动的情况。
电流传感器则可以监测输电线路的电流大小，帮助判断输电线路是否存在电流过载的情况。
这些监测设备通常会按照预定的频率进行监测，以确保输电线路的安全稳定运行。
在使用这些设备进行监测时，需要注意保持设备的正常运行状态，及时处理设备故障，确保监测数据的准确性。
在进行输电线路监测时，需要充分利用各种监测设备，定期对输电线路进行检查，及时发现和解决问题，确保电力系统的安全稳定运行。
2.2 监测参数和频率在电力系统中，对输电线路进行监测是非常重要的，而监测的参数和频率也是至关重要的。
电力系统中输电线路监测及检查要点
电力系统中输电线路监测及检查要点随着电力系统的发展，输电线路的监测和检查变得越来越重要。
输电线路是电力系统的重要组成部分，直接关系到电力的稳定供应和用电安全。
对输电线路的监测和检查工作必须做到位，及时发现问题并进行处理，以确保输电线路的正常运行。
下面将介绍电力系统中输电线路监测及检查的要点。
输电线路的监测工作应该是全面、定期进行的。
对于不同类型的输电线路，其监测频率和方式都应该有所区别。
一般来说，对于主干线路、支线和分支线路，应该按照电力系统的要求定期进行巡视和检查。
对于高压线路，其监测与检查应该更加细致和频繁，因为高压线路一旦出现问题，后果会更加严重。
对于不同地区的输电线路，其监测与检查也应该因地制宜，区别对待，确保监测与检查工作的有效性和全面性。
输电线路的监测工作应该注重使用先进的监测设备和技术手段。
随着科技的不断发展，电力系统的监测技术也在不断改进和创新。
目前，电力系统中常用的监测设备包括红外线测温仪、输电线路振动监测仪、风偏传感器等。
这些设备可以有效地监测输电线路的温度、振动、风偏等参数，及时发现问题，并及时报警。
除了使用监测设备外，还可以利用无人机、遥感技术等先进技术手段，对输电线路进行监测。
这些先进的监测设备和技术手段可以提高监测的准确性和及时性，确保输电线路的安全运行。
对于不同类型的输电线路，其监测与检查的重点也应该有所区别。
对于高压线路，其监测与检查的重点应该放在温度、振动等参数的监测上。
应该重点关注高压线路的输电功率是否正常，电流和电压是否平稳等。
对于架空线路，应该关注其绝缘子的状态、导线的张力等。
对于地埋线路，应该关注其地下是否存在破损或者渗水等情况。
对于不同类型的输电线路，其监测与检查的重点应该有所差异，针对不同类型的输电线路，制定相应的监测与检查计划和方案。
对于发现的问题，应该及时处理，确保输电线路的安全运行。
一旦发现输电线路存在问题，应该立即停止使用，并对问题进行详细排查，找出问题的原因，并进行及时的修复。
第十章 输电线路试验与检测
第十章输电线路试验与检测第一节输电线路绝缘试验本节讨论的线路参数均指三相导线的平均值，即按三相线路通过换位后获得完全对称。
对不换位线路，因其不对称度较小，也可以近似地适用。
一、线路各相的绝缘电阻的测量线路各相的绝缘电阻的测量，是对线路绝缘状况、接地情况或相间短路等缺陷的检查。
测量不能在雷雨天气，应在天气良好的情况下进行。
为保证人身和设备安全以释放线路电容积累的静电荷，首先将被测线路相对地短接。
测量时，拆除三相对地的短路接地线，为保证测试工作的安全和测量结果的准确，应测量各相对地是否还有感应电压，若还有感应电压，应采取措施消除。
对线路的绝缘电阻进行测量时，确定线路上无人工作，并得到现场指挥允许工作的命令后，将非测量的两相短路接地，用两千五至五千伏兆欧表，依次测量每一相对其它两相及地间的绝缘电阻。
对于线路长、电容量较大的，应在读取绝缘电阻值后，先拆去接于兆欧表L端子上的测量导线，再停摇兆欧表，以免反充电损坏兆欧表。
测量结束应对线路进行放电。
根据测得的绝缘电阻值，结合当时气候条件和线路具体情况综合分析，作出正确判断。
二、核对相位核对相位一般用兆欧表和指示灯法。
指示灯法又分干电池和工频低压电源两种。
1、兆欧表法图10-1是用兆欧表核对相位的接线图，在线路的始端一相接兆欧表的L 端，兆欧表的E 端接地，在线路末端逐相接地测量，若兆欧表的指示为零，则表示末端接地相与始端测量相同属于一相。
按此方法，定出线路始、末两端的A 、B 、C 相。
2、指示灯法指示灯法是将图10-1中的兆欧表换成电源，和指示灯串联测量，若指示灯亮，则表示始、末两端同属于一相。
但应注意感应电压的影响，以免造成误判断。
A B C 始端末端AB C'''图10－1 核对相位接线图三、测量直流电阻试验前线路末端三相均应彻底放电。
线路始端开路，末端三相短路，拆开两端所有接地线。
使用仪器设备：24V 直流电源，直流毫伏电压表如图10-2。
浅谈输电线路的监测及检修
浅谈输电线路的监测及检修随着工农业的快速发展，人们对电量的需求量在不断的增加，对供电的质量也有了更高的要求，电力系统的安全稳定运行成为了行业的追求目标。
我国幅员辽阔，输电线路处于不同的环境下，受各种恶劣天气及自然灾害的影响下，很容易发生故障，影响电力系统的正常运行，给人们的生产和生活造成经济损失。
我国的输电线路线路长、所覆盖的范围广，一旦出现故障，查找故障点有一定的困难，这就要求线路巡检人员时时保证对线路的监测，及时了解线路的运行状况，出现故障时能在第一时间进行全面的抢修，从而减少电力企业的经济损失，保证线路的正常运行。
本文针对电力系统中输电线路监测及检查的意义进行了阐述，并对输电线路的监测及检修情况进行了详细的分析。
标签：电力系统；输电线路；监测；安全检查1 电力系统中输电线路监测及检查的意义电力系统由发电、输电、变电、配电和用电等几部分组成，以完成电能生产和消费的过程。
电力系统把自然界的一次能源通过电力装置转化成电能，然后再再经过输电、配电、变电等程序供应给用户，电能的供应实现了人们对能源的高效、无污染的使用，推动了各行各业的快速进步及社会的快速发展，使人类进入了电力的新时代，电能已成为衡量一个国家经济发展水平高低的标准之一。
随着人们对电能的需求量的不断上升，电网进入了高速建设时期，从而带动了电力行业的快速发展进程。
输电线路是电网的重要组成部分，完成电网运行过程中的输送电任务，因此，输电线路的正常运行是至关重要的，所以在输电线路正常运行过程中实现时时的监测和检修工作是必不可少的，这也是电网实现科技化、智能化的基础。
科技的快速发展，各种新技术、新产品开始在电力行业中得到广泛的应用，不仅有效的推动了电力行业的发展进程，同时也对电力行业的技术人员提出了更高的需求。
对于新技术、新产品的使用，必须有专业的技术人员，经过严格的上岗培训才能进行操作，现代化的技术和设备的应用，有效的提高的工作效益，节约了企业的运行成本，对供电的安全性有了可靠的保证，有利的带动了电力企业的经济效益和社会效益的实现。
电力系统中输电线路监测及检查要点
电力系统中输电线路监测及检查要点输电线路是电力系统的重要组成部分，负责将发电厂产生的电力传输到各个用电单位。
正常运行的输电线路对电力系统的运行稳定性和供电质量起着至关重要的作用。
因此，输电线路监测及检查是确保输电线路安全稳定运行的必要手段。
本文将就电力系统中输电线路的监测及检查要点进行详细阐述。
1.导线温度监测导线温度是影响输电线路正常运行的一个关键因素。
在高温天气，导线温度可能会过高，导致导线及接头松动、脱落等问题，从而引发事故。
因此，对输电线路上的导线进行温度监测非常必要。
常用的监测方式包括温度传感器、红外线测温等方法。
2.杆塔倾斜监测杆塔的倾斜会对输电线路产生很大的影响，如果杆塔倾斜过大，可能会导致导线弧垂过低或过高，影响线路的稳定性。
因此，对杆塔的倾斜进行定期监测非常重要。
常用的监测方法包括倾斜传感器、倾斜仪等。
4.冰覆盖监测5.非法占用监测在某些地区，一些非法占用现象很普遍，如搭建广告牌、建筑物等。
这些占用行为可能会导致输电线路的安全性受到影响。
因此，对输电线路非法占用情况进行监测非常重要。
常用的监测方法包括监控摄像头、巡线等。
1.杆塔检查检查杆塔的倾斜情况、基础稳定性、杆身腐蚀等情况，及时发现问题并进行维修。
2.导线检查3.接地装置检查检查接地装置的接触情况、接地电阻、绝缘性能等情况，确保接地装置正常运行。
4.绝缘子检查检查绝缘子的表面状况、裂纹、漏油等情况，确保绝缘子正常运行。
总之，输电线路的监测及检查对电力系统的运行安全稳定至关重要。
在实际工作中，应根据线路特点和实际情况制定详细的监测及检查方案，确保输电线路的安全可靠运行。
电力系统中输电线路监测及检查要点
电力系统中输电线路监测及检查要点
电力系统中输电线路是将发电厂产生的电能，通过输电线路输送到用户端的重要组成
部分。
输电线路监测及检查是为了保障输电线路的安全运行和提高供电质量，同时也是预
防事故发生的重要措施。
本文将从输电线路的监测及检查要点进行详细讲解，以期提高对
电力系统中输电线路监测及检查的认识和重视程度。
一、输电线路监测要点
1. 路线巡视
输电线路的巡视是发现线路问题的最基本方法，巡视时应仔细观察输电线路的线型、
电杆的倾斜情况、导线的挂点及地线的接触状况等，发现问题及时进行处理。
2. 正常工作状态的监测
通过对输电线路的电流、电压等参数进行监测，可以了解线路的正常工作状态。
一旦
发现异常情况，应及时采取措施进行处理。
3. 老化检测
输电线路的老化是常见问题，因此需要定期对线路的绝缘性能、导线的腐蚀情况等进
行检测，及时更换老化的部件。
4. 温度监测
输电线路的温度过高可能会引发火灾等安全问题，因此对输电线路的温度进行监测，
一旦发现温度异常应立即采取措施解决。
5. 防雷检测
雷电是导致输电线路故障的重要原因之一，因此需要对输电线路的防雷设施进行检测，确保其完好有效。
1. 电杆的稳定性检查
输电线路上的电杆需要定期检查其稳定性，确保不会因为突发因素而倾斜或者倒塌。
3. 地线的接触检查
地线是输电线路的重要组成部分，需要定期检查其接触情况，确保地线的有效接地。
5. 防护设施的检查
输电线路的防护设施包括防雷装置、避雷线等，需要定期检查其有效性，确保可以有效地防范雷电对输电线路的影响。
电力系统中输电线路监测及检查要点
电力系统中输电线路监测及检查要点电力系统中的输电线路是输电系统中最重要的环节之一。
输电线路的正常运行对于保障电力系统的安全稳定运行具有重要的意义。
为了确保输电线路的安全可靠运行，需要定期进行监测和检查工作。
本文将介绍电力系统中输电线路监测及检查的要点。
一、监测设备的安装与运行1. 安装监测设备：对于输电线路的监测，需要安装相应的监测设备，包括监测传感器、监测数据采集器等。
安装监测设备时需要考虑周围环境的因素，如温度、湿度等。
2. 监测设备的可靠性：监测设备的可靠性对于监测工作的准确性和有效性非常重要。
监测设备应具有稳定的性能，并能在恶劣的环境条件下正常运行。
3. 监测设备的定期维护：为了保证监测设备的正常运行，需要定期进行设备的维护和检修。
维护工作包括设备的清洁、校准和更换等。
二、线路状态监测与评估1. 电气参数监测：对于输电线路来说，电气参数是其正常运行的重要指标。
可以通过监测线路的电流、电压、功率等参数来评估线路的运行状态。
通过比对实时监测数据和额定参数，可以判断线路是否存在异常情况。
2. 线路温度监测：线路温度是衡量线路运行状态的重要指标之一。
可以通过安装温度传感器对线路温度进行监测。
如果发现线路温度异常，可能是由于线路过载、短路等故障引起，需要及时处理。
3. 风速监测：风是导致输电线路发生断线、摆动等故障的主要因素之一。
通过安装风速传感器可以实时监测风速情况，及时采取措施减少风对线路的影响。
4. 雨湿监测：雨湿是线路绝缘老化的主要原因之一。
通过监测线路上的湿度传感器，可以实时了解线路湿度情况。
如果湿度超过一定程度，可能会导致线路绝缘破损，需要及时采取措施。
三、线路巡视与检查1. 定期巡视：定期对输电线路进行巡视，可以发现线路存在的问题和隐患。
巡视的内容包括线路的外观、支架、绝缘子等部件的状况。
对于发现的问题和隐患，需要及时整改。
2. 特殊天气巡查：在恶劣天气情况下，如大风、暴雨、台风等天气，需要加强对输电线路的巡查和检查工作，及时发现和处理线路的故障。
电力系统中输电线路的监测和检查要点
电力系统中输电线路的监测和检查要点摘要：输电线路是电力系统的重要组成部分，担负着输送和分配电能的任务，并联络各发电厂、变电站使之有效运行。
因此，有效的实施对输电线路的检测和检查是提高电力系统输电输电安全畅通的当务之急。
输电线路可靠性及运行情况直接决定着电力系统的稳定和安全。
作者就如何对输电线路进行检测以及检查的要点做了分析和研究。
关键字：电力系统输电线路检测与检查0.前言电力系统是由发电、输电、变电、配电和用电等环节组成的电能生产与消费系统。
它的功能是将自然界的一次能源通过发电动力装置转化成电能，再经输电、变电和配电将电能供应到各用户。
而输电线路在电力系统中起到了无可代替的作用，是电能输送的渠道，通过输电线路实现对电能的输送。
输电线路，它担负着输送和分配电能的任务，是电力系统的重要组成部分。
在实际输电线路的施工中面对的施工环境复杂多变，导致输电线路在使用过程中存在一些问题。
电力系统中输电线路形成了一个庞大的输送网络，主要是由绝缘子、金具、杆塔和输电线等设备和器材组成。
输电线路根据电力需求不同，分布样式多样，但输电线路一般跨度大、距离长、分布范围广，广泛分布在平原或是高山峻岭之中，常年暴露在自然环境之中，受到风吹日晒，雨雪侵蚀；在环境恶劣的地方还有可能受到洪水、滑坡、泥石流等自然灾害的危害，危险到电力系统的正常运行。
因此，为了保证电力系统的正常运营，实现电力输送中的畅通安全，保障国家及人民的生命财产安全，就要对输电线路进行严格的检测和检查。
随着远程监控技术的发展和应用，针对输电线路的检测和检查更为方便可靠，能够有效的、及时的发现输电线路上发生的问题，并在第一时间给予维修处理；同时还能实时监控线路运行情况，降低企业维修费用1.电力系统中输电线路中常见的问题在电力系统输电线路中经常会存在遭到外力受是自然因素破坏的现象，危害了电力系统得运行安全。
主要会受到雷击，覆冰和外力破坏三类影响因素。
1）雷电袭击。
电力系统中输电线路监测及检查要点
电力系统中输电线路监测及检查要点电力系统中的输电线路是实现电力输送的重要组成部分，其安全运行对于保障电网稳定运行具有重要意义。
对输电线路进行监测和检查是非常必要的。
下面将介绍电力系统中输电线路监测及检查的几个要点。
1.线路温度监测：线路温度是影响线路运行安全的一个重要参数，过高的温度会导致线路损坏和烧断，因此需要对线路温度进行实时监测。
常用的线路温度监测方法有红外测温、电阻测温等。
2.舞动监测：由于输电线路所处的环境条件的变化，可能会引起线路的舞动，进而影响线路的安全运行。
对线路舞动进行监测可以及时发现线路舞动异常情况，并采取相应措施，防止线路发生断线等事故。
3.冰覆盖和积冰监测：在低温条件下，输电线路可能会出现冰覆盖和积冰现象，进而影响线路的绝缘状况，甚至导致线路断裂。
及时监测线路的冰覆盖和积冰情况是非常重要的。
4.短路和接地监测：短路和接地是线路运行过程中常见的故障，对于发生故障的线路，及时进行监测可以快速发现故障点，采取相应的修复措施，保证线路持续运行。
1.外观检查：定期对输电线路进行外观检查，观察是否有明显的损坏或变形情况，如断线、挂户、搭铺和导电线对架设树木的影响等。
2.绝缘检查：定期对输电线路的绝缘情况进行检查，包括绝缘子是否有破裂、表面是否有漏电现象等。
3.接地检查：定期对输电线路的接地装置进行检查，确保接地装置的连接可靠，以保证线路的安全运行。
4.杆塔检查：定期对输电线路的杆塔进行检查，观察杆塔的基础是否稳固，构架是否损坏等，以保证线路杆塔的安全运行。
5.跌落物排除：定期检查线路周围是否有大树、爬行动物等跌落物或干扰物，及时排除，以免对线路造成影响。
电力系统中输电线路监测及检查要点包括线路温度监测、舞动监测、冰覆盖和积冰监测、短路和接地监测等，同时需要进行外观检查、绝缘检查、接地检查、杆塔检查以及跌落物排除。
通过这些监测和检查工作，可以及时发现线路异常情况，并采取相应措施，保障输电线路的安全运行。
电力系统输电线路监测与检查要点分析
电力系统输电线路监测与检查要点分析随着人们对用电需求的不断增大，电力系统所面临的压力也越来越大，因此电网改造成了趋势和必然。
电网改造是对电网进行一个调整，使其能够更好地为人们提供供电服务。
在电网的改造工程中，对电力系统输电线路进行检测和检查是十分重要的一个内容，有利于保障电力系统处在一个安全畅通的状态，为各项工作的良好进行提供帮助，促进电力行业的现代化和科技化发展。
一、电力系统中输电线路监测及检查的意义在电力系统的输电线路监测和检查上，我国已经实现了在线和远程双向技术的结合，同时，许多多功能的仪器和相应的设备也可以投入其中，使得输电线路的整体监测工作得到了现代化的一个水平。
也正是这些现代化技术的应用，使得电力企业在输电线路监测和检查工作中，需要加强对相应专业人才的培养，确保人才能够跟得上监测和检查工作的需求。
从长远的角度来看，电力书店线路如果能够处在一个安全稳定的状态，那么就可以为电力企业实现节能增效，同时，提升整体的社会效益，使得国家、企业和人民的财产安全都得到良好的保障。
由于电力的输电线路分布范围一般都比较广泛，很多情况下，它都处在一个恶劣的环境当中，因此，容易受到天气和自然灾害的影响，在一些情况下，还容易受到人为的一个损伤，使得输电线路初心各种各样的故障和问题，迫使整个电力系统无法进行正常的一个运行。
二、输电线路的检测1、输电线路动态增容的监测随着我国经济的快速发展，我国各地的用电需求在不断地攀升，尤其在经济发达地区，这个需求零更为突出，使得原有的输电线路难以满足高峰时期的用电需求。
此外，我国的电力系统在电力的供应上面还存在着对电力输送容量的一个限制性的问题，输电的导线容易受到温度的影响出现不同的一个情况，导致损坏现象的发生。
在这样的情况下，结合实际情况，通过数学模型对导线的电量进行计算，并且对输电线路的一个温度、湿度、气压和风速等进行严密检测，形成一个动态的增容的检测、监测系统，可以为电路的安全、稳定运行提供更强有力的一个保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第十章输电线路试验与检测第一节输电线路绝缘试验本节讨论的线路参数均指三相导线的平均值，即按三相线路通过换位后获得完全对称。
对不换位线路，因其不对称度较小，也可以近似地适用。
一、线路各相的绝缘电阻的测量➢线路各相的绝缘电阻的测量，是对线路绝缘状况、接地情况或相间短路等缺陷的检查。
➢测量不能在雷雨天气，应在天气良好的情况下进行。
为保证人身和设备安全以释放线路电容积累的静电荷，首先将被测线路相对地短接。
➢测量时，拆除三相对地的短路接地线，为保证测试工作的安全和测量结果的准确，应测量各相对地是否还有感应电压，若还有感应电压，应采取措施消除。
➢对线路的绝缘电阻进行测量时，确定线路上无人工作，并得到现场指挥允许工作的命令后，将非测量的两相短路接地，用两千五至五千伏兆欧表，依次测量每一相对其它两相及地间的绝缘电阻。
➢对于线路长、电容量较大的，应在读取绝缘电阻值后，先拆去接于兆欧表L端子上的测量导线，再停摇兆欧表，以免反充电损坏兆欧表。
测量结束应对线路进行放电。
➢根据测得的绝缘电阻值，结合当时气候条件和线路具体情况综合分析，作出正确判断。
二、核对相位核对相位一般用兆欧表和指示灯法。
指示灯法又分干电池和工频低压电源两种。
1、兆欧表法图10-1是用兆欧表核对相位的接线图，在线路的始端一相接兆欧表的L 端，兆欧表的E 端接地，在线路末端逐相接地测量，若兆欧表的指示为零，则表示末端接地相与始端测量相同属于一相。
按此方法，定出线路始、末两端的A 、B 、C 相。
2、指示灯法指示灯法是将图10-1中的兆欧表换成电源，和指示灯串联测量，若指示灯亮，则表示始、末两端同属于一相。
但应注意感应电压的影响，以免造成误判断。
A B C 始端末端ABC '''图10－1 核对相位接线图三、测量直流电阻试验前线路末端三相均应彻底放电。
线路始端开路，末端三相短路，拆开两端所有接地线。
使用仪器设备：24V 直流电源，直流毫伏电压表如图10-2。
ABC 始端末端A .DC V...图10-2 电流电压表法测量线路直流电阻接线图A ─直流电流表，V ─直流电压表A ，B 相加直流电压AB U ，测电流AB I ，则AB 相 R AB =AB AB I (10-1) 同样，可以测出BC R 和AC RBC 相 R BC = BCBC I U (10-2) AC 相 R AC = AC ACI U (10-3)然后换算成20℃时的单相电阻，换算方法如下 2AB AC BC A R R R R +-=(10-4) 2AB BC AC B R R R R +-= (10-5) 2BC AC AB C R R R R +-= (10-6) 并按线路长度折算为每公里的电阻。
第二节 输电线路阻抗测量输电线路阻抗的测量分正序阻抗和零序阻抗两种来测量。
一、测量正序阻抗如图10-3所示将线路末端三相短路，在始端加三相工频电压，测量各相的电流、三相的线电压和三相总功率。
按测得的电压、电流取三个数的算术平均值；功率取功率表1及2的代数和（用低功率因素功率表），并按下式计算线路每相每公里的正序参数。
正序阻抗 Z = av avI U 3.L1 （欧/公里） （10-7） 正序电阻 R = 23av I P L1. （欧/公里） （10-8） 正序电抗 X = 2121R Z - （欧/公里） （10-9）正序电感 L = f π21（亨/公里） （10-10）式中，P ─ 三相总功率，即 P = P1 + P2 （瓦）；U av ─ 三相线电压平均值（伏）；I av ─ 三相电流平均值（安）；L ─ 线路长度（公里）；f ─ 测量电源的频率（赫）。
在图10-3中，试验电源电压应按线路长度和试验设备来选择，对100公里及以下线路可用380伏，100公里以上线路最好用1千伏以上电压测量，以免由于电流过小引起较大的测量误差。
U 3 ~末端图10－3 测量正序阻抗的原理图二、测量零序阻抗测量零序阻抗接线如图10-4所示，测量时将末端三相短路接地，在始端施加单相交流电压。
根据测得的电流、电压及功率，按下式计算出每相每公里的零序参数。
零序阻抗 Z0 =L I U 1.3 （欧/公里） （10-11） 零序电阻 R0 = LI P 1.32 （欧/公里） （10-12） 零序电抗 X0 = 2020R Z - （欧/公里） （10-13）零序电感 L0 =f 20 （亨/公里） （10-14）式中，P ─ 所测功率（瓦）； U 、I ─ 试验电压（伏）和电流（安）；L ─ 线路长度（公里）；f ─ 试验电源的频率（赫）。
BAC 始端末端图10-4 测量零序阻抗接线图第三节 线路导线接头试验按有关规程的规定对母线、引线或架空输电线的接头进行连接。
在连接或运行中需要进行质量检查时，应做交流接头电阻比或直流接头电阻比试验，或在额定电流下做温升试验。
一、接头电阻比试验测量电阻比的方法有交流电压降法和直流电压降法。
1、直流电压降法如图10－5(a)所示用直流法电压降法测量接头电阻比。
取AB 和CD 的长度相等。
测量时应先接通电流后，再接入毫伏表，这样是为了防止毫伏表损坏，断电源时的顺序则相反。
接线时为避免给测量电压造成误差，应使电流回路的连接线远离电压测量点。
测得的接头电阻值应不大于等长导线的电阻。
并要求档距内导线的机械强度，应不小于导线抗拉强度的90%。
PV1PA S U PV2V m V D C B AAm(a) T U~PAAPV TA m A B C DV m V PV(b)图10－5 测量接头电阻比的试验接线(a)直流电压降法；(b)交流电压降法U －、U ～─直流和交流电源；T ─变压器；S ─开关2、交流法图10－5（b ）所示为交流法测量接头电阻试验接线。
试验时与接头连接的导线截面应足够大，连接要牢固。
通电流后先用温度计（或手触及）检查各接头的发热状态，选其温度较高者进行接头过渡电阻测量。
交流法测量的接头过渡电阻，应按下式计算。
即IU R = (10-15) 式中，R －接头过渡电阻（欧）；U －接头的电压降（伏）；I －通过接头的电流（安）用交流测量接头的电阻时，由于测量回路的电感和大电流发生器绕组磁场的影响，可能引起较大的误差，因此需提高整流型毫伏表（mV ）的电压，以减小测量误差。
➢ 在变电站采用交流测量接头的过渡电阻时，可用大电流发生器作电源进行接头试验。
测量时，采用小截面的导线作电压引线比用大截面的导线误差小。
这是因为小截面导线的电阻大，电抗分量的影响相对较小。
C C C mV mVTAAPA TS U~图10－6 变电所测量接头电阻的试验接线T ─ 大电流发生器；C ─ 接头在交流下测量接头电压降的回路中若测量引线围绕的面积（图10－6中的斜线部分）越大，则测量的过渡电阻的误差也越大。
为了减小其误差要尽量减小测量电压回路围绕的面积。
为此，应将测量电压的引线纽绕。
并在接头两侧圆周的不同点进行测量（图10－6中用虚线部分表示），以便互相比较判断接头质量。
二、接头温升试验做接头温升试验时，可按图10－5（b ）接线，通入电流后，测量接头和环境的温度。
铜、铝导线的容许温升为70℃和60℃。
测量接头温度时，采用点温计或酒精温度计，并将其测量端头紧贴导线接头，在外面敷以石棉泥或其他绝热保温材料，防止脱落用耐温带包扎加固。
接头的温升可按下式计算。
即θ∆ = a θθ- (10-16)式中，θ∆ ─ 接头温升（℃）； θ ─ 接头实测温度（℃）；a θ─ 环境温度。
第四节 输电线路杆塔接地电阻和回路电阻试验一、接地电阻试验随着电力系统的发展，电网规模的扩大，各种微机监控设备的普遍应用，人们对接地的要求越来越高，而接地好坏的重要标准之一，就是接地装置的接地电阻大小。
目前的各种接地电阻测量方法，主要是为了测量工频接地电阻而采用的，是为了提高测量和计算的精度，或消除和降低测量中的干扰而研究出的方法。
具体的试验方法详见第十三章。
二、回路电阻试验使用CA6411型钳形接地电阻测量仪进行回路电阻试验。
测量时只需将测量头卡住接地引下线即可，如图10-8。
这时在仪器的信号线圈产生一个交流信号E ，电压E 通过架空地线、杆塔、接地极及大地构成回路，产生电流I ，这样可知测量回路的电阻R 。
待测杆塔接地电阻Rx 与R 近似相等，这是因为，通常测量回路电阻有以下四个部分组成：①Rx 待测量的杆塔接地电阻；②DD R 是大地电阻，通常远小于1；③R1// R2//…// Rn 是该线路其余各基杆塔接地电阻并联值，送电线路的杆塔基数一般都在一百基以上，所以并联电阻很小，可以忽略。
④DX R 是架空地线的电阻，通常小于1。
所以，R = Rx +DD R + R1// R2//…// Rn +DX R ≈Rx （10-17）图10-8 CA6411型电阻测量仪测量原理第五节输电线路杆塔劣质绝缘子检测绝缘子在线检测方法分为非电量检测法和电量检测法两类。
非电量检测法包括观察法、紫外成像法、超声波检测法、红外测温法、无线电波法和激光多普勒法等；电量检测法包括电场测量法、泄漏电流法和脉冲电流法等。
一、传统检查方法观察法---用高倍望远镜就近直接观察绝缘子。
用这种方法可发现较明显的绝缘子表面缺陷, 包括绝缘子伞裙受侵蚀变粗糙、外覆层侵蚀的沟槽和痕迹、绝缘伞裙闪络、伞裙或外覆层开裂、外覆层破碎、芯棒外露等。
观察法实现方便，但费时费力, 检测结果也不可靠, 难以发现绝缘子内部缺陷。
绝缘子串正常时等效为电容串, 在运行状态下短路其中一片绝缘子, 可以看到电容放电的火花和听到放电的声响, 根据声响的大小可以判断绝缘子的状况。
将绝缘子用一个相对较大的电容器旁路后测量其绝缘电阻, 可以直观的检测绝缘子的特性，是检测绝缘子最直接和准确的方法。
以上两种方法均需要人工登塔检测, 工作量大, 高空作业, 有一定的危险性。
一、紫外成像法和红外成像法1.紫外检测法有绝缘缺陷的高压电气设备在运行时会产生高电场强度而发生电晕放电，使周围空气电离。
由于空气主要成分是氮气(N)，而氮气电离的放射频谱(λ2=280nm～400nm)主要落在紫外光波段。
紫外成像技术就是利用特殊的仪器接收放电产生的紫外线信号，经处理后转换为可见光图像信号，来分析判断电气设备外绝缘的真实状况。
紫外电晕检测属正在研究的新型技术，湖南省电力试验研究院对紫外电晕检测技术进行了电力系统应用研究，认为对于发生部位在金属带电体的电晕放电，其检测效果良好；对于绝大多数发生部位在外绝缘的电晕放电缺陷，需要雨雾等气象条件的补充帮助才能有效检测到。
由于紫外线对于物质的穿透性极低，因此紫外成像仪只能检测到外绝缘的电晕放电，而对于设备内部的放电无法检测。
