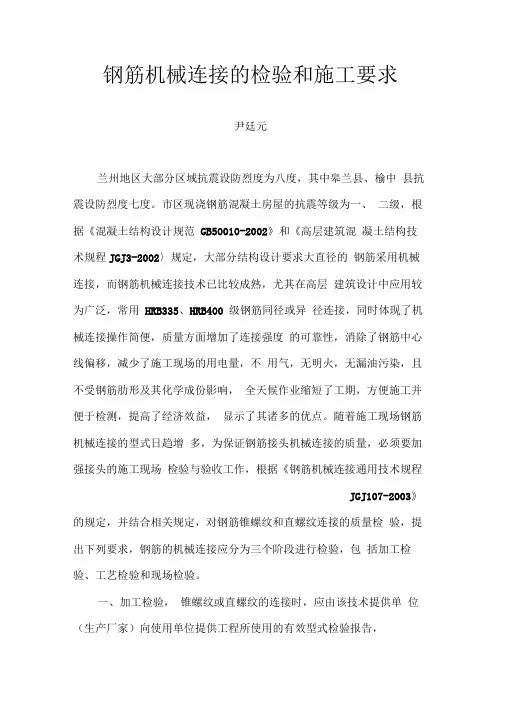

钢筋机械连接的检验和施工要求尹廷元兰州地区大部分区域抗震设防烈度为八度,其中皋兰县、榆中县抗震设防烈度七度。
市区现浇钢筋混凝土房屋的抗震等级为一、二级,根据《混凝土结构设计规范GB50010-2002》和《高层建筑混凝土结构技术规程JGJ3-2002〉规定,大部分结构设计要求大直径的钢筋采用机械连接,而钢筋机械连接技术已比较成熟,尤其在高层建筑设计中应用较为广泛,常用HRB335、HRB400 级钢筋同径或异径连接,同时体现了机械连接操作简便,质量方面增加了连接强度的可靠性,消除了钢筋中心线偏移,减少了施工现场的用电量,不用气,无明火,无漏油污染,且不受钢筋肋形及其化学成份影响,全天候作业缩短了工期,方便施工并便于检测,提高了经济效益,显示了其诸多的优点。
随着施工现场钢筋机械连接的型式日趋增多,为保证钢筋接头机械连接的质量,必须要加强接头的施工现场检验与验收工作,根据《钢筋机械连接通用技术规程JGJ107-2003》的规定,并结合相关规定,对钢筋锥螺纹和直螺纹连接的质量检验,提出下列要求,钢筋的机械连接应分为三个阶段进行检验,包括加工检验、工艺检验和现场检验。
一、加工检验,锥螺纹或直螺纹的连接时,应由该技术提供单位(生产厂家)向使用单位提供工程所使用的有效型式检验报告,并符合设计性能等级的要求。
型式检验报告应有国家或省部级建设行政主管部门认可的检测机构进行检测,并按规定对各类接头按性能分级出具型式检验报告,经型式检验确定其等级后,施工现场只需要进行现场检验。
当接头质量有严重的问题,其原因不明,对定型检验结论有重大怀疑时,上级主管部门或质量监督机构可以提出重新进行型式检验要求。
生产厂家还应向使用单位提供连接套筒的出厂合格证和钢筋螺纹加工的检验记录。
检验记录是在操作者逐个外观检查合格的基础上,随机对每种规格抽查10%,且不少于10个,作外观检查后填写的螺纹加工检验记录。
二、工艺检验,就是钢筋连接开始前及施工过程中,应对每批进场钢筋和接头进行工艺检验,也是对加工件的进场验收检查。
钢筋机械连接的检验和施工要求

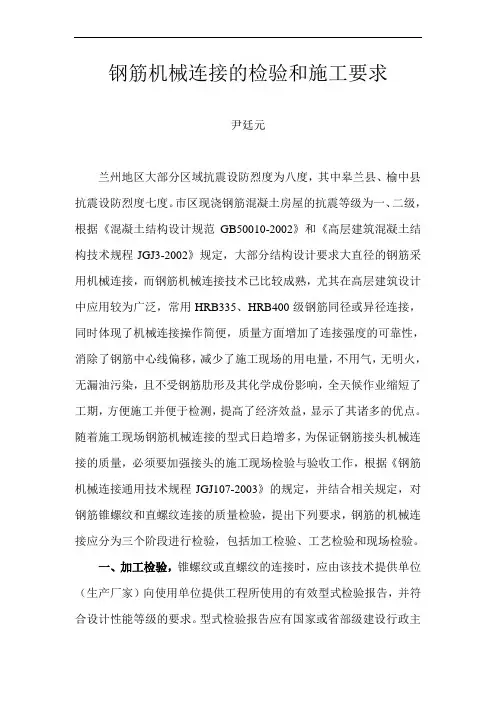

钢筋机械连接地检验和施工要求尹廷元兰州地区大部分区域抗震设防烈度为八度,其中皋兰县.榆中县抗震设防烈度七度.市区现浇钢筋混凝土房屋地抗震等级为一.二级,根据《混凝土结构设计规范GB50010-2002》和《高层建筑混凝土结构技术规程JGJ3-2002》规定,大部分结构设计要求大直径地钢筋采用机械连接,而钢筋机械连接技术已比较成熟,尤其在高层建筑设计中应用较为广泛,常用HRB335.HRB400级钢筋同径或异径连接,同时体现了机械连接操作简便,质量方面增加了连接强度地可靠性,消除了钢筋中心线偏移,减少了施工现场地用电量,不用气,无明火,无漏油污染,且不受钢筋肋形及其化学成份影响,全天候作业缩短了工期,方便施工并便于检测,提高了经济效益,显示了其诸多地优点.随着施工现场钢筋机械连接地型式日趋增多,为保证钢筋接头机械连接地质量,必须要加强接头地施工现场检验与验收工作,根据《钢筋机械连接通用技术规程JGJ107-2003》地规定,并结合相关规定,对钢筋锥螺纹和直螺纹连接地质量检验,提出下列要求,钢筋地机械连接应分为三个阶段进行检验,包括加工检验.工艺检验和现场检验.一.加工检验,锥螺纹或直螺纹地连接时,应由该技术提供单位(生产厂家)向使用单位提供工程所使用地有效型式检验报告,并符合设计性能等级地要求.型式检验报告应有国家或省部级建设行政主管部门认可地检测机构进行检测,并按规定对各类接头按性能分级出具型式检验报告,经型式检验确定其等级后,施工现场只需要进行现场检验.当接头质量有严重地问题,其原因不明,对定型检验结论有重大怀疑时,上级主管部门或质量监督机构可以提出重新进行型式检验要求.生产厂家还应向使用单位提供连接套筒地出厂合格证和钢筋螺纹加工地检验记录.检验记录是在操作者逐个外观检查合格地基础上,随机对每种规格抽查10%,且不少于10个,作外观检查后填写地螺纹加工检验记录.二.工艺检验,就是钢筋连接开始前及施工过程中,应对每批进场钢筋和接头进行工艺检验,也是对加工件地进场验收检查.为了保证套丝质量,减少套丝机和梳刀地损坏,钢筋下料时,应首现做到切口端面垂直于钢筋轴线.钢筋平直,切口无马蹄形且不挠曲,钢筋套丝加工时,套丝机必须用水溶性切削冷却润滑液,不得用机油润滑或不加润滑液套丝,丝扣加工完成后,用量规包括牙形规.卡规或锥形螺纹塞规检验,经检验合格地丝头,一端应戴上保护帽,另一端按型式检验报告提供地力矩值拧紧连接套,连接套外露一侧拧上密封盖,并按规格分类堆放.连接钢筋时,将已拧好连接套地上层钢筋拧到被连接钢筋上,再用力矩扳手拧紧,并随手划油漆标记线,便于检查.然后对钢筋母材进行抗拉强度地检验和对每件规格地钢筋接头试件进行检验,两种检验各取三个以上试件,且应取自接头试件地同一钢筋(即钢筋母材试件与接头试件应在同一根钢筋上截取),进行拉伸试验.对I级接头抗拉强度不小于被连接钢筋实际抗拉强度或1.10倍钢筋抗拉强度标准值.Ⅱ级接头抗拉强度不小于被连接钢筋抗拉强度地标准值.Ⅲ级接头抗拉强度不小于被连接钢筋屈服强度标准值地1.35倍.三.现场检验,包括外观检验和接头单向拉伸试验.1.外观检验,(1)锥螺纹地外观检验,随机抽取同规格接头数地10%,应满足钢筋与连接套地规格一致,接头丝扣无完整丝扣外露要求,锥螺纹接头应作力矩扳手检验,梁柱构件按接头数地15%,且每个构件地抽验数不得少于一个接头,基础墙.板构件按各自接头数每100个接头作为一个验收批,不足100个也作为一个验收批,每批抽验3个接头.每批接头应全部合格,如果有一个不合格,则该验收批应全数检查,对达不到合格要求地,应进行补强,如;接头松动或达不到型式检验报告要求地力矩值,丝扣外露不符合锥螺纹和直螺纹连接要求等.连接件接头要及时填写接头质量检查记录.(2)直螺纹地外观检验,随机抽取同规格接头数地10%,应满足钢筋与连接套地规格一致,接头外露丝扣不超过三扣,其它要求与锥螺纹地外观检验基本相同.对接头有特殊要求地结构,应按设计文件注明地检验项目要求,作相应地检验.2.力学性能检验,接头地现场检验按验收批进行,即每一楼层,在相同地施工条件下,采用同批材料地同等级.同型式.同规格接头.以500个为一个验收批,进行检验和验收,不足500个时也作为一个验收批,每一验收批,必须在工程结构中随机截取3个接头试件作抗拉强度试验,按设计要求地接头等级进行评定.如有一个试件不符合要求,应再取6个试件进行复检.复检中如仍有1个试件地强度不符合要求,则该验收批评为不合格.如果接头试件合格,则接头检验时颈缩均应在连接件外地在母材上,见检验外形图:四.不合格验收批地处理规定《钢筋机械连接通用技术规程JGJ107-2003》规定;对抽检不合格地接头验收批,应由建设方会同设计等有关方面研究后提出处理方案.可在采取补救措施后再按《规程》重新检验,或采取其他有效措施,以保证钢筋连接接头地质量.五.规程规定1.在现场结构构件中截取试件后,原接头位置地钢筋允许采用同等级规格地钢筋进行搭接连接.焊接及机械连接方法补接.此时被替代地钢筋接头位置与设计要求和施工验收规范地规定不符,但被替代地接头数量,在结构中所占比例通常都很小,它不会造成对结构强度地损害.2.钢筋连接件地混凝土保护层厚度宜符合现行国家标准《混凝土结构设计规范GB50010-2002》中受力钢筋保护层最小厚度规定,且不小于15毫米.连接件之间地横向净距不宜小于25毫米.钢筋机械连接是一项发展前景良好地施工工艺,行业标准《钢筋直螺纹连接技术规程》也将要颁布,施工单位在做好现场管理地同时,应做好以下保证钢筋机械连接质量地工作;(1)凡参与接头施工地操作工人.技术.质检人员均应参加技术规程培训,了解质量要求及标准规定.操作工人应经考核合格后持证上岗.(2)工程开工前,施工技术人员要了解设计文件规定地钢筋接头性能等级,应由该技术提供单位提交有效地型式检验报告.型式检验报告必须包括连接套长度.外径.内径.锥度.扭紧力矩值.牙形角平分线垂直于锥面等参数.(3)钢筋连接工程开始前及施工过程中,应对每批进场钢筋进行工艺检验,工艺检验合格后,方可在工程上进行钢筋机械连接操作.(4)要作好技术交底工作,及时填写接头质量检查记录.。
钢筋的机械连接型式检验报告
钢筋的机械连接型式检验报告钢筋作为建筑中常用的材料之一,承载着重要的机械连接任务。
为了确保钢筋的机械连接质量,需要进行相应的检验。
本文将针对钢筋的机械连接型式检验进行详细介绍。
一、检验目的钢筋的机械连接型式检验是为了验证连接所采用的方式是否符合设计要求,并评估连接的性能,确保连接的可靠性和安全性。
通过检验,可以及时发现和解决连接存在的问题,提高建筑结构的整体质量。
二、检验内容1. 连接方式的选择:根据建筑设计要求和结构特点,选择适合的连接方式,包括焊接、螺栓连接、机械卡口连接等。
2. 连接件的选择:选用符合标准和规范的连接件,确保连接件的质量和性能满足要求。
3. 连接件的安装:按照设计要求和规范要求,正确安装连接件,保证连接的牢固和稳定。
4. 连接的强度和刚度检验:对连接进行静载试验或动力试验,评估连接的强度和刚度是否满足设计要求。
5. 连接的可靠性评估:通过可靠性分析,评估连接的可靠性和安全性,确定连接的损伤和寿命。
三、检验方法1. 视觉检查:通过目测和光学仪器检查连接件的表面质量和连接状态,检查是否存在裂纹、变形、松动等缺陷。
2. 物理性能测试:对连接件进行拉伸、剪切、扭转等物理性能测试,评估连接件的强度、刚度和耐久性。
3. 静载试验:在实际工况下施加静力荷载,检测连接的变形、应力分布和破坏形态,评估连接的承载能力和安全性。
4. 动力试验:通过振动台或冲击装置施加动力荷载,检测连接的响应和动力性能,评估连接的抗震性能和动态可靠性。
5. 可靠性分析:基于连接的失效模式和寿命分布,采用可靠性理论和统计方法,评估连接的可靠性,并提出改进建议。
四、检验结果与评定根据检验数据和分析结果,评定连接的合格性和可靠性。
如果连接符合设计要求并具有良好的性能,评定为合格;如果连接存在问题或性能不达标,评定为不合格,并提出相应的整改措施。
五、检验报告与记录根据检验结果,编制检验报告,详细记录检验过程、方法、数据和结论,供工程质量验收和后续维护使用。
钢筋机械连接的检验要求
钢筋机械连接的检验和施工要求尹廷元兰州地区大部分区域抗震设防烈度为八度,其中皋兰县、榆中县抗震设防烈度七度。
市区现浇钢筋混凝土房屋的抗震等级为一、二级,根据《混凝土结构设计规范GB50010-2002》和《高层建筑混凝土结构技术规程JGJ3-2002》规定,大部分结构设计要求大直径的钢筋采用机械连接,而钢筋机械连接技术已比较成熟,尤其在高层建筑设计中应用较为广泛,常用HRB335、HRB400级钢筋同径或异径连接,同时体现了机械连接操作简便,质量方面增加了连接强度的可靠性,消除了钢筋中心线偏移,减少了施工现场的用电量,不用气,无明火,无漏油污染,且不受钢筋肋形及其化学成份影响,全天候作业缩短了工期,方便施工并便于检测,提高了经济效益,显示了其诸多的优点。
随着施工现场钢筋机械连接的型式日趋增多,为保证钢筋接头机械连接的质量,必须要加强接头的施工现场检验与验收工作,根据《钢筋机械连接通用技术规程JGJ107-2003》的规定,并结合相关规定,对钢筋锥螺纹和直螺纹连接的质量检验,提出下列要求,钢筋的机械连接应分为三个阶段进行检验,包括加工检验、工艺检验和现场检验。
一、加工检验,锥螺纹或直螺纹的连接时,应由该技术提供单位(生产厂家)向使用单位提供工程所使用的有效型式检验报告,并符合设计性能等级的要求。
型式检验报告应有国家或省部级建设行政主管部门认可的检测机构进行检测,并按规定对各类接头按性能分级出具型式检验报告,经型式检验确定其等级后,施工现场只需要进行现场检验。
当接头质量有严重的问题,其原因不明,对定型检验结论有重大怀疑时,上级主管部门或质量监督机构可以提出重新进行型式检验要求。
生产厂家还应向使用单位提供连接套筒的出厂合格证和钢筋螺纹加工的检验记录。
检验记录是在操作者逐个外观检查合格的基础上,随机对每种规格抽查10%,且不少于10个,作外观检查后填写的螺纹加工检验记录。
二、工艺检验,就是钢筋连接开始前及施工过程中,应对每批进场钢筋和接头进行工艺检验,也是对加工件的进场验收检查。
钢筋机械连接对型式检验的要求
本文极具参考价值,如若有用请打赏支持我们!不胜感激!
【专业知识】钢筋机械连接对型式检验的要求
【学员问题】钢筋机械连接对型式检验的要求?
【解答】1、接头型式检验报告超过4年时必须重新取样做型式检验。
接头型式检验主要作用是对各类接头按性能分级。
2、经型式检验确定其等级后,工地现场只需进行现场检验;当接头质量有严重问题,其原因不明,对定型检验结论有重大怀疑时,上级主管部门或质检部门可以提出重
新进行型式检验要求。
3、考虑到国产钢筋的延性较好,在达到强度要求后,接头试件通常已有较大延性;
为简化检验验收规则,取消了原规程中接头试件强度与钢筋实际强度进行对比的要
求。
4、对每种型式、级别、规格、材料、工艺的钢筋机械连接接头,型式检验试件不应
少于9个:单向拉伸试件不应少于3个,高应力反复拉压试件不应少于3个,大变形反复拉压试件不应少于3个。
同时应另取3根钢筋试件作抗拉强度试验,全部试
件均应在同一根钢筋上截取。
由于型式检验比较复杂和昂贵,对各类钢筋接头只要
求对标准型接头进行型式检验;
5、此外,相同类型的直螺纹接头或锥螺纹接头用于连接不同强度级别(HRB500、HRB400、HRB335)的钢筋时,可以选择其中较高强度级别(如HRB500)的钢筋进行接头试件的型式检验;在连接套筒的尺寸、材料,内螺纹以及现场丝头加工工艺均
不变的情况下,HRB500级钢筋接头的型式检验报告可以兼作HRB400、HRB335级钢筋。
钢筋机械连接接头质量检验
钢筋机械连接接头质量检验(2010.6.16)一、钢筋机械连接检验的类型有3种类型,即型式检验、工艺检验和现场检验。
1、接头型式检验:在下列情况应进行型式检验:(1)确定接头性能等级时;(2)材料、工艺、规格进行改动时;(3)型式检验报告超过4年时。
施工单位应将配件(如套筒)提供单位的型式检验报告列入工程验收资料,并归档留存;型式检验报告标准样式见《钢筋机械连接技术规程》(JGJ107-2010)附录B.(套筒材质为《热轧优质碳素结构园钢》GB/T699-1999);2、工艺检验:钢筋连接工程开始前,应对不同钢筋生产厂的进场钢筋进行接头工艺检验;施工过程中,更换钢筋生产厂时,应补充进行工艺检验。
工艺检验应符合下列规定:(1)每种规格钢筋的接头试件不应少于3根;(2)每根试件的抗拉强度和3根接头试件的残余变形的平均值均应符合JGJ107-2010表3.0.5和表3.0.7的规定(3)接头试件在测量残余变形后可再进行抗拉强度试验,并宜按JGJ107规程附录A表A.1.3中的单向拉伸加载制度进行试验;(4)第一次工艺检验中1根试件抗拉强度或3根试件的残余变形平均值不合格时,允许再抽3根试件进行复检,复检仍不合格时判为工艺检验不合格。
(5)应由具备上岗资格的实际操作人员,采用相同的设备、材料,在与实际施工相同的条件下操作,制成钢筋接头,送试验室进行检验合格后方可实施钢筋连接施工作业。
3、现场检验(接头抽样):应进行外观质量和接头力学性能检验,机械连接接头每500个为一检验批,不足时也为一批。
二、钢筋机械连接接头的质量跟踪1、接头的等级(以HRB335为例,σs=335,σb=455)接头应根据抗拉强度、残余变形以及高应力和大变形条件下反复拉压性能的差异,分为下列三个性能等级:Ⅰ级:接头抗拉强度等于被连接钢筋的实际拉断强度(当试件断于钢筋母材时,表明接头已满足规定要求)或不小于1.10倍钢筋抗拉强度标准值(455×1.10=50.05)(当试件断于机械接头长度区段时,应满足此要求,才能判为合格),残余变形小并具有高延性及反复拉压性能。
钢筋机械连接有关接头的规范要求
钢筋机械连接有关接头的规范要求2.1.9接头试件的最大力下总伸长率total elongation of splice sample at maximum tensile force接头试件在最大力下在规定标距内测得的总伸长率。
2.1.10接头面积百分率area percentage of splice同一连接区段内纵向受力钢筋机械连接接头面积百分率为该区段内有机械接头的纵向受力钢筋与全部纵向钢筋截面面积的比值。
3.0.1接头设计应满足强度及变形性能的要求。
3.0.3接头性能应包括单向拉伸、高应力反复拉压、大变形反复拉压和疲劳性能,应根据接头的性能等级和应用场合选择相应的检验项目。
3.0.4接头应根据极限抗拉强度、残余变形、最大力下总伸长率以及高应力和大变形条件下反复拉压性能,分为Ⅰ级、Ⅱ级、Ⅲ级三个等级,其性能应分别符合本规程第3.0.5条~第3.0.7条的规定。
3.0.5Ⅰ级、Ⅱ级、Ⅲ级接头的极限抗拉强度必须符合表3.0.5的规定。
3.0.6Ⅰ级、Ⅱ级、Ⅲ级接头应能经受规定的高应力和大变形反复拉压循环,且在经历拉压循环后,其极限抗拉强度仍应符合本规程第3.0.5条的规定。
3.0.7Ⅰ级、Ⅱ级、Ⅲ级接头变形性能应符合表3.0.7的规定。
表3.0.7接头变形性能3.0.8对直接承受重复荷载的结构构件,设计应根据钢筋应力幅提出接头的抗疲劳性能要求。
4.0.1接头等级的选用应符合下列规定:1混凝土结构中要求充分发挥钢筋强度或对延性要求高的部位应选用Ⅱ级或Ⅰ级接头;当在同一连接区段内钢筋接头面积百分率为100%时,应选用Ⅰ级接头。
4.0.3结构构件中纵向受力钢筋的接头宜相互错开。
钢筋机械连接的连接区段长度应按35d计算,当直径不同的钢筋连接时,按直径较小的钢筋计算。
4.0.4对直接承受重复荷载的结构,接头应选用包含有疲劳性能的型式检验报告的认证产品。
5.0.1下列情况应进行型式检验:1确定接头性能等级时;2套筒材料、规格、接头加工工艺改动时;3型式检验报告超过4年时。
钢筋连接检测技术规范要求
钢筋连接检测技术规范要求1. 引言本文档旨在规范钢筋连接检测技术,并确保连接的质量和安全性。
有效的钢筋连接在建筑和桥梁等工程中起到至关重要的作用。
本文档提供了连接检测的要求和方法,以确保连接的质量能够满足设计和使用要求。
2. 检测要求2.1 连接类型- 本文档适用于常见的钢筋连接类型,包括焊接连接、机械连接和胶接连接等。
2.2 检测方法- 钢筋连接的检测方法应根据连接类型的不同进行相应选择。
常用的检测方法包括超声波检测、磁粉检测和视觉检测等。
- 检测人员应熟悉所采用的检测方法,并按照相关标准操作程序进行检测。
2.3 检测仪器和设备- 检测所需的仪器和设备应符合国家标准或行业标准,并具备合格的检测性能。
- 检测仪器和设备应经过定期检验和校准,确保检测的准确性和可靠性。
2.4 检测报告- 检测结果应详细记录在检测报告中,包括检测日期、检测人员、检测方法、检测仪器和设备、检测结果等信息。
- 检测报告应及时提交给相关部门,并妥善保存备案。
3. 质量控制要求3.1 检测人员- 进行连接检测的人员应具备相关资质和证书,并经过培训和考核。
- 检测人员应熟悉本文档的要求,并按照要求进行操作和记录。
3.2 检测环境- 进行连接检测的环境应符合相关标准,以确保检测的准确性和可靠性。
- 检测环境应保持清洁、安全,并且没有影响检测结果的干扰因素。
3.3 质量控制程序- 进行连接检测时,应按照相关质量控制程序进行操作,并确保程序的有效性和可靠性。
- 相关质量控制程序应定期进行复查和修订,以适应实际情况的变化。
4. 总结本文档对钢筋连接检测技术的规范要求进行了详细介绍。
通过遵守本文档的要求,可以确保钢筋连接的质量和安全性,为建筑和桥梁等工程提供坚实的基础。
为了达到更好的检测效果,请相关单位和人员严格按照本文档的要求进行操作和管理。
以上为《钢筋连接检测技术规范要求》的内容摘要,具体要求和操作细节请参考完整文档。
钢筋机械连接现场检验与验收
钢筋机械连接现场检验与验收1、工程中应用钢筋机械接头时,应由该技术提供单位提交有效的型式检验报告。
2、钢筋连接工程开始前,应对不同钢筋生产厂的进场钢筋进行接头工艺检验;施工过程中,更换钢筋生产厂时,应补充进行工艺检验。
工艺检验应符合下列规定:1)每种规格钢筋的接头试件不应少于3根;2)每根试件的抗拉强度和3根接头试件的残余变形的平均值均应符合本规程表3 0.5和表3.0.7的规定;3)接头试件在测量残余变形后可再进行抗拉强度试验,并宜按本规程附录A表A 1.3中的单向拉伸加载制度进行试验;4)第一次工艺检验中1根试件抗拉强度或3根试件的残余变形平均值不合格时,允许再抽3根试件进行复检,复检仍不合格时判为工艺检验不合格。
钢筋连接工程开始前,应对不同钢厂的进场钢筋进行接头工艺检验,主要是检验接头技术提供单位所确定的工艺参数是否与本工程中的进场钢筋相适应,并可提高实际工程中抽样试件的合格率,减少在工程应用后再发现问题造成的经济损失,施工过程中如更换钢筋生产厂,应补充进行工艺检验。
此外工艺检验中增加了测定接头残余变形的要求,这是控制现场接头加工质量,克服钢筋接头型式检验结果与施工现场接头质量严重脱节的重要措施;某些钢筋机械接头尽管其强度满足了规程的要求,接头的残余变形不一定能满足要求,尤其是螺纹加工质量较差时;增加本条要求后可以大大促进接头加工单位的自律,或淘汰一部分技术和管理水平低的加工企业。
工艺检验中,用残余变形作为接头变形的控制值,测量接头试件的单向拉伸残余变形比较简单,较为适合各施工现场的检验条件3、接头安装前应检查连接件产品合格证及套筒表面生产批号标识;产品合格证应包括适用钢筋直径和接头性能等级、套简类型,生产单位、生产日期以及可追溯产品原材料力学性能和加工质量的生产批号。
套筒均在工厂生产,影响套简质量的因素较多,如原材料性能、套简尺寸、螺纹规格、公差配合及螺纹加工精度等,要求施工现场土建专业质检人员进行批量机械加工产品的检验是不现实的,套筒的质量控制主要依靠生产单位的质量管理和出厂检验以及现场接头试件的抗拉强度试验。
铁路混凝土工程钢筋机械连接技术暂行规定_铁建设[2010]41号
3.3 接头型式检验3.3.1 工程中应用钢筋机械接头时,应由连接件的制造单位提交国家或省部级行政主管部门认可的检测机构出具的型式检验报告。
3.3.2 具备下列情况之一时应进行型式检验:1 确定接头性能时;2 材料、工艺、规格有变动时;3 型式检验报告超过4年时;4 建设单位有要求时。
3.3.3不同型式、规格、材料、工艺的钢筋机械连接接头,型式检验试件不应少于9个:其中单向拉伸试件不应少于3个,高应力反复拉压试件不应少于3 个,大变形反复拉压试件不应少于3 个。
同时应另取3 根钢筋试件做抗拉强度试验。
全部试件均应在同一根钢筋上截取。
3.3.4 型式检验试件必须采用未经过预拉的试件。
用于型式检验的直螺纹接头试件应由套筒供货单位和丝头加工单位将散件送达检验机构,由型式检验机构或在其监督下由该连接件的制造单位按本暂行规定表4.3.2规定的拧紧扭矩进行装配,拧紧扭矩值应记录在检验报告中。
3.3.5 型式检验的试验方法应按本暂行规定附录A .1 中的规定进行,当试验结果符合下列规定时评为合格:1 强度检验:每个接头试件的强度实测值均应符合第3.2.1条接头强度要求;2 变形检验:对残余变形和最大力总伸长率,3 个试件实测值的平均值应符合表3.2.3的规定。
3.3.6 型式检验应由国家、省部级主管部门认可的检验机构,按本暂行规定附录B 的格式出具检验报告和评定结论。
3.4接头工艺检验3.4.1 钢筋机械连接施工前,施工单位应对不同钢筋生产厂的进场钢筋进行现场条件下的接头工艺检验。
施工过程中如更换钢筋生产厂,应补充进行工艺检验。
3.4.2 工艺检验应符合下列规定:1 每种规格钢筋的接头试件应不少于3 根;2 每根试件的抗拉强度和3 根接头试件的残余变形的平均值均应分别符合本暂行规定第3.2.1条和表3.2.3的规定;3 工艺检验中1根试件抗拉强度或3根试件的残余变形平均值不合格时,允许再抽3根试件进行复检,复检仍不合格时判为工艺检验不合格。
钢筋机械连接检测实施细则(6.18)
一、检测依据:JGJ 107-2010 《钢筋机械连接通用技术规程》二、评定标准:JGJ 108-96 《带肋钢筋套筒挤压连接技术规程》JG/T 3057-1999 《镦粗直螺纹钢筋接头》JGJ 109-96 《锥螺纹接头技术规程》JG 163—2004 《滚轧直螺纹钢筋连接接头》三、试验目的:为了检验混凝土结构中使用钢筋机械连接,接头试件在拉伸过程中的最大拉力能否满足要求,确保工程质量。
四、钢筋机械连接方式:带肋钢筋套筒挤压连接、镦粗直螺纹钢筋接头、锥螺纹接头、滚轧直螺纹连接拉伸试验。
试验温度:10~35℃室温下进行。
五、仪器设备:1、试验机能满足标准测定力学性能的要求。
WAW-600型电液伺服万能试验机测量范围 0~600KNWAW-1000型电液伺服万能试验机测量范围 0~1000KNWAW-2000型电液伺服万能试验机测量范围 0~2000KN试验机测力示值误差不大于±1%2、根据式样尺寸测量精度的要求选用相应精度的量具或仪器。
游标卡尺:0~300mm 精确度0.02mm3、试验机及测量工具或仪器必须由计量部门定期检查。
六、检测过程:1.试验前观察温室度计,在仪器使用记录上做好温湿度记录。
2.根据钢筋级别、直径选用适配的拉力试验机。
3.接通电源,开机,按仪表板的电源开关,电源开关指示灯亮。
4.按下“启动油泵”开关,启动油泵电机,通过手动控制盒上的按钮控制升降电机,带动丝杠移动下横梁于适当位置,调好夹持空间后,按手动控制盒上的按钮控制上夹头的“紧”按钮将试样夹紧。
(依据试样的直径和宽度,选择适当的钳口,不可用大试样的钳口夹持小试样。
钳口夹持试样的长度,应不小于钳口总长的2/3。
否则造成横梁的钳口部位卷边损坏。
)5.清零和数据输入。
6.工艺检验还需要将残余变形装置安装在试样上,定位、夹持好后,变形、负荷清零。
7.在电脑上点击‘测试’,此时试样的负荷值、位移量及试验速率分别在负荷、位移、速率显示器上显示(测试残余变形试验速率为2~10MPa•S-1,抗拉强度为0.05L/min)直至试验结束。
钢筋机械连接形式检验报告
钢筋机械连接对型式检验的要求?相关标签:•机械连接接头•钢筋机械连接•滚轧直螺纹连接1 接头型式检验报告超过4年时必须重新取样做型式检验。
接头型式检验主要作用是对各类接头按性能分级。
2 经型式检验确定其等级后,工地现场只需进行现场检验;当接头质量有严重问题,其原因不明,对定型检验结论有重大怀疑时,上级主管部门或质检部门可以提出重新进行型式检验要求。
3 考虑到国产钢筋的延性较好,在达到强度要求后,接头试件通常已有较大延性;为简化检验验收规则,取消了原规程中接头试件强度与钢筋实际强度进行对比的要求。
4 对每种型式、级别、规格、材料、工艺的钢筋机械连接接头,型式检验试件不应少于9个:单向拉伸试件不应少于3个,高应力反复拉压试件不应少于3个,大变形反复拉压试件不应少于3个。
同时应另取3根钢筋试件作抗拉强度试验,全部试件均应在同一根钢筋上截取。
由于型式检验比较复杂和昂贵,对各类钢筋接头只要求对标准型接头进行型式检验;5 此外,相同类型的直螺纹接头或锥螺纹接头用于连接不同强度级别(HRB500、HRB400、HRB335)的钢筋时,可以选择其中较高强度级别(如HRB500)的钢筋进行接头试件的型式检验;在连接套筒的尺寸、材料,内螺纹以及现场丝头加工工艺均不变的情况下,HRB500级钢筋接头的型式检验报告可以兼作HRB400、HRB335级钢筋的同类型、同等级接头的型式检验报告使用,反之则不允许。
钢筋母材强度试验用来判别接头试件用钢筋的母材性能和钢筋牌号。
6 用于型式检验的直螺纹或锥螺纹接头试件应散件送达检验单位,由型式检验单位或在其监督下由接头技术提供单位按本规程表6.2 l或表6.2.2规定的拧紧扭矩进行装配,拧紧扭矩值应记录在检验报告中,型式检验试件必须采用未经过预拉的试件。
7 型式检验应由国家、省部级主管部门认可的检测机构进行,并应按本规程附录B的格式出具检验报告和评定结论。
(注:专业文档是经验性极强的领域,无法思考和涵盖全面,素材和资料部分来自网络,供参考。
机械连接接头施工现场的检验要求
机械连接接头施工现场的检验要求
【学员问题】机械连接接头施工现场的检验要求?
【解答】(1)工程中应用钢筋机械连接接头时,应由该技术提供单位提交有效的型式检验报告;
(2)钢筋连接工程开始前及施工过程中,应对每批进场钢筋进行接头工艺检验,工艺检验应符合下列要求:
①每种规格钢筋的接头试件不应少于3根;
②钢筋母材抗拉强度试件不应少于3根,且应取自接头试件的同一根钢筋;
③3根接头试件的抗拉强度均应符合93条的规定;对于Ⅰ级接头,试件抗拉强度尚应大于等于钢筋抗拉强度实测值的0.95倍;对于Ⅱ级接头,应大于0.90倍。
(3)现场检验应进行外观质量检查和单向拉伸试验。
对接头有特殊要求的结构,应在设计图纸中注明相应的检验项目;
(4)接头的现场检验按验收批进行。
同一施工条件下采用同一批材料的同等级、同型式、同规格接头,以500个为一个验收批进行检验与验收,不足500个也作为一个验收批;
(5)对接头试件的每一个验收批,必须在工程结构中随机截取3个接头试件作抗拉强度试验,按设计要求的接头等级进行评定;
①当3个接头试件的抗拉强度均符合93条中相应等级的要求时,该验收批评为合格。
②如有1个试件的强度不符合要求,应再取6个试件进行复检。
复检中如仍有1个试件不符合要求,则该验收批评为不合格。
(6)现场检验连续10个验收批抽样试件抗拉强度试验1次合格率为100%时,验收批接头数量可以扩大1倍。
以上内容均根据学员实际工作中遇到的问题整理而成,供参考,如有问题请及时沟通、指正。
钢筋机械连接型式检验(打印)
钢筋机械连接质量标准和检验办法1.接头的型式检验1.1接头应根据抗拉强度、残余变形以及高应力和大变形条件下反复拉压性能的差异,分为下列三个等级:I级:接头抗拉强度等于被连接钢筋实际抗拉强度或不小于1.10倍钢筋抗拉强度标准值,残余变形小并具有高延性及反复拉压性能。
Ⅱ级:接头抗拉强度不小于被连接钢筋抗拉强度标准值,残余变形较小并具有高延性及反复拉压性能。
Ⅲ级:接头抗拉强度不小于被连接钢筋屈服强度标准值的1.25倍,残余变形较小并具有延性及反复拉压性能。
1.2 下列情况时应进行型式检验:1、确定接头性能等级时;2、材料、工艺、规格进行改动时;3、型式检验报告超过4年时;4、业主提出需做型式检验的要求时;5、国家质量监督机构提出需做型式检验的要求时。
1.3接头的现场检验应按验收批进行,同一施工条件下采用同一批材料的同等级、同型式、同规格接头,应500个位一个验收批进行检验与验收,不足500个也应作为一个检验批。
1.4每种型式、级别、规格、材料、工艺的钢筋机械连接接头,形式检验不应小于9个:其中单向拉伸试件不应小于3个,高应力反复拉压试件不应小于3个,大变形反复拉压试件不应小于3个。
同时应另取3根钢筋试件做抗拉强度试验。
全部试件应在同一根钢筋上截取。
1.5 钢筋套筒做型式检验报告时的试验(见表A)1、接头单向拉伸时的强度和变形时接头的基本性能;2、高应力反复拉压性能(风荷载及小地震情况下承受高应力反复拉压的能力);3、大变形反复拉压性能(结构在强烈地震情况下钢筋进入塑性变形阶段接头的受力性能)。
表A 接头试件型式检验的加载制度1.6 用于形式检验的套筒接头试件应散件送达检测单位,由型式检验单位或在其监督下使用效核用扭力扳手效核拧紧扭矩,拧紧扭矩值应符合表B规定:表B直螺纹接头安装时的最小拧紧扭矩值1.7 型式检验的试验方法1.7.1 强度检验:每个接头试件的强度实测值均应符合表C中相应接头等级的强度要求:表C 接头的抗拉强度表D规定:表D 接头的变形性能1.7.3 型式检验应由国家、省部级主管部门认可的检测机构进行,并出具检验报告和评定结论。
钢筋机械连接检验实施细则
钢筋机械连接检验实施细则一、检测依据:JGJ107-2003 《钢筋机械连接通用技术规程》二、评定标准:JGJ108-96 《带肋钢筋套筒挤压连接技术规程》JG/T 3057-1999 《镦粗直螺纹钢筋接头》JGJ109-96 《锥螺纹接头技术规程》JG 163—2004 《滚轧直螺纹钢筋连接接头》三、试验目的:为了检验混凝土结构中使用钢筋机械连接,接头试件在拉伸过程中的最大拉力能否满足要求,确保工程质量。
四、钢筋机械连接方式:带肋钢筋套筒挤压连接、镦粗直螺纹钢筋接头、锥螺纹接头、滚轧直螺纹连接拉伸试验。
试验温度:10~35℃室温下进行。
五、仪器设备:1、试验机能满足标准测定力学性能的要求。
WA-100B 液压万能试验机测量范围0~100KNWA-1000B 液压万能试验机测量范围0~1000KN试验机测力示值误差不大于±1%2、根据式样尺寸测量精度的要求选用相应精度的量具或仪器。
游标卡尺:0~100mm 精确度0.02mm3、试验机及测量工具或仪器必须由计量部门定期检查。
六、检测过程:1、试验前观察温室度计,在仪器使用记录上做好温湿度记录。
2、根据钢筋级别、直径选用适配的拉力试验机。
3、接通电源,开机,按仪表板的电源开关,电源开关指示灯亮。
4、按下“启动油泵”开关,启动油泵电机,通过手动控制盒上的按钮控制升降电机,带动丝杠移动下横梁于适当位置,调好夹持空间后,按手动控制盒上的按钮控制上夹头的“紧”按钮将试样夹紧。
(依据试样的直径和宽度,选择适当的钳口,不可用大试样的钳口夹持小试样。
钳口夹持试样的长度,应不小于钳口总长的2/3。
否则造成横梁的钳口部位卷边损坏。
)5、清零和数据输入。
6、将引伸计安装在试样上,定位、夹持好后,变形、负荷清零,将下夹头加紧。
此时不可再清零,否则会引起测量误差。
7、试验过程:关闭回油阀,监视速率显示,开始送油阀进行加荷,使速率显示基本稳定在一定范围内,此时试样的负荷值、变形量及试验速率分别在负荷、变形、速率显示器上显示,直至试验结束。
钢筋机械连接质量标准和检验方法01
试验报告编号:
BGBG2014-GL-083
BGBG2014-GL-084
BGBG2014-GL-085
3
型式检验报告
工程中应用钢筋机械连接接头时,应有该技术提供单位提交有效的型式检验报告
见产品合格证书、出厂检验报告及钢材炉批号
工艺检验钢筋连接工程开始前及施工中应对每批进行钢筋进行接头工艺检验其抗拉强度应符合现行规程规范的要求见直螺纹检测报告bg2013gl567bg2013gl569低温部位接头应进行专门试验符合jgj107的有关规定直螺纹加工牙形吻合牙形表面光洁钢筋端头切平后加工丝牙牙形饱的牙形吻合牙形表面光洁丝头螺纹长度不应小于12套筒长度丝头螺纹长度不小于12套筒长度序号检查项目质量标准单位施工单位检查评定记录监理单位验收记录挤压接头外观接头外观质量挤压后套筒不得有肉眼可见裂缝挤压接头压痕道应符合型式检验确定的道数接头处弯折外型尺寸检查其中一挤压后套筒长度110倍115套筒长度压痕处套筒外径08倍090直螺纹接头拧紧力矩d16mm100nmd1820mm200nmd2225mm260nm采用扭力板手检查合格d2832mm320nm采用扭力板手检查合格d3640mm360nm直螺纹接头钢筋与连接套的规格一致外露有之内钢筋与连接套的规格是一致并外露有效丝扣牙数在小于2施工单位检查结果主控项目
分包单位
分包项目经理
施工班组长
邓桂明
类别
序号
检查项目
质量标准
单位
施工单位检查评定记录
监理单位验收记录
主
控
项
目
1
钢筋、连接材料的品种、性能、牌号
附录C (资料性附录)机械连接接头的型式检验
附录C(资料性附录)机械连接接头的型式检验C.1 在下列情况时应进行型式检验:1 确定接头性能等级时;2 材料、工艺、规格进行改动时;3 质量监督部门提出专门要求时。
C.2 用于型式检验的钢筋母材性能除应符合有关标准的规定外,其屈服强度及抗拉强度实测值分别不宜大于相应屈服强度和抗拉强度标准值的1.10倍。
当实测值大于1.10倍标准值时,对A级接头,接头的单向拉伸强度实测值还应大干等于0.9倍钢筋实际抗拉强度。
C.3型式检验的接头试件尺寸(图C.1)应符合表C.1的要求。
图C.1 试件尺寸(mm)表C.1 型式检验接头试件尺寸C.4 对每种型式、级别、规格、材料、工艺的机械连接接头,型式检验试件不应少于12个:其中单向拉伸试件不应少于6个,高应力反复拉压试件不应少于3个,大变形反复拉压试件不成少于3个。
同时,还应取3根同批、同规格钢筋试件做力学性能试验。
C.5 型式检验的加载制度应按附录C.7的规定进行,其合格条件为:1 强度检验:每个试件的实测值均应符合表C.2规定的相应性能等级的检验指标。
2 割线模量、极限应变、残余变形检验:每组试件的实测平均值应符合表C.2规定的相应性能等级的检验指标。
表C.2 接头性能检验指标C.6型式检验应由国家、省部级主管部门认可的检测机构进行,并应按C.8的格式出具试验报告和评定结论。
表C.3 主要符号C.7 接头性能检验的加载制度C.7.1 接头性能检验的试验方法应按表C.4及如图C.2、C.3、C.4 所示的加载制度进行。
表C.4 接头型式检验的加载制度C.7.2 接头现场单向拉伸试验可采用从零加到破坏的一次加载制度。
C.8接头试件单向型式检验试验报告接头试件型式试验报告应包括试验件基本参数和试验结果两部分,宜按表C.5的格式汇总记录。
表C.5 接头试件型式检验报告注:接头试件基本参数栏应详细记载。
对套筒挤压接头,应包括套筒长度、外径、内径、挤压道次、挤压力(kN)、压痕处平均直径(或挤压后套筒长度)、压痕总宽度。
钢筋机械连接检验实施细则
钢筋机械连接检验实施细则一、检测依据:JGJ107-2003 《钢筋机械连接通用技术规程》二、评定标准:JGJ108-96 《带肋钢筋套筒挤压连接技术规程》JG/T 3057-1999 《镦粗直螺纹钢筋接头》JGJ109-96 《锥螺纹接头技术规程》JG 163—2004 《滚轧直螺纹钢筋连接接头》三、试验目的:为了检验混凝土结构中使用钢筋机械连接,接头试件在拉伸过程中的最大拉力能否满足要求,确保工程质量。
四、钢筋机械连接方式:带肋钢筋套筒挤压连接、镦粗直螺纹钢筋接头、锥螺纹接头、滚轧直螺纹连接拉伸试验。
试验温度:10~35℃室温下进行。
五、仪器设备:1、试验机能满足标准测定力学性能的要求。
WA-100B 液压万能试验机测量范围0~100KNWA-1000B 液压万能试验机测量范围0~1000KN试验机测力示值误差不大于±1%2、根据式样尺寸测量精度的要求选用相应精度的量具或仪器。
游标卡尺:0~100mm 精确度0.02mm3、试验机及测量工具或仪器必须由计量部门定期检查。
六、检测过程:1、试验前观察温室度计,在仪器使用记录上做好温湿度记录。
2、根据钢筋级别、直径选用适配的拉力试验机。
3、接通电源,开机,按仪表板的电源开关,电源开关指示灯亮。
4、按下“启动油泵”开关,启动油泵电机,通过手动控制盒上的按钮控制升降电机,带动丝杠移动下横梁于适当位置,调好夹持空间后,按手动控制盒上的按钮控制上夹头的“紧”按钮将试样夹紧。
(依据试样的直径和宽度,选择适当的钳口,不可用大试样的钳口夹持小试样。
钳口夹持试样的长度,应不小于钳口总长的2/3。
否则造成横梁的钳口部位卷边损坏。
)5、清零和数据输入。
6、将引伸计安装在试样上,定位、夹持好后,变形、负荷清零,将下夹头加紧。
此时不可再清零,否则会引起测量误差。
7、试验过程:关闭回油阀,监视速率显示,开始送油阀进行加荷,使速率显示基本稳定在一定范围内,此时试样的负荷值、变形量及试验速率分别在负荷、变形、速率显示器上显示,直至试验结束。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
【专业知识】钢筋机械连接对型式检验的要求
【学员问题】钢筋机械连接对型式检验的要求?
【解答】1、接头型式检验报告超过4年时必须重新取样做型式检验。
接头型式检验主要作用是对各类接头按性能分级。
2、经型式检验确定其等级后,工地现场只需进行现场检验;当接头质量有严重问题,其原因不明,对定型检验结论有重大怀疑时,上级主管部门或质检部门可以提出重新进行型式检验要求。
3、考虑到国产钢筋的延性较好,在达到强度要求后,接头试件通常已有较大延性;为简化检验验收规则,取消了原规程中接头试件强度与钢筋实际强度进行对比的要求。
4、对每种型式、级别、规格、材料、工艺的钢筋机械连接接头,型式检验试件不应少于9个:单向拉伸试件不应少于3个,高应力反复拉压试件不应少于3个,大变形反复拉压试件不应少于3个。
同时应另取3根钢筋试件作抗拉强度试验,全部试件均应在同一根钢筋上截取。
由于型式检验比较复杂和昂贵,对各类钢筋接头只要求对标准型接头进行型式检验;
5、此外,相同类型的直螺纹接头或锥螺纹接头用于连接不同强度级别(HRB500、HRB400、HRB335)的钢筋时,可以选择其中较高强度级别(如HRB500)的钢筋进行接头试件的型式检验;在连接套筒的尺寸、材料,内螺纹以及现场丝头加工工艺均不变的情况下,HRB500级钢筋接头的型式检验报告可以兼作HRB400、HRB335级钢筋
的同类型、同等级接头的型式检验报告使用,反之则不允许。
钢筋母材强度试验用来判别接头试件用钢筋的母材性能和钢筋牌号。
6、用于型式检验的直螺纹或锥螺纹接头试件应散件送达检验单位,由型式检验单位或在其监督下由接头技术提供单位按本规程表6.2、l或表6.2.2规定的拧紧扭矩进行装配,拧紧扭矩值应记录在检验报告中,型式检验试件必须采用未经过预拉的试件。
7、型式检验应由国家、省部级主管部门认可的检测机构进行,并应按本规程附录B 的格式出具检验报告和评定结论。
以上内容均根据学员实际工作中遇到的问题整理而成,供参考,如有问题请及时沟通、指正。
结语:借用拿破仑的一句名言:播下一个行动,你将收获一种习惯;播下一种习惯,你将收获一种性格;播下一种性格,你将收获一种命运。
事实表明,习惯左右了成败,习惯改变人的一生。
在现实生活中,大多数的人,对学习很难做到学而不厌,学习不是一朝一夕的事,需要坚持。
希望大家坚持到底,现在需要沉淀下来,相信将来会有更多更大的发展前景。
