非织造布透气性测试

非织造布透气性测试

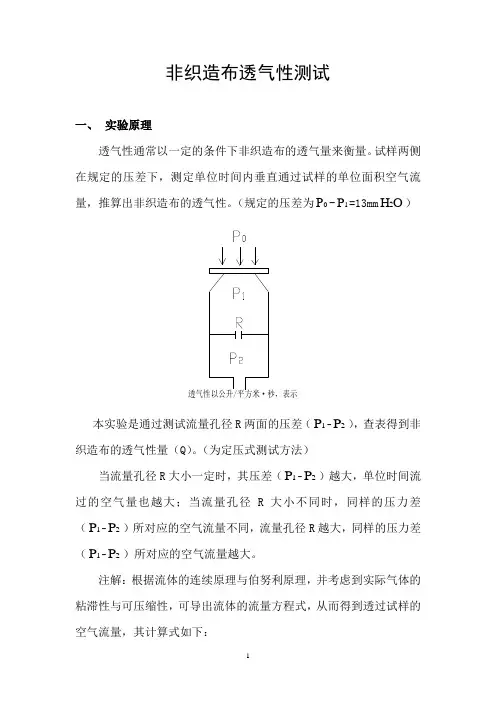

一、实验原理

透气性通常以一定的条件下非织造布的透气量来衡量。试样两侧在规定的压差下，测定单位时间内垂直通过试样的单位面积空气流

P0H2OP1量，推算出非织造布的透气性。(规定的压差为-=13mm)

透气性以公升/平方米?秒，表示

P1-P2本实验是通过测试流量孔径R两面的压差()，查表得到非织造布的透气性量(Q)。(为定压式测试方法)

P1-P2当流量孔径R大小一定时，其压差()越大，单位时间流过的空气量也越大;当流量孔径R大小不同时，同样的压力差

P1-P2()所对应的空气流量不同，流量孔径R越大，同样的压力差

P1-P2()所对应的空气流量越大。

注解:根据流体的连续原理与伯努利原理，并考虑到实际气体的粘滞性与可压缩性，可导出流体的流量方程式，从而得到透过试样的

空气流量，其计算式如下:

2Q,C,d,hr

式中Q-为流过孔径d(即 R)的空气流量,C-仪器常数，μ-流量系数，d-气孔直径(即R)，ε-空气密度变化系数，г-压力计内蒸馏

P1-P2水密度，h-前后气室间的静压差，即()流量压差示压管读数。

推算由Q-空气流量求得被测试样的透气量Q(B) P查表

VBp = AT

V:为T 秒时间内通过试样的空气体积，A:为试样面积。

P1-P2为了简化计算，根据流量压差计读数h()和气孔R直径，即可由图表直接查出透气量。

由此可知，通过非织造布的空气流量与气孔直径的平方成正比例，并与前后空气室的静压差成一定正比例关系，而从上面公式中可

P1-P2以看出，流量孔径d(R)与流量压差h()成反比例。这将为我们在测试时如何选择流量孔径R的大小提供了依据，如我们已选定被测试样，那么它的透气量也就是一个定值了，但只是现在我们还不知道它的具体数值。当我们选一个孔径后开始测试，逐渐提高吸风量，

P0H2OH2OP1-P2P1使-缓慢接近13mm柱的过程中，发现()>340mm,

P1-P2这说明所选的孔径R小了，应再选略大一些的孔径。若()

H2O<60mm。说明孔径R选大了，应该再选略小一些的孔径。

为了适应测定不同透气性的织物，备有一套大小不同的流量孔

径，共选择使用。

二、实验目的要求

通过试验掌握测定非织造布透气性原理和操作使用方法，并熟悉仪器的结构。掌握并学会根据测定出的流量静压差值和流量孔径，经查表，得出对应的被测试样的透气量。三、实验仪器和试样

实验仪器为YG461型织物中压透气仪。试样为11厘米×11厘米的非织造布10块，或不同种类非织造布数块。也可用大块试样测试，不同部位至少测10次。

四、仪器结构介绍

1.基本知识:空气透过非织造布的能力称为非织造布的透气性。

P0P1通过非织造布的空气流量的大小，与非织造布的两侧压力差(-)

P0P1和非织造布的透气性有关。若要使非织造布的两侧压力差(-)保持恒定，则通过非织造布的空气流量，就仅由非织造布本身的透气性决定。非织造布透气性越好，单位时间通过的空气量越多，非织造布透气性越差，所通过的空气量就越少。因此，应在保持非织造布两侧压力差(P-P)为一定值的条件下，测定单位时间通过非织造布01

的空气流量，就可推求出非织造布的透气性。当流量孔径为一定时，压力差(P-P)的大小与流过流量孔径的空气流量大小有关。单位12

时间流过流量孔的空气流量越大，压力差(P-P)也越大，因此，12

不同的压力差值(P-P)实际上就对应着不同的流量，测得压力差12

(P-P)的大小就可推求出单位时间通过流量孔的空气流量，进而12

也就可以推求出通过非织造布的空气流量。(透气量)

2.仪器结构中各部件的作用:

21

2流中溢流器量压

压定

差压

压环计计试样

试样直径定值圈贮液器4个

0前室压差流量筒011

阻尼器流量孔径后室2

0定压选择阀吸风机

斜管低压定压计

(1)压环:与下面的试样直径定值圈配合，压紧试样。且压环高低位置可调，以便压紧不同厚度的试样。由手柄、凸轮、摆杆、滑块机构来实现加压和放松。

(2)试样直径定值圈:用来承托被测试样，并起到给试样面积定值的作用，使试样通过空气的面积符合规定。本仪器的试样直径定

值圈的定值孔径有70和50两种，一般多用70，只有试样透气,,,

量较大时，才须用50定值圈。 ,

(3)吸风机:可由调压器控制吸风量，来达到给定试样两侧压

P0P1力差(-)的作用。

(4)阻尼器:主要作用是减少气流压力的波动，使气流趋于平稳，减少各个测压管内液柱的跳动，有利于读取数值。

(5)定压选择阀:当要求试样两侧的定压值为低压定压值时(即

H2O小于25mm时)，一般采用13mmHO,应将此阀选择在低压档(即2

关闭位置)。

H2O(6)中压定压计:用于在试样两侧的定压压差大于25mm时，显示确定试样两侧的定压值。

(7)流量筒压差压力计(垂直压力计):用于测定压差流量计两气室之间的压差(P-P)，从而确定试样的透气量Q。12

H2O(8)斜管定压压力计:用于试样两侧定压压差小于25mm时，

H2O显示确定试样两侧定压值。一般都为13mm。

(9)溢流器:用于操作不慎，液体从流量筒压差压力计顶端流出时,盛放溢出的液体，以免流到其它部位，如后气室等。造成仪器无法正常工作。

五、实验步骤和方法

(1)检查斜管压力计的O点和流量差压示压计的O点，不在O点则调整在O点位置。

(2)选择定压状态:通常选低压状态(将定压选择阀旋钮上的“白点”对准定压选择板上的“绿点”)，斜管低压定压计工作。对于透气性很差的试样，则选择高压定压状态(定压选择阀旋钮上的“白点”对准定压选择板上的“红点”)，此时斜管定压计不起作用，而高压定压计工作。

(3)选择流量孔径大小。透气性较好的非织造布，选择较大的

H2O孔径，反之亦反。若所选孔径能使试样在规定压差下(13mm)

H2OP1-P2测得的流量压差在60,340mm之间，即可使用，否则还需

H2OP1-P2P1-P2另选。若,340mm，则选大一些的孔径;,
