MACH-CNC接口板说明
7、针对计算机并口IO数的不足，增加三轴6位独立的限位开关输入IO口。
8、可与所有脉冲与方向信号的步进、伺服驱动配套使用，控制车床、铣床作数控运行。
9、输入端可外接机械开关、槽型光耦、接近开关、对刀器等。
10、接口板P1-P17口信号与电脑并口信号1-17针一一对应，并口18-25针为电源地。
11、通过并口P1、P16控制两路电磁继电器输出，可控制机床冷却泵，润滑油泵。
由于发光二极管的内阻非常小只有几百欧姆，而干扰源的内阻一般很大，在发光二极管上得到的干扰电压是非常小的，因此，大大削弱了其的强度，同时由于发光二极管必须有足够的电压和电流时才能发光，尽管干扰信号的电压很高，但其电流很小，能量则很小，因此，它不足以驱动发光二极管发光，在光电隔离器的另一端就不会有干扰电压输出，下图是光隔前后的信号波形图：
(二)输入接口20位
内部电路
GND Estop AGND P10 P11 P12 P13 AGND 5V P15 Probe Z- Z+ 5V AGND Y- Y+ X- X+ 5V
1、Estop为板的工作启停，板上已通过跳线接通允许
2、P10 P11 P12 P13 P15 为并口的5位输入端口
P10在MACH中设置为急停，（电脑上的Estop）
一、主要特点
1、提供十二路OC（集电集开路方式）输出，输出端口可直接驱动固态继电器。
MACH 3接口板使用说明
雕刻机接口板使用说明目录一、雕刻机接口板功能简介： (3)二、电气接线图： (3)三、接口板和驱动器的连接方法： (4)四、信号输入接口的连接方法： (4)五、继电器接口的使用： (5)六、并口的25针引脚输出定义： (5)七、Mach3软件的设置和使用方法： (6)7.1 Mach3的启动： (6)7.2 Mach3软件的端口设置： (7)7.3 限位开关的mach3设置： (11)7.4电机调试： (12)7.5 G代码的运行： (14)7.6 如何使用MACH3的手控界面： (16)八、联系我们： (17)一、雕刻机接口板功能简介：1、同时接5块步进电机驱动板器，控制5个步进电机运转2、带四路限位开关接口，可以接限位开关和急停开关，复位，对刀开关等。
3、带继电器控制，可控制雕刻机主轴电机的转动与不转动。
4、工作电压DC5V5、支持mach3软件。
二、电气接线图：三、接口板和驱动器的连接方法：X、Y、Z、4、5轴接口连接驱动板示意图:四、信号输入接口的连接方法：信号输入接口可以接限位开关和急停开关，对刀等，下图都以限位开关示意，具体的使用可以参考mach3中文教程：五、继电器接口的使用：继电器可以控制主轴的启动和停止，要使用该继电器，首先要对软件进行设置，软件的设置在后面章节中会提到。
在使用时即可通过代码控制继电器的吸合和释放，以此控制主轴的启动和停止。
六、并口的25针引脚输出定义：图6.1 并口接口并口简介：电脑的并口是一个25针D型凹槽连接器，图6.1所示为从电脑后方观看得并口插槽，箭头所指的方向为信息流相对电脑的流动方向，如标号为10-13的脚针是对向脑输入数据的。
接口板并口输出信号定义：七、Mach3软件的设置和使用方法：说明：这里将对mach3的基本设置进行讲解，对于mach3的设置是一个复杂的过程，我们这里的介绍主要是针对我们的驱动板进行，让您能够使电机正常转动，对于一些复杂的设置请您参考mach3的使用手册，那里有非常详细和专业的讲解。
MACH3常用设置_教学
Mach3Mill，铣床主界面。
界面上的内容非常多，乍一看感觉很复杂，这也是我第一次接触Mach家族软件的第一印象。
经过一段时间的使用和研究后发现，实际上只要进行简单的几个设置之后就可以初步的运行了。
待我慢慢道来。
打开软件后的第一步就要确定用于计算机床进给系统所使用的长度单位是公制还是英制，也就是毫米还是英寸。
打开Config菜单，选择第一项Select Native Units。
随后会弹出一个提示窗口，不用理睬直接点击OK。
(提示内容是告诉用户这里的长度单位的确定与G程序中使用的长度单位没有关系，这里确定机床步进(伺服)电机，在进给运动时所使用的长度单位。
)之后就会出现单位定义窗口了。
我使用了mm‘s，也就是毫米，因为我使用的丝杠是2.5mm导程(螺距)的，是公制的的丝杠。
所以这样可以方便的计算出步进电机的转速，而不存在单位换算出现的误差。
按下ok后即可。
第二步，开始设定你的Mach接口，定义并口引脚功能。
这也是Mach中设定最关键的部分，机床是否能够正常的运行就靠这里的设定。
Config菜单-Ports and Pins项弹出Ports & Pins对话框，此对话框内有多个标签窗口。
首先看到的是PortSetup and Axis Selection标签窗口。
窗口中有以下选项是我们要关注的，Port #1中定义了PC主板上唯一的一个并口地址，这个地址在主板BIOS中已经定义一般为默认，无需要更改，Port Enable打勾有效。
Port #2定义如果主板上有第二个并口，则定义了第二个并口的地址。
Kernel Speed核心频率定义了mach系统的最高运行速度，决定了机床进给速度的极限，无论是步进电机还是伺服电机最高脉冲频率决定了其转速，所以Kernel Speed的频率限制其最大脉冲频率。
一般步进电机的转速比较低，极限转速大约700转，标准脉冲是每转200个，如果使用细分驱动器达到8细分的话就是1600个脉冲转一圈。
基于Mach3软件的经济型五轴雕刻机开发_李荣泳
基于 Mach3 软件的经济型五轴雕刻机开发
李荣泳，陈勇志，孙振忠
（东莞理工学院，广东 东莞 523808）
摘 要：基于五轴加工原理及 Mach3 软件，开发了一种经济型的五轴雕刻机，可应用于加工材质较软、精度要求不高的零件，如木材、塑 料及铝合金等材质零件，完全能够达到预期的效果。 关键词：五轴五联动；Mahc3；雕刻机
图 7 接口控制卡
define keys
blocknumber
=N —— — 定义程序段号
preparatory function =G1 —— — 定义准备功能指令
aux function
=M1 —— — 定义辅助功能指令
x feedrate
not used —— — 定义 X 进组率指令
y feedrate
=Z —— — 定义 Z 坐标轴
图 8 后处理参数
一定差异，输入 Mach3 时可能产生错误加工，些时需要为 Mach3 设置机床代码后处理。图 8 就是编写好的部分后处理 内容，并稍加解释。利用这个后置处理程序，Mach3 实现了五 轴加工。
Hale Waihona Puke 3 结束语开发数控新机床，是个高投入的行业，而基于 Mach3 软 件，不需技术精堪的技术人员，就可进行简易的开发，降低开发 成本，加速开发进程。开发过程不需配高端的数控系统，用 Mach3 软件与机床连接就能五轴联动。开发经济型五轴雕刻 机，精度虽然比专业五轴机床低，但对于精度不高的加工，如木 材雕刻、塑料加工及铝合金加工等应用，能够达到所需效果。
为了控制机床开发的经济性，机床结构主要是 XYZ 运动
雕刻机接口板-V5使用说明
脉冲 冲
向
冲
向
冲
向
脉冲 方向 入 1
PIN11 PIN12 PIN13 PIN14 PIN17 PIN16 PIN18~25
DIN2 DIN3 DIN4 DIRE EN
RLY GND
信号输 信号输 信号输 5 轴方 所有轴 继电器 接地
入2 入3 入4 向
使能 控制
六、Mach3 软件的设置和使用方法：
斯达普司
雕刻机接口板-V5 使用说明
雕刻机接口板-V5 使用说明
斯达普司出品 联系我们
淘宝店铺：/ 技术支持 QQ： 1281563811
斯达普司——专注于步进电机驱动器的开发和设计！
1
PDF 文件使用 "pdfFactory Pro" 试用版本创建
PIN1 PIN2 PIN3 PIN4 PIN5 PIN6 PIN7 PIN8 PIN9 PIN10
Байду номын сангаас
STEPE STEPA DIRA STEPB DIRB STEPC DIRC STEPD DIRD DIN1
第 5 轴 X 轴脉 X 轴方 Y 轴脉 Y 轴方 Z 轴脉 Z 轴方 第 4 轴 第 4 轴 信号输
斯达普司
雕刻机接口板-V5 使用说明
急停开关设置:在遇到紧急情况是机床需要紧急停止，我们把并口的引脚 13 作为紧急停止输 入引脚，对应的 mach3 设置如下图：
对于三轴系统来说，4 个输入引脚可以对限位开关、急停开关、复位开关进行设置，设置的 方法有很多，我只列举了其中的一种，你可以根据你的实际需求参考 mach3 的使用手册对 mach3 进行设置。
斯达普司
雕刻机接口板-V5 使用说明

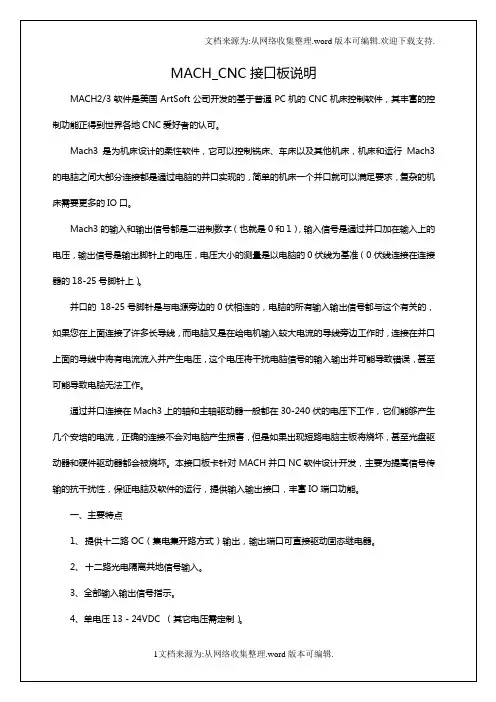

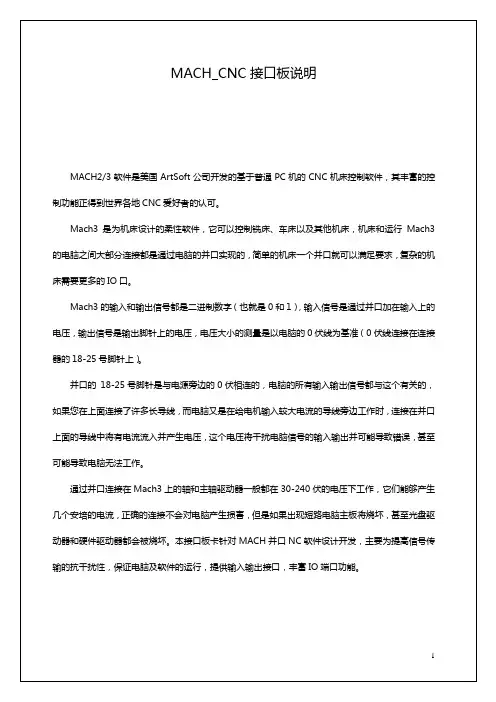

MACH_CNC接口板说明
