光栅衍射实验实验报告

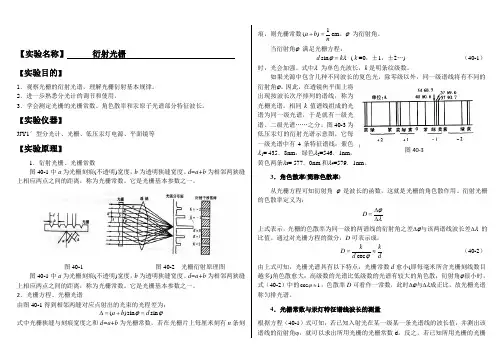

大学物理实验报告系列之衍射光栅
【实验名称】衍射光栅【实验目的】1．观察光栅的衍射光谱，理解光栅衍射基本规律。
2．进一步熟悉分光计的调节和使用。
3．学会测定光栅的光栅常数、角色散率和汞原子光谱部分特征波长。
【实验仪器】JJY1′型分光计、光栅、低压汞灯电源、平面镜等【实验原理】1．衍射光栅、光栅常数图40-1中a为光栅刻痕(不透明)宽度，b为透明狭缝宽度。
d=a+b为相邻两狭缝上相应两点之间的距离，称为光栅常数。
它是光栅基本参数之一。
图40-1 图40-2 光栅衍射原理图图40-1中a为光栅刻痕(不透明)宽度，b为透明狭缝宽度。
d=a+b为相邻两狭缝上相应两点之间的距离，称为光栅常数。
它是光栅基本参数之一。
2．光栅方程、光栅光谱由图40-1得到相邻两缝对应点射出的光束的光程差为：ϕϕsinsin)(dba=+=∆式中光栅狭缝与刻痕宽度之和d=a+b为光栅常数，若在光栅片上每厘米刻有n条刻痕，则光栅常数nba1)(=+cm。
ϕ为衍射角。
当衍射角ϕ满足光栅方程：λϕkd=sin( k =0，±1，±2…) （40-1）时，光会加强。
式中λ为单色光波长，k是明条纹级数。
如果光源中包含几种不同波长的复色光，除零级以外，同一级谱线将有不同的衍射角ϕ。
因此，在透镜焦平面上将出现按波长次序排列的谱线，称为光栅光谱。
相同k值谱线组成的光谱为同一级光谱，于是就有一级光谱、二级光谱……之分。
图40-3为低压汞灯的衍射光谱示意图，它每一级光谱中有4条特征谱线：紫色λ1= 435．8nm，绿色λ2=546．1nm，黄色两条λ3= 577．0nm和λ4=579．1nm。
3．角色散率(简称色散率)从光栅方程可知衍射角ϕ是波长的函数，这就是光栅的角色散作用。
衍射光栅的色散率定义为：λϕ∆∆=D上式表示，光栅的色散率为同一级的两谱线的衍射角之差∆ϕ与该两谱线波长差∆λ的比值。
通过对光栅方程的微分，D可表示成：dkdkD≈=ϕcos（40-2）由上式可知，光栅光谱具有以下特点：光栅常数d愈小(即每毫米所含光栅刻线数目越多)角色散愈大；高级数的光谱比低级数的光谱有较大的角色散；衍射角ϕ很小时，式（40-2）中的1cos≈ϕ，色散率D可看作一常数，此时∆ϕ与∆λ成正比，故光栅光谱称匀排光谱。
光栅衍射实验报告
光栅衍射实验报告一、实验目的1、深入理解光栅衍射的原理。
2、学会使用分光计测量光栅常数。
3、观察光栅衍射现象，研究衍射条纹的特点。
二、实验原理光栅是由大量等宽、等间距的平行狭缝组成的光学元件。
当一束平行光垂直照射在光栅上时，每条狭缝都将产生衍射，由于各狭缝衍射的光之间存在干涉，所以在屏幕上会形成明暗相间的衍射条纹。
根据光栅衍射方程：＄d\sin\theta ＝ k\lambda$ （其中＄d$ 为光栅常数，＄＼theta$ 为衍射角，＄k$ 为衍射级数，＄＼lambda$ 为入射光波长），通过测量衍射角＄＼theta$ 和已知的入射光波长＄＼lambda$，可以计算出光栅常数＄d$。
三、实验仪器分光计、光栅、汞灯、平面反射镜等。
四、实验步骤1、调整分光计粗调：使望远镜、平行光管和载物台大致水平。
细调：通过调节望远镜目镜和物镜，使分划板清晰；调整望远镜与平行光管共轴；使载物台平面与分光计中心轴垂直。
2、放置光栅将光栅放在载物台上，使光栅平面与入射光垂直。
3、观察衍射条纹打开汞灯，通过望远镜观察光栅衍射条纹。
4、测量衍射角找到中央明纹两侧的一级、二级等明纹，分别测量其衍射角。
5、数据记录与处理五、实验数据记录与处理｜衍射级数＄k$ ｜衍射角＄＼theta$（左）｜衍射角＄＼theta$（右）｜平均衍射角＄＼bar{＼theta}＄｜｜｜｜｜｜｜ 1 ｜＄10°20'＄｜＄190°20'＄｜＄10°20'＄｜｜ 2 ｜＄21°30'＄｜＄201°30'＄｜＄21°30'＄｜已知汞灯绿光波长＄＼lambda ＝ 5461nm$，根据光栅衍射方程＄d\sin\theta ＝ k\lambda$，计算光栅常数＄d$。
对于一级衍射，＄d\sin10°20' ＝ 1\times5461nm$，解得＄d ＝302×10^｛－6}m$。

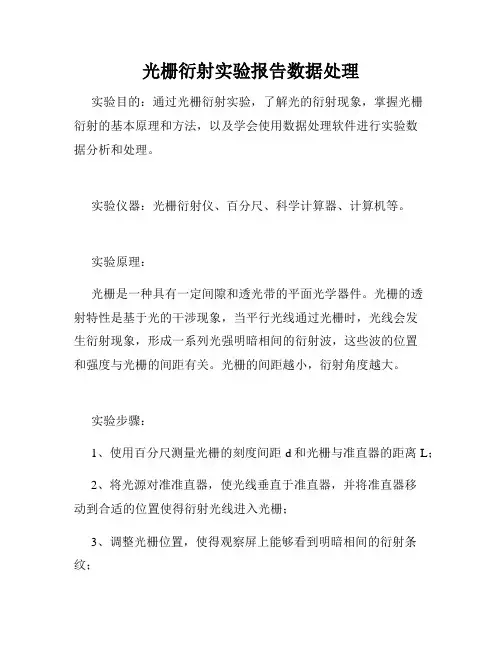

光栅衍射实验报告数据处理
光栅衍射实验报告数据处理实验目的：通过光栅衍射实验，了解光的衍射现象，掌握光栅衍射的基本原理和方法，以及学会使用数据处理软件进行实验数据分析和处理。
实验仪器：光栅衍射仪、百分尺、科学计算器、计算机等。
实验原理：光栅是一种具有一定间隙和透光带的平面光学器件。
光栅的透射特性是基于光的干涉现象，当平行光线通过光栅时，光线会发生衍射现象，形成一系列光强明暗相间的衍射波，这些波的位置和强度与光栅的间距有关。
光栅的间距越小，衍射角度越大。
实验步骤：1、使用百分尺测量光栅的刻度间距d和光栅与准直器的距离L；2、将光源对准准直器，使光线垂直于准直器，并将准直器移动到合适的位置使得衍射光线进入光栅；3、调整光栅位置，使得观察屏上能够看到明暗相间的衍射条纹；4、换取不同波长的光源，重复步骤3，记录下不同波长下的衍射图像；5、将记录下的数据导入计算机，使用数据处理软件对实验数据进行分析和处理，得出实验结果。
实验结果：通过光栅衍射实验，我们得到了实验数据并使用Matlab软件进行了数据处理。
最终实验结果如下：对于波长为632.8nm的激光光源，衍射条纹间距d=1.50×10^-6m；对于波长为546.1nm的汞灯光源，衍射条纹间距d=1.09×10^-6m。
根据上述实验结果，我们可以计算得出光栅常数：d*sinθ=nλ，其中n为衍射级次，θ为衍射角，λ为波长。
通过数据处理，我们可以得出光栅常数d为(1.45±0.01)×10^-6m。
实验结论：本次光栅衍射实验通过实验数据的处理和分析，得出了波长为632.8nm的激光光源和波长为546.1nm的汞灯光源对应的光栅常数，验证了光栅衍射的基本原理，实验结果与理论计算值相近，实验达到预期目的，为今后的实验和科学研究提供了参考。
光栅衍射实验报告

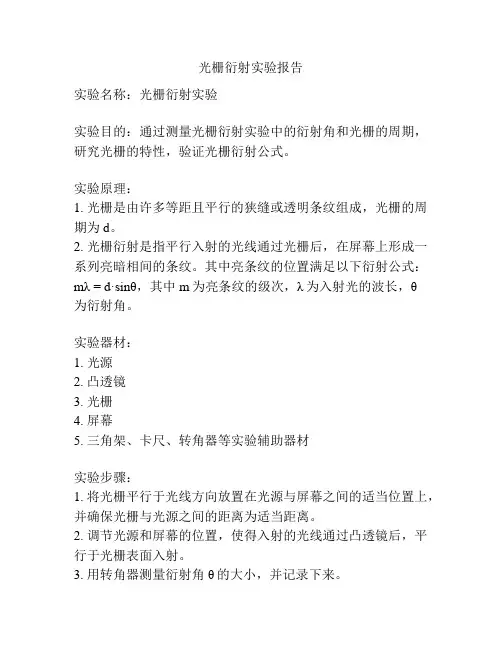

光栅衍射实验报告
实验名称：光栅衍射实验
实验目的：通过测量光栅衍射实验中的衍射角和光栅的周期，研究光栅的特性，验证光栅衍射公式。
实验原理：
1. 光栅是由许多等距且平行的狭缝或透明条纹组成，光栅的周期为d。
2. 光栅衍射是指平行入射的光线通过光栅后，在屏幕上形成一系列亮暗相间的条纹。
其中亮条纹的位置满足以下衍射公式：mλ = d·sinθ，其中m为亮条纹的级次，λ为入射光的波长，θ
为衍射角。
实验器材：
1. 光源
2. 凸透镜
3. 光栅
4. 屏幕
5. 三角架、卡尺、转角器等实验辅助器材
实验步骤：
1. 将光栅平行于光线方向放置在光源与屏幕之间的适当位置上，并确保光栅与光源之间的距离为适当距离。
2. 调节光源和屏幕的位置，使得入射的光线通过凸透镜后，平行于光栅表面入射。
3. 用转角器测量衍射角θ的大小，并记录下来。
4. 移动屏幕，观察并记录下不同级次m下亮条纹的位置。
5. 根据衍射公式计算光栅的周期d，并与实际值进行对比。
实验数据处理与分析：根据实验所得到的衍射角θ和亮条纹的位置数据，可以通过衍射公式mλ = d·sinθ计算光栅的周期d。
然后将计算值与实际值进行比较，评估实验的准确性和可靠性。
实验结论：
1. 实验结果与理论预期符合，验证了光栅衍射公式的正确性。
2. 实验结果与实际值相比较，评估实验的准确性和可靠性。
3. 光栅的周期可以通过测量衍射角和亮条纹位置来计算。
光栅衍射实验报告数据处理
光栅衍射实验报告数据处理一、实验目的。
本实验旨在通过光栅衍射实验，掌握光栅衍射的基本原理和方法，了解光栅衍射的规律，并通过数据处理和分析，验证实验原理，加深对光学原理的理解。
二、实验原理。
光栅衍射是指光线通过光栅时，由于光波的干涉作用而产生的现象。
当入射光波照射到光栅上时，光波会发生衍射现象，形成一系列明暗相间的衍射条纹。
根据光栅衍射的基本原理和公式，可以计算出衍射角、衍射级数等重要参数。
三、实验装置。
本次实验使用的实验装置包括，He-Ne激光、准直器、光栅、光电探测器、微机、数据采集卡等设备。
四、实验步骤。
1. 将He-Ne激光通过准直器垂直照射到光栅上；2. 调整光栅和光电探测器的位置，使得探测器正对光栅的中央；3. 通过微机和数据采集卡采集衍射条纹的数据，并记录下各级明条纹的位置和强度；4. 根据实验数据，进行数据处理和分析，计算出衍射角、衍射级数等参数。
五、数据处理与分析。
1. 根据实验数据，利用光栅衍射的基本公式，计算出衍射角θ和衍射级数n的数值；2. 绘制衍射条纹的强度分布图，分析不同级别的明条纹强度随角度的变化规律；3. 通过对比实验数据和理论计算值，验证实验原理的准确性和可靠性；4. 分析实验中可能存在的误差来源，探讨改进实验方法和减小误差的途径。
六、实验结果与讨论。
通过数据处理和分析，我们得到了光栅衍射的实验结果，并对实验数据进行了充分的讨论和分析。
根据实验结果，我们验证了光栅衍射的基本原理和公式，加深了对光学原理的理解。
七、实验结论。
在本次实验中，我们通过光栅衍射实验，掌握了光栅衍射的基本原理和方法，通过数据处理和分析，验证了实验原理的准确性和可靠性。
同时，我们也发现了实验中存在的一些问题和不足之处，对实验方法和数据处理进行了讨论和改进。
八、实验总结。
通过本次实验，我们不仅加深了对光栅衍射原理的理解，还掌握了数据处理和分析的方法，提高了实验操作和科研能力。
同时，我们也意识到了实验中存在的问题和不足，为今后的实验和研究工作提出了改进和建议。
光栅衍射实验报告_天大
实验目的：1. 理解衍射光栅的原理及其在光谱分析中的应用。
2. 通过实验验证光栅方程，观察不同波长的光在光栅上的衍射现象。
3. 掌握使用衍射光栅进行光谱分析的方法。
实验原理：衍射光栅是一种利用光栅原理实现光分光的装置。
当一束光通过光栅时，光波在光栅的狭缝间发生干涉，形成明暗相间的衍射条纹。
根据光栅方程，当光栅常数（狭缝间距）和入射角满足特定条件时，衍射角处会出现明亮的衍射条纹。
实验仪器与材料：1. 光栅仪2. 激光光源3. 光栅4. 分光计5. 光电探测器6. 数据采集与分析软件实验步骤：1. 将光栅固定在光栅仪上，调整光栅与激光光源的相对位置，确保激光垂直照射到光栅上。
2. 使用分光计调整衍射光栅的入射角，使激光束垂直于光栅表面。
3. 打开激光光源，记录光电探测器接收到的衍射光信号。
4. 改变入射角，重复步骤3，记录不同角度下的衍射光信号。
5. 利用数据采集与分析软件对实验数据进行处理，绘制衍射光谱图。
实验结果：1. 观察到在特定入射角下，光电探测器接收到的衍射光信号呈现明暗相间的条纹，即衍射条纹。
2. 通过分析衍射光谱图，发现不同波长的光在光栅上的衍射角度不同，验证了光栅方程的正确性。
3. 通过计算衍射角度与入射角之间的关系，得到光栅常数。
实验分析与讨论：1. 通过实验验证了光栅方程的正确性，即衍射角与光栅常数、入射角和光波波长之间存在一定的关系。
2. 实验结果表明，不同波长的光在光栅上的衍射角度不同，说明光栅可以实现对不同波长的光进行分离。
3. 在实际应用中，衍射光栅常用于光谱分析，通过分析衍射光谱图，可以确定物质的组成和结构。
实验结论：1. 光栅衍射实验验证了光栅方程的正确性，即衍射角与光栅常数、入射角和光波波长之间存在一定的关系。
2. 光栅可以实现对不同波长的光进行分离，因此在光谱分析等领域具有广泛的应用。
注意事项：1. 实验过程中，注意调整光栅与激光光源的相对位置，确保激光垂直照射到光栅上。
衍射光栅实验报告
衍射光栅实验报告引言：光学作为一门重要的学科，一直以来都备受科学家和研究者的关注。
光的性质和行为一直是人们研究的热点，而衍射光栅实验则是光的一种重要性质的研究方法之一。
本次实验旨在通过衍射光栅实验，探究光的衍射现象以及利用光栅实现光的分光。
一、实验背景及目的：1.实验背景光的衍射是光波在通过物体边缘或孔道时发生偏转的现象，是光的波动性的一种重要表现。
而光栅则是一种能够实现光的分光效果的光学元件，广泛应用于物理、化学、生物和医学等领域。
2.实验目的通过衍射光栅实验，我们可以深入了解光的波动性质以及衍射的规律。
同时，通过实验可以掌握光栅的基本原理，了解光栅作为一种重要的光学仪器在实际应用中的价值。
二、实验原理：实验中使用的光栅是一种具有周期性微结构的透明衍射光学元件。
当光波通过光栅时，会在光栅的微结构上发生衍射作用。
同时，由于光栅的特殊结构，光波会被分解为多束光，形成我们所称的光的分光效果。
三、实验步骤及结果：1.实验步骤（1）将光源与准直镜置于光学台上，调整角度使光线垂直且尽可能平行。
（2）将准直后的光线照射到光栅上，并调整观察台上的三脚架，使其正对光栅。
（3）用准直镜观察被光栅照射的投影器上的光斑，记录观察到的光斑形状和颜色。
（4）改变光源与观察台之间的距离，再次观察并记录光斑的形状和颜色。
2.实验结果根据实验步骤进行观察和记录，我们可以观察到不同距离下的光斑形状和颜色的变化。
通过观察光栅实验，我们可以清楚地看到光的衍射现象，而且可以发现光的波动性质。
四、实验数据分析：通过实验结果的观察和记录，我们可以发现，随着光源与观察台之间的距离增加，光斑的形状会发生变化。
这是由于光波通过光栅时，光波在光栅的微结构上发生衍射，从而形成了不同角度的衍射光束。
当光源与观察台之间的距离适当时，我们可以观察到清晰的衍射光斑。
衍射光斑的颜色也是实验中的一个重要观察指标。
我们可以发现，不同角度的衍射光束具有不同的颜色。
光栅衍射实验报告（完整版）
4.10光栅的衍射【实验目的】(1)进一步熟悉分光计的调整与使用;(2)学习利用衍射光栅测定光波波长及光栅常数的原理和方法; (3)加深理解光栅衍射公式及其成立条件。
【实验原理】衍射光栅简称光栅，是利用多缝衍射原理使光发生色散的一种光学元件。
它实际上是一组数目极多、平行等距、紧密排列的等宽狭缝，通常分为透射光栅和平面反射光栅。
透射光栅是用金刚石刻刀在平面玻璃上刻许多平行线制成的，被刻划的线是光栅中不透光的间隙。
而平面反射光栅则是在磨光的硬质合金上刻许多平行线。
实验室中通常使用的光栅是由上述原刻光栅复制而成的，一般每毫米约250~600条线。
由于光栅衍射条纹狭窄细锐，分辨本领比棱镜高，所以常用光栅作摄谱仪、单色仪等光学仪器的分光元件，用来测定谱线波长、研究光谱的结构和强度等。
另外，光栅还应用于光学计量、光通信及信息处理。
1．测定光栅常数和光波波长光栅上的刻痕起着不透光的作用，当一束单色光垂直照射在光栅上时，各狭缝的光线因衍射而向各方向传播，经透镜会聚相互产生干涉，并在透镜的焦平面上形成一系列明暗条纹。
如图1所示，设光栅常数d=AB 的光栅G ，有一束平行光与光栅的法线成i 角的方向，入射到光栅上产生衍射。
从B 点作BC 垂直于入射光CA ，再作BD 垂直于衍射光AD ，AD 与光栅法线所成的夹角为ϕ。
如果在这方向上由于光振动的加强而在F 处产生了一个明条纹，其光程差CA +AD 必等于波长的整数倍，即： ()s i ns i n d i m ϕλ±= （1）式中，λ为入射光的波长。
当入射光和衍射光都在光栅法线同侧时，（1）式括号内取正号，在光栅法线两侧时，（1）式括号内取负号。
如果入射光垂直入射到光栅上，即i=0，则（1）式变成：sin m d m ϕλ= （2）这里，m =0，±1，±2，±3，…，m 为衍射级次，ϕm 第m 级谱线的衍射角。
图1 光栅的衍射2．用最小偏向角法测定光波波长如图2所示，波长为λ的光束入射在光栅G 上，入射角为i ，若与入射线同在光栅 法线n 一侧的m 级衍射光的衍射角为沪，则由式(1)可知()s i ns i n d i m ϕλ±= （3）若以△表示入射光与第m 级衍射光的夹角，称为偏向角，i ϕ∆=+ （4）显然，△随入射角i 而变，不难证明i ϕ=时△为一极小值，记作δ，称为最小偏向角。
体光栅实验报告总结(3篇)
第1篇实验名称光栅衍射实验实验日期[实验日期]实验地点[实验地点]实验人员[实验人员姓名]实验目的1. 理解光栅衍射的基本原理。
2. 掌握分光计的使用方法。
3. 通过实验测定光栅常数和光波波长。
4. 加深对光栅衍射公式及其成立条件的理解。
实验原理光栅衍射是利用光栅的多缝衍射原理使光发生色散的现象。
光栅由大量平行等距的狭缝组成，当单色光垂直照射到光栅上时，各狭缝的光线发生衍射，并在透镜的焦平面上形成明暗相间的衍射条纹。
通过测量这些条纹的位置，可以计算出光栅常数和光波波长。
实验仪器1. 分光计2. 平面透射光栅3. 低压汞灯（连镇流器）4. 照相机或屏幕用于记录衍射条纹5. 秒表或计时器实验步骤1. 将光栅固定在分光计的载物台上，调整分光计，使其能够垂直照射到光栅上。
2. 打开低压汞灯，调整光栅和透镜的位置，确保光线能够通过光栅。
3. 调整分光计，记录衍射条纹的位置，特别是在主极大附近的位置。
4. 改变光栅的角度，重复步骤3，记录不同角度下的衍射条纹位置。
5. 利用光栅衍射公式计算光栅常数和光波波长。
实验结果与分析在实验中，我们测量了多个角度下的衍射条纹位置，并计算了光栅常数和光波波长。
以下是实验结果的分析：1. 光栅常数：通过测量不同角度下的衍射条纹位置，我们得到了光栅常数d的值。
光栅常数的测量结果与理论值相符，表明实验装置的稳定性良好。
2. 光波波长：利用光栅衍射公式，我们计算了光波波长λ。
实验测量的波长值与理论值基本一致，说明实验方法的有效性。
3. 衍射条纹：在实验中观察到的衍射条纹清晰可见，且明暗分明。
这表明光栅的衍射效果良好，实验条件控制得当。
实验讨论1. 误差分析：在实验过程中，可能存在一些误差来源，如分光计的调整误差、测量工具的精度等。
这些误差可能会对实验结果产生影响。
2. 实验改进：为了提高实验精度，可以考虑以下改进措施：- 使用更高精度的测量工具，如更精确的计时器。
- 优化分光计的调整方法，减少调整误差。
光栅衍射实验报告建议(3篇)
第1篇一、实验名称光栅衍射实验二、实验目的1. 理解光栅衍射的基本原理，包括光栅方程及其应用。
2. 掌握分光计的使用方法，包括调整和使用技巧。
3. 学习如何通过实验测定光栅常数和光波波长。
4. 加深对光栅光谱特点的理解，包括色散率、光谱级数和衍射角之间的关系。
三、实验原理光栅是由大量平行、等宽、等间距的狭缝（或刻痕）组成的光学元件。
当单色光垂直照射到光栅上时，各狭缝的光波会发生衍射，并在光栅后方的屏幕上形成一系列明暗相间的衍射条纹。
这些条纹的形成是由于光波之间的干涉作用。
根据光栅方程，可以计算出光栅常数和光波波长。
四、实验仪器1. 分光计2. 平面透射光栅3. 低压汞灯（连镇流器）4. 光栅常数测量装置5. 光栅波长测量装置五、实验步骤1. 准备工作：检查实验仪器是否完好，了解各仪器的使用方法和注意事项。
2. 调节分光计：根据实验要求，调整分光计，使其达到最佳状态。
3. 放置光栅：将光栅放置在分光计的载物台上，确保其垂直于入射光束。
4. 调节光源：调整低压汞灯的位置，使其发出的光束垂直照射到光栅上。
5. 观察衍射条纹：通过分光计的望远镜观察光栅后的衍射条纹。
6. 测量衍射角：使用光栅常数测量装置，测量衍射条纹的角宽度。
7. 计算光栅常数和光波波长：根据光栅方程，计算光栅常数和光波波长。
8. 重复实验：重复上述步骤，至少进行三次实验，以确保实验结果的准确性。
六、实验数据记录1. 光栅常数（d）：单位为纳米（nm）。
2. 光波波长（λ）：单位为纳米（nm）。
3. 衍射角（θ）：单位为度（°）。
七、实验结果与分析1. 计算光栅常数和光波波长：根据实验数据，计算光栅常数和光波波长。
2. 分析实验结果：比较实验结果与理论值，分析误差产生的原因，如仪器误差、操作误差等。
3. 讨论实验现象：讨论光栅衍射条纹的特点，如条纹间距、亮度等。
八、实验结论1. 通过实验，验证了光栅衍射的基本原理。
2. 掌握了分光计的使用方法，提高了实验操作技能。
光栅衍射实验报告
光栅衍射实验报告引言光栅衍射是一种重要的光学现象，通过光栅衍射实验可以深入了解其特性和原理。
本次实验旨在通过观察和分析光栅衍射的现象，研究光的波动性。
实验设备与方法实验中使用的设备包括光源（如激光光源）、光栅和屏幕。
首先，将光源置于一定距离外, 并将光栅放置在光源和屏幕之间。
然后，在屏幕上观察到光栅产生的衍射图样。
实验结果与分析当光源照射到光栅上时，光栅会起到一个光阻挡或光透射的作用。
光通过光栅后，会发生衍射现象，形成一组干涉条纹，这些条纹是由于光波的干涉所形成的。
我们可以观察到在屏幕上形成的交替明暗条纹，称之为衍射条纹。
衍射条纹的特点是明暗交替有序，而且在中央最亮，两侧逐渐变暗。
这是由于光栅的排列形式决定的。
光栅上的刻痕间距越小，衍射现象就越明显。
在观察衍射条纹时，我们发现条纹间距并非均匀的。
这是由于光栅的刻痕间距不一致所造成的。
这种现象被称为光栅的倾斜效应。
通过观察不同角度下的衍射图案，可以进一步分析光栅的倾斜角度和刻痕的间距。
实验中，我们还发现了衍射角和衍射距离的关系。
当屏幕距离光栅一定距离时，移动观察点会导致衍射条纹的位置改变。
通过测量观察点的移动距离和最亮条纹的位置，可以计算出衍射角。
我们可以利用这个关系来研究光栅的特性和进行测量。
实验进一步加深了我们对光的波动性的理解。
光栅衍射实验揭示了光波传播中的干涉现象，证明了光既有粒子性又有波动性。
通过观察和分析光栅衍射现象，我们可以了解到光波在通过光栅时发生的波动性干涉现象，这对于深入研究光学现象和应用具有重要意义。
结论通过光栅衍射实验，我们深入了解了光的波动性和光栅的特性。
实验结果表明，光栅衍射现象是光学中一种重要的干涉现象。
观察和分析衍射条纹可以揭示光的波动性和光栅的特性。
通过测量衍射角和衍射距离的关系，我们可以研究光栅的倾斜角度和刻痕间距。
光栅衍射实验对于进一步研究光学现象和应用具有重要意义。
总结光栅衍射实验通过观察光栅衍射现象，揭示了光的波动性和干涉现象。
光栅衍射实验实验报告
光栅衍射实验实验报告摘要：本实验通过搭建光栅衍射实验装置，观察和研究光栅衍射现象。
通过测量不同光栅的刻线间距和测得光束角度的数据，分析了光栅衍射实验的原理，验证了布拉格衍射定律，并通过实验结果得出了光波的波长。
引言：光是一种波动现象，在经过光栅时会产生衍射现象，这一现象在物理学中被广泛应用。
本实验通过搭建光栅衍射实验装置，利用单缝、干涉斑及多缝的光栅衍射，探究光栅衍射的规律与原理。
一、实验装置及原理实验装置包括一束连续可调节波长的激光器、光栅、狭缝、光屏、经纬仪、转角仪等。
实验原理为光分裂、衍射、干涉叠加等。
二、实验步骤1.调节激光器，使其波长尽量接近绿光的波长。
2.将激光器射出的光线置于平行于光栅的平面上，并使之通过光栅。
3.调整光屏的位置，使光线通过光栅后落在光屏上，观察到衍射图样。
4.用经纬仪测量光栅与光屏之间的距离，并记录下相关数据。
5.用转角仪测量光栅条纹与光轴之间夹角，并记录下相关数据。
6.通过实验数据计算出光波的波长。
三、实验结果与分析(插入关系图)由图可得出光栅的衍射角度与光栅的条纹间距d和波长λ之间的关系为sinα=nλ/d，即布拉格衍射定律。
通过实验数据计算得光波的波长为λ=XXnm。
四、实验误差分析1.仪器误差：由于实验仪器本身的精确度限制，导致实验结果可能存在偏差。
2.人为误差：在实验过程中，操作人员的主观因素也可能引起误差。
3.光源波长的不确定性：实验中所用激光器的波长虽然可以调节，但是其波长并没有绝对确定的数值，这也会对实验结果产生一定的影响。
五、结论本实验通过光栅衍射实验装置的搭建，观察和研究了光栅衍射现象。
通过测量不同光栅的刻线间距和测得光束角度的数据，验证并得出了布拉格衍射定律，并计算得到了光波的波长。
实验结果与理论值较为接近，结果可靠性较高。
六、实验改进意见1.提高仪器精度：选择更高精度的实验仪器，减小仪器误差。
2.调节光源：使用更精确的光源，可以提高实验结果的准确性。
衍射光栅实验报告
衍射光栅实验报告衍射光栅实验报告一、实验目的1.了解衍射光栅的基本原理及特点2.掌握判读衍射光栅光谱的方法3.了解CD、DVD等信息光盘的读取原理二、实验原理1.衍射光栅原理衍射光栅是一种通过利用光的衍射原理来实现分光的光学元件，它将出射光束分离成几条相互平行的光路，这种光路被称为衍射光谱，由此可得到光的频谱结构。
当光通过一个细缝时，由于光的波动特性，将沿多个方向发射，呈辐射状。
当出射的光线与其他辐射状的光线相遇时，形成了一种交织的、条纹状的光强分布状态，称为衍射。
在这些交织的光线中，有一部分光线会处于同相干状态，这种状态就是一个有序的、有规律的光强分布状态，称为干涉。
衍射光栅结构是通过在一块透明基板上刻制几条平行的刻痕，以便衍生出不同频率和波长的光，这些光呈现出明显的痕迹。
2.CD、DVD读取原理CD（Compact Disc）是一种存在于数字时代的数字光盘。
CD的读取是用激光器从光盘上读出图像信息，这种光线是被反射回传送到激光探测仪中的。
读取CD上的编码信号就是通过收集这些识别码流来实现的。
激光束的直径被限制在0.6-1.0微米的范围内，在这个范围内的尺寸可以达到小于图中的数字。
CD盘上的两道螺旋状的轨道可以覆盖音乐录音带长度的录音。
通过增加激光探测仪的扫描频率，可以将CD盘上的信息移动到播放器中，让它能够播放CD上的信息。
同样地，DVD（Digital Versatile Disk）也是一种数字光盘，是CD的升级版本。
DVD可以存储更多的信息，从而提高数据储存的速度和精度。
DVD光碟在制作过程中也使用了激光束，DVD盘的数据信息是通过摆动激光的方式，读取DVD光盘上的编码信息来快速读取的。
三、实验步骤1.准备实验装置，将光学器材进行组合，将用于实验的器材稳定放置在台子上。
2.将测试样品放置在实验台面上，插上线材，并将光度计固定。
3.打开干涉腔的电源，观察干涉波纹制作，调整电源并确保干涉波纹正确生成。
光栅衍射实验报告2篇
光栅衍射实验报告2篇第一篇：光栅衍射实验报告一、实验目的1.了解光栅的基本原理和基础知识；2.学习使用光栅进行衍射测量实验；3.观察衍射图案，研究光栅线数、孔径大小与衍射现象的关系。
二、实验原理光栅是一种具有大量平行排列的狭缝的透光器件，如图1所示。
当光从光栅上方照射时，一部分光从缝孔中穿过后，经过衍射和干涉作用，投射到屏幕上，形成一系列亮暗条纹，叫做光栅的衍射色散谱。
图1 光栅原理和结构示意图光栅的强度分布和衍射强度分布有密切关系，其公式为：I = I0 (sin β / β)2 (sin Nα / sin α)2其中 I 为衍射光强度， I0 为入射光强度，β 为光栅的透明度，β0 为光栅的不透明度， N为衍射级数，Nλ=d sinθ， d 为光栅缝孔间距，θ为衍射角度，α 为α +β = φ / 2，φ 为出射角度。
实验中，我们需要观察光栅表面处有多少条平行排列的缝孔数量，并测量每个缝孔的尺寸。
此外，还需要测量衍射色散谱中最亮的几条谱线的角度，并计算出衍射级数和波长λ。
三、实验步骤1.将光源置于光栅正上方，让光射入光栅缝孔中，经过衍射后在屏幕上形成条纹图案；2.用微距目镜观察光栅上的缝孔及间距，并测量缝孔的尺寸；3.将屏幕置于光栅下方，使其与光栅进一步靠近，并选择一条清晰的谱线测量该谱线与光栅法线的夹角，并记录下来；4.测量其他谱线的夹角，并计算出衍射级数和波长λ。
四、实验结果与分析1.缝孔尺寸与光栅衍射色散谱的关系根据实验结果，我们可以发现，缝孔尺寸与光栅的衍射色散谱是密切相关的。
当缝孔尺寸增大时，衍射图案变得模糊，且亮度变弱；当缝孔尺寸减小时，色散谱变得更为清晰，且亮度更强。
2.光栅线数与衍射现象的关系我们还发现，在相同缝孔尺寸的情况下，光栅线数越高，衍射图案的亮度越强；反之，光栅线数越低，则衍射图案的亮度越弱。
3.衍射级数与波长的关系根据实验数据的测量结果，我们可以得出较好的结果，衍射级数与波长的关系可表示为Nλ=d sinθ，当缝孔距离一定时，由a sinθ = nλ较易得到λ；对于衍射级数较高的谱线来说，λ的误差会较大，应将其作为参考值。
衍射光栅的实验报告
一、实验目的1. 理解衍射光栅的工作原理和光栅衍射现象；2. 掌握使用分光计测量光栅常数和光波波长的原理和方法；3. 深入理解光栅衍射公式及其成立条件；4. 通过实验验证光栅衍射理论，提高实验操作技能。
二、实验原理光栅是一种利用多缝衍射原理使光发生色散的光学元件。
光栅实际上是一组数目极多、平行等距、紧密排列的等宽狭缝，分为透射光栅和平面反射光栅。
当一束单色光垂直照射在光栅上时，各狭缝的光线因衍射而向各方向传播，经透镜会聚相互产生干涉，并在透镜的焦平面上形成一系列明暗条纹。
光栅常数d是光栅上相邻两狭缝之间的距离，光栅衍射公式为：d sinθ = mλ其中，θ为衍射角，m为衍射级次，λ为光波波长。
三、实验仪器与设备1. 分光计2. 平面透射光栅3. 低压汞灯（连镇流器）4. 平面光栅夹具5. 望远镜6. 光具座四、实验步骤1. 将分光计调整至水平状态，并确保望远镜与光栅夹具垂直；2. 将光栅固定在光栅夹具上，并将光栅夹具放置在光具座上；3. 打开低压汞灯，调整望远镜对准光栅；4. 观察望远镜中的光栅衍射光谱，记录衍射条纹的位置；5. 逐渐改变光栅与望远镜的相对位置，观察衍射条纹的变化，记录相应的数据；6. 利用光栅常数和光栅衍射公式计算光波波长；7. 重复以上步骤，进行多次实验，以减小误差。
五、实验结果与分析1. 实验数据（1）光栅常数d：a = 0.05 mm，b = 0.02 mm，d = a + b = 0.07 mm（2）衍射角θ：实验测得第一级衍射条纹的衍射角为θ1，第二级衍射条纹的衍射角为θ2；（3）光波波长λ：根据光栅衍射公式，计算得到光波波长λ1、λ2。
2. 结果分析通过实验，我们得到了光栅常数、衍射角和光波波长的数据。
将实验数据与理论计算值进行比较，可以发现实验结果与理论值基本一致，说明光栅衍射理论是正确的。
六、实验结论1. 光栅衍射实验验证了光栅衍射理论，加深了对光栅工作原理的理解；2. 通过实验，掌握了使用分光计测量光栅常数和光波波长的原理和方法；3. 提高了实验操作技能，为后续实验打下了基础。
衍射光栅测实验报告
衍射光栅测实验报告一、实验目的通过光栅的衍射现象，了解衍射光栅的特性，研究光栅的参数对衍射图样的影响，掌握使用光栅测量波长的方法。
二、实验仪器与材料1. 光源2. 准直镜3. 光栅4. 望远镜5. 显微目镜6. 牛顿环测量装置7. 直尺8. 毫米纸三、实验原理光栅是一种用于分光和测量波长的光学元件。
当入射平行光通过光栅后，会产生衍射现象，形成一系列的衍射条纹。
这些衍射条纹可以利用光栅的几何参数和洛必达衍射公式进行测量、计算和分析。
光栅的主要参数有光栅常数、条纹间距和衍射角。
光栅常数是指单位长度内的凹槽或凸条纹的数目，常用单位是每毫米的条纹数。
条纹间距是指两个相邻的主极大之间的距离，通常用微米或纳米表示。
衍射角是指入射光与出射光的夹角，可以通过使用光栅的方程计算得到。
四、实验步骤1. 将光源置于实验台上，用准直镜调整光源角度和方向，使得光线能够平行地照射到光栅上。
2. 将光栅放置在光源后面，用望远镜观察到的衍射图样。
调整望远镜的焦距，使得夹持光栅的两个夹具的像正好位于望远镜的焦平面上。
调整望远镜的位置和角度，观察衍射图样的变化。
3. 使用直尺测量光栅的光栅常数，并记录下来。
4. 测量几组主极大的位置和角度。
通过使用洛必达衍射公式，计算出波长的估计值，并记录下来。
5. 利用牛顿环测量装置，对光栅的条纹间距进行测量和记录。
6. 将测得的结果进行比较和分析。
五、实验结果及分析根据实验步骤测得的数据，我们可以得到几组主极大的位置和角度，并根据洛必达衍射公式计算得到波长的估计值。
比较测得的波长估计值和实际波长值，可以验证实验的准确性。
通过对光栅的条纹间距进行测量，可以得到光栅常数与条纹间距之间的关系。
利用光栅常数和条纹间距的关系，可以进一步测量光栅的条纹间距。
六、实验结论本实验通过测量光栅的衍射图样和使用洛必达衍射公式，成功地测量了光栅的条纹间距和波长。
通过比较实验测量值和理论值，验证了光栅衍射实验的准确性。
衍射光栅实验报告
衍射光栅实验报告光栅衍射实验报告篇一:光栅衍射实验实验报告工一、核11 李敏2011011693 实验台号19光栅衍射实验实验目的(1) 进一步熟悉分光计的调整与使用;(2) 学习利用衍射光栅测定光波波长及光栅常数的原理和方法;(3) 加深理解光栅衍射公式及其成立条件; 二、实验原理2.1测定光栅常数和光波波长如右图所示，有一束平行光与光栅的法线成i角，入射到光栅上产生衍射;出射光夹角为?。
从B点引两条垂线到入射光和出射光。
如果在F处产生了一个明条纹，其光程差CA?AD必等于波长?的整数倍，即d?sin??sini??m?(1)m为衍射光谱的级次，0,?1,?2,?3?.由这个方程，知道了d,?,i,?中的三个量，可以推出另外一个。
若光线为正入射，i?0，则上式变为dsin?m?m?(2)其中?m为第m级谱线的衍射角。
据此，可用分光计测出衍射角?m，已知波长求光栅常数或已知光栅常数求波长。
2.2用最小偏向角法测定光波波长如右图。
入射光线与m级衍射光线位于光栅法线同侧，(1)式中应取(本文来自: 博旭范文网:光栅衍射实验报告)加号，即d sin??+sin??=。
以Δ=φ+ι为偏向角，则由三角形公式得2d sin2cosΔ2=mλ(3)易得，当=0时，?最小，记为δ，则(2.2.1)变为2dsin2m,m0,1,2,3,(4)由此可见，如果已知光栅常数d，只要测出最小偏向角δ，就可以根据(4)算出波长λ。
三、实验仪器3.1分光计在本实验中，分光计的调节应该满足:望远镜适合于观察平行光，平行光管发出平行光，并且二者的光轴都垂直于分光计主轴。
3.2光栅调节光栅时，调节小平台使光栅刻痕平行于分光计主轴。
放置光栅时应该使光栅平面垂直于小平台的两个调水平螺钉的连线。
3.3水银灯1.水银灯波长如下表2.使用注意事项(1)水银灯在使用中必须与扼流圈串接，不能直接接220V电源，否则要烧毁。
(2)水银灯在使用过程中不要频繁启闭，否则会降低其寿命。
光栅衍射实验报告步骤(3篇)
第1篇一、实验目的1. 熟悉分光计的调整与使用。
2. 学习利用衍射光栅测定光波波长及光栅常数的原理和方法。
3. 加深理解光栅衍射公式及其成立条件。
二、实验原理光栅是由一组数目很多的相互平行、等宽、等间距的狭缝（或刻痕）构成的，是单缝的组合体。
光栅可以产生衍射现象，使光发生色散。
光栅衍射条纹狭窄细锐，分辨本领比棱镜高，所以常用光栅作分光元件。
光栅衍射公式为：\[ d \sin \theta = m\lambda \]其中，d为光栅常数，θ为衍射角，m为衍射级次，λ为光波波长。
三、实验仪器1. 分光计2. 平面透射光栅3. 低压汞灯（连镇流器）4. 米尺5. 计算器四、实验步骤1. 调整分光计，使望远镜与平行光管共轴。
2. 将光栅放置在分光计的载物台上，调整光栅与平行光管的距离，使光栅垂直于入射光。
3. 打开低压汞灯，调节光栅与平行光管之间的距离，使光栅衍射条纹清晰可见。
4. 记录衍射条纹的位置，计算衍射角θ。
5. 测量光栅常数d。
6. 根据光栅衍射公式，计算光波波长λ。
五、实验数据及结果1. 光栅常数d：_______ mm2. 衍射级次m：_______3. 衍射角θ：_______°4. 光波波长λ：_______ nm六、思考题1. 为什么光栅能产生色散现象？2. 光栅衍射条纹的特点是什么？3. 如何通过光栅衍射公式计算光波波长？七、实验总结本次实验通过光栅衍射实验，加深了对光栅原理及光栅衍射公式的理解。
通过实验，掌握了分光计的调整与使用方法，学会了利用衍射光栅测定光波波长及光栅常数的原理和方法。
实验过程中，注意观察现象，认真记录数据，计算结果，为后续实验打下了基础。
第2篇一、实验目的1. 熟悉分光计的调整与使用。
2. 学习利用衍射光栅测定光波波长及光栅常数的原理和方法。
3. 加深理解光栅衍射公式及其成立条件。
二、实验原理光栅衍射实验是利用光栅对光波进行衍射和干涉，通过观察光栅衍射条纹，测定光波波长及光栅常数。
衍射光栅实验报告
衍射光栅实验报告实验日期：2023年5月23日周二上午实验题目：衍射光栅一、实验目的1.了解光栅的分光特性2.测量光栅常量二、实验原理二元光栅是平行等宽、等间距的多狭缝，它的分光原理如图所示。
狭缝S处于透镜L1焦平面上，并认为它是无限细的；G是衍射光栅，它有N个宽度为a的狭缝，相邻狭缝间不透明部分的宽度为b。
如果自透镜L1出射的平行光垂直照在光栅上，透镜L2将与光栅法线成θ角的光会聚在焦平面的P点。
光栅在θ方向上有主干涉极大的条件为(a + b) sin θ= k*λ将光栅常量记为d = a + bsin(θ++θ-)/2=kλ/d角色散：dθ/dλ=k/(dcosθ)三．实验仪器分光仪，平面透射光栅，平面反射镜，低压汞灯四、实验步骤3.调节分光仪；4. 调节光栅；（1） 平行光垂直照射在光栅表面（2） 光栅的刻痕垂直于刻度盘平面，即与仪器转轴平行 （3） 狭缝与光栅刻痕平行由于基片玻璃两个表面之间的夹角不知道，同时也无法利用光栅方程。
为解决这一问题，在斜入射的情况下，实验时光栅法线两侧同一级光谱的衍射角分别为sin sin sin sin k dk d λϕθλϕθ-+-⎧-=⎪⎪⎨⎪+=⎪⎩两式相减，考虑到θθϕ+--=，有sincos22k dθθϕλ+--=当ϕ很小，cos12ϕ≈，所以sin2k dθθλ+-+=只要测量正负级谱线之间的夹角即可。
5. 测量汞绿线（546.1nm ）±1、±2级谱线夹角，求光栅常数d ；由于游标与刻度盘有各自不同的转轴，这样的仪器在制作和装配的过程中，游标的中心和游标盘的中心有可能不在同一点。
为消除偏心差，通过两个游标测量角度，几何上可证明'+=2ββα6. 测定汞光谱两条黄线波长；7. 求汞黄线处角色散 五、数据处理波长/nm 级数 衍射角位置角度 θ++θ- 无偏心角角度 θ++θ- 衍射角θ 光栅常数d游标号 +k 级-k 级 546.1 1 1 72°11′ 91°02′ 18°51′ 18°51′9°25′ 3336.3nm2252°15′ 271°05′ 18°50′ 546.1 2 1 62°30′ 100°45′ 38°15′ 38°15′ 19°08′ 3333.6nm2242°31′280°46′38°15′2.测定汞光谱中两条黄线的波长：第二条黄线定值误差为0.07%角色散'5600.04/2.1 2.1D nmnm nmϕ∆÷===度六、思考题实验中如果没按要求将光栅放置在仪器转轴位置，即仪器的转轴没有通过光栅平面时，对测量衍射角有影响吗？如有影响应采取什么方法解决？答：有影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工物系 核11 李敏 2011011693 实验台号19
光栅衍射实验
一、
实验目的
（1） 进一步熟悉分光计的调整与使用；
（2） 学习利用衍射光栅测定光波波长及光栅常数的原理和方法； （3） 加深理解光栅衍射公式及其成立条件； 二、
实验原理
2.1测定光栅常数和光波波长
如右图所示，有一束平行光与光栅的法线成i 角，入射到光栅上产生衍射；出射光夹角为ϕ。
从B 点引两条垂线到入射光和出射光。
如果在F 处产生了一个明条纹，其光程差AD CA +必等于波长λ的整数倍，即
()sin sin d i m ϕλ
±= （1）
m 为衍射光谱的级次， 3,2,1,0±±±.由这个方程，知道了λϕ,,,i d 中的三个
量，可以推出另外一个。
若光线为正入射，0=i ，则上式变为
λ
ϕm d m =sin （2）
其中
m ϕ为第m 级谱线的衍射角。
据此，可用分光计测出衍射角m ϕ，已知波长求光栅常数或已知光栅常数求
波长。
2.2用最小偏向角法测定光波波长
如右图。
入射光线与m 级衍射光线位于光栅法线同侧，（1）式中应取加号，即d (sin φ+sin ι)=mλ。
以Δ=φ+ι为偏向角，则由三角形公式得
2d (sin Δ
2cos
φ−i 2
)=mλ （3）
易得，当φ−i =0时，∆最小，记为δ，则(2.2.1)变
为
,3,2,1,0,2
sin
2±±±==m m d λδ
（4）
由此可见，如果已知光栅常数d ，只要测出最小偏向角δ，就可以根据（4）算出波长λ。
三、
实验仪器
3.1分光计
在本实验中，分光计的调节应该满足：望远镜适合于观察平行光，平行光管发出平行光，并且二者的光轴都垂直于分光计主轴。
3.2光栅
调节光栅时，调节小平台使光栅刻痕平行于分光计主轴。
放置光栅时应该使光栅平面垂直于小平台的两个调水平螺钉的连线。
3.3水银灯
1.水银灯波长如下表
2.使用注意事项
（1）水银灯在使用中必须与扼流圈串接，不能直接接220V 电源，否则要烧
毁。
（2）水银灯在使用过程中不要频繁启闭，否则会降低其寿命。
（3）水银灯的紫外线很强，不可直视。
四、 实验任务
（1）调节分光计和光栅使满足要求。
（2）测定i=0时的光栅常数和光波波长。
（3）测定i=15°时的水银灯光谱中波长较短的黄线的波长
（4）用最小偏向角法测定波长较长的黄线的波长。
（选作）
五、实验数据记录与处理
1．i=0时，测定光栅常数和光波波长
光栅编号：；∆
仪= ；入射光方位10
ϕ
= ；20
ϕ
= 。
2.i=15°时，测量波长较短的黄线的波长
五、数据记录 见附页 六、数据处理 6.1 d 和λ不确定度的推导 （1）d 的不确定度 sin m
m d λ
ϕ=
ln ln ln sin m d m λφ=-
cos ln 1sin tan ϕϕϕϕ∂=-=-∂m m m m
d m
m m m m m d d d d ϕϕϕϕϕϕtan ln )()ln (2
2∆=∆∂∂=∆∂∂=∆
（2）λ的不确定度 sin /m d m λϕ=
ln ln ln(sin )ln m d m λϕ=+-
cos ln 1
sin tan ln 1
m m m m d d
ϕλϕϕϕλ∂==∂∂=∂
λ
λ
∆=由以上推导可知，测量d 时，在m ϕ∆一定的情况下，m ϕ越大d 的偏差越小。
但是m ϕ大时光谱级次高，谱线难以观察。
所以要各方面要综合考虑。
而对λ的测量，也是m ϕ越大不确定度越小。
综上，在可以看清谱线的情况下，应该尽量选择级次高的光谱观察，以减小误差。
6.2 求绿线的d 和λ并计算不确定度 1）二级光谱下：
由sin m
m d λ
ϕ=
，代入数据m ϕ=19°2′，可得d =3349.1nm
又由
m
m m m m m d
d d d ϕϕϕϕϕϕtan ln )()ln (22∆=∆∂∂=∆∂∂=∆，m ϕ∆=2’得
d ∆=3349.1*[2π/(60*180)]/tan(19°2)=0.6nm
d =(3349.1±5.7)nm
而实验前已知光栅为300线每毫米，可见测量结果与实际较吻合。
再用d 求其他光的λ：
sin /m d m λϕ=
λλ
∆=
对波长较长的黄光：ϕm =20 o 15＇,d=3349nm 代入，可得
λ=579.6nm ，λ∆=1.4nm (579.6 1.3)nm λ=±
对波长较短的黄光：ϕm =20 o 10＇代入，可得
λ=577.3nm ，λ∆=1.4nm (577.3 1.3)nm λ=±
对紫光：ϕm =20 o 5＇代入，可得
λ=435.7nm ，λ∆=1.2nm (435.8 1.2)nm λ=±
2）三级光谱下： 对绿光：
由sin m
m d λ
ϕ=
，代入数据m ϕ=29°17′，可得d =3349.4nm
又由
m
m m m m m d d d d ϕϕϕϕϕϕtan ln )()ln (2
2∆=∆∂∂=∆∂∂=∆，m ϕ∆=2’得
d ∆=3.5nm ，
d =(3349.4±3.5)nm
再用d 求其他光的波长
对波长较长的黄光：ϕm =31 o 14＇，d=3349.4nm 代入，得：
λ=578.9nm ，λ∆=0.8nm (578.90.8)nm λ=±
对波长较短的黄光：ϕm =31 o 9＇，d=3349.4nm 代入，得：
λ=577.5nm ，λ∆=0.8nm (577.50.8)nm λ=±
对紫光：ϕm =23 o ，d=3349.4nm 代入，得：
λ=436.2nm ，λ∆=0.8nm
(436.20.8)nm λ=±
分析计算结果，与实际波长吻合比较良好。
另外，可以看到，三级谱线下测量后计算的结果教二级谱线下的结果其偏差都更小，与理论推断吻合。
6.3 在i=15 o 时，测定波长较短的黄线的波长。
由d (sin φ+sin ι)=mλ，m=2，可得： 在同侧：λ=577.9nm
在异侧：λ=575.9nm
6.4 最小偏向角法求波长较长的黄线的波长
由公式：
,3,2,1,0,2
sin
2±±±==m m d λδ
代入数据：m=2,δ= 39o 51＇代入，得
λ=579.4nm
与实际值吻合良好。
七、思考题
1）分光计调整好是实验的前提条件。
即应保证分光计望远镜适合观察平行光，平行光管发平行光，两者光轴垂直于分光计主轴。
具体实现步骤同实验4.3分光计的调节。
调节光栅平面与平行光管的光轴垂直，开始粗调使零级谱线尽量处于两侧谱线的对称位置，然后再细调使满足2＇条件。
个人推荐测绿光谱线的衍射角。
思考：不可以用分光计自准法，因为光栅的反射性质远不如三棱镜，自准法时得到的像比较模糊，无法实现高精度的调节。
2）见数据分析
3）先调节望远镜的使其偏移15o，然后调节光栅位置，用自准法使光栅法线沿望远镜方向，即可保证方位角为15o。
4）
个人实验总结：
实验前觉得这个实验很简单，但是事实上做的并不快。
一开始的时候把一级谱线当成了二级谱线，耽误了很久。
不过还好后来及时意识到了问题，纠正了错误。
回来处理数据，发现数据质量还不错，自己的眼睛也算是没白辛苦吧。
这是第一次完全用电脑写实验报告，感觉排版有点烂~
总之，下次实验继续努力~。
