关于三相三线智能表错接线的判断
三相三线有功电能表错误接线的判断方法分析
三相三线有功电能表错误接线的判断方法分析当今电力工业发展速度迅猛，为了保证电力工业工作能够安全、可靠、准确的运行，我们必须依靠安装在电力生产场所的电能测量电压、电流和功率等参数的仪器仪表来保证。
三相三线有功电能表一般有着五根到七根接线，并不复杂的结构，往往在接线时候会误接和漏接，特别是配有电流电压传感器的时候，电能表的接线往往就会出现错乱现象，接错的情况下，有可能指针不动或者倒转，这种接错方式很容易发现，接线人员可以及时的发现，给予重接。
但是如果指针正常转动，粗心的接线人员很容易忽视，那个时候测量出来的数据偏差将会非常大，这也是计量不准的主要原因之一。
1 对于三相三线有功电能表的介绍交流的能表的正确接线是保证电能表的正常工作的基本条件，因此要准确的计量电能，不仅仅要对电能表本身的精确度进行调整，对于外在的接线也要注意，并且接线引起来的误差往往很大。
研究人员在测量的时候，如果对于数据的大小有所怀疑，首先要对电能表的接线进行检查。
相对于三相四线有功电能表而言三相三线有功电能表接线比较复杂，更加容易接错，并且不容易被判断出来，因此对于三相三线有功电能表的研究有一定的代表意义。
分析电能表的接线错误的方法有很多种，当前采用的典型方法为向量图法，所谓的向量图法就是利用计量仪器对于流经电能表的电流电压的研究，绘出相应的电流电压向量图，然后在结合电路中的负载情况判断三相电能表的接线对错。
如若有误，可以再表中找到相应改进的途径。
2 电能表错误接线判断方法造成哪几种后果1）电压回路的判断方法：首先确定PT及二次回路的运行状态是否正确，测量电压表的三个电压端间的电压高低正常是电能表的电压值应该在接近100伏特，如果一个电压值明显高于100伏特，那么就说明有一根线接错了，电压互感器的极性接反。
相关人员应该及时的把线路连接正确。
其次是确定相序的正确性，若是有相序表，可以应用相序表进行测量，相序表连接之后，同向是连接正确，异向应该检查电路是否有连接错误，如果没有想学表，那么也可以用电压表来代替，测量电能表的进线端和电压互感器的同名端电压，如果电压为零则为同向，不为零就是异向。

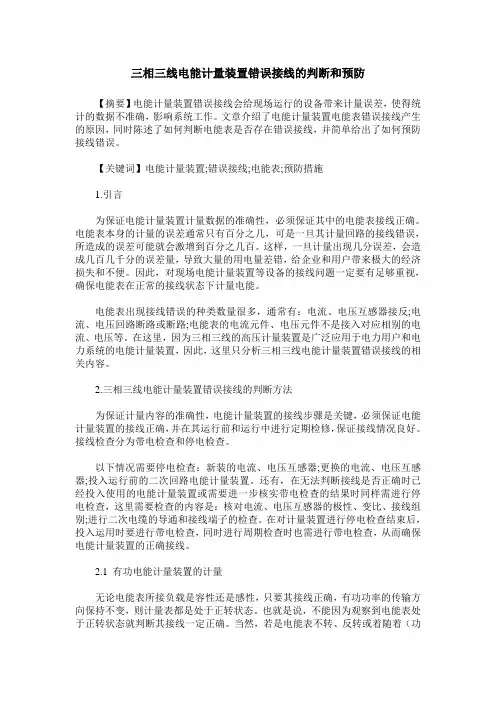

三相三线电能计量装置错误接线的判断和预防
三相三线电能计量装置错误接线的判断和预防【摘要】电能计量装置错误接线会给现场运行的设备带来计量误差，使得统计的数据不准确，影响系统工作。
文章介绍了电能计量装置电能表错误接线产生的原因，同时陈述了如何判断电能表是否存在错误接线，并简单给出了如何预防接线错误。
【关键词】电能计量装置;错误接线;电能表;预防措施1.引言为保证电能计量装置计量数据的准确性，必须保证其中的电能表接线正确。
电能表本身的计量的误差通常只有百分之几，可是一旦其计量回路的接线错误，所造成的误差可能就会激增到百分之几百。
这样，一旦计量出现几分误差，会造成几百几千分的误差量，导致大量的用电量差错，给企业和用户带来极大的经济损失和不便。
因此，对现场电能计量装置等设备的接线问题一定要有足够重视，确保电能表在正常的接线状态下计量电能。
电能表出现接线错误的种类数量很多，通常有：电流、电压互感器接反;电流、电压回路断路或断路;电能表的电流元件、电压元件不是接入对应相别的电流、电压等。
在这里，因为三相三线的高压计量装置是广泛应用于电力用户和电力系统的电能计量装置，因此，这里只分析三相三线电能计量装置错误接线的相关内容。
2.三相三线电能计量装置错误接线的判断方法为保证计量内容的准确性，电能计量装置的接线步骤是关键，必须保证电能计量装置的接线正确，并在其运行前和运行中进行定期检修，保证接线情况良好。
接线检查分为带电检查和停电检查。
以下情况需要停电检查：新装的电流、电压互感器;更换的电流、电压互感器;投入运行前的二次回路电能计量装置。
还有，在无法判断接线是否正确时已经投入使用的电能计量装置或需要进一步核实带电检查的结果时同样需进行停电检查，这里需要检查的内容是：核对电流、电压互感器的极性、变比、接线组别;进行二次电缆的导通和接线端子的检查。
在对计量装置进行停电检查结束后，投入运用时要进行带电检查，同时进行周期检查时也需进行带电检查，从而确保电能计量装置的正确接线。
三相三线电能表错误接线检查与分析
则 三 相 三 线 电能 表 测 量 的有 功 功 率 Ｐ ＝ Ｐ ＋ Ｐ ２ ， 即 等 于 三 相 三相 二 元 件接 线 ． 接线较 为复杂， 也 是 现 场 应 用 最 多 的 一 种 接 有 功 功 率
高监 控 系统抵 御 恶 劣 环 境 的技 术 水 平 ， 提高其监控性能。
， Ｊ ０ Ｃ Ａ Ｒ Ｂ Ｏ Ｎ ０ Ｒ Ｌ Ｄ ２ ０ １ ７ ／ ５
低碳技术
■一 线 电能表 错 误 接 线检 查 与分 析
马中军 （ 国网四Ｊ １ Ｉ 省电 力公司 德阳 供电 公司， 四川德阳６ １ ８ ０ ０ ０ ）
４ 在输电线路上应用视频监控技术的具体指标
４ ． １反外力破坏指标
反 外 力破 坏视 频 监 控 系统 的应 用 ， 主要 是 用 来 抵 御 高 压 输 电 线路 遭 受 外 来 因素 的破 坏 。 ① 要发挥其预警功能 ， 对 于 人 为偷 盗 电 力设 备 、 造成塔体 变形 ． 车辆 撞 击杆 塔 等 外 力破 坏 行 为， 通过红外监测信号进行预警 ， 及 时提 示 运 行 维护 人 员 并提
线 路 的 建 设 与 安 全 运 行 也 是 电 力行 业发 展 的 重要 内容 。 随 着 输 电 线路 范 围 、 面积的扩 大， 加 强 对 其 进 行 监 控 与 管理 ， 非 常
必 要 。视 频 监 控 技 术 的 应 用 ， 显 著 的 降低 了输 电线 路 巡 查 的 难 度， 减 少 了工作 量 ， 提 高 了巡 检 、 监控 的 效 率 和 质 量 ， 为 促 进 输
是 保 证 准确 计 量 的前 提 之 一 ， 但 在 实 际 运行 中 ， 计 量 装 置错 误 接 线 的情 况 时有 发 生 ， 特 别 是 少数 不 法 分子 为 达 到 窃 电 目的 ，
一种三相电能表错接线的简易判断方法
一种三相电能表错接线的简易判断方法摘要：电能计量的准确性非常重要，直接影响电力部门用电结算和广大用电客户的切身利益，为保证电能计量准确，电能表的接线必须正确。
本文针对三相电能表错误接线不易判断的现状提出一种简易的判断方法。
引言一般情况下，电能表、互感器在安装前都是经过检验合格后在进行安装，二者基本误差很小，对计量的准确性影响不大。
但是，电能表、互感器在安装接线过程中，很容易发生错误接线，这将造成大的计量误差。
因此，电能计量装置能否正确计量电能，取决于电能表、计量用电压互感器、电流互感器基本误差是否合格，二次回路接线是否正确。
而三者之间接线是否正确及其重要。
如何发现和及时更正错误接线，降低计量线损是当前计量工作的重点。
判断方法三相三线电能表的判断方法（感性负荷状况下）三相三线电能表的电压端共有6种接法，电流端由8种接法，6种电压和8组电流共构成48种接法，本文在只考虑感性负载的情况下，先判断电压接线相序，若Uab、Ucb的夹角为60度，则电压接线方式为逆相序，若Uab、Ucb的夹角为300度，则电压接线方式为正相序。
分别测量每一相得电压，通过找到B相来确定电压相序。
通过此结论可判断电压接线方式，接下来判断电流接线方式。
三相三线电能表一般采用两元件计量，设通过表1的电流为I1，通过表2的电流为I2。
通过测量UabI1，UcbI2的角度既可得电流的接线方式。
电压为正相序（Uab、Ucb夹角300度）下：若 ,则I1为Ia若 ,则I1为-Ic若 ,则I1为-Ia若 ,则I1为Ic若 ,则I2为Ic若 ,则I2为Ia若 ,则I2为-Ic若 ,则I2为-Ia电压为逆相序（Uab、Ucb夹角60度）下：若 ,则I2为Ia若 ,则I2为Ic若 ,则I2为-Ia若 ,则I2为-Ic若 ,则I2为Ic若 ,则I2为-Ia若 ,则I2为-Ic若 ,则I2为Ia由此可判断三相三线智能电能表错误接线方式。
依据所测量得到的数据在范围内进行匹配可得到相应的电流接线方式。
三相三线有功电能表错误接线的判断方法探究
三相三线有功电能表错误接线的判断方法探究三相三线有功电能表是电力计量重要设备，在整个电力系统电能计量中发挥着不可替代的作用，为了提高电能计量质量就必须完善三相三线有功电能表，控制错误接线问题的出现。
文章分析了三相三线有功电能表错接线识别判断法。
标签：三相三线有功电能表；错误接线；判断方法电能计量装置的正常运作是供电企业抄核收工作开展的前提，能否科学精准地进行电能计量，在一定程度上影响到抄核收工作的质量。
对于高压线路的高供高计用户来说计量装置选择的是三相三线电能表，然而在实际计量中经常出现错接線问题，影响电能计量装置的精准计量，且三相三线电能表错误接线问题不易被察觉，对此有必要掌握科学的计量技术和方法。
只有掌握科学的技术和方法，根据电能表错误接线的具体情况进行科学地预测、判断，才能确保及时发现问题，纠正计量表的错误接线。
1 三相三线有功电能表三相三线有功电能表只有处于正常接线状态时，才能确保其正常运行，从而高效、精准地进行电能计量。
不同于普通的电能表，三相三线有功电能表的接线相对复杂，错接线的问题频繁出现，影响三相三线有功电能表计量功能的准确发挥，对此就要研究错误接线判断法，其中向量图法是一种高效的方法，是在借助大量计量仪器的前提下来测试、测量电能表中的电流与电压，再根据向量图法来判断有无错接线问题。
2 错接线的判断原理三相三线有功电能表，由于存在三种电压Ua，Ub，Uc，对应则会有大概6种接线方法，同时，由于电压互感器极性误接问题，则可能出现20多种错误接线。
类似因为电流Ia，Ib，Ic会有六大接线方式，由于所连接的电流互感器则有四种错误接线，也会出现大概40多种错接线，由此看来错接线的种类较多，这对于错接线的判断会带来较大不良影响。
电能计量设备如果存在错接线问题，通常可以从以下方面入手来判断：测试电压，从中得出电压相序、PT极性等有无反接现象，测试电流分析CT 极性有无反接现象。
测试相角与功率，得出电流电压二者间的夹角。
三相三线电能表错误接线的判断方法
2016年第2期三相三线电能表错误接线的判断方法李敏１，周国友２，张军霞３（1.国网河南省电力公司新密供电公司营销部，河南新密452370；2.国网河南省电力公司郑州供电公司营销部，河南郑州450006；3.国网河南省电力公司新郑供电公司营销部，河南新郑451100）摘要：本文介绍了三相三线电能表错误接线的判断方法。
以三相三线制两元件有功电能表、电压互感器V/V接线B相接地为例，介绍了测量和判断的方法，通过现场测量接入电能表的电压、电流及其相互间的相位、相序，即可判断出电能表的接线方式。
关键词：电能表；接线中图分类号：ＴＭ９３文献标志码：Ｂ文章编号：X(2016)02-030-02０引言电能表是电能计量的重要量具，其本身存在有误差，如电能表潜动、电能表的误差等，这些很容易引起计量误差。
错误接线包括互感器的误接线、断线、电能表的误接线或断线。
无论接线错在哪里，最终都表现为在电能计量装置发生偏差。
这个偏差远远大于本身引起的计量误差，所以正确接线很重要。
再者三相三线电能表所计电量较大，为保证电能计量的准确可靠，要求电能表必须接线正确，否则将可能产生很大的损失或误差。
正确接线只有一种，但是错误接线却有七百多种。
笔者以三相三线制两元件有功电能表、电压互感器Ｖ／Ｖ接线Ｂ相接地为例，介绍测量和判断的方法，通过现场测量接入电能表的电压、电流及其相互间的相位、相序，即可判断出电能表的接线方式。
此方法浅显易懂，操作简单，方便实用。
１电压回路的判断方法１．１测量电压值（指线电压）用万能表或相位伏安表的电压档，测量电能表进线盒电压端子２、４、６（Ａ、Ｂ、Ｃ）间的线电压并做好记录。
三个线电压如接近相等，约为１００Ｖ，则说明电压互感器（ＴＶ）极性正确或均接反；如各线电压相差较大，且有某线间电压明显小于１００Ｖ，则说明电压回路存在断线或接触不良故障；当有某线电压接近３姨Ｕ（１７３Ｖ），则说明有一只ＴＶ极性接反。
１．２判断Ｂ相检查时将电压表一端接地，另一端依次分别触及电能表电压端子２、４、６，对地无电压者即为Ｂ相，并做好记录。
阐述三相三线电能表错误接线的检测方法
避 免错误 接 线的措 施
关键词 ： 三相 三线 ； 电能表 ； 测技 术 检 电 能 表 的 电 压 端 钮 ，如 有两 午 对 地 电 压 为 Ｈ １０ ， 对地 电 为 ０ 为 ０一相定 为 Ｂ 相 ， ０ Ｖ 一相 ， 即两台电 互感器 ＶＶ接线 ， Ｂ 丰 接地。 ／ 住 ｌ ｛ ３ ３ 录测量 电流 。 ． ３ 用卡钳卡住电流进出 线 分别 测ｍ各相 电流的大小 。 ３ 根据相化角确定电压丰 序 Ａ ｝ １ 川 黑表笔接触 Ｂ相 电 ， 红表笔接触 另 一 相 电压 ， 卡钳 卡住一相 电流 ， Ｈ 相位 角 ， 测 ； 卡钳 不变， Ｂ相 电 不变 ， 红表笔换 一 电压 相 ， 出 测 靠 、 、 定运行 ， 安全 稳 不仅需要高质量 、 度的 高精 相电流的另一角度 ， 两次测量结果 比较 ， 角 讨 表 汁， 量 更需要提倡科学 的检测和分 析手段 ， 度小 的一 组对应电压 为 Ｕ ｂ ａ ，角度 大的一组对 通过测 量 、 分析 和判 断 ， 时纠正错 误接线 ， 及 使 应 电压 Ｕ 。根据 Ｕ Ｉ 存表尾所处位 置 ， １ 即 电能计量装置存系统运行 巾发挥最佳效能 。 定 电压 相 序 。 ２选择检杏和分 析的方 法 ３ ． ５作罔 存电力系统和大 １业 电力 Ｊ 户中 ， 量装 ｆ ｊ 计 根 据 已矢 电 十 序 测 卡 何 。测 出 Ｕ Ｉ 丌 Ｈ Ｈ ； 置的接线方式绝大多数为 三丰 线制 ， Ｈ 采用三 Ｉ Ｕ Ｊ； Ｊ的角度。 Ｕ ； 在六角 罔上１ 时针 出 ｆ ｆ 顷 相两元件电能表计量 电能 。 Ｉ ｌ 根据 ｌ Ｉ ，， ， 上 的位 置 ， 确定接 入电能表 使用相位表法带 电检查 电能表接线具体做 的实际 电流 。 根据实测结果 ， 图上标 明第 ～组 存 一 法是 ， 根据相位 表测 Ⅲ的电压 、 电流 、 相位 角联 元件接入 的电雁 、 电流及其相位 角 ， 二组 元件 第 合绘 出六角罔 ， 判断电能表错误 的拨线形式 ， 接人 的电 、 及其相位 角。最 后 ， 电流 根据各元 原理 是 ： 一 电压 为参 考相 量 可测Ⅲ 三相 电 件所ｌ 电 、电流硬其相位 角分别 写出功率表 用 个 』 』 口 流相量 ， 或用 一个 电流参考相量测 出三相 电压 达式 、 总功率表达 式 、 计算斧 错 电量 ， 并将错 误 十量 ， 月 知道 了三相电压 、 电流相量 ， 也就确 定 了 接线更正 。 鼍 电压 、 相 电流相 序。 相位表法可 以直接 凄 电 ４榆测与分析过程 ＿注意事项 十 Ｊ 压与 电流之 间的ｌ 角行Ｉ 卡 Ｈ 在六角罔纸 卜 ，而凡 ４１安 全问题 ． 操作 简 、 辅助设 备少 ， 冀方法 准确 ， 易掌 测 容 电ＩＩ￣ Ｉ Ｉ电检查是 工作 互感 器二次 回路 握 ，通过多年 的现场实践 ， 解决 了许多技术难 上 ， 必须严格遵守《 电业安仝 一作规 》 Ｉ 的规定 ， 题， 至今一直被推 Ｊ运用 。 一 特别 是要 泮意 电流互 感器 二 次 叫路 不 允许 开 ３检测与分析 路 ，ｊ ｌ为电流互感 器是在短路状态 下一作 的 ， 大 ［ 一 ３ 正确使片测量：具 ． １ 】 旦二次开路 ， 则二次电流 的去磁作门不 复存 在 ， ｊ 以使片 Ｍ ２ ０ ｊ Ｇ ０ ０型相 位表 为例 ，根 掘 自 这样二次线圈感应 的电势非 常商 ， Ｓ 对人 身和设 己的工作 经验 ， 具体 做法是 ： 量 电压 ， 测 将旋 钮 备造 成极 大危 险 ．电压 互感器二次 路 不允许 开关 选择 “ ”电压线 插入标 有 “ 的捕孔 ， ｕ， Ｕ” 并 短 路 ，因为有 时继电保护 与计量共刖一绀 电压 注意黑 、 红笔的颜色与相位表插－ｘ 应 ； 钮开 ｆｑ 旋 Ｌ 感 器 ， 旦 电压互感器二次短路 ， 一 一 不仅会损 坏 关选择 “ 测量 电流 ， 电流卡钳连线 插入标 有 儿感器本 身 ， 会使保护装置 误动 ， ｌ ” 将 还 造成严重后 “’ Ｉ的插孔 ， 种组合使 得测量 相位 “” 以电 果 。 这 ‘时 ｐ 压为参 考量。如果使用 “ Ｉ组 合形式 则以电 ｕ” “” ４ ． 握关弛 点 ２把 流为参考量 ， 测量电压 、 电流应选择与被测量相 ４ ． Ｂ相 电压 为公共端 测量卡 位 、 ．１以 ２ Ｈ 定 对应的档位 ，测电流时注意流入卡钳 的极性 和 电脎牛 序 ，黑表笔必须 接触判 明的 ｌ Ｈ Ｈ ｛卡 电压 ， 使电流线处于卡钳中间 ，以减少 工具带来 的 红表笔依 次接触 另外 两干电 测相位 ；这样得 日 误差。 出的电压埘应 Ｕ （ ｕ ） 或（ 。 或 、 ， Ｕ ） ｕ ３ ． ２测黾 的选择 ４． ．２确定 电压相序的依据。以某～相 电流 ２ 现场运行 的计量装置 ，为了便丁对 电能表 进仃 ｝试 与维护 ， ｛ ｌ ！ ｌ Ｊ 互感 器二次侧与 电能表之 间 是通过各种 试验接线端子（ 或转 接线盒 ） 构成 网 路， 如果选枉试验接线端 子测量 ， 当互感器二次 到接线端 子的连线正确 ，而接线端子剑 电能表 接线错 误， 这样测量便没有 意义 ， ｌ 到真实 为ｒ 得 可信 的测量结 果 ， 量点选 存电能表表尾处 ， 测 效 果更佳。 ３ ＿ ３测量 的 ３ ． 记 录测昔 电 ． 别测量 电能表端钮 ．１ ３ ． 分
对新型三相三线电能表错接线快速判别方法的分析
对新型三相三线电能表错接线快速判别方法的分析摘要：新型三相三线电能表的现场接线较为复杂，容易出现错接线问题，需要快速、精准对其进行判别。
本文首先分析新型三相三线电能表错接线的判别原理，介绍其接线方式、判别流程以及具体判别方法。
在此基础上，提出一种利用旋转相量图的快速判别方法。
关键字：三相三线电能表；错接线问题；快速判别方法前言：电能表是电费计量装置，如果出现错接线问题，会导致计量结果出现错误，损害电力供应双方的利益，也容易引起电力公司与用户之间的纠纷。
在众多电能计量错误的案例中，由电能表错接线引起的计费错误占据较大比例。
这是由于新型三相三线电能表的接线过程较为复杂，容易出现错误。
因此，在完成接线后，要采用快速、有效的方法对其接线正确性进行判断，发现错误及时更正。
一、新型三相三线电能表的错接线判别原理（一）判别原理新型三相三线电能表主要被应用与高压计量，整个计量系统由电压、电流互感器和三相三线电能表组成，装置之间的接线情况较为复杂，容易出现错误，而且采用常规方法难以有效判别。
分别用Ua、Ub、Uc表示三相电压，用Ia、Ib、Ic 表示三线电流。
接入电表端的电压接线情况包括UaUbUc、UaUcUb、UbUaUc等六种，再加上电压互感器的极性接入错误，共有24种接线方式。
电流接线情况于此类似，电能表端的接入方式有6种，再加上电流互感器可能出现的4种误接线情况，也有24种接线方式。
电压和电流的接线组合则由576种可能，任何一个环节出现错误，都会影响最后的计量结果[1]。
根据这一情况，对新型三相三线电能表的错接线情况进行判别，主要包括以下几个步骤：（1）电压测量，判断电压相序是否正确，验证电压互感器极性；（2）电流测量，验证电流互感器极性；（3）相角或功率测量，验证电压电流的相夹角；（4）在六角图上绘制电压和电流的矢量图；（5）根据相位角余弦值判断电压和电流的矢量相别。
（二）基本判别方法根据上述原理，在实际判别过程中，首先假设电能表的电压接线正确，即UaUbUc相序正确。
三相三线电能表错误接线判断与分析 刘琛
三相三线电能表错误接线判断与分析刘琛摘要：电能计量装置的准确性直接影响贸易结算的公正性及电力企业内部经济技术指标的制定。
通过对三相三线电能表错误接线判断与分析，及时发现和更正错误接线，并正确地对错误电量进行更正，降低计量线损是当前计量工作的重点。
关键词：电能表；错误接线；判断分析引言为保证电能计量准确，电能表的接线必须正确。
一般情况下，电能表、互感器在安装前都是经过检验合格后才进行安装，二者基本误差很小，而接线错误会带来百分之几百的误差，一线之差可能导致几百万千瓦时的电量之差。
由于电力系统和重要电力用户的电能计量装置都属于高压三相三线有功电能计量，所以下面就系统地分析这种计量方式下的错误接线情况并规范解题方法和步骤。
一、检查接线（一）规范着装工作时应穿长袖工作服、穿绝缘鞋、并戴手套和安全帽，工作服扣子要扣上，袖口扣子也要扣上。
（二）测量二次电流、电压值和电压与电流的相位，并填写电能表错误接线检查记录。
假定三相电路对称，电压线和电流线没有互相接错，电压、电流回路没有短路和断路。
测量数据为：电压为U12=100V、U32=100V、U31=100V、U10=0V，电流为I1=1.5A、I2=1.5A，相位角U12^I1=110°、U12^I2=170°、U32^I1=170°、U32^I2=230°（三）判断电压、电流相序电压相序分为正相序、逆相序。
正相序包括三种：Ua、Ub、Uc；Uc、Ua、Ub；Ub、Uc、Ua。
逆相序包括三种：Uc、Ub、Ua；Ua、Uc、Ub；Ub、Ua、Uc。
如果（U32^I1- U12^I1）或（U32^I2- U12^I2）的相位差为60°或-300°，那么电压相序为正相序，如U10=0V，U1则为b相，电压相序则为Ub、Uc、Ua；如果相位差为-60°或300°，那么电压相序为逆相序，如U30=0V，U3则为b相，电压相序则为Ua、Uc、Ub。
PT断线三相三线电能表错接线的判断方法分析
PT断线三相三线电能表错接线的判断方法分析摘要三相三线两元件的电能表由于是由A、C两相电流和A、B、C三相电压组合而成，容易造成错接线。
PT有时候会发生断线，当碰上PT断线的三相三线电能表的带电错接线判断时，难度就会加大。
本文总结出适用于電压正相序和逆相序情况下，三相三线电能表在错接线带电检查时，判别PT断线的相量图法。
关键词三相三线电能表；错接线；PT断线；相量图判别法前言电能计量是电力商品交易的“一杆秤”，它的准确与否直接涉及供用电双方的经济利益，电能计量装置互感器二次回路有无断线、极性是否接反、电压回路相序接线是否正确，都将直接地影响电能计量的准确程度。
因此，作为计量测试人员，熟悉和掌握电能表的带电检查接线的方法便显得尤为重要。
而三相三线电能表由于是由A、C两相电流和A、B、C三相电压组合而成，容易由于错接线而造成计量失准，是带电检查及判断错接线的一个难点。
三相三线电能表的带电检查错接线的常见方法有实负荷比较法、力矩法和六角相量图法等。
其中实负荷比较法和力矩法都很难判定是哪种错误接线；而六角相量图法则能够通过相量分析来精确地判断属于何种误接线。
1 相量图判别法错接线判断的前提条件（1）假定为三相三线的对称电路，电能表的电流线和电压线没有互相接错，电压、电流回路没有短路和开路，没有B相电流接入电能表的电流回路，没有极性接反。
（2）接入电能表电压端钮的电压只有6种可能：A—B—C、B—C—A、C—A—B、C—B—A、B—A—C、A—C—B；通过电能表电流回路的电流只有Ia、-Ia、Ic、-Ic四种，共可构成8种电流组合。
共可组成48种常见的错接线类型，其中电压为正相序的有24种、逆相序的有24种。
（3）用相量法进行判断的前提条件是必须先确定电压的相序以及用户的负荷性质为感性还是容性，否则将可能做出错误的判断[1]。
2 PT（vv接）一、二次断线，负载接一只多功能表的情况2.1 电压一次断A相的接线原理图和等效电路图如下从等效原理图可以看出一次A相断线后，二次ab相没有感应电动势，ab线圈只起到一个导线作用，故：Uab=0，Ubc=100V，是正常值，因为a、b同电位，故，Uac=Uab+Ubc=0+100V=100V。
三相三线制电能表错误接线分析及电量纠正
三相三线制电能表错误接线分析及电量纠正摘要：在电能表的使用过程中，确保接线不发生错误是实现电能表正确计量的前提条件。
本文对电能表的三种接线方式进行了简要阐述，说明了三相三线制电能表错误接线判断原理，分析了三相三线制电能表的常见接线错误，并对错误接线的电量进行了纠正，供相关工作人员参考借鉴。
关键词：电能表；三相三线制；错误接线；电量纠正引言电能表的计量精度主要取决于两个因素，其一是电能表自身的计量偏差，偏差越小则电能表的精度越大，反之亦然；其二是电能表在使用过程中的线路连接是否正确，线路连接正确，则电能表计量正常，反之则会出现较大的数值偏差。
由于技术的不断革新，电能表自身的精度不断提升，计量误差基本可以忽略，目前出现的电能表计量不准确的情况多由错误接线引起。
因此，对于电能表错误接线的分析及电量纠正对电能表的使用至关重要。
1 电能表接线方式概述电能表的接线具有三种不同的方式，分别是：三相三线制接线方式、三相四线制接线方式以及单相接线方式。
单相结线的操作最为简单，接线中出现的错误比较容易发现；三相四线制的接线方式从原理上看与单项接线方式相同，接线操作也相对简单；三相三线制的接线方式属于二元件电能表接线，在实际测量中应用得最为广泛，但接线方式最为复杂，接线错误不容易发现。
如图一所示为三相三线电能表的接线原理图和相量图[1]。
图一三相三线电能表的接线原理图和相量图2 三相三线制电能表错误接线判断原理三相三线制接线的电能表中存在Ua、Ub、Uc三相电，对应着6种不同的接线方式，综合接线时出现的电压互感器极性错误连接的问题，可能出现的电能表线路错接情况有20种以上。
由于接线错误的种类纷繁复杂，给错误接线的判断工作带来了较大的难度[2]。
在出现电能表接线错误时，可以通过测量电压的方式判断PT极性是否出现反接；通过测量电流的方式判断CT极性是否出现反接；通过侧量功率和相角的方式得出电流与电压之间的夹角，并计算出cos的值，确定电压与电流的矢量相别后，分别计算不同元件的电流与电压的矢量相别，判断出现错误接线的原因。
三相三线电能表错误接线判断及更正方法探讨
引言 电能表 是电能计 量 的重 要量 具， 三相三 线 电能表所 计 电量较大 ， 为保 证 电 能计 量的准确 可靠， 求 电能 表必须接 线正确， 则将 可 能产生很 大的误差 ， 要 否 因 此倍 受供 、 用双 方的重 视 文 以感应 式 电能表为 例， 本 通过 测量 接入 电能表 的 电压 电流及 其相互 问 的相位 、相 序， 而画 出 向量 图， 进 对照 图表 即可方 便 的判 断 出在一定 条件下 电能表 ４ ８种接线 方式 的方法 。 １ＩＫ Ｏ Ｖ三相 三线 制有 功 电能 计量 装置 错 误接 线 的种 类 １Ｋ ０ Ｖ三相三 线制 两元件 有 功电能 计量装 置， 同时需配 装 电压互感 器 （ｖ Ｔ） 和 电流 互感器 （Ａ 来 缩小接 入 电能表 的 电压 和 电流 ， Ｔ） 由于 配件 多、连 线多 ， 往 往 容易将 线头 接错， 形成 错 误的接 线方 式。接线 错误 可分 为电压互 感器 （Ｖ 、 Ｔ） 电流互感 器 （Ａ 输 出端 二次连 线误 接线 和 电能表 电压 、电流 输入 端二 次连线 Ｔ） 误 接线 。 １ １ 电压 互感 器 （ｖ 、电流互 感器 （Ａ 输 出端二 次连 线误 接线 ． Ｔ） Ｔ） 电压 互感器 （Ｖ 、电流互 感器 （Ａ 输 出端二 次连线 误接 线包 括 电压 互感 Ｔ） Ｔ）
２三相 三线 电能 表接 线错 误 的判 别 判断 接 线错 误先 要用 数 字相 位 伏安 表进 行 准确 测量 ， 然后 分析 判 断。
另外 就是 充填技 术本 身， 它应该 包括 充填 系统与 开采 系统 的协调 ： 充填 运输 系 统 的畅通 ： 后材 料的力 学特 性等 。 利解 决上述 问题 将根本 改变 将来 我 国 充填 顺 经济 发达 区域 的开采技 术 。为 了降 低充填 成本 ， 于岩层 控 制的关 键层 理论， 基 提 出了部分 充填 （ 带充填） 条 控制 开采 沉 陷的思 路 ： 充填 部分采 空 区， 仅 只要 保 证未 充填采空 区的宽度 小于覆岩 主关键 层的初 次破断跨 距， 且充 填条带 能保持 长期稳 定， 就可有 效控 制地表 沉 陷。 现阶 段研 究重点 在于研 发新 型充填 材料， 尽可 能利 用矿井 固体废 料， 减少 固体污 染 。例 如 以固体废 弃物 （ 电厂粉 煤灰 、矸 石等） 骨料， Ｐ 、ｓ 系 列 为 以 Ｌ Ｌ 为胶结 材料 ， 形成 固 体废 物 膏 体材 料 充填 井下 采 空区， 决 了地表 开采 沉 陷、 解 地 下水 流失破 坏 以及 采 出率低 等重 大科学 技术 问题 。 近年 来， 国矿业 大学在 中 低 成本 膏体 充填材 料的开 发研制和 充填工 艺的研究 方面取 得 了突破 性 的进 展， 达 到 国际先进 水 平 。 离层注浆减 沉技术 是确 定覆 岩 中的关键层位 置， 掌握 其离层 与破断特 征参 数， 是注 浆减 沉技术 应用 可行 性分析 、 钻孔布 置与注 浆工 艺设 计及 减沉效 果评 价 的基础 。关键层 初 次破断 前的 离层 区发育 、离层 量大， 易于注浆 充填 而一 旦关键 层初 次破 断后， 关键层 下离 层量 明显变 小， 仅为 关键层 初次 破断前 的１ ／ ３ １４ 注浆 难度 增加 。 －／ ， 因此， 离层 注浆 必须在 关键 层Ｉ 初次破 断前进 行 。 孔 ｆ 缶 钻 布置及 最 佳的注 浆 减沉效 果应 保证 关键层 始 终不 发生 初次破 断 。 ３ ３ 煤与煤 层气 共采 ． 煤 层气 即瓦斯， 长期 以来被 看作 危害矿 井安 全的罪魁 祸 首， 以往 煤矿 对其 处理方 法都是 直接 排入大 气， 在～定 程度 上加剧 了全 球的温 室效 应， 这 也是 一 种资源 的浪 费 。煤层气 作 为一种 高 效 、清 洁 的能源 ， 中蕴 藏着 巨大 的经 济 其 效益 、环境 利 益 。我国 的煤 层 气储 量非 常 丰 富， 有着 十 分广 阔 的应用 前 景 。 瓦斯 既是矿 井有 害气体 也是洁 净 能源 ， 使其资 源化 的技术 途径主 要有 ： ① 采 前抽 采 。若 能在 开采 前将 煤层 内瓦 斯抽 出， 是瓦 斯利 用 、改善煤 矿 安全 的 最 好办 法 。 由于 我 国大 部分 煤 体透 气性 低， 本煤 层 抽 放瓦 斯有 技 术难 度 。 在 ② 煤与 瓦斯共采 。开采 后 围岩压力 降低 ， 大量瓦 斯在 采空 区释放 ， 形成煤 与 瓦 斯共 采 体， 瓦斯 抽采 的好 时机 。⑧废 弃 矿井抽 采 瓦斯 。废 弃矿 井煤层 经 采 是 动而 充满 瓦斯， 可利 用采 动后岩 体 内裂隙场 的分 布及 钻孔， 将瓦 斯抽 排管装 在 井 下 、 封 闭 口后 ，抽 出瓦 斯 。 ④ 回 风 井 回收 瓦 斯 。 淮 南矿 区有 丰 富的煤层 气资源 ， 过合 理的规 划和 布置， 通 依据 流场模 拟软 件Ｃ Ｓ ＬＷ Ｆ 数 值模 拟结 果， 已发生 卸压 （ 高透 气性） 瓦斯 丰富 的区 Ｏ Ｆ Ｏ 和Ｃ Ｄ 在 提 且 域布 置钻孔 ， 过地面 钻孔抽 采采 动 区和采 空区 卸压 的方式抽 放 瓦斯， 通 从而 从 卸压覆 岩 中俘 获更 多 的释 放 瓦斯 ， 使抽 采 率在 ７ ％以上 。 ０ 绿色 开采技术 中的煤与 煤层气共采 技术， 用煤炭 开采过程 中岩层移 动形 利 成的离 层与裂 隙分 布规律 ， 开采 卸压 原理， 及 使原 聚集在 煤炭 微裂 隙中 的瓦斯 通 过 “ 气 ”裂 隙逐 步 释 放 ，实 现 煤 与 煤层 气 共 采 导 近年来， 随着对关键 层破断前 后裂 隙分 布规 律以及采 动矿 山压 力引起 的岩 层 移动 规 律的深 入 研究 ， 国 学者 提 出 了 … 形 圈理 论 。当采 空 区面 积达 我 ０ 到 一定 值 后， 导气 ”裂 隙 的分 布 呈现 “ “ ０”形 圈特 征 ， 是 正 常回 采 期 间 它 邻近 层 卸压 瓦斯 流 向采空 区 的主 要通 道， 这对 卸 压瓦 斯抽 放 具有 重 要意 义 。 ３ ４ 煤 层巷道 支护 技术 与减 少矸石 排放技 术 ． 采矿 引起的矸 石排放对 环境形成 影 响， 减少矸石 排放 的主要措 施是将巷 而 道设 置在 煤层 内 。巷道维 护是 煤矿 的永 恒主 题 。过去 ， 于煤 巷 围岩 是 大变 鉴 形且 不 可 抗 拒 ，因此 维 护 原 理 是 ： 大 断 面预 留量 一 可缩 性 支 架 一 巷 旁充 “ 填 ” 目前 推行 锚 杆 支护 ， 先 是 能否 在煤 巷 中 全面 使 用锚 杆 支 护 。显 然 ， 。 首
三相三线电能表错误接线的判断方法
三相三线电能表错误接线的判断方法摘要：三相三线电能表的计量在供电系统中占据重要的作用，在电能表的安装接线过程中，错误接线不可避免，因此及时、迅速地查找错误接线并进行快速判断显得非常必要。
本文介绍了三相三线电能表的错误接线判断方法关键词：三相三线电能表；正确接线；判断电能表是电能计量的重要量具，其本身存在有误差。
如电能表潜动、电能表的误差等，很容易引起计量误差。
错误接线包括互感器的误接线、断线、电能表的误接线或断线，无论接线错在哪里，最终都反映在电能计量装置发生偏差。
这个偏差远远大于本身引起的计量误差，所以正确接线很重要。
再者三相三线电能表所计电量较大，为保证电能计量的准确可靠，要求电能表必须接线正确，否则将可能产生很大的损失或误差。
正确接线只有一种，但是错误接线存在七百多种。
笔者以三相三线制两元件有功电能表，电压互感器V/V接线B相接地为例，通过现场测量接入电能表的电压、电流及其相互间的相位、相序，介绍测量和判断的方法，即可方便判断出电能表接线方式。
按照此方法操作，浅显易懂，操作清晰，判断简化，方便实用。
1 电压回路的判断方法（1）测量电压值（指线电压）。
用万能表或相位伏安表的电压档，测量电能表进线盒电压端子2、4、6（A、B、C）间的线电压并做好记录。
三个线电压如接近相等，约为100V,则说明电压互感器（TV）极性正确或均接反；如各线电压相差较大，且有某线间电压明显小于100V，则说明电压回路存在断线或接触不良故障；当有某线电压接近 U（173V），则说明有一只TV极性接反。
（2）判断Ｂ相。
检查时将电压表一端接地，另一端以此分别触及电能表电压端子２、４、６，对地无电压者即为Ｂ相，并做好记录。
如皆有电压，则说明电压互感器（TV）不是V/V接线B相接地的接线方式，其可能原因是TV为Y/Y0接线或V/V接线而未将B相接地。
（3）测定三相电压的排列顺序（相序）。
用相位伏安表或相序表都行，目前相序表使用普遍又方便。
三相三线和三相四线错误接线判断处理
三相三线和三相四线错误接线判断处理【摘要】三相三线错误接线判断原理、三相三线测量数据、错误的相量图、更正系数、追退电量、错误接线图、三相四线测量数据、三相四线的错误向量图及更正系数和错误接线图、【关键词】元件、相别、相电压、线电压、电流、夹角、参考点、相量图、更正系数、接线图前言：电能计量装置准确与否直接关系企业的经济效益和社会的效益，掌握电能计量装置接线检测是每个计量工作者必须具备技能，掌握错误接线判断分析、以便计算更正系数，追退电量，维护企业和用电户的合法权益。
1、三相三线错误接线判断处理1.1三相三线错误接线判断原理三相三线电能计量装置电能表二元件构造正常接线第一元件：电压、电流为 Uab Ia第二元件：电压、电流为 Ucb Ic判断错误接线需测量数据，一般用，元件指的表尾一般用1、2、3来表示，表示接入的位置，所以，测量数据元件表示：第一元件：电压、电流为 U12 I1第二元件：电压、电流为 U32 I3这样画向量图时就可以把元件和相分开、元件指的表尾一般用1、2、3来表示，相别用A B C来表示1.2、三相三线需要测量数据（1）测量赋值-伏安相位仪测量：测量电压、电流的大小，能够判断是否存在断线问题U12 = U32= U31= I1= I3=U1-地= U2-地= U3-地=（2）需要测量相位:∠U12U32=∠U12I1 =、∠U32I3=、∠I1I2 =（3）相序判断∠U12U32= 300° 表示正相序 abc、bcc cab∠U12U32= 60°表示逆相序acb bac cba(4)三相三线需要找参考点用伏安相位仪电压测量黑笔按电能表装置上Ub(零）电压参考点红笔分别接电能表尾三元件U1 U2 U3哪个与Ub(零）参考电压为零，则表示该元件为Ub 例如：1 2 30（B）1.3、根据电压相别绘电压向量图（1）可以先以相别定坐标，建立坐标系，然后根据电压相序标注元件电压，电压 Ua Ub Uc注意因是矢量，所以应点点（3）根据前面判断的电压相序，以及接地相，判断第一、第二元件接入的电压，然后在相量图上标出U1 U2 U3 ，再画出U12 U32 。
浅析三相三线电能表错误接线判断及处理
浅析三相三线电能表错误接线判断及处理发布时间：2021-12-17T03:56:57.049Z 来源：《河南电力》2021年8期作者：叶新[导读] 电能计量的准确性对计划用电、节约用电和成本核算起到决定性的作用。
电能表是统计电量的重要工具，在安装使用过程中，接线错误时有发生，造成计量故障，甚至造成很大的经济损失。
（广东电网有限责任公司河源供电局广东河源 517000）摘要：本文首先分析三相三线电能表接电中错误接线的原因及类型，深入探讨三相三线电能表错误接线的判断原理，结合案例对相位表法的实际应用进行分析三相三线电能表中错误接线判断。
关键词：三相三线；电能表；错误接线；判断方法引言电能计量的准确性对计划用电、节约用电和成本核算起到决定性的作用。
电能表是统计电量的重要工具，在安装使用过程中，接线错误时有发生，造成计量故障，甚至造成很大的经济损失。
为此，如何在安装过程中规避错误接线已成为当前供电企业需要考虑的重要问题。
同时，还要利用科学的技术手段对电能表错误接线的实际情况进行预测、判断，及时纠正计量表的错误接线，避免问题的进一步扩大。
1 三相三线电能表接电中错误接线的原因及类型作为供电计量和核算电费的重要组成要素，三相三线电能表接线对计算用电费用是非常重要的。
接线的正确性可以保证用户的使用电量不出现错误，但在现实生活中装表接电容易受到各种因素的影响，在安装过程中常常出现错误接线的现象。
而导致三相三线电能表接线过程中出现错误接线的主要原因在于：在安装过程中，工作人员未对工作仪器进行全面检查和验收；电表在运输过程中极易受到外力作用引发故障；对电表没有进行相应的调整；用户为了偷电私自进行跨越电表接线。
三相三线电能表接电中错误接线的类型主要有以下几种：没有正确接入 B 相或者接入 B 相的线发生断裂；电表接线位置和电流互感器不符合，使电表出现快走、慢走或倒走的现象；电压线断裂；电流互感器与其他相的变比不一致。
三相三错误接线判断方法
三相三线错误接线判断方法1、测量U10、U20、U30的电压值，哪项为0时，表示该项为B相。
当0电压未出现时，表示B相断相。
当出现电压异常时，例如只有几十伏的电压，（此时的电压大小跟表尾的负载有关联）而非全电压时，则为该元件电压断相。
如例题11.1当出现电压断相时，可简单分为两种情况考虑，一是B相断，此时U10、U20、U30皆不为0V，二是B不断，此时可在U1，U2，U3中找到谁为B相，并能判断出是哪一元件电压断相。
此时无法判断的是哪一相电压断，判断方法为测量全电压与2元件电流夹角，假设电流的状态来反推电压，如果能确定已知的全电压是由哪相与B的组成，则断相的是谁也就可以判断了。
如例题22、测量I1、I2的值，观察是否有异常现象，如果电流很小，我们需判断电流是否短路或开路，短路和开路在表尾体现的电流都十分小，但仍然有区别，短路在表尾仍然有小电流的存在，但是开路是没有的。
另外还有一种情况就是出现很大的电流，电流值是另一元件的1.5倍以上，这种可能是由于在三相三简化接线时，在表尾出现IB电流，而且此时，A或C相电流在CT处极性反接所导致。
我们知道IB电流是由IA和IC在公共线合成，他们遵循IA+IB+IC＝0当出现上诉故障时，IB电流值为其它电流的倍。
此时的IB电流就变化为IAC或ICA，其中IAC为A相CT反，ICA为C相CT反；如例题33、测量U12、U32、U31的电压值，当不出现电压断相时，正常时应为相等的全电压。
此时找出B相，使用相序表或者相位伏安表得出正确的相序。
另外还有一种情况就是出现很大的电压，电压值为另一元件的1.73 倍，造成这种现象的原因是该线电压为UA、UC 的合成电压，并此时A和C中必有一极性在PT处反接。
注意此时若使用相序表判断相序，得出的结论与实际结果相反。
如例题4，U12＝173V，U30=0V，U13=100V，U32=100V 相序表显示正转，此时的真正相序为ACB，而不是我们所以为的CAB。
