电线电缆规格型号代表的含义
电线电缆规格及其各字母代表的含义
一电缆型号-电线电缆规格型号-屏蔽电缆型号-控制电缆型号-通信电缆型号-矿用通信电缆型号-铠装电缆规格型号1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层2） BV 铜芯聚氯乙烯绝缘电线；BLV 铝芯聚氯乙烯绝缘电线；BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线；BLVV 铝芯聚氯乙烯绝缘聚氯乙烯护套电线；BVR 铜芯聚氯乙烯绝缘软线；RV 铜芯聚氯乙烯绝缘安装软线；RVB 铜芯聚氯乙烯绝缘平型连接线软线；BVS 铜芯聚氯乙烯绝缘绞型软线；RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软线；BYR 聚乙烯绝缘软电线；BYVR 聚乙烯绝缘聚氯乙烯护套软线；RY 聚乙烯绝缘软线；RYV 聚乙烯绝缘聚氯乙烯护套软线3）电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘；六、外护层代码七、特殊产品代码－TH湿热带，TA干热带；八、额定电压－单位KV有关电缆型号的问题1、SYV：实心聚乙烯绝缘射频同轴电缆2、SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯）3、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯用途：仪器、仪表、对讲、监控、控制安装4、RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号5、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量6、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明7、AVVR 聚氯乙烯护套安装用软电缆8、SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用9、RV、RVP 聚氯乙烯绝缘电缆10、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆11、BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用12、RIB 音箱连接线（发烧线）13、KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量14、SFTP 双绞线传输电话、数据及信息网15、UL2464 电脑连接线16、VGA 显示器线17、SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）18、SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用19、JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆电线电缆命名与型号电线电缆命名与型号命名原则及案例:电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。
电缆规格型号代表的含义

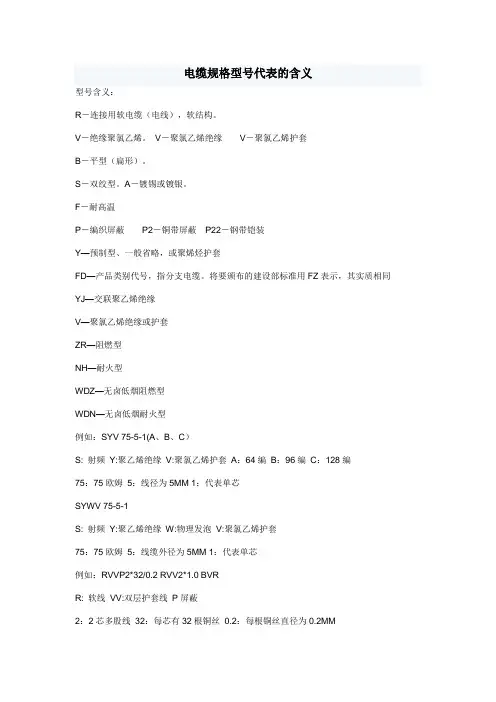

电缆规格型号代表的含义型号含义：R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。
V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。
S－双绞型。
A－镀锡或镀银。
F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。
将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），0.6/1KV，如：4*(1*185) 1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，0.6/1KV，如：4**185 1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T电线电缆的型号规格的解释及表示方法以电力电缆为例电力电缆的型号及品种主要有以下几个方面35kV及以下电力电缆型号及产品表示方法1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。
电缆规格型及表示含义
电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：1）类别、用途代号A-安装线B- 绝缘线C- 船用电缆K-控制电缆N- 农用电缆R- 软线U-矿用电缆Y- 移动电缆JK-绝缘架空电缆M-煤矿用ZR-阻燃型NH- 耐火型ZA-A 级阻燃ZB-B级阻燃ZC-C 级阻燃WD- 低烟无卤型2）导体代号T—铜导线（略）L- 铝芯3）绝缘层代号V—PVC塑料YJ —XLPE绝缘X—橡皮Y —聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套Y- 聚乙烯料N-尼龙护套P- 铜丝编织屏蔽P2-铜带屏蔽L- 棉纱编织涂蜡克Q- 铅包5）特征代号B- 扁平型R- 柔软C-重型Q- 轻型G-高压H- 电焊机用S-双绞型6）铠装层代号2—双钢带 3 —细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层 2 —PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV —铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV —铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22 —铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV —聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01 （BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02 （RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10 （BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52 （RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53 （RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电缆规格型号及表示含义
电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线B-绝缘线C-船用电缆K-控制电缆N-农用电缆R-软线U-矿用电缆Y-移动电缆JK-绝缘架空电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A级阻燃ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型2）导体代号T—铜导线（略）L-铝芯3）绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5）特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型6）铠装层代号2—双钢带3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电线电缆规格型号的含义
电线电缆规格型号的含义一、裸铜线裸电线及裸导体制品是指没有绝缘、没有护套的导电线材，主要包括裸单线、裸绞线和型线型材三个系列产品。
铜铝单线：包括软铜单线、硬铜单线、软铝单线、硬铝单线。
主要用作各种电线电缆的半制品，少量用于通信线材和电机电器的制造。
裸绞线：包括硬铜绞线（TJ）、硬铝绞线（LJ）、铝合金绞线（LHAJ）、钢芯铝绞线（ＬGJ）主要用于电气装备及电子电器或元件的连接用，以上各种绞线的规格从1.0-300mm2 不等。
二、电力电缆电力电缆在电力系统的主干线路中用以传输和分配大功率电能的电缆产品，其中包括１～330KV及以上各种电压等级、各种绝缘的电力电缆。
截面分1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800mm2 ，芯数为1、2、3、4、5、3+1、3+2芯。
电力电缆按电压等级分有低压电缆、中压电缆、高压电缆等。
按绝缘情况分为塑料绝缘电缆、橡胶绝缘电缆、矿物绝缘电缆等。
三、架空绝缘电缆架空电缆咱们也是很常见的，它的特点就是没有护套。
很多人对此类电缆有三个误区，大饼在这儿纠正下。
第一，它的导体不是只有铝，也有铜导体（JKYJ、JKV）、铝合金（JKLHYJ）。
现在也有了钢芯铝绞线架空电缆（JKLGY）。
第二，它不是只有单芯的，常见的一般都是单芯的，但是它也是可以几根导体绞合成束。
第三，架空电缆的电压等级是35KV及以下，并非1KV和10KV两种。
四、控制电缆此类电缆结构和电力电缆相似，特点是只有铜芯，没有铝芯电缆，导体截面较小，芯数较多，如24*1.5、30*2.5...适用于交流额定电压450/750V及以下，电站、变电站、矿山、石化企业等的单机控制或机组设备控制。
为提高控制信号电缆防内外干扰的能力，主要采取设置屏蔽层措施。
常见型号有KVV、KYJV、KYJV22、KVV22、KVVP。
型号含义：“K”控制电缆类，“V”聚氯乙烯绝缘，“YJ”交联聚乙烯绝缘，“V”聚氯乙烯护套，“P”铜丝屏蔽。
电缆规格型号代表的含义

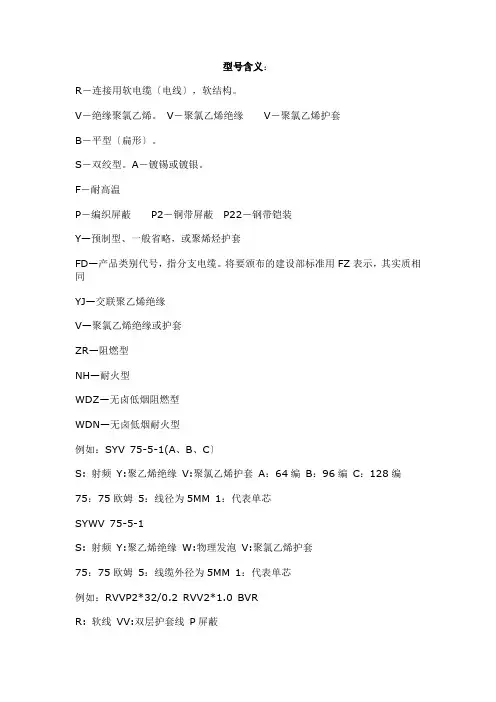

型号含义：R－连接用软电缆〔电线〕，软结构。
V－绝缘聚氯乙烯。
V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型〔扁形〕。
S－双绞型。
A－镀锡或镀银。
F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。
将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C〕S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM型号、名称RV 铜芯氯乙烯绝缘连接电缆〔电线〕AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆〔电线〕RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250o C连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊〔1*标称截面〕，0.6/ 1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，0.6/ 1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25 -T一米3*150+1*95带铠国标铜电缆含多少铜？3*150+1*95=540平方毫米=5.4平方毫米1米=100厘米100*5.4*8.9=4806克=4.806公斤8.9是铜的比重常见电线电缆的规格型号BVVB：铜芯聚氯乙烯绝缘聚氯乙烯护套扁形〔B〕电线AVR：铜芯聚氯乙烯绝缘安装〔A〕用软〔R〕电线RV：软铜导体无护套电缆AVRB ：铜芯聚氯乙烯绝缘扁形安装用软电线RVB：软铜导体扁形无护套电缆RVS：铜芯聚氯乙烯绝缘绞型〔S〕连接用软电线RVV：铜芯聚氯乙烯绝缘聚氯乙烯护套软电线〔前一个V表示聚氯乙烯绝缘，后一个V表示聚氯乙烯护套〕AVVR：铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电缆至于规格有3等芯4等芯和3+1 3个常用规格等芯就是截面一样的3＋1就是地线的截面是相线的一半。
电缆规格型号代表的含义
电缆规格型号代表的含义型号含义：R－连接⽤软电缆（电线），软结构。
V－绝缘聚氯⼄烯。
V－聚氯⼄烯绝缘V－聚氯⼄烯护套B－平型（扁形）。
S－双绞型。
A－镀锡或镀银。
F－耐⾼温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、⼀般省略，或聚烯烃护套FD—产品类别代号，指分⽀电缆。
将要颁布的建设部标准⽤FZ表⽰，其实质相同YJ—交联聚⼄烯绝缘V—聚氯⼄烯绝缘或护套ZR—阻燃型NH—耐⽕型WDZ—⽆卤低烟阻燃型WDN—⽆卤低烟耐⽕型例如：SYV 75-5-1(A、B、C）S: 射频Y:聚⼄烯绝缘V:聚氯⼄烯护套A：64编B：96编C：128编75：75欧姆5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频Y:聚⼄烯绝缘W:物理发泡V:聚氯⼄烯护套75：75欧姆5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM型号、名称RV 铜芯氯⼄烯绝缘连接电缆（电线）AVR 镀锡铜芯聚⼄烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯⼄烯平型连接电线RVS 铜芯聚氯⼄烯绞型连接电线RVV 铜芯聚氯⼄烯绝缘聚氯⼄烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯⼄烯绝缘聚氯⼄烯护套平形连接软电缆RVVB 铜芯聚氯⼄烯绝缘聚氯⼄烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯⼄烯绝缘聚氯⼄烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯⼄氟塑料绝缘耐⾼温－60oC~250oC连接软电线2、规格表⽰法的含义规格采⽤芯数、标称截⾯和电压等级表⽰①单芯分⽀电缆规格表⽰法：同⼀回路电缆根数＊（1*标称截⾯），0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分⽀电缆规格表⽰法：同⼀回路电缆根数＊标称截⾯，0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分⽀电缆规格表⽰法：电缆芯数×标称截⾯-T，如：4×25-T⼀⽶3*150+1*95带铠国标铜电缆含多少铜？3*150+1*95=540平⽅毫⽶=5.4平⽅毫⽶1⽶=100厘⽶100*5.4*8.9=4806克=4.806公⽄8.9是铜的⽐重常见电线电缆的规格型号BVVB：铜芯聚氯⼄烯绝缘聚氯⼄烯护套扁形（B）电线AVR：铜芯聚氯⼄烯绝缘安装（A）⽤软（R）电线RV：软铜导体⽆护套电缆AVRB ：铜芯聚氯⼄烯绝缘扁形安装⽤软电线RVB：软铜导体扁形⽆护套电缆RVS：铜芯聚氯⼄烯绝缘绞型（S）连接⽤软电线RVV：铜芯聚氯⼄烯绝缘聚氯⼄烯护套软电线（前⼀个V表⽰聚氯⼄烯绝缘，后⼀个V表⽰聚氯⼄烯护套）AVVR：铜芯聚氯⼄烯绝缘聚氯⼄烯护套安装⽤软电缆⾄于规格有3等芯4等芯和3+1 3个常⽤规格等芯就是截⾯⼀样的3＋1就是地线的截⾯是相线的⼀半。
电缆规格型号及表示含义
电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：1) 类别、用途代号A-安装线B- 绝缘线C- 船用电缆K-控制电缆N- 农用电缆R- 软线U-矿用电缆Y- 移动电缆JK- 绝缘架空电缆M-煤矿用ZR-阻燃型NH- 耐火型ZA-A 级阻燃ZB-B 级阻燃ZC-C 级阻燃WD- 低烟无卤型2)导体代号T—铜导线(略)L- 铝芯3)绝缘层代号V—PVC塑料YJ —XLPE绝缘X—橡皮Y —聚乙烯料F—聚四氟乙烯4)护层代号V-PVC 套Y- 聚乙烯料N-尼龙护套P- 铜丝编织屏蔽P2- 铜带屏蔽L-棉纱编织涂蜡克Q- 铅包5)特征代号B-扁平型R- 柔软C-重型Q- 轻型G-咼压H- 电焊机用S-双绞型6)铠装层代号2—双钢带 3 —细圆钢丝4—粗圆钢丝7)外护层代号1 —纤维层2 —PVC套3—PE 套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV —铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV —铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22 —铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV —聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01 ( BV)—简称BV, —般用途单芯硬导体无护套电缆227IEC 02 ( RV)—简称RV, 一般用途单芯软导体无护套电缆227IEC 10 ( BVV —简称BVV轻型聚氯乙烯护套电缆227IEC 52 ( RVV —简称RVV轻型聚氯乙烯护套软线227IEC 53 ( RVV —简称RVV普通聚氯乙烯护套软线B\—铜芯聚氯乙烯绝缘电线BVR-铜芯聚氯乙烯绝缘软电缆BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC YCW—重型橡套软电缆YZ YZW—中型橡套软电缆YQ YQW—轻型橡套软电缆YH-电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电缆规格型号及表示含义
电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线B-绝缘线C-船用电缆K-控制电缆N-农用电缆R-软线U-矿用电缆Y-移动电缆JK-绝缘架空电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A级阻燃ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型2〕导体代号T—铜导线〔略〕L-铝芯3〕绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮Y—聚乙烯料F—聚四氟乙烯4〕护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5〕特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型6〕铠装层代号2—双钢带3—细圆钢丝4—粗圆钢丝7〕外护层代号1—纤维层2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号例如VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01〔BV〕—简称BV，一般用途单芯硬导体无护套电缆227IEC 02〔RV〕—简称RV，一般用途单芯软导体无护套电缆227IEC 10〔BVV〕—简称BVV，轻型聚氯乙烯护套电缆227IEC 52〔RVV〕—简称RVV，轻型聚氯乙烯护套软线227IEC 53〔RVV〕—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电缆规格型号代表的含义
电缆规格型号代表的含义电缆规格型号代表的含义型号含义：R－连接⽤软电缆（电线），软结构。
V－绝缘聚氯⼄烯。
V－聚氯⼄烯绝缘V－聚氯⼄烯护套B－平型（扁形）。
S－双绞型。
A－镀锡或镀银。
F－耐⾼温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、⼀般省略，或聚烯烃护套FD—产品类别代号，指分⽀电缆。
将要颁布的建设部标准⽤FZ表⽰，其实质相同YJ—交联聚⼄烯绝缘V—聚氯⼄烯绝缘或护套ZR—阻燃型NH—耐⽕型WDZ—⽆卤低烟阻燃型WDN—⽆卤低烟耐⽕型例如：SYV 75-5-1(A、B、C）S: 射频Y:聚⼄烯绝缘V:聚氯⼄烯护套A：64编B：96编C：128编75：75欧姆5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频Y:聚⼄烯绝缘W:物理发泡V:聚氯⼄烯护套75：75欧姆5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM型号、名称RV 铜芯氯⼄烯绝缘连接电缆（电线）AVR 镀锡铜芯聚⼄烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯⼄烯平型连接电线RVS 铜芯聚氯⼄烯绞型连接电线RVV 铜芯聚氯⼄烯绝缘聚氯⼄烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯⼄烯绝缘聚氯⼄烯护套平形连接软电缆RVVB 铜芯聚氯⼄烯绝缘聚氯⼄烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯⼄烯绝缘聚氯⼄烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯⼄氟塑料绝缘耐⾼温－60oC~250oC连接软电线2、规格表⽰法的含义规格采⽤芯数、标称截⾯和电压等级表⽰①单芯分⽀电缆规格表⽰法：同⼀回路电缆根数＊（1*标称截⾯），0.6/1KV，如：4*(1*185) 1*95 0.6/1KV②多芯绞合型分⽀电缆规格表⽰法：同⼀回路电缆根数＊标称截⾯，0.6/1KV，如：4**185 1*95 0.6/1KV③多芯同护套型分⽀电缆规格表⽰法：电缆芯数×标称截⾯-T，如：4×25-T电线电缆的型号规格的解释及表⽰⽅法以电⼒电缆为例电⼒电缆的型号及品种主要有以下⼏个⽅⾯35kV及以下电⼒电缆型号及产品表⽰⽅法1.⽤汉语拼⾳第⼀个字母的⼤写表⽰绝缘种类、导体材料、内护层材料和结构特点。
电缆规格型号代表的含义
电缆规格型号代表的含义发布时间:2007-12-28 信息来源：中国电线电缆网信息中心型号含义：R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。
V－聚氯乙烯绝缘V －聚氯乙烯护套B－平型（扁形）。
S－双绞型。
A－镀锡或镀银。
F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。
将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）A VR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T本信息仅供您参考。
电缆规格型号及表示含义
电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线 B-绝缘线 C-船用电缆K-控制电缆 N-农用电缆 R-软线U-矿用电缆 Y-移动电缆 JK-绝缘架空电缆M-煤矿用ZR-阻燃型 NH-耐火型 ZA-A级阻燃ZB-B级阻燃 ZC-C级阻燃 WD-低烟无卤型2）导体代号T—铜导线（略） L-铝芯3）绝缘层代号V—PVC塑料 YJ—XLPE绝缘X—橡皮 Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套 Y-聚乙烯料N-尼龙护套 P-铜丝编织屏蔽 P2-铜带屏蔽L-棉纱编织涂蜡克 Q-铅包5）特征代号B-扁平型 R-柔软C-重型 Q-轻型G-高压 H-电焊机用S-双绞型6）铠装层代号2—双钢带 3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层 2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电线电缆规格型号代表的含义
型号含义： R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。
V－聚氯乙烯绝缘V－聚氯乙烯护套 B－平型（扁形）。
S－双绞型。
A－镀锡或镀银。
F－耐高温 P－编织屏蔽P2－铜带屏蔽P22－钢带铠装 Y—预制型、一般省略，或聚烯烃护套 FD—产品类别代号，指分支电缆。
将要颁布的建设部标准用FZ表示，其实质相同 YJ—交联聚乙烯绝缘 V—聚氯乙烯绝缘或护套 ZR—阻燃型 NH—耐火型 WDZ—无卤低烟阻燃型 WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C） S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编 75：75欧姆 5：线径为5MM 1：代表单芯 SYWV 75-5-1 S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套 75：75欧姆5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVR R: 软线 VV:双层护套线 P屏蔽 2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2MM ZR-RVS2*24/0.12 ZR: 阻燃 R: 软线 S:双绞线 2：2芯多股线 24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM 型号、名称 RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线） RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线 RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆 RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆 RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆 AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线 2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面）， 0.6/1KV，如：4*(1*185)+1*95 0.6/1KV ②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面， 0.6/1KV，如：4**185+1*95 0.6/1KV ③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T 绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 ) 1 1．5 2．5 4 6 10 16 25 35 50 70 95 120 载流是截面倍数 9 8 7 6 5 4 3．5 3 2．5 载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300 估算口诀：二点五下乘以九，往上减一顺号走。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一电缆型号-电线电缆规格型号-屏蔽电缆型号-控制电缆型号-通信电缆型号-矿用通信电缆型号-铠装电缆规格型号
1）类别：H——市内通信电缆
HP——配线电缆
HJ——局用电缆
（2）绝缘：Y——实心聚烯烃绝缘
YF——泡沫聚烯烃绝缘
YP——泡沫／实心皮聚烯烃绝缘
（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套
S——铝，钢双层金属带屏蔽聚乙烯护套
V——聚氯乙烯护套
（4）特征：T——石油膏填充
G——高频隔离
C——自承式
（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层
33——单层细钢丝铠装聚乙烯被层
43——单层粗钢丝铠装聚乙烯被层
53——单层钢带皱纹纵包铠装聚乙烯外被层
553——双层钢带皱纹纵包铠装聚乙烯外被层
2）BV 铜芯聚氯乙烯绝缘电线；
BLV 铝芯聚氯乙烯绝缘电线；
BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线；
BLVV 铝芯聚氯乙烯绝缘聚氯乙烯护套电线；
BVR 铜芯聚氯乙烯绝缘软线；
RV 铜芯聚氯乙烯绝缘安装软线；
RVB 铜芯聚氯乙烯绝缘平型连接线软线；
BVS 铜芯聚氯乙烯绝缘绞型软线；
RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软线；
BYR 聚乙烯绝缘软电线；
BYVR 聚乙烯绝缘聚氯乙烯护套软线；
RY 聚乙烯绝缘软线；
RYV 聚乙烯绝缘聚氯乙烯护套软线
3）电缆的型号由八部分组成：
一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；
二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯
三、导体材料代码－不标为铜，L为铝；
四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套
五、派生代码－D不滴流，P干绝缘；
六、外护层代码
七、特殊产品代码－TH湿热带，TA干热带；
八、额定电压－单位KV
有关电缆型号的问题
1、SYV：实心聚乙烯绝缘射频同轴电缆
2、SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程
SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯）
3、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程
RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯用途：仪器、仪表、对讲、监控、控制安装
4、RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号
5、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量
6、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明
7、AVVR 聚氯乙烯护套安装用软电缆
8、SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用
9、RV、RVP 聚氯乙烯绝缘电缆
10、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆
11、BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用
12、RIB 音箱连接线（发烧线）
13、KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量
14、SFTP 双绞线传输电话、数据及信息网
15、UL2464 电脑连接线
16、VGA 显示器线
17、SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）
18、SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用
19、JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆
电线电缆命名与型号
电线电缆命名与型号
命名原则及案例:
电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV 级的所有塑料绝缘类电力电缆。
电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？电线电缆产品的命名有以下原则：
1、产品名称中包括的内容
(1)产品应用场合或大小类名称
(2)产品结构材料或型式；
(3)产品的重要特征或附加特征
基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。
2、结构描述的顺序
产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。
3、简化
在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。
案例：
额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆“额定电压8.7/15kV”——使用场合/电压等级
“阻燃”——强调的特征
“铜芯”——导体材料
“交联聚乙烯绝缘”——绝缘材料
“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)
“聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料) “电力电缆”——产品的大类名称
与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见后面的说明。
电线与电缆的区分
其实，“电线”和“电缆”并没有严格的界限。
通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。
电线电缆的型号组成与顺序如下：
[1:类别、用途]
[2:导体]
[3:绝缘]
[4:内护层]
[5:结构特征]
[6:外护层或派生]
[7:使锰卣]
1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。
型号中的省略原则：电线电缆产品中铜是主要使用的导体材料，故铜芯代号T 省写，但裸电线及裸导体制品除外。
裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号，电气装备用电线电缆类和通信电缆类也不列明，但列明小类或系列代号等。
第7项是各种特殊使用场合或附加特殊使用要求的标记，在“-”后以拼音字母标记。
有时为了突出该项，把此项写到最前面。
如ZR-(阻燃)、NH-(耐火)、WDZ-(低烟无卤、企业标准)、-TH(湿热地区用)、FY-(防白蚁、企业标准)等。
电力电缆铠装和外护套数字
数字标记铠装层外被层或外护套
0无---
1联锁铠装纤维外被
2双层钢带聚氯乙烯外套
3细圆钢丝聚乙烯外套
4粗圆钢丝---
5皱纹(轧纹)钢带---
6双铝(或铝合金)带---
7铜丝编织---
8钢丝编织---
电线电缆产品分类
电线电缆的应用主要分为三大类:
1、电力系统
电力系统采用的电线电缆产品主要有架空裸电线、汇流排(母线)、电力电缆(塑料线缆、油纸力缆(基本被塑料电力电缆代替)、橡套线缆、架空绝缘电缆)、分支电缆(取代部分母线)、电磁线以及电力设备用电气装备电线电缆等。
2、信息传输系统
用于信息传输系统的电线电缆主要有市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通讯或其他复合电缆等。
