Ansys有限元分析实例[教学]
ANSYS案例—— 例ANSYS 实例
【ANSYS 算例】3.3.7(3) 三梁平面框架结构的有限元分析针对【典型例题】3.3.7(1)的模型，即如图3-19所示的框架结构，其顶端受均布力作用，用有限元方法分析该结构的位移。
结构中各个截面的参数都为：113.010Pa E =⨯，746.510m I -=⨯，426.810m A -=⨯，相应的有限元分析模型见图3-20。
在ANSYS 平台上，完成相应的力学分析。
图3-19 框架结构受一均布力作用（a ） 节点位移及单元编号 （b ） 等效在节点上的外力图3-20 单元划分、节点位移及节点上的外载解答 对该问题进行有限元分析的过程如下。
1．基于图形界面的交互式操作(step by step)(1) 进入ANSYS(设定工作目录和工作文件)程序 →ANSYS → ANSYS Interactive →Working directory (设置工作目录) →Initial jobname (设置工作文件名): beam3→Run → OK(2) 设置计算类型ANSYS Main Menu: Preferences… → Structural → OK(3) 选择单元类型ANSYS Main Menu: Preprocessor →Element Type →Add/Edit/Delete… →Add… →beam ：2D elastic 3 →OK (返回到Element Types 窗口) →Close(4) 定义材料参数ANSYS Main Menu:Preprocessor →Material Props →Material Models→Structural →Linear →Elastic→Isotropic: EX:3e11 (弹性模量) →OK →鼠标点击该窗口右上角的“ ”来关闭该窗口(5) 定义实常数以确定平面问题的厚度ANSYS Main Menu: Preprocessor →Real Constant s… →Add/Edit/Delete →Add →Type 1 Beam3→OK→Real Constant Set No: 1 (第1号实常数), Cross-sectional area:6.8e-4 (梁的横截面积) →OK →Close(6) 生成几何模型生成节点ANSYS Main Menu: Preprocessor →Modeling →Creat→Nodes→In Active CS→Node number 1 →X:0,Y:0.96,Z:0 →Apply→Node number 2 →X:1.44,Y:0.96,Z:0 →Apply→Node number 3 →X:0,Y:0,Z:0→Apply→Node number 4 →X:1.44,Y:0,Z:0→OK生成单元ANSYS Main Menu: Preprocessor →Modeling →Create →Element →Auto Numbered →Thru Nodes →选择节点1，2(生成单元1)→apply →选择节点1，3(生成单元2)→apply →选择节点2，4(生成单元3)→OK(7)模型施加约束和外载左边加X方向的受力ANSYS Main Menu:Solution →Define Loads →Apply →Structural →Force/Moment →On Nodes →选择节点1→apply →Direction of force: FX →V ALUE：3000 →OK→上方施加Y方向的均布载荷ANSYS Main Menu: Solution →Define Loads →Apply →Structural →Pressure →On Beams →选取单元1(节点1和节点2之间)→apply →V ALI：4167→V ALJ：4167→OK左、右下角节点加约束ANSYS Main Menu:Solution →Define Loads →Apply →Structural →Displacement →On Nodes →选取节点3和节点4 →Apply →Lab:ALL DOF →OK(8) 分析计算ANSYS Main Menu:Solution →Solve →Current LS →OK →Should the Solve Command be Executed? Y→Close (Solution is done! ) →关闭文字窗口(9) 结果显示ANSYS Main Menu: General Postproc →Plot Results →Deformed Shape … →Def + Undeformed →OK (返回到Plot Results)(10) 退出系统ANSYS Utility Menu: File→Exit …→Save Everything→OK(11) 计算结果的验证与MA TLAB支反力计算结果一致。
ANSYS 18.0有限元分析基础与实例教程课件第3章
四边形网络（默认）
三角形网络
图3-4 四边形单元形状的退化
图3-5 默认单元尺寸
2. 选择自由或映射网格划分
单元形状（MSHAPE）和网格划分类型（MSHEKEY）的设置共同影
响网格的生成，表3-2列出了ANSYS程序支持的单元形状和网格划分
类型。
表3-2 ANSYS程序支持的单元形状和网格划分类型
4．在节点处定义不同的厚度 可以利用下列方式对壳单元在节点处定义不同的厚度：
命令：RTHICK。 GUI：Main Menu > Preprocessor > Real Constants > Thickness Func 。
下面用一个实例来详细说明该过程，该实例的模型为10×10的矩形 板，用0.5×0.5的方形SHELL63单元划分网格。现在ANSYS程序里输 入如下命令流：
Main Menu > Preprocessor > Meshing > Mesh Attributes > All Volumes（Picked Volumes）
2．分配默认属性 可以通过指向属性表的不同条目来分配默认的属性，在开始划分网格 时，ANSYS程序会自动将默认属性分配给模型。直接分配给模型的单 元属性将取代上述默认属性，而且，当清除实体模型图元的节点和单 元时，其默认的单元属性也将被删除。
1
自由网格和映射网格示意图如图3-1所示。 ELEMENTS
SEP 16 2004
1
12:44:54
ELEMENTS
SEP 16 2004 12:45:40
Y ZX
Y ZX
图3-1 自由网格和映射网格示意图
3.2 设定单元属性
在生成节点和单元网格之前，必须定义合适的单元属性，包括如
ansys有限元分析实用教程2篇
ansys有限元分析实用教程2篇第一篇：ansys有限元分析实用教程（上）有限元分析是一种广泛应用的数值分析方法，可用于模拟和分析各种结构和系统的受力、变形及其他物理行为。
在ansys软件平台下，有限元分析功能十分强大，能够对各种工程问题进行有效的分析和解决。
本文将介绍ansys有限元分析的基础操作和实用技巧。
一、建立模型在进行有限元分析前，首先需要建立准确的模型。
在ansys中，可以通过多种方式进行几何建模，包括手工绘制、导入CAD文件、复制现有模型等。
为了确保模型的准确性，需要注意以下几个方面：1.确定模型的几何形状，包括尺寸、几何特征等。
2.选择适当的单元类型，不同形状的单元适用于不同的工程问题。
3.注意建模过程中的单位一致性，确保模型的尺寸和材料参数等单位一致。
4.检查模型建立后的性质，包括质量、连接性和几何适应性等。
二、设置材料参数和加载条件建立模型后，需要设置材料的弹性参数和加载条件。
在ansys中，可以设置各种材料属性，包括弹性模量、泊松比、密度等。
此外，还需要设置加载条件，包括加速度、力、位移等。
在设置过程中，需要注意以下几个方面：1.根据实际情况选择材料参数和加载条件。
2.确保材料参数和加载条件设置正确。
3.考虑到不同工况下的加载条件，进行多组加载条件的设置。
三、网格划分网格划分是有限元分析中的关键步骤，它将模型分割成许多小单元进行计算。
在ansys中，可以通过手动划分、自动划分或导入外部网格等方式进行网格划分。
在进行网格划分时，需要注意以下几个方面：1.选择适当的单元类型和网格密度，确保模型计算结果的准确性。
2.考虑网格划分的效率和计算量，采用合理的网格划分策略。
3.对于复杂模型，可以采用自适应网格技术，提高计算效率和计算精度。
四、求解模型建立模型、设置材料参数和加载条件、网格划分之后，即可进行模型求解。
在ansys中，可以进行静态分析、动态分析、热分析、流体分析等多种分析类型。
ANSYS有限元分析——ANSYS梁问题实例
41
荷载 加施 梁给
束 约 的 向 方 y和 x加 施1 点 节 给
51
61
KO→ smeti llA tceles → ulos noitcaer→ stluseR tsil→ corptsoP lareneG :uneM niaM SYSNA 力束约、01
71
KO→ demrofednU + feD tceles → …epahS demrofeD→ stluseR tolP→ corptsoP lareneG :uneM niaM SYSNA 图形变的构结、11
2
。 切 剪 虑 考 不 般 一 � 梁 称 对 面 截 等 性 弹 维 二 、2 。移位角的轴Z绕及移位线的向方y,x沿即�度由自 个 三 有 点 节 个 每 的 元 单 。 元 单 轴 单 的 用 作 弯 、 压 、 拉 受 承 可 、1 3MAEB •
3
。 切 剪 虑 考 不 般 一 � 梁 称 对 面 截 等 性 弹 维 三 、2 。移位角的轴个三z,y,x绕 和 移 位 线 的 向 方 个 三 z 、y 、 x � 度 由 自 个 六 有 上 点 节 个 每 在 元 单 种 这 。 元 单 力 受 轴 单 的 扭 、 弯 、 压 、 拉 受 承 于 用 可 种 一 是 、1 4MAEB •
11
KO→ 02:VIDN tupni→ teS :labolG )slortnoC eziS( → looT hseM→ gnihseM→ rossecorperP :uneM niaM SYSNA 元单分划、7 KO→ )0,02(2 ,)0,0(1�点键关个两接连次依→ senil thgiartS→ senil→ seniL→ etaerC→ gniledoM→ rossecorperP :uneM niaM SYSNA 梁成生 KO→)0,02(2,)0,0(1:tupni�标坐的点个两入输次依→ SC evitcA nI→ stniopyeK→ etaerC→ gniledoM→ rossecorperP :uneM niaM SYSNA 点键关成生 型模何几成生6
有限元ansys静力分析的一个小例子.
有限元学院：机电学院专业：姓名：学号：一、问题描述如图所示的平面，板厚为0.01m，左端固定，右端作用50kg的均布载荷，对其进行静力分析。
弹性模量为210GPa，泊松比为0.25.二、分析步骤1．启动ansys，进入ansys界面。
2．定义工作文件名进入ANSYS/Multiphsics的的程序界面后，单击Utility Menu菜单下File中Change Jobname的按钮，会弹出Change Jobname对话框，输入gangban为工作文件名，点击ok。
3．定义分析标题选择菜单File-Change Title在弹出的对话框中，输入Plane Model作为分析标题，单击ok。
4．重新显示选择菜单Plot-Replot单击该按钮后，所命令的分析标题工作文件名出现在ANSYS 中。
5．选择分析类型在弹出的对话框中，选择分析类型，由于此例属于结构分析，选择菜单Main Menu：Preferences，故选择Structural这一项，单击ok。
6．定义单元类型选择菜单Main Menu-Preprocessor-Element Type-Add/Edit/Delete单击弹出对话框中的Add按钮，弹出单元库对话框，在材料的单元库中选Plane82单元。
即在左侧的窗口中选取Solid单元，在右侧选择8节点的82单元。
然后单击ok。
7．选择分析类型定义完单元类型后，Element Type对话框中的Option按钮被激活，单击后弹出一个对话框，在Elenment behavior中选择Plane strs w/ thk，在Extra Element output 中，选择Nodal stress，单击close，关闭单元类型对话框。
8．定义实常数选择菜单Main Menu-Preprocessor-Real Constants Add/Edit/Delete执行该命令后，在弹出Real Constants对话框中单击Add按钮，确认单元无误后，单击ok，弹出Real Constants Set Number 1，for Plane 82对话框，在thickness后面输入板的厚度0.01单击ok，单击close。

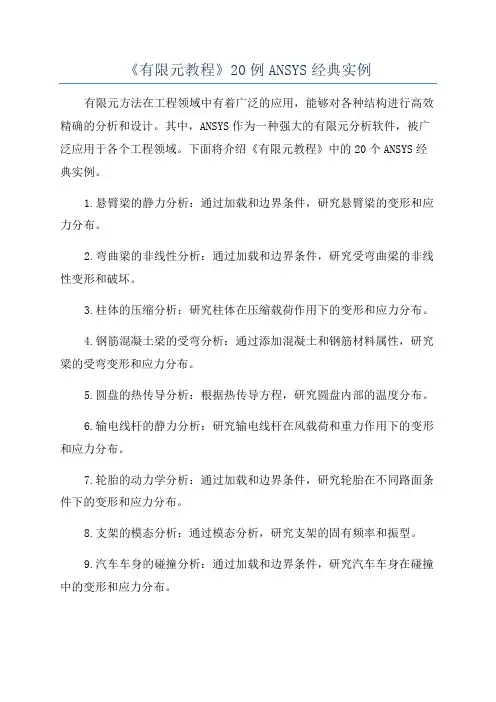

《有限元教程》20例ANSYS经典实例
《有限元教程》20例ANSYS经典实例有限元方法在工程领域中有着广泛的应用，能够对各种结构进行高效精确的分析和设计。
其中，ANSYS作为一种强大的有限元分析软件，被广泛应用于各个工程领域。
下面将介绍《有限元教程》中的20个ANSYS经典实例。
1.悬臂梁的静力分析：通过加载和边界条件，研究悬臂梁的变形和应力分布。
2.弯曲梁的非线性分析：通过加载和边界条件，研究受弯曲梁的非线性变形和破坏。
3.柱体的压缩分析：研究柱体在压缩载荷作用下的变形和应力分布。
4.钢筋混凝土梁的受弯分析：通过添加混凝土和钢筋材料属性，研究梁的受弯变形和应力分布。
5.圆盘的热传导分析：根据热传导方程，研究圆盘内部的温度分布。
6.输电线杆的静力分析：研究输电线杆在风载荷和重力作用下的变形和应力分布。
7.轮胎的动力学分析：通过加载和边界条件，研究轮胎在不同路面条件下的变形和应力分布。
8.支架的模态分析：通过模态分析，研究支架的固有频率和振型。
9.汽车车身的碰撞分析：通过加载和边界条件，研究汽车车身在碰撞中的变形和应力分布。
10.飞机翼的气动分析：根据飞机翼的气动特性，研究翼面上的气压分布和升力。
11.汽车车身的优化设计：通过参数化建模和优化算法，寻找最佳的车身结构设计。
12.轮毂的疲劳分析：根据材料疲劳寿命曲线，研究轮毂在不同载荷下的寿命。
13.薄膜材料的热应力分析：根据热应力理论，研究薄膜材料在不同温度下的应变和应力。
14.壳体结构的模态分析：通过模态分析，研究壳体结构的固有频率和振型。
15.地基基础的承载力分析：通过加载和边界条件，研究地基基础的变形和应力分布。
16.水坝的稳定性分析：根据水力和结构力学，研究水坝的稳定性和安全性。
17.风机叶片的动态分析：通过加载和边界条件，研究风机叶片在不同风速下的变形和应力分布。
18.圆筒容器的蠕变分析：根据蠕变理论，研究圆筒容器在持续加载下的变形和应力。
19.桥梁结构的振动分析：通过模态分析，研究桥梁结构的固有频率和振型。
ANSYS有限元分析实例
ANSYS有限元分析实例假设我们需要分析一个简单的悬臂梁结构，该梁由一个固定端和一个自由端组成。
其几何形状和材料属性如下：梁的长度：L = 1000mm梁的宽度：W = 20mm梁的高度：H = 10mm梁的材料：钢材材料的弹性模量：E=210GPa材料的泊松比：υ=0.3在进行有限元分析之前，我们首先需要绘制悬臂梁的几何模型，并划分网格。
对于本例，我们可以使用ANSYS软件的几何建模工具进行绘制和网格划分。
然后，我们需要定义材料属性和加载条件。
在ANSYS中，可以通过分析系统中的属性表来定义材料属性。
在本例中，我们将定义钢材的弹性模量和泊松比。
接下来，我们将定义结构的约束和加载条件。
悬臂梁的固定端不允许位移，因此我们需要将其固定。
我们还需要定义在自由端施加的外部力或力矩。
在建立有限元模型之后，我们需要进行模型网格划分并设置网格精度。
在ANSYS中，可以选择适当的网格划分工具，例如自适应网格划分或手动划分。
完成网格划分后，我们可以应用适当的材料属性和加载条件。
在ANSYS中，可以使用强度分析工具来定义材料属性，并使用负载工具来定义加载条件。
我们可以在加载条件中指定施加在自由端的外部力或力矩。
然后，我们需要选择适当的求解器类型和求解方法。
在ANSYS中，可以选择静态结构分析求解器，并选择适当的求解器设置。
在求解器设置完成后，我们可以运行有限元分析，并获得结构的响应和性能结果。
在ANSYS中，可以查看和分析各个节点和单元的应力、应变、位移等结果。
最后，我们可以通过对结果进行后处理和分析，得出结构的安全性和性能评估。
在ANSYS中，可以使用后处理工具查看节点和单元的应力云图、变形云图、反应力云图等。
综上所述，这是一个使用ANSYS有限元分析进行静态结构分析的简单实例。
通过应用ANSYS软件的建模、网格划分、材料属性定义、加载条件定义、求解器设置、求解分析等步骤，我们可以获得悬臂梁结构在不同加载条件下的响应和性能结果。
ANSYS有限元分析实例
ANSYS有限元分析实例1.悬臂梁的结构分析悬臂梁是一种常见的结构，其呈直线形式，一端固定于支撑点，另一端自由悬挂。
在这个分析中，我们将使用ANSYS来确定悬臂梁的最大弯曲应力和挠度。
首先，我们需要创建悬臂梁的几何模型，并给出其材料属性和加载条件。
然后，在ANSYS中创建有限元模型，并进行网格划分。
接下来，进行力学分析，求解材料在给定加载下的应力和位移。
最后，通过对结果的后处理，得出最大弯曲应力和挠度。
2.螺旋桨的流体力学分析螺旋桨是一种能够产生推力的旋转装置，广泛应用于船舶、飞机等交通工具中。
螺旋桨的流体力学分析可以帮助我们确定其叶片的受力情况和推力性能。
在这个分析中，我们需要建立螺旋桨的几何模型，并给出流体的流速和压力条件。
然后，我们在ANSYS中创建螺旋桨的有限元模型，并进行网格划分。
通过求解流体场方程，计算叶片上的压力分布和受力情况。
最后，通过对结果的后处理，得出叶片的受力情况和推力性能。
3.散热片的热传导分析散热片是一种用于散热的装置，广泛应用于电子设备、电脑等领域。
散热片的热传导分析可以帮助我们确定散热片在给定热源条件下的温度分布和散热性能。
在这个分析中，我们需要建立散热片的几何模型，并给出材料的热导率和热源条件。
然后，我们在ANSYS中创建散热片的有限元模型，并进行网格划分。
通过求解热传导方程，计算散热片上各点的温度分布。
最后，通过对结果的后处理，得出散热片的温度分布和散热性能。
以上是三个ANSYS有限元分析的实例，分别涉及结构分析、流体力学分析和热传导分析。
通过这些实例，我们可以充分展示ANSYS在不同领域的应用，并帮助工程师和科研人员解决工程问题，提高设计效率和产品性能。
ANSYS有限元分析实例
有限元分析一个厚度为20mm的带孔矩形板受平面内张力，如下图所示。
左边固定，右边受载荷p=20N/mm作用，求其变形情况200100P20一个典型的ANSYS分析过程可分为以下6个步骤：①定义参数②创建几何模型③划分网格④加载数据⑤求解⑥结果分析1定义参数1.1指定工程名和分析标题(1)启动ANSYS软件，选择File→Change Jobname命令，弹出如图所示的[Change Jobname]对话框。
(2)在[Enter new jobname]文本框中输入“plane”，同时把[New log and error files]中的复选框选为Yes，单击确定(3)选择File→Change Title菜单命令，弹出如图所示的[Change Title]对话框。
(4)在[Enter new title]文本框中输入“2D Plane Stress Bracket”，单击确定。
1.2定义单位在ANSYS软件操作主界面的输入窗口中输入“/UNIT,SI”1.3定义单元类型(1)选择Main Menu→Preprocessor→Element Type→Add/Edit/Delete命令，弹出如图所示[Element Types]对话框。
(2)单击[Element Types]对话框中的[Add]按钮，在弹出的如下所示[Library of Element Types]对话框。
(3)选择左边文本框中的[Solid]选项，右边文本框中的[8node 82]选项，单击确定，。
(4)返回[Element Types]对话框，如下所示(5)单击[Options]按钮，弹出如下所示[PLANE82 element type options]对话框。
(6)在[Element behavior]下拉列表中选择[Plane strs w/thk]选项，单击确定。
(7)再次回到[Element Types]对话框，单击[close]按钮结束，单元定义完毕。
ANSYS 18.0有限元分析基础与实例教程课件第2章
M
By Circumscr Rad or > By Inscribed Rad or > By Side Length
Main Menu > Preprocessor > Modeling > Create > Volumes > Prism >
RPR4 Hexagonal or > Octagonal or > Pentagonal or > Septagonal or > Square
相交：是把相重叠的图元形成一个新的图 元。
图2-4 粘接操作
2.1.4 拖拉和旋转
布尔运算尽管很方便，但一般需耗 费较多的计算时间，所以在构造模型时 ，可以采用拖拉或者旋转的方法建模， 如图2-5所示。它往往可以节省很多计算 时间，提高效率。
2.1.5 移动和复制
一个复杂的面或体在模型中重复出 现时仅需构造一次。之后可以移动、旋 转或者复制到所需的地方，如图2-6所示 。会发现在方便之处生成几何体素再将 其移动到所需之处，往往比直接改变工 作平面生成所需体素更方便。图中黑色 区域表示原始图元，其余都是复制生成 。
CYL5
Main Menu > Preprocessor > Modeling > Create > Circle > By End Points
RPOLY
Main Menu > Preprocessor > Modeling > Create > Polygon > By Circumscr Rad or > By Inscribed Rad or > By Side Length
Main Menu > Preprocessor > Modeling > Create > Polygon >
ANSYS案例——20例ANSYS经典实例】
三梁平面框架结构的有限元分析针对【典型例题】3.3.7(1)的模型，即如图3-19所示的框架结构，其顶端受均布力作用，用有限元方法分析该结构的位移。
结构中各个截面的参数都为：113.010Pa E =⨯，746.510m I -=⨯，426.810m A -=⨯，相应的有限元分析模型见图3-20。
在ANSYS 平台上，完成相应的力学分析。
图3-19 框架结构受一均布力作用（a ） 节点位移及单元编号 （b ） 等效在节点上的外力图3-20 单元划分、节点位移及节点上的外载解答 对该问题进行有限元分析的过程如下。
1．基于图形界面的交互式操作(step by step)(1) 进入ANSYS(设定工作目录和工作文件)程序 →ANSYS → ANSYS Interactive →Working directory (设置工作目录) →Initial jobname (设置工作文件名): beam3→Run → OK(2) 设置计算类型ANSYS Main Menu: Preferences… → Structural → OK(3) 选择单元类型ANSYS Main Menu: Preprocessor →Element Type →Add/Edit/Delete… →Add… →beam ：2D elastic 3 →OK (返回到Element Types 窗口) →Close(4) 定义材料参数ANSYS Main Menu:Preprocessor →Material Props →Material Models→Structural →Linear →Elastic→Isotropic: EX:3e11 (弹性模量) →OK →鼠标点击该窗口右上角的“ ”来关闭该窗口(5) 定义实常数以确定平面问题的厚度ANSYS Main Menu: Preprocessor →Real Constant s… →Add/Edit/Delete →Add →Type 1 Beam3→OK→Real Constant Set No: 1 (第1号实常数), Cross-sectional area:6.8e-4 (梁的横截面积) →OK →Close(6) 生成几何模型生成节点ANSYS Main Menu: Preprocessor →Modeling →Creat→Nodes→In Active CS→Node number 1 →X:0,Y:0.96,Z:0 →Apply→Node number 2 →X:1.44,Y:0.96,Z:0 →Apply→Node number 3 →X:0,Y:0,Z:0→Apply→Node number 4 →X:1.44,Y:0,Z:0→OK生成单元ANSYS Main Menu: Preprocessor →Modeling →Create →Element →Auto Numbered →Thru Nodes →选择节点1，2(生成单元1)→apply →选择节点1，3(生成单元2)→apply →选择节点2，4(生成单元3)→OK(7)模型施加约束和外载左边加X方向的受力ANSYS Main Menu:Solution →Define Loads →Apply →Structural →Force/Moment →On Nodes →选择节点1→apply →Direction of force: FX →V ALUE：3000 →OK→上方施加Y方向的均布载荷ANSYS Main Menu: Solution →Define Loads →Apply →Structural →Pressure →On Beams →选取单元1(节点1和节点2之间)→apply →V ALI：4167→V ALJ：4167→OK左、右下角节点加约束ANSYS Main Menu:Solution →Define Loads →Apply →Structural →Displacement →On Nodes →选取节点3和节点4 →Apply →Lab:ALL DOF →OK(8) 分析计算ANSYS Main Menu:Solution →Solve →Current LS →OK →Should the Solve Command be Executed? Y→Close (Solution is done! ) →关闭文字窗口(9) 结果显示ANSYS Main Menu: General Postproc →Plot Results →Deformed Shape … →Def + Undeformed →OK (返回到Plot Results)(10) 退出系统ANSYS Utility Menu: File→Exit …→Save Everything→OK(11) 计算结果的验证与MA TLAB支反力计算结果一致。
ANSYS 18.0有限元分析基础与实例教程课件第12章
图12-12 Global Element Sizes对话框
图12-11 Plot Numbering Controls对话框
（3）施加位移约束。
从主菜单中选择 Main Menu > Solution > Define Losads > Apply > Structual > Displacement > On Nodes，弹出节点选取对话框，拾取 梁右端的节点，单击“OK”按钮。弹出“Apply U，ROT Nodes”对话框， “DOFs to be constrained”项中，选择“UX、UY”，单击“OK”关闭窗口。 加约束之后的模型如图12-15所示。
S—谱值 f—频率
12.1.2 动力设计分析方法（DDAM）
该方法是一种用于分析船装备抗振性的技术，它本质上来说也是
一种响应谱分析，该方法中用到的谱曲线是根据一系列经验公式和美 国海军研究实验报告（NRL-1396）所提供的抗振设计表格得到的。
12.1.3 功率谱密度（PSD）
功率谱密度（PSD）是针对随机变量在均方意义上的统计方法， 用于随机振动分析，此时，响应的瞬态数值只能用概率函数来表示， 其数值的概率对应一个精确值。
从主菜单中选择 Main Menu > Solution > Define Losads > Apply > Structual > Displacement > On Nodes，弹出节点选取对话框，拾取 梁左端的节点，单击“OK”按钮。弹出“Apply U，ROT Nodes”对话框， “DOFs to be constrained”项中，选择“UY”，单击“OK”关闭窗口，如图 12-14所示。加约束之后的模型如图12-15所示。
ANSYS有限元分析图例
ANSYS有限元分析
应用ANSYS软件对3D打印机的滑块进行有限元分析。
一、建立三维实体模型
在Pro/E中建立滑块的三维实体模型，如图1-1所示。
再通过Pro/E 与ANSYS软件的无缝连接，将滑块的三维实体模型导入ANSYS软件中进行有限元强度分析。
图1-1 三维实体模型
二、划分网格
利用ANSYS软件自带的网格划分工具对导入的模型进行自由网格划分，结果如图1-2所示，共划分单元13137，节点22927。
图1-2 有限元模型
三、施加载荷与约束
分别在滑块内圆柱面的上下部分施加侧向作用力，并对滑块与平台的接触面施加位移约束。
四、求解并分析结果
利用ANSYS软件的求解器模块solve对滑块的有限元模型求解，得到滑块的变形云图和应力云图，如图1-3、1-4所示。
由图可知，滑块的最大变形量和最大应力值都极小，满足强度要求，故设计合理。
图1-3 变形云图
图1-4 应力云图。
平面桁架ANSYS有限元法分析实例
2. 前处理 （1）定义单位
从第二章可知，ANSYS中单位可以不定义，但建模时一定要 保证单位的一致。
已知：各杆的弹性模量E=2.0×105MPa，各杆截面均为A=0.5cm2，杆13长 为100cm，载荷P=2KN，试求平面桁架的内力和位移。
本题采用单位m-kg-s-N较简便，建模过程中 的所有参数都选用m-kg-s-N，相应计算结果 应力为Pa。
改为国际单位制：各杆的弹性模量E=2.0×1011Pa， 各杆截面均为A=0.5e-4m2，杆13长为1m，载荷 P=2000N。
（2）定义单元类型
单元类型
特点
结点数 结点自由度
适用
LINK1 LINK8 LINK10
二维杆单元，只承受 轴向的拉压力，不考 虑弯矩
三维杆单元，具有塑 性、蠕变、膨胀、应 力刚化、大变形、大 应变等功能。
平面桁架ANSYS有限元法分析实例
例3-1 设平面三角结构的桁架123如 图3-4所示。已知：各杆的弹性模量 E=2.0×105MPa，各杆截面均为 A=0.5cm2，杆13长为100cm，载荷P=2KN， 试求平面桁架的内力和位移。
解：传统分析方法
设杆12、杆23和杆13的内力分别为N1、N2和N3。在总体坐标系 x-y（或U-V）中，由力的平衡方程可以得到结点的内力值。
3.求解 （1）施加约束
• 本例中，点1为固定支座，点3为活动支座。 • 在节点1上，约束UX、UY； • 在节点3上，约束UY。
• 在节点1上，约束UX、UY，如图； • 在节点3上，约束UY。
（2）施加载荷
选节点2，按图示完成；
•apply-，选FY，输入-2000，OK。 施加载荷后，结果如图
仅受拉或受压的三维 杆单元，具有应力刚 化和大变形功能。
ANSYS Workbench有限元分析实例详解(动力学)
5.6瞬态分 析之复合材 料
04
5.7转子动 力学之瞬态 分析
06
5.9总结
05
5.Байду номын сангаас声场之 瞬态分析
5.3.1准静态法之移动载荷瞬态分析 5.3.2瞬态法之移动载荷分析
5.4.1全刚性体（柔性体）零件全Joint连接的多体动力学 5.4.2刚柔性体零件全Joint连接的多体动力学 5.4.3刚柔性体零件Joint和Contact连接的多体动力学
5.5.1跌落冲击分析 5.5.2三辊弯曲成型分析 5.5.3接触磨损分析
作者介绍
这是《ANSYS Workbench有限元分析实例详解（动力学）》的读书笔记模板，暂无该书作者的介绍。
精彩摘录
这是《ANSYS Workbench有限元分析实例详解（动力学）》的读书笔记模板，可以替换为自己的精彩内容摘 录。
1.1动力学基本解 析
1.3低版本程序打 开高版本文件的过
程
2.1模态分析之计算 原理
2.2普通模态及自由 模态分析
2.3线性摄动模态分 析
2.4模态分析之拓扑 优化
1
2.5含阻尼的 模态分析
2
2.6模态之子 结构分析
3
2.7转子动力 学之模态分析
4
2.8声场模态 分析
5
2.9总结
2.2.1模态分析之固有频率研究 2.2.2模态分析之振型研究 2.2.3模态分析之线性叠加
2.3.1线性摄动模态分析之应力刚化和旋转软化 2.3.2非线性模态分析
2.4.1模态分析之拓扑优化基本实例 2.4.2齿轮减重拓扑优化设计基本实例
2.5.1复模态分析基本实例 2.5.2非对称复模态分析基本实例
ansys有限元分析作业经典案例
工程软件应用及设计实习报告实习时间：一．实习目的：1.熟悉工程软件在实际应用中具体的操作流程与方法，同时结合所学知识对理论内容进行实际性的操作.2.培养我们动手实践能力，将理论知识同实际相结合的能力，提高大家的综合能力，便于以后就业及实际应用.3.工程软件的应用是对课本所学知识的拓展与延伸，对我们专业课的学习有很大的提高，也是对我们进一步的拔高与锻炼. 二．实习内容（一）用ANSYS软件进行输气管道的有限元建模与分析计算分析模型如图1所示承受内压：1.0e8 PaR1=0.3R2=0.5管道材料参数：弹性模量E=200Gpa；泊松比v=0.26.图1受均匀内压的输气管道计算分析模型（截面图）题目解释：由于管道沿长度方向的尺寸远远大于管道的直径，在计算过程中忽略管道的断面效应，认为在其方向上无应变产生.然后根据结构的对称性，只要分析其中1/4即可.此外，需注意分析过程中的单位统一.操作步骤1.定义工作文件名和工作标题1.定义工作文件名.执行Utility Menu-File→Chang Jobname-3070611062，单击OK按钮.2.定义工作标题.执行Utility Menu-File→Change Tile-chentengfei3070611062，单击OK 按钮.3.更改目录.执行Utility Menu-File→change the working directory –D/chen2.定义单元类型和材料属性1.设置计算类型ANSYS Main Menu: Preferences →select Structural →OK2.选择单元类型.执行ANSYS Main Menu→Preprocessor →Element Type→Add/Edit/Delete →Add →select Solid Quad 8node 82 →applyAdd/Edit/Delete →Add →select Solid Brick 8node 185 →OKOptions…→select K3: Plane strain →OK→Close如图2所示，选择OK接受单元类型并关闭对话框.图23.设置材料属性.执行Main Menu→Preprocessor →Material Props →Material Models →Structural →Linear →Elastic →Isotropic，在EX框中输入2e11，在PRXY框中输入0.26，如图3所示，选择OK并关闭对话框.图33.创建几何模型1. 选择ANSYS Main Menu: Preprocessor →Modeling →Create →Keypoints →In Active CS →依次输入四个点的坐标：input:1(0.3,0),2(0.5,0),3(0,0.5),4(0,0.3) →OK2. 生成管道截面.ANSYS 命令菜单栏: Work Plane>Change Active CS to>Global Spherical →ANSYS Main Menu: Preprocessor →Modeling →Create →Lines →In Active Coord →依次连接1,2,3,4点→OK 如图4图4Preprocessor →Modeling →Create →Areas →Arbitrary →By Lines →依次拾取四条边→OK →ANSYS 命令菜单栏: Work Plane>Change Active CS to>Global Cartesian 如图5图53.拉伸成3维实体模型Preprocessor →Modeling→operate→areas→along normal输入2，如图6所示图64.生成有限元网格Preprocessor →Meshing →Mesh Tool→V olumes Mesh→Tet→Free,.采用自由网格划分单元.执行Main Menu-Preprocessor-Meshing-Mesh-V olume-Free，弹出一个拾取框，拾取实体，单击OK按钮.生成的网格如图7所示.图75.施加载荷并求解1.施加约束条件.执行Main Menu-Solution-Apply-Structural-Displacement-On Areas，弹出一个拾取框，拾取前平面，单击OK按钮，弹出如图8所示的对话框，选择“U Y”选项，单击OK按钮.图8同理，执行Main Menu-Solution-Apply-Structural-Displacement-On Areas，弹出一个拾取框，拾取左平面，单击OK按钮，弹出如图8所示的对话框，选择“U X”选项，单击OK按钮.2.施加载荷.执行Main Menu-Solution-Apply-Structural-Pressure-On Areas，弹出一个拾取框，拾取内表面，单击OK按钮，弹出如图10所示对话框，如图所示输入数据1e8，单击OK按钮.如图9所示.生成结构如图10图9图103.求解.执行Main Menu-Solution-Solve-Current LS，弹出一个提示框.浏览后执行file-close，单击OK按钮开始求解运算.出现一个【Solution is done】对话框是单击close按钮完成求解运算.6.显示结果1.显示变形形状.执行Main Menu-General Posproc-Plot Results-Deformed Shape，弹出如图11所示的对话框.选择“Def+underformed”单选按钮，单击OK按钮.生成结果如图12所示.图11图122.列出节点的结果.执行Main Menu-General Posproc-List Results-Nodal Solution，弹出如图13所示的对话框.设置好后点击OK按钮.生成如图14所示的结果图13图143.浏览节点上的V on Mises应力值.执行Main Menu-General Posproc-Plot Results-Contour Plot-Nodal Solu，弹出如图15所示对话框.设置好后单击OK按钮，生成结果如图16所示.图15图167.以扩展方式显示计算结果1.设置扩展模式.执行Utility Menu-Plotctrls-Style-Symmetry Expansion，弹出如图17所示对话框.选中“1/4 Dihedral Sym”单选按钮，单击OK按钮，生成结果如图18所示.图17图182.以等值线方式显示.执行Utility Menu-Plotctrls-Device Options，弹出如图19所示对话框，生成结果如图20所示.图19图20结果分析通过图18可以看出，在分析过程中的最大变形量为418E-03m，最大的应力为994E+08Pa,最小应力为257E+09Pa.应力在内表面比较大，所以在生产中应加强内表面材料的强度.。
ANSYS 18.0有限元分析基础与实例教程课件第13章
命令：NEQIT。
GUI：Main Menu > Solution > Unabridged Menu > Load Step Opts > Nonlinear > Equilibrium Iter。
因为大的时间增量会使迭代趋向于变得不稳定，使用线性搜索选 项来使计算稳定化。如图13-2所示。
●程序忽略不是“pilot”节点的所有其他节点上的边界条件。 ●只有“pilot”节点能与其他单元相连 ●当定义了“pilot”节点后，不能使用约束方程（CF）或节点来耦合 （CP）来控制目标面的自由度，如果在刚性面上给定任意载荷或者约 束，必须定义“pilot”节点，是在“pilot”节点上加载，如果没有使 用“pilot”节点，只能有刚体运动。 在每个载荷步的开始，程序检查每个目标面的边界条件，如果下面的 条件都满足，那么程序将目标面作为固定处理： ●在目标面节点上没有明确定义边界条件或给定力 ●目标面节点没有和其他单元相连 ●目标面节点没有使用约束方程或节点耦合 在每个载荷步的末尾，程序将会放松被内部设置的约束条件。
●刚度矩阵的选择 （KEYOPT（6））
●时间步长控制
（KEYOPT（7））
●初始渗透影响
（KEYOPT（9））
●接触刚度修正
（KEYOPT（10））
