广联达图形算量和钢筋算量使用技巧

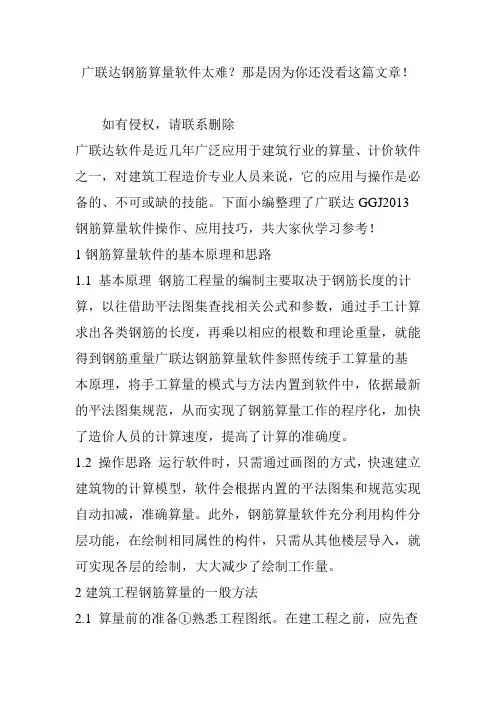

广联达钢筋算量软件太难？那是因为你还没看这篇文章!
广联达钢筋算量软件太难？那是因为你还没看这篇文章！如有侵权，请联系删除广联达软件是近几年广泛应用于建筑行业的算量、计价软件之一，对建筑工程造价专业人员来说，它的应用与操作是必备的、不可或缺的技能。
下面小编整理了广联达GGJ2013钢筋算量软件操作、应用技巧，共大家伙学习参考！1钢筋算量软件的基本原理和思路1.1 基本原理钢筋工程量的编制主要取决于钢筋长度的计算，以往借助平法图集查找相关公式和参数，通过手工计算求出各类钢筋的长度，再乘以相应的根数和理论重量，就能得到钢筋重量广联达钢筋算量软件参照传统手工算量的基本原理，将手工算量的模式与方法内置到软件中，依据最新的平法图集规范，从而实现了钢筋算量工作的程序化，加快了造价人员的计算速度，提高了计算的准确度。
1.2 操作思路运行软件时，只需通过画图的方式，快速建立建筑物的计算模型，软件会根据内置的平法图集和规范实现自动扣减，准确算量。
此外，钢筋算量软件充分利用构件分层功能，在绘制相同属性的构件，只需从其他楼层导入，就可实现各层的绘制，大大减少了绘制工作量。
2建筑工程钢筋算量的一般方法2.1 算量前的准备①熟悉工程图纸。
在建工程之前，应先查看相应图纸。
一套图纸一般包含以下部分：建筑总说明、结构总说明、建筑施工图、结构施工图和相应详图。
首先阅读总说明，了解工程概况，其次翻看结构施工图，对于不明白的地方查阅相关的图集和规范。
②创建工程信息。
待对工程有了初步印象后，启动钢筋算量软件，依据图纸和软件提示填写相应内容。
需注意的是，新平法规则11G101已逐步取代03G101和00G101成为如今建筑工程的设计规范，在选择时应根据结构总说明上的有关内容选择相应规范。
比重设置时需注意：？准6的按？准6.5设置，但图纸中标注的为？准6一定要调整为？准6.5，否则影响长度。
另外，以上各栏中带*号表示此项不能为空，且和计算有关，必须填写正确。
③建楼层轴网。
查看立面图或剖面图，确定楼层标高信息。
广联达图形算量软件操作技巧
常用快捷键下面对快捷键做一下介绍：F1：打开“帮助”系统F2：打开“构件管理”对话框F3：打开“按名称选择构件图元”对话框或在绘图时翻转点式构件图元（例如：可以改变柱的插入点）F4：在绘图时改变点式构件图元的插入点位置（例如：可以改变柱的插入点）F5：合法性检查F6：梁原位标注时输入当前列数据F7：打开“设置CAD图层显示状态”对话框F8：单构件输入时进入平法输入F9：打开“汇总计算”对话框F11：打开“编辑构件图元钢筋”对话框F12：打开“构件图元显示设置”对话框© 1994-2006 广联达软件技术所有工程设置“工程设置”页面可以修改新建向导时的所填写的除“工程信息”和“编制信息”之外的其它信息。
在导航条中切换到“工程设置”的“工程设置”页面，将显示工程设置界面。
系统设置界面上方显示出了该工程的损耗模板、报表类别、计算规则、汇总方式。
默认情况下是不允许修改的，可以通过点击“修改设置”按钮打开“系统设置”窗口。
在系统设置窗口中进行修改。
有关损耗模板、报表类别、计算规则、汇总方式的信息可以参阅新建工程中的相关信息。
弯钩设置界面下方在“弯钩设置”、“比重设置”和“损耗设置（如果选择损耗模板）”三个页签间切换。
用户在弯钩设置界面可以根据实际情况修改各类弯钩的抗震和不抗震的值。
点击“默认值”，系统会自动将修改后的值恢复成软件原始的标准值。
比重设置界面下方第二个页签为“比重设置”，在该页面中可以修改普通、冷轧带肋和冷轧扭各类直径钢筋的比重。
点击“默认值”，系统会自动将修改后的值恢复成软件原始的标准值。
损耗设置如果在系统设置中选择了损耗模板，则可以在界面下方看到“损耗设置”页签。
“损耗数据修改”功能请参考“损耗数据维护”。
© 1994-2006 广联达软件技术所有按名称选择构件图元在绘图过程中，如果需要对同一名称的构件进行编辑或核对它们所在的位置，就可以使用“按名称选择构件图元”的功能。
广联达钢筋算量软件操作程序
广联达钢筋算量软件操作程序
一、安装软件
1.打开广联达钢筋算量软件的安装文件，双击运行安装程序。
2.根据提示选择安装目录并点击“下一步”按钮。
3.点击“安装”按钮，等待软件安装完成。
4.安装完成后，点击“完成”按钮退出安装程序。
二、软件启动和界面介绍
1.双击桌面上的广联达钢筋算量软件图标启动软件。
2.软件启动后，会显示主界面，包括菜单栏、工具栏和绘图区域。
4.工具栏包括常用工具按钮，例如新建、打开、保存、计算等，可以通过工具栏快速访问常用功能。
三、使用方法
1.新建钢筋图形
a.点击工具栏上的“新建”按钮，或选择菜单栏中的“文件->新建”选项，打开新建钢筋图形的对话框。
b.在对话框中选择钢筋类型、尺寸、布置等参数，并指定钢筋图形的名称。
c.点击“确定”按钮，创建新的钢筋图形。
2.绘制钢筋图形
b.在绘图区域中通过鼠标点击或拖拽的方式绘制钢筋的轮廓。
c.根据需要可以设置钢筋的数量、间距、直径等属性。
4.进行钢筋计算
a.点击工具栏上的“计算”按钮，或选择菜单栏中的“计算->计算”选项，进行钢筋的数量计算。
b.根据钢筋的类型、属性和布置等参数，系统会自动计算出钢筋的数量和总长度。
c. 计算结果可以保存为Excel表格或打印输出。
四、注意事项
1.在使用软件时，要根据实际情况选择适合的钢筋类型和参数。
3.在进行钢筋计算前，要确保图形的属性和参数设置正确无误。
广联达画图建模步骤及技巧
十七
基础梁
1、一般筏板底有梁则用基础梁来画； 2、基础梁仍是以柱子为支座，不以承台为支座
十八
筏板
1、注意厚度与标高； 2、筏板外围若图纸没说明，则与剪力墙平，若在剪力墙外围飘出，可先画齐剪力 墙，用偏移功能完成； 3、排水沟可用筏板分割功能来完成，也可用集水井来代替排水沟； 4、筏板钢筋遇承台、独基、集水井等的锚固长度具体以图纸为准，可在节点设置中 调整； 5、一般筏板在不同厚度交接处会有变截面，可用变截面功能设置(具体参图纸)
再另加；
七
砌体 2、注意砌体在转角处应闭合，在绘制过程中可隐藏柱子以检查墙体是否闭合；
3、女儿墙压顶统一用圈梁画，所有的墙基、反檐都用圈梁画(以便墙面能一次性布
置上去)
八
门窗
1、门窗表可用识别功能将属性识别出来，在识别时窗的离地高度要顺便修改，识别 后检查是否有需要做钢筋砖过梁的，若有，可直接在门窗中加入
项目绘图顺序及注意事项
说明：任何项目请结合合同、图纸、中标清单、实际情况要求，若以下内容与定额有冲突请以定额为准。
钢筋工程
序号 所属类型
注意事项及方法
1、计算钢筋时要结合定额，新建构件的名称应该在钢筋算量中考虑到定额的分类，
将名称注明清楚，对于内外墙在绘制的时候应该分类来画，且注意闭合，L形转角处
墙体双向画到端部保证不漏量量中处理的构件全部画出来，且注明套价的名称及砼标号；
3、构件颜色除做特殊标识作用外不做修改，按照软件默认颜色；
4、所有梁柱构件名称应按照图纸所示命名；
5、注意将总说明中的设置要求与软件进行对比，通常板的设置需要修改
二
新建工程
新建钢筋工程注意根据图纸要求选择相应平法，报表统一选择“全统2000”，各楼 层砼强度与保护层按照图纸说明要求相应修改。
从头教你广联达图形算量算量

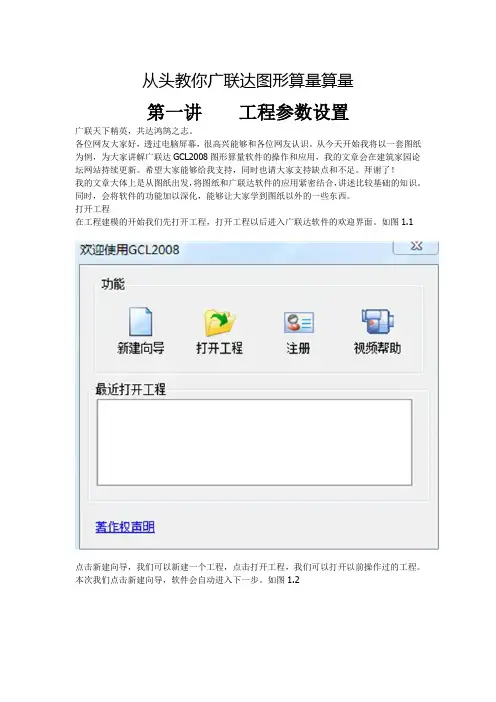

从头教你广联达图形算量算量第一讲工程参数设置广联天下精英，共达鸿鹄之志。
各位网友大家好，透过电脑屏幕，很高兴能够和各位网友认识。
从今天开始我将以一套图纸为例，为大家讲解广联达GCL2008图形算量软件的操作和应用，我的文章会在建筑家园论坛网站持续更新。
希望大家能够给我支持，同时也请大家支持缺点和不足。
拜谢了！我的文章大体上是从图纸出发，将图纸和广联达软件的应用紧密结合，讲述比较基础的知识。
同时，会将软件的功能加以深化，能够让大家学到图纸以外的一些东西。
打开工程在工程建模的开始我们先打开工程，打开工程以后进入广联达软件的欢迎界面。
如图1.1点击新建向导，我们可以新建一个工程，点击打开工程，我们可以打开以前操作过的工程。
本次我们点击新建向导，软件会自动进入下一步。
如图1.2新建工程的第一步，是对于工程的名称，工程的计算规则，工程所选用的清单库和定额库，以及工程的做法模式的设置。
A工程名称的设置对于工程量的计算没有任何影响，工程名称中的内容与保存后生成的文件的文件名相同。
B计算规则的设置分为清单和定额两种，我们可以单独选择其中的一种，也可以选择清单和定额两种，软件可以同时计算清单和定额两种工程量。
C清单库和定额库会根据我们选择的清单或者定额的计算规则进行自动匹配。
D做法模式一共分为两种：纯做法模式和工程量表模式。
我们可以根据自己的需要，选择相应的模式。
在工程量表模式中，软件会对于需要计算的工程量进行提示。
这样模式适用于新手入门，在一定程度上有利于防止落项和漏算，但是也会束缚大家的思路，在后续的文章中我会介绍一些不用画图就能算出的工程量和构件的相互替代，所以我将采用纯做法模式。
在比较低的版本中，在纯做法模式下不能使用构件自动套做法功能，但是在现在的版本中两种算量模式下面都能使用构件自动套做法功能。
完成以上设置以后我们可以点击下一步，进入工程信息界面。
如图1.3在工程信息界面，我们可以很清楚的看见项目代码、工程类别等项目是用黑色字体标注的，但是室内外地坪相对正负零标高一项是用蓝色字体标注的。
广联达算量软件使用技巧

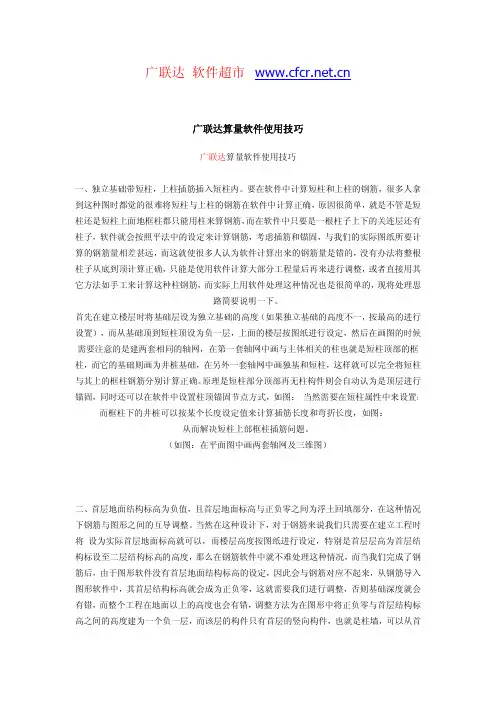

广联达软件超市广联达算量软件使用技巧广联达算量软件使用技巧一、独立基础带短柱，上柱插筋插入短柱内。
要在软件中计算短柱和上柱的钢筋，很多人拿到这种图时都觉的很难将短柱与上柱的钢筋在软件中计算正确，原因很简单，就是不管是短柱还是短柱上面地框柱都只能用柱来算钢筋，而在软件中只要是一根柱子上下的关连层还有柱子，软件就会按照平法中的设定来计算钢筋，考虑插筋和锚固，与我们的实际图纸所要计算的钢筋量相差甚远，而这就使很多人认为软件计算出来的钢筋量是错的，没有办法将整根柱子从底到顶计算正确，只能是使用软件计算大部分工程量后再来进行调整，或者直接用其它方法如手工来计算这种柱钢筋，而实际上用软件处理这种情况也是很简单的，现将处理思路简要说明一下。
首先在建立楼层时将基础层设为独立基础的高度（如果独立基础的高度不一，按最高的进行设置），而从基础顶到短柱顶设为负一层，上面的楼层按图纸进行设定，然后在画图的时候需要注意的是建两套相同的轴网，在第一套轴网中画与主体相关的柱也就是短柱顶部的框柱，而它的基础则画为井桩基础，在另外一套轴网中画独基和短柱，这样就可以完全将短柱与其上的框柱钢筋分别计算正确。
原理是短柱部分顶部再无柱构件则会自动认为是顶层进行锚固，同时还可以在软件中设置柱顶锚固节点方式，如图：当然需要在短柱属性中来设置；而框柱下的井桩可以按某个长度设定值来计算插筋长度和弯折长度，如图：从而解决短柱上部框柱插筋问题。
（如图：在平面图中画两套轴网及三维图）二、首层地面结构标高为负值，且首层地面标高与正负零之间为浮土回填部分，在这种情况下钢筋与图形之间的互导调整。
当然在这种设计下，对于钢筋来说我们只需要在建立工程时将设为实际首层地面标高就可以，而楼层高度按图纸进行设定，特别是首层层高为首层结构标设至二层结构标高的高度，那么在钢筋软件中就不难处理这种情况，而当我们完成了钢筋后，由于图形软件没有首层地面结构标高的设定，因此会与钢筋对应不起来，从钢筋导入图形软件中，其首层结构标高就会成为正负零，这就需要我们进行调整，否则基础深度就会有错，而整个工程在地面以上的高度也会有错，调整方法为在图形中将正负零与首层结构标高之间的高度建为一个负一层，而该层的构件只有首层的竖向构件，也就是柱墙，可以从首层复制到负一层；而首层层高需改为正负零到二层的高度，经过这样修改后图形软件中的各层标高都会与图纸相一致。
广联达钢筋算量计算设置操作
2箍筋加密区包含错开距离：是指柱纵筋搭接加密范围是否要覆盖错开搭接距离0.3Lle\0.3LI。如果选择
箍筋弯钩平直段单选项“图元按抗震考虑”表示箍筋和拉筋的计算按照构件图元自身的抗震等级考虑（工
程是抗震设防的，但工程中的构件有抗震构件和非抗震构件两种。抗震构件的箍筋135°弯钩长度按11.9d
计算；非抗震构件按6.9d计算，同时需要把按非抗震计算的构件属性中的抗震登记为非抗震）；“工程抗震
考虑”表示箍筋和拉筋的计算按照工程的抗震等级考虑。
点击“恢复”后可全部恢复到默认值，也可通过右键进行“恢复当前项默认设置”。
窗口中的“导入规则”、“导出规则”按钮功能：同GCL2003—样，将已经修改好的计算设置保存为一个
文件单独存放，下次同类工程可以导入该文件便于应用。
修改了某条计算设置后如想要回到默认设置时，可执行右键菜单予以“恢复当前默认设置”。如果要将当
2报表类别：下拉选项中有本地区报表得选本地区报表，若无则选择全统。地区报表优势在于有当地钢筋 子目可套用。
3汇总方式：一般预决算均为“按钢筋外皮(不考虑弯曲调整值)”。下料时可按“中轴线计算钢筋(考虑
弯曲调整值)”。
钢筋制作时，钢筋弯曲后内皮变短、外皮变长、中轴线长度不变，我们实际下料用的是中轴线长度。夕卜 皮长度是按图中计算出来的长度，亦即预算长度；中轴长度是指按钢筋中心线长度计算出来的长度，亦即 下料长度；两者关系：中轴长度=外皮长度-钢筋弯曲调整值。 公式推导见下图及计算：
实际下料长度=中轴线长度=W+Z+弧长be;
弧长be=2ji(R+d/2)*a/360=(R+d/2)jia/180;
•/W=L2-X;L2为外皮长度
本人对广联达图形算量技巧详解
本人对广联达图形算量技巧详解选定1层的梁、板点-楼层-复制选定图元到其他楼层-选2层达上钩，复制过去以后再原位标注每一个梁进展检查修改。
表格输入的无法显示计算公式绘制梁图时，导致工程量偏小的原因有：1、梁在穿插部位没有正确设置好支座，导致跨数偏少；2、钢筋信息输入错误或者没有进展原位标注和识别等砖砌电信井，深度1.7米，怎样计算脚手架？单项脚手架：里脚手架。
以面积计算。
按砌墙的墙面积计算里脚手架。
应业主要求，将原来做好了的GBQ3.0清单要改成每一个清单项都是全部费用〔包括措施费、文明工地、税金等等一切费用〕的报价表，试了很久要么很麻烦，要么与总价对不上。
谁有好方法？那你就把其他的费用综合进去就行了，你要是每一项都出一个报表也太麻烦的，你可以把其它的所有费用都综合到清单的单价里面，你具体算出来一个其他的参考这个计取费率就行啊。
在单价构成中直接设定成全费用单价，这样出来的单价既是完价，即在单价构成中将各项费用设定好即可。
总包效劳费分包方在施工现场需使用总承包方提供的水电、道路、脚手架、垂直运输机械等，按有偿效劳的原那么，总包向分包收取总包效劳费，其标准可按分包总造价〔不含设备费〕的2%，由总分包双方协商议定。
楼梯的踢脚线，没有专门的代码，但可以考虑用楼梯斜长来代替计算。
楼梯踢脚线最好手工计算后在表格输入里套用定额子目和直接输入工程量计算结果即可，在绘图输入里没有更好的方法的。
楼梯的踢脚线定义有点复杂,因为楼梯的踢脚线是由斜段长和平直段组成,所以要分两次来定义,在定义直形段时,选择直楼梯踏步斜段长,然后再定义平台的时候,选择工程量代码为平墙贴墙长度,这两个代码才能组合成楼梯的踢脚线,，其实可以直接在表格中用手算,也许还方便些。
地下室顶板的保温该怎么布置？可以用房间中的天棚面积代码*厚度，即可。
屋面陶粒砼找坡3%如何绘图"最薄处3CM.屋面平面为几何尺寸.，最高处标高一样,最低处根据3%推算标高不等,厚度肯定不一样.，不用表格输入法,可以绘图计算吗" 3%坡度在面积中增加工程量按平均厚度折算在平方面积内即可。
广联达操作技巧及注意事项(附图)
一、钢筋抽样1.新建工程时计算规则选择11G或者03G平法，一旦选择后就不可转换。
2.工程设置中的比重设置：是否将φ6的钢筋比重改成φ6.5的,没有要求则不改变。
3.巧用F4、F3、shift+F3键（1）F4改变构件插入点（红色点为插入点的位置）。
（2）F3是构件左右翻转。
（3）F3是构件左右翻转。
4.当CAD图纸比例不是1：1时，在导入广联达软件时，导入的比例直接输入（图上距离/标注距离）。
5.当变截面梁的边不对齐一边的时候，在原位标注中的“距左边线距离”中改变数值即可。
6.在识别梁过程中，提取梁标注时直接采用“自动提取梁标注”即可，可不用将集中标注、原位标注分别提取。
7.主次梁相交处附加箍筋处理方法：（1）在绘图之前在工程设置的计算设置中输入相应数据即可（在梁由粉红色变成绿色之前操作，否则无效）；（2）在梁截面中找到“自动生成吊筋”，输入相应数据即可（慎用“整楼生成”。
）8.遇到不知道该如何输入钢筋信息时，可以借助单构件输入中的“平法输入”。
在构件管理中添加需要查的构件，如梁→点击→查看相应的钢筋输入方式，。
9.桩承台钢筋：定义绘制完桩承台后，在红圈内要选中“单元”，不可选“整体”→选中要布置钢筋的桩承台→右键→按照提示操作即可。
10.基础层纵向构件不需要调整标高，软件会自动调整，但是纵向构件一定要建立在基础构件上。
11.在新建工程时要特别注意下图中红圈内的信息：12、在楼层设置中，特别注意下图红圈中的内容，严格按照图纸信息输入：13、当所需计算的层数不是首层时，不要让所在层下面的层数为空，比如本次例子用的是5层，要将5层工程量复制至4层，否则柱子的量会有偏差。
14、反查构件工程量时，可查看编辑钢筋、钢筋三维、属性等：编辑钢筋界面属性界面，15、梁构件输入时要特别注意三点：（1）支座的设置：在识别原位标注前一定要按照图纸要求正确设置支座，当所有梁都识别完毕成粉显是，进行梁跨校核，当软件中构件出现红显时，一定要先调整支座跨数再进行下一步；（2）同跨中箍筋要求不一致时的处理方法：①手算此梁箍筋根数，软件中汇总计算完以后在“编辑钢筋”列表中手动输入箍筋的信息，锁定，重新汇总即可，如图所示：→→②手算此梁箍筋根数、长度，选中要修改的梁，点击原位标注，在原位标注的“其它钢筋”中输入箍筋信息，如图所示：→将需要修改跨的箍筋信息删掉，在其它箍筋中输入手算好的钢筋信息即可。
广联达钢筋算量操作步骤
广联达钢筋算量操作步骤
1.打开软件：首先，双击广联达钢筋算量软件图标，打开软件。
2.创建项目：点击“新建项目”，填写项目名称、编号、单位等信息，点击“确定”进行项目创建。
3.设置工程参数：在“参数设置”中，设置工程的计算参数，如设计
标准、混凝土等级、钢筋材料参数等。
4.绘制平面图：在“平面布置”中，通过绘图工具绘制建筑平面图。
可以在平面图中绘制建筑的轴线、梁柱、板块等。
5.设计钢筋布置：在“结构模型”中，选择梁、柱、板等构件，点击“设计钢筋”按钮，进行钢筋布置的设计。
用户可以根据需要进行手动设计，也可以选择自动生成钢筋布置。
6.钢筋算量：在“量值计算”中，点击“算量”按钮，进行钢筋的算量。
系统会自动计算钢筋数量，并生成相应的报表。
7.生成报表：在“报表编制”中，选择需要生成的报表，如钢筋数量表、钢筋图纸等，点击“生成”按钮生成相应的报表。
8.打印报表：在“报表打印”中，选择需要打印的报表，设置打印参数，如纸张大小、打印份数等，点击“打印”按钮进行打印。
9. 数据导入导出：在“数据管理”中，可以进行数据的导入和导出
操作。
用户可以将项目的相关数据导出为Excel文件，也可以从Excel文
件中导入数据到项目中。
10.操作记录：在“操作记录”中，可以查看和管理项目的操作记录。
系统会自动记录用户的操作，并可以进行保存和查看。
以上就是广联达钢筋算量的操作步骤，通过这些步骤可以完成钢筋算
量的工作。
当然，在实际操作中，还可以根据具体需求进行一些定制设置，以满足不同项目的需求。
广联达软件操作步骤
广联达软件操作步骤一、广联达钢筋算量1、新建向导→设置计算规则及图集就→计算节点设置→下一步→下一步→完成2、工程设置→楼层设置→插入楼层→下方对其抗震等级、砼标号、保护层厚度等进行设置→右下角复制到其他楼层3、绘图输入→轴网→定义→新建→输入轴距→下开间、左进深输入完毕→可对其轴距数值复制粘贴到上开间、右进深即可→点击绘图→出现对话框→点击确定4、柱→定义→新建→进行构件信息的输入→绘图,若柱相同则复制,找插点即可。
若是偏心柱,则按住Ctrl+左键,出现对话框,对其偏心距离设置即可。
若按住shift+左键,则是偏移距离5、梁→定义→新建→进行构件信息的输入→绘图→进行梁原位标注→梁平法表格→下方出现列表→对其钢筋信息输入→输入其通长筋、箍筋等信息→拉筋,根据101图集默认→若有抗扭钢筋,则在侧面原位标注筋中输入其钢筋信息。
1)、次梁筋→次梁宽度默设,次梁加筋、吊筋自己输入。
2)、悬挑梁→自己画上→点击上方梁平法表格→下方出现列表→点击悬臂钢筋号→选择其钢筋形状(画梁的注意项:A、若后面再画柱,要对梁进行设置,→单击上方“重提梁跨三角按钮”→“设置支座”→点击柱→右击。
B、若梁相同,单击右上角“应用到同名梁”→确定。
C、若梁位置变化,则在定义其它楼层梁时→定义→从其他楼层复制构件。
)6、板→定义→新建→输入信息→绘图→可单击封闭区域任一点,也可单击上方“自动生成板”即可。
1)板受力筋→定义→新建→输入信息→绘图→水平或垂直→单板(也可直接点击XY方向,再点击板进行其钢筋的布置。
)→若钢筋相同,则单击复制钢筋。
若是同名板,则单击复制钢筋,再单击“应用同名板”即可。
2)负筋→定义→新建→绘图→按梁布置→单击梁→负筋距离自己修改。
(注意:工程设置→计算设置→按板厚,布置负筋)3)跨板受力筋→定义→新建→跨板受力筋→绘图即可4)、马凳筋:。
选择第Ⅲ类通长筋→在右边图形上方输入2000→在左边输入马凳筋信息即可。
广联达钢筋算量的方法
广联达钢筋算量的方法广联达钢筋算量的方法，在国内，广联达在造价领域，基本上是必备软件，算钢筋的软件比较多，但大同小异，看造价员的个人喜好，小蚂蚁算量工厂计算钢筋量就是用的广联达，下面总结下小蚂蚁算量工厂的新手使用广联达的一些心得。
1、绘制顺序：首层---地上层—地下层----基础层，可以在首层绘制完成后复制至其他楼层，工程设置中：钢筋损耗模板为不计算损耗，按外皮长度计算(不考虑弯曲调整值)2、附加项的含义：在某个属性后的附加项标记后，该项属性就会出现在名称中3、基础层高从基础底（垫层顶）至首层地面标高，当基础底不在一个标高时，选取的底标高尽可能包含最多的基础构件，图形、钢筋均可以结构标高为准。
4、挖土深度：从垫层底至设计室外地坪标高5、板负筋平法标注长度为支座中心线向跨内的伸出长度。
6、设置的楼层标高为结构标高，结构一层底标高为-0.100，建筑一层底标高为：0.000，窗标高为+0.900，在软件中是输入窗距地1000mm门距地高度依然为零。
7、钢筋中只在顶层判断边角柱，柱子的纵筋在输入的时候，是输在全部纵筋里头，这样的话即使判断了边角柱，软件也无法区分哪边是内侧哪边是外侧。
建议对于框架柱的纵筋还是按照角筋和中部钢筋分开输入。
基础梁集中标注前面为下部通长筋，后面为上部通长筋8、图形中在工程设置中需调整脚手架起始标高及钢丝网片的设置。
9、独立及条基等添加定额时只需添加在单元中即可，基础墙立面及平面防潮层，工程量表达式应使用墙长*墙高或墙长*墙厚11、板洞绘制时，先绘制在轴线交点处，然后选中用移动功能偏移到图示位置。
上面就是小蚂蚁算量工厂的员工在用广联达计算钢筋量时的一些经验，希望对大家有所帮助，上面是经验，可能存在个人的不正确理解，大家可以根据自己的习惯参考下。
广联达钢筋、图形设置及绘图要求
简要说明
使用广联达软件计算钢筋工程量（广联达钢筋算量软件GGJ2013版）和计算 图形工程量（广联达土建算量软件GCL2013版）时，原则上按照广联达软件 默认设置计算，当设计施工图设计要求与广联达软件默认设置不一致时，必 须根据设计施工图更改广联达软件默认设置。
一 钢筋算量软件设置及要求 二 图形算量软件设置及要求 三 手算部分 四 其他
8、计算设置→箍筋公 式
03G图集双肢箍调整长度L：4d，单肢 箍调整长度L：1d；11G及16G图集，不 做调整（合同有特殊要求的除外）。具 体计算详见附件1箍筋长度计算。
（八）连梁的画法
1、连梁在筒体剪力墙位置设计为连续跨时连续绘制；设计为单跨时，单跨之间支座长度小于1.2米时， 相同类型连梁连续绘制，如果单独绘制，锚入两端墙的长度可能会大于支座长度。 2、连梁在非筒体剪力墙位置且有原位标注或在飘窗处（支座为墙肢）时，建议用框架梁绘制。
（三）编制信息
根据甲方要求，看是否需要仔细填 写。
（四）、比重设置
φ6的钢筋比重不调整，如遇设计为 一级钢时直接输入a6.5。
（五）、弯钩设置
箍筋弯钩平直段按照图元抗震考虑 。
（六）、楼层设置
按设计楼层数建，不允许合并楼层，修改构造柱、圈梁、和基础梁为非抗震构件，按设计调整各层 的砼标号，按设计修改保护层厚度（注意墙柱和墙梁的保护层厚度，挡墙和基础的保护层厚度）。
绘图注意
1、墙柱尽量不在基础层画，在基础层上层底标高延伸至基顶； 2、在剪力墙与暗柱交接处，要画剪力墙把暗柱全部覆盖； 3、构件不跨楼层(标高范围内)画； 4、单构件钢筋统一做在首层里； 5、搭接设置中墙柱垂直筋定尺长度和其余钢筋的定尺的修改：钢筋直径≤25mm的钢筋按8m设置，钢筋直径 ＞25mm的钢筋按6m设置； 竖向钢筋连接形式按以下要求设置：（在设计未明确的情况下） a、钢筋直径Φ＜12mm：绑扎连接； b、12mm≤钢筋直径Φ≤20mm：电渣压力焊连接； c、钢筋直径Φ＞20mm：机械连接。 水平钢筋连接形式按以下要求设置： a、钢筋直径Φ＜12mm：绑扎连接； b、12mm≤钢筋直径Φ≤20mm：单面焊； c、钢筋直径Φ＞20mm：机械连接。 6、勾选单面焊计算搭接长度。
广联达操作步骤
一、广联达钢筋算量1、→设置计算规则及图集就→计算节点设置→下一步→下一步→完成2、→楼层设置→插入楼层→下方对其抗震等级、砼标号、保护层厚度等进行设置→右下角复制到其他楼层3→轴网→定义→新建→输入轴距→下开间、左进深输入完毕→ 可对其轴距数值复制粘贴到上开间、右进深即可→点击绘图→出现对话框→点击确定4→定义→新建→进行构件信息的输入→绘图，若柱相同则复制，找插点即可。
若是偏心柱，则按住Ctrl+左键，出现对话框，对其偏心距离设置即可。
若按住shift+左键，则是偏移距离5→定义→新建→进行构件信息的输入→绘图→进行梁原位标注→梁平法表格→下方出现列表→对其钢筋信息输入→输入其通长筋、箍筋等信息→拉筋，根据101图集默认→若有抗扭钢筋，则在侧面原位标注筋中输入其钢筋信息。
1）、次梁筋→次梁宽度默设，次梁加筋、吊筋自己输入。
2）、悬挑梁→自己画上→点击上方梁平法表格→下方出现列表→点击悬臂钢筋号→选择其钢筋形状(画梁的注意项：A、若后面再画柱，要对梁进行设置，→单击上方“重提梁跨三角按钮”→“设置支座”→点击柱→右击。
B、若梁相同，单击右上角“应用到同名梁” →确定。
C、若梁位置变化，则在定义其它楼层梁时→定义→从其他楼层复制构件。
)→定义→新建→输入信息→绘图→可单击封闭区域任一点，也可单击上方“自动生成板”即可。
1）板受力筋→定义→新建→输入信息→绘图→水平或垂直→单板（也可直接点击XY方向，再点击板进行其钢筋的布置。
）→若钢筋相同，则单击复制钢筋。
若是同名板，则单击复制钢筋，再单击“应用同名板”即可。
2）负筋→定义→新建→绘图→按梁布置→单击梁→负筋距离自己修改。
（注意：工程设置→计算设置→按板厚，布置负筋）3）跨板受力筋→定义→新建→跨板受力筋→绘图即可4)、马凳筋：。
选择第Ⅲ类通长筋→在右边图形上方输入2000→在左边输入马凳筋信息即可。
1）独立基础→定义→新建独立基础→新建独立基础单元（有几阶就建几个独基单元）→输入相应信息→绘图即可。
广联达钢筋算量技巧
广联达钢筋算量技巧钢筋算量是建筑行业中非常重要的一个环节，直接关系到结构设计的精准性和工程质量的保障。
本文将为大家分享一些广联达钢筋算量的技巧和经验，希望能够帮助大家更好地进行钢筋算量。
一、广联达钢筋算量简介广联达钢筋算量是广州市广联达软件有限公司开发的一款钢筋算量软件，主要用于钢筋量的自动识别、计算和报价等工作。
广联达钢筋算量具有使用方便、速度快、准确性高等特点，已经被广泛应用于建筑行业中。
二、广联达钢筋算量技巧1.正确设置参数在使用广联达钢筋算量进行钢筋量计算时，需要设置一些参数，这些参数的设置直接影响到计算结果的准确性。
因此，要想获得更精准的计算结果，必须正确设置参数。
具体操作流程如下：1.打开广联达钢筋算量软件，并选择需要进行钢筋量计算的工程文件。
2.在工程文件中选择需要计算的建筑构件，并在构件属性中设置相关参数，如梁、柱、板等。
3.在计算前检查每个参数是否设置正确，并修改需要更改的参数。
4.点击计算按钮，等待计算结果。
2.选用合适的计算模式广联达钢筋算量软件提供了多种不同的计算模式，如经济型、安全型、极限承载力等，用户可以根据实际需求选用合适的计算模式。
例如，在进行梁的计算时，如果要求经济性较高，则可以选择经济型模式；如果要求计算结果更为安全，则可以选择安全型或极限承载力模式。
3.灵活运用Excel表格广联达钢筋算量软件中的钢筋计算结果可以通过导出Excel表格的方式进行处理和分析。
用户可以使用Excel表格对计算结果进行更详细的分析和统计，便于在工程设计和施工过程中更好地掌握钢筋使用情况和节约成本。
具体操作步骤如下：1.在计算完成后，点击“导出”按钮，将钢筋计算结果导出为Excel表格。
2.打开Excel表格，并对数据进行分析和处理。
4.正确使用支撑系统支撑系统是广联达钢筋算量软件中重要的一个功能模块。
在进行梁的钢筋算量计算时，支撑系统可以自动识别梁的内力大小和位置，并计算出适当的支撑数量和位置。
广联达钢筋算量计算设置操作
广联达钢筋算量GGJ2013操作札记要点模块（如柱、梁、板、基础、装修等）→构件（定义属性时新建的是构件）→图元（绘制的是图元，一个构件有一个或多个图元）总则：流程：首层→地上→地下（如地下室部分）→基础（如筏板……）；主体→零星；主体：剪力墙结构―――剪力墙→门窗洞→暗柱/端柱→暗梁/连梁；框架结构―――柱→梁→板；框剪结构―――柱→剪力墙部分→梁→板→砌体墙部分砖混结构―――砖墙→门窗洞→构造柱→圈梁顺序：建工程→建楼层→建轴网→绘图输入→汇总看结果绘图输入：定义属性（及套用做法后）→定义属性输入钢筋信息、绘制图形→汇总计算后（查看工程量及计算式）常用快捷键功能：软件绘图设置：执行“工具菜单→选项→绘图设置”，勾选“动态输入”（包括“指针输入”和“标注输入”两种功能，它们之间用“↑键”进行切换。
每个功能自身中采用“Tab键”切换输入框）、“动态提示”选项。
可使用快捷键组合Alt+Z显示\关闭动态输入功能，使用快捷键组合Ctrl+Q显示\关闭动态提示功能。
钢筋符号：A:HPB235或HPB300钢筋；B：HRB335钢筋，BE：HRB335E钢筋，BF：HRBF335钢筋，BFE：HRBF335E 钢筋;C：HRB400钢筋,CE：HRB400E钢筋,CF：HRBF400钢筋,CFE：HRBF400E钢筋;D：RRB400钢筋;E：HRB500钢筋,EE：HR500E钢筋,EF：HRBF335钢筋,EFE：HRBF500E钢筋。
注：“HRBF”代表细晶粒～；“RRB”代表余热处理～。
一、新建工程1、工程信息(1)工程信息按设计输入（结构类型、檐高、设防烈度决定着抗震等级）。
抗震等级影响钢筋搭接及锚固长度。
(2)工程设置①损耗模板：当地定额子目中如含有损耗（江苏计价表为2%）时，钢筋算量应选用“不计算损耗”。
②报表类别：下拉选项中有本地区报表得选本地区报表，若无则选择全统。
地区报表优势在于有当地钢筋子目可套用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广联达图形算量和钢筋算量使用技巧标签：广联达广联达视频广联达视频教程加密狗钢筋平法造价造价员预算杂谈实习是大学教育最后一个极为重要的实践性教学环节。
通过实习，使我们在社会实践中接触与本专业相关的实际工作，增强感性认识，培养和锻炼我们综合运用所学的基础理论、基本技能和专业知识，去独立分析和解决实际问题的能力，把理论和实践结合起来，提高实践动手能力，为我们毕业后走上工作岗位打下一定的基础；同时可以检验教学效果，为进一步提高教育教学质量，培养合格人才积累经验，并为自己能顺利与社会环境接轨做准备。
一、独立基础带短柱，上柱插筋插入短柱内。
要在软件中计算短柱和上柱的钢筋，很多人拿到这种图时都觉的很难将短柱与上柱的钢筋在软件中计算正确，原因很简单，就是不管是短柱还是短柱上面地框柱都只能用柱来算钢筋，而在软件中只要是一根柱子上下的关连层还有柱子，软件就会按照平法中的设定来计算钢筋，考虑插筋和锚固，与我们的实际图纸所要计算的钢筋量相差甚远，而这就使很多人认为软件计算出来的钢筋量是错的，没有办法将整根柱子从底到顶计算正确，只能是使用软件计算大部分工程量后再来进行调整，或者直接用其它方法如手工来计算这种柱钢筋，而实际上用软件处理这种情况也是很简单的，现将处理思路简要说明一下。
首先在建立楼层时将基础层设为独立基础的高度（如果独立基础的高度不一，按最高的进行设置），而从基础顶到短柱顶设为负一层，上面的楼层按图纸进行设定，然后在画图的时候需要注意的是建两套相同的轴网，在第一套轴网中画与主体相关的柱也就是短柱顶部的框柱，而它的基础则画为井桩基础，在另外一套轴网中画独基和短柱，这样就可以完全将短柱与其上的框柱钢筋分别计算正确。
原理是短柱部分顶部再无柱构件则会自动认为是顶层进行锚固，同时还可以在软件中设置柱顶锚固节点方式，如图：当然需要在短柱属性中来设置；而框柱下的井桩可以按某个长度设定值来计算插筋长度和弯折长度，如图：从而解决短柱上部框柱插筋问题。
二、首层地面结构标高为负值，且首层地面标高与正负零之间为浮土回填部分，在这种情况下钢筋与图形之间的互导调整。
当然在这种设计下，对于钢筋来说我们只需要在建立工程时将设为实际首层地面标高就可以，而楼层高度按图纸进行设定，特别是首层层高为首层结构标设至二层结构标高的高度，那么在钢筋软件中就不难处理这种情况，而当我们完成了钢筋后，由于图形软件没有首层地面结构标高的设定，因此会与钢筋对应不起来，从钢筋导入图形软件中，其首层结构标高就会成为正负零，这就需要我们进行调整，否则基础深度就会有错，而整个工程在地面以上的高度也会有错，调整方法为在图形中将正负零与首层结构标高之间的高度建为一个负一层，而该层的构件只有首层的竖向构件，也就是柱墙，可以从首层复制到负一层；而首层层高需改为正负零到二层的高度，经过这样修改后图形软件中的各层标高都会与图纸相一致。
三、软件之间的互导妙用。
最近遇到一个工程基础为筏板基础，而该工程筏板与众不同的是不仅有不同厚度的筏板，而且对于筏板的周边又有不同的相应节点，使的筏板变的高低错落，而为了画图方便，一般这种筏板我们都会先用一种厚度的筏板将整块筏板画完，然后划线分割后再来转换构件，但是由于在钢筋软件中只有划线分割构件这个功能，而不能将分割后的筏板再合并起来，这就使的在计算钢筋时不很方便，有可能我们需要将一些分割成块的筏板再合并起来，这时其实我们可以通过钢筋与图形的互导功能，导入图形中调整合并好后再来导入钢筋进行配筋。
四、斜墙构件在在图形中的处理。
最近常有人问起斜墙在软件中如何处理，虽未碰到过，但经过仔细分析后认为斜墙可以通过采用斜板的方法来处理，如图所示，可以将一堵斜墙定义为斜板，由于板的体积在计算时是计算到梁边，而这样定义后实际与我们的斜墙一样，墙体积也是计算到梁边的，因此斜墙的工程量是正确的，而现在还要计算的就是斜墙的外粉及斜墙上的窗洞口等工程量，而对于窗可以用板洞来处理，只是建立板洞时按窗框外围尺寸建立就行了，对于外粉则可以用屋面来处理斜墙一侧的外粉，因为屋面可以自动适应斜板；而对于内粉因为是用斜板作墙，虽然看着房间是封闭的，但实际上房间构件画不进去，这就需要用虚墙来封闭，而且还要将房间从斜墙顶和底分隔为两间房间，不然天棚的粉刷工程量就会多；同时还要注意的是房间计算出来的工程量中没有包含斜墙一侧的内粉工程量，我们可以近似用斜板模板面积来代替。
五、CAD导图功能在市政园林工程中的妙用。
经常听到有人想要计算整体小区的室外工程，或是有人对软件中的CAD导图功能很感兴趣，那么无论是什么样一种情况，现在通过上图所示的案例来告诉大家一种全新的绘图方法或是思路，也就是由CAD导图功能而带来的“描”CAD图的价值。
其实在将CAD图导入软件中后，我们再换到软件中的其它构件画图界面时，还可以通过“构件图元显示设置”将CAD 图在这些界面中显示出来，然后对着CAD图开始描图，像上面的案例中，就是通过这种方法来描图的，只是将一些在市政园林中要计算的构件用图形软件中的构件相应代替来画图，如道牙可以用墙来画等等，而我们要计算的一些面积，可以通过房间或自定义面、屋面等构件来处理，特别是市政道路基层与面层用屋面来处理非快捷就可以将基层外括工程量与面层工程量分别计算出来。
而有了这种思路和方法，对于一些想要用软件来计算安装工程量的同行们相信也是一种启发。
以上是一些对于应运软件方面的个人经验和方法，供大家参考。
钢筋软件注意事项提炼钢筋软件的操作流程基本同图形算量软件，除了要掌握软件整体流程外，在使用钢筋软件时有很多地方也是要引起大家注意的，笔者根据自己以往的软件使用经验将需要注意的地方进行了提炼。
工程设置每一个工程，无论什么形式，用软件计算时的第一步都是进行“工程设置”。
那么工程设置的意义何在，进行工程设置时又需要注意什么呢？下面具体分析一下：1．在工程设置中对计算结果有影响的是抗震等级、砼标号、保护层厚度、搭接形式这几个量，所以我们在进行“整体设置”时需要注意以下几点：(1)现在工程中往往整个结构的抗震等级不一样，如柱、墙与梁抗震等级不一样，所以我们在新建向导时设定相应的抗震等级后，在楼层管理界面下方可对于每一层构件的抗震等级调整。
(2)砼标号、抗震等级会决定构件的锚固搭接值。
砼标号如何快速建到各个楼层，我们可以利用“复制到其它楼层”快速调整各楼层的砼标号。
(3)保护层也是同样操作。
2．在搭接设置里软件内置多种连接形式，我们可以根据工程的说明形式进行调整，可以调整“钢筋直径范围”、“连接形式”、“定尺长度”。
调整时需要注意：（1）针对工程结构说明信息调整“钢筋直径范围”、“连接形式”（2）对于“定尺长度”在工程中有的地区由于钢筋水平定尺长度产生的搭接接头，定额里已综合考虑了，不需要再另加搭接长度。
针对以上问题我们的调整方法是把“其余钢筋定尺长度”设为软件允许的最大值50000mm，接头形式可定为其它形式，只要水平向钢筋在50000 mm内就不计算接头数，若要超过50000 mm它计算的接头数也是其它形式，这样也和竖向钢筋接头有区别。
计算设置修改好后可导出保存以备下次调用。
柱现在工程多用柱表的表示方法，在软件中构件下拉框中有对应柱表，利用柱表可以快速建立各层构件属性，减少翻图时间，大大提高录入效率。
构件的属性建好之后，到绘图状态进行绘制，我们可以利用镜像，复制等功能快速绘图，我们已建立了一层构件，其它层相似相同的构件可用“从其它层复制构件图元”或“复制所选构件到其它楼层”的方法在各层画好图，需要注意的一点是柱到顶层之后有边角柱的区分，所以到顶层后我们需要设置边角柱，软件针对这一情况有功能按钮可以自动判断，如下图：注意：进行此功能按钮操作时，必须保证已有确定的范围，如梁或墙已形成封闭空间，边柱判断后需要我们指定外侧钢筋几根锚固，在钢筋类别前面加#，如#3B22。
“#”主要在纵向钢筋本层锚固时使用。
墙在剪力墙结构里有墙柱、墙梁、墙身这些构件，我们都需要注意哪些问题？1.剪力墙结构建议先画墙后画暗柱，再画门窗洞口和连梁。
主要目的在于：墙画好后有利于暗柱的定位，可以使用柱靠墙边的功能使柱与墙平齐，而且墙画完后建筑的平面形状就出来了，再画其它构件方便寻找位置。
现在有许多用户画剪力墙时利用旋转点画法只画到洞口边，在洞口处上方画连梁，这样当连梁的侧面钢筋与墙体钢筋一致时，墙体钢筋也不会连续通过，所以我们步骤操作时先画通长墙体，再画门窗洞口和连梁。
2.现在很多工程设计在端部多用约束边缘构件，那么在软件中我们如何处理这些构件呢？定义暗柱长度时加进约束区域长度，定义暗柱主筋数量时加上约束区域构件墙体纵筋数量，但特别指明需要在其它钢筋中专门设箍筋及约束构件中加密的拉筋。
3.墙梁中的顶层连梁的箍筋根数与楼层连梁的计算是不同的，所以我们在软件中需要在连梁属性中注明。
如下图：4.构件名称的定义最好做些有利于检查或下一步工作的标识。
比如画连梁时，如何快速找到相应洞口画入连梁，那么我们定义剪力墙上的洞口名称时把它定义成与连梁相关联，如“D LL-1”，这样画连梁“LL-1”时按洞口布置，利用F3很容易提取出“D LL-1”，选择后确定，“LL-1”就布置完成,也不需要看图纸“LL-1”在什么位置。
梁梁是工程中输入量最大的构件，信息量大，密度大，钢筋信息由集中标注和原位标注两方面组成，我们利用软件计算梁工程量时，把定义构件作为它的集中标注，在绘图区域作原位标注，那么这两方面内容分别需要注意什么呢？1．在定义梁钢筋信息时，请注意以下几点：(1)屋面框架梁需要在构件属性定义时就确定。
(2)基础层中基础梁属性定义时，当图纸上为两个主梁相交时，需要我们自已判断哪根梁为主梁，因为主梁的箍筋根数要通长计算。
而另一根梁的箍筋应该是距主梁边开始布置的，但软件的默认设置是基础主梁的箍筋全部通长计算，这样就需要我们在定义属性时就确定此根梁箍筋是否贯通布置，如下图：2.在进行原位标注时，当一根梁的梁跨之间有大量相同的数据时，在原位标注表格中可用“输入当前列数据（F6）”录入，对于部分相同的数据可用Ctrl+v快速录入。
当一根梁的钢筋录完之后，其它同样的梁可采用“应用同名梁”的做法，把相应的钢筋信息刷新到其它构件。
但请注意，使用“应用同名称梁”时有部分原则：（1）、除当前梁原位标注中的支座宽度信息、跨长、次梁宽度之外(但不包含次梁加筋、吊筋、吊筋锚固)的所有属性均应用到当前所选择的应用范围内的同命梁中。
（2）、当目标梁在某跨存在次梁宽度时，才能将当前梁所对应跨的次梁加筋、吊筋和吊筋锚固应用到目标梁。
当目标梁与当前梁所对应的次梁信息不相同时，请手动进行修改。
3．当非框架梁、井字梁与同类型构件相交时，箍筋是否通长布置的判断在计算设置里，我们也可进行修改。
