水准测量实验报告表格样本
工程测量课程认识水准仪及其使用实验报告表式样

认识水准仪及其使用实验报告表
日期年月日
地点专业班级观测者学号记录者
仪器型号天气指导教师组长组号检查者实验项目认识水准仪及其使用成绩
1.写出图2-1中引出标线的对应部件名称
图2-1
1-2-3-4-5-6-7-8-9-10-11-12-13-14-15-16-
2.用箭头标明如何转动三只脚螺旋,使下图所示的圆水准器气泡居中。
图2-2 3.对光消除视差的步骤是:转动
使清晰,再转动螺旋使清晰。
如发现现象,说明存在,则必须再转动和螺旋,直至面和面重合为止。
4.用微倾式水准仪进行水准测量时,除了使气泡居中外,读数前还必须转动螺旋,使气泡居中,才能读数。
若使下图气泡影像符合,请用箭头标出操作螺旋的转动方向。
图2-3。
四等水准测量记录表格优质资料

四等水准测量记录表格优质资料(可以直接使用,可编辑优质资料,欢迎下载)日期:第组天气:观测者:记录者:自时分始至时分结束日期:第组天气:观测者:记录者:自时分始至时分结束日期:第组天气:观测者:记录者:自时分始至时分结束日期:第组天气:观测者:记录者:自时分始至时分结束日期:第组天气:观测者:记录者:自时分始至时分结束日期:第组天气:观测者:记录者:自时分始至时分结束日期:第组天气:观测者:记录者:自时分始至时分结束日期:第组天气:观测者:记录者:自时分始至时分结束福建某客运站定位和测量放线施工方案1测量组织1、本工程拟定由九人组成驻现场测量组,人员配置见下表岗位数量单位职称职责测量工程师 2 人工程师质量管理、技术总结、校检审核测量员 2 人助理工程师资料编制、方案实施、仪器操作测量工 4 人技工仪器操作、方案实施记录员 1 人现场记录、校对2、测量设备配置测量仪器配置详见下表测量设备配置一览表仪器名称数量单位用途备注TOPCON GTS—701全站仪 1 台测设平面控制已检校电脑 1 台内业资料整理、数据处理BDJ2激光电子经纬仪 1 台轴线投测、复验测量已检校TDJ2-E 经纬仪 2 台细部轴线测量、复验测量已检校DS3水准仪 4 台标高传递已检校Sokkia PL1精密水准仪 1 台高程网测设已检校无线对讲机 6 部通讯联络2主要工程测量内容1、建筑物平面轴线控制网的建立。
2、高程控制网的建立。
3、基础施工测量、结构施工测量、装修施工测量。
4、沉降监测、土体侧向变形测量、维护结构变形、基坑回弹观测、塔吊监测、数据处理与分析、信息反馈。
3主要测量方法1、针对本工程单层占地面积比较大、施工项目较多、施工测控难度大等特点,本工程平面控制网分两级测设,首级为场区平面控制网,二级控制网为建筑物轴线控制网。
场区平面控制网的建立以业主提供的控制点为基准,设置基准点的个数待业主提供后再行确定。
二级控制网依据场区平面控制网采用直角坐标法和极坐标法来测设建筑物控制轴线。
水准测量记录表

附合水准路线(已知A、B点的高程分别为6.500m和6.090m)
水准测量记录
观测者:
年 月 日 记录者:
测点后视读ຫໍສະໝຸດ a/m前视读数b/m高差
高差改正数(按比例)/m
改正后高差/m
改正后高程/m
备注
+
-
+
-
A
1
2
3
4
B
∑
∑h =∑a-∑b
=-
=-
∑h测=-
Δh=∑h实测-(HB-HA)理论
=---
=-
Δh<Δht
∑=+
(高差改正数的和等于高差闭合差的相反数)
∑h=-
闭合水准路线(已知A点的高程为6.500m)
水准测量记录
观测者:
年 月 日 记录者:
测点
后视读数a/m
前视读数b/m
高差
高差改正数/m
改正后高差/m
改正后高程/m
备注
+
-
+
-
A
1
2
3
4
A
∑
∑h =∑a-∑b
=-
=-
∑h=-
Δh<Δht
∑=+
(高差改正数的和等于高差闭合差的相反数)
∑h=0
附合水准路线(已知A、B点的高程分别为8.000m和8.500m)(作业)
水准测量记录
观测者:
年 月 日 记录者:
测点
后视读数a/m
前视读数b/m
高差
高差改正数/m
改正后高差/m
改正后高程/m
备注
+
-

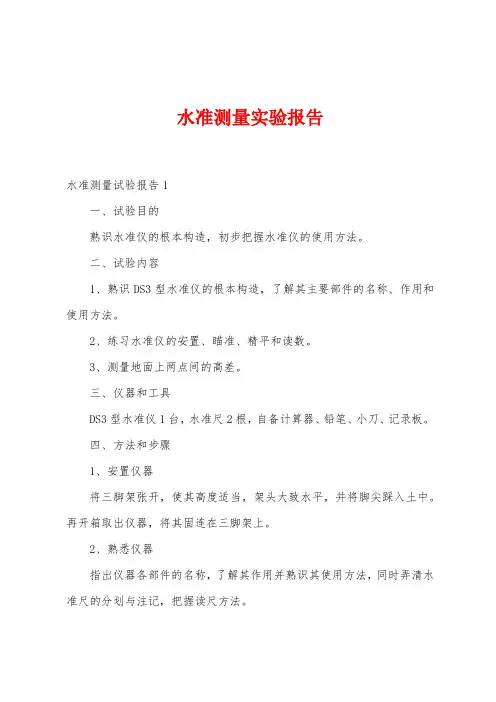

水准测量实验报告

水准测量实验报告水准测量试验报告1一、试验目的熟识水准仪的根本构造,初步把握水准仪的使用方法。
二、试验内容1、熟识DS3型水准仪的根本构造,了解其主要部件的名称、作用和使用方法。
2、练习水准仪的安置、瞄准、精平和读数。
3、测量地面上两点间的高差。
三、仪器和工具DS3型水准仪1台,水准尺2根,自备计算器、铅笔、小刀、记录板。
四、方法和步骤1、安置仪器将三脚架张开,使其高度适当,架头大致水平,并将脚尖踩入土中。
再开箱取出仪器,将其固连在三脚架上。
2、熟悉仪器指出仪器各部件的名称,了解其作用并熟识其使用方法,同时弄清水准尺的分划与注记,把握读尺方法。
3、粗略整平粗略整平就是旋转脚螺旋使圆水准器气泡居中,从而使仪器大致水平。
先用双手同时向内(或向外)转动一对脚旋钮,使圆水准器气泡移动到中间,再转动另一只脚旋钮使圆气泡居中,通常需反复进展。
留意气泡移动的方向与左手拇指或右手食指运动的方向全都。
4、瞄准水准尺、精平与读数(1)瞄准转动目镜调焦螺旋进展对光,使十字丝分划清楚;然后直立水准尺于某地面点上,松开水准仪制动螺旋,转动望远镜,用准星和照门粗略瞄准水准尺,旋紧制动螺旋;转动物镜调焦螺旋,使看清水准尺影像;再转动水平微动螺旋,使十字丝纵丝靠近水准尺一侧;若存在视差,则应认真进展目镜调焦和物镜调焦予以消退。
(2)精平转动微倾螺旋使符合水准器气泡两端的影像吻合成一圆弧抛物线外形,使视线在照准方向准确水平。
(3)读数用中丝在水准尺上读取4位读数,即m,dm,cm及mm位。
读数时应先估出mm数,然后按m,dm,cm及mm,一次读出4位数。
5、测定地面两点间的高差。
(1)在地面选定A、B两个较结实的点作后视点和前视点,分别立尺。
(2)在A、B两点之间安置水准仪,使仪器至A、B两点的距离大致相等。
(3)每人独立安置仪器、粗平、照准后视点A点上的水准尺,精平后读数,此为后视读数,并记入附表中测点A一行的后视读数栏下;再照准前视点B点上的水准尺,精平后读取前视读数,并记入附表中测点B 一行的前视读数栏下。

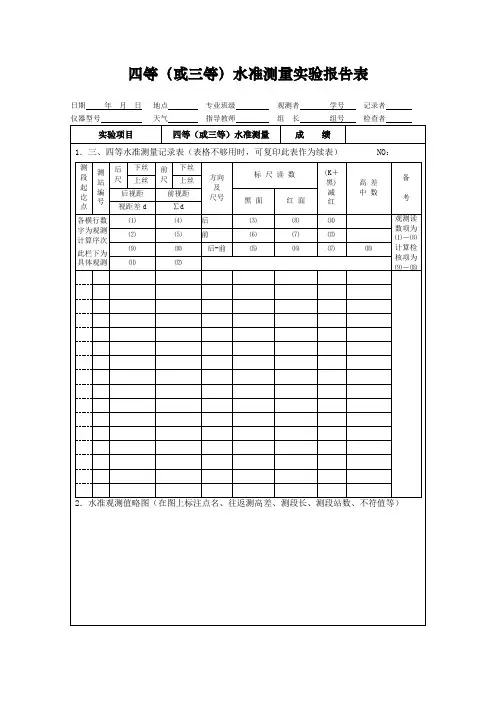

工程测量课程四等(或三等)水准测量实验报告表式样

日期年 月 日地点专业班级观测者学号记录者
仪器型号天气指导教师组长组号检查者
实验项目
四等(或三等)水准测量
成绩
1.三、四等水准测量记录表(表格不够用时,可复印此表作为续表) NO:
测段起讫点
测
站
编
号
后
尺
下丝
前
尺
下丝
方向
及
尺号
标 尺 读 数
(K+黑)
减
红
高 差
中 数
备
考
上丝
上丝
后视距
前视距
黑 面
红 面
视距差d
∑d
各横行数字为观测计算序次
此栏下为具体观测
⑴
⑷
后
⑶
⑻
⒁
观测读数项为
⑴-⑻
计算检核项为
⑼-⒅
⑵
⑸
前
⑹
⑺
⒀
⑼
⑽
后-前
⒂
⒃
⒄
⒅
⑾
⑿
2.水准观测值略图(在图上标注点名、往返测高差、测段长、测段站数、不符值等)
水准测量、-经纬仪测量记录表

实习:等外闭合水准路线测量一、实习目的:(1)学会在实地如何选择测站和转点,完成一个闭合水准路线的布设。
(2)掌握等外水准测量的外业观测方法。
(3)掌握水准测量的闭合差调整及求出待定点高程。
二、仪器设备:实验设备每组为自动安平水准仪一台,水准尺2根,(尺垫2个,测伞1把。
)三、实习任务:1、实验安排2学时,实验小组由4 ~ 5人组成。
2、实验场地选定一条闭合(或附合)水准路线,中间设待定点A、B。
每组完成一条闭合水准路线的观测任务。
3、根据已知点高程(或假定高程)及各测站的观测高差,计算水准路线的高差闭合差,并检查是否超限。
对闭合差进行调整,求出待定点A、B、C的高程。
记录计算在实验报告中,每组上交一份实验报告.四、实习要点及流程:(1)要点:水准仪要安置在离前、后视点距离大致相等处,用中丝读取水准尺上的读数至毫米。
(2)流程:根据假定已知点高程,要求按等外水准精度要求施测,求点A、点B、C三点高程。
五、注意事项1、在每次读数之前,要消除视差。
2、在已知点和待定点上不能放置尺垫,但转点必须用尺垫,在仪器迁站时,前视点的尺垫不能移动。
普通水准测量记录表日期:_____年___月___日天气:_____ 仪器型号:____________组号:_ _______ 观测者:_______________记录者:_______________ 立尺者:_________________ _____水准路线计算表实习:全圆测回法水平角观测记录一、实习目的:(1)掌握水平角观测原理。
(2)掌握方向观测法测水平角的方法。
二、仪器设备:每组J2\J6光学(或电子)经纬仪1台、(测钎2个、记录板1个)。
三、实习任务:每组用方向观测法完成有4个观测方向的一测站观测任务。
四、实习要点及流程:(1)要点:方向观测法测角时要随时注意各项限差是否超限,才能保证最后成果可靠。
(2)流程:O点整平对中经纬仪——顺时针测ABCDA——逆时针测ADCBA180)实习:竖直角测量一、实习目的:(1)了解经纬仪的构造和原理。
