常见的无损探伤方法
常见的无损探伤方法
常见的⽆损探伤⽅法⽆损检测⽅法很多据美国国家宇航局调研分析，认为可分为六⼤类约70余种。
但在实际应⽤中⽐较常见的有以下⼏种：常规⽆损检测⽅法有：●超声检测 Ultrasonic Testing（缩写 UT）；●射线检测 Radiographic Testing（缩写 RT）；●磁粉检测 Magnetic particle Testing（缩写 MT）；●渗透检验 Penetrant Testing （缩写 PT）；●涡流检测Eddy current Testing（缩写 ET）；⾮常规⽆损检测技术有：●声发射Acoustic Emission（缩写 AE）；●泄漏检测Leak Testing（缩写 UT）；●光全息照相Optical Holography；●红外热成象Infrared Thermography；●微波检测 Microwave TestingX光射线探伤、超声波探伤对内部探伤适⽤,不适⽤表⾯探伤.磁粉探伤主要探表层深度3mm内缺陷.渗透探伤.着⾊探伤主要探⼯件表⾯缺陷(对不锈钢探伤⽐较适⽤).常见的⽆损探伤⽅法常见的⽆损探伤⽅法VT－Visual Testing⽬测RT－Radiographic Testing射线检测UT－Ultrasonic Testing超声检测PT－（Dye） Penetrant Testing渗透检测MT－Magnetic particle Testing磁粉检测ST－Spectrum Testing光谱测试ET－Eddy Current Testing涡流检测HT－Hardness Testing硬度检测-Hydrostatic Testing ⽔压试验MPT－Mechanical performance test机械性能WT－Wall thickness Testing测厚DT－Diameter Testing管径测试MST－Metallographic inspection⾦相检验ORT－Out of roundness testing不圆度检查MMT－磁记忆OT－综合检查FT- Field test 现场检验FN- Field note现场记录⼀、RT－Radiographic Testing射线检测射线照相法（RT）是指⽤X射线或g射线穿透试件，以胶⽚作为记录信息的器材的⽆损检测⽅法，该⽅法是最基本的，应⽤最⼴泛的⼀种⾮破坏性检验⽅法。

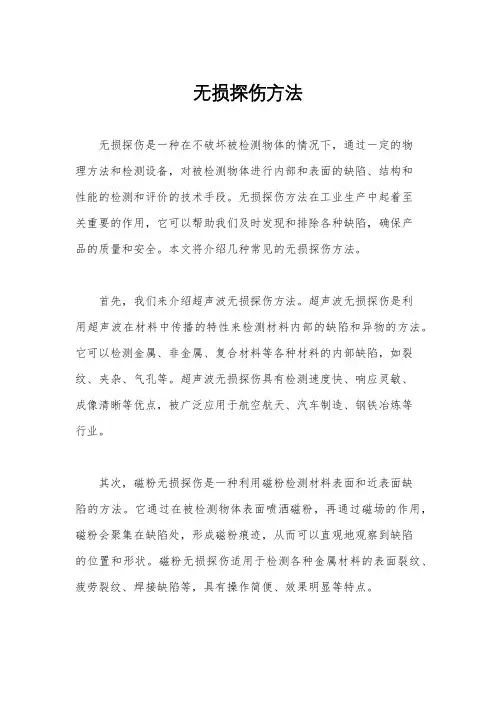

无损探伤方法
无损探伤方法无损探伤是一种在不破坏被检测物体的情况下，通过一定的物理方法和检测设备，对被检测物体进行内部和表面的缺陷、结构和性能的检测和评价的技术手段。
无损探伤方法在工业生产中起着至关重要的作用，它可以帮助我们及时发现和排除各种缺陷，确保产品的质量和安全。
本文将介绍几种常见的无损探伤方法。
首先，我们来介绍超声波无损探伤方法。
超声波无损探伤是利用超声波在材料中传播的特性来检测材料内部的缺陷和异物的方法。
它可以检测金属、非金属、复合材料等各种材料的内部缺陷，如裂纹、夹杂、气孔等。
超声波无损探伤具有检测速度快、响应灵敏、成像清晰等优点，被广泛应用于航空航天、汽车制造、钢铁冶炼等行业。
其次，磁粉无损探伤是一种利用磁粉检测材料表面和近表面缺陷的方法。
它通过在被检测物体表面喷洒磁粉，再通过磁场的作用，磁粉会聚集在缺陷处，形成磁粉痕迹，从而可以直观地观察到缺陷的位置和形状。
磁粉无损探伤适用于检测各种金属材料的表面裂纹、疲劳裂纹、焊接缺陷等，具有操作简便、效果明显等特点。
另外，涡流无损探伤是一种利用涡流原理检测导电材料表面和近表面缺陷的方法。
它通过在被检测物体表面引入交变磁场，产生涡流，当涡流遇到缺陷时，会产生涡流密度变化，从而可以检测到缺陷的存在。
涡流无损探伤适用于检测金属材料的表面裂纹、疲劳裂纹、焊接缺陷等，具有高灵敏度、高分辨率等优点。
最后，热波无损探伤是一种利用热波原理检测材料内部缺陷的方法。
它通过在被检测物体表面加热，再通过红外热像仪等设备观察被检测物体表面的温度分布，从而可以检测到内部缺陷。
热波无损探伤适用于检测复合材料、陶瓷材料等非金属材料的内部缺陷，具有检测范围广、适用性强等特点。
综上所述，无损探伤方法是一种非常重要的技术手段，它在工业生产中发挥着不可替代的作用。
各种无损探伤方法各有特点，可以根据不同的需求和材料特性选择合适的方法进行检测。
希望本文介绍的无损探伤方法能够对大家有所帮助，谢谢阅读！。
五大常规无损检测
五大常规无损检测PT=渗透探伤MT=磁粉探伤UT=超声波探伤RT=射线探伤ET=涡流探伤五大常规无损检测：渗透探伤、磁粉探伤、超声波探伤、射线探伤、涡流探伤，1.射线探伤也就是X光拍片简称RT，2.超声波检查简称UT，射线探伤和超声波探伤一般适用于主甲板，外板，横舱壁，内底板，上下边柜斜板等对接的焊缝。
施工者对要求射线探伤的焊缝及热影响区域进行打磨处理，消除焊缝表面的凹凸不平对底片影像显示的影响，确保无油污、无油漆、无飞溅。
射线探伤有一定的杀伤性，船方及各施工部门在X光射线探伤时段、不得靠近X光射线探伤位置半径三十米范围的警示区域，防止射线伤害人员。
3.磁粉探伤又称MT或者MPT（Magnetic Particle Testing），一般适用于对接焊缝，角焊缝，尾轴及锻钢件，铸钢等磁性材料的表面附近进行探伤的检测方法。
利用铁受磁石吸引的原理进行检查。
在进行磁粉探伤检测时，使被测物收到磁力的作用，将磁粉（磁性微型粉末）散布在其表面。
然后，缺陷的部分表面所泄漏出来泄露磁力会将磁粉吸住，形成图案。
指示图案比实际缺陷要大数十倍，因此很容易便能找出缺陷。
磁粉探伤检测一般按照前处理→磁化→喷淋磁粉→观察→后处理的步骤进行4.渗透探伤简称PT，着色一般适用于船体对接焊缝，角焊缝等，螺旋桨叶根部，锻钢件、铸钢件表面。
当机械零部件需磁粉探伤或着色探伤时，则要将被探物件表面的油污清洁干净并摆放整齐，如果焊缝做磁粉探伤或着色探伤时，则需将焊道清洁干净，要求无油污、无油漆、无飞溅。
5.涡流检测（ET）的英文名称是：Eddy Current Testing工业上无损检测的方法之一。
给一个线圈通入交流电，在一定条件下通过的电流是不变的。
如果把线圈靠近被测工件，像船在水中那样，工件内会感应出涡流，受涡流影响，线圈电流会发生变化。
由于涡流的大小随工件内有没有缺陷而不同，所以线圈电流变化的大小能反映有无缺陷。
适用于导电材料..由于导体自身各种因素(如电导率,磁导率,形状,尺寸和缺陷等)的变化，会导致感应电流的变化，利用这种现象而判知导体性质，状态的检测方法叫做涡流检测方法．属于表面探伤法，适用于钢铁、有色金属、石墨等导电体工件，因为并不需要接触工件，所以检测速度很快，但设备昂贵。
五大常规探伤方法概述及其特点
五大常规探伤方法概述及其特点工业无损探伤的方法很多，目前国内外最常用的探伤方法有五种，即人们常称的五大常规探伤方法。
本文将首先介绍五大常规探伤方法及其特点，并结合汽车维修中的特定条件和需求，选出更适合于汽车维修的探伤方法。
一、五大常规探伤方法概述五大常规方法是指射线探伤法、超声波探伤法、磁粉探伤法、涡流探伤法和渗透探伤法。
1、射线探伤方法射线探伤是利用射线的穿透性和直线性来探伤的方法。
这些射线虽然不会像可见光那样凭肉眼就能直接察知，但它可使照相底片感光，也可用特殊的接收器来接收。
常用于探伤的射线有x光和同位素发出的γ射线，分别称为x光探伤和γ射线探伤。
当这些射线穿过物质时，该物质的密度越大，射线强度减弱得越多，即射线能穿透过该物质的强度就越校此时，若用照相底片接收，则底片的感光量就小；若用仪器来接收，获得的信号就弱。
因此，用射线来照射待探伤的零部件时，若其内部有气孔、夹渣等缺陷，射线穿过有缺陷的路径比没有缺陷的路径所透过的物质密度要小得多，其强度就减弱得少些，即透过的强度就大些，若用底片接收，则感光量就大些，就可以从底片上反映出缺陷垂直于射线方向的平面投影；若用其它接收器也同样可以用仪表来反映缺陷垂直于射线方向的平面投影和射线的透过量。
由此可见，一般情况下，射线探伤是不易发现裂纹的，或者说，射线探伤对裂纹是不敏感的。
因此，射线探伤对气孔、夹渣、未焊透等体积型缺陷最敏感。
即射线探伤适宜用于体积型缺陷探伤，而不适宜面积型缺陷探伤。
2、超声波探伤方法人们的耳朵能直接接收到的声波的频率范围通常是20Hz到20kHz，即音频。
频率低于20Hz的称为次声波，高于20kHz的称为超声波。
工业上常用数兆赫兹超声波来探伤。
超声波频率高，则传播的直线性强，又易于在固体中传播，并且遇到两种不同介质形成的界面时易于反射，这样就可以用它来探伤。
通常用超声波探头与待探工件表面良好的接触，探头则可有效地向工件发射超声波，并能接收界面反射来的超声波，同时转换成电信号，再传输给仪器进行处理。

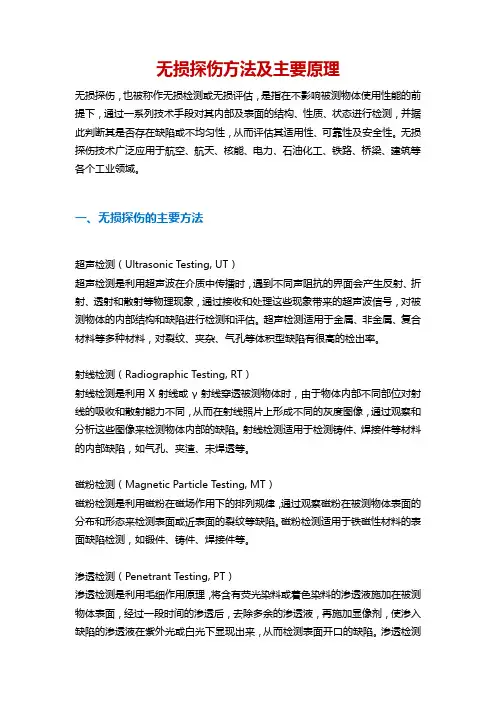

无损探伤方法及主要原理
无损探伤方法及主要原理无损探伤，也被称作无损检测或无损评估，是指在不影响被测物体使用性能的前提下，通过一系列技术手段对其内部及表面的结构、性质、状态进行检测，并据此判断其是否存在缺陷或不均匀性，从而评估其适用性、可靠性及安全性。
无损探伤技术广泛应用于航空、航天、核能、电力、石油化工、铁路、桥梁、建筑等各个工业领域。
一、无损探伤的主要方法超声检测（Ultrasonic Testing, UT）超声检测是利用超声波在介质中传播时，遇到不同声阻抗的界面会产生反射、折射、透射和散射等物理现象，通过接收和处理这些现象带来的超声波信号，对被测物体的内部结构和缺陷进行检测和评估。
超声检测适用于金属、非金属、复合材料等多种材料，对裂纹、夹杂、气孔等体积型缺陷有很高的检出率。
射线检测（Radiographic Testing, RT）射线检测是利用X射线或γ射线穿透被测物体时，由于物体内部不同部位对射线的吸收和散射能力不同，从而在射线照片上形成不同的灰度图像，通过观察和分析这些图像来检测物体内部的缺陷。
射线检测适用于检测铸件、焊接件等材料的内部缺陷，如气孔、夹渣、未焊透等。
磁粉检测（Magnetic Particle Testing, MT）磁粉检测是利用磁粉在磁场作用下的排列规律，通过观察磁粉在被测物体表面的分布和形态来检测表面或近表面的裂纹等缺陷。
磁粉检测适用于铁磁性材料的表面缺陷检测，如锻件、铸件、焊接件等。
渗透检测（Penetrant Testing, PT）渗透检测是利用毛细作用原理，将含有荧光染料或着色染料的渗透液施加在被测物体表面，经过一段时间的渗透后，去除多余的渗透液，再施加显像剂，使渗入缺陷的渗透液在紫外光或白光下显现出来，从而检测表面开口的缺陷。
渗透检测适用于非多孔性材料的表面开口缺陷检测，如裂纹、气孔、疏松等。
涡流检测（Eddy Current Testing, ET）涡流检测是利用交变磁场在被测导体中感应出涡流，涡流又会产生与原磁场相交的磁场，从而影响原磁场的分布。
五种常规无损探伤方法比较
涡流
1.适于自动化检测（可直接以电信号输出）
2.非接触式检测，无需耦合剂且速度快
3.适用范围较广（既可检测缺陷也可检测材质、形状与尺寸变化等）
1.只限用于导电材料
2.对形状复杂试件及表面下较深部位的缺陷检测有困难，检测结果尚不直观，判断缺陷性质、大小及形状尚难
渗透
1.设备简单，操作简便，投资小
2.效率高（对复杂试件也只需一次检验）
3.适用范围广（对表面缺陷，一般不受试件材料种类及其外形轮廓限制）
1.只能检测开口于表面的缺陷，且不能显示缺陷深度及缺陷内部的形状和尺寸
2.无法或难以检查多孔的材料，检测结果受试件表面粗糙度影响
3.难于定量控制检验操作程序，多凭检验人员经验、认真程度和视力的敏锐程度
表1-1 五种常规无损探伤方法比较
探伤
方法
优点
缺点
适用范围
射线
1.适用于几乎所有材料
2.探伤结果（底片）显示直观、便于分析
3.探伤结果可以长期保存
4.探伤技术和检验工作质量可以检测
1.检验成本较高
2.对裂纹类缺陷有方向性限制
3.需考虑安全防护问题（如X，γ射线的传播）
检测铸件及焊接件等构件内部缺陷，特别是体积型缺陷（即具有一定空间分布的缺陷）
磁粉
1.直观显示缺陷的形状、位置、大小
2.灵敏度高，可检缺陷最小宽度约为1μm
3.几乎不受试件大小和形状的限制
4.检测速度快、工艺简单、费用低廉
5.操作简便、仪器便于携带
1.只能用于铁磁性材料
2.只能发现表面和近表面缺陷
无损探伤
质技天地(第一期无损探伤篇 PT) (一) 无损探伤：在船舶的修造过程中是不可缺少的检验方法。
原理：探测金属材料表面或部件内部的裂纹或缺陷。
常用的探伤方法有：X 光射线探伤、超声波探伤、磁粉探伤、渗透探伤、涡流探伤、γ射线探伤等方法。
(二) 针对公司修船的特性来说，常用的无损探伤检测方法为：X 光射线探伤（RT ）、超声波探伤（UT ）、磁粉探伤（MT ）、渗透探伤（PT ）四种。
注意：以上四种无损检测试验理论上并没有标准和根据能够检测渗漏，或者替代（密性，渗漏）试验。
PT渗透探伤（PT ）检测部件表面缺陷。
1. 检测工具：清洗剂渗透剂反像显影剂2. 检测方法：1) 表面准备/准备条件A 被检部位表面要保持清洁，不能有铁锈和水垢。
同时钢板表面最好要用钢丝刷清理。
不允许使用喷砂的方法对表面进行清理，因为那样会使砂进入裂纹。
当被检测工件的材质比较软时，清理方法更要注意，比如：铝和不锈钢。
B 对于钢结构焊缝区域的检验表面，要求表面要光滑，检测区域不得存在目视可见的气孔、夹渣、裂纹、咬边、为融合等焊接缺陷。
2) 清洗干燥清洗时间要注意，不能太长，事实证明，清洗剂可以在裂纹中保留几个月的时间。
3) 施加渗透剂渗透剂涂到准备好的被检表面，然后过一段时间，让其进入到缺陷内部。
A 渗透剂可以刷上去或者喷上去。
涂好后，保持大约5~30分钟，但一定不能小于制造商要求的最短时间。
并保持被检测面处于湿润状态。
B 被检工件的温度也会对检测结果产生一定的影响。
制造商推荐的最小温度一般是4°C 和10°C 。
如低于或高于制造商推荐温度范围，则应进行实验对比。
如果温度不合适，那么渗透剂会不易进入裂纹。
4) 清洗干燥（过清洗）注意不要过分的清洗。
当用荧光型渗透剂时，过分的清洗会使其在紫外线灯下无法观看到。
（清洗不足）清晰不到为，表面未清洗的渗透剂显示会掩盖缺陷显示，会很难分辨缺陷。
5) 施加反像增强剂移除多余的渗透剂并对表面进行干燥后，立即涂上一层薄薄的显影剂。
无损探伤方法
无损探伤方法无损探伤方法是一种非破坏性的检测技术，它可以在不损伤被测物体的情况下，通过各种物理学原理和技术手段，对被测物体进行内部和表面的缺陷、异物、组织结构等进行检测和评定的一种方法。
无损探伤方法在工业生产、航空航天、军事装备、建筑结构等领域有着广泛的应用。
本文将介绍几种常见的无损探伤方法及其应用。
首先，我们来介绍超声波无损探伤方法。
超声波无损探伤是利用超声波在材料中传播的特性，通过对超声波的发射和接收，来检测被测物体内部的缺陷和异物。
超声波无损探伤方法具有检测灵敏度高、分辨率高、适用范围广等优点，在航空航天、汽车制造、铁路运输等领域得到了广泛的应用。
其次，磁粉无损探伤方法也是一种常见的无损探伤技术。
磁粉无损探伤是利用磁场和磁粉的作用，通过观察磁粉在被测物体表面的分布和聚集情况，来检测被测物体的表面缺陷。
磁粉无损探伤方法适用于对铁磁性材料的缺陷检测，如焊接接头、铸件、锻件等的表面裂纹、气孔、夹杂等缺陷的检测。
此外，涡流无损探伤方法也是一种常用的无损探伤技术。
涡流无损探伤是利用涡流的感应作用，通过对被测物体表面感应涡流信号的变化，来检测被测物体的表面和近表面的缺陷。
涡流无损探伤方法适用于对导电材料的缺陷检测，如金属材料的裂纹、疲劳损伤、腐蚀等缺陷的检测。
最后，X射线无损探伤方法也是一种常见的无损探伤技术。
X射线无损探伤是利用X射线的穿透能力，通过对被测物体的X射线透射图像进行观察和分析，来检测被测物体的内部缺陷和异物。
X射线无损探伤方法适用于对金属、合金、陶瓷、塑料等材料的内部缺陷检测，如气孔、夹杂、异物、焊接缺陷等的检测。
综上所述，无损探伤方法是一种非破坏性的检测技术，它在工业生产和科学研究中有着广泛的应用。
不同的无损探伤方法各有特点，可以根据被测物体的材料、形状、尺寸、缺陷类型等特点，选择合适的无损探伤方法进行检测。
随着科学技术的不断进步，无损探伤方法也在不断发展和完善，将会为各个领域的质量检测和安全保障提供更加可靠的技木支持。
常用无损检测方法的原理
常用无损检测方法的原理、特点答：压力容器常用无损检测(又称为无损探伤)有：目视检测（VT）射线检测(RT)、超声检测(UT)、磁粉检测(MT)、渗透检测（PT）、涡流检测（ET）、声发射检测（AE）泄漏检测（LT）1)目视检测（VT）目视检测是以目视观察和测量识别来确定材料或工件的表面状态或清洁程度、形状或装配关系，观察压力容器和部件的泄露迹象等。
目视检测可分为直接目视检测、间接目视检测和透光目视检测。
2)射线检测(RT)利用强度均匀的射线（都是波长很短的电磁波）照射工件，使照相胶片感光。
由于工件内部缺陷与无缺陷部位的密度和厚度差异，射线在这些部位的衰减程度也不同，就可得到和工件内部无缺陷相对应的不同黑度的图像（射线底片）。
从而检查出缺陷的种类、大小和分布状况等，并确定工件的质量等级[9]。
射线检测的原理和医学上做的X射线原理是是相同的，一般不会对人体造成伤害。
友情提示一下：打算造人的朋友，体检的时候不要做这个项目。
祝君好孕。
O(∩_∩)O射线检测对于体积缺陷（体积状未焊透、气孔、夹渣、疏松、缩孔）检测灵敏度高。
对于面状缺陷（如微细的裂纹、未熔合和面状未焊透）检测灵敏度低。
射线技术分为三级：A级-低灵敏度技术；AB级-中灵敏度技术；B级-高灵敏度技术。
一般情况下，锅炉、压力容器及压力管道对接接头采用AB级进行检测，其支承件和结构件的检测可采用A级。
对关键设备，如材料对裂纹（冷、热、再热、疲劳、应力腐蚀裂纹等）敏感，此时应采用B级检测技术。
射线透照方式分为五种：纵缝透照法、环缝外透法、环缝内透法、双壁双影法和双壁单影法。
根据缺陷的性质和数量，将焊缝分为四个等级[9]：Ⅰ级焊缝内不允许存在裂纹、未熔合、未焊透和条状缺陷；Ⅱ级焊缝内不允许有裂纹、未熔合和未焊透存在；Ⅲ级别焊缝内不允许有裂纹、未熔合以及双面焊或相当于双面焊的全焊透对接焊缝和加垫板单面焊中的未焊透存在；焊缝缺陷超过Ⅲ级者为Ⅳ级。
钢焊缝射线检测质量级别主要是根据由缺陷引起的疲劳强度降低程度来确定。
无损检测介绍
无损检测无损检测（Nondestructive Testing，缩写就是NDT）,工作中也被叫做无损探伤。
是在不损坏工件或原材料工作状态的前提下，对被检验部件的表面和内部质量进行检查的一种检测手段。
无损检测通常被称为无损评估（NDE，non-destructive evaluation），但从技术上讲，它们涵盖的领域略有不同。
NDE 方法通常用于更定量的测量，例如定位缺陷以及提供有关缺陷的测量信息，例如尺寸、形状和方向。
NDE 方法还用于确定材料的物理性能，例如成形性和断裂韧性。
传统的无损检测的方法比较常见的是以下的几种：1、目视检测（VT，Visual and Optical Testing）这是最基本的无损检测方法，范围从简单的肉眼目视检查到计算机控制的远程摄像系统。
这些设备能够自动识别和测量组件的特征。
2、射线照相法（RT，Radiographic Testing）工业射线照相涉及使用辐射穿透测试对象来识别缺陷或检查内部特征。
X 射线通常用于较薄或密度较小的材料，而伽马射线则用于较厚或较密的材料。
辐射穿过被检查的物体到达胶片等记录介质上，生成的阴影图可识别厚度和密度变化等特征。
3、超声波检测（UT，Ultrasonic Testing）该方法涉及将超高频声波传输到材料上，然后将其返回到接收器（可以在视觉显示器上呈现）。
如果材料特性存在缺陷或变化，这些反射将记录不同的声密度和速度。
最常见的UT 技术是脉冲回波。
4、磁粉检测（MT，Magnetic Particle Testing）该方法用于定位铁磁材料中的表面和近表面缺陷或缺陷。
感应磁场后，表面会撒上铁颗粒（干燥或悬浮在液体溶液中），这些铁颗粒也可能是有色或荧光的。
如果存在不连续性，它将扰乱磁场的流动并迫使部分磁场在表面泄漏，从而使检查人员能够明显地识别缺陷。
5、渗透检测（PT，Penetrant Testing）渗透检测法涉及用含有可见或荧光染料的溶液涂覆干净的测试物体。
无损探伤的五种检测方式
无损探伤的五种检测方式无损检测就是利用声、光、磁和电等特性，在不损害或不影响被检对象使用性能的前提下，检测被检对象中是否存在缺陷或不均匀性，给出缺陷的大小、位置、性质和数量等信息，进而判定被检对象所处技术状态（如合格与否、剩余寿命等）的所有技术手段的总称无损检测是指对材料或工件实施一种不损害或不影响其未来使用性能或用途的检测手段。
无损探伤的五种检测方式:超声检测Ultrasonic Testing（缩写UT）；射线检测Radiographic Testing（缩写RT）；磁粉检测Magnetic particle Testing（缩写MT）；渗透检测Penetrant Testing （缩写PT）；涡流检测Eddy Current Testing （缩写ET）；无损检测检测产品：压力管道：工业压力管道、油气长输管道、工业金属热力管道、工业金属燃气管道压力容器(含气瓶)：电力工业锅炉压力容器、固定式压力容器、移动式压力容器钢结构工程：建筑工程用钢结构、路桥钢结构、水利工程钢结构、电力工程钢结构锅炉：蒸汽锅炉、热水锅炉、有机热载体锅炉起重机械：桥式起重机、门式起重机、塔式起重机、流动式起重机、铁路起重机、门座起重机、桅杆起重机、悬臂式起重机、缆索起重机、轻小型起重机客运索道、大型游乐设施船舶及船用产品：动力装置、舱室设备、甲板机械海上设施水面以上钢结构铸件、钢锻件、紧固件螺栓、螺钉、螺柱和螺母相关无损检测标准GB/T 5616-2014无损检测应用导则GB/T 7704-2017无损检测X射线应力测定GB/T 11343-2008无损检测接触式超声斜射检测GB/T 11344-2008无损检测接触式超声脉冲回波法测厚GB/T 11345-2013焊缝无损检测超声检测技术、检测等级和评定GB/T 12604.1-2005无损检测术语超声检测GB/T 12604.2-2005无损检测术语射线照相检测。
四种无损检测方法对比
四种无损检测方法对比无损检测就是利用声、光、磁和电等特性，在不损害或不影响被检对象使用性能的前提下，检测被检对象中是否存在缺陷或不均匀性，给出缺陷的大小、位置、性质和数量等信息，进而判定被检对象所处技术状态(如合格与否、剩余寿命等) 的所有技术手段的总称。
常用的无损检测方法：超声检测(UT)、磁粉检测(MT)、液体渗透检测(PT)及X射线检测(RT)。
磁粉检测首先来了解一下，磁粉检测的原理。
铁磁性材料和工件被磁化后，由于不连续性的存在，工件表面和近表面的磁力线发生局部畸变，而产生漏磁场，吸附施加在工件表面的磁粉，形成在合适光照下目视可见的磁痕，从而显示出不连续性的位置、形状和大小。
磁粉检测的适用性和局限性有：1、磁粉探伤适用于检测铁磁性材料表面和近表面尺寸很小、间隙极窄目视难以看出的不连续性。
2、磁粉检测可对多种情况下的零部件检测，还可多种型件进行检测。
3、可发现裂纹、夹杂、发纹、白点、折叠、冷隔和疏松等缺陷。
4、磁粉检测不能检测奥氏体不锈钢材料和用奥氏体不锈钢焊条焊接的焊缝，也不能检测铜铝镁钛等非磁性材料。
对于表面浅划伤、埋藏较深洞和与工件表面夹角小于20°的分层和折叠很难发现。
液体渗透检测液体渗透检测的基本原理，零件表面被施涂含有荧光染料或着色染料后，在一段时间的毛细管作用下，渗透液可以渗透进表面开口缺陷中；经去除零件表面多余的渗透液后，再在零件表面施涂显像剂，同样，在毛细管的作用下，显像剂将吸引缺陷中保留的渗透液，渗透液回渗到显像剂中，在一定的光源下（紫外线光或白光），缺陷处的渗透液痕迹被现实，（黄绿色荧光或鲜艳红色），从而探测出缺陷的形貌及分布状态。
渗透检测的优点有：1、可检测各种材料；2、具有较高的灵敏度；3、显示直观、操作方便、检测费用低。
而渗透检测的缺点有：1、不适于检查多孔性疏松材料制成的工件和表面粗糙的工件；2、渗透检测只能检出缺陷的表面分布，难以确定缺陷的实际深度，因而很难对缺陷做出定量评价。
金属无损探伤技术
金属无损探伤技术
金属无损探伤技术是一种在不损坏被检测金属材料或制品的情况下，检测其内部或表面缺陷的技术。
它可以广泛应用于航空航天、核电、石油化工、交通运输等领域。
目前常见的金属无损探伤技术包括：
1. 射线探伤技术：通过使用 X 射线或γ射线穿透被检测物体，检测其内部缺陷的技术。
2. 超声探伤技术：利用超声波在被检测物体中的传播和反射，检测其内部缺陷的技术。
3. 磁粉探伤技术：通过在被检测物体表面施加磁场，使其表面缺陷产生漏磁场，进而检测其表面缺陷的技术。
4. 涡流探伤技术：利用涡流在被检测物体中的感应和传播，检测其表面和近表面缺陷的技术。
5. 渗透探伤技术：通过在被检测物体表面施加渗透剂，使其渗透到缺陷中，然后清洗表面并施加显像剂，使缺陷显示出来的技术。
这些技术各有优缺点，适用于不同的检测对象和检测要求。
在实际应用中，需要根据具体情况选择合适的检测技术，并结合多种技术进行综合检测，以提高检测的准确性和可靠性。
金属无损探伤技术的发展和应用对于保障金属材料和制品的质量和安全具有重要意义。
随着科技的不断进步，金属无损探伤技术也在不断创新和完善，为各行业的发展提供了有力的技术支持。
无损探伤方法
无损探伤方法无损探伤是一种非破坏性的检测技术，它可以在不影响被检测物理性能的情况下，对材料进行内部和表面的缺陷检测。
无损探伤方法在工业生产和科学研究领域有着广泛的应用，能够有效地保障产品质量和安全。
本文将介绍几种常见的无损探伤方法及其原理和应用。
首先，我们来介绍超声波检测技术。
超声波检测是利用超声波在材料中传播的特性来检测材料内部的缺陷。
当超声波遇到材料中的缺陷时，会发生反射和散射，通过检测超声波的传播时间和幅度变化，可以确定缺陷的位置和大小。
超声波检测技术广泛应用于金属、塑料、陶瓷等材料的缺陷检测和质量控制领域。
其次，磁粉探伤是另一种常见的无损探伤方法。
它利用磁场和磁粉的作用来检测材料表面和近表面的缺陷。
在磁场的作用下，磁粉会沿着表面裂纹或疲劳裂纹的方向聚集，形成磁粉堆积，通过观察磁粉堆积的形态和颜色变化，可以判断出缺陷的位置和形状。
磁粉探伤广泛应用于焊接接头、轴承、齿轮等零部件的表面缺陷检测。
此外，涡流检测也是一种常用的无损探伤方法。
涡流检测利用涡流在导体中感应出的涡电流来检测材料中的缺陷。
当涡流遇到材料中的缺陷时，会产生信号的变化，通过检测信号的变化来确定缺陷的位置和性质。
涡流检测广泛应用于金属管道、铝合金零件、铜制品等材料的缺陷检测和质量控制。
总之，无损探伤方法在工业生产和科学研究中有着重要的应用价值。
通过超声波检测、磁粉探伤、涡流检测等方法，可以对材料进行全面、准确的缺陷检测，保障产品质量和安全。
随着科学技术的不断发展，无损探伤方法也在不断完善和创新，将为各行各业提供更加可靠和高效的无损检测解决方案。
常用无损探伤方法的种类
常用无损探伤方法的种类
生产中通过无损检测可以改进制造工艺；降低制造成本；提高产品的可能性；保证设备的安全运行。
常用的无损探伤方法有以下几种：X光射线探伤、超声波探伤、磁粉探伤、渗透探伤、涡流探伤、γ射线探伤、荧光探伤、着色探伤等方法。
射线探伤的基本原理是利用X射线或γ射线在穿透被检物各部分时强度衰减的不同，检测被检物中缺陷的一种无损检测方法。
X射线是在高真空状态下用高速电子冲击阳极靶而产生的。
γ射线是放射性同位素在原子蜕变过程中放射出来的。
两者都是具有高穿透力、波长很短的电磁波。
不同厚度的物体需要用不同能量的射线来穿透，因此要分别采用不同的射线源。
超声波探伤的基本原理是利用超声能透入金属材料的深处，并由一截面进入另一截面时，在界面边缘发生反射的特点来检查零件缺陷的一种方法，当超声波束自零件表面由探头通
至金属内部，遇到缺陷与零件底面时就分别发生反射波来，在萤光屏上形成脉冲波形，根据这些脉冲波形来判断缺陷位置和大小。
磁粉探伤的基本原理是：当工件磁化时，若工件表面有缺陷存在，由于缺陷处的磁阻增大而产生漏磁，形成局部磁场，磁粉便在此处显示缺陷的形状和位置，从而判断缺陷的存在。
着色（渗透）探伤的基本原理是利用毛细现象使渗透液渗入缺陷，经清洗使表面渗透液支除，而缺陷中的渗透残瘤，再利用显像剂的毛细管作用吸附出缺陷中残瘤渗透液而达到检验缺陷的目的。
涡流探伤的基本原理是利用电磁感应原理，使导电的容器元件内产生涡流，当涡流碰到裂纹或缺陷时会迂回通过，从而造成涡流分布紊乱，通过测量涡流的变化量进行检测。
荧光探伤应属于液体渗透探伤的基本原理是利用荧光物质在紫外丝照射下发光的性质，将荧光物质涂在零件表面上，借助荧光检验零件表面缺陷。
无损探伤常用的方法
无损探伤常用的方法无损探伤常用的方法五大常规方法是指射线探伤法、超声波探伤法、磁粉探伤法、涡流探伤法和渗透探伤法。
1、射线探伤方法射线探伤是利用射线的穿透性和直线超声波探伤仪性来探伤的方法。
这些射线虽然不会像可见光那样凭肉眼就能直接察知，但它可使照相底片感光，也可用特殊的接收器来接收。
常用于探伤的射线有x光和同位素发出的γ射线，分别称为x光探伤和γ射线探伤。
当这些射线穿过（照射）物质时，该物质的密度越大，射线强度减弱得越多，即射线能穿透过该物质的强度就越小。
此时，若用照相底片接收，则底片的感光量就小；若用仪器来接收，获得的信号就弱。
因此，用射线来照射待探超声波探伤仪伤的零部件时，若其内部有气孔、夹渣等缺陷，射线穿过有缺陷的路径比没有缺陷的路径所透过的物质密度要小得多，其强度就减弱得少些，即透过的强度就大些，若用底片接收，则感光量就大些，就可以从底片上反映出缺陷垂直于射线方向的平面投影；若用其它接收器也同样可以用仪表来反映缺陷垂直于射线方向的平面投影和射线的透过量。
由此可见，一般情况下，射线探伤是不易发现裂纹的，或者说，射线探伤对裂纹是不敏感的。
因此，射线探伤对气孔、夹渣、未焊透等体积型缺陷*敏感。
即射线探伤适宜用于体积型缺陷探伤，而不适宜面积型缺陷探伤。
2、超声波探伤方法人们的耳朵能直接接收到的声波的频率范围通常是20Hz到20kHz，即音（声）频。
频率低于20Hz的称为次声波，高于20kHz的称为超声波。
工业上常用数兆赫兹超声波来探伤。
超声波频率高，则传播的直线性强，又易于在固体中传播，并且遇到两种不同介质形成的界面时易于反射，这样就可以用它来探伤。
通常用超声波探头与待探工件表面良好的接触，探头则可有效地向工件发射超声波，并能接收（缺陷）界面反射来的超声波，同时转换成电信号，再传输给仪器进行处理超声波探伤仪。
根据超声波在介质中传播的速度（常称声速）和传播的时间，就可知道缺陷的位置。
当缺陷越大，反射面则越大，其反射的能量也就越大，故可根据反射能量的大小来查知各缺陷（当量）的大小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

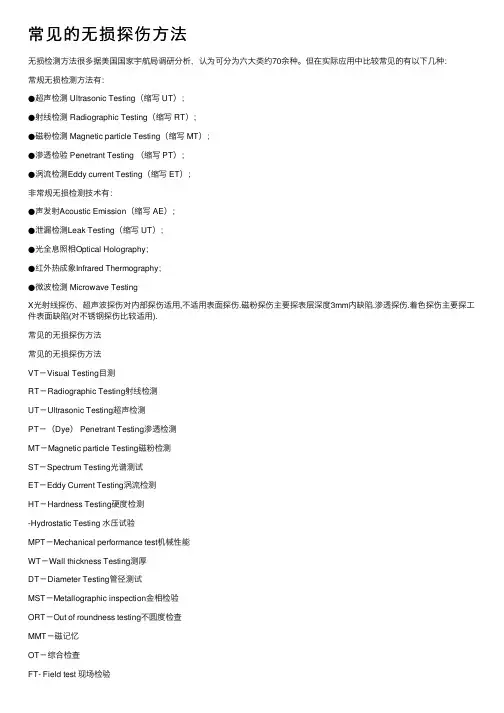

无损检测方法很多据美国国家宇航局调研分析，认为可分为六大类约70余种。
但在实际应用中比较常见的有以下几种：
常规无损检测方法有：
●超声检测 Ultrasonic Testing（缩写 UT）；
●射线检测 Radiographic Testing（缩写 RT）；
●磁粉检测 Magnetic particle Testing（缩写 MT）；
●渗透检验 Penetrant Testing （缩写 PT）；
●涡流检测Eddy current Testing（缩写 ET）；
非常规无损检测技术有：
●声发射Acoustic Emission（缩写 AE）；
●泄漏检测Leak Testing（缩写 UT）；
●光全息照相Optical Holography；
●红外热成象Infrared Thermography；
●微波检测 Microwave Testing
X光射线探伤、超声波探伤对内部探伤适用,不适用表面探伤.磁粉探伤主要探表层深度3mm内缺陷.渗透探伤.着色探伤主要探工件表面缺陷(对不锈钢探伤比较适用).
常见的无损探伤方法
常见的无损探伤方法
VT－Visual Testing目测
RT－Radiographic Testing射线检测
UT－Ultrasonic Testing超声检测
PT－（Dye） Penetrant Testing渗透检测
MT－Magnetic particle Testing磁粉检测
ST－Spectrum Testing光谱测试
ET－Eddy Current Testing涡流检测
HT－Hardness Testing硬度检测
-Hydrostatic Testing 水压试验
MPT－Mechanical performance test机械性能
WT－Wall thickness Testing测厚
DT－Diameter Testing管径测试
MST－Metallographic inspection金相检验
ORT－Out of roundness testing不圆度检查
MMT－磁记忆
OT－综合检查
FT- Field test 现场检验
FN- Field note现场记录
一、RT－Radiographic Testing射线检测
射线照相法（RT）
是指用X射线或g射线穿透试件，以胶片作为记录信息的器材的无损检测方法，该
方法是最基本的，应用最广泛的一种非破坏性检验方法。
1、射线照相检验法的原理：射线能穿透肉眼无法穿透的物质使胶片感光，当X射线或r射线照射胶片时，与普
通光线一样，能使胶片乳剂层中的卤化银产生潜影，由于不同密度的物质对射线的吸收
系数不同，照射到胶片各处的射线能量也就会产生差异，便可根据暗室处理后的底片各
处黑度差来判别缺陷。
2、射线照相法的特点：射线照相法的优点和局限性总结如下： a.可以获得缺陷的直观图像，定性准确，对长度、宽度尺寸的定量也比较准确；
b.检测结果有直接记录，可长期保存；
c. 对体积型缺陷（气孔、夹渣、夹钨、烧穿、咬边、焊瘤、凹坑等）检出率很高，对面积型缺陷（未焊透、未熔合、裂纹等），如果照相角度不适当，容易漏检；
d.适宜检验厚度较薄的工件而不宜较厚的工件，因为检验厚工件需要高能量的射线设备，而且随着厚度的增加，其检验灵敏度也会下降；
e.适宜检验对接焊缝，不适宜检验角焊缝以及板材、棒材、锻件等；
f.对缺
陷在工件中厚度方向的位置、尺寸（高度）的确定比较困难； g.检测成本高、速度慢； h.具有辐射生物效应， 无损检测超声波探伤仪
能够杀伤生物细胞，损害生物组织，危及生物器官的正常功能。
总的来说，RT的
特性是——定性更准确，有可供长期保存的直观图像，总体成本相对较高，而且射线对
人体有害，检验速度会较慢。
无损检测X光机 用于工业部门的工业检测X光
机通常为工业无损检测X光机（无损耗检测），此类便携式X光机可 以检测各类工业元
器件、电子元件、电路内部。
例如插座插头橡胶内部线路连接，二极管内部焊接等的检测。
BJI-X Z、BJI-UC等工业检测X光机是可连接电脑进行图像处理的X光机，此类工业
检测便携式X光机为工厂家电维修领域提供了出色的解决方案。
二、UT－Ultrasonic Testing超声检测
超声波检测（UT）
1、超声波检测的定义：通过超声波与试件相互作用，就反射、透 无损检测设备
射和散射的波进行研究，对试件进行宏观缺陷检测、几何特性测量、组织结构和力学性
能变化的检测和表征，并进而对其特定应用性进行评价的技术。
2、超声波工作的
原理：主要是基于超声波在试件中的传播特性。
a.声源产生超声波，采用一定的方式使超声波进入试件； b.超声波在试件中传播并与试件材料以及其中的缺陷相互作用，使其传播方向或特征被改变； c.改变后的超声波通过检测设备被接收，并可对其进行处理和分析； d.根据接收的超声波的特征，评估试件本身及其内部是否存在缺陷及缺陷的特性。
3、超声波检测的优点： a.适用于金属、非金属和复合材料等多种制件的无损检测； b.穿透能力强，可对较大厚度范围内的试件内部缺陷进行检测。
如对金属材料，可检测厚度为1～2mm的薄壁管材和板材，也可检测几米长的钢锻件； c.缺陷定位较准确； d.对面积型缺陷的检出率较高； e.灵敏度高，可检测试件内部尺寸很小的缺陷； f.检测成本低、速度快，设备轻便，对人体及环境无害，现场使用较方便。
4、超声波检测的局限性： a.对试件中的缺陷进行精确的定性、定量仍须作深入研究； b.对具有复杂形状或不规则外形的试件进行超声检测有困难； c.缺陷的位置、取向和形状对检测结果有一定影响； d.材质、晶粒度等对检测有较大影响； e.以常用的手工A型脉冲反射法检测时结果显示不直观，且检测结果无直接见证记录。
5、超声检测的适用范围： a.从检测对象的材料来说，可用于金属、非金属和复合材料； b.从检测对象的制造工艺来说，可用于锻件、铸件、焊接件、胶结件等； c.从检测对象的形状来说，可用于板材、棒材、管材等； d.从检测对象的尺寸来说，厚度可小至1mm，也可大至几米； e.从
缺陷部位来说，既可以是表面缺陷，也可以是内部缺陷。
三、 PT－（Dye） Penetrant Testing渗透检测
渗透检测（PT）
1.液体渗透检测的基本原理：零件表面被施涂含有荧光染料或着色染料的渗透剂后，在
毛细管作用下，经过一段时间，渗透液可以渗透进表面开口缺陷中；经去除零件表面多
余的渗透液后，再在零件表面施涂显像剂，同样，在毛细管的作用下，显像剂将吸引缺
陷中保留的渗透液，渗透液回渗到显像剂中，在一定的光源下（紫外线光或白光），缺
陷处的渗透液痕迹被现实，（黄绿色荧光或鲜艳红色），从而探测出缺陷的形貌及分布
状态。
2.渗透检测的优点： a.可检测各种材料，金属、非金属材料；磁性、
非磁性材料；焊接、锻造、轧制等加工方式； b.具有较高的灵敏度（可发现
0.1μm宽缺陷） c.显示直观、操作方便、检测费用低。
3.渗透检测的缺点及
局限性： a.它只能检出表面开口的缺陷； b.不适于检查多孔性疏松材料制成
的工件和表面粗糙的工件； c.渗透检测只能检出缺陷的表面分布，难以确定缺陷的实际深度，因而很难对缺陷做出定量评价。
检出结果受操作者的影响也较大。
四、ET－Eddy Current Testing涡流涡流检测
涡流检测（ET）
1.涡流检测的基本原理：将通有交流电的线圈置于待测的金属板上或套在待测的金属管外（见图）。
这时线圈内及其附近将产生交变磁场，使试件中产生呈旋涡状的感应交变电流，称为涡流。
涡流的分布和大小，除与线圈的形状和尺寸、交流电流的大小和频率等有关外，还取决于试件的电导率、磁导率、形状和尺寸、与线圈的距离以及表面有无裂纹缺陷等。
因而，在保持其他因素相对不变的条件下，用一探测线圈测量涡流所引起的磁场变化，可推知试件中涡流的大小和相位变化，进而获得有关电导率、缺陷、材质状况和其他物理量(如形状、尺寸等)的变化或缺陷存在等信息。
但由于涡流是交变电流，具有集肤效应，所检测到的信息仅能反映试件表面或近表面处的情况。
2.应用：按试件的形状和检测目的的不同，可采用不同形式的线圈,通常有穿过式、探头式和插入式线圈3种。
穿过式线圈用来检测管材、棒材和线材，它的内径略大于被检物件，使用时使被检物体以一定的速度在线圈内通过，可发现裂纹、夹杂、凹坑等缺陷。
探头式线圈适用于对试件进行局部探测。
应用时线圈置于金属板、管或其他零件上，可检查飞机起落撑杆内筒上和涡轮发动机叶片上的疲劳裂纹等。
插入式线圈也称内部探头，放在管子或零件的孔内用来作内壁检测，可用于检查各种管道内壁的腐蚀程度等。
为了提高检测灵敏度，探头式和插入式线圈大多装有磁芯。
涡流法主要用于生产线上的金属管、棒、线的快速检测以及大批量零件如轴承钢球、汽门等的探伤（这时除涡流仪器外尚须配备自动装卸和传送的机械装置）、材质分选和硬度测量，也可用来测量镀层和涂膜的厚度。
3.优缺点：涡流检测时线圈不需与被测物直接接触，可进行高速检测,易于实现自动化,但不适用于形状复杂的零件,而且只能检测导电材料的表面和近表面缺陷,检测结果也易于受到材料本身及其他因素的干扰。
五、HT－Hardness Testing硬度检测
六、VT－Visual Testing目测
学变化的情况下进行无损探伤。
