半导体器件原理与工艺
《半导体器件与工艺》课件
晶圆制备
切割
将大块单晶硅切割成小片,得到晶圆。
研磨
对晶圆表面进行研磨,以降低表面粗糙度。
抛光
通过化学和机械作用对晶圆表面进行抛光,使其 表面更加光滑。
薄膜沉积
物理气相沉积
通过物理方法将材料气化并沉积在晶圆表面,如真空 蒸发镀膜。
化学气相沉积
通过化学反应将材料沉积在晶圆表面,如金属有机化 学气相沉积。
有巨大的应用潜力。
制程技术进步
纳米尺度加工
随着制程技术的不断进步,半导体器件的特征尺寸不断缩小,目前已进入纳米尺度。纳米 尺度加工技术面临着诸多挑战,如表面效应、量子效应和隧穿效应等,需要不断探索新的 加工方法和材料体系。
异质集成技术
通过将不同材料、结构和工艺集成在同一芯片上,可以实现高性能、多功能和低成本的半 导体器件。异质集成技术需要解决材料之间的界面问题、应力问题和工艺兼容性问题等。
可靠性试验
对芯片进行各种环境条件下的可靠性试验,如温度循环、湿度、振动等。
失效分析
对失效的芯片进行失效分析,找出失效原因,以提高芯片的可靠性。
05 半导体工艺发展趋势与挑 战
新型材料的应用
01
硅基材料
作为传统的半导体材料,硅基材料在集成电路制造中仍占据主导地位。
随着技术的不断发展,硅基材料的纯度、结晶度和性能不断提升,为半
柔性电子技术
柔性电子技术是将电子器件制作在柔性基材上的技术,具有可弯曲、可折叠、可穿戴等优 点。柔性电子技术在智能终端、可穿戴设备、医疗健康等领域具有广泛的应用前景。
可靠性及成品率问题
可靠性问题
随着半导体器件的特征尺寸不断缩小,可靠 性问题日益突出。需要加强可靠性研究,建 立完善的可靠性评价体系,提高半导体器件 的长期稳定性。

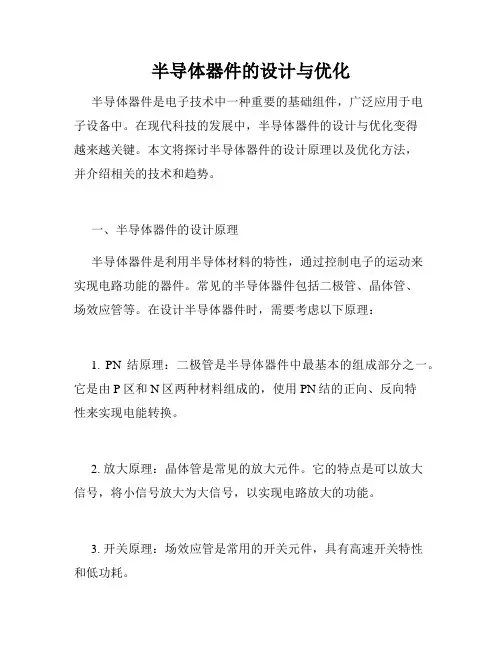

半导体器件的设计与优化
半导体器件的设计与优化半导体器件是电子技术中一种重要的基础组件,广泛应用于电子设备中。
在现代科技的发展中,半导体器件的设计与优化变得越来越关键。
本文将探讨半导体器件的设计原理以及优化方法,并介绍相关的技术和趋势。
一、半导体器件的设计原理半导体器件是利用半导体材料的特性,通过控制电子的运动来实现电路功能的器件。
常见的半导体器件包括二极管、晶体管、场效应管等。
在设计半导体器件时,需要考虑以下原理:1. PN结原理:二极管是半导体器件中最基本的组成部分之一。
它是由P区和N区两种材料组成的,使用PN结的正向、反向特性来实现电能转换。
2. 放大原理:晶体管是常见的放大元件。
它的特点是可以放大信号,将小信号放大为大信号,以实现电路放大的功能。
3. 开关原理:场效应管是常用的开关元件,具有高速开关特性和低功耗。
二、半导体器件的设计方法在半导体器件的设计过程中,需要注意以下几个方面:1. 材料选择:根据设计需求,选择合适的半导体材料。
常见的有硅、锗、砷化镓等。
材料的选择将对器件的性能和特性产生直接影响。
2. 结构设计:根据器件的功能需求,设计合适的器件结构。
结构的设计包括电极的位置和形状、导体通路的设计等。
3. 参数优化:在设计过程中,需要根据需求对器件的参数进行优化。
例如,优化材料的掺杂浓度、结构的尺寸等参数,以获得更好的性能。
4. 热管理:半导体器件在工作过程中会产生热量,需要进行热管理。
在设计中要考虑器件的散热性能,以避免过热导致器件损坏。
三、半导体器件的优化方法为了提高半导体器件的性能和可靠性,可以采用以下优化方法:1. 工艺优化:通过改进器件的制造工艺,提高器件的性能和可靠性。
例如,采用更精细的光刻工艺来实现更小尺寸的器件,提高器件的速度和密度。
2. 材料优化:选择更高性能的材料,提高器件的工作效率。
例如,使用III-V族化合物半导体材料来制造高频器件,提高器件的频率响应。
3. 结构优化:通过改进器件的结构设计,提高器件的性能。
半导体工作原理
半导体工作原理半导体是一种具有特殊导电性质的物质,其工作原理是通过控制电子在晶体内的运动来实现电流的流动和信号的传输。
本文将从半导体的基本结构、载流子的行为、PN结的作用以及半导体器件的应用等方面来详细介绍半导体的工作原理。
一、半导体的基本结构半导体的基本结构是由正负离子构成的晶体,其中正离子称为“空穴”,负离子称为“电子”。
半导体的原子排列非常有序,形成了一个晶体结构,使得半导体具有特殊的电学性质。
半导体可以分为P型半导体和N型半导体。
P型半导体中,掺杂了少量的三价杂质原子(如硼、铝等),使得半导体中原本的四价原子失去一个电子,形成一个空穴。
因此,P型半导体中的主要载流子是空穴。
N型半导体中,掺杂了少量的五价杂质原子(如磷、锑等),使得半导体中多出一个电子。
因此,N型半导体中的主要载流子是电子。
二、载流子的行为在半导体中,载流子的行为直接决定了电流的流动方式和特性。
当半导体中没有外加电压时,P型半导体中的空穴和N型半导体中的电子会通过热运动发生扩散,从而形成电荷分布不均匀的区域。
这个区域称为PN结。
当在PN结上加上正向偏压时,P型半导体的空穴会向前推进,N 型半导体的电子会向后推进,两种载流子在PN结区域相互结合,形成一个电子和空穴的复合区域,这个区域称为耗尽层。
在耗尽层内,电子和空穴复合并释放出能量,形成一个电场,阻碍进一步的电子和空穴的扩散。
当在PN结上加上反向偏压时,P型半导体的空穴会被引向N型半导体,N型半导体的电子会被引向P型半导体。
这样,PN结两侧的载流子会被电场阻止,形成一个无法通过的屏障,这个屏障称为势垒。
三、PN结的作用PN结是半导体器件中最基本的结构,具有重要的作用。
在二极管中,PN结的作用是实现电流的单向导通。
当二极管的正向偏压大于势垒电压时,电子和空穴能够克服势垒,通过PN结,形成电流的流动。
而当二极管的反向偏压大于势垒电压时,PN结的势垒会变得更高,电子和空穴无法克服势垒,电流无法通过,实现了电流的截止。
半导体器件原理和工艺2
半导体器件
晶体管的频率特性---小信号模型
▪ 小信号工作条件:
➢ 输入信号电压以及输出信号电压都远小于热电压 (kT/q)
vBE VBE vbe iC IC ic
半导体器件
小信号模型-1
i1
i2
v1
T
v2
短路输入导纳 短路反向跨导纳
短路正向跨导纳 短路输出导纳
半导体器件
h参数 短路输入阻抗
小信号模型-2
短路正向电流传输系 数、即电流增益
开路反向电压传输系 数,即电压反馈系致
半导体器件
开路输出导纳
小信号模型-3
共发射极h参数等效电路
b vbe
c vce e
半导体器件
小信号等效电路
▪ 混合模型
g
-g
gm
go
由E-M方程:
正向有源区
半导体器件
混合模型-1
▪ 跨导gm
1. gm正比于Ic,反比于T。 2. gm只决定于工作电流及工作温度,与器件所用材
半导体器件
Bardeen, Brattain, and Schockley 获1956年诺贝尔物理奖
晶体管的特性
半导体器件
半导体器件
理想NPN掺杂分布
▪ 集电结外延, 发射结离子 注入
eb
半导体器件
c
晶体管的静电特性
▪ 两个独立的PN结构成
N+
P
N
半导体器件
背靠背二极管
半导体器件
工作原理
半导体器件
特征频率和截止频率
▪ 特征频率fT和截止频率f 是根据hFE随频率的变化 关系定义的
半导体器件
特征频率和截止频率-1
半导体器件物理与工艺笔记
半导体器件物理与工艺笔记半导体器件物理与工艺是一个关于半导体器件的科学领域,主要研究半导体材料的性质、器件的物理原理以及制造工艺等方面的知识。
以下是一些关于半导体器件物理与工艺的笔记:1. 半导体基本概念:- 半导体是指在温度较高时表现出导电性的材料,但在室温下又是非导体的材料。
- 半导体材料有两种类型:N型半导体和P型半导体。
N型半导体是掺杂了电子供体(如磷或砷)的半导体,P型半导体是掺杂了空穴供体(如硼或铝)的半导体。
2. PN结:- PN结是由N型半导体和P型半导体通过扩散而形成的结构。
- 在PN结中,N区的自由电子从N区向P区扩散,而P区的空穴从P区向N区扩散,产生了电子-空穴对的复合,形成正负离子层。
- 在PN结的平衡态下,电子从N区向P区扩散的电流等于空穴从P区向N区扩散的电流,从而形成零电流区域。
3. PN结的运行状态:- 正向偏置:将P区连接到正电压,N区连接到负电压,使PN结变突。
此时,电子从N区向P区流动,空穴从P区向N区流动,形成正向电流。
- 反向偏置:将P区连接到负电压,N区连接到正电压。
此时,电子从P区向N区流动,空穴从N区向P区流动,形成反向电流。
- 断电区:当反向电压超过一定电压(称为击穿电压)时,PN结会进入断电区,电流急剧增加。
4. 半导体器件制造工艺:- 掺杂:在制造半导体器件时,需要将掺杂剂(如磷、硼等)加入到半导体材料中,改变半导体的电子结构,使其成为N型或P型半导体。
- 光刻:通过光刻技术,在半导体材料表面上制作出微小的图案,用于制造电路中的导线和晶体管等元件。
- 氧化:将半导体材料置于高温下与氧气反应,形成一层硅氧化物薄膜,用于对半导体器件进行绝缘和隔离。
- 金属沉积:将金属材料沉积在半导体材料上,用于制造电子元件中的金属电极。
- 焊接:将多个半导体器件通过焊接技术连接在一起,形成电子电路。
这些只是半导体器件物理与工艺的一部分内容,该领域还涉及到更深入的知识和技术。
半导体物理器件与工艺
半导体物理器件与工艺
半导体物理器件是指半导体材料制成的各种电子器件,如二极管、晶体管、MOSFET(金属氧化物半导体场效应晶体管)、集成电路等。
半导体物理器件的工艺是指制造这些器件所需要的各种工艺流程和技术。
半导体物理器件制造的工艺一般包括以下几个主要步骤:
1. 半导体材料的制备:制备各种半导体材料,如硅(Si)、砷化镓(GaAs)等,通过材料的选择和加工使其具备特定的电性能。
2. 晶体生长:将高纯度的半导体材料溶解在溶液中,通过控制温度和其它参数,使溶液中的半导体逐渐结晶,生长成大块的单晶体。
3. 材料的纯化和掺杂:通过化学和物理的方法,对半导体材料进行纯化,去除杂质和不纯物质,并注入适量的杂质原子,以改变材料的电性能。
4. 芯片加工:将单晶材料切割成适当的形状和尺寸,并对其进行表面处理和多次层刻蚀,形成器件的结构和特征。
5. 金属电极的沉积和连接:在器件表面沉积一层薄金属,用于连接电路和提供电流和电压,通过蒸镀或者化学气相沉积的方法进行。
6. 寄生元件的制备:在器件的制造过程中,可能会在器件结构
中引入一些与电路功能无关的电阻、电容等寄生元件,需要进行相应的工艺处理。
7. 打薄和封装:通过薄化原件和封装,保护器件表面,防止氧化和损坏,并为器件提供连接和安装的接口。
通过以上的工艺步骤,可以制造出各种性能优良的半导体器件,如高速、低功耗和高集成度的集成电路,用于智能手机、计算机和通信设备等各种电子产品中。
纳米半导体器件原理、集成芯片制造工艺原理
纳米半导体器件原理、集成芯片制造工艺原理下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!引言纳米半导体器件是当今电子科技领域的热点之一,其原理和制造工艺对于现代电子产品的发展具有重要意义。
半导体器件的工作原理和应用
半导体器件的工作原理和应用半导体器件是现代电子技术中至关重要的组成部分,在各个领域都起到了关键作用。
本文将探讨半导体器件的工作原理和应用,并深入了解其在电子领域的重要性。
一、半导体器件的工作原理半导体器件的工作原理是基于半导体材料特殊的电学性质。
它主要依靠两种半导体材料之间的p-n结构来实现电流的控制和放大。
1. p-n结构p-n结构是指半导体材料分为两部分:p型和n型。
p型半导体是指掺杂了三价杂质的半导体,如硼(B);n型半导体是指掺杂了五价杂质的半导体,如磷(P)。
当p型和n型半导体通过特殊工艺技术组合在一起时,形成了p-n结构。
2. 电子和空穴在p-n结构中,p型半导体中的电子浓度比空穴浓度高,而n型半导体中的空穴浓度比电子浓度高。
这种不均衡状态导致了电子和空穴的自由运动。
当p-n结构两端加上电压时,电子从n型区域流向p型区域,而空穴则相反。
这个过程形成了电流。
3. 芯片和晶体管半导体器件中,最常见的包括芯片和晶体管。
芯片是由数以千计的微小晶体管组成的集成电路。
晶体管是由三层材料构成的,包括发射极、基极和集电极。
通过对基极区域施加电压,晶体管能够控制电流的通断。
二、半导体器件的应用半导体器件凭借其独特的性能和功能,被广泛应用于各个领域。
1. 通信领域在通信领域,半导体器件被用于制造高频率的调制器和解调器,以及无线通信设备中的功率放大器。
此外,半导体器件还用于制作光纤通信系统中的激光二极管和探测器。
2. 汽车领域在现代汽车中,半导体器件被广泛应用于车载系统和电子控制单元(ECU)。
例如,半导体器件被用于发动机管理系统、车载娱乐系统和安全气囊系统等。
这些器件的使用提高了汽车的性能和安全性。
3. 医疗领域在医疗设备中,半导体器件有助于实现更高精度的监测和诊断。
例如,用于心电图仪、血压监测仪和血糖仪等设备中的传感器。
此外,半导体器件还广泛应用于医疗成像设备中的X射线和核磁共振成像系统。
4. 太阳能能源半导体器件也在太阳能能源领域发挥着重要作用。
trac半导体工艺
trac半导体工艺Trac半导体工艺:实现半导体器件的精确制造导语:半导体工业是现代科技产业中最具活力和发展潜力的行业之一。
在半导体制造过程中,工艺技术起到了至关重要的作用。
Trac 半导体工艺是一种先进的工艺技术,可以实现对半导体器件的精确制造和精细控制。
本文将介绍Trac半导体工艺的原理、应用和优势。
一、Trac半导体工艺的原理Trac是Trusted Adaptive Chip的缩写,意为可信任的自适应芯片。
该工艺技术在半导体器件制造过程中,通过采用自适应的制造方法和一系列的信号检测与修正措施,实现对半导体芯片的制造和控制的精确性和稳定性。
Trac半导体工艺主要包括以下几个关键原理:1. 传感器信号检测:利用精密的传感器,实时检测半导体器件制造过程中的各种参数,如温度、湿度、压力等。
通过监控和分析这些信号,可以及时发现制造过程中的异常,并采取相应的措施进行修正。
2. 自适应控制:根据检测到的信号,自动调整工艺条件和制造参数,以保证器件的质量和稳定性。
例如,当温度过高时,可以自动降低加热功率,以防止器件破损或性能下降。
3. 可信任性保护:在Trac半导体工艺中,为了保证器件和制造过程的可信任性,采用了多层次的安全措施,包括数据加密、访问控制、漏洞修复等。
这样可以防止非法访问和篡改,保证制造过程的可追溯性和安全性。
二、Trac半导体工艺的应用Trac半导体工艺主要应用于芯片制造和集成电路设计过程中。
通过采用Trac工艺,可以实现以下几个方面的优化和改进:1. 器件制造的精确性:利用Trac半导体工艺,可以精确控制各种制造参数,如沉积速率、掺杂浓度、膜厚等。
这样可以提高器件的尺寸一致性和性能一致性,减少制造难度和成本。
2. 工艺控制的稳定性:通过实时监测和自适应调整,Trac半导体工艺可以及时发现并修正制造过程中的异常。
这样可以提高工艺的稳定性,减少器件的批次差异和不良率。
3. 设计与制造的协同性:Trac半导体工艺将制造过程与设计环境相结合,可以实现设计与制造的无缝对接。
半导体基础知识和半导体器件工艺
半导体基础知识和半导体器件工艺第一章半導體基礎知識通常物質根據其導電性能不同可分成三類。
第一類爲導體,它可以很好的傳導電流,如:金屬類,銅、銀、鋁、金等;電解液類:NaCl水溶液,血液,普通水等以及其他一些物體。
第二類爲絕緣體,電流不能通過,如橡膠、玻璃、陶瓷、木板等。
第三類爲半導體,其導電能力介於導體和絕緣體之間,如四族元素Ge鍺、Si矽等,三、五族元素的化合物GaAs砷化鎵等,二、六族元素的化合物氧化物、硫化物等。
物體的導電能力可以用電阻率來表示。
電阻率定義爲長1釐米、截面積爲1平方釐米的物質的電阻值,單位爲歐姆*釐米。
電阻率越小說明該物質的導電性能越好。
通常導體的電阻率在10-4歐姆*釐米以下,絕緣體的電阻率在109歐姆*釐米以上。
半導體的性質既不象一般的導體,也不同于普通的絕緣體,同時也不僅僅由於它的導電能力介於導體和絕緣體之間,而是由於半導體具有以下的特殊性質:(1) 溫度的變化能顯著的改變半導體的導電能力。
當溫度升高時,電阻率會降低。
比如Si在200℃時電阻率比室溫時的電阻率低幾千倍。
可以利用半導體的這個特性製成自動控制用的熱敏元件(如熱敏電阻等),但是由於半導體的這一特性,容易引起熱不穩定性,在製作半導體器件時需要考慮器件自身産生的熱量,需要考慮器件使用環境的溫度等,考慮如何散熱,否則將導致器件失效、報廢。
(2) 半導體在受到外界光照的作用是導電能力大大提高。
如硫化鎘受到光照後導電能力可提高幾十到幾百倍,利用這一特點,可製成光敏三極管、光敏電阻等。
(3) 在純淨的半導體中加入微量(千萬分之一)的其他元素(這個過程我們稱爲摻雜),可使他的導電能力提高百萬倍。
這是半導體的最初的特徵。
例如在原子密度爲5*1022/cm3的矽中摻進大約5X1015/cm3磷原子,比例爲10-7(即千萬分之一),矽的導電能力提高了幾十萬倍。
物質是由原子構成的,而原子是由原子核和圍繞它運動的電子組成的。
電子很輕、很小,帶負電,在一定的軌道上運轉;原子核帶正電,電荷量與電子的總電荷量相同,兩者相互吸引。
半导体工艺制造技术的原理与
半导体工艺制造技术的原理与应用半导体工艺制造技术的原理与应用半导体工艺制造技术是指将半导体材料加工成各种器件的技术过程。
随着科技的快速发展,半导体工艺制造技术在电子产业中发挥着重要的作用。
本文将介绍半导体工艺制造技术的原理和应用。
一、半导体工艺制造技术的原理半导体工艺制造技术的原理主要涉及到半导体材料的特性和制造工艺的基本原理。
1. 半导体材料的特性半导体材料具有介于导体和绝缘体之间的电导率。
这是由于半导体材料的能带结构决定的。
在半导体材料中,价带是最高的完全占据能级,而导带是最低的未占据能级。
两者之间的能量间隙称为禁带宽度。
半导体材料的导电性取决于禁带宽度的大小。
2. 制造工艺的基本原理半导体器件的制造过程主要包括沉积、光刻、蚀刻、扩散和离子注入等步骤。
(1)沉积:沉积是将材料沉积在基片上形成薄膜的过程。
常用的沉积方法有化学气相沉积(CVD)和物理气相沉积(PVD)等。
(2)光刻:光刻是通过光刻胶和光刻机将图案转移到基片上的过程。
光刻胶会在紫外线曝光后发生化学反应,形成图案。
(3)蚀刻:蚀刻是通过化学反应将不需要的材料从基片上去除的过程。
常用的蚀刻方法有湿蚀刻和干蚀刻等。
(4)扩散:扩散是将杂质掺入半导体材料中,改变材料的电性质的过程。
常用的扩散方法有固相扩散和液相扩散等。
(5)离子注入:离子注入是将离子注入到半导体材料中,形成特定的杂质区域的过程。
离子注入可以改变材料的电性能。
二、半导体工艺制造技术的应用半导体工艺制造技术在电子产业中有着广泛的应用,主要体现在以下几个方面:1. 集成电路制造集成电路是半导体工艺制造技术的重要应用领域之一。
通过将不同的电子器件集成在一个芯片上,实现了电子元件的微型化和高集成度。
集成电路制造技术的不断发展,使得计算机、手机、平板电脑等电子产品的性能和功能不断提升。
2. 太阳能电池制造太阳能电池是利用半导体材料的光电转换效应将太阳能转化为电能的装置。
半导体工艺制造技术在太阳能电池的制造过程中起到了至关重要的作用。
半导体制程及原理介绍
半导体制程及原理介绍半导体是一种介于导体和绝缘体之间的材料,具有优良的电气特性。
在现代电子技术中,半导体材料被广泛应用于电子器件和集成电路中。
半导体器件的制造过程被称为半导体制程,本文将介绍半导体制程的工艺流程,以及制作半导体器件时涉及到的原理和技术。
半导体工艺流程半导体制程包含多个工序,一般分为六个步骤:1.前工艺:前工艺包含晶圆清洗、分切、抛光和衬底烘烤。
在这一阶段,旨在确保晶圆表面光滑无瑕疵,为后续的工艺提供良好的基础。
2.沉积工艺:沉积工艺主要包括化学气相沉积和物理气相沉积。
这个步骤的主要目的是对晶圆表面进行原子层沉积,形成薄膜,如硅酸盐。
3.光刻工艺:光刻工艺是在晶圆上印刷图案的过程,主要利用紫外光照射。
这个步骤的目的是在晶圆表面添加一层遮光剂,以保护晶圆的某些区域,防止化学腐蚀。
4.蚀刻工艺:蚀刻工艺是“刻蚀”晶圆表面的化学过程,一般利用氢氟酸蚀刻掉不需要的部分。
这个步骤的目的是通过蚀刻去除遮光剂之外的区域,形成所需的结构。
5.离子注入:离子注入工艺是向晶圆表面注入离子,以改变其电学性质。
这个步骤的目的是在特定区域(如接线)注入特定的材料,从而改变半导体的导电性能。
6.后工艺:后工艺包括切割晶圆、清洗、烧结蓝宝石和金属连接。
这个步骤的目的是完成器件的制造过程,并确保器件能够正常工作。
半导体器件的制作原理半导体制程中的制作原理是在半导体材料内部控制杂质浓度,从而控制其导电性能,从而制造高性能的半导体器件。
半导体材料通常分为p型半导体和n型半导体。
p型半导体中掺杂的杂质主要是硼、铝和镓,n型半导体中掺杂的杂质主要是砷、锑和磷。
在p型半导体和n型半导体中,杂质浓度的差异导致了不同的载流子浓度和导电性能。
当p型半导体和n型半导体结合时,形成了PN结构。
在PN结构中存在一个空间电荷区,该区域是导体和绝缘体之间的过渡区域,称为“耗尽层”。
PN结构中的电子可以从n型半导体流向p型半导体,形成电流。
半导体器件原理
半导体器件原理一、引言半导体器件是现代电子技术中最为重要的组成部分之一。
它具有导电性介于导体和绝缘体之间的特点,能够控制电流的流动。
半导体器件的原理是基于半导体材料的特性和结构设计而来的,它们的工作原理和性能直接影响着电子设备的性能和功能。
二、半导体材料的特性半导体材料是指在一定条件下,它的电导率介于导体和绝缘体之间的材料。
半导体材料的特性主要由其原子晶体结构和能带结构决定。
在半导体材料中,原子之间的共价键形成了共价键带,而导电性主要由材料中的自由电子和空穴贡献。
在纯净的半导体材料中,自由电子和空穴的浓度相等,称为本征半导体。
三、PN结的形成与原理PN结是半导体器件中最基本的结构之一。
它由一个P型半导体和一个N型半导体通过扩散过程形成。
在PN结中,P型半导体中的杂质原子释放出电子,形成多余的电荷,形成正电荷;N型半导体中的杂质原子释放出电子,形成多余的电荷,形成负电荷。
当P型半导体和N型半导体接触时,由于电子的扩散,形成了一个电子浓度梯度。
在P型半导体中,电子从高浓度区向低浓度区扩散;在N 型半导体中,空穴从高浓度区向低浓度区扩散。
这导致了形成了一个电子浓度梯度和一个空穴浓度梯度,从而形成了一个电场。
这个电场被称为内建电场,它阻止进一步的扩散,形成了一个稳定的平衡态。
四、PN结的正向偏置和反向偏置PN结在正向偏置和反向偏置下具有不同的特性。
在正向偏置下,P 型半导体的正电荷和N型半导体的负电荷会相互吸引,使得电子和空穴重新结合,形成电流。
这种情况下,PN结呈现出低电阻的特性,可以导电。
而在反向偏置下,P型半导体的正电荷和N型半导体的负电荷会相互排斥,阻止电子和空穴的结合。
这种情况下,PN 结呈现出高电阻的特性,不导电。
五、半导体器件的应用半导体器件在现代电子技术中有广泛的应用。
最常见的半导体器件包括二极管、三极管、场效应晶体管等。
二极管是由P型和N型半导体材料组成的,具有单向导电性;三极管是由三个掺杂不同的半导体层叠而成的,具有放大和开关功能;场效应晶体管是利用电场的作用来控制电流的流动。
半导体器件的物理学与制造工艺
半导体器件的物理学与制造工艺半导体器件是现代电子领域中最重要的组成部分之一,它在电子计算、通讯、信息处理等领域具有不可替代的地位。
半导体器件的核心是半导体材料,它们的物理学特性和制造工艺成为了半导体器件的研究重点。
一、半导体材料的物理学特性半导体材料是指电子结构介于导体和绝缘体之间的材料,其电导率随离子掺杂浓度的变化而变化。
掺杂则是指在材料中加入掺杂元素以改变材料原子团簇的电性,从而达到调控其电导率的目的。
掺杂通常有两种类型:n型掺杂和p型掺杂。
在n型材料中,掺有少量五价元素(如磷、砷等)取代四价材料中的硅,它们多带一个电子。
这使得材料中带负电子的浓度增加,电子成为了主要载流子。
在p型材料中,掺有少量三价元素(如铝、硼等)取代硅,形成空穴。
空穴在材料中运动,从而形成了主要的载流子。
n型和p型半导体材料通过p-n结构组合在一起可以形成半导体器件,其中最著名的有二极管、场效应管、晶体管等。
二、半导体器件的制造工艺1、晶体生长:半导体器件的制造是从晶体生长开始的。
晶体生长是用纯度极高的硅、石英等材料,通过熔融等方法在高温环境下获得的单晶硅。
其中最著名的方法是切割法,即将熔融的硅晶体通过脱掉晶体表层的复合材料切割成单晶硅。
2、晶圆制备:将单晶硅经过多重加工工序后制成直径300mm 左右的硅片,即晶圆。
晶圆的表面非常平整,可以进行后续工艺的加工处理,如可刻蚀、沉积、光刻等工序。
3、掺杂过程:将晶圆分成n型和p型两片,分别在两片材料上进行对应类型的掺杂工艺。
其中最常用的掺杂工艺有离子注入法和扩散法。
离子注入法是指在晶圆表面模拟出特定的电场,在场中加速离子流使其嵌入晶体表面,达到掺杂的目的。
扩散法是指将五价或三价元素溶液均匀地涂覆在晶圆表面,然后经过高温处理,使材料中的掺杂元素扩散到晶圆内部。
4、沉积过程:沉积是指将一种材料沉积在另一个载体上的技术,通常通过化学气相沉积(CVD)和物理气相沉积(PVD)的方式进行。
半导体工艺和器件的设计和应用
半导体工艺和器件的设计和应用半导体工艺和器件是现代电子领域的重要分支之一。
它的发展在很大程度上推动了数字化、智能化和信息化的进程。
在最近的几十年里,半导体领域经历了飞跃式的发展,涉及到了材料科学、物理学、化学、机械工程和信息科学等多个领域。
本文将介绍半导体工艺和器件的基本概念、设计原理和应用。
一、半导体工艺和器件的基本概念半导体是一种介于导体和绝缘体之间的材料,其电子能带结构使其具有特殊的电学性质,如半导体材料的电导率介于导体和绝缘体之间,像硅(Si)和锗(Ge)这些元素是半导体中最常用的元素之一。
半导体器件是利用这些特殊的电学性质制造出来的各种器件,如二极管、晶体管、场效应晶体管、集成电路等。
半导体工艺是制造半导体器件的过程,它包括成型、清洗、沉积、光刻、蚀刻、离子注入、热处理等一系列步骤。
二、半导体器件的设计原理半导体器件的设计原理是半导体工艺的核心。
其中最基础的就是PN结和晶体管。
PN结是一种由P型和N型半导体材料组成的结,它被广泛应用于二极管、Zener二极管、光电二极管等器件。
晶体管是利用半导体材料的电学性质增加电流信号的器件,它被广泛应用于放大器、数字逻辑电路、定时器等领域。
除此之外,还有一种重要的半导体器件是集成电路(Integrated Circuit,IC),它将成千上万的小型元器件集成到一个单一的芯片上,为现代信息技术的发展提供了基础。
IC的设计和制造是半导体工艺中的一个难点,需要最先进的技术和设备。
三、半导体器件的应用半导体器件的应用范围非常广泛,下面我们以几个例子来介绍。
1.智能手机智能手机是现代社会中最具有代表性的高科技产品之一,其中一个重要的因素就是其使用了许多半导体器件。
例如,智能手机中的处理器是由上千万个晶体管构成的,它能够在微秒级别内完成各种复杂的计算任务。
此外,智能手机还包括许多其他的半导体器件,如传感器、WiFi模块、射频模块等。
2.太阳能电池太阳能电池使用半导体材料的能级和导电性来将太阳能转化为电能。
半导体器件的原理与设计
半导体器件的原理与设计半导体器件在现代电子技术中扮演着重要的角色。
它们是构建各种电子设备的基本组成部分,包括计算机、手机以及各种嵌入式系统。
本文将介绍半导体器件的原理和设计方法,帮助读者更好地理解和应用这一技术。
一、半导体原理半导体原理是理解半导体器件工作原理的基础。
半导体是一种电导率介于导体和绝缘体之间的材料。
它的导电性主要由其内部的载流子(电子和空穴)负责。
半导体器件通常由两种材料构成:P型半导体和N型半导体。
P型半导体中,掺入了少量的三价元素,如硼,使之形成空穴,其中正电荷数量大于电子的数量。
N型半导体中,掺入了少量的五价元素,如磷,使之形成额外的自由电子,其中电子的数量大于正电荷的数量。
当P型半导体和N型半导体靠近时,形成了PN结。
在PN结中,自由电子从N区域流向P区域,而空穴则从P区域流向N区域,形成了电子的扩散。
二、常见半导体器件1.二极管二极管是最简单的半导体器件之一。
它由PN结组成,具有单向导电性。
当二极管的正极连接正极,负极连接负极时,电流可以流动;当极性相反时,电流无法流通。
二极管具有整流和稳压的功能。
它可以将交流电转换为直流电,并保持电压稳定。
2.晶体管晶体管是一种具有放大作用的半导体器件。
它由三个或更多PN结组成,常见的晶体管类型包括NPN和PNP。
当一个小电流(基极电流)通过晶体管的基极时,它控制了PN结之间的电流流动。
这种控制使晶体管具有放大电流和开关的作用。
晶体管的应用范围广泛,包括放大电路、开关电路和逻辑电路等。
3.场效应晶体管(FET)场效应晶体管是另一种常见的半导体器件。
它由一个PN结和一个金属栅极构成。
当金属栅极上施加电压时,它对PN结之间的电流流动产生影响。
通过控制金属栅极电压,可以调节晶体管的电导率。
场效应晶体管广泛应用于放大电路和开关电路。
三、半导体器件的设计半导体器件的设计需要考虑材料的选择、结构的布局以及加工工艺等因素。
1.材料选择半导体器件的材料选择至关重要。
半导体制作的原理是什么
半导体制作的原理是什么半导体的制作原理可以概括为以下几个关键步骤:晶体生长、晶圆制备、光刻和薄膜沉积、离子注入(掺杂)、金属化与封装。
每个步骤都涉及到一系列精密的工艺和技术。
下面我将详细介绍这些步骤以及半导体制作的原理。
首先,半导体晶体的生长是制作半导体材料的首要步骤。
晶体的生长可以通过多种方法实现,如固体化学反应法、气相沉积法和液相沉积法。
最常用的方法是气相沉积法,其中最具代表性的是化学气相沉积(CVD)和物理气相沉积(PVD)。
在晶体生长的过程中,控制气氛和温度等参数可以控制晶体的纯度和结构。
接下来是晶圆制备。
晶圆是用来制作集成电路的基板,通常是由单晶硅制成。
制备晶圆的过程包括拉制单晶、切割、抛光等。
单晶硅具有高晶体质量和良好的电学特性,非常适合作为半导体材料。
然后是光刻和薄膜沉积。
光刻是一种通过光照和化学腐蚀的过程,在晶圆上形成图案。
在光刻过程中,首先在晶圆上涂覆光刻胶,然后使用掩模上的图案通过光照进行曝光,再经过显影等步骤,形成所需的图案。
而薄膜沉积是指将不同材料的薄膜堆叠在晶圆表面,以形成所需的功能和结构。
接下来是离子注入。
离子注入是通过注入掺杂剂(如硼、磷等)来改变半导体材料的电学性质。
离子注入的原理是将高能离子注入到半导体材料中,使其掺杂剂原子替代晶格中的原子,从而改变材料的导电性能。
通过控制离子注入的能量和剂量,可以实现对材料导电性能的精确控制。
最后是金属化与封装。
金属化是将金属薄膜沉积在晶圆上,并通过光刻和腐蚀等工艺形成电子器件的金属引线。
在金属化的过程中,还需要对金属薄膜进行制备、退火和电镀等处理,以确保金属引线的导电性和稳定性。
而封装则是将晶圆切割成单个芯片,并封装到塑料或陶瓷封装中,以保护芯片免受环境损害。
总结来说,半导体的制作原理是通过一系列工艺和技术,通过控制材料的晶体结构、掺杂材料和电路结构的形成,最终制作出具有特定功能和性能的半导体器件。
这些器件广泛应用于计算机、通信、电子产品等领域,成为现代科技发展的基石。
半导体器件原理与工艺4
BPSG
Metal 1
平坦化前
BPSG
Metal 1
平坦化后
应力 半导体器件原理与工艺
LPCVD
多晶硅淀积
575-650oC 淀积速率:100-
1000A/min 非晶态 <600oC PH3原位掺杂
Si3N4淀积
700-900oC
半导体器件原理与工艺
LPCVD Si3N4
CVD膜在半导体生产中的应用-1
介质膜在IC中的应用
钝化层(Passivation)
• A.淀积温度受到金属熔点的限制 • B.用于保护器件,使其免受水汽、灰尘、可动离子的影
响以及其他不希望的外界影响
半导体膜在IC中的应用
CVD半导体膜可作为外延层、掺杂导电膜等,如
多晶硅,化合物半导体GaAs
PECVD
A: PECVD B: 亚大气压加热 C: HDPCVD
半导体器件原理与工艺
PECVD
Si3N4 PECVD Growth rate density atomic content
PECVD silicon nitride用于metal interconnect的隔离 层
半导体器件原理与工艺
• A.淀积温度不受限制 • B.通常使用BPSG\PSG
金属间介电层IMD
• A.淀积温度受限制 • B.要求低的介电常数
材料 真空 大气 水 二氧化硅 氮 化硅 硅
*
K* 1.00000 1.00054 78 3.9 7.0 12.0
K 0 A C d
*
半导体器件原理与工艺
timedelay R C
引起图形漂移一般认为是在外延生长过程中外延生
半导体工作原理
半导体工作原理半导体是一种具有特殊导电性质的物质,它在现代电子技术中起着重要的作用。
本文将深入探讨半导体的工作原理及其在电子设备中的应用。
一、半导体基础知识半导体是介于导体和绝缘体之间的一类材料,其导电性介于金属和非金属之间。
半导体中的载流子可以是电子或空穴,它们的行为受到原子晶格结构及掺杂材料的影响。
二、杂质掺杂为了改变半导体的导电性能,可以通过掺杂来引入少量杂质原子。
掺杂分为两种类型:n 型掺杂和 p 型掺杂。
n 型半导体是通过在原有半导体中加入能够提供自由电子的掺杂原子,如磷或砷。
p 型半导体是通过在原有半导体中加入能够提供空穴的掺杂原子,如硼或铝。
三、PN结PN 结是由一个p 型半导体与一个n 型半导体直接接触形成的结构。
在 PN 结中,由于电子从 n 区域向 p 区域迁移,形成了一个电子富集区。
同时,由于空穴从 p 区域向 n 区域迁移,形成了一个空穴富集区。
这两个富集区之间形成了一个电势差,称为内建电压。
PN 结的工作原理基于这一内建电势差。
四、正向偏置和反向偏置在实际应用中,PN 结可以通过外加电压来改变其导电性能。
当外加正向电压时,即 p 区域连接正极,n 区域连接负极,这种情况下,电子从 n 区域向 p 区域迁移,空穴从 p 区域向 n 区域迁移,PN 结导通。
这被称为正向偏置。
当外加反向电压时,即 p 区域连接负极,n 区域连接正极,这种情况下,电子和空穴被引向迁移到 PN 结两端,PN 结不导电。
这被称为反向偏置。
五、二极管二极管是由一个 P 型半导体和一个 N 型半导体组成的器件。
在二极管中,当施加正向电压时,电流通过,而在施加反向电压时,电流被阻止通过。
二极管可用于整流、保护电路及信号调制等应用。
六、晶体管晶体管是一种三层结构的半导体器件,由一个 p 型半导体和两个 n型半导体组成。
晶体管分为 NPN 型和 PNP 型两种。
晶体管的工作原理基于外加电压的控制,当外加电压超过一定阈值时,电流得以通过,否则电流被阻断。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
PECVD reactor ▪ Stress can be controlled during deposition
by controlling the excitation frequency of plasma:
➢ O2 : silane = 3:1 ➢ N2 diluent 改善表面 ➢ PSG(phosphosilicate
glasses) reflow ➢ BPSG(Borophosphosilic
ate glasses) reflow
半导体器件原理与工艺
Hot wall LPCVD
▪ 热壁
➢ 温度分布均匀、对 流效应小
▪ 介质膜在IC中的应用
➢ 钝化层(Passivation)
• A.淀积温度受到金属熔点的限制 • B.用于保护器件,使其免受水汽、灰尘、可动离子的影
响以及其他不希望的外界影响
▪ 半导体膜在IC中的应用
➢ CVD半导体膜可作为外延层、掺杂导电膜等,如 多晶硅,化合物半导体GaAs
▪ 导电膜在IC中的应用
➢ 硅片平放
▪ LPCVD = Low Pressure CVD
➢ 硅片竖放
▪ PECVD = Plasma Enhanced CVD
➢ 硅片平放
▪ HDPCVD = High-Density CVD
➢ 硅片平放
半导体器件原理与工艺
CVD膜在半导体生产中的应用
▪ 介质膜在IC中的应用
➢ 金属前介质层PMD
high freq. tensile stress Low freq. compressive stress
半导体器件原理与工艺
PECVD(Plasma-Enhanced CVD)
▪ 应用
➢ Al上淀积SiO2 ➢ GaAs上淀积Si3N4
▪ RF plasma给系统提供能量 ▪ PECVD 类型
平均自由程step coverage差 若系统设计成有一定的离子轰击,可以改善台阶
▪ PECVD Silicon nitride
➢ final passivation or scratch protection layer ➢ 300 – 400℃, Ar or He
SiH4 NH3 or N2
半导体器件原理与工艺
Metal 1
LPCVD
▪ 多晶硅淀积
➢ 575-650oC ➢ 淀积速率:100-
1000A/min ➢ 非晶态 <600oC ➢ PH3原位掺杂
▪ Si3N4淀积
➢ 700-900oC
半导体器件原理与工艺
LPCVD Si3N4
▪ Thickness is below 300nm for IC application ▪ Silicon-rich or low stress nitride can grown
PECVD(Plasma-Enhanced CVD)
氧化物淀积 积与 氮氧化硅
半导体器件原理与工艺
Metal CVD
▪ 溅射的台阶覆盖不好 ▪ 过去的技术:
➢ “钉头”降低了布线 密度
▪ 金属CVD可以填充接 触孔
半导体器件原理与工艺
Metal CVD
▪ Wu CVD <400oC ▪ TiN黏附层
学反应,生成硅原子和化学反应副产物,硅原 子沿衬底表面迁移并结合进入晶体点阵内 5) 反应副产物分子从衬底表面解吸 6) 副产物分子由衬底表面外扩散到主气流中,排 出沉积区。
半导体器件原理与工艺
APCVD
▪ 淀积速率快 ▪ 系统简单 ▪ 均匀性差 ▪ 硅片温度240-450OC ▪ 常用淀积SiO2
半导体加工工艺原理
▪ 概述 ▪ 半导体衬底 ▪ 热氧化 ▪ 扩散 ▪ 离子注入 ▪ 光刻 ▪ 刻蚀
▪ 物理淀积
▪ CMOS
半导体器件原理与工艺
CVD
▪ 利用化学反应的方式在反应室内将反应物 (通常为气体)生成固态的生成物,并沉积 在硅片表面的一种薄膜沉积技术
▪ 气相淀积具有很好的台阶覆盖特性 ▪ APCVD = Atmospheric Pressure CVD
PECVD
半导体器件原理与工艺
A: PECVD B: 亚大气压加热
C: HDPCVD
PECVD
▪ Si3N4 PECVD Growth rate density atomic content
▪ PECVD silicon nitride用于metal interconnect的隔离 层
半导体器件原理与工艺
➢ Cold wall parallel plate ➢ Hot wall parallel plate ➢ ECR (Electron cyclotron Resonance)
半导体器件原理与工艺
PECVD
半导体器件原理与工艺
PECVD
▪ ECR
➢ N2 ⇒ 2N ➢ N与Silane反应形成 SixNy ➢ HDP(High Density Plasma)的低压强0.01 Torr导致长的
➢ CVD导电膜因其较好的填充能力被用来作为内连 线或导电埋层,插塞,如钨
半导体器件原理与工艺
Chemical Vapor Deposition (CVD)
▪ 化学反应过程 ▪ 气体通过热反应腔时
发生分解反应
半导体器件原理与工艺
CVD反应过程
1) 参加反应的气体混合物被输运到沉积区 2) 反应物由主气流扩散到衬底表面。 3) 反应物分子吸附在衬底表面上 4) 吸附物分子间或吸附分子与气体分子间发生化
• A.淀积温度不受限制 • B.通常使用BPSG\PSG
➢ 金属间介电层IMD材料K* Nhomakorabea真空
1.00000
大气
1.00054
水
78
二氧化硅 3.9
• A.淀积温度受限制
氮 化硅 7.0
• B.要求低的介电常数
硅
12.0
C K *0 A
d
半导体器件原理与工艺
timedelay R*C
CVD膜在半导体生产中的应用-1
▪ 冷壁系统
➢ 减低壁上淀积
▪ 低压: 0.1-1.0Torr
半导体器件原理与工艺
CVD后的热回流
BPSG 平坦化前
BPSG 平坦化后 应力
半导体器件原理与工艺
在PSG中掺入4-6%(wet) 的磷可以使SiO2软化并流动 Metal 1 以平坦化,掺磷过多会对铝
的腐蚀,掺磷过少就没有熔 流特性。掺入1-4%的硼将 使热熔流的温度降低。
