施耐德继电保护使用说明
Easergy MiCOM P5 Protection Relay 用户手册说明书
Easergy MiCOM P5Protection Relay用户手册版本: P5/CN M/11A11/2019法律信息本指南提到的施耐德电气的品牌，施耐德电气SE以及各子公司的商标是施耐德电气SE以及各子公司的资产。
所有其它品牌可能是其它拥有者的商标。
本指南及其内容受适用的版权法保护，仅供参考。
未经施耐德电气事先许可，不得以任何方式（电子，机械，复印，录音，其它），为何种目的，复制或者传输本指南的任何部分。
施耐德电气不授予任何权利或许可作为商业用途来使用本指南或其内容，除了是出于非排他性的，个人的许可，用于基础咨询作用。
施耐德电气产品和设备必须由合格的人员安装、操作、维修及维护。
由于标准、说明书和设计会不时发生变化，本指南所载的的信息可能会在没有发出通知的情况下更改。
在适用法律允许的范围内，施耐德电气及其子公司不对本指南的内容信息中的任何错误或遗漏或由本指南所包含的的信息的使用而产生的后果承担任何责任或者赔偿责任。
目录目录使用 (119)介绍 (119)人机界面 (120)介绍 (120)按钮 (122)LED 指示灯 (123)自定义本地面板 (124)液晶显示介绍 (1125)MiCOM P5继电保护装置服务周期 (11)菜单结构 (12)登录和退出 (16)登录 (16)退出 (16)液晶对比度调整（MiCOM P5x20） (17)修改语言 (17)改变参数 (18)管理告警信息 (133)矩阵操作 (134)控制对象 (135)语言包更改 (136)eSetup Easergy Pro (137)概述 (137)操作模式 (138)设置连接 (139)Web HMI (141)概述 (141)设备重启提醒 (141)Firefox (142)Windows 7浏览器 (143)Windows 10中的Edge浏览器 (145)EcoStruxure电力设备应用 (149)使用保护装置使用介绍当地面板可以输入MiCOM P5继电保护装置操作所需要的所有数据，也可以存取装置管理的数据。
电网保护Sepam系列使用说明手册
施耐德SEPAM 20/40系列微机保护装置使用说明手册施耐德电气系统集成商施耐德2006年3月目录第一章 SEP AM微机保护装置的构造与功能 2 第二章面板操作说明7 第三章运行注意事项及故障显示17 第四章保护整定内容及范围19 第五章计算机软件的操作28 第六章富友嘉园10kV中心站备自投功能设置53 第七章调试、测试原则和方法59附件：富友嘉园10kV中心站保护整定清单1：进线保护整定清单2：出线保护整定清单3：分段保护整定清单4：自切保护整定清单1第一章S EPA M微机保护装置的构造与功能S e pa m20和40保护和测量单元系列产品适用于各种电压等级的工业、商业与民用等公共变电站中电力设备和配电网的保护。
保护、测量、监控等功能详见产品选型表。
S e pa m20和40系列产品是由保护和测量单元本体和逻辑输入/输出、通讯接口、温度传感器、模拟量输出等扩展模块组成。
保护和测量单元本体是保护、测量、监视及控制的中心处理部分。
它将由各个模块及信号输入所采集的数字和模拟信号加以处理，从而实现保护、测量、监视及控制的功能。
本体正面含有液晶显示面板，操作按钮及状态指示灯；背面含有电压/电流采集输入端子、四个基本的逻辑输出口和连接各种模块的接口。
逻辑输入/输出模块用于各种状态开关量的输入及控制和信号的接点输出。
按照开关量输入所相配合的辅助电源电压等级分为3种类型，分别是：M E S114 (24V~250V D C)；M ES114E (110V AC/DC)；M ES114F(220V AC/DC)。
其模块共有10个逻辑信号输入和4个逻辑信号输出。
23⑴在Sepam S40,S41和S42中，此逻辑输入口可以在逻辑分辨、外部复位、外部跳闸、储能到位、禁止遥控、SF6压力、禁止重合闸、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑵在Sepam T40和T42中，此逻辑输入口可以在逻辑分辨、外部复位、外部跳闸、瓦斯/气体跳闸、温度跳闸、压力跳闸、瓦斯/气体报警、温度报警、压力报警、储能到位、禁止遥控、SF6 4压力、闭锁热过载保护、热整定切换、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑶在Sepam M41中，此逻辑输入口可以在外部复位、外部跳闸、温度跳闸、温度报警、储能到位、禁止遥控、SF6压力、闭锁热过载保护、热整定切换、电动机重起、转子旋转方向检测、闭锁欠流保护、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑷在Sepam G40中，此逻辑输入口可以在外部复位、外部跳闸、温度跳闸、温度报警、储能到位、禁止遥控、SF6压力、闭锁热过载保护、热整定切换、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑸当使用断路器控制功能时，该功能不可使用。
电网保护Sepam系列使用说明手册
施耐德SEPAM 20/40系列微机保护装置使用说明手册施耐德电气系统集成商施耐德2006年3月目录第一章 SEP AM微机保护装置的构造与功能 2 第二章面板操作说明7 第三章运行注意事项及故障显示17 第四章保护整定内容及范围19 第五章计算机软件的操作28 第六章富友嘉园10kV中心站备自投功能设置53 第七章调试、测试原则和方法59附件：富友嘉园10kV中心站保护整定清单1：进线保护整定清单2:出线保护整定清单3:分段保护整定清单4：自切保护整定清单1第一章S EPA M微机保护装置的构造与功能S e pa m20和40保护和测量单元系列产品适用于各种电压等级的工业、商业与民用等公共变电站中电力设备和配电网的保护。
保护、测量、监控等功能详见产品选型表。
S e pa m20和40系列产品是由保护和测量单元本体和逻辑输入/输出、通讯接口、温度传感器、模拟量输出等扩展模块组成.保护和测量单元本体是保护、测量、监视及控制的中心处理部分.它将由各个模块及信号输入所采集的数字和模拟信号加以处理,从而实现保护、测量、监视及控制的功能.本体正面含有液晶显示面板，操作按钮及状态指示灯；背面含有电压/电流采集输入端子、四个基本的逻辑输出口和连接各种模块的接口.逻辑输入/输出模块用于各种状态开关量的输入及控制和信号的接点输出。
按照开关量输入所相配合的辅助电源电压等级分为3种类型,分别是:M ES114 （24V~250V DC)；M ES114E (110V AC/DC）；M ES114F （220V AC/D C)。
其模块共有10个逻辑信号输入和4个逻辑信号输出.23⑴在Sepam S40,S41和S42中，此逻辑输入口可以在逻辑分辨、外部复位、外部跳闸、储能到位、禁止遥控、SF6压力、禁止重合闸、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑵在Sepam T40和T42中，此逻辑输入口可以在逻辑分辨、外部复位、外部跳闸、瓦斯/气体跳4闸、温度跳闸、压力跳闸、瓦斯/气体报警、温度报警、压力报警、储能到位、禁止遥控、SF6压力、闭锁热过载保护、热整定切换、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑶在Sepam M41中，此逻辑输入口可以在外部复位、外部跳闸、温度跳闸、温度报警、储能到位、禁止遥控、SF6压力、闭锁热过载保护、热整定切换、电动机重起、转子旋转方向检测、闭锁欠流保护、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑷在Sepam G40中，此逻辑输入口可以在外部复位、外部跳闸、温度跳闸、温度报警、储能到位、禁止遥控、SF6压力、闭锁热过载保护、热整定切换、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一;⑸当使用断路器控制功能时，该功能不可使用。
施耐德p127综保装置说明书遥控

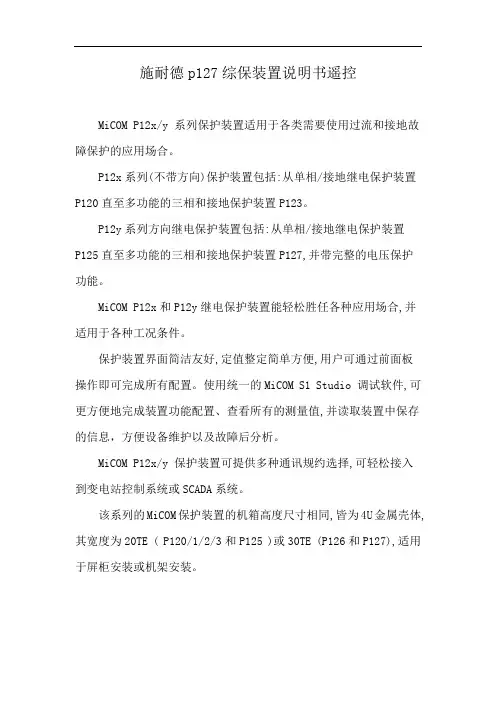

施耐德p127综保装置说明书遥控
MiCOM P12x/y 系列保护装置适用于各类需要使用过流和接地故障保护的应用场合。
P12x系列(不带方向)保护装置包括:从单相/接地继电保护装置P120直至多功能的三相和接地保护装置P123。
P12y系列方向继电保护装置包括:从单相/接地继电保护装置
P125直至多功能的三相和接地保护装置P127,并带完整的电压保护
功能。
MiCOM P12x和P12y继电保护装置能轻松胜任各种应用场合,并适用于各种工况条件。
保护装置界面简洁友好,定值整定简单方便,用户可通过前面板
操作即可完成所有配置。
使用统一的MiCOM S1 Studio 调试软件,可更方便地完成装置功能配置、查看所有的测量值,并读取装置中保存的信息，方便设备维护以及故障后分析。
MiCOM P12x/y 保护装置可提供多种通讯规约选择,可轻松接入
到变电站控制系统或SCADA系统。
该系列的MiCOM保护装置的机箱高度尺寸相同,皆为4U金属壳体,其宽度为20TE ( P120/1/2/3和P125 )或30TE (P126和P127),适用于屏柜安装或机架安装。
施耐德继电保护使用说明
26/63
温度监视(16 RTD)（3）
38/49T
检同期（4）
25
vv
控制和监视
断路器/接触器控制
94/69
vv
自动转换(AT)（2）
vv
卸载/自动重起动
去磁
设备组关断
电容器组控制（2）
逻辑分辨（2）
5
8
7
Sepam 20/40/80 系列特性
Sepam 系列 符合下列标准 IEC60255-保护继电器 IEC60529-防护等级 IEC60068-运行温度 认证 国际 国内 辅助电源 24-250V DC 110-240V AC 基本单元尺寸 高×宽×厚（mm） b 标准
20
40
b
b
前面板为IP52
4 8 个传感器获取温度数据
Pt100, Ni100 或Ni120
5 1 个低电平模拟输出
0-10mA,4-20mA或0-20mA
6 软件工具 p Sepam参数和保护设置，定制控制逻辑 p 恢复和显示扰动记录 p 通过E-LAN进行本地或远程操作
普通及高要求应用，满足中/低压配 电系统的电流及/或电压保护需求。
Schneider Electric Building, No. 6, East WangJing Rd., Chaoyang District Beijing 100102 P.R.C. Tel: (010) 8434 6699 Fax: (010) 8450 1130
由于标准和材料的变更，文中所述特性和本资料中的图像只有经过我们 的业务部门确认以后，才对我们有约束。
网络和设备诊断 故障录波 脱扣记录 告警记录 运行操作记录 远运对点测试功能 装置自检
施耐德电气操作说明书-00-00
施耐德触摸屏说 明 及 操 作 手 册使用该设备前请务必仔细阅读本说明书柳州富达机械有限公司LIUZHOU TECH MACHINERY CO., LTDCode 2205 6010 41 Edition 7/2009柳州富达机械有限公司公司地址：柳州市阳和工业新区工业园，B-22-1，B-23-1 邮编：545006 商务部电话：（0772）3171004 3172024 3172648 3172248售后服务电话：（0772）3172247 3173004技术部电话：（0772）3171256 3171564传 真：（0772）3171027网 址：E-mail：fudalz@ liutech@授权及服务中心如果机器需要停机或者没有正常运行，请关闭机器但不要试图去修理他。
请联系一个拥有授权的服务中心来修理，并且需要采用原配件。
对本建议的疏忽将会对压缩机设备的安全造成损坏。
说 明请妥善保存本说明书，以便随时查用；本手册是该机器的一部分。
请您务必在使用本机器之前详细阅读本说明书。
.对设备进行的安装以及随后的操作都必须充分地考虑到电气设备的操作规定及个人安全因素。
性能和安全说明当需要对机器进行维修的时候应先停机。
即使是小的操作也需要由拥有资格的技术人员来进行。
制造商对任何因违反本手册所造成的损失不负任何责任。
本设备不允许安装在户外。
施耐德触摸屏XBT RT500操作说明一、本说明书仅适用于使用施耐德触摸屏XBT RT500的螺杆压缩机。
XBT RT500的操作为触摸+按键相结合的形式：二、运行参数的显示在该页面上，可翻看压缩机的各种状态信息。
三、参数的设定在运行参数显示页面，按下F2按键，可进入参数设定页面。
该页面有三个选项，通过三个触摸箭头分别进入。
通过返回箭头会到参数显示页面。
1、压力传感器调零在机器开动前，要对压力传感器调零。
通过两边的触摸按键，使压力传感器显示的压力在零压状态下显示为零。
2、运行参数的设定，该项参数不需密码3、保护参数的设定在进入设定前，必需输入密码。
施耐德热过载继电器安全操作及保养规程
施耐德热过载继电器安全操作及保养规程1. 引言热过载继电器是用于保护电动机免受过载和短路等故障的重要设备。
正确的操作和保养热过载继电器可以确保电机的安全运行。
本文档旨在介绍施耐德热过载继电器的安全操作和保养规程，以提高继电器的工作效率和延长其使用寿命。
2. 安全操作规程2.1 检查安装位置在操作热过载继电器之前，应仔细检查其安装位置。
确保它安装在干燥、通风良好的地方，并远离火源和化学腐蚀物。
继电器应固定在牢固的支撑架上，以防止振动和摇晃。
2.2 熟悉继电器的工作原理和特性在操作热过载继电器之前，必须对其工作原理和特性有足够的了解。
热过载继电器通常具有过载保护和手动/自动重置功能。
请务必详细阅读继电器的使用手册，并根据手册中的操作步骤进行操作。
2.3 确保电源和控制电路断开在对热过载继电器进行任何维护或保养之前，必须确保电源和控制电路已断开。
这是为了防止电击和其他意外事故的发生。
通过关闭主电源开关和相应的控制开关来切断电源，并使用测试仪器检查是否有电流存在。
2.4 使用适当的工具和设备在操作热过载继电器时，务必使用适当的工具和设备。
例如，使用绝缘手套、绝缘工具和绝缘地垫，以防止电击事故发生。
确保工具和设备的质量良好，并经常检查其状态以确保安全使用。
2.5 正确连接电缆和线路在连接电缆和线路之前，务必仔细阅读并遵守安装手册中的指导。
使用正确的电缆和线路规格，并确保连接牢固。
请注意继电器的输入和输出终端的正负极性，并正确连接。
2.6 定期检查继电器的工作状态定期检查继电器的工作状态是确保其正常运行的关键。
可以通过观察指示灯的状态、检查接线端子的松动、测量电流和温度等方式进行检查。
如果发现异常，应及时采取措施进行修理或更换。
2.7 不要擅自拆卸或修改继电器继电器是高精密度的设备，擅自拆卸或修改可能对其正常工作产生负面影响。
如果需要进行维修或更换部件，请务必联系专业技术人员或生产厂家。
3. 保养规程3.1 维持继电器的清洁和干燥状态继电器应保持清洁和干燥，以防止灰尘、杂质和潮湿对其造成影响。
施耐德电气TeSys Deca系列热过载继电器说明书
特定用途额定值，3相，断开所有线路 封闭式制冷压缩机设备
Device / 设备 LC1D09 LC1D12
LRA
FLA 240 V 480 V 600 V
9 54 45
36
12 72 60
48
LC1D18
18 108 90
72
LC1D25/T02AN13/T02BN1LC1D18
LC1D25/T02AN13/T02BN13
20 A 25 A 32 A
40 A
20 A 25 A CSA only 25 A
40 A
LC1D32 / T02CN13 LC1DT20 LC1DT25
50 A 20 A 25 A
50 A 20 A 25 A CSA only
LADN a, c, LC, AC/DC
LAD8N a LAD8N AC/DC
LADN a, c, AC/DC
LADT /
LADR
A1+
a, c, AC/DC A2-
1
3
Click!
1
2
2
LAD6K / LADN
施耐德综保操作说明
操作练习
1.密码的输入 按下 键，出现如下图所示屏幕：
用 键把光标定在第一个数字上，
，用光标键滚动数字，然后
按 键确认，转向第二个数字。密码中的数字必须是0到9。当您输入
完毕4位密码，按下 键，将光标锁定在屏幕最底端的
框，再
Sepam故障时，此灯亮或闪烁，屏 幕上出现扳手符号，后面有或没有数
字 MVSEPAM – 2006-5-
For internal use only
UMI / 菜单
• 通过测量键，网络诊断键， 参数设定键和保护设定键可 以查看测量值和参数。当按 下其中的一个键，将呈现第 一级菜单，上面有一系列的 选项，用户可以从中选择， 如左图所示。
类型.
再次按下 键进行选定菜单 的信息的循环.
MVSEPAM – 2006-5For internal use only
常规参数整定 (蓝键) – 密码
MVSEPAM – 2006-5For internal use only
常规参数整定 (蓝键) – 确认键
MVSEPAM – 2006-5For internal use only
已确认的报警 未确认的报警
MVSEPAM – 2006-5For internal use only
电流操作 (白键)- 报 警
• 报警 “详细信息” 循环
– 此循环显示未被清 除的报警的详细信 息（最多16个）
– 未被确认的报警由 左 图清除的键符: 号标识
清除键的2种使用 – 未确认的报警:按下清除键确认报警 但保留
电流操作 (白键)- 指示灯 键
I1=162A RMS I2=161A RMS I3=163A RMS
施耐德综保s40说明书
施耐德综保s40说明书
施耐德综保s40说明书：本产品是一款智能型电机综合保护器，是传统热继电器的升级换代产品。
电机综合保护器采用数字处理技术，液晶显示，通过内置的电流互感器检测电动机的三相负载电流，可以显示三相电流并根据电流判断是否存在过载、缺相、三相电流不平衡等故障。
当电机综合保护器发生上述故障时，内部继电器触点断开，切断电动机电源
EOCR-FE420施耐德电动机综合保护器由三部分组合分别为：主模块、显示器及连接线缆，主模块自带三相穿芯式电流互感器可实时测量运行电流值，且具有控制电源、输出触点及模拟量信号输出等端子。
显示器采用开孔直径为65mm的圆孔设计，可循环显示三相运行时实际电流值，故障时可显示故障原因及电流值，可通过按键操作对设定参数数据进行修改和保存。
连接线缆采用15针串口标准配备长度为3米。
EOCR-FE420-WRZ71型号规格其中，EOCR-FE420为产品型号，WR为测量电流范围0.5-60A，Z7为控制电源电压100-240VAC/DC。
1为主回路与EOCR的配合方式为穿芯式。
EOCR-FE420电动机主模块出厂标配35mm导轨，主模块可直接固定于配电箱体内，也可直接拆除导轨固定于现有导轨上，测量模块标配后固定盖，。
施耐德保护装置使用说明
SFT2841用于下载故障录波文件 SFT2826用于查看分析故障录波文件
1、打开SFT2841软件
2、选择语言
3、连接
4、查看报警信息 （可以跳过）
ቤተ መጻሕፍቲ ባይዱ
注：只有这两个图标可以操作， 其余图标均不要操作
显示查看报警信息
5、查看故障录波
注：只有这两个图标可以操作， 其余图标均不要操作
查看故障录波
5.1 选择要查看的故障录波 5.2 单击右侧图标，会弹出 另存为对话框
5.3 选择保存位置，保存 5.4 全部保存好后即可退出 软件，先断开连接（忘记在 哪个菜单下面了），再关闭 软件。
6、退出SFT2841软件
先断开连接（忘记在哪个菜 单下面了），退到右侧画面， 单击退出SFT2841，即可。
7、用SFT2826查看录波文件
7.1 从“开始”菜单中找到 SFT2826软件，打开
7.2 File\open\之前保存的录波 文件，打开
7.3 查看需要的信息，截图保存
施耐德 EOCR-3E420_FE420使用说明书
EOCR-3E420/FE420使用说明书特点：● 密集型设计：3E420（配电板一体式安装），FE420（ 配电板分体式安装） ● 基于MCU （微处理器）的产品● 有三个集成组装的电流互感器 ● 多保护功能 ● 数字表达● 有显示和记忆故障/跳闸原因的功能● 通过模式开关的选择，可调整操作的特定内容 ● 宽的电流调整范围● 使用定时限/反时限特性曲线是可选择的 ● 手动即时复位/电动远距离复位 ● 自检功能 ●强的环境适应性● 失效-安全型和无失效-安全型工作模式是可选择 ● 4-20mA 电流输出功能 □ 动作原因显示表□ 技术指标 设定电流 过电流 电流设定范围表欠电流 OFF ，0.5A 欠电流设定值以下 时间设定起动延时 OFF-200秒 过电流 动作延时 0.2-30秒（定时限） 1-30秒（反时限） 欠电流 动作延时0.5-30秒（定时限） 允许误差 电流 ±5% 时间 ±5%工作电源220V85-250VAC/DC 50-60Hz 动作原因 显示及说明 过电流 L3相动作电流10.7A 欠电流 L2相动作电流1.14A 失速 L1相动作失速电流26.9A 堵转 堵转动作 逆相 逆相动作电流不平衡L1相电流不平衡动作值2.78A缺相L1相缺相动作（R ） L2相缺相动作（S ）L3 相缺相动作（T ）显示最后一次跳闸原因Trlp 跳闸原因显示TEST自检功能检测继电器本身有无异常及设置程序是否在正常状态，选择本功能3秒后，倒计时读过电流动作延时时间（O-TIME设定值）后显示END并听到继电器动作，此时需按复位键复位□设定方法为使保护器能按要求起到保护作用，在其工作前应作必要的设置。
参照EOCR-3DM典型接线图完成接线。
根据实际情况将功能开关选择在合适的位置上（参照上述说明）。
接通工作电源，按下述方法设置参数。
□过电流值设置按UP键至OC:05位置。
这里0.5表示过电流值0.5A。
施耐德电气AMDG-F1 系列电动机保护器使用手册说明书
15.9、AMDG-X/F1 系列电动机保护器15.9.1、4-20mA模拟量输出AMDG-X/F1 系列电动机保护器有4路与采集、保护电路及DSP相隔离的4-20mA输出信号，这4路4-20mA输出信号可输出A、B、C相电流、电压、零序电流中的4个变量。
通过设置参数C，可改变A、B、C相电流、电压的4-20mA模拟量表示的电流、电压范围。
零序电流的4-20mA模拟量表示的零序电流范围是固定不变的。
以C4C3C2C1四位十进制数表示C参数值， C1、C2、C3、C4分别是C参数右边数第一、第二、第三、第四位十进制数。
C1是显示电压、零序电流选择位，C2是电压显示值与检测值倍数设置位，C3是4-20mA信号输出A、B、C相电流、电压、零序电流选择位，C4选择4-20mA输出电流范围。
C4 = 0、1、2、3、4、5、6、7、8，对应的4-20mA输出表示A、B、C相电流分别是参数D设定值的1、1.5、2、2.5、3、3.5、4、4.5、5倍。
I2C4=0对应的4-20mA表示的电流范围 C4=2对应的4-20mA表示的电流范围在上图中，I1表示A、B、C相电流（参数D设定值的倍数），I2表示4-20mA模拟量输出值（mA）。
C4=0，20mA对应的A、B、C相电流是参数D设定值的1倍；C4=2，20mA对应的A、B、C相电流是参数D设定值的2倍。
C4 = 0、1、2、3、4、5、6、7、8，对应的4-20mA输出表示A、B、C相电流（参数D设定值的倍数）如下表。
C4 4 mA 8 mA 12 mA 16 mA 20 mA0 0 0.25 0.5 0.75 11 0 0.375 0.75 1.125 1.52 0 0.5 1 1.5 23 0 0.625 1.25 1.875 2.54 0 0.75 1.5 2.25 35 0 0.875 1.75 2.625 3.56 0 1 2 3 47 0 1.125 2.25 3.375 4.58 0 1.25 2.5 3.75 5电压检测值的范围是0 - 500V，C2 = 0、1、2、3时，电压（电压显示值）值分别为检测值的1、1.732、3、5.196倍，电压（电压显示值）的4-20mA 模拟量表示的电压值范围分别是0 - 500V、0 - 866V、0 - 1500V、0 - 2598V。
电网保护Sepam系列使用说明手册
施耐德SEPAM 20/40系列微机保护装置使用说明手册施耐德电气系统集成商施耐德2006年3月目录第一章 SEP AM微机保护装置的构造与功能 2 第二章面板操作说明7 第三章运行注意事项及故障显示17 第四章保护整定内容及范围19 第五章计算机软件的操作28 第六章富友嘉园10kV中心站备自投功能设置53 第七章调试、测试原则和方法59附件：富友嘉园10kV中心站保护整定清单1：进线保护整定清单2：出线保护整定清单3：分段保护整定清单4：自切保护整定清单第一章S EPA M微机保护装置的构造与功能S e pa m20和40保护和测量单元系列产品适用于各种电压等级的工业、商业与民用等公共变电站中电力设备和配电网的保护。
保护、测量、监控等功能详见产品选型表。
S e pa m20和40系列产品是由保护和测量单元本体和逻辑输入/输出、通讯接口、温度传感器、模拟量输出等扩展模块组成。
保护和测量单元本体是保护、测量、监视及控制的中心处理部分。
它将由各个模块及信号输入所采集的数字和模拟信号加以处理，从而实现保护、测量、监视及控制的功能。
本体正面含有液晶显示面板，操作按钮及状态指示灯；背面含有电压/电流采集输入端子、四个基本的逻辑输出口和连接各种模块的接口。
逻辑输入/输出模块用于各种状态开关量的输入及控制和信号的接点输出。
按照开关量输入所相配合的辅助电源电压等级分为3种类型，分别是：M E S114 (24V~250V D C)；M ES114E (110V AC/DC)；M ES114F(220V AC/DC)。
其模块共有10个逻辑信号输入和4个逻辑信号输出。
Sepam 40系列(含有MES114/MES114E/MES114F)逻辑输入/输出定义表:⑴在Sepam S40,S41和S42中，此逻辑输入口可以在逻辑分辨、外部复位、外部跳闸、储能到位、禁止遥控、SF6压力、禁止重合闸、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑵在Sepam T40和T42中，此逻辑输入口可以在逻辑分辨、外部复位、外部跳闸、瓦斯/气体跳闸、温度跳闸、压力跳闸、瓦斯/气体报警、温度报警、压力报警、储能到位、禁止遥控、SF6压力、闭锁热过载保护、热整定切换、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑶在Sepam M41中，此逻辑输入口可以在外部复位、外部跳闸、温度跳闸、温度报警、储能到位、禁止遥控、SF6压力、闭锁热过载保护、热整定切换、电动机重起、转子旋转方向检测、闭锁欠流保护、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑷在Sepam G40中，此逻辑输入口可以在外部复位、外部跳闸、温度跳闸、温度报警、储能到位、禁止遥控、SF6压力、闭锁热过载保护、热整定切换、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑸当使用断路器控制功能时，该功能不可使用。
施耐德UPS操作手册
施耐德APC Symmetra PX 250/500 kW UPS电源一部分、操作步骤一、UPS电源第一次开机需要厂家专业工程师进行调试设置好后开机，开机后UPS正常显示如下：液晶显示面板显示3种工作模式1、“正常操作”模式，UPS 系统可为关键负载提供调控电源。
在正常运行模式和电池运行模式中，UPS 都支持负载。
2、市电断了“电池工作”模式3.请求静态旁路模式/强制静态旁路模式4、电池测试模式“电池测试”模式当UPS 进行电池自检或电池运行时间校准时，UPS 会进入“电池测试”模式。
注意: 测试过程中如果市电电源发生故障，则电池测试将停止。
5、自动开机倒计时自动开机倒计时可设置系统在以下情况下自动开机：系统因电池低电压而停机后，市电交流电源恢复可用。
自动开机倒计时窗口会一直显示在所有屏幕中，直到倒计时结束或通过按stop（停止）按钮手动停止自动开机。
此功能在默认情况下禁用，并且不适用于并联系统。
如需启用此功能，请联系APC。
二、访问由用户密码保护的屏幕1. 当屏幕提示输入用户密码时，按一下密码字段，打开键盘。
2. 输入用户密码并按 Enter（输入）。
注意: 用户密码在安装时被设置为“apc”。
3.进入系统后，根据操作屏幕上显示的步骤进行操作就可以了。
三、关闭系统正常操作模式以切换为维护旁路模式注意: 按主页按钮转到“UPS 摘要”屏幕或“并联系统摘要”屏幕。
1. 按显示屏左下角的 UPS 系统按钮，访问 UPS 系统屏幕。
2. 按操作按钮。
输入用户密码，然后按 Enter（输入）。
3. 在操作屏幕中按系统关闭按钮。
单机系统并联系统4. 请按照屏幕中的步骤进行操作。
屏幕将会按所需的完成顺序依次显示相应步骤。
各步骤最初会以红色显示，一旦操作完成，则会变为绿色。
待完成的下一步骤将会以红色字体、黄色背景高亮显示。
注意: 灰色按钮为触摸屏功能。
注意: UPS 输入断路器(Q1) 断开时，显示屏将会关闭。
Schneider Electric 电动保护设备启动用电流保护器 LR 系列用户指南说明书
1.5...4
Torque /
: 7lb-in
AWG: 1 x 18min 2 x 14 or 1 x 12 max
- Surge suppressor
- Limiteur de surtension
- Uberspannungsbegrenzer
- Limitatore di sovratensione
qualsiasi intervento.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
RISCO DE
ELECTROCUSSÃO, DE
EXPLOSÃO, OU DE ARCO ELÉCTRICO Desconecte todas as
To reduce the risk of fire or electric shock, current-carrying parts and the other components of the
controller should be examined and replaced if damaged.
alimentações antes
在此电力设备
上进行工作时, 请先切断所有电源
de manipular o produto.
A não observância destas
instruções resultará em
morte, ou ferimentos
graves.
Опасность поражением электрическим током, опасность взрыва или вспышки дуги. Перед обслуживанием или ремонтом убедитесь, что питание отключено. Несоблюдение этих инструкций приведет к смерти или серьезной травме.
施耐德断路器的操作方法
施耐德断路器的操作方法
施耐德断路器的操作方法如下：
1. 首先，确保断路器处于关闭状态。
如果断路器已打开，请将它重新关闭。
2. 查找断路器上的操作手柄或按钮。
这通常是位于断路器面板的开关上方或侧面。
3. 将手柄或按钮从“关闭”位置移动到“打开”位置。
这将打开断路器并切断电源。
4. 如果需要重新启动断路器，将手柄或按钮从“打开”位置移动回“关闭”位置。
这将使断路器恢复正常工作，重新供电。
5. 在操作断路器时，请确保遵守安全规定。
例如，在断开电源之前，确保所有相关设备都已关闭。
请注意，不同型号的施耐德断路器可能具有不同的操作方法。
因此，在使用之前，最好参考产品手册或咨询专业人士获取详细的操作说明。
