星三角降压启动工作原理

星三角降压启动工作原理

星三角降压启动工作原理
星三角降压启动是一种常用的电机启动方法,它通过改变电线的接线方式,将电机在起动时降低电压,以实现平稳启动。

工作原理如下:首先,电机的三相绕组通过三个接线点与电源相连接,形成星形连接。

在星形连接方式下,电机的每个相对地的电压较高,因此,启动时电流较大。

当电机完全启动后,可以切换为三角形连接方式,此时电压降低为原先电源电压的
1/√3,电流也相应降低。

这样,电机就可以平稳地进行工作。

具体的启动过程如下:
1. 初始状态下,将电机的三个相连接为星形,即将电源的三个相分别接到电机三个相的一端。

2. 启动时,先给电机供电,电机开始运行。

由于星形接线的存在,电机的电压和电流较高。

3. 当电机运行到一定速度时,通过一个启动器或控制装置切换电机的连接方式为三角形。

这个切换一般是通过自动的电气设备实现的。

4. 在切换为三角形连接方式后,电机的电压降低为原先电源电压的1/√3,电流也相应降低。

电机继续以降压状态下的电压
和电流进行运行。

通过星三角降压启动,可以在保证电机起动时电压和电流较高的情况下,通过切换连接方式,将电压降低到正常工作的水平,避免了起动时的冲击和对电源的过大负荷。

这种启动方式在许多应用场合中都得到广泛应用。

星三角降压启动电路设备条件

星三角降压启动电路设备条件

星三角降压启动电路设备条件
星三角降压启动电路是一种常用于大功率电动机启动的电路。

其基本原理是通过将电动机在起始阶段以星形连接,降低电压,减小起动电流,然后在正常运行阶段以三角形连接,提高电压,增加电动机的效率和功率输出。

以下是实施星三角降压启动电路的设备条件:
1. 三相交流电源:星三角降压启动电路需要三相交流电源供电,因此需要有三相电源接入电路。

2. 电动机:星三角降压启动电路主要用于大功率电动机的启动,因此需要有一台大功率电动机。

3. 电磁接触器:电磁接触器用于控制电动机在起始阶段的接线
方式,需要有一台合适的电磁接触器。

4. 开关:开关用于控制电动机的开关机,需要有一台合适的开关。

5. 电容器:电容器用于降低电压并减小起动电流,需要有一台
合适的电容器。

6. 电阻器:电阻器用于控制电动机起始阶段的电流大小,需要
有一台合适的电阻器。

以上是实施星三角降压启动电路的设备条件,只有具备以上设备,才能实现电动机的星三角降压启动。

- 1 -。

星三角降压启动原理

星三角降压启动原理

星三角降压启动原理
星三角降压起动是一种常用的电动机启动方式,其原理如下:
1. 电路连接:在星三角降压起动电路中,电动机的三个绕组分别与三个继电器K1、K2、K3的触点相连。

继电器K1的三个
触点依次与电动机绕组的U、V、W相连接,同时与电源相连接;K2、K3的三个触点分别与电动机绕组的U、V、W相连接。

2. 起动过程:
a. 初始状态:在起动前,继电器K1、K2、K3处于断开状态,即其触点的常闭触点闭合,常开触点断开。

b. 起动准备:当起动按钮按下后,继电器K1的触发线圈接通,触点切换到常开触点闭合、常闭触点断开的状态。

c. 星形连接:K1触点的常开触点闭合后,U、V、W绕组便
形成了一个星形连接,此时电动机的输入电压等于供电电源的电压,电动机处于较低的电压状态。

d. 延时操作:经过一段预定的延时时间,通常是数秒至数十秒,继电器K2的触发线圈接通,触点切换到常开触点闭合、
常闭触点断开的状态。

e. 三角连接:K2触点的常开触点闭合后,U、V、W绕组便
形成了一个三角形连接,电动机的输入电压接近于供电电源电压的三分之一,此时电动机实际上得到了降压启动。

f. 延时断开:在电动机转速逐渐增加至正常工作速度后,继
电器K3的触发线圈接通,触点切换到常开触点闭合、常闭触
点断开的状态。

此时,继电器K1、K2、K3的触点全部断开,电动机绕组回到常规的工作状态。

星三角降压起动利用了继电器的触点切换功能和延时控制,实现了电动机在起动过程中从较低电压逐渐增加到额定电压的平稳启动过程。

这种启动方式有助于减小起动时的电流冲击,保护电动机和电网设备的稳定运行。

星三角降压启动原理分析注意事项

星三角降压启动原理分析注意事项

星三角降压启动原理分析注意事项一、星三角降压启动的概念三相异步电机直接启动时,启动冲击电流可达电机额定电流的4∼7倍,这将对电网造成很大的冲击,直接影响电网中其他用电设备的正常工作,也会影响本身以及其他拖动设备的使用寿命。

因此,需要一种启动方式能够降低启动电流、减少对电网电压的冲击。

一般容量在11KW以下的小型电机可直接启动,11KW以上需要采用降压启动,降压后启动电流约为额定电流的2∼3倍,减小了供电干线的电压降,保障了设备的正常运行。

二、星形与三角形电流与电压的关系了解完上述星三角降压启动的概念后,再来探讨一下星形与三角形的电流与电压的关系。

众所周知,我要减少对电网电压的冲击就要减小电流,那么当变压器的功率和输出电压恒定的时候,想要降压电机的电流。

可以通过改变电机定子绕组的接法来减小施加在电机定子绕组的电压和电流!基于三相异步电机星形与三角形绕组展开画法得知,在星形接法的时候线电压等于√3相电压、线电流等于相电流;在三角形接法的时候线电压等于相电压、线电流等于√3相电流。

通过星形与三角形电流的比较得知,星形接法的电流只有三角形接法电流的1/3倍。

三、星三角降压启动原理分析星三角降压启动电路分析首先要将主电路和辅助电路分开分析。

我们看主电路,当KM1与KM2闭合的时候电机为星形接法,当KM1与KM3闭合的时候为三角形接法。

所以可得知KM1接触器为主接触器、KM2为星形接触器、KM3位三角形接触器。

控制电路的分析如下:SB1为启动按钮、SB3位停止按钮、KT为时间继电器。

当按下SB1的时候KM1交流接触器线圈、KM2交流接触器线圈与KT时间继电器线圈同时得电,那么此时电机为星形降压启动。

当延时一段时间后,时间继电器动断触头断开,切断KM2交流接触器线圈的同时,触发KM3交流接触器线圈,此时电机为三角形全压启动!。

星三角降压启动

星三角降压启动

相电压:三相四线中相线 与中线的电压;
线电压:任意两相间的电 压。
相电流:流过各相负 载的电流;
线电流:流过相线中 的电流。
线电流
功率
∆形接线时线电流是Y形 时线电流的三倍。
降压启动控制
7
2024年7月27日
三、思考
如何进行星三角降压启动的手动控制? 利用什么设备?
降压启动控制
8
2024年7月27日
1、实习报告(实习课题、实习时间、 材料清单、原理图、工作原理、实 习总结)
2、练习中级证考证试题
八、改作业
1、实训课题(共5分); 2、元器件清单(共25分,每处扣2分); 3、原理图(共30分,非铅笔、直尺画图不查,图形
符号、元器件代号等标识不完整扣2分/处); 4、工作原理(共25分,1合上电源开关 3分,2启动5
2、按下停止按钮,电动机停止运转; 3、有过载、短路、欠压和失压保护; 4、写出元器件清单; 5、小组成员落实工作任务; 6、在1小时内完成。
降压启动控制
14
2024年7月27日
小组分配
电路设计; 原理解说准备; 元器件清单罗列; 各元件作用说明; 海报设计; 计时员;
一定要记得每一组的成员 都是一体的,我们要一起
手动Y-∆降压启动控制线路
大家看下 开关的 不同状态 的接线图
降压启动控制
9
2024年7月27日
降压启动控制
10
2024年7月27日
转速较快
降压启动控制
11
2024年7月27日
猜猜这是什么?
降压启动控制
12
2024年7月27日
降压启动控制
想一想,三相异步电 动机都采用手动Y-∆ 启动是不是个好主意

星三角降压启动

星三角降压启动

对于大电机来说,采用星角启动主要目的是减少电机的启动电流。

电机有六根接线柱,比如U1U2(一组线圈的首尾)、V1V2(一组线圈的首尾)、W1W2(一组线圈的首尾)。

电机星角启动是通过控制柜内的两台交流接触器延时闭合与分断来实现的,你可以看一下电气原理图,接的时候一台KM1接触器先闭合,KM2断开,此时的接触器将电机的三个线圈的尾端封闭短接,就形成星形接法,延时一定时间后,KM1断开,KM2闭合,此时的接法又变成三个线圈首尾相接,形成三角形接法,电机在三角形接法中长期运行。

电路图一看就明白的。

电路介绍:闭合电源开关QS,按下SB2,时间继电器线圈KT得电,线圈KM1、KM2得电,自锁触点KM1闭合,互锁触点KM2断开,主触点KM1闭合,电机按星形连接在电路中开始降压启动。

经过一段延时,电机转速达到一定值,通电断开延时触点KT断开,线圈KM2失电,其所有触点复位,同时,通电延时闭合触点KT闭合,线圈KM3得电,自锁触点KM3闭合,互锁触点KM3断开,时间继电器线圈KT失电,主触点KM3闭合,此时电机按三角形连接在电路中全压连续运行。

若要停止,只需按下停止按钮SB1,所有继电器线圈将失电,所有触点将复位,电机与电源断开停转。

这段文字基本上能看懂但是我觉得没有完全理解为什么说KM1 KM2 主触点一闭合就叫做降压启动了,图中没有标明U V W这三相具体是哪根线,特别不理解电从3根火线由上而下流入KM1,电机,KM2的话电怎么流出去,是怎么一个回路我是新手应该看哪些书补充一下啊求高手指点交流三相电动机是三个绕组6个端子,分别是U、U1,V、V1和W、W1,星形接法是只要把U1V1W1接在一起就可以了,就是KM2的主触头要接U1V1W1,但是三角形接法是把三个绕组首位串在一起,就是U接V1,V接W1,W接U1,那么如果KM1的T1、T2、T3分别对应的是U、V、W,那么KM2的L1、L2、L3三个接线柱要分别接电机的V1、W1、U1,三个绕组的首尾不要搞错了。

星三角降压启动控制电路原理

星三角降压启动控制电路原理

星三角降压启动控制电路原理星三角降压启动控制电路原理是一种常用的电机启动控制方法,可以实现电机的平稳启动,有效避免电机起动时产生的冲击电流和电压浪涌现象,有利于延长电气设备的使用寿命。

本文将从以下几个方面详细阐述星三角降压启动控制电路原理:一、电路组成星三角降压启动控制电路由定位器、接触器、热继电器、过载继电器、空气开关、三角形变压器和电动机等构成。

电路中的变压器的绕组组成星形连接和三角形连接,其作用是实现电机的降压启动。

二、启动过程星三角降压启动控制电路的启动过程可分为三个阶段:1、星形接法阶段:在启动一瞬间,接触器的K1接通,电机的U1、V1、W1三相绕组作为星形接法连接。

由于电机的电阻比三角形接法大3倍,因此启动时的电流会小于全压启动的电流,避免了电机启动时的冲击电流。

2、转接阶段:开始转子转动,电机的转子将一部分励磁电流分配给三角形接法的U2、V2、W2三相绕组,使它们逐步从星形接法转变为三角形接法。

在这个转接的过程中,相当于先行将三角形接形接法的输出电压逐步增加到额定值,是电机逐步上升到额定转速的过程。

3、全压启动阶段:当电机的U2、V2、W2三相绕组全部接入三角形接法后,电机以额定电源电压和起动电流启动,启动成功。

三、电路保护电路的维护保养是必须的,在实际操作中,应定期检查电动机的过载、短路保护及触动器的可靠性,并按照保养手册进行维护保养。

当电机因过载等因素无法启动或停机时,应立即关闭电源或手动断开触点,以保护电路和电动机。

四、使用场景星三角降压启动控制电路适用于一些大型设备或场地,如混凝土搅拌机、制浆机、制糖机、机床、压缩机、抽水机等。

因此,这种电路在现代工业生产中应用广泛,具有不可忽视的作用。

总之,星三角降压启动控制电路原理是工程技术领域中极其重要的电机启动控制方法,它不仅能够有效降低电机的起动电流和电压浪涌,而且能够保护电路和电动机的安全运行,具有广泛的应用价值。

星三角(降压启动)工作原理

星三角(降压启动)工作原理

星三角启动电路的工作原理容量较大的电动机。

通常采用降压启动方式。

降压启动的方式很多,有星三角启动,自耦降压启动,串联电抗器降压启动,延边三角形启动等。

本文介绍电动机的星三角(Y一△)启动方式。

所谓Y一△启动,是指启动时电动机绕组接成星形,启动结束进入运行状态后,电动机绕组接成三角形。

在启动时。

电机定子绕组因是星形接法,所以每相绕组所受的电压降低到运行电压的根号三分之一(约57.7%),启动电流为直接启动时的1/3,启动转矩也同时减小到直接启动的1/3。

所以这种启动方式只能工作在空载或轻载启动的场合。

例如,轴流风机启动时应将出风阀门打开,离心水泵应将出水阀门关闭,使设备处于轻载状态。

图1是电动机Y-△启动的一次电路图,U1-U2、V2-V2、Wl-W2是电动机M的三相绕组。

如果将U2、V2和W2在接线盒内短接,则电动机被接成星形;如果将U1和W2、V1和U2、W1和V2分别短接,则电动机被接成三角形。

实现电动机的Y-△启动的二次控制电路见图2。

现在分析Y-△启动电路的工作过程。

按下启动按钮SB2,接触器KM3和时间继电器的线圈得电,KM3的主触点闭合,将电动机的三相绕组接成星形;KM3的辅助触点(常开)KM3-3同时闭合使接触器KM2动作,电动机进入星形启动状态,KM2的辅助触点KM2-1闭合,使电路维持在启动状态。

待电动机转速达到一定程度时,时间继电器KT延时时间到。

其延时触点(常闭)断开,接触器KM3线圈失电.主触点断开,辅助触点(常例)KM3-1闭台。

接触器KMl得电工作.电动机进入三角运行状态。

这里时间继电器的延时时间应通过试验调整在5~15秒之间。

按下停止按钮,或电动机出现异常过电流使热继电器FH 动作时,电动机均会停止运行。

电动机停运时绿灯HG点亮;启动过程中黄灯HY点亮;运行过程则红灯HR点亮。

电流表PA和电压表PV用于电动机运行参数的测量。

热继电器的调整.应根据负载轻重和运行电流的大小,在热态(热继电器接入电路,并经过启动电流的预热)实地进行。

星三角降压启动

星三角降压启动

电动机星角降压启动所谓电动机星角降压启动,是指电机正常运行时,线圈绕组为三角形接法的电机,电机在运行时,每相绕组所承受的电压是线电压,也就是380V电压,人们为了减小电机启动电流,所以将电机启动时,把绕组通过接触器改接成星形,这时每相绕组所承受的电压,是相电压,既220V电压,电压小了吧,所以电流也跟着降低了阿,降低多少?,降低原来电流的根号三分之一倍,达到了减小启动电流的目的了,他的好处是,减小电机因启动电流很大造成对系统的冲击,适合电源容量相对较小的系统,另,可减小机械冲击,但因为电压的降低,电机的启动转矩降低了原来的三倍,这是它的缺点,但在启动转矩要求不太大的机械设备中,可以满足机械要求,当电机达到或接近额定转速时,再通过接触器由星星形接法,转换成三角,开始在额定电压下运形,当然在电网允许的情况下,或要求起动转矩大等,看其情况也可直接起动。

星-三角启动是一种降压启动方法,启动时三相定子绕组接成星形,待转速接近稳定时改接成三角形。

这样,启动电压,电流都只有三角形连接时的1/√3,由于三角形连接时绕组内的电流是线路电流的1/√3,而星形连接时二者是相等的。

因此,接成星形启动时的线路电流只有接成三角形直接启动时线路电流的1/3.由于启动转矩Mq∝U2,Mq也要降低到直接启动时的1/3,因此这种启动方法只适用于空载或轻载启动。

固定接法的Y或△方式电机,绕组实际所承受的电压是不一样的。

△接法电机的每相绕组是承受电压380V,Y接法电机的每相绕组是承受电压220V,即Y接法比△接法每相绕组承受的电压降低根号3倍(1.732倍),则Y接法比△接法每相绕组匝数少根号3倍(1.732倍)。

那么,原△接法改为Y接法时,绕组匝数没变(只是接法改变),这时绕组可承受电压380V 的根号3倍(660V),能承受660V电压的绕组去承受220V电压,其倍率是220V根号3倍再根号3倍,实际相电流也就是原△接法时电流的1/3了。

星三角降压启动

星三角降压启动

Y--Δ降压启动异步电动机因其结构简单、价格便宜、可靠性高等优点被广泛应用.但在启动过程中起动电流较大,所以容量大的电动机必须采取一定的方式启动,星一三角形换接启动就是一种简单方便的降压启动方式.星三角起动可通过手动和自动操作控制方式实现。

对于正常运行的定子绕组为三角形接法的鼠笼式异步电动机来说,如果在启动时将定子绕组接成星形,待启动完毕后再接成三角形,就可以降低启动电流,减轻它对电网的冲击。

这样的启动方式称为星三角减压启动,或简称为星三角启动(Y-Δ起动)。

采用星三角启动时,启动电流只是原来按三角形接法直接起动时的1/3。

如果直接起动时的起动电流以6~7Ie计,则在星三角起动时,起动电流才2~2.3倍。

同时启动电压也只是为原来三角形接法直接启动时的根号三分之一。

起动电流降低了,起动转矩也降为原来按三角形接法直接起动时的1/3。

由此可见,采用星三角起动方式时,电流特性很好,而转矩特性较差,所以客观存在只适用于无载或者轻载起动的场合。

换句话说,由于起动转矩小,星三角起动的优点还是很显著的,因为基于这个起动原理的星三角起动器,同任何别的减压起动器相比较,其结构最简单,价格也最便宜。

除此之外,星三角起动方式还有一个优点,即当负载较轻时,可以让电动机在星形接法下运行。

此时,额定转矩与负载可以匹配,这样能使电动机的效率有所提高,并因之节约了电力消耗。

Y—△降压起动也称为星形—三角形降压起动,简称星三角降压起动。

这一线路的设计思想仍是按时间原则控制起动过程。

所不同的是,在起动时将电动机定子绕组接成星形,每相绕组承受的电压为电源的相电压(220V),减小了起动电流对电网的影响。

而在其起动后期则按预先整定的时间换接成三角形接法,每相绕组承受的电压为电源的线电压(380V),电动机进入正常运行。

凡是正常运行时定子绕组接成三角形的鼠笼式异步电动机,均可采用这种线路。

星形--三角形应注意:1。

电机绕组的额定电压为380V的(也就是额定电压380V接法为三角形接法)才能星形--三角形;2。

星三角降压启动控制线路

星三角降压启动控制线路

选择电路元器件
⒍ 主回路导线:按口诀选用 (参见第十八题) ⒎ 控制回路导线:可使用不小于1.5mm2绝缘铜导线。 ⒏ 控制回路熔断器:可使用5A或10A的熔断器,装1~
5A的熔丝。
(三)使用技术要示
⒈ Y-△启动器仅适用于△接法的三相鼠笼 电动机。
⒉ 只能空载或轻载启动。 ⒊ 启动转运行时间不得过长或过短。 ⒋ 容量大的启动器可以启动较小的电动机,

点闭合
M

3~

线


FR SB1 SB2 KM1
KM2常闭 触点打开
KM2
KM2
KM3
KT KT
KM2
KM3
KM1 KM3 KT KM2
KM3线 圈失电
星三角降压启动控制线路
QF FU1
FU2

L1 L2
L3

FR

KM1
SB1

SB2 KM1


KM2
KM2
KM3

M

3~
KT KT
KM2
KM2线

KM3
圈得电
KM1 KM3 KT KM2
线


星三角降压启动控制线路

L1 L2
L3


QF FU1
FU2 KM1



KM2主触


QF FU1
FU2 KM1
FR
接触器KM1常开
辅助触点闭合
SB1
降 接触器KM1 压 主触点闭合
SB2 KM1
KM3常闭 触点断开

星三角(降压启动)工作原理

星三角(降压启动)工作原理

容量较大的电动机。

通常采用降压启动方式。

降压启动的方式很多,有星三角启动,自耦降压启动,串联电抗器降压启动,延边三角形启动等。

本文介绍电动机的星三角(Y一△)启动方式。

所谓Y一△启动,是指启动时电动机绕组接成星形,启动结束进入运行状态后,电动机绕组接成三角形。

在启动时。

电机定子绕组因是星形接法,所以每相绕组所受的电压降低到运行电压的1/、(约57.7%),启动电流为直接启动时的1/3,启动转矩也同时减小到直接启动的1/3。

所以这种启动方式只能工作在空载或轻载启动的场合。

例如,轴流风机启动时应将出风阀门打开,离心水泵应将出水阀门关闭,使设备处于轻载状态。

图1是电动机Y-△启动的一次电路图,U1-U2、V2-V2、Wl-W2是电动机M的三相绕组。

如果将U2、V2和W2在接线盒内短接,则电动机被接成星形;如果将U1和W2、V1和U2、W1和V2分别短接,则电动机被接成三角形。

实现电动机的Y-△启动的二次控制电路见图2。

现在分析Y-△启动电路的工作过程。

按下启动按钮SB2,接触器KM3和时间继电器的线圈得电,KM3的主触点闭合,将电动机的三相绕组接成星形;KM3的辅助触点(常开)KM3-3同时闭合使接触器KM2动作,电动机进入星形启动状态,KM2的辅助触点KM2-1闭合,使电路维持在启动状态。

待电动机转速达到一定程度时,时间继电器KT延时时间到。

其延时触点(常闭)断开,接触器KM3线圈失电.主触点断开,辅助触点(常例)KM3-1闭台。

接触器KMl得电工作.电动机进入三角运行状态。

这里时间继电器的延时时间应通过试验调整在5~15秒之间。

按下停止按钮,或电动机出现异常过电流使热继电器FH 动作时,电动机均会停止运行。

电动机停运时绿灯HG点亮;启动过程中黄灯HY点亮;运行过程则红灯HR点亮。

电流表PA和电压表PV用于电动机运行参数的测量。

热继电器的调整.应根据负载轻重和运行电流的大小,在热态(热继电器接入电路,并经过启动电流的预热)实地进行。

星三角自耦降压启动原理

星三角自耦降压启动原理

星三角自耦降压启动原理咱先说说电机启动这件事儿。

电机就像一个大力士,想让它开始干活儿可不容易呢。

要是直接给它全电压启动,那就像是突然让一个睡眼惺忪的人进行百米冲刺,它会很“难受”的。

为啥这么说呢?因为电机在启动的时候,电流会特别大,就像一股洪水突然涌来。

这大电流可能会对电网造成冲击,就好比一群调皮的孩子突然冲进一个安静的房间,把里面弄得乱七八糟。

而且对电机自身也不好,就像一个人突然承受巨大的压力,可能会累坏了呢。

那怎么办呢?这时候星三角自耦降压启动就闪亮登场啦。

先来说说星三角启动。

电机的三相绕组,正常运行的时候是三角形接法。

但是在启动的时候呢,我们把它接成星形。

这就像是给电机穿上了一件“宽松的衣服”。

你想啊,在星形接法下,电机每相绕组承受的电压就降低了。

原本是承受线电压,现在只承受相电压啦,这个相电压可是线电压除以根号3呢。

电压降低了,电流也就跟着降低了。

这就好比我们把水流的压力减小了,那水流的速度也就不会那么猛啦。

这样一来,在启动的时候,电机的启动电流就不会那么大,对电网的冲击就小多啦,电机也能比较“轻松”地开始转动。

然后呢,当电机转起来,速度慢慢提高了,就像一个人已经从慢慢走路变成了小跑。

这时候,就可以把电机的接法从星形切换到三角形啦。

这个切换就像是给电机换了一套更适合它全力奔跑的装备。

切换到三角形接法后,电机每相绕组承受的电压就变成线电压了,电机就可以正常地、满功率地运行啦。

再来说说自耦降压启动。

自耦变压器可是个很神奇的东西呢。

它就像一个魔法盒子,能把电压按照我们想要的比例变低。

在启动的时候,电机通过自耦变压器接入电网。

比如说,自耦变压器把电压降低到原来的80%或者65%之类的。

这样电机启动的时候,它所得到的电压就低了,电流自然也小了。

自耦降压启动可以根据不同的电机和负载情况,灵活地调整降压的比例,让电机启动得更平稳、更安全。

星三角降压启动--(时间继电器控制)_标清

星三角降压启动--(时间继电器控制)_标清

星三角降压启动--(时间继电器控制) 星三角降压启动是指电动机启动时,把定子绕组接成星形,以降低启动电压,限制启动电流;等电动机启动后,再把定子绕组改接成三角形,使电动机全压运行.
下图所示为时间继电器自动控制星三角降压启动电路图。

该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。

时间继电器KT作控制星形降压启动时间和完成星三角自动切换用
先合上电源开关QS:
按下SB2→时间继电器KT线圈通电、KM3线圈通电→KM3互锁触头分断、KM3主触头闭合、KM3动合触头闭合→KM线圈通电、KM自锁触头闭合自锁、KM主触头闭合→电动机M接成星形降压启动,当M转速上升到一定数值,KT线圈断电.KT常闭触头分断→KT常开触头闭合→KM3线圈断电→KM3主触头分断、KM3互锁触头闭合→KM2线圈通电→KM2主触头闭合→KM2互锁触头分断→对KM3互锁.电动机M接成三角形全压运行。

星三角降压启动原理图

星三角降压启动原理图

星三角降压启动原理图
星三角降压启动原理图如下所示:
[图1]:星三角降压启动原理图
图中包括主要的三个元件:变压器、连接器和电路保护器。

首先,变压器的输入端连接到电源,输出端连接到星形连接器。

其次,星形连接器包括三个相位的连接器,分别连接到变压器的三个输出端子上。

最后,电路保护器连接到星形连接器的输出端子上,用于保护电路免受过载和短路等故障的影响。

上述是星三角降压启动的基本原理图,通过这个电气连接方式可以实现降低电动机起动时的电流冲击,保护电动机及其相关设备免受过载和损坏的影响。

《星三角降压启动》课件

《星三角降压启动》课件
星型电路由三个电源相位连 接到负载的星型接线盒中, 三角形电路由三个电源相位 连接到负载的三角形接线盒 中。
星三角降压电路的原理
星三角降压电路通过首先以 星型连接电动机的电源,将 电压降低到三角型连接电动 机的电压。这样可以降低电 动机的启动电流。
星三角降压电路的实现 步骤
实现星三角降压电路的步骤 包括:连接电动机,设置初 始参数,切换电路连接方式, 启动电动机。
照明系统
星三角降压电路可以用于照明 系统,稳定电压,延长灯泡的 使用寿命。
空调系统
星三角降压电路被广泛应用于 空调系统,降低启动时的电流 峰值,减少冲击对电网的影响。
总结
1 星三角降压是一种常用的电力降压技术
通过改变电路连接方式,实现电压降低和电流启动稳定。
2 星三角降压的原理清晰易懂,实现简便
通过星型电路和三角型电路的转换,实现电压降低,启动电流稳定。
3 星三角降压电路的应用广泛,性能稳定可靠
常用于电机启动、照明系统和空调系统,提高设备的寿命和系统的稳定性。
星三角降压电路的优缺点
1 星三角降压电路的优点
1. 降低电动机启动时的电流峰值。 2. 减少电网冲击。 3. 提高电动机的寿命。
2 星三角降压电路的缺点
1. 需要切换电路连接方式,增加了系统的复 杂度。
2. 在切换过程中可能会有一小段时间的电力 中断。
星三角降压电路的应用
电机启动
星三角降压电路常用于电机的 启动过程,降ห้องสมุดไป่ตู้启动时的电流 冲击。
星三角降压启动
星三角降压启动是一种常用的电力降压技术,通过星型电路和三角型电路实 现。本课件将介绍星三角降压的原理、实现步骤以及应用范围。
什么是星三角降压?

星三角启动的好处

星三角启动的好处

星三角启动的好处电动机星三角启动好处:启动电流可以降低到1/3。

星三角是降压起动。

我国三相异步电动机功率4KW及以上时,均采纳三角形接法,以利广泛采纳星三角降压起动。

星三角起动的目的是降低电机的起动电流,削减对电网的冲击。

星三角起动时,加在定子每相绕组上的电压为电源电压的根3分之一倍(220V),待电动机转速接近额定转速时,转为三角形运转。

定子绕组接成星形起动时,由电源供应的起动电流仅为接成三角形时的三分之一,星形接法时的起动转矩也减小为三角形接法时的三分之一。

星三角降压起动设备简洁,成本较低,但起动转矩较小,所以只适用于空载或轻载起动的电动机。

降压启动,爱护电路1.当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满意380V/Δ接线条件才能采纳星三角启动方法;2.该方法是:在电机启动时将电机接成星型接线当电机启动胜利后再将电机改接成三角型接线(通过双投开关快速切换);3.因电机启动电流与电源电压成正比此时电网供应的启动电流只有全电压启动电流的1/3 ,但启动力矩也只有全电压启动力矩的1/3。

星三角启动,属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。

所以不能一概而以电机功率的大小来确定是否需采纳星三角启动,还的看是什么样的负载,一般在需要启动时负载轻运行时负载重尚可采纳星三角启动,一般状况下鼠笼型电机的启动电流是运行电流的5—7倍,而对电网的电压要求一般是正负10%(我记忆中)为了不形成对电网电压过大的冲击所以要采纳星三角启动,一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采纳星三角启动。

只有鼠笼型电机才采纳星三角启动。

一家之言姑且听之. 本人在实际使用过程中发觉需星三角降压启动的电机从11KW开头就有需要的如风机、在启动时11KW电流在7-9倍(100)A左右按正常配置的热继电器根本启动不了(关风门也没用)热继电器配大了又起不了爱护电机的作用,所以建议用降压启动。

星三角启动属降压启动

星三角启动属降压启动

星三角启动属降压启动,是以牺牲功率为代价来换取降低启动电流来实现的。

星形启动:X-Y-Z相连,A、B、C三端接三相交流电压380V,此时每相绕组电压为220,较直接加380V启动电流大为降低,避免了过大的启动电流对电网形成的冲击。

此时的转矩相对较小,但电动机可达到一定的转速。

因电机启动电流与电源电压成正比,此时电网提供的启动电流只有全电压启动电流的1/3 ,但启动力矩也只有全电压启动力矩的1/3。

角形运行:经星形启动电动机持续一段时间(约几十秒钟)达到一定的转速后,电器开关把六个接线端子转换成三角形连接并再次接到380V电源时每相绕组电压为380V,转矩和转速大大提高,电动机进入额定条件下的运行过程。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
SGMW机密 Confidential
三相异步电动机Y—△降压启动控制线路
编制 :VMD范文城
三相异步电动机Y—△降压启动控制线路
一、学习目标
1、知识目标: ①识记:星形接法、三角形接法的概念
②掌握星三角降压启动的概念
2、能力目标: ①理解:由星形接法变为三角形接法为什么是降压启动
②能够分析两个接触器控制的星三角降压启动控制线路的工作原理
KM2吸合前电动机是什么接法,吸合后是什么接法?
KM2没有吸合时电动机是星形接法 KM2吸合后电动机是三角形接法
星三角切换为什么是降压启动
• 实验可知电动机启动时接成Y形,加在每相定子绕组上的启动电压只有 △接法的1/√3; • 启动电流:为△接法的1/3 • 启动转矩:为△接法的1/3

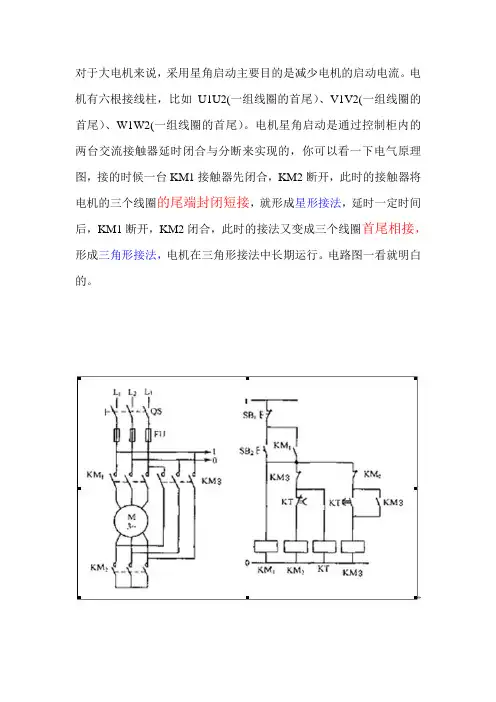

试简述此电气原理图的工作原理 .

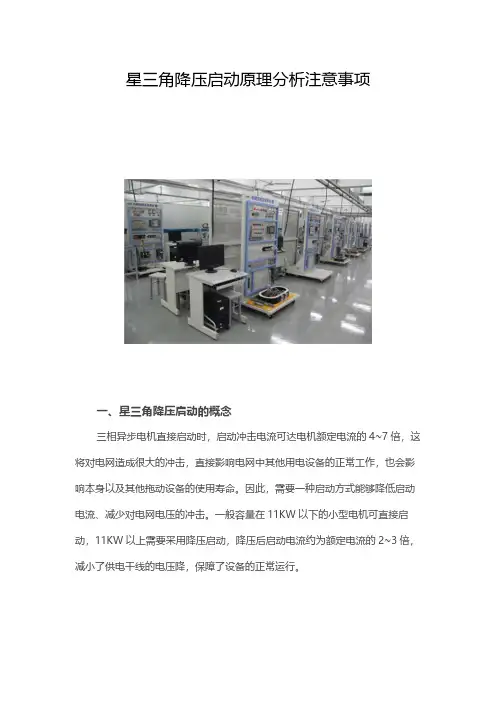

电动机的降压启动是在电源电压不变的情况下,降低启动时 加在电动机定子绕组上的电压,限制启动电流,当电动机 转速基本稳定后,再使工作电压恢复到额定值的控制方法 。 常用的降压启动方法:Y—△降压启动;自耦变压器降压启 动和延边三角形降压启动
什么是电动机的星形接法?
星形接法(Y接法):把电机的首端或末端相连,由剩下的三个接线端 子接入三相电源的接法称为星形接法。
什么是电动机的三角形接法?
三角形接法(△接法):三相绕组的尾首顺次相连后接三相电源的接法 称三角形接法。
什么是电动机的星三角降压启动?
Y—△降压启动:是指电动机启动时,把定子绕组接成Y形 ,以降低启动电压,限制启动电流。当电动机的转速接 近额定转速时再换成△接法运行的控制方法。
合作探讨
1、在主电路KM2没有吸合时电动机是什么接法,KM2吸合后电动机是 什么接法? 2、由星形接法变为三角形 接法为什么是降压启动? 3、试简述此电气原理图的 工作原理 4、总结星三角降压启动控 制线路特点及使用场合。
• Y形启动:先合上电源开关QS,按下SB2,KM1线圈得电,KM1的 主触点闭合电动机以Y形启动,KM1辅助触点闭合,进行自锁,同 时时间继电器KT得电并开始计时。 • △运行:当时间继电器计时时间到,KT动合触点闭合接通接触器 KM2线圈,KM2动断触点先断开,电动机解除Y形接法,KM2动合 触点闭合后换接成△接法运行 • 停止:按下SB1,KM1,KM2,KT同时断电电动机停止运行
总结星三角降压启便、经济可靠。Y接的启动电流是正常运行△接 的1/3,启动转矩也只有正常运行时的1/3,因而,Y—△启动只适用 于空载或轻载的情况。另外,电动机额定运行状态是Y接法的,不 可采用本方法启动。
课堂练习 .
分析下面三个接触器控制的星三角降压启动电路,说明哪个接触器吸合 时电动机为星形接法,哪个接触器吸合时电动机为三角形接法?试说 明这三个接触器的动作顺序。
③能正确完成两接触器式星形接法和三角形接法的转换的接线 ④掌握星三角降压启动控制线路特点及适用场合
三相异步电动机Y—△降压启动控制线路
二、自主学习(掌握基本概念)
1、降压启动,常用的降压启动方法有哪些?
2、什么是电动机的星形接法?
3、什么是电动机的三角形接法?
4、什么是电动机的星三角降压启动?
降压启动,常用的降压启动方法有哪些?
课堂练习
谢谢!
