施乐S S S 维修手册

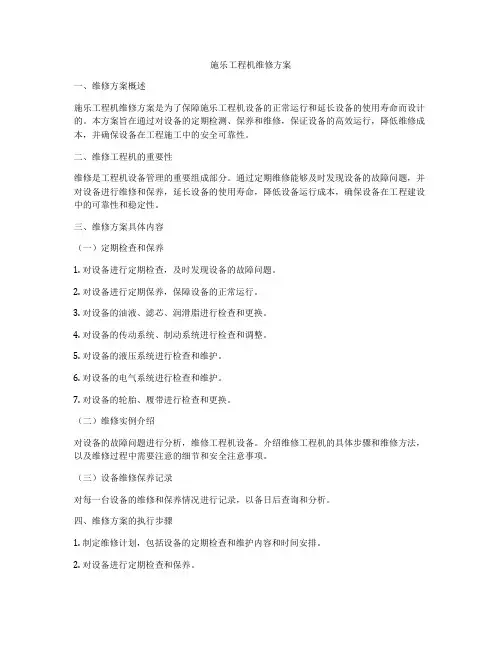

施乐工程机维修方案
施乐工程机维修方案一、维修方案概述施乐工程机维修方案是为了保障施乐工程机设备的正常运行和延长设备的使用寿命而设计的。
本方案旨在通过对设备的定期检测、保养和维修，保证设备的高效运行，降低维修成本，并确保设备在工程施工中的安全可靠性。
二、维修工程机的重要性维修是工程机设备管理的重要组成部分。
通过定期维修能够及时发现设备的故障问题，并对设备进行维修和保养，延长设备的使用寿命，降低设备运行成本，确保设备在工程建设中的可靠性和稳定性。
三、维修方案具体内容（一）定期检查和保养1. 对设备进行定期检查，及时发现设备的故障问题。
2. 对设备进行定期保养，保障设备的正常运行。
3. 对设备的油液、滤芯、润滑脂进行检查和更换。
4. 对设备的传动系统、制动系统进行检查和调整。
5. 对设备的液压系统进行检查和维护。
6. 对设备的电气系统进行检查和维护。
7. 对设备的轮胎、履带进行检查和更换。
（二）维修实例介绍对设备的故障问题进行分析，维修工程机设备。
介绍维修工程机的具体步骤和维修方法，以及维修过程中需要注意的细节和安全注意事项。
（三）设备维修保养记录对每一台设备的维修和保养情况进行记录，以备日后查询和分析。
四、维修方案的执行步骤1. 制定维修计划，包括设备的定期检查和维护内容和时间安排。
2. 对设备进行定期检查和保养。
3. 对设备的故障进行诊断和维修。
4. 进行设备的维修保养记录。
五、维修方案执行的技术要求1. 严格按照维修计划进行操作，保证设备的维修和保养按时进行。
2. 对设备的维修和保养工作人员要求具备专业的技术和丰富的经验，确保设备的维修保养工作质量和安全性。
3. 在维修过程中，严格按照设备的维修手册和操作规程进行操作，确保维修施工的规范性和准确性。
4. 在维修过程中，要做好设备维修记录，包括维修内容、维修人员、维修日期等，以备日后查询和分析。
六、维修方案执行的安全要求1. 在维修过程中，要加强对设备维修场地的管理，确保维修场地的整洁和安全。
富士施乐 用户维修服务指
富士施乐维修服务手册（ 全保合同用户 ）２００５． ０２ 版 富士施乐（中国）有限公司 客户服务及支持部We CanDo MoreFor you 亲爱的用户：您好！ 非常感谢您选用富士施乐的产品。
作为全球复印和打印设备的供应 商，我们有理由相信，我公司产品卓越的品质和良好的服务一定会对您日 常业务的展开提供最有力的帮助。
选择富士施乐，您不仅可以得到高质量的产品，更可以享受富士施 乐所提供的一系列便捷、高效、优质的售后服务。
为了您能更清楚的了解富士施乐售后服务的步骤，流程和相关联 系方式，我们特意为您准备了这本《维修服务手册》。
希望能通过这本手 册，使您对我们的强大的售后服务网络体系有所了解，我们也将尽我们所 能，为您提供最优质满意的售后服务。
选择富士施乐，选择放心－－这就 是我们对待客户的态度和宗旨。
您对我们售后服务质量的满意就是对我们最大的鼓励，希望您 能一如既往的支持富士施乐的产品和服务。
谢谢！2富士施乐用户维修服务指南一、在新机安装后， 您即得到客户服务及支持部提供的优质、高效、便捷的售 后服务 （硬件及软件） 二、 对于每一个签定全保合同（参见本册：全保合同简介）的新用户， 富士施 乐都将指定一位专业的维修工程师负责机器的日常维修与保养。
三、 新机装机当天，由富士施乐指定的工程师到用户现场进行安装与调试。
同 时工程师将提供简单的机器操作使用培训。
四、一般情况下，在新机安装后的五个工作日内，富士施乐的客户关怀专员将与 您联系了解设备的安装使用情况及您的其他需求。
五、 机器日常报修及耗材的订购 －－ 请参见本手册图一和图二 六、 如您对我们的售后服务有任何的需求， 请随时与富士施乐全国客户服务免 费呼叫中心联系： 800－820－5146 （ 我要施乐 ）或者，您可以登录富士施乐中国区的网站：3 富士施乐全保服务合同介绍维修保养承包咨询合同 － 简称：全保合同（ＦＳＭＡ） 全保 合同的服务方式是当今世界上最为先进的服务方式之一，在世界上许多国家和地区普遍实行 了多年。
施乐S2011、S2320、S2520维修手册
施乐S2011、S2320、S2520维修手册一、常见故障及原因1、打印质量问题打印模糊：可能是硒鼓老化、碳粉不足、定影器故障等原因导致。
出现黑道或白条：通常是硒鼓表面划伤、充电辊脏污或损坏、激光光路受阻等造成。
色彩偏差：可能是碳粉质量不佳、调色剂不均匀、喷头堵塞等问题引起。
2、卡纸故障纸张不平整：纸张受潮、变形或放置不规范，容易在进纸过程中卡纸。
搓纸轮磨损：长时间使用后，搓纸轮的摩擦力下降，无法正常进纸。
传感器故障：传感器灵敏度降低或损坏，无法准确检测纸张位置，导致卡纸。
3、硬件故障电源故障：电源板损坏、电源线接触不良等会导致打印机无法开机或突然断电。
主板故障：主板上的元件老化、短路等问题可能会使打印机工作异常。
二、维修工具和准备工作1、维修工具螺丝刀：用于拆卸打印机外壳和内部组件。
镊子：用于夹取细小的零件和杂物。
清洁刷：用于清理打印机内部的灰尘和碳粉。
万用表：用于检测电路中的电压、电阻等参数。
2、准备工作关闭打印机电源，并拔掉电源线，以确保安全。
准备一个干净、宽敞的工作空间，便于操作和放置工具、零件。
戴上手套和口罩，防止碳粉和灰尘对身体造成伤害。
三、维修步骤和方法1、打印质量问题的维修打印模糊：首先检查硒鼓和碳粉的情况。
如果硒鼓磨损严重，需要更换新的硒鼓；如果碳粉不足，及时添加碳粉。
若问题仍未解决，可能是定影器温度不够或压力不均，需要调整定影器的参数或更换定影膜。
出现黑道或白条：清洁硒鼓表面和充电辊，如果有划伤或损坏，及时更换。
检查激光光路是否畅通，如有遮挡物，清理干净。
色彩偏差：更换优质的碳粉，并检查调色剂的均匀性。
如果喷头堵塞，可使用打印机自带的清洗功能或专用的清洗液进行清洗。
2、卡纸故障的维修纸张不平整：更换干燥、平整的纸张，并按照打印机的要求正确放置。
搓纸轮磨损：用湿布清洁搓纸轮，如果磨损严重，需要更换新的搓纸轮。
传感器故障：检查传感器是否被灰尘或杂物遮挡，清洁传感器。
如果传感器损坏，需要更换新的传感器。
施乐1018维修手册
1. 向机器操作员询问机器的状况。 2. 记录计数器。 3. 查看故障副本， 了解机器的故障状况。 4. 检查机器记录表。
第 1 章 维修要领
1.2 访问时的作业流程
1.2.2 UM时的作业
注释 （参考）进入诊断模式的方法：按着控制面板的 〈0〉键大约 4 秒，然后按 〈启动〉键。
注释 （参考）进入诊断模式的方法：按着控制面板的 〈0〉键大约 4 秒，然后按 〈启动〉键。
1. 检查副本画质。 用测试稿 （499T247）复印数张，确认副本画质无异常。
2. 为了了解机器的状况， 查看最新的 20 个错误代码。 进入诊断模式，按 〈启动〉键。 · 显示最终的错误记录时， 按下 〈启动〉 键， 将返回至功能输入画面。 · 显示期间按下 〈停止〉 键时， 将停止显示， 返回至功能输入画面。
1.3.3 检查副本画质
1. 用测试稿 （499T247） 复印数张， 确认副本画质。 2. 若副本画质有异常， 则执行 [ 第 3 章 画质故障诊断 ] 的相应项目。
1.3.4 Trim作业
Trim 作业在访问时执行，以维持机器的性能为主要目的。 1. 依照 Trim 检查列表， 执行必要的 Trim 项目。 2. 对于定期清洁／更换零件 （消耗品、 零件）， 通过 Trim 检查列表、 定期更换零件／消耗品列表确认 记录， 必要时进行清洁。 若已更换， 则务必在 Chain Func 清除相应项目的计数器。
1-6
第 1 章 维修要领
1.4 Trim 检查列表
1.4 Trim检查列表
A：进行检查，必要时实施清洁、更换、补充作业。
B：必须实施清洁作业、检查。
＊：必须在指定间隔内实施更换作业。
施乐2018维修手册
施乐2018维修手册施乐2015.2018.2021维修代码.按0开机.进入维修模式1---1 前盖连锁开关2 右上盖连锁开关6 右下盖连锁开关2---1 面板按钮3---10 选择设置11 选择驱动12 选择停止5---4 ADF连接5 ADF输纸盖连锁开关6 ADF 原稿传感器7 ADF原位传感器8 ADF出口传感器9 ADF轻推辊定位传感器13 ADF出口连锁开关14 ADF输纸盖连锁开关6---1 镜头传感器2 光学定位传感器8 暴光检测信号17 定影热敏电阻18 定影热敏电阻开路7---1 纸盘1开关2 纸盘2开关（V2018.2021）6 纸盘1无纸传感器7 纸盘2无纸传感器（V2018.2021）10 MSI无纸传感器21 输纸传感器（V2018.2021）51 OTM连接8---8 定位门传感器9 定影出口开关10 MSI尺寸传感器9---9 色粉空传感器11---2 分页器连接3 分页器入位连锁开关4 分页器前门连锁开关11 垂直传感器12 入位传感器13 手动装订钮14 装订安全开关31 装订器原位开关32 推整器原位传感器33 下降限位开关34 手凸轮位置传感器35 装订位置传感器36 DIP开关SW1-137 DIP开关SW1-238 页格上升开关39 页格下降开关40 驱动电机时钟传感器4---1 主电机（和消电灯）5---1 ADF皮带电机2 ADF输纸电机3 ADF出口电机26 ADF原稿放置LED40 ADF测试模式6---3 灯架电机（扫描）4 灯架电机（返回）7 暴光灯（及主电机和消电灯）8---1 主电机（和消电灯）2 纸盘1输纸电磁铁3 纸盘2输纸电磁铁6 定位门电磁铁7 MSI输纸离合器9---1 主电机（和消电灯）2 显影偏压3像间像边消电灯10---1 光学冷却风扇电机4 定影风扇电机11---1 分页器驱动电机15 装订电机（10格）16 推整器电机（10格）17 装订器页格驱动电机（10格）20---1 定位调整2 亮度调整3 纸张卷曲度调整4 ISIL 前沿边消电量调整5 ISIL 尾边消电量调整6 100%倍率水平细调7 100%倍率垂直细调8 ADF：原稿卷曲度调整9 ADF：定位调整10 MSI纸张卷曲度调整11 MSI定位调整14 光导体暴光灵敏度修正选择16 偏压曲线选择117 偏压曲线选择220 亮度调整（粗调）23 光导体灵敏度修正常数30 定影温度调整（等待）31 定影温度调整（复印）41 密度修正手动浅642 密度修正手动深645 密度修正照片浅646 密度修正照片深696 NVM 初始化初始所有NVM值50---9 黑带功能（时间1）10 黑带功能（时间2）30---1 纸盘1输纸记数器3 纸盘2输纸计数器4 MSI输纸计数器6 ADF输纸计数器40---1 E1卡纸记数器2 E3卡纸计数器5 C1卡纸计数器7 C2卡纸计数器10 C9卡纸计数器11 F1卡纸计数器12 A1卡纸计数器13 A2卡纸计数器50---1 色粉接触2 国别设置4 黑带生成功能6 相关产品L6检测7 定影预热功能8 副本密度选择9 黑带功能（时间1）10 黑带功能（时间2）20 定影过热故障消除86 帐户管理者密码复位---------------------------------------------- 施乐2015故障代码！（2018.2021）U1-1 主电机故障U2-1 灯架故障—等待U2-2 灯架故障—位置U2-3 灯架故障—扫描U2-4 灯架故障—返程U3-1 镜头位置故障U4-1 定影热敏电阻开路故障U4-2 定影预热故障U4-3 定影预热故障1U4-4 定影预热故障2U4-6 定影预热安全故障U5-2 装订分页器驱动电机故障U5-3 装订分页器页格驱动电机故障U5-4 装订分页器推整电机故障U5-5 装订分页器装订电机故障U6-4 NVM故障U7-5 分页器通讯故障U8-1 暴光控制故障U8-2 无零交叉信号U8-4 暴光电压过高故障U8-5 暴光电压过底故障C1-2 纸盘1定位门传感器不触动卡纸C2-1 纸盘2卡纸C8-2 输纸传感器静态卡纸C9-3 MSI卡纸E1-1 定影出口开关不触动卡纸E1-2 定位门传感器静态卡纸E1-6 定位门传感器静态卡纸E3-3 定影出口开关触动卡纸E3-6 定影出口开关静态卡纸E5-1 前盖连锁开路故障E6-1 右上盖连锁开路故障E6-2 右下盖连锁开路故障J1-1 色粉空J1-2 色粉组件寿命终止J3-1 鼓组件设置故障J3-2 色粉组件设置故障J3-3 总计数器设置故障J6-1 鼓组件ID故障J6-2 色粉组件ID故障J6-3 总计数器ID故障J7-1 鼓组件寿命终止J8-1 鼓组件类型不匹配J8-2 色粉组件类型不匹配J8-3 总计数器类型不匹配J9-1 鼓组件身份号不符合要求J9-2 色粉组件身份号不符合要求J9-3 总计数器身份号不符合要求H6-2 ADF轻推辊位置故障H6-4 ADF通讯故障F1-1 分页器传感器不触动卡纸F1-2 分页器传感器触动/静态卡纸F5-1 分页器入位连锁开路故障F5-2 分页盖连锁开路故障F9-22 装订安全故障.装订超限故障F9-23 装订器锁定故障A1-11 原稿传感器静态卡纸A1-21 原稿定位传感器静态卡纸A1-22 定位传感器静态卡纸（ADF）A1-23 定位传感器不触动卡纸A1-24 定位传感器触动卡纸A2-1 原稿出口传感器静态卡纸A2-2 出口传感器静态卡纸A2-3 出口传感器触动和不触动卡纸A3-1 超规格尺寸检测卡纸A5-1 输纸器前盖连锁开路A6-1 原稿设置故障A8-1 出口盘连锁开路故障。
施乐S2011、S2320、S2520维修手册
DocuCentre S2520/S2320 DocuCentre S2011DocuCentre S2520/S2320/S2011维修手册 Ver.1.0发行：2014年11月编辑/发行：Fuji Xerox Co., Ltd. Solution Service & Operational Management CS Dept.MMCBldg,3-6-1, Minato-mirai, Nishi-ku, Yokohama-shi, Kanagawa, JAPAN 220-0012 [XEROX] 是注册商标。
∙本维修手册用于下列产品：富士施乐（有限公司）•DocuCentre S2520/S2320/S2011 ∙关于维修手册的机密性∙本维修手册仅限于富士施乐认可的产品维护保养人员使用，严禁未经许可而复印、转载、供他人阅读或提供给他人。
∙因修订等原因而不再需要时，请务必烧毁或用碎纸机进行处理。
∙使用时请注意，应将手册保管好，避免遗失、破损。
∙关于因设计变更等原因而修订维修手册本维修手册的记载内容中出现相关设计变更时，有时会发行必要的相关技术信息，作为维修手册下次修订时反映变更内容以前的补充信息。
注意 技术信息等内容中的“备用零件号码的变更”及调整项目的“设定规定值”的变更等重要项目应在每次变更时记录在本维修手册内。
0 Introduction0.1 关于本手册 (3)0.2 手册的使用方法 (3)0.3 术语、符号的说明 (4)0.1 关于本手册本手册作为标准维修手册适用于DocuCentre S2520 / S2320 / S2011。
· 维修手册意见表若您对本维修手册有任何意见、或您发现有错误、需要订正的地方，请您填写维修手册意见表，寄送至以下部门。
Japan：Solution Service & Operational Management CS Dept.APO/GCO：OSG PSD CS&SD SSOMG via OpCo Technical Service Department 0.2 手册的使用方法本手册记载了本产品维护时的标准作业。
施乐维修手册：dcs2010_s2420_sc_ver1.2_chap04
REP 19.1.1 Front Cover ..................................................... 67 REP 19.1.2 Top Cover ....................................................... 68 REP 19.2.1 Rear Cover (S2010 / S1810) ...................................... 69 REP 19.4.1 Rear Cover (S2420 / S2220) ...................................... 70
18. Electrical
REP 18.1.1 (SCC) ESS/MCU PWB (S2010 / S1810) ............................... 61 REP 18.1.2 (SCC) HVPS ...................................................... 61 REP 18.1.3 (SCC) LVPS ...................................................... 62 REP 18.3.1 (SCC) Net I/F PWB (S2420 / S2220) ............................... 63 REP 18.3.2 (SCC) ESS/MCU PWB (S2420 / S2220) ............................... 64
6
REP 1.4.1 (SCC) Carriage Motor .............................................
施乐S2011、S2320、S2520维修手册及应用
DocuCentre S2520/S2320 DocuCentre S2011DocuCentre S2520/S2320/S2011维修手册 Ver.1.0发行：2014年11月编辑/发行：Fuji Xerox Co., Ltd. Solution Service & Operational Management CS Dept.MMCBldg,3-6-1, Minato-mirai, Nishi-ku, Yokohama-shi, Kanagawa, JAPAN 220-0012 [XEROX] 是注册商标。
∙本维修手册用于下列产品：富士施乐（有限公司）•DocuCentre S2520/S2320/S2011 ∙关于维修手册的机密性∙本维修手册仅限于富士施乐认可的产品维护保养人员使用，严禁未经许可而复印、转载、供他人阅读或提供给他人。
∙因修订等原因而不再需要时，请务必烧毁或用碎纸机进行处理。
∙使用时请注意，应将手册保管好，避免遗失、破损。
∙关于因设计变更等原因而修订维修手册本维修手册的记载内容中出现相关设计变更时，有时会发行必要的相关技术信息，作为维修手册下次修订时反映变更内容以前的补充信息。
注意 技术信息等内容中的“备用零件号码的变更”及调整项目的“设定规定值”的变更等重要项目应在每次变更时记录在本维修手册内。
0 Introduction0.1 关于本手册 (3)0.2 手册的使用方法 (3)0.3 术语、符号的说明 (4)0.1 关于本手册本手册作为标准维修手册适用于DocuCentre S2520 / S2320 / S2011。
· 维修手册意见表若您对本维修手册有任何意见、或您发现有错误、需要订正的地方，请您填写维修手册意见表，寄送至以下部门。
Japan：Solution Service & Operational Management CS Dept.APO/GCO：OSG PSD CS&SD SSOMG via OpCo Technical Service Department 0.2 手册的使用方法本手册记载了本产品维护时的标准作业。
施乐维修手册维修要领
施乐维修手册维修要领引言：施乐维修手册是一本专门为施乐品牌的电子设备维修人员编写的指导手册。
本手册旨在提供详细的维修指南，帮助维修人员了解并掌握维修施乐设备所需的技能和要领。
本文将介绍施乐维修手册中的重要内容，包括故障排除、常见维修问题和施乐设备的维护。
一、故障排除1. 检查电源：施乐设备故障的常见原因之一是电源问题。
维修人员应该先检查设备是否连接到电源，并确认电源是否稳定。
2. 检查连接：设备无法正常工作时，维修人员应该检查设备的连接情况，包括连接线是否松动或损坏。
3. 检查传感器：施乐设备中的传感器常常是故障的关键所在。
维修人员应该检查传感器的工作状态，并确保传感器没有损坏或污染。
4. 故障代码解读：施乐设备通常会显示故障代码，维修人员应该根据手册中提供的故障代码解读表，来了解故障的具体原因，并采取相应的维修措施。
二、常见维修问题1. 打印机无法打印：这是施乐设备中最常见的问题之一。
维修人员应该先检查打印机的连接情况，确保连接线正常。
然后，检查打印机的墨盒或墨粉是否用尽，需要更换。
2. 扫描仪无法正常工作：维修人员应该检查扫描仪的连接情况，确保连接线正常。
然后，检查扫描仪的驱动程序是否安装正确，是否需要更新。
3. 多功能一体机无法复印：维修人员应该先检查多功能一体机的连接情况，确保连接线正常。
然后，检查复印机的驱动程序是否安装正确，是否需要更新。
4. 邮件服务器设置问题：施乐设备通常可以通过邮件发送文件，但有时候会遇到邮件服务器设置问题。
维修人员应该检查邮件服务器配置是否正确，确保设备能够正常发送邮件。
三、施乐设备的维护1. 定期清洁：施乐设备使用一段时间后，会积累尘埃和污垢，影响设备的正常工作。
维修人员应该定期清洁设备的内部和外部，包括打印头、滚筒、传感器等部件。
2. 及时更换耗材：施乐设备的耗材，如墨盒或墨粉，使用一段时间后会减少或用尽。
维修人员应该及时更换耗材，以保证设备的正常工作。
3. 规范使用：施乐设备应该在规定的工作环境下使用，避免暴露在过热、潮湿或尘埃较多的环境中。
施乐维修手册需求规格说明书
施乐维修手册需求规格说明书一、概述施乐维修手册是为了方便用户维修和使用施乐产品而制定的指南。
本手册详细介绍了施乐产品的各项功能、故障排除方法、维护保养建议等内容，旨在为用户提供全面准确的信息支持。
二、产品概述本维修手册适用于所有施乐的产品型号，包括但不限于打印机、复印机、扫描仪等。
具体的产品型号和规格请参考相应产品资料。
三、操作指南1. 开机与关闭(1) 开机：按下电源按钮，等待设备启动完成并显示主界面。
(2) 关闭：在设备主界面点击“关机”，等待设备完全关闭后，再拔掉电源线。
2. 打印操作(1) 连接打印机：将打印机与电脑或其他设备连接，确保打印机正常工作。
(2) 选择打印选项：在打印设置界面选择页面大小、打印质量、打印份数等参数。
(3) 打印文件：选择需要打印的文件，点击打印按钮，等待打印完成。
3. 复印操作(1) 放置原件：将需要复印的文件放入扫描仪上的进纸口，并按照指示进行调整。
(2) 选择复印选项：在复印设置界面选择复印数量、色彩模式、纸张大小等参数。
(3) 开始复印：点击开始复印按钮，等待复印完成。
4. 故障排除在使用中遇到问题时，用户可以根据以下方法尝试解决：(1) 检查电源和连接：确保设备连接正常，电源供应稳定。
(2) 清洁保养：定期清理设备，拆卸并清理打印头或扫描仪上的灰尘。
(3) 参考故障代码：根据设备显示的故障代码，在故障代码手册中查找对应的故障原因和解决方法。
四、维护保养1. 清洁保养(1) 打印机：定期清理打印头、纸路等部件，防止灰尘积累影响打印质量。
(2) 复印机：清洁复印机扫描仪上方的玻璃板，以确保复印的文件清晰。
(3) 扫描仪：使用专用扫描仪清洁剂擦拭扫描仪的感光部件和玻璃面板。
2. 耗材更换(1) 打印机：根据打印机显示的墨盒或墨粉低量提醒，及时更换耗材。
(2) 复印机：更换复印纸时，请使用符合要求的纸张规格和质量。
五、安全注意事项1. 电源使用：使用正规的电源插座，并定期检查电源线是否磨损。
施乐全系列复印机维修手册
U1-1 主电机 故障，时钟 脉冲
U2-1 全速灯 架故障，在 准备状态 下，灯架没 有到达原位
U2-2 灯架在 规定时间 内，没有离 开原位，复 印结束后1 秒，灯架未 回到原位
U2-3 扫描架 在1秒内，为 离开原位传 感器
U2-4 扫描结 束后2.1秒， 灯架未回到 原位
U3-1 镜头为 在原位
20-36 彩色 平均暴光 标 准=20 范围 12-20 20-60 加粉 速率 标准 =32 范围099
20-62 AC/DC斜率 调整 标准 =60 20-96 NVM 初始化 按复 印键进入初 始化
50-20 定影 器过热 复位 时参数改为0
输 出 码 测 试
3-1 计数器 4-1 主电机 正转
26 100%设 置 标准=0 0=100% 1=101% 用 数字键
30 自动浓度 标准=0 0= 手动 1=自动 用数字键
32 黑色/彩 色显影器 标 准=0 0=黑色 1=彩色 用 数字键
20-6 前边缘 消电 标准 =32 范围064 0.168MM
20-7 后边缘 消电 标准= 随机 范围064 1.05MM
20-8 100% 垂直放大 标 准=32 范围 0-64 0.04%
20-9 100% 水平放大 标 准=32 范围 02-06-4200.暴13光% 灯开通电压 标准=47 范 围0-99 0.3V
4-2 主电机 反转 6-2 扫 描电机正转 6-3 扫描电 机反转 6-6 暴光灯亮 8-1 纸盘1电 磁铁 8-2 纸 盘2电磁铁 8-3 纸盘3电 磁铁 8-7 手 送纸电磁铁 8-8 定位门 电磁铁 8-13 主电机 8-15 手送纸 电磁铁 9-1 高压电源 9-2 象间灯 全亮 9-3 象 间短灯亮
施乐 维修手册 维修要领
第一章维修要领2008.101-1AP-II/DC-II C4300G, AP-III/DC-III C4400G维修要领Version 1.11 维修要领1.1 维修前注意事项.........................................................31.2 维修访问步骤...........................................................51.3 维修访问步骤细节.......................................................61.4 TRIM 检查列表..........................................................61.5 定期更换零件／消耗品列表...............................................72008.101-2Version 1.1AP-II/DC-II C4300G, AP-III/DC-III C4400G维修要领2008.101-3AP-II/DC-II C4300G, AP-III/DC-III C4400G维修要领1.1 维修前注意事项Version 1.11.1 维修前注意事项1.1.1 安全性为了能够在保养维修中防患事故发生于未然，必须严守维修上的警告和注意。
绝对不能执行危险的操作。
1.电源为了防止触电、烧伤、伤害等，保养维修必须在关闭电源并拔出电源插头后执行。
但在测量电压等不得已需要打开电源的情况下，执行时应充分注意，以防触电。
2.驱动部分皮带、链轮齿、齿轮等驱动部分的检查、清洁以及上油绝对不能在机器正在运作时进行。
3.重物拆卸、安装下列重物时，注意充分降低腰部再进行。
左边盖子组件（PL 2.8）......... TBD Finisher 组件：16.5Kg原则上由2人进行操作。
施乐维修手册维修要领
标题：施乐维修手册维修要领摘要：本文将介绍施乐维修手册中的重要维修要领，帮助维修人员更好地进行施乐设备的维修工作。
本文全面涵盖了维修过程中的注意事项、维修流程以及常见故障的排除方法。
通过学习和掌握这些维修要领，维修人员能够更高效地进行设备维护和修复，提高工作效率和维修质量。
一、维修前的准备在进行施乐设备的维修工作之前，维修人员需要做好以下准备工作:1. 阅读维修手册：仔细阅读施乐维修手册，了解设备的工作原理和维修方法。
2. 收集必要工具：收集所需的维修工具，并确保其完好无损。
3. 确定维修环境：选择一个安全、整洁的维修环境，并保持良好的通风条件。
二、维修过程中的注意事项在进行施乐设备的维修工作过程中，维修人员需要注意以下事项：1. 安全第一：确保自己和周围人员的安全，在维修过程中使用必要的防护装备。
2. 注意维修顺序：按照维修手册的指导，严格按照维修顺序进行维修。
3. 细心查看维修点：在进行维修之前，仔细观察设备，辨别故障点，避免误操作。
三、维修流程1. 故障诊断：根据设备运行情况和用户反馈，判断故障所在。
可以通过设备自带的故障诊断系统或者仪器设备进行故障检测，确定故障点。
2. 维修准备：收集相关维修工具和替换件，确保具备维修所需条件。
3. 维修操作：按照维修手册的指导进行维修操作，注意操作的细节和步骤。
4. 测试与确认：在维修完成之后，对设备进行功能测试和运行确认，确保修复效果。
5. 维修记录：对维修过程进行记录，包括故障点、维修步骤、使用工具和替换件等，方便后续参考和备案。
四、常见故障排除方法1. 打印质量问题：包括模糊、颜色不匹配等问题。
可以通过清洁打印头、更换墨盒或者调整打印机设置来解决。
2. 纸张卡纸：检查纸张的摆放是否正确，清理进纸通道，避免杂物卡住纸张。
3. 打印机无法开机：确保电源插座正常，检查电源线是否连接松动，查看电源开关是否打开。
总结：施乐维修手册中的维修要领是维修人员进行设备维修时的重要参考。
富士施乐S2010_S1810维修手册_1-3章
2012/05 0-4
安全重要零件 (SCC：Safety Critical Component)
关于安全重要零件及指定零件的安全管理等，应依照富士施乐有限公司指定的安全重要零件的 相关规定进行。
对任何指定为 SCC 的部件进行更换时必须更换整个部件。绝对不要拆卸部件或对需更换部件的 内部个别零件进行更换。
3. 有关维护时更改的与安全相关的 NVM 值。 设定与轮询等相关安全性的 NVM 进行测试时， 作业完成后必须还原。 ( 例如 ： 轮询的详 情， 请参照各机型通用的 FTO 2-202)
4. 维护期间如需将本公司的机器连接至客户端的网络， 必须先通过负责人获得客户方信息系 统管理员 ( 或负责人 ) 的许可后才可执行。
4. 安全装置 预防机器事故的安全装置 ( 保险丝、 断路器、 联锁开关 ) 及客户操作上的安全装置 ( 控 制面板、 盖子类 )， 都应该确保其安全功能令人满意。 另外， 禁止有损机器安全功能的 改造。
5. 零件的安装、 拆卸 零件、 盖子的边缘部分较锐利。 注意不要触摸到， 若手指、 手上附有油污时， 应擦拭后 再进行作业。 此外， 拉出零件、 电缆等时， 请勿强行拉出， 应慢慢地拉出。
· 文章开头出现的符号的意义如下。
危险
表示紧急危险情况，操作员如果无视警告，错误地操作机器，将会导致死亡或严重受伤。 警告
表示潜在危险情况，操作员如果无视警告，错误地操作机器，将会导致死亡或严重受伤。 注意
表示潜在危险情况， 操作员如果无视警告， 错误地操作机器， 将会受伤或损坏设备。
指示：若未严格按照指示步骤操作，可能会损坏机器及装置。
· 第 2 章 故障诊断 本章记载本产品的画质以外的故障诊断。
· 第 3 章 画质故障诊断 本章记载本产品的画质的故障诊断。
施乐全系列复印机维修手册
施乐全系列复印机维修手册引言施乐（Xerox）是全球知名的办公设备制造商，其复印机产品广泛应用于各个行业和机构。
为了帮助用户更好地了解和维护施乐全系列复印机，本手册将介绍施乐复印机的基本组成部分、常见故障及维修方法，以帮助用户解决复印机使用中的问题。
一、施乐复印机的基本组成部分施乐复印机由以下几个主要组成部分构成：1. 控制面板：复印机的操作界面，用户可以通过控制面板进行复印、打印、扫描等操作。
2. 扫描模块：负责将要复印的纸张转换成电子信号，并传输给打印模块。
3. 打印模块：将扫描模块传输过来的电子信号转换成图像，并通过墨盒喷射或激光技术将图像打印到纸张上。
4. 纸张进纸系统：负责将待复制的纸张传送至扫描模块和打印模块，并控制纸张的进纸速度和位置。
5. 墨盒/碳粉盒：负责存储和供应打印所需的墨盒或碳粉盒。
6. 故障检测模块：负责监控复印机的运行状态，及时发现并报告可能存在的故障。
二、常见故障及维修方法1. 故障现象：打印质量差可能原因：- 墨盒/碳粉盒耗尽：检查墨盒/碳粉盒的剩余量，如有需要，更换新的墨盒/碳粉盒。
- 墨盒/碳粉盒安装不当：检查墨盒/碳粉盒的安装位置和方式，确保正确安装。
- 打印头堵塞：清洗打印头，确保无堵塞物。
2. 故障现象：纸张卡纸可能原因：- 纸张质量不良：更换纸张，使用质量良好、符合规格要求的纸张。
- 纸张进纸系统故障：检查纸张进纸系统是否正常运转，如有需要，修复或更换故障部件。
3. 故障现象：扫描功能无法正常使用可能原因：- 扫描模块故障：检查扫描模块的连接情况，如有需要，更换故障模块。
- 软件设置错误：检查设置是否正确，如有需要，重新设置。
三、维护注意事项1. 定期清洁- 清洁扫描模块和打印模块：使用专用清洁工具和清洁剂，轻轻擦拭扫描模块和打印模块的表面。
- 清理纸张进纸系统：定期清理进纸系统内的纸屑和灰尘，保持纸张的顺畅进纸。
2. 规范使用- 使用合适的纸张：使用符合规格要求的纸张，避免使用过厚或过薄的纸张，以免卡纸或影响打印质量。
富士施乐SS维修手册章
DocuCentre S2010/S1810DocuCentre S2010/S1810维修手册 Ver.1.0发行：2012年5月编辑/发行：Fuji Xerox Co., Ltd. CS TSDMinatomirai Center Bldg. 7F3-6-1, Minato-mirai, Nishi-ku, Yokohama-shi, Kanagawa, JAPAN 220-0012 [XEROX] 是注册商标。
•本维修手册用于下列产品：富士施乐（有限公司）•DocuCentre S2010/S1810•关于维修手册的机密性•本维修手册仅限于富士施乐认可的产品维护保养人员使用，严禁未经许可而复印、转载、供他人阅读或提供给他人。
•因修订等原因而不再需要时，请务必烧毁或用碎纸机进行处理。
•使用时请注意，应将手册保管好，避免遗失、破损。
•关于因设计变更等原因而修订维修手册 本维修手册的记载内容中出现相关设计变更时，有时会发行必要的相关技术信息，作为维修手册下次修订时反映变更内容以前的补充信息。
注意 技术信息等内容中的“备用零件号码的变更”及调整项目的“设定规定值”的变更等重要项目应在每次变更时记录在本维修手册内。
2012/050-1DC S2010/S1810序文Version 1.00 序文0.1 关于本手册.............................................................30.2 手册的使用方法.........................................................30.3 术语·符号的说明.......................................................42012/050-2Version 1.0DC S2010/S1810序文2012/050-3DC S2010/S1810序文0.1 关于本手册Version 1.00.1 关于本手册本手册作为DocuCentre S2010/S1810的维修标准说明书而编写。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注释 ：强调作业步骤与规定。
参考 ：有提供其他说明时使用。
目标 用于说明调整、故障诊断的目的。
REP：表示参照的拆卸 /
术语
2014/11 0-4
术语 Assy TEC 值
Table 1 术语
0.2 手册的使用方法
本手册记载了本产品维护时的标准作业。参照 “第 1 章 维修访问步骤”，有效进行维修。
如需选项详细信息，请参照选项说明书。
2.1 手册的构成 本手册共分为 10 章，各章简要说明如下。
· 第 1 章 维修要领 本章记载了有关本产品维修的一般步骤及维修方法。
· 第 2 章 故障诊断 本章记载了本产品画质故障以外的故障诊断步骤。
更换任何带 SCC 标记的零件时，必须更换整个零件。切勿拆卸或对零件内部的任何个别部分进 行更换。
非富士施乐有限公司指定的任何零件无法保证品质与安全，因此严格禁止安装。
客户信息重要零件 (ISC：Important Information Stored Component)
在此对手册全篇所使用的术语、 符号进行说明。 · 文章开头出现的术语和符号的定义如下 ：
危险 表示紧急危险情况，操作员如果无视警告，错误地操作机器，将会导致死亡或严重受伤。
警告 表示潜在的危险情况，操作员如果无视警告，错误操作机器，将会导致死亡或严重受伤。
注意 表示潜在的危险情况， 操作员如果无视警告， 错误操作机器， 将会受伤或损坏设备。
· 维修手册意见表 若您对本维修手册有任何意见、 或您发现有错误、 需要订正的地方， 请您填写维修手册 意见表， 寄送至以下部门。 Japan ： Solution Service & Operational Management CS Dept. APO/GCO ： OSG PSD CS&SD SSOMG via OpCo Technical Service Department
· 第 3 章 画质故障诊断 本章记载了本产品画质的故障诊断步骤。
· 第 4 章 拆卸 / 安装及调整 本章记载了本产品的部件拆卸、 安装及调整、 更换等的步骤。
· 第 5 章 零件表 本章包括本产品的备用零件信息。
· 第 6 章 一般 本章包括下列信息。 6.1 规格 6.2 工具 / 维修消耗品 / 消耗品 6.3 维修数据 6.4 维修型号 (S2011) 6.5 维修型号 (S2520/S2320) 6.6 KO 程序列表 # (S2011) 6.8 与传真有关的信息 (S2520/S2320)
DocuCentre S2520/S2320 DocuCentre S2011
维修手册 Ver.1.0
DocuCentre S2520/S2320/S2011
维修手册 Ver.1.0
发行：2014 年 11 月
本维修手册用于下列产品： 富士施乐（有限公司） • DocuCentre S2520/S2320/S2011
注意
技术信息等内容中的“备用零件 号码的变更”及调整项目的“设 定规定值”的变更等重要项目应 在每次变更时记录在本维修手 册内。
编辑/发行：
Fuji Xerox Co., Ltd. Solution Service & Operational Management CS Dept. MMC Bldg, 3-6-1, Minato-mirai, Nishi-ku, Yokohama-shi, Kanagawa, JAPAN 220-0012
修订方法：
· 手册更新时， 发行号码 “第 1 版” 将更改为第 1.1 版、 第 1.2 版， 以此类推。
Version 1.0
DC S2520/S2320/S2011
2014/11 0-3
0.1 关于本手册
Introduction
DC S2520/S2320/S2011
Version 1.0
0.3 术语、 符号的说明
3
0.3 术语、符号的说明 .......................................................
4
0 Introduction
Version 1.0
DC S2520/S2320/S2011
2014/11 0-1
Introduction
0.1 关于本手册
本手册作为标准维修手册适用于 DocuCentre S2520 / S2320 / S2011。
关于维修手册的机密性 本维修手册仅限于富士施乐认 可的产品维护保养人员使用，严 禁未经许可而复印、转载、供他 人阅读或提供给他人。 因修订等原因而不再需要时，请 务必烧毁或用碎纸机进行处理。 使用时请注意，应将手册保管 好，避免遗失、破损。
关于因设计变更等原因而修订维修手册 本维修手册的记载内容中出现相关设计 变更时，有时会发行必要的相关技术信 息，作为维修手册下次修订时反映变更 内容以前的补充信息。
[XEROX] 是注册商标。
0.1 关于本手册 .............................................................
3
0.2 手册的使用方法 .........................................................
· 第 7 章 电气配线数据 本章包括本机器之配线连接器列表 / 位置、 电气配线数据与 BSD 的相关信息。
· 第 8 章 附件 ( 未发行 ) · 第 9 章 安装 / 拆卸
本章包括本产品的安装与拆卸步骤， 及其专属的选项。 · 第 10 章 结构 / 功能说明 ( 未发行 ) 2.2 关于修订信息 本手册按照如下方法送至各维修中心。手册的修订废止应确实执行，以确保手册处于最新 状 态。
说明
表示组件。 一般耗电量 (Typical Electricity Consumption) 的缩写，代表标准耗 电量。读为 [tec]。
安全重要零件 (SCC：Safety Critical Component)
关于安全重要零件及指定零件的安全管理等，应依照富士施乐有限公司指定的安全重要零件的 相关规定进行。
