输配电线路工理论常识培训资料(一)

输配电线路工理论常识培训资料(一)

输配电线路工理论常识培训资料(一)(12课时)第一章电、发电与输送原子结构见示意图:圆圈表示原子核,圈内的数字表示质子数目,“+”号表示质子带正电荷;弧线表示电子层,弧线上的数字表示该层上的电子数。

铁原子的原子核有26个带正电的质子,核外有4个电子层,K层有2个电子,L层有8个电子,M层有14个电子,N层有2个电子。

氦原子由原子核与核外电子构成,核内有2个质子(带正电)、2个中子(电中性),核外有绕核高速运动的2个电子(带负电)。

原子核的半径约占原子半径的几万分之一。

K L M N 氦原子结构示意图物质(物体)是由许多基本微粒组成的,这些基本微粒就是分子;分子是由原子组成的,原子是由原子核和电子组成的,原子核是由中子、质子组成的。

中子不带电,质子带正电荷,核外电子是带负电荷的。

电是一种自然现象。

电是像电子和质子这样的亚原子粒子之间的产生排斥和吸引力的一种属性。

它是自然界四种基本相互作用之一。

电或电荷有两种:我们把一种叫做正电、另一种叫负电。

通过实验我们发现带电物体同性相斥、异性相吸,吸引或排斥力遵从库仑定律。

自然界的放电现象国际单位制中电荷的单位是库仑。

古代发现,在中国,古人认为电的现象是阴气与阳气相激而生成的,《说文解字》有“电,阴阳激耀也,从雨从申”。

《字汇》有“雷从回,电从申。

阴阳以回薄而成雷,以申泄而为电”。

在古籍论衡(Lun Heng,约公元一世纪,即东汉时期)一书中曾有关于静电的记载,当琥珀或玳瑁经摩擦后,便能吸引轻小物体,也记述了以丝绸摩擦起电的现象,但古代中国对于电并没有太多了解。

西元前600年左右,希腊的哲学家泰利斯(Thales,640-546B.C.)就知道琥珀的摩擦会吸引绒毛或木屑,这种现象称为静电(static electricity)。

而英文中的电(Electri city)在古希腊文的意思就是“琥珀”(amber)。

希腊文的静电为(elektron) 。

近代探索,18世纪时西方开始探索电的种种现象。

输电线路带电作业基础知识内容详尽充实 ppt课件

输电线路带电作业基础知识内容详尽充实 ppt课件
13
带电作业的概念
大检查的主要内容
什么是带电作业?
“在高压电气设备上不停电进行检修、 测试的一种作业方法。电气设备在长 期运行中需要经常测试、检查和维修。 带电作业是避免检修停电,保证正常 供电的有效措施。带电作业的内容可 分为带电测试、带电检查和带电维修 等几个方面。带电作业的对象包括发 电厂和变电所电气设备、架空输电线 路、配电线路和配电设备。”
6
一、带电作业的发展
7
一、带电作业的发展
(二)国内带电作业重要时期
13、2005年,华北电网有限公司首次研究实现了220 kV紧凑型线路带 电大作检业查。的主要内容
14、2007年,华北电网有限公司又研究实现500kV线路直升机带电作 业,这一成果达到了国际领先水平。
15、2008年,国家电网公司组织举办了建国以来最大规模的220kV、 500kV输电线路带电作业比武竞赛。
7、1958年1月鞍山电业局总工刘承牯主编《3.3~66kV送电线路带电 检修暂行安全工作规程(木杆、水泥杆、铁塔)》,3月又制定了《3.3~ 66kV送配电线路带电检修现场操作规程》。
8、1958年,沈阳中心实验所开始了人体直接接触导线检修的实验研究。 在学习国外经验的基础上,解决了高压电场的屏蔽问题,并在试验场成功 地进行了我国第一次人体直接接触220kV带电导线的等电位实验,首次 220kV线路上完成了等电位作业和修补导线的任务。
4、1956年6月14日,鞍山电业局成立了中国第一个带电作业专业 组,由张仁杰等8人组成,制定《不停电检修工作规程》等措施。
4
一、带电作业的发展
(二)国内带电作业重要时期
5、1956年发展到带电更 44~66kV的木质直线杆、横担和绝缘子 。 大检6查、的19主5要7年内1容0月,东北电业局设计类第一套220kV高压输电线路带电作 业工具,并成功应用于220 kV高压输电线路的带电作业。

输电线路基本知识培训课件

输电线路基本知识培训课件

2、架空地线:主要作用是防雷。由于架空地线对导 线的屏蔽,及导线、架空地线间的藕合作用,从而可 以减少雷电直接击于导线的机会。当雷击杆塔时,雷 电流可以通过架空地线分流一部分,从而降低塔顶电 位,提高耐雷水平。架空地线常采用镀锌钢绞线。目 前常采用钢芯铝绞线,铝包钢绞线等良导体,可以降 低不对称短路时的工频过电压,减少潜供电流。兼有 通信功能的采用光缆复合架空地线。
(3)棒形悬式复合绝缘子:具有防污闪性能好、重 量轻、机械强度高、少维护等优点,在Ⅲ级及以上污 区已普遍使用。
4、金具:送电线路金具,按其主要性能和用途可 分为:线夹类、连接金具类、接续金具类、防护金
具类、拉线金具类。
(1)线夹类:
悬式线夹:用于将导线固定在直线杆塔的悬垂绝 缘子串上,或将架空地线悬挂在直线杆塔的架空 地线支架上。
压接续金具。
(4)防护金具 类:用于防护 导线,架空地 线振动的防震 锤、护线条、 阻尼线;用于 抑制次档距振 动的间隔棒; 用于防护绝缘 子串产生电晕 的屏蔽环及均 压环等。
(5)拉线金具类:用于调整和稳固杆塔拉线的 金具有:可调式UT型线夹;钢线卡子、及双拉 线联板等。
5、杆塔:
杆塔是支承架空线路导线和架空地线,并使导 线与导线之间,导线和架空地线之间,导线与 杆塔之间,以及导线对大地和交叉跨越物之间 有足够的安全距离。
V——V字型 J——三角型 G——干字型 Y——羊角型 B——酒杯型
W——王字型 A——A字型 Me——门型 Gu——鼓型
(3)杆塔材料和结构代号含义:
G——钢筋混凝土电杆 T——自立式铁塔 X——拉线式铁塔
(4)分级代号含义:
同一种杆塔型式按荷重不同进行分级,其分级代号 用角注1、2、3……表示。 (5)高度代号含义 杆塔高度是指横担对地面的距离(m),称为呼称 高,一般用数字表示。

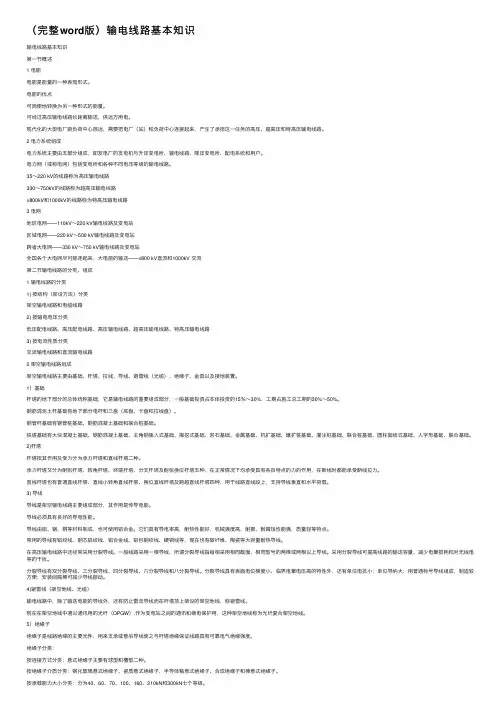

(完整word版)输电线路基本知识

(完整word版)输电线路基本知识

(完整word版)输电线路基本知识输电线路基本知识第⼀节概述1 电能电能是能量的⼀种表现形式。

电能的优点可简便地转换为另⼀种形式的能量。

可经过⾼压输电线路长距离输送,供远⽅⽤电。

现代化的⼤型电⼚距负荷中⼼很远,需要把电⼚(站)和负荷中⼼连接起来,产⽣了承担这⼀任务的⾼压、超⾼压和特⾼压输电线路。

2 电⼒系统组成电⼒系统主要由五部分组成,即发电⼚的发电机与升压变电所、输电线路、降压变电所、配电系统和⽤户。

电⼒⽹(或称电⽹)包括变电所和各种不同电压等级的输电线路。

35~220 kV的线路称为⾼压输电线路330~750kV的线路称为超⾼压输电线路±800kV和1000kV的线路称为特⾼压输电线路3 电⽹地区电⽹――110kV~220 kV输电线路及变电站区域电⽹――220 kV~500 kV输电线路及变电站跨省⼤电⽹――330 kV~750 kV输电线路及变电站全国各个⼤电⽹尽可能连起来,⼤电能的输送――±800 kV直流和1000kV 交流第⼆节输电线路的分类、组成1 输电线路的分类1) 按结构(架设⽅法)分类架空输电线路和电缆线路2) 按输电电压分类低压配电线路、⾼压配电线路、⾼压输电线路、超⾼压输电线路、特⾼压输电线路3) 按电流性质分类交流输电线路和直流输电线路2 架空输电线路组成架空输电线路主要由基础、杆塔、拉线、导线、避雷线(光缆)、绝缘⼦、⾦具以及接地装置。

1)基础杆塔的地下部分的总体统称基础,它是输电线路的重要组成部分,⼀般基础投资占本体投资的15%~30%,⼯期占施⼯总⼯期的30%~50%。

钢筋混泥⼟杆基础有地下部分电杆和三盘(底盘、卡盘和拉线盘)。

钢管杆基础有钢管桩基础、钢筋混凝⼟基础和联合桩基础。

铁塔基础有⼤块混凝⼟基础、钢筋混凝⼟基础、主⾓钢插⼊式基础、掏挖式基础、岩⽯基础、⾦属基础、机扩基础、爆扩桩基础、灌注桩基础、联合桩基础、圆柱固结式基础、⼈字形基础、联合基础。

输电线路基础知识培训

输电线路基础知识培训

JY型压接管(液压)
型号中字母及数字意义为: J——接续管;Y——圆形;数字——适用导线的标称截面; 分子表示铝截面;分母表 示钢截面。
钳压管
型号中字母及数字意义为: J——接续管;T——椭圆;数字——标称截面,mm2,分子 表 示铝截面,分母表示钢截面;数字后附加字母L——铝绞线。
(五)防护金具
用于绝缘子串与杆塔、绝缘子串与其他金具、 绝缘子串之间的连接,承受机械荷载。
接续金具 防护金具
并沟线夹 压接管
全张力预绞 丝
螺栓型
爆压型、液压型、钳 压型
用于接续各种导、地线,大部分接续金具承担 导线或地线的全部张力,导线接续金具还承担 与导线相同的电气负荷。
防振金具 防晕金具
重锤
防振锤、护线条、间 用于保护导线、绝缘子及其他金具免受机械振 隔棒、均压环、屏蔽 动、电腐蚀等损害 环、重锤
目前我局110kV及以上电压等级的 送电线路一般为双架空地线。如果避雷 线发生故障,造成断线。避雷线断线后 可能碰在导线上,即能造成导线间的短 路,影响正常供电。
另外架空地线有绝缘、不绝缘和部 分绝缘之分。架空地线常采用镀锌钢绞 线,铝包钢绞线等良导体,可以降低不 对称短路时的工频过电压,减少潜供电 流。兼有通信功能的采用光缆复合架空 地线(OPGW)。
包括用于导、地线的机械防护金具及用 于绝缘子的电气防护金具两大类。
机械防护金具有防止导、地线振动的护线 条、防振锤、间隔棒及重锤。
防振锤
型号中字母及数字意义为: F——防振锤;D——导线;G——钢绞 线;数字——FD型为适用导线组 合号; FG型为适用钢绞线截面,mm2。
间隔棒
型号中字母及 数字意义为: F——防护; J——间隔棒; Q——球绞式; 数字——前二 位表示间隔距 离 (cm),后一 位表示导线组 合号。

输电线路基础知识培训讲义

输电线路基础知识培训讲义
(2) 绝缘配合。直流输电工程的绝缘配合对工程的投资和运行水平有极 大影响。由于直流输电的“静电吸尘效应”,绝缘子的积污和污闪特性 与交流的有很大不同,由此引起的污秽放电比交流的更为严重,合理选 择直流线路的绝缘配合对于提高运行水平非常重要。由于特高压直流输 电在世界上尚属首例,国内外现有的试验数据和研究成果十分有限,因 此有必要对特高压直流输电的绝缘配合问题进行深入的研究。
输电线路基础知识培训讲义
目录
1
输电线路简介
2
输电线线路简介
1、输(送)电线路的概念 输(送)电线路是连接发电厂与变电站(所)的传送电能的电力线路。
2、输电线路的电压等级 国内:35kV,66kV,110kV,220kV,330kV,500kV,750kV,±800kV,
同塔多回线路是提高线路走廊的输送能力的一种有效手段;既能增加线 路单位面积的输送容量,增加电力输送量,又能降低综合造价。
在德国,政府规定凡新建线路必须同塔架设两回以上。在高压超高压线 路中,为同塔四回为常规线路,最多六回。截止1986年,同塔并架多回紧凑 型线路总长就有约2.7万km,已有50多年的运行经验。
1 3
4 2
10 5
7 8
接地装置俯视图
6
7
8 9
1-避雷线;2-双分裂导线;3-塔头;4-绝缘子;
5-塔身;6-塔腿;7-接地引下线;8-接地装置;
9-基础;10-间隔棒;
图1-4 输电线路的组成元件(猫头塔)
(一)送电线路的杆塔
架空线路的杆塔一般根据其材质、用途、导线回路数、结构形式等 进行分类。 (1)按材质分类:钢筋混凝土电杆、钢管杆、角钢塔、钢管塔。 (2)按用途分类:直线(杆)塔、耐张(杆)塔、分歧(杆)塔、直线 小转角(杆)塔、跨越(杆) 塔。 (3)按回路数来分类:单回路、双回路、三回路、四回路、多回路。 (4)按结构形式分类:拉线型铁塔、自立式铁塔、自立式钢管铁塔。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

±800kV特高压直流输电 线路(直位塔,图一)
刚性跳线
±800kV特高压直流输电线路(耐张塔,图二)
地线间距离小于导地线垂直距离的5倍
±800kV特高压直流 输电线路有关交叉距离: 1、与公路,铁路21.5m 2、电力线路10.5m(杆顶15m)
极距22m
3、通航河流15m
(二)杆塔基础
地脚螺栓式基础 主角钢插入式基础
现浇混凝土基础:主要有地脚螺栓基础和插入式基础两种。 钢筋混凝土基础:混凝土标号不宜低于C15,其优 点:尺寸、形式多样化,满足不同塔型的要求;材 料可零星运至塔位,较预制混凝土基础方便;缺点: 混凝土量大,耗费人工多,存在现场养护的问题, 施工质量难以保证。 适用于土质满足要求 (粘性土、砂土、碎 石等抗压强度较高的 土质),交通方便, 砂、石料来源充足, 水源有保证的地区。
直流输电线路
1 .直流输电线路基本类型 就其基本结构而言,直流输电线路可分为架空线路、电缆线 路以及架空——电缆混合线路三种类型。直流架空线路因其结构 简单、线路造价低、走廊利用率高、运行损耗小、维护便利以及 满足大容量、长距离输电要求的特点,在电网建设中得到越来越 多运用。因此直流输电线路通常采用直流架空线路,只有在架空 线线路受到限制的场合才考虑采用电缆线路。 2. 建设特高压直流输电线路关键技术问题 直流架空线路与交流架空线路相比,在机械结构的设计和计 算方面,并没有显著差别。但在电气方面,则具有许多不同的特 点,需要进行专门研究。对于特高压直流输电线路的建设,尤其 需要重视以下三个方面的研究:
模型图
桩式基础:适用于输电线路跨越江河或经过湖泊、沼泽地等软弱土质(淤泥、淤 砂)地区时。这种土质通常在不太深处有较厚的坚实土层,且地下水位较高,施工 时排水困难。桩式基础的桩尖部均埋置于原状土中,基础受力后变形小、抗压抗拔 抗倾覆的能力强,且节约土石方。 从埋设深度将桩式基础分为:浅桩基础、深桩基础。 按施工方式不同分为:打入桩式、爆扩桩式、机扩桩式、钻孔灌注桩式基础。
4.直流输电线路的绝缘配合设计 直流输电线路的绝缘配合设计就是要解决线路杆塔和 档距中央各种可能的间隙放电,包括导线对杆塔、导线 对避雷线、导线对地、以及不同极导线之间的绝缘选择 和相互配合,其具体内容是:针对不同工程和大气条件 等选择绝缘子型式和确定绝缘子串片数、确定塔头空气 间隙、极导线间距等,以满足直流输电线路合理的绝缘 水平。
模型图
(二)导线
导线是固定在杆塔上输送电流用的金属线,由于导线常年在大气中 运行,经常承受拉力,并受风、冰、雨、雪和温度变化的影响,以及空气 中所含化学杂质的侵蚀。导线主要作用: (1)传导电流; (2)起着悬链线的作用,将自重很大的导线通过绝缘子悬挂于杆塔或构 架上。 现在架空输电线路导线主要采用钢芯铝绞线,其主要特点: (1)通流能力大,取决于铝股的横截面的大小; (2)允许承受的拉力大,主要取决于钢芯的横截面积。
掏挖式基础:属于现浇基础,又称原状土模 基础。在500KV平-武线中推广应用,经济效益 明显。掏挖式基础系将柱的钢筋骨架用混凝土 直接浇入人工掏挖成形的土胎模内。掏挖式基 础与普通大开挖基础相比,土质结构未被破坏, 可充分发挥原状土的承载能力,同样荷载条件 下,基础可减小尺寸,这样一来,土石方量大 量减少,节约钢材、混凝土和模板;施工中没 有支模、撤模及回填土等工序,简化了施工, 掏挖式基础示示意图如图2-4所示。
(1) 电晕效应。直流输电线路在正常运行情况下允许导线发生一定程度 的电晕放电,由此将会产生电晕损失、电场效应、无线电干扰和可听噪 声等,导致直流输电的运行损耗和环境影响。特高压工程由于电压高, 如果设计不当,其电晕效应可能会比超高压工程的更大。通过对特高压 直流电晕特性的研究,合理选择导线型式和绝缘子串、金具组装型式, 降低电晕效应,减少运行损耗和对环境的影响。
5 .直流输电线路的绝缘子片数的确定 由于直流线路的静电吸附作用,直流线路的污秽水平要比同样 条件下的交流线路的高,所需的绝缘子片数也比交流的多,其绝 缘水平主要决定于绝缘子串的污秽放电特性。因此,目前在选择 绝缘子片数时主要有两种方法: (1)按照绝缘子人工污秽试验采用绝缘子污耐受法,测量不同盐 密下绝缘子的污闪电压,从而确定绝缘子的片数。 (2)按照运行经验采用爬电比距法,一般地区直流线路的爬电比 距为交流线路的两倍。 两种方法中,前者直观,但需要大量的试验和检测数据,且 试验检测的结果分散性大。后者简便易行,但精确性较差。实际 运用中,通常将两者结合进行。
钢芯铝绞线按其铝、钢截面比的不同,分为正常型(LGJ)、加强
型(LGJJ)、轻型(LGJQ)三种。在高压输电线路中,采用正常型较多。 在超高压线路中采用轻型较多。在机械强度高的地区,如大跨越、重冰区等, 采用加强型的较多。
二、架空输电线路的组成
构成架空输电线路的主要部件有:导线、避雷线(简称避雷线)、 金具、绝缘子、杆塔、拉线和基础、接地装臵等。
1-横担; 2-横梁; 3-避雷线; 4-绝缘子; 5-砼杆; 6-拉线; 7-拉线盘; 8-接地引下线; 9-接地装置; 10-底盘; 11-导线; 12 -防振锤;
3
1
一、输电线路简介
4、如何快速区分送电线路的种类 (1)绝缘子的数量:
电压等级(kV) 35 110 220 500
绝缘子数量(片)
3~4
7~8
13~14
28~29
合成绝缘子则基本可按绝缘子长度进行区分。
(2)分裂导线的数量: 110kV线路一般不采用分裂导线; 220kV线路一般有单导线,双 分裂导线(分垂直、斜排、水平排布方式); 500kV线路一般采用 双压等级准确无误,而采取 分裂导线数量仅作判断参考。
7.特高压直流输电线路的走廊宽度(线路邻近民房时的房屋拆迁 范围) 特高压直流输电线路的走廊宽度主要依据两个因素确定: (1)导线最大风偏时保证电气间隙的要求; (2)满足电磁环境指标(包括电场强度、离子流密度、无线电干 扰和可听噪声)限值的要求。根据线路架设的特点,在档距中央 影响最为严重。研究表明,对于特高压直流工程,线路邻近民房 时,通过采取拆迁措施,保证工程建成后的电气间隙和环境影响 满足国家规定的要求。通常工程建设初期进行可行性研究时就要 计算电场强度、离子流密度、无线电干扰和可听噪声的指标,只 有这些指标满足国家相关规定时,工程才具备核准条件。
金属预制基础
灌注桩基础
基础是杆塔的地下部分,基础的类型如下:
基础
预制基础 现浇基础 桩式基础 金属基础
电杆基础:电杆的基础通常称为三盘,底盘、 卡盘、拉盘。 基本特点:采用钢筋混凝土或天然石材制作 而成,石材三盘宜选用抗压强度高、吸水率小、 抗冻及耐磨性好的岩石,基础三盘示意图如图 2-1所示。
进行分类。
(1)按材质分类:钢筋混凝土电杆、钢管杆、角钢塔、钢管塔。 (2)按用途分类:直线(杆)塔、耐张(杆)塔、分歧(杆)塔、直线 小转角(杆)塔、跨越(杆) 塔。 (3)按回路数来分类:单回路、双回路、三回路、四回路、多回路。
(4)按结构形式分类:拉线型铁塔、自立式铁塔、自立式钢管铁塔。
双回路角铁塔(直 位)导线竖直排列
输电线路基础知识培训讲义
目录
1 2 3
输电线路简介
输电线路的组成
线路的测量与设计
一、输电线路简介
1、输(送)电线路的概念 输(送)电线路是连接发电厂与变电站(所)的传送电能的电力线路。 2、输电线路的电压等级 国内:35kV,66kV,110kV,220kV,330kV,500kV,750kV,±800kV, 1000kV,。 省内: 35kV,110kV,220kV,500kV ,±800kV 3、输电线路的分类 (1)按照传输电流的性质:交流输电线路、直流输电线路; (2)按照结构形式:架空输电线路、电缆线路。
干字型塔(耐张)
双回路(鼓型)铁塔 (耐张,转角)
四回路铁塔(耐张)
四回路铁塔(直位)
直位小转角塔
拉V式直线塔
酒杯塔(直位,自立式)
钢管杆
钢管组合塔
分歧塔
同塔并架多回路输电线路
单回输电线路存在的问题:
在经济发达且人口密集的地区,土地资源非常稀缺,只建设单回输电线 路已不能满足电力需求。 同塔多回线路是提高线路走廊的输送能力的一种有效手段;既能增加线 路单位面积的输送容量,增加电力输送量,又能降低综合造价。 在德国,政府规定凡新建线路必须同塔架设两回以上。在高压超高压线 路中,为同塔四回为常规线路,最多六回。截止1986年,同塔并架多回紧凑 型线路总长就有约2.7万km,已有50多年的运行经验。 在日本110 kV及以上的线路多数为同塔四回,500 kV线路除早期2条为 单回路外,其余均为同塔架双回。目前,日本同塔并架最多回路数为八回。 近年来,随着电网建设速度的加快,广东等地区同塔多回路应用也比较 普遍,并逐渐成为一项成熟的技术。
(2) 绝缘配合。直流输电工程的绝缘配合对工程的投资和运行水平有极 大影响。由于直流输电的“静电吸尘效应”,绝缘子的积污和污闪特性 与交流的有很大不同,由此引起的污秽放电比交流的更为严重,合理选 择直流线路的绝缘配合对于提高运行水平非常重要。由于特高压直流输 电在世界上尚属首例,国内外现有的试验数据和研究成果十分有限,因 此有必要对特高压直流输电的绝缘配合问题进行深入的研究。
(3)电磁环境影响。采用特高压直流输电,对于实现更大 范围的资源优化配臵,提高输电走廊的利用率和保护环 境,无疑具有十分重要的意义。但与超高压工程相比, 特高压直流输电工程具有电压高、导线大、铁塔高、单 回线路走廊宽等特点,其电磁环境与±500千伏直流线 路的有一定差别,由此带来的环境影响必然受到社会各 界的关注。同时,特高压直流工程的电磁环境与导线型 式、架线高度等密切相关。因此,认真研究特高压直流 输电的电磁环境影响,对于工程建设满足环境保护要求 和降低造价至关重要。
适用范围
现浇混凝土基础:现浇混凝土基础的基本形式为立 柱台阶式,其结构有主柱和底盘(台阶)两个部分, 主柱有直柱和斜柱两种,台阶有一层或多层。 直柱式基础 直柱式基础是一种传统的立柱台阶式基础形式,已 经在电力线路基础及其它工业与民用建筑中广泛使用, 直柱式基础如图2-2所示。 特点:支模、浇制施工方便,但缺点是立柱为直柱, 不便于荷载传递,且立柱部分受弯,易在立柱与底盘 交处折断。
