数字电视基础知识.ppt
数字电视基础知识

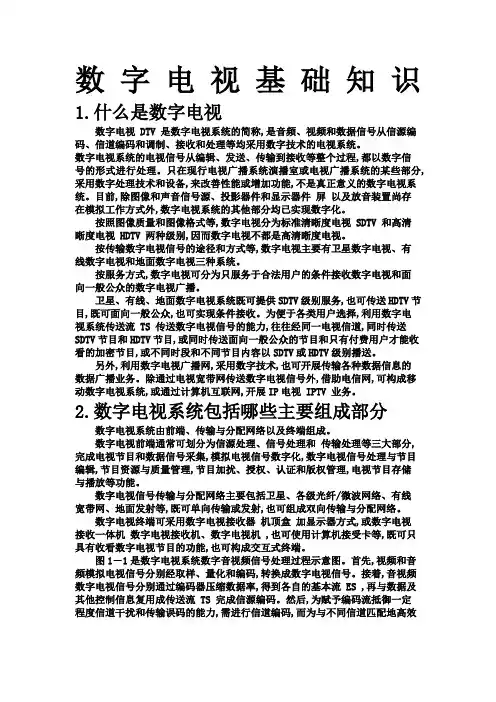

数字电视基础知识1.什么是数字电视数字电视 DTV 是数字电视系统的简称,是音频、视频和数据信号从信源编码、信道编码和调制、接收和处理等均采用数字技术的电视系统。
数字电视系统的电视信号从编辑、发送、传输到接收等整个过程,都以数字信号的形式进行处理。
只在现行电视广播系统演播室或电视广播系统的某些部分,采用数字处理技术和设备,来改善性能或增加功能,不是真正意义的数字电视系统。
目前,除图像和声音信号源、投影器件和显示器件屏以及放音装置尚存在模拟工作方式外,数字电视系统的其他部分均已实现数字化。
按照图像质量和图像格式等,数字电视分为标准清晰度电视 SDTV 和高清晰度电视 HDTV 两种级别,因而数字电视不都是高清晰度电视。
按传输数字电视信号的途径和方式等,数字电视主要有卫星数字电视、有线数字电视和地面数字电视三种系统。
按服务方式,数字电视可分为只服务于合法用户的条件接收数字电视和面向一般公众的数字电视广播。
卫星、有线、地面数字电视系统既可提供SDTV级别服务,也可传送HDTV节目,既可面向一般公众,也可实现条件接收。
为便于各类用户选择,利用数字电视系统传送流 TS 传送数字电视信号的能力,往往经同一电视信道,同时传送SDTV节目和HDTV节目,或同时传送面向一般公众的节目和只有付费用户才能收看的加密节目,或不同时段和不同节目内容以SDTV或HDTV级别播送。
另外,利用数字电视广播网,采用数字技术,也可开展传输各种数据信息的数据广播业务。
除通过电视宽带网传送数字电视信号外,借助电信网,可构成移动数字电视系统,或通过计算机互联网,开展IP电视 IPTV 业务。
2.数字电视系统包括哪些主要组成部分数字电视系统由前端、传输与分配网络以及终端组成。
数字电视前端通常可划分为信源处理、信号处理和传输处理等三大部分,完成电视节目和数据信号采集,模拟电视信号数字化,数字电视信号处理与节目编辑,节目资源与质量管理,节目加扰、授权、认证和版权管理,电视节目存储与播放等功能。
数字电视基础知识
数字电视基础知识数字电视，也称作数字化电视，是一种利用数字技术传输并接收图像及声音信号的电视系统。
它通过将图像和声音信号转换为数字信号，然后使用数字信号传输的方式，实现高清晰度、高音质和更多功能的电视观看体验。
数字电视的基础知识包括以下几个方面：1. 数字电视信号传输方式：数字电视信号主要通过有线电视、卫星电视和数字地面电视等方式进行传输。
有线电视通过有线传输网络将数字电视信号传送到用户家庭电视机；卫星电视通过卫星上行和下行方式实现信号传输；数字地面电视通过地面传输网络将数字信号传送到用户电视机。
2. 数字电视信号编码：数字电视信号主要通过压缩技术进行编码。
常见的数字电视信号编码标准有MPEG-2、H.264（MPEG-4 AVC）和H.265（HEVC）等。
这些编码方式可以将原始的图像和声音信号进行压缩，减小信号数据的大小，提高传输效率。
3. 数字电视信号解码：数字电视信号在接收端需进行解码才能还原为图像和声音信号。
接收端的电视机或机顶盒等设备负责解码信号，并通过电视屏幕和音频设备播放解码后的信号。
解码后的信号质量决定了观看体验的清晰度和音质。
4. 数字电视的高清晰度和多媒体功能：与传统模拟电视相比，数字电视拥有更高的画质和音质。
高清晰度（HD）电视能够提供更细腻、清晰的图像细节，使观众能够享受到更真实的观看体验。
此外，数字电视还具有多媒体功能，例如可进行电子节目指南、录制和回放节目、网络连接等。
5. 数字电视的互动功能：数字电视通过网络和交互设备，使用户能够与电视节目进行互动。
例如，用户可以通过遥控器或语音指令进行点播、上网、游戏、购物等操作。
数字电视的互动功能丰富了观众的电视观看体验，增加了其参与度。
总的来说，数字电视基础知识涉及数字信号传输、编解码方式、高清晰度和多媒体功能、互动功能等方面。
数字电视的发展不仅为观众提供更高质量的电视观看体验，还为广电产业和相关技术领域提供了新的商机和发展空间。
数字电视基础知识
信道资源利用率大大提高 提供其他增值业务：数据广播，视频点播，电子商务，软件下载，电 视购物，…… 为“三网融合”提供了技术上的可能性。
3. 数字电视分类
HDTV：图像分辨率1920×1080（16：9） SDTV：图像分辨率720×576（PAL） 720×480（NTSC） LDTV：VCD级图像分辨率
分量编码取样频率
亮度信号取样频率：足够小的混叠噪声fs=（2.2～2.7）fm fm =5.8-6 MHz fs≥12.76～13.2 MHz 满足行锁相采样 fs=mfH, m为整数 使525/652行兼容（525行/60场 625行/50场） 要采用同一取样频率 在13.2MHz附近，只有 13.5MHz=15625Hz×864 (625/50) =15734.264 Hz×858 (525/60) 亮度信号取样频率取样13.5MHz
四.有线数字电视技术基础
1.有线数字电视信号传输等级及传输系统模式
1）传输等级 LDTV，SDTV，HDTV 2)传输系统模式 电缆传输——PCM方式 光纤传输——SDH方式 光纤 — 同轴混合传输——HFC数字调制方式
2．有线数字电视的主流标准与方式
1) 标准：DVB-C
ATSC-16VSB，ATSC-64QAM
GB/T17975.1-2000 信息技术 运动图像及其伴音信号的通用编码 第1部分系统 GB/T17975.2-2000 信息技术 运动图像及其伴音信号的通用编码 第2部分视频 GB/T17975.3-2000 信息技术 运动图像及其伴音信号的通用编码 第3部分音频 GB/T17881-1999 广播电视光缆干线同步数字体系(SDH)传输 接口技术规范 GB/T17953-2000 4：2：2数字分量图像信号接口 ISO7816 智能卡接口规范
数字电视基本知识
数字电视基本知识------------------------------------------------------------------------------------（一）数字电视基础业务1、什么是数字电视？数字电视就是指从演播室的节目采编制作到发射、传输、接收的所有环节都是使用数字电视信号或对该系统所有的信号传播都是通过由0、1数字串所构成的数字流来传播的电视类型。
其信号损失小，接收效果好。
与模拟电视相比，数字电视具有图像质量高、节目容量大(是模拟电视传输通道节目容量的10倍以上)和伴音效果好的特点。
它是一个以音视频为主，同时可以承载综合业务的数字平台。
其具体传输过程是：由电视台送出的图像及声音信号，经数字压缩和数字调制后，形成数字电视信号，经过卫星、地面无线广播或有线电缆等方式传送，由数字电视接收后，通过数字解调和数字视音频解码处理还原出原来的图像及伴音。
因为全过程均采用数字技术处理，因此，信号损失小，接收效果好。
观众家中音画质量与播出机房一致，原汁原味无损传输。
通过数字电视的综合业务平台，可以获得更丰富精彩的娱乐和资讯及各类便民业务拓展。
2、有线数字电视与模拟电视相比有哪些优势？有线数字电视的优势在于：（1）清晰度高、音频效果好。
电视图像及收听到的声音质量非常接近演播室水平。
（2）强大的抗干扰能力：不易受外界干扰，避免了串台、串音、噪声等影响。
（3）频道数量成倍增加。
传播一个模拟电视频道的带宽，可传输4-8套质量较高的数字电视节目，频道数量最多可高达四五百个，针对每一位用户喜好的专业频道越来越多，可选度也就越高。
（4）服务领域极大拓宽。
数字电视不仅可以提供节目、公共服务，还可以提供电子节目指南、天气、交通、股票等多种信息。
电视、互联网、语音等多种资讯服务融合也将陆续实现，用户可以在电视上随心所欲点播电影、电视剧、专栏、热门音乐、精彩赛事等各类节目。
3、什么是数字电视机顶盒？数字电视机顶盒是数字电视的基础设施之一，是接收数字电视信号的基本设备，它对经过数字化压缩的图像和声音信号进行解码还原，通过电视显示器和音响设备给用户提供高质量的电视节目。
数字电视基础知识
数字电视基础知识汇报人：日期:目录CATALOGUE•数字电视概述•数字电视技术原理•数字电视标准与格式•数字电视应用与产业•数字电视与高清电视的区别与联系•数字电视的未来发展及挑战01CATALOGUE数字电视概述数字电视是指将模拟电视信号转换为数字信号进行处理、传输和接收的电视系统。
它包括高清电视、标清电视以及移动多媒体电视等。
数字电视技术利用了先进的编码、调制、解调等技术，具有抗干扰能力强、图像清晰度高、音频质量好等优点。
数字电视的定义数字电视的优势数字电视的图像清晰度比传统模拟电视高得多，可以达到1920x1080分辨率甚至更高。
图像清晰度更高音频质量更好抗干扰能力强频道资源利用率高数字电视采用了先进的音频编码技术，可以提供更好的音质和立体声效果。
数字电视信号在传输过程中具有更强的抗干扰能力，能够更好地抵御各种噪声和干扰。
数字电视采用了高效的压缩技术和调制技术，可以充分利用频道资源，提高电视频道的利用效率。
数字电视的发展历程1990年代初，数字电视技术开始出现，当时主要是在一些发达国家开始研究和实验。
1990年代末，随着技术的不断成熟和市场的需求增长，数字电视逐渐在全球范围内推广和应用。
进入21世纪，随着高清电视和移动多媒体的发展，数字电视已经成为人们日常生活中不可或缺的一部分。
02CATALOGUE数字电视技术原理数字电视信号的压缩编码利用了图像信号的冗余性，通过减少数据量来实现高效传输。
主要技术包括预测编码、变换编码和混合编码等。
压缩编码信道编码是为了确保数字电视信号在传输过程中能够抵抗各种干扰，包括噪声、多径和衰减等。
主要技术包括卷积码、Reed-Solomon码和LDPC码等。
信道编码数字电视信号的编码原理有线传输数字电视信号可以通过有线电视网络进行传输，用户通过安装的有线电视盒接收电视信号，再经过解码器解码后即可观看电视节目。
卫星传输数字电视信号可以通过卫星进行传输，用户通过卫星接收天线接收卫星信号，再经过解码器解码后即可观看电视节目。
《电视基础知识》课件
04 定期关机
长时间不使用时，建议定
期关闭电视以延长使用寿
命。
电视屏幕的清洁与保养
使用专用清洁剂
使用专用的屏幕清洁剂擦拭电视屏幕 ，以防损坏涂层。
避免划伤
擦拭屏幕时应避免使用粗糙的布料或 硬物刮擦，以防划伤屏幕。
避免使用化学溶剂
避免使用酒精、氨水等化学溶剂擦拭 屏幕，以防损坏屏幕涂层。显 示效果。
《电视基础知识》 ppt课件
目录
• 电视的发明与发展 • 电视的原理与技术 • 电视节目制作与播放 • 电视的接收与显示 • 电视的维护与保养
01
电视的发明与发展
电视的发明
1925年：约翰·洛吉·贝尔 德发明了机械电视。
1930年代：兹沃里金发明 了电子电视。
1940年代：电视开始在商 业上广泛使用。
综艺类节目
以娱乐为主要目的的节目 类型，包括音乐、舞蹈、 戏剧、相声等多种表现形 式。
电视剧
以叙事为主要目的的节目 类型，通过演员的表演和 剧情的展开来展现故事情 节。
纪录片
以记录真实事件和人物为 主要目的的节目类型，强 调纪实性和真实性。
电视节目的制作流程
筹备与组织
确定制作团队和人员分工，筹 备拍摄设备和场地，协调各方 面资源。
清理散热孔。
THANKS
感谢观看
1024x768）、WXGA（1280x800）、Full HD（1920x1080）等。
03
电视屏幕的刷新率
刷新率是指屏幕每秒钟更新画面的次数，刷新率越高，图像越稳定。常
见的电视屏幕刷新率有60Hz、120Hz、240Hz等。
03
电视节目制作与播放
电视节目的类型
新闻类节目
《数字有线电视系统》PPT课件教学内容
二、数字通信基础知识 2.1信道与带宽
传输信息的通路称为信道，可以分为两种：传 输模拟信号的称为模拟信道，传输数字信号的 信道称为数字信道 。
数字调制信号的一般描述
数字调制信号的向量表示或星座图表示
jQ
Qn An
φn 0
I In
在第n个符号间隔， 发射的已调信号， 可表示为一个向量。
在所有时间上，发射的已调信号 只有有限的若干种，可表示为若 干个向量。若只画出向量的端点 称为星座图。
QPSK信号的正交调制
jQ BPSK，载波sinωct
1010 1000 0000 0001
IkQk为每象限的两个MSB，
I
1101 1100 0100 0110
1111 1110 0101 0111
IkQk=11
IkQk=01
星座图中的第1象限星座点到其它象限星座点的变换
象限 1 2 3 4
MSB
LSB旋转
00
10
+π/2
11
+π
01
+3π/2
通过改变2个MSB位（即IkQk）并根据表中规 则旋转q个LSB，可将第1象限中的星座点变换 至第2、3、4象限。
I
合成为QPSK
BPSK，载波cosωct
A方式QPSK正交调制器
B方式QPSK正交调制器
星座图：调制载波变化状态的表示图
a和b为数据率减半的bit序列， A/D后0以+1表示，1以－1表示, 并用I(t)表示a；Q(t)表示b。 平衡调幅器输出： I(t) sinωct =± sinωct Q(t) cosωct = ± cosωct 若载波为：sin(ωct－45)和 cos（ωct＋45） 则星座图旋转45，见图中的标记“×”。
电视基础知识要点课件
超高清技术
超高清电视的分辨率达到 3840x2160像素，是高清 电视的4倍，画面更加细 腻、逼真。
4K技术
4K电视的分辨率达到了 4096x2160像素，比超高 清电视的像素更高，是当 前主流的高端电视技术。
HDR技术
• HDR技术：HDR技术通过提高画面亮部和暗部的细节表现，使 画面更加生动、真实。常见的HDR格式有Dolby Vision、 HDR10和HLG等。
广告媒体
电视作为广告媒体，具有广泛的受众和影 响力。
政府信息发布
政府通过电视发布重要信息，宣传政策和 方针。
02
电视信号传输
模拟信号与数字信号
模拟信号
连续变化的电信号，如声音、光线等 。
数字信号
模拟信号与数字信号转换
将模拟信号转换为数字信号，便于传 输和存储；将数字信号转换为模拟信 号，便于显示和播放。
LCD电视
基于液晶显示技术，是目前 主流的电视类型。优点是体 积轻薄、色彩鲜艳，缺点是 视角较小、响应速度较慢。
LED电视
基于发光二极管技术，是 LCD电视的升级版。优点是 亮度更高、寿命更长，缺点 是价格较高。
OLED电视
基于有机发光二极管技术， 是高端电视的代表。优点是 色彩鲜艳、视角广、响应速 度快，缺点是价格非常高。
电视机的主要性能指标
分辨率
刷新率
动态对比度
色域覆盖率
表示电视机图像的清晰度， 通常用水平和垂直方向的像 素数量表示。常见的分辨率 有1366x768、1920x1080
等。
表示电视机每秒更新图像的 次数，通常用赫兹（Hz）表 示。刷新率越高，图像越稳 定。常见的刷新率有60Hz、
120Hz等。
数字电视基础知识
MPEG-4 专门针对多媒体应用的图像编码标准 MPEG-7 基于内容表示的标准，应用于多媒体信息的搜索、过滤、组织 和处理 （还未完成）
图：码流中数据包的传送 …… 视频包 音频包 空包 SI包 视频包 空包 SI包 ……
VOD（视频点播）；
见下页的解释
NVOD（准视频点播）；
数据广播（浏览局方限定的一些网页）；
等等……
VOD业务和NVOD业务
VOD（Vedio On Demand）业务 : VOD就是实时视频点播业务，当用户想观看某个节目时，通过回传网络订购 该节目，电视台立刻为此用户专门开设一个传输通道，于是用户可以马上收 看该节目，网络上的流媒体电影就可以看作为视频点播的一种。
– 针对错误少的环境，例如交互式多媒体
– 分组长度可变一般比较长
比如存在硬盘上
• TS (Transport Stream) 传输流
的媒体文件 \DVD光盘等
– 针对易发生错误的环境将多个独立时间基点的
多道节目合成单独的数据流，属于同一套节目
的各个PES分组具有相同的时间基点,长度188个
字节。
为什么与分组（包）长度有关呢？
缩略语
下面这些常用的缩略语在后面会经常出现，
您可以先浏览一遍，后面具体碰到了再回来查阅。
• 缩略语：
– TS
传输流 Transport Stream
– PCR
节目参考时钟 Program Refrence Clock
– PSI
有线数字电视基础知识
有线数字电视基础知识有线数字电视是一种通过有线电视网络传输信号的电视技术。
与传统的模拟电视不同，有线数字电视采用数字信号，可以提供更高质量的音视频信号和更多的频道选择。
有线数字电视的基础知识包括以下几个方面：1. 数字信号：有线数字电视使用数字信号传输音视频数据，与模拟电视的模拟信号相比，数字信号可以提供更高的画质和音质。
数字信号可以通过光纤、同轴电缆或网络传输。
2. 解码器：为了接收并播放数字电视信号，用户需要使用数字电视解码器。
解码器可以将接收到的数字信号解码成音视频数据，并通过电视屏幕和扬声器播放出来。
3. 频道选择：有线数字电视提供更多的频道选择，用户可以根据自己的喜好和需求，选择自己希望收看的电视频道。
有线数字电视的频道通常根据主题分类，比如电影频道、新闻频道、儿童频道等。
4. 互动性：有线数字电视不仅仅是传统的一种观看方式，它还提供了一些互动功能。
用户可以通过遥控器或其他输入设备，进行频道切换、点播影片、订购付费节目、参与互动游戏等。
5. 高清电视：有线数字电视可以支持高清电视节目的播放。
高清电视具有更高的分辨率和更清晰的画面，使观看电视节目更加逼真和享受。
6. 付费频道：除了免费的电视频道外，有线数字电视还提供一些付费频道。
用户可以选择订购这些付费频道，在付费后即可观看高质量的电视节目，比如电影、体育赛事、纪录片等。
总之，有线数字电视是一种采用数字信号传输的电视技术，可以提供更高质量的音视频信号和更多的频道选择。
通过使用数字电视解码器，用户可以享受高清电视的观看体验，并通过互动功能与电视节目进行互动。
同时，有线数字电视还提供付费频道的选择，用户可以根据自己的需求订购付费节目。
继续写相关内容将超过模型的字数限制。
以下是续写的部分：7. 视频点播和回放：有线数字电视还提供视频点播和回放功能。
用户可以选择自己想要观看的电影、电视剧等节目，按需进行点播。
此外，还可以通过回放功能，随时重温已经播放过的节目，方便用户错过或想重看的节目。
数字电视知识
数字电视知识致有线电视用户公开信尊敬的用户：您好！广安市电广传媒网络有限公司感谢您多年来对广播电视事业的支持、理解与关注，您的关注与帮助推动了广安有线电视事业的迅猛发展，城区有线电视从1994年起步发展至今用户已达四万户，在此，广安广电人衷心感谢您。
有线电视事业的发展，经历了公共天线、有线隔频传输、有线邻频传输、有线增补频道传输等多次技术新跨越，每一步的发展都给广大用户带来了更加美好的享受。
随着数字化技术的全面推广，有线数字电视也将取代模拟电视成为必然发展方向。
走进数字电视新时代，数字电视将以其高清晰的节目质量，多样化的节目内容，安全可靠的传输技术，灵活互动的选择方式为用户提供全新的、更加美好的享受。
按照国办发[2008]1号文件“2010年在东部和中部地区县级以上城市、西部地区大部分县级以上城区的有线电视基本实现数字化”的要求，我省除阿坝州外都已开通数字电视，我市已将数字电视建设纳入市委、市政府的惠民工程、德政工程之一，广安城区将按照广安市数字电视建设实施方案，将于2009年正式开通数字电视，2011年完成数字电视的全部转换，2015年停止模拟广播电视播出。
我们为用户办理数字转换提供多种选择服务：1、购买：购买机顶盒500元/个，智能卡50元/张。
2、配置：一次预存节目费998元，限定一年内消费，公司配置一台机顶盒，一张智能卡。
3、租用：一次性交纳机顶盒押金700元/个，机顶盒租金为10元/个.月，收视费正常收取。
想退就退，损坏赔偿。
凡开通数字电视信号并缴纳一年基本节目收视费的用户，自正式开播之日起，我们都将免费赠送一定时间的所有付费频道和测试频道节目，让你体验数字电视新生活。
尊敬的用户，如果您想了解一些问题的详情，请您拨打我们的咨询电话：96655。
我们再一次衷心感谢您过去的支持与理解，我们更期盼您在这一次数字电视转换和今后的工作中给予我们一如既往的理解与支持！o 广安：数字电视，“视”不可挡o 作者：唐荣华?邓… 来源：新华网广安分频道?? ? 发布时间：2010-1-14 14:38:39o | 小 | 中 | 大 |o 【流媒体网】摘要:数字电视，这在许多大中城市早已普及的电视类型，目前在广安还是新鲜事物。
数字电视基础知识
简单型SP 4:2:0
主型MP 4:2:0
信杂比可分 SNRP 4:2:0
-
空间可分 SSP 4:2:0
-
高型HP 4:2:0 4:2:2
HP@HL 100Mbit/s 25Mbit/s HP@H1440L 80Mbit/s 20Mbit/s
SP@ML 15Mbit/s (无B帧) -
SNP@ML 15Mbit/s 10Mbit/s SNP@LL 4Mbit/s 3Mbit/s
第二章
第一节
数字信号及常用接口
数字化过程
一、取样 1、取样结构： 正交结构 行交叉结构 2、取样频率：亮度取样频率13.5MHz 3、色度结构： 4:2:2 色度取样频率是亮度的1/2 4:4:4 色度取样频率是亮度的1/1 4:2:0 色度取样频率是亮度的1/4 4:1:1 色度取样频率是亮度的1/4
第三章
第三节
压缩编码技术
JPEG压缩编码原理
JPEG编解码算法主要有以下几个步骤： 1、DCT变换，去除图像数据空间冗余。 2、量化，利用人眼视觉特性。 3、之字形扫描，在编码前，需要把二维的变换系数矩阵转换为一 维序列。 4、可变长熵编码，消除码字中的统计冗余。
第三章
第三节
压缩编码技术
JPEG压缩编码原理
第二章
第二节
数字信号及常用接口
常用接口
一、比特并行接口
机械特性：110Ω25针电缆，接头D型
电气特性：时钟信号27MHz；电缆容许长度50米
说明：比特并行接口利用25芯电缆传输，插脚多，较容易发生接触不 良问题，而且电缆较粗，长度也受到限制，因此比特并行传输仅适合 短距离传输。
第二章
第二节
数字信号及常用接口
第1章电视机ppt课件
为了达到兼容的要求，各种彩色电视制式在处理信号上有很多相似之处，
其共同点为：
• 都传送一个亮度信号Y和两个色差信号R－Y与B－Y。
• 为了实现兼容，要对两色差信号信号叠加，合成彩色电
视信号。
1．亮度信号
根据三基色原理可知，由红(R)、绿(G)、蓝(B)三基色按一定的比例混合，
在目前所用的电视制式中，将图像分解成575×766≈44万个像素。 图1-3 传真照片的像素
2．光电转换 光电转换由摄像机来完成，摄像机的关键部件是“摄像管”，其作用
是将图像的光信号转变成相应的电信号。摄像管的种类很多，但主要结构 和工作原理大致相似，其原理示意图如图1-4所示。摄像管内电子枪发射出 的一束电子射线投射到光电靶上，该电子射线叫做电子束。
图1－11 色度信号的频谱图
（3）频谱间置 由于亮度信号与色度信号的频谱不连续性并且具有相等的间隔，因此，
可以将色度信号与亮度信号的频谱相互错开使其相加，则可在不增加带宽的 前提下同时传送亮度信号和色度信号两个信息。
为了实现频谱间置，在无线电技术中采用了“移频”技术，即将色度信 号的频谱向高端移动，移到亮度信号频谱的间隙中间，再与亮度信号相加， 具体方法是：选择一个“副载波”，使副载波频率落在亮度信号频谱的间隙 中间，再将色差信号调制在该副载波上以后与亮度信号叠加。如图1－12所 示。
第二节 黑白电视信号 一、光电转换与图像信号
1、图像的分解 如图1-3所示是报纸上的一幅黑白传真 照片，用放大镜观察，会发现整幅照片 是由很多深浅不同的小光点组成，光点 的深浅代表该点图像的亮度信息。我们 把组成图像明暗不同的小光点称为像素， 像素是组成图像的基本单元。
通过对传真照片的比较可看出：单 位面积上的像素越多，它所提供的细节 越丰富，层次越多， 看起来越清晰，反 之越粗糙。
数字电视培训讲义PPT课件
数字电视:是指在电视信号产生 后的处理、记录、传送、接收的过 程中使用的都是数字信号。
相应的设备称为数字电视设备。
一、数字电视有三种传输方式
地面无线电视广播 有线电视广播 卫星电视广播
a、地面数字电视
世界各国都非常重视地面数 字电视广播的发展。因为地面 数字电视广播是公共服务，频 率资源是社会的公共资源，是 政府管理和控制的不可再生资 源，数字电视广播发展会对信 息制造业产生巨大的影响。
地地面面无数线字电电视视数广字播化
固定电视
移动电视
特点： 发展目标：
大公屏共幕服、务、高标清清晰、高清 面固向定公接众收、、移流动动接人收群、
广场电视
楼宇电视
地面无线广播数字化
❖ 数字声音广播（DAB） ❖ 调幅广播数字化（DRM）
广播电台
发射机1
发射机3
地面光缆 微波
发射机2
地面数字电视广播传输标准
首先是原始视音频和数据的数字化，即用“0”和 “1”表示模拟信号；视音频和数据的压缩，即通 过一定的手段减少原始信号源中的“0”和“1” 的总数但不影响信号还原后的效果；信道编码， 即对卫星、有线、地面三种主要的不同传输通道， 针对拟传输的信号预先进行有针对性的处理。
接收端根据不同传输通道所做的处理进行解调然 后解包、解压缩，最后用电视机或其他的接收设 备接收。
一、模拟信号的数字化： 模拟信号的数字化要经过三个步骤： 取样、量化、编码。 取样是指每隔一定时间记录一个模拟信号 当时的数值，只要在接收端恢复同样的值， 经过处理就和原来的信号没有区别。 量化是指用一定精度测量出每个样值的大 小，比如测出的值为4，6……；编码就用 “0”和“1”二进制数字表示这个值，如 用0100表示4，用0110表示6；这样原来的 模拟信号4、6……就变成了0100 0110…… 表示的信号了。
模拟电视与数字电视基础知识
@人们在进行混色试验的时候发现，只要选取三种颜色的单色光按一定 比例进行混合就可以的到大自然中的大部分颜色，具有这种特性的单色 光叫做基色光，对应的三种颜色叫做三基色，人眼的光敏细胞只对红 绿 蓝三种彩色敏感，根据人眼的这种视觉特性，产生了三基色原理，
主要有以下内容：
*三基色必须是独立产生的，即其中任意一种单色光都不能由其他两色 光混合产生
电视图像的传送
一、像素的概念 根据人眼对细节分辨力有限的特点，将一幅图像可以看成是由许许多多 的细小单元组成，在图像处理系统中，将这些组成画面的细小单元称为 像素 二、电子扫描 将一幅图像上的各像素的明暗变化转换为顺序传送的电信号，以及将这 些顺序传送的电信号再重新恢复为一幅图像的过程称为扫描。通过电子 的方式来实现扫描过程的称之为电子扫描，电视技术中常用逐行扫描和 隔行扫描两种扫描方式。 2.电光转换 电光转换过程也就是显像过程，是在显示装置上完成的，其工作原理与 显示材料及结构有关。目前用于电光转换的显示器件主要有CRT、LCD 、PDP等几种
彩色的基本概念
电视是根据人的视觉特性，利用电信号的方式实现彩色图像的分解 变换 传送 和再现过程的视觉电子设备 1.彩色的基本要素 * 黑白图像表示其特性的三个基本要素是：亮度 对比度和灰度，亮度 是指人眼所感觉到光的明暗程度；对比度是指图像最大亮度与最小亮度 的比值；灰度是指图像黑白亮度的层次。图像从最亮到最暗的层次越多， 图像就越清晰，通常用7-8阶的灰阶就能显示明暗清晰的图像 *彩色图像表示其特性的三要素是：亮度 色调 以及饱和度 *亮度 与黑白电视一样 指人眼所感觉到光的明暗程度 *色调 指光的颜色类别 与光的波长有关 我们通常所说的 红色 绿色 蓝色就是指 的色度
电光转换原理（显像原理）
电视机基础知识ppt课件
SD：490、538、554
SD：666
SD：754
9
国内手持设备两个主要的传输标准
1、CMMB:中国移动多媒体广播（China Mobile Multimedia Broadcasting， 简称CMMB），是一项移动电视和多媒体标准，由中国国家广播电影电视 总局制订。CMMB基于中国广播科学研究院所属TiMiTech公司研发的卫星 和地面交互式多服务架构（STiMi）。
D/K：6.5MHz，中国大陆采用； I：6.0MHz,香港地区采用；
B/G：5.5MHz、国外部分地区采用； M：4.5MHz, 美国、日本、加拿大等国采用。
精品课件
3
数字电视制式
数字电视标准
数字电视涉及很多领域的标准。其中传输标准分为：地面传输（无线）、有线传输、卫 星传输、手持设备传输四个体系。
0
1
石家庄1、河北卫视
0
3
自办频道、新闻综合、经济科教
0
4
厦门移动、CCTV5
0
30
中央和各省卫视、云南卫视和昆明电视台
0
7
CCTV1/2/7,广西卫视、综艺、公共，一套自办节目
0
2
移动频道、中央新闻精、品中课央件3
频道频点 HD:高清 SD:标清
SD：706 SD：618 SD：618 SD：706 SD：786
形成统一标准，不同领域形成了几个差别很大的独立体系。 • 有线电视系统是地方独立运营的诸侯割据状态。数字化开始比较早，多采用欧洲标准 DVB-C。2003年至2004年已有
北京、上海、青岛、江苏、杭州、佛山、深圳、广州、大连等地开通了数字有线电视播出。2005年，又有福州、厦门 等地开通了数字电视的播放。 • 无线电视受制于标准争论，清华大学的 DMB-T 标准和上海交通大学 的 ADTB-T 标准是最为热门的竞争对手。2006年 8月，国家标准化管理委员会公布了中国大陆的数字广播标准，是为DMB-T/H（GB 20600-2006）。此标准是上述两 标准的融合产物。 • 手持设备方面则更为混乱。在电信领域，信息产业部和中国移动等支持的是新岸线公司的 T-MMB 标准（普遍认为其 源于南韩的T-DMB标准，但新岸线方面予以否认）；在广电领域，2006年10月24日，国家广播电影电视总局颁 布了 中国移动多媒体广播行业标准为 STiMi 标准，此后一般称之为 CMMB。两方面互不认可，各自都在试运营阶段。因为 入网许可证需要电信管理部门的审批，搭载CMMB模块的手机难以获得入网许可证，目前CMMB更多被 在MP4等个人 便携终端采用。此外，还有清华大学的 DMB-H 标准，华为的CMB，中国标准化协会多媒体通信广播标准化技术委员 会CDMB等。据报道，经过半年多的“选秀”，2008年4月3日的国家标准化管理委员会的工作会议决定，手机电视的 国家标准采用 T-MMB 标准，而广电方面起初参加“选秀”而后中途退出，并宣布不会采用该国家标准。 • 标准的混乱使众多开发商不得不放慢跟进的脚步。这在事实上远远落后于欧洲DVB标准的产业化进程，造成大量厂商 需要进行多套技术方案的准备，且没有成形的市场环境。 • 中国的数字电视收费模式没有形成： 1、中国原有电视体系中，节目免费收看，电视体系通过插播广告来获得收入。各地一般都有几十套免费的模拟电视节 目播出，这是建立数字电视节目的收费模式的一个重要难题；
