曲柄连杆机构试题含答案

曲柄连杆机构--试题及答案一.判断题（30）1.四缸四冲程发动机的做功顺序一般为1342；六缸四冲程发动机的做功顺序一般为153624，做功间隔角为120度。

（√ ）2.气环的主要作用是密封、导热和刮油、布油作用。

（×）3.曲柄连杆机构的主要由三部分组成：机体组、活塞连杆组和曲轴飞轮组。

（√ ）4.发动机活塞往复运动是匀速运动。

（× ）5.安装气缸垫时，印有批次号的一面应朝下。

（× ）6.安装气缸盖螺栓时，可以随意顺序进行安装固定。

（× ）7.油底壳底部装有磁性放油螺栓可吸附机油中铁屑，减少发动机磨损。

（√ ）8.卡罗拉发动机的油底壳是通过垫圈进行密封的。

（× ）9.拆卸油底壳固定螺栓时，应按照从外到内对角线的形式拆卸。

（√ ）10.飞轮是一个转动惯量很大的圆盘，外缘上压有一个齿圈，与起动机的驱动齿轮啮合，供起动发动机时使用。

（√ ）11.活塞环密封时由于环的背压力远大于环的弹力，因此只要背压力足够大，就能保证环面与气缸壁面间的密封。

（× ）12.如果曲轴的主轴颈数等于气缸数+1，则该曲轴为全支承曲轴，它的长度相对非全支承曲轴而言要短。

（× ）13.锥面环在气缸内向下滑动时刮油，向上滑动时由于斜面的油楔作用，环可在油膜上浮起，减少磨损，因此经常用作第一道环。

（× ）14.对于四冲程发动机，无论其是几缸，其作功间隔均为180°曲轴转角。

（× ）15.飞轮上通常刻有第一缸发火正时记号，以便校准发火时间。

（√ ）16.活塞各个断面的热膨胀量是上小下大。

（× ）17.多缸发动机的曲轴均采用全支承。

（× ）18.为了充分发挥飞轮的作用，应尽可能使飞轮的质量均布在整个飞轮上。

（× ）19.活塞环在自然状态下是一个封闭的圆环形。

（× ）20.四冲程八缸发动机由于有八个缸，因此它的曲轴就有8个曲拐。

曲柄连杆机构复习题

曲柄连杆机构复习题一、填空题1、曲柄连杆机构是由机体组、活塞连杆组和（）三部分组成的。

2、曲柄连杆机构是在（）、（）、（）以及有化学腐蚀的条件下工作的。

3、活塞销座孔轴线偏置的方向是：面对发动机朝（）。

4、活塞环有气环和（）两种。

5、活塞环的装配间隙包括（）（）（）种。

6、活塞销的连接方式有（）（）两种。

7、曲柄连杆机构的作用是：提供（）场所，并将燃料燃烧后产生的作用在活塞上的（）转变成曲轴旋转运动，对外输出动力。

8、曲轴飞轮组的零件有（）、（）、（）。

9、汽缸盖是用来封闭（），并与（）共同构成燃烧室。

10、汽缸的磨损是不均匀的，一般磨损呈上（）下（）的锥形，在圆周方向上呈不规则的（）。

11、汽缸体上部有一个或数个引导活塞在其中进行往复运动的圆柱形空腔，称为（）。

12、安装汽缸盖时，紧固螺栓应按由（）的顺序，（）分多次逐步地以规定的扭矩拧紧。

13、汽缸采用修理尺寸法维修时，修理级别一般分为（）级，每级加大（）mm。

二、判断题1、在维修作业中，同一台发动机的各缸活塞可以互换。

（）2、四冲程直列六缸发动机作功间隙角为360°／6＝60°。

（）3、采用全支承方式的V6发动机曲轴共有七道主轴颈。

（）4、连杆的作用是连接活塞与曲轴，并将活塞承受的力传给曲轴，推动曲轴旋转。

（）5、活塞环的泵油作用，可以加强对气缸上部的润滑，因此是有益的。

（）6、活塞裙部膨胀槽一般开在受侧压力大的一面。

（）7、各种形式曲轴的曲拐数都与汽缸数相同。

（）8、由于各个气缸的磨损量不均匀，因此镗削后的气缸修理尺寸应不同。

（）9、活塞与气缸壁间隙过大易出现“拉缸”。

（）10、不论是干式缸套，还是湿式缸套，在压入汽缸体之后，都应使汽缸套顶面与汽缸体上平面平齐。

（）11、偏置销座的活塞，其销座的偏移方向应朝向作功冲程时活塞受侧压大的一侧。

（）12、校正连杆一般是先校正弯曲后校正扭曲。

（）13、采用全浮式连接的活塞销，无论在装配式，还是在发动机工作时，活塞销均能在活塞销座中自由转动。

作业3 曲柄连杆机构

作业3：曲柄连杆机构满分：100 分姓名：班级：学号：1. 单选题（ 1.0 分）四冲程柴油机连杆大端轴承上瓦承受的力是：A. 气体力B. 惯性力C. 冲击力D. 气体力和惯性力正确答案：D2. 单选题（ 1.0 分）某些大型柴油机的连杆大端轴承采用无轴瓦结构的主要目的是：A. 加工方便B. 增大轴颈C. 减轻重量D. 降低造价正确答案：B3. 单选题（ 1.0 分）在柴油机中连杆的运动规律是：A. 小端往复运动、杆身摆动、大端回转运动B. 小端往复运动、杆身平稳运动、大端回转运动C. 小端摆动、杆身平稳运动、大端回转运动D. 小端摆动、杆身平稳运动、大端摆动正确答案：A4. 单选题（ 1.0 分）上紧柴油机贯穿螺栓的正确方法是 .A. 采用扭力扳手，分两次上紧，从柴油机前后两端成对交叉向中间进行B. 采用扭力扳手，分两次上紧，从柴油机中间成对交叉向前后两端进行C. 采用液压工具，分两次上紧，从柴油机前后两端成对交叉向中间进行D. 采用液压工具，分两次上紧，从柴油机中间成对交叉向前后两端进行正确答案：D5. 单选题（ 1.0 分）四冲程柴油机的连杆在运转中受力状态是 .A. 始终受压B. 始终受拉C. 拉、压交替D. 随连杆长度而变正确答案：C6. 单选题（ 1.0 分）中,高速强载筒形活塞式柴油机连杆的材料与杆身断面通常是 .A. 优质碳钢,工字型断面B. 合金钢,工字型断面C. 优质碳钢, 圆形断面D. 合金钢, 圆形断面正确答案：B7. 单选题（ 1.0 分）关于连杆弯曲变形的论述正确的是 .A. 连杆在其摆动平面内承受的弯曲应力远大于与摆动平面垂直的平面,采用圆形截面杆身可提高其抗弯能力B. 连杆在其摆动平面内承受的弯曲应力远大于与摆动平面垂直的平面,采用工字形截面杆身可提高相应方向的抗弯能力C. 连杆在其摆动平面内承受的弯曲应力远小于与摆动平面垂直的平面,采用圆形截面杆身可提高其抗弯能力D. 连杆在其摆动平面内承受的弯曲应力远小于与摆动平面垂直的平面,采用工字形截面杆身可提高相应方向的抗弯能力正确答案：B8. 单选题（ 1.0 分）四冲程柴油机连杆大端轴承下瓦承受的力是 .A. 压缩力B. 气体力C. 曲柄连杆机构惯性力D. 压缩力和气体力正确答案：C9. 单选题（ 1.0 分）柴油机连杆大端螺栓受力最严重的柴油机是 .A. 非增压二冲程低速机B. 增压二冲程低速机C. 低速四冲程机D. 高速四冲程机正确答案：D10. 单选题（ 1.0 分）大型低速二冲程机有时采用短连杆的主要目的之一是 .A. 改善连杆抗交变应力的能力B. 降低柴油机吊缸高度C. 增大十字头轴承摆动角以改善轴承润滑D. 其他三项全部正确答案：C11. 单选题（ 1.0 分）四冲程筒形活塞式柴油机连杆大端轴承的滑油来自 .A. 曲轴C. 飞溅D. 专设喷嘴正确答案：A12. 单选题（ 1.0 分）筒形活塞柴油机的连杆大端采用斜切口的目的是 .A. 拆装方便B. 受力均衡C. 制造方便D. 增大曲柄销直径正确答案：D13. 单选题（ 1.0 分）连杆大端轴承采用斜切口时在剖分面上使用锯齿形啮合的主要目的是:A. 便于下瓦与轴承安装B. 便于上下瓦对中C. 防止连接螺栓承受剪应力而损坏D. 增加轴瓦的强度和刚度正确答案：C14. 单选题（ 1.0 分）关于主轴承与十字头轴承的油槽论述中，正确的是 .A. 主轴承下瓦的高压区必须开油槽B. 十字头轴承下瓦必须开油槽C. 十字头轴承下瓦必须开纵横油槽D. 十字头轴承上瓦可开纵横油槽正确答案：C15. 单选题（ 1.0 分）在柴油机曲轴上应力最大的地方是 .B. 曲柄销C. 曲柄臂D. 主轴颈 ,曲柄销与曲柄臂的交接处正确答案：D16. 单选题（ 1.0 分）大型低低速柴油机采用焊接式曲轴的主要目的是.A. 降低造价B. 缩短轴向长度,提高强度,刚度C. 减轻重量D. 降低曲轴自振频率,防止临界转速进入工作区正确答案：C17. 单选题（ 1.0 分）四冲程柴油机曲柄销与主轴颈磨损较大的部位在 .A. 曲柄销内侧,主轴颈远离曲柄销一侧B. 曲柄销外侧,主轴颈靠近曲柄销一侧C. 曲柄销内侧,主轴颈靠近曲柄销一侧D. 曲柄销外侧,主轴颈远离曲柄销一侧正确答案：C18. 单选题（ 1.0 分）下列不是贯穿螺栓断裂的原因.A. 各缸最大爆发压力严重不均B. 机座,机架严重变形C. 贯穿螺栓发生纵向振动D. 上紧力不均或过大正确答案：C19. 单选题（ 1.0 分）下列轴承中工作条件最差的是：A. 主轴承B. 连杆大端轴承C. 连杆小端轴承D. 推力轴承正确答案：C20. 单选题（ 1.0 分）十字头式柴油机连杆大端轴承的滑油一般来自：A. 曲轴B. 十字头C. 飞溅D. 主轴承正确答案：B21. 单选题（ 1.0 分）某四冲程六缸柴油机，发火顺序为：1-5-3-6-2-4，当第2缸活塞位于进、排气上止点时，第1缸活塞位于（）位置。

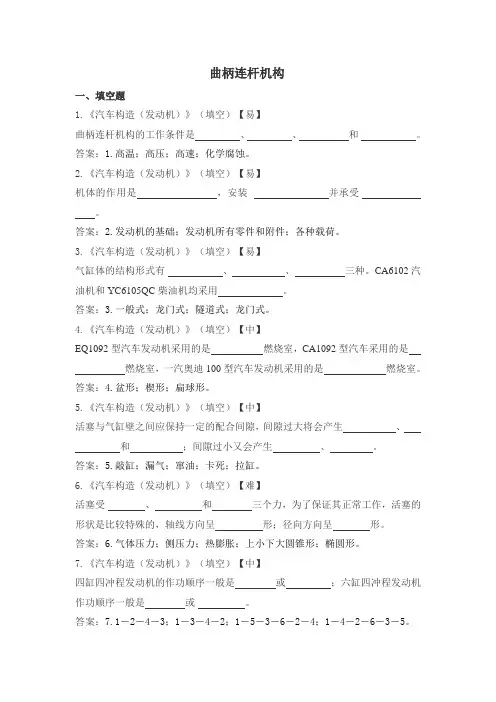

(完整版)试题二曲柄连杆机构

曲柄连杆机构一、填空题1.《汽车构造（发动机）》（填空）【易】曲柄连杆机构的工作条件是、、和。

答案：1.高温；高压；高速；化学腐蚀。

2.《汽车构造（发动机）》（填空）【易】机体的作用是，安装并承受。

答案：2.发动机的基础；发动机所有零件和附件；各种载荷。

3.《汽车构造（发动机）》（填空）【易】气缸体的结构形式有、、三种。

CA6102汽油机和YC6105QC柴油机均采用。

答案：3.一般式；龙门式；隧道式；龙门式。

4.《汽车构造（发动机）》（填空）【中】EQ1092型汽车发动机采用的是燃烧室，CA1092型汽车采用的是燃烧室，一汽奥迪100型汽车发动机采用的是燃烧室。

答案：4.盆形；楔形；扁球形。

5.《汽车构造（发动机）》（填空）【中】活塞与气缸壁之间应保持一定的配合间隙，间隙过大将会产生、和；间隙过小又会产生、。

答案：5.敲缸；漏气；窜油；卡死；拉缸。

6.《汽车构造（发动机）》（填空）【难】活塞受、和三个力，为了保证其正常工作，活塞的形状是比较特殊的，轴线方向呈形；径向方向呈形。

答案：6.气体压力；侧压力；热膨胀；上小下大圆锥形；椭圆形。

7.《汽车构造（发动机）》（填空）【中】四缸四冲程发动机的作功顺序一般是或；六缸四冲程发动机作功顺序一般是或。

答案：7.1－2－4－3；1－3－4－2；1－5－3－6－2－4；1－4－2－6－3－5。

8.《汽车构造（发动机）》（填空）【易】曲柄连杆机构的主要零件可分为、和三个组。

答案：8.机体组；活塞连杆组；曲轴飞轮组。

9.《汽车构造（发动机）》（填空）【中】机体组包括、、、等；活塞连杆组包括、、、等；曲轴飞轮组包括、等。

答案：9.气缸体；气缸盖；气缸套；上下曲轴箱；活塞；活塞环；活塞销；连杆；曲轴；飞轮。

10.《汽车构造（发动机）》（填空）【易】活塞销与销座及连杆小头的配合有及二种形式。

答案：10.半浮式；全浮式。

11.《汽车构造（发动机）》（填空）【易】油环的结构形式有和二种。

二《汽车构造》曲柄连杆机构(题库加答案)

第二章曲柄连杆机构一、选择题1.曲轴中间主轴颈的径向圆跳动误差反映了曲轴（）的程度。

（ A ）A、弯曲B、扭曲C、磨损D、弯扭2.曲柄连杆机构是在（）条件下工作的。

CA.高温、高压、高负荷、化学腐蚀B高温、高磨损、高负荷、化学腐蚀C.高温、高压、高速、化学腐蚀D高温、高压。

高速、高磨损3.四冲程六缸发动机的做功间隔角是( )。

CA．180°B．360°C．120°D．60°4.将气缸盖用螺栓固定在气缸体上，拧紧螺栓时，应采取下列方法（）AA．由中央对称地向四周分几次拧紧；B．由中央对称地向四周一次拧紧；C．由四周向中央分几次拧紧；D．由四周向中央一次拧紧。

5.一般柴油机活塞顶部多采用（）。

BA．平顶 B．凹顶 C．凸顶 D．A、B、C均可6.Ⅴ形发动机曲轴的曲拐数等于（）。

BA．气缸数B．气缸数的一半C．气缸数的一半加l D．气缸数加1 7.直列式发动机的全支承曲轴的主轴径数等于（）。

DA．气缸数 B．气缸数的一半 C．气缸数的一半加l D．气缸数加1 8.气缸修理尺寸是由（）确定的。

AA．磨损最大气缸的最大直径B．磨损最大气缸的最大与最小直径的平均值C．所有气缸的最大磨损平均值D．所有气缸的磨损平均值9.气缸的横向磨损大的最主要原因是由于（）。

CA．粘着磨损B．磨粒磨损C．侧压力D．腐蚀磨损10.扭曲环之所以会扭曲，是因为（）。

BA．加工成扭曲的B．环断面不对称C．摩擦力的作用 D.人为扭曲11.湿式气缸套压入后，与气缸体上平面的关系是（）。

AA．高出B．相平C．低于 D.以上都不对12.活塞销与销座选配的最好方法是（）。

CA．用量具测量 B．用手掌力击试C．用两者有相同涂色标记选配 D.以上都不对13.确定气缸圆度超限的依据是（）。

DA．各缸所有测量面上圆度平均超限B．各缸圆度平均值的最大超限值C．各缸圆度最大值的平均超限值D．各缸中有任一截面的圆度超限14.曲轴轴颈修理尺寸的要点是（）。

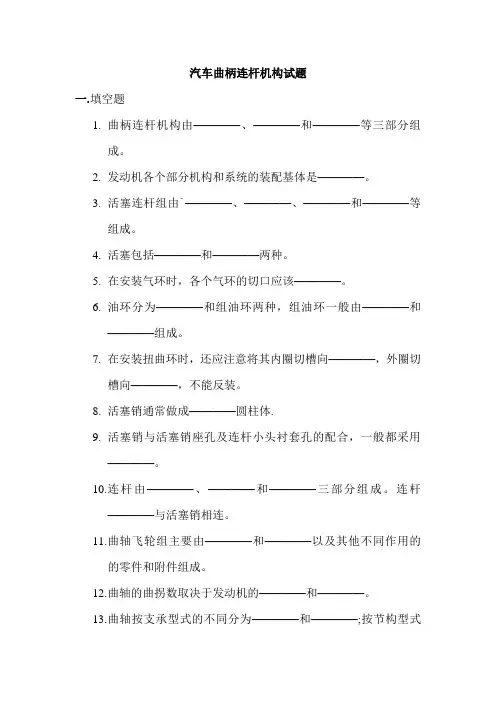

汽车曲柄连杆机构试题

汽车曲柄连杆机构试题一.填空题1.曲柄连杆机构由————、————和————等三部分组成。

2.发动机各个部分机构和系统的装配基体是————。

3.活塞连杆组由`————、————、————和————等组成。

4.活塞包括————和————两种。

5.在安装气环时，各个气环的切口应该————。

6.油环分为————和组油环两种，组油环一般由————和————组成。

7.在安装扭曲环时，还应注意将其内圈切槽向————，外圈切槽向————，不能反装。

8.活塞销通常做成————圆柱体.9.活塞销与活塞销座孔及连杆小头衬套孔的配合，一般都采用————。

10.连杆由————、————和————三部分组成。

连杆————与活塞销相连。

11.曲轴飞轮组主要由————和————以及其他不同作用的的零件和附件组成。

12.曲轴的曲拐数取决于发动机的————和————。

13.曲轴按支承型式的不同分为————和————;按节构型式的不同分为————和————曲轴；按加工方法的不同分为————和————。

14.曲轴前端装有驱动配气凸轮轴的————，驱动风扇和水泵的————制止推片等，有些中小型发动机的曲轴前端还装有————，以便必要时用人力转动曲轴．15.飞轮边缘一侧有指示气缸活塞位于上止点的标志，用以作为调整和检查————正时和————正时的依据．16.Ｖ８发动机的气缸数为————缸。

17.Ｖ８发动机全支承式曲轴的曲轴径数为————。

二．选择题（有一项或多项正确）１．曲柄连杆机构工作条件的特点时（）A.高温B．高压C．高速D．化学腐蚀２．曲柄连杆机构在运动过程中受（）作用A.气体作用力B．摩擦力C．运动质量惯性力D．外界阻力３．在做功行程时，面对发动机，气缸的（）磨损严重．A．左侧B．右侧C．前部D．后部4．在压缩行程时，面对发动机，气缸的( )磨损严重。

A．左侧 B．右侧 C．前部 D．后部5．在将气缸盖用螺栓固定在气缸体上，拧紧螺栓时，应采取下列方法( )。

曲柄连杆机构试题答案

曲柄连杆机构答案一.填空1.敲缸；漏气；窜油；卡死；拉缸。

2.气体压力；侧压力；热膨胀；上小下大圆锥形；椭圆形。

3.1－2－4－3；1－3－4－2；1－5－3－6－2－4；1－4－2－6－3－5。

4.机体组；活塞连杆组；曲轴飞轮组。

5.气缸体；气缸盖；气缸套；上下曲轴箱；活塞；活塞环；活塞销；连杆；曲轴；飞轮。

6.半浮式；全浮式。

7.普通环；组合环。

8.矩形；锥面；扭曲；梯形；桶形。

9.干式；湿式。

10.膨胀压力；转矩。

11.直列；V形；水平对置。

12.头部；顶部；裙部。

13.平顶；凹顶；凸顶。

14.气环；油环。

15.端隙；侧隙；背隙。

16.全支撑；非全支撑。

17.直尺；厚薄规；厚薄规片；平面度误差。

18.间隙；圆度；圆柱度；粗糙度；垂直度。

19.冷压校正法；表面敲击法。

20.刮重留轻；刮大留小；边刮边试；反复进行。

二.判断1. √2.√3.√4.×5.×6.×7.×8.×9.√10.√ 11.× 12.√ 13.× 14.√ 15.× 16.× 17.× 18.√19.× 20.× 21.√ 22.√ 23.× 24.×三．选择1.C2.C3.A4.D5.D6.C7.B8.B9.A 10.C 11.C 12.B 13.B 14.D 15.D 16.C 17.A 18.C 19.A 20.C 21.B 22.C 23.B 24.A。

曲柄连杆机构练习题

曲柄连杆机构一、填空题1·曲柄连杆机构由_______、________和_______等三部分构成。

2·发动机各个机构和系统的装配基体是________。

3·活塞连杆组由_______、______ 、________、和________等组成。

4·活塞环包括______和_______两种。

5·在安装气环时，各个气环的切口应该________。

6·油环分为______和组合油环两种，组合油环一般由________和________ 组成。

7·在安装扭曲环时，还应注意将其内圈切槽向________，外圈切槽向_______ ，不能装反。

8·活塞销通常做成_______圆柱体。

9·活塞销与活塞销座孔及连杆小头衬套孔的配合，一般都采用________。

10·连杆由______、_______和_______三部分组成。

连杆_______与活塞销相连。

11·曲轴飞轮组主要由_______和_______以及其他不同作用的零件和附件组成。

12·曲轴的曲拐数取决于发动机的________和________。

13·曲轴按支承型式的不同分为_______和______；按结构型式的不同分为_______和_______曲轴;按加工方法的不同分为________和_______。

14·曲轴前端装有驱动配气凸轮轴的_______，驱动风扇和水泵的_________止推片等，有些中小型发动机的曲轴前端还装有______，以便必要时用人力转动曲轴。

15·飞轮边缘一侧有指示气缸活塞位于上止点的标志，用以作为调整和检查_______正时和________正时的依据。

16·V8发动机的气缸数为 ________缸。

17·V8发动机全支承式曲轴的主轴颈数为________。

曲柄连杆机构试题

曲柄连杆机构一、填空题1.活塞与气缸壁之间应保持一定的配合间隙，间隙过大将会产生 ________ 、______ 和 _______ ; 间隙过小又会产生__________ 、 _______ 。

2.活塞受_______ 、_______ 和 _______ 三个力，为了保证其正常工作，活塞的形状是比较特殊的，轴线方向呈 __________________ 形；径向方向呈 ______ 形。

3.四缸四冲程发动机的作功顺序一般是 ______________ 或________ ；六缸四冲程发动机作功顺序一般是 ________ 或__________ 。

4.曲柄连杆机构的主要零件可分为________________ 、 ___________ 和 _____________ 三个组。

5.机体组包括 ________ 、_______ 、 _______ 、 _______ 等；活塞连杆组包括 ______ 、________ 、 ______ _______ 等；曲轴飞轮组包括 ____________ 、_______ 等。

6.活塞销与销座及连杆小头的配合有 ______________ 及 _________ 二种形式。

7.油环的结构形式有 ________ 和 _______ 二种。

8.气环的截面形状主要有____________ 、 _______ 、 __________ 、_________ 、______ 几种。

9.气缸套有 _____ 和_____ 两种。

10.曲柄连杆机构的作用是将燃料燃烧后作用在活塞顶上的___________ 转变为推动曲轴旋转的 ________ 。

11.多缸发动机，通常按气缸布置形式的不同分为 ________________ 、 ________ 、和 ________ 三种形式。

12.活塞的基本结构可分为______________ 、__________ 、和 _________ 三部分。

曲柄连杆机构考试试题

《汽车发动机构造与维修》试卷(第2单元) 班级姓名学号一.名词解释。

(本题10分, 共5道小题)1. 修理尺寸法:2.曲柄连杆机构功用:3. 原厂规定:4. 使用极限:5. 时效处理:二.填空题。

(本题20分, 共10道小题)1. 安装曲轴上的止推垫片时,应将涂有的一面朝向。

2. 检查曲轴的弯曲,常以为基准,检查的来衡量。

3. 对活塞环的要求是:,,,。

4. 曲轴的轴向间隙是指与之间的间隙。

检查时,可用顶在曲轴的上,再用撬棒将曲轴前后撬动,观察表针摆动的数值。

5. 上曲轴箱有三种基本结构形式,即、、,其中刚度最小。

6.活塞销的安装方式是、和。

7. 活塞做功的冲程分别是、,,。

8. 人工直观诊断法是异响常用的诊断方法,诊断时,应搞清故障的,有何及情况,最后由简到繁,由表及里,局部深入,进行,最后作出。

9. 发动机按燃料分为和。

10. 连杆轴承响的主要特点是:怠速时响声,中速时较为;在突然时,有明显连续的敲击声;在处听察最为明显,有负荷时响声;断火时响声。

三.判断题。

(本题10分, 共10道小题)1. 飞轮的质量越大,发动机运转的均匀性就越好。

( )2. 铝合金气缸盖装配时,只需在冷态下一次拧紧即可。

( )3. 连杆弯曲会导致发动机温度升高后活塞敲缸。

( )4. 采用全浮式连接的活塞销,在发动机冷态时,活塞削未必能够自由转动。

( )5. 气缸衬垫冲坏会导致发动机过热。

( )6. 曲杆连柄机构是在高温、高压以及有化学腐蚀的条件下工作的。

( )7. 气缸镗销的关键是保证配缸间隙。

( )8. 有的发动机在曲轴前装有扭转减振器,其目的是为了消除飞轮的扭转振动。

( )9. 气缸正常磨损的规律是:上大下小;横大纵小;进气门侧大,排气门侧小;两端气缸大,中间缸小。

( )10. 湿式气缸套里面盛有冷却水。

( )四.选择题。

(本题20分, 共10道小题)1. 气缸绗磨的目的是()。

A.提高气缸的加工精度B.降低气缸的表面粗糙度C.使气缸表面抛光2. 气缸修理尺寸是由()确定的。

曲柄连杆机构制造考核试卷

5.曲柄连杆机构在运行过程中，以下哪种现象是不可能出现的（）
A.振动
B.噪音
C.热膨胀
D.断裂
6.在曲柄连杆机构制造过程中，以下哪种加工方法不常用于曲柄加工（）
A.车削
B.铣削
C.钻孔
D.磨削
7.曲柄连杆机构的运动分析主要包括以下哪些内容（）
A.速度分析
B.加速度分析
C.力分析
D.稳定性分析
8.以下哪种措施不能提高曲柄连杆机构的运动精度（）
7.曲柄连杆机构的运动副摩擦系数越小，机构效率越高。（√）
8.在曲柄连杆机构中，所有的连接螺栓都需要进行强度校核。（√）
9.曲柄连杆机构中的连杆可以采用与曲柄相同的材料制造。（×）
10.判断曲柄连杆机构是否失效，只需要观察机构的运动情况即可。（×）
五、主观题（本题共4小题，每题10分，共40分）
1.请简述曲柄连杆机构的基本构成及其工作原理。
8.优化曲柄连杆机构的_______设计可以降低噪音。
9.曲柄连杆机构在制造过程中，一般需要进行_______处理来提高其力学性能。
10.检测曲柄连杆机构运动精度时，可以使用_______作为测量工具。
四、判断题（本题共10小题，每题1分，共10分，正确的请在答题括号中画√，错误的画×）
1.曲柄连杆机构的设计过程中，只需要考虑静态平衡，不需要考虑动态平衡。（）
2.在曲柄连杆机构的设计过程中，如何综合考虑各种因素以确保机构的运动平稳性和动态平衡？
3.描述曲柄连杆机构制造过程中可能出现的几种主要故障，并说明其可能的原因。
4.请阐述如何通过改进设计和加工工艺来提高曲柄连杆机构的耐磨性和抗疲劳能力。
标准答案
一、单项选择题
1. A

曲柄连杆机构习题及其答案

曲柄连杆机构习题及其答案曲柄连杆机构是内燃机中的重要部件，主要由机体组、活塞连杆组和曲轴飞轮组三部分组成。

活塞连杆组由活塞、活塞环、活塞销、连杆等组成。

在安装气环时，应该相互交错，构成迷宫式封气装置，以对气缸中的高压燃气进行有效密封。

油环分为普通油环和组合油环两种，组合油环一般由上下刮油片和胀簧组成。

在安装扭曲环时，应将其内圈切槽向上，外圈切槽向下，不能装反。

活塞销与活塞销座孔及连杆小头衬套孔的配合，一般都采用全浮式配合。

连杆由连杆小头、杆身和连杆大头三部分组成。

曲轴的曲拐数取决于发动机的气缸数目和排列方式。

曲轴按支承型式的不同分为全支承曲轴和非全支承曲轴；按加工方法的不同分为整体式和组合式。

曲轴前端装有驱动配气凸轮轴的正时齿轮，驱动风扇和水泵的皮带轮，止推片等，有些中小型发动机的曲轴前端还装有起动爪，以便必要时用人力转动曲轴。

飞轮边缘一侧有指示气缸活塞位于上止点的标志，用以作为调整和检查点火正时和点火间隙的依据。

在安装气缸盖时，应采取由中央对称地向四周扩展的顺序分几次拧紧。

对于铝合金气缸盖，为了保证它的密封性能，在装配时，必须在冷状态下拧紧。

因为铝膨胀系数大，热起来时可以保证密封的可靠性。

铸铁气缸盖可以热状态下拧紧。

一般柴油机活塞顶部多采用凹顶，汽油机活塞顶部多采用平顶。

为了保证活塞能正常工作，冷态下常将其沿径向做成垂直于活塞销方向的椭圆形。

在负荷较高的柴油机上，第一环常采用梯形环。

直列式发动机的全支承曲轴的主轴径数等于气缸数加1.按1-2-4-3顺序工作的发动机，当一缸压缩到上止点时，二缸活塞处于进气行程下止点位置。

四行程六缸发动机曲轴各曲拐之间的夹角是120°。

活塞顶的记号用来表示活塞及活塞销的安装和选配要求。

曲柄连杆机构习题及其答案

曲柄连杆机构一、填空题1.曲柄连杆机构主要由机体组、活塞连杆组、曲轴飞轮组。

活塞连杆组由(活塞)、(活塞环)、(活塞销)、(连杆)等组成。

2.活塞环包括(气环)、(油环)两种。

3.在安装气环时,各个气环的切口应该(相互交错),构成迷宫式封气装置,以对气缸中的高压燃气进行有效密封。

4.油环分为(普通油环)和组合油环两种,组合油环一般由(上下刮油片)和(胀簧)组成。

5.在安装扭曲环时,应将其内圈切槽向(上),外圈切槽向(下),不能装反。

6.活塞销与活塞销座孔及连杆小头衬套孔的配合,一般都采用(全浮式)配合。

7.连杆由(连杆小头)、(杆身)和(连杆大头)三部分组成。

8.曲轴的曲拐数取决于发动机的(气缸数目)和(排列方式)。

9.曲轴按支承型式的不同分为(全支承曲轴)和(非全支承曲轴);按加工方法的不同分为(整体式)和(组合式)。

10.曲轴前端装有驱动配气凸轮轴的(正时齿轮),驱动风扇和水泵的(皮带轮),止推片等,有些中小型发动机的曲轴前端还装有(起动爪),以便必要时用人力转动曲轴。

11.飞轮边缘一侧有指示气缸活塞位于上止点的标志,用以作为调整和检查(点火正时)和(点火间隙)的依据。

二、选择题1.将气缸盖用螺栓固定在气缸体上,拧紧螺栓时,应采取由中央对称地向四周扩展的顺序分几次拧紧。

2.对于铝合金气缸盖,为了保证它的密封性能,在装配时,必须在(冷状态)状态下拧紧。

因为铝膨胀系数大,热起来时可以保证密封的可靠性。

铸铁气缸盖可以热状态下拧紧。

3.一般柴油机活塞顶部多采用(凹顶),汽油机活塞顶部多采用(平顶)。

4.为了保证活塞能正常工作,冷态下常将其沿径向做成(B)的椭圆形。

A.长轴在活塞销方向;B.长轴垂直于活塞销方向;C.A、B均可;D.A、B均不可5.在负荷较高的柴油机上,第一环常采用(梯形环)。

6.直列式发动机的全支承曲轴的主轴径数等于(气缸数加1 )。

7.按1-2-4-3顺序工作的发动机,当一缸压缩到上止点时,二缸活塞处于(A)行程下止点位置。

曲柄连杆机构测试题

曲柄连杆机构测试题曲柄连杆机构测试题一、填空题1、汽车由发动机、（）、（）、（）四部分组成。

2、发动机由曲柄连杆机构、（）、燃料供给系、（）、（）、（）、（）组成。

3、曲柄连杆机构由机体组、（）、（）组成。

4、汽油机燃烧室一般都在（）。

5、曲柄连杆机构是将（）转变成（），对外输出动力。

6、发动机气缸套分为（）和（）镶套式又分（）和（）两种，干式壁厚（），湿式壁厚（）。

7、发动机冷却方式有（）和（）两种，奥迪采用（）。

8、汽缸盖的排列形式有（）、（）、（）三种。

9、活塞环分（）和（）两种，矩形环第一道采用（）。

10、活塞环连接方式有（）和（），全浮式有（）嵌入环槽内。

11、活塞受（）、（）和（）三个力，为了保证其正常工作，活塞的形状是比较特殊的，轴线方向呈（）形状，径向方向呈（）形状。

12、四缸四冲程发动机的作功顺序一般是（）和（）；六缸四冲程发动机的做工顺序一般那是（）和（）。

13、气环的截面形状主要有（）、（）、（）、（）几种。

14、按气缸数目可分为（）和（），汽车几乎都是采用（）。

15、活塞可分为三部分，由（）、（）、（）。

16、四冲程发动机曲轴转二周，活塞在气缸里往复行程（）次，进、排气门各开闭( )次，气缸里热能转化为机械能( )次。

二、选择题1、（）用来储存机油并密封上曲轴箱。

A、气缸盖B、活塞C、油底壳D、气门室盖2、（）连接活塞和连杆小头，并把活塞承受的压力传给连杆。

A．连杆B活塞环C、气门D、活塞销3、下列哪一个不是活塞连杆组的零件（）。

A、活塞B、活塞销C、气缸D、活塞环4、下列哪是燃烧室的组成部分（）。

A、活塞环B、活塞销C、汽缸盖D、连杆5、曲轴平衡重一般设在（）。

A、前端B、曲柄上C、后端D、主轴颈三、判断题1、安装气缸盖时，应从气缸盖的两边依次向中央，分2—3次逐步拧紧，最后按规定的拧紧力矩拧紧。

确保气缸体和气缸盖之间密封。

（）2、四行程发动机实际循环由进气、燃烧、作功和排气四个行程所组成。

(完整版)第二章曲柄连杆机构单元测试题

第二章曲柄连杆机构单元测试题一、判断题1.活塞与气缸壁间隙过小易出现“拉缸”。

（）2.活塞裙部圆周方向是椭圆形，其长轴方向沿活塞销座孔轴线方向。

（）3.活塞环的泵油作用可以加强对气缸上部的润滑，因此是有益的。

（）4.活塞裙部膨胀槽一般开在作功时受侧压力小的一面。

（）5.发动机曲轴在工作中不会出现轴向窜动现象。

（）6.矫正连杆是先校正弯曲后校正扭曲。

（）7.采用偏置销座可减小活塞换向时的冲击。

（）8.偏置销座的活塞，其销座的偏移方向应朝向作功行程时活塞受侧压力大的一侧。

（）二、选择题1.活塞在制造中，其头部有一定锥度，主要由于（）A、节省材料B、可减少往复运动惯性力C、润滑可靠D、活塞在工作中受热不均匀2.曲轴轴颈磨损的检验，主要检验其（）。

A、圆度和圆柱度B、平行度和平面度C、垂直度和圆跳动D、平行度和平面度3.活塞最大磨损部位一般是（）。

A、头部B、裙部C、顶部D、环槽4.正扭曲环正确的安装方向是（）。

A、外切口向上、内切口向下B、外切口向上、内切口向上C、外切口向下、内切口向上D、外切口向下、内切口向下5.下列说法错误的是（）A．活塞是用铸铁制成B．活塞是一个上小、下大的近似圆锥体C．活塞裙部制成长轴垂直活塞销座孔轴线方向的椭圆形D．活塞的 T 形槽减少裙部受热和防止活塞受热胀死在气缸中6.（）不属于曲轴飞轮组的零件。

A．曲轴 B．飞轮 C．连杆 D．扭转减振器三、填空题( 每空1分，共20分，请将正确答案填写在横线上)1.活塞的基本结构可分为______________、______________、______________。

2.活塞环的“三隙”为______________、______________和______________。

3.活塞环分为______________和______________两种，其中______________用来密封气缸。

4.检验气缸的磨损状况时，必须测量气缸的______________误差和______________误差。

曲柄连杆机构标准答案

单元二曲柄连杆机构一、填空题1．曲柄连杆机构由__缸体与曲轴箱__、__活塞连杆组__和_曲轴飞轮组___等三部分构成。

2．发动机各个机构和系统的装配基体是___机体组___。

3．活塞连杆组由__活塞___、__活塞环__ 、__活塞销___、和___连杆___等组成。

4．活塞环包括__气环__和__油环___两种。

5．在安装气环时，各个气环的切口应该__错位___。

6．油环分为_普通油环__和组合油环两种，组合油环一般由___刮片___和___衬簧__ 组成。

7．在安装扭曲环时，还应注意将其内圈切槽向__上____，外圈切槽向___下__，不能装反。

8．活塞销通常做成___空心____圆柱体。

9．活塞销与活塞销座孔及连杆小头衬套孔的配合，一般都采用___全浮式____。

10．连杆由__小头___、__杆身____和__大头___三部分组成。

连杆__小头_与活塞销相连。

11．曲轴飞轮组主要由__曲轴____和__飞轮___以及其他不同作用的零件和附件组成。

12．曲轴前端装有驱动配气凸轮轴的_正时齿轮__，驱动风扇和水泵的__皮带轮___止推片等，有些中小型发动机的曲轴前端还装有__启动爪____，以便必要时用人力转动曲轴。

13．飞轮边缘一侧有指示气缸活塞位于上止点的标志，用以作为调整和检查___点火____正时和___配气___正时的依据。

14．V8发动机的气缸数为___8____缸。

15．V8发动机全支承式曲轴的主轴颈数为___5___。

二、判断题1．柴油机一般采用于缸套。

( X)2．当缸套装入气缸体时，一般缸套顶面应与气缸体上面平齐。

( X)3．在柴油机的气缸盖上，除设有进排气门座外，还设有火花塞座孔。

( X )4．有正反面的气缸垫在安装时应把光滑的一面朝向气缸盖。

( X)5．为了使铝合金活塞在工作状态下接近一个圆柱形，冷态下必须把它做成上大下小的截锥体。

( √)6．活塞环在自然状态下是一个封闭的圆环形。

曲柄连杆机构习题库

曲柄连杆机构习题库单元二曲柄连杆机构一．选择题1.活塞与()活塞销装配时，先将铝活塞在温度为70～90℃的水或机油中加热。

A.全浮式B.半浮式C.两者都不是2.汽油机在常温下全浮式活塞销与销座孔为()配合，与连杆衬套为()配合。

A.过盈B.间隙C.过渡3.柴油机全浮式活塞销与销座孔常温时为()配合，允许有微量间隙。

A.过盈B.间隙C.过渡4.柴油机的连杆大头一般采用()，汽油机的连杆大头一般采用()。

A.斜切口连杆B.平切口连杆C.都不是5.当连杆弯、扭变形并存时应()。

A.先校弯后校扭B.报废连杆C.先校扭后校弯6.活塞顶上标有一定的记号，装配时记号必须朝向发动机的()。

A.前方B.后方C.不同的发动机有不同规定7.连杆螺栓是预应力螺栓时，在拆卸后应更换()。

A.螺栓B.螺母C.螺栓及螺母8.直列式发动机连杆轴颈数目()，对V型排列的发动机连杆轴颈数目为()。

A.缸数的一半B.缸数的一倍C.与缸数相同9.曲轴上设置的轴向定位装置()。

A.只有一处B.布置在第一道、最后一道和中间一道主轴颈处C.布置在第一道和最后一道10.曲轴轴向定位装置的翻边轴承翻边部分，安装时，应将有减磨合金层的一面朝向()。

A.缸盖B.缸体c.旋转面11.直列六缸四冲程发动机的点火顺序一般为()。

A.1-5-3-6-2-4B.1-2-3-4-5-6C.1-4-3-6-2-512.直列四缸四冲程发动机的点火顺序一般为()。

A.1-2-3-4B.1-3-4-2C.1-4-2-313.六缸四冲程发动机作功间隔角为()曲轴转角。

A.1800B.1200C.360014.四缸四冲程发动机作功间隔角为()曲轴转角。

A.1800B.1200C.360015.现代汽车发动机在曲轴轴承的配合上采用了()的方法。

A，根据缸孔大小定轴承尺寸B.以轴定孔C.以孔定轴16.曲轴连杆轴颈和主轴颈的修理尺寸的级差一般为()mm，一般有6级修理尺寸(不同发动机不尽相同)。

(整理)曲柄连杆机构维修练习题

曲柄连杆机构习题一、单选题（70题）mm范围内平面度误差不1.气缸体（盖）平面变形检验标准要求之一是，每50×502大于（）。

BA.O.5mm；B.0.05mm；C.O.005mm2.气缸盖变形，经铣削后造成的燃烧室容积变化，对于汽油机燃烧室容积减小不应小于公称容积的（）。

CA.10％；B.0.5％；C.5％3.气缸体平面变形较大时应采取（）。

AA.磨削法修复；B.铲削法修复；C.研磨法修复4.气缸磨损最严重处多见于（）。

AA.第一道环对应的气缸表面；B.气缸中部位置；C.气缸下部位置5.气缸的修理尺寸是根据气缸的（）来确定的。

AA.最大磨损直径；B.最小磨损直径；C.磨损平均直径6.活塞的最大磨损部位是（）。

AA.活塞环槽B.活塞销座孔C.活塞裙部7.发动机大修时，活塞销应选用（）。

BA.加大一级活塞销B.与活塞同级别的活塞销C.标准活塞销8.活塞销与座孔试配合格的要求是（）。

BA.以手掌之力能把活塞销推入销座孔的1/4，接触面积达75％以上B.以手掌之力能把活塞销推入销座孔1/2～2/3，接触面积达75％以上C.以手掌之力能把活塞销全部推入销座孔，接触面积达75％以上9.活塞环漏光度检验时，同一活塞环上漏光弧长所对应的圆心角总和不得超过（B ）。

A.25°B.45°C.90°10.造成连杆弯、扭变形的主要原因是（）。

CA.曲轴弯曲B.装配不当C.发动机超负荷和爆燃11.连杆轴颈的最大磨损通常发生在（）。

CA.靠近主轴颈一侧B.远离主轴颈一侧C.与油道孔相垂直的方向12.曲轴裂纹危害最大的是（）。

BA.油孔附近的轴向裂纹B.曲柄臂与轴颈过渡区的横向裂纹C.前二者都不是的其他部位裂纹13.主轴颈中心线是确定和检验曲柄半径的基准。

所以磨削曲轴轴颈时，应当首先磨削（）。

AA.主轴颈B.连杆抽颈C.无论哪个轴颈先磨都可以14.为了保证镗削后连杆轴承孔轴心线与连杆衬套孔轴心线的平行度，应当以（B ）。

(完整版)曲柄连杆机构试题

曲柄连杆机构试题含答案

曲柄连杆机构复习题

作业3 曲柄连杆机构

(完整版)试题二曲柄连杆机构

二 《汽车构造》曲柄连杆机构(题库加答案)

汽车曲柄连杆机构试题

曲柄连杆机构试题答案

曲柄连杆机构练习题

曲柄连杆机构试题

曲柄连杆机构考试试题

曲柄连杆机构制造考核试卷

曲柄连杆机构习题及其答案

曲柄连杆机构习题及其答案

曲柄连杆机构测试题

(完整版)第二章曲柄连杆机构单元测试题

曲柄连杆机构标准答案

曲柄连杆机构习题库

(整理)曲柄连杆机构维修练习题

二《汽车构造》曲柄连杆机构(题库加答案)
