温度变送器选型安装规范

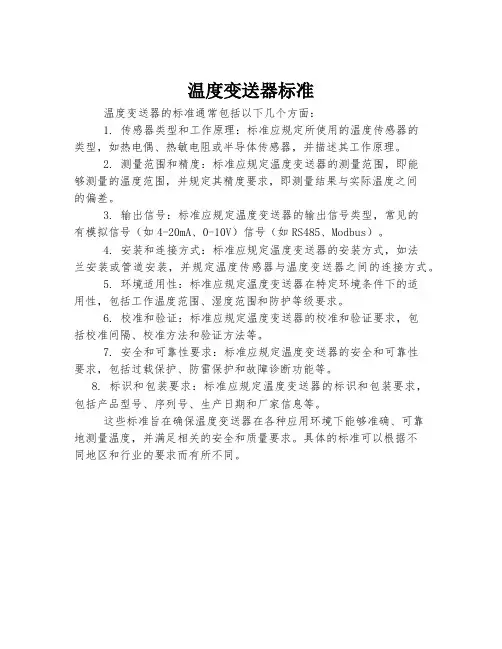

温度变送器标准
温度变送器标准
温度变送器的标准通常包括以下几个方面：
1. 传感器类型和工作原理：标准应规定所使用的温度传感器的
类型，如热电偶、热敏电阻或半导体传感器，并描述其工作原理。
2. 测量范围和精度：标准应规定温度变送器的测量范围，即能
够测量的温度范围，并规定其精度要求，即测量结果与实际温度之间
的偏差。
3. 输出信号：标准应规定温度变送器的输出信号类型，常见的
有模拟信号（如4-20mA、0-10V）信号（如RS485、Modbus）。
4. 安装和连接方式：标准应规定温度变送器的安装方式，如法
兰安装或管道安装，并规定温度传感器与温度变送器之间的连接方式。
5. 环境适用性：标准应规定温度变送器在特定环境条件下的适
用性，包括工作温度范围、湿度范围和防护等级要求。
6. 校准和验证：标准应规定温度变送器的校准和验证要求，包
括校准间隔、校准方法和验证方法等。
7. 安全和可靠性要求：标准应规定温度变送器的安全和可靠性
要求，包括过载保护、防雷保护和故障诊断功能等。
8. 标识和包装要求：标准应规定温度变送器的标识和包装要求，包括产品型号、序列号、生产日期和厂家信息等。
这些标准旨在确保温度变送器在各种应用环境下能够准确、可靠
地测量温度，并满足相关的安全和质量要求。
具体的标准可以根据不
同地区和行业的要求而有所不同。

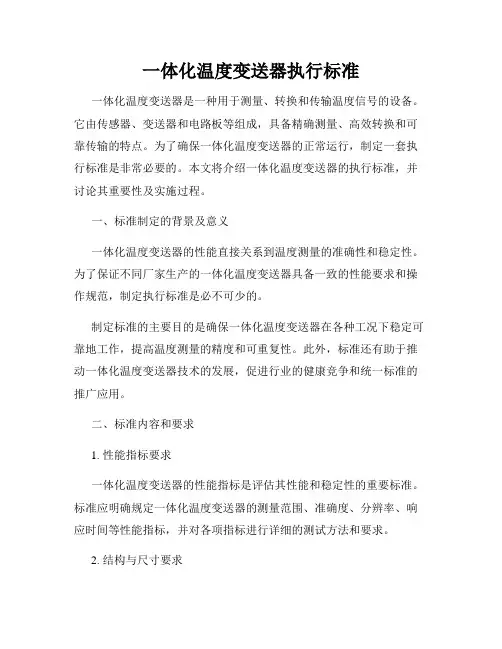

一体化温度变送器执行标准
一体化温度变送器执行标准一体化温度变送器是一种用于测量、转换和传输温度信号的设备。
它由传感器、变送器和电路板等组成，具备精确测量、高效转换和可靠传输的特点。
为了确保一体化温度变送器的正常运行，制定一套执行标准是非常必要的。
本文将介绍一体化温度变送器的执行标准，并讨论其重要性及实施过程。
一、标准制定的背景及意义一体化温度变送器的性能直接关系到温度测量的准确性和稳定性。
为了保证不同厂家生产的一体化温度变送器具备一致的性能要求和操作规范，制定执行标准是必不可少的。
制定标准的主要目的是确保一体化温度变送器在各种工况下稳定可靠地工作，提高温度测量的精度和可重复性。
此外，标准还有助于推动一体化温度变送器技术的发展，促进行业的健康竞争和统一标准的推广应用。
二、标准内容和要求1. 性能指标要求一体化温度变送器的性能指标是评估其性能和稳定性的重要标准。
标准应明确规定一体化温度变送器的测量范围、准确度、分辨率、响应时间等性能指标，并对各项指标进行详细的测试方法和要求。
2. 结构与尺寸要求一体化温度变送器的结构与尺寸直接关系到其安装和应用的便利性。
标准应规定一体化温度变送器的结构设计要求，包括外壳材料、接线方式、连接螺纹等，并给出相应的尺寸标准，确保其能够适用于不同的工作环境和安装条件。
3. 环境适应性要求一体化温度变送器通常工作在恶劣的工业环境中，如高温、低温、高湿度、腐蚀介质等。
标准应规定一体化温度变送器的环境适应性要求，包括抗震能力、防护等级、防腐措施等，保证其在不同环境下始终能够稳定可靠地工作。
4. 校准和验证要求一体化温度变送器在出厂前和使用过程中都需要进行校准和验证，以确保其测量结果的准确性。
标准应规定一体化温度变送器的校准和验证要求，包括标准器选用、校准方法、校准间隔等，并规定校准记录和验证报告的保存要求。
三、执行标准的重要性执行标准对于确保一体化温度变送器的质量和使用效果至关重要。
首先，执行标准可以确保不同厂家生产的一体化温度变送器具备相同的性能要求和操作规范。
温湿度变送器的安装步骤
温湿度变送器的安装步骤一、安装前的变送器配置在实际安装前，您可能要配置变送器。
为了轻松找到串行线，请使用USB服务电缆和PC上的终端程序。
一些配置设置还可以使用DM70手持式指示器来更改。
1、模拟输出的可配置设置示例：（1）模拟输出参数和定标。
（2）模拟输出差错误级别。
2、RS—485输出的可配置设置示例：（1）默认情况下，DMT143变送器是针对单个变送器操作配置的。
此时串行操作模式为STOP，住址为0、要针对公共线上的操作配置变送器，您必须为每个变送器*住址（范围为0255），并将其串行操作模式设置为POLL。
（2）默认串行线设置可能对RS—485线不合适。
（3）您可能需要更更改送器的串行输出格式来充足自身的需要。
二、选择位置要保证安装饰能很好地代表所要测量的气体。
温度变更不影响露点测量，但压力变更会影响测量。
为了躲避环境湿度影响测量，必须除去系统中的全部泄漏。
假如所测量气体的温度适合于DMT143，而且不会由于多尘或油性气体而需要额外的过滤，则推举的安装方式是直接与气体接触。
这样的油对于DRYCAP传感器无害，但假如系统中存在油颗粒或者在较长时间的使用后油聚集在过滤器上，响应时间可能会变长。
直接测量时，zui大测量压力为50bara/725psia（压力）。
假如气体温度高于变送器规定的最高工作温度，建议对气体采样并将其冷却到环境温度（例如20C/68F）。
请注意，露点温度必须明显低于环境温度才略躲避采样管中显现冷凝。
通过使用采样单元选件，可以很简单地从流程中进行采样。
DMT143重量很轻，这意味着它可以安装在采样单元的采样管上，而无需任何额外的机械支撑。
将DMT143安装到管时，您可以使用标准G1/2T形管道配件。
三、变送器安装1.从变送器上取下黄色的运输保护盖。
2.具有平行螺纹（G1/2ISO228/1）的DMT143型号要求使用密封圈来紧固接头。
确保安装饰上的螺纹与您的变送器匹配。
（对于具有NPT螺纹的型号，不要使用密封圈。

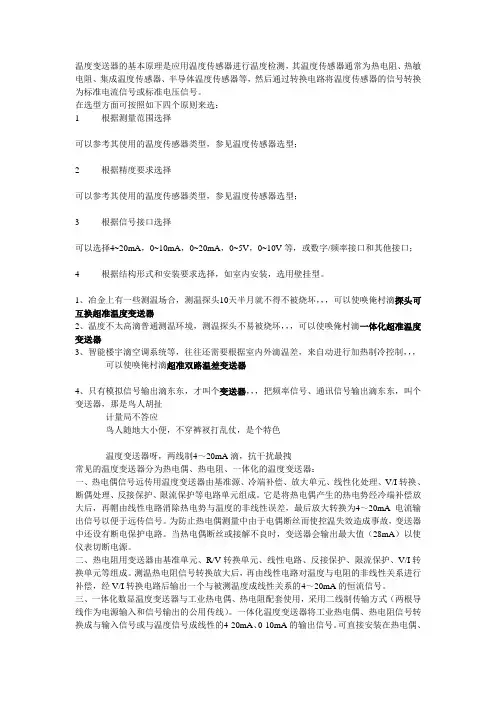

温度变送器的选型
温度变送器的基本原理是应用温度传感器进行温度检测，其温度传感器通常为热电阻、热敏电阻、集成温度传感器、半导体温度传感器等，然后通过转换电路将温度传感器的信号转换为标准电流信号或标准电压信号。
在选型方面可按照如下四个原则来选：1 根据测量范围选择可以参考其使用的温度传感器类型，参见温度传感器选型；2 根据精度要求选择可以参考其使用的温度传感器类型，参见温度传感器选型；3 根据信号接口选择可以选择4~20mA，0~10mA，0~20mA，0~5V，0~10V等，或数字/频率接口和其他接口；4 根据结构形式和安装要求选择，如室内安装，选用壁挂型。
1、冶金上有一些测温场合，测温探头10天半月就不得不被烧坏，，，可以使唤俺村滴探头可互换超准温度变送器2、温度不太高滴普通测温环境，测温探头不易被烧坏，，，可以使唤俺村滴一体化超准温度变送器3、智能楼宇滴空调系统等，往往还需要根据室内外滴温差，来自动进行加热制冷控制，，，可以使唤俺村滴超准双路温差变送器4、只有模拟信号输出滴东东，才叫个变送器，，，把频率信号、通讯信号输出滴东东，叫个变送器，那是鸟人胡扯计量局不答应鸟人随地大小便，不穿裤衩打乱仗，是个特色温度变送器呀，两线制4～20mA滴，抗干扰最拽常见的温度变送器分为热电偶、热电阻、一体化的温度变送器：一、热电偶信号远传用温度变送器由基准源、冷端补偿、放大单元、线性化处理、V/I转换、断偶处理、反接保护、限流保护等电路单元组成。
它是将热电偶产生的热电势经冷端补偿放大后，再帽由线性电路消除热电势与温度的非线性误差，最后放大转换为4～20mA电流输出信号以便于远传信号。
为防止热电偶测量中由于电偶断丝而使控温失效造成事故，变送器中还设有断电保护电路。
当热电偶断丝或接解不良时，变送器会输出最大值（28mA）以使仪表切断电源。
二、热电阻用变送器由基准单元、R/V转换单元、线性电路、反接保护、限流保护、V/I转换单元等组成。
【温度变送器的技术参数与选型】
温度变送器的技术参数与选型∙关键词:∙资料类型：∙上传时间：∙暂无上传相关文件∙资料简介∙SBW系列热电偶、热电阻温度变送器是DDZ系列仪表中的现场安装式温度变送器单元，与工业热电偶、热电阻配套使用，它采用二线制传输方式(两根导线作为电源输入和信号输出的公用传输线)。
将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA、0-10mA的输出信号.该温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。
它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。
2、主要特点：·采用硅橡胶或环氧树脂密封结构，因此耐震、耐湿、适合在恶劣的现场环境安装使用。
·现场安装在热电偶、热电阻的接线盒内使用，直接输出4-20mA、0-10mA的输出信号。
这样既节约了昂貴的补偿导线费用，又提高了信号远距离传输过程中的抗干扰能力；·热电偶变送器具有冷端温度自动补偿功能；·精度高、功耗低，使用环境温度范围宽，工作稳定可靠；·适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构，也可以作为功能模块安装在检测设备中和仪表盘上使用；·智能型温度变送器可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护功能；·智能型温度变送器可按用户实际需要调整变送器的显示方向，并显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例；3、工作原理：热电偶或热电阻传感器将被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。
经调零后的信号输入到运算放大器进行信号放大，放大的信号一路经V/I转换器计算处理后以4－20mA直流电流输出；另一路经A/D转换器处理后到表头显示。
变送器的线性化电路有两种，均采用反馈方式。
温度变送器热电阻温度变送器安全操作规定
温度变送器热电阻温度变送器安全操作规定温度变送器热电阻温度变送器是化工、电力、冶金、航空等多个领域常用的测量仪器。
这种仪器可以用来测量温度以及输出电信号，将测量结果传输到控制室等其他地方。
为了确保温度变送器热电阻温度变送器的安全运行和可靠性，我们需要遵守以下安全操作规定。
1. 温度变送器的选型和安装1.1 温度变送器的选型应根据被测温度范围、测量准确度和环境条件等进行选定。
在使用过程中，需遵循变送器生产厂家提供的规范和说明书。
1.2 温度变送器需要安装在有防爆措施的场所，应避免在易燃、易爆场所使用。
在氢气、乙炔、甲烷等易燃气体和粉尘较多的场所中不可使用。
1.3 安装时应避免温度变送器与电缆等设备受拉力、压力和弯曲力等作用。
特别是在通过墙体、焊缝和法兰等障碍物的条件下，往往需要在温度变送器和电缆之间安装紧固附件。
1.4 安装时还应避免温度变送器与其他设备电源、开关等发生干扰。
如果在电缆过长、电源电压低、控制电缆和电源电缆交叉时出现了较大的噪声，在变送器输入电路中，将产生较强的信号干扰。
2. 温度变送器的工作环境和保管2.1 温度变送器工作环境应保持干净、清洁。
对于在震动、电磁辐射环境下工作的温度变送器，应特别保持谐振和震动的平稳。
并且遵守变送器生产厂家的操作规定进行使用。
2.2 温度变送器在使用前，应将液体温度剪切标尺、液态色谱和温度管等进行检查，并进行定期校准。
温度变送器使用后，需要进行清洗和防护，确保存放干燥通风的环境中，最好的存放温度为－20°C～＋60°C。
2.3 温度变送器不可敲击、强撞等过度使用，避免长时间暴露在阳光下。
在使用中，特别要注意防潮、防油、防尘、防震。
2.4 温度变送器在使用过程中，如发现出现异常、不能正常使用，应及时停机，进行检查和维修，并且应遵守相应的安全操作规定。
3. 温度变送器的维护3.1 温度变送器的维护应由专业技术人员进行。
在维护前，需对温度变送器系统进行调整和检查。
温度变送器使用说明
温度变送器使用说明
一、引言
温度变送器是一种用于测量和传输温度信号的设备。
它将温度信号转换为相应的电信号，以便在远距离传输或连接至其他设备。
本文将为您提供关于温度变送器的详细使用说明，帮助您正确操作和维护设备。
二、产品描述
1. 温度变送器是一种小型设备，通常由外壳、传感器、转换电路等组成。
2. 温度变送器通常具有高精度、稳定性和抗干扰能力。
3. 温度变送器可以将温度信号转换为标准的电信号输出。
三、安装和连接
1. 确保温度变送器与所测量的温度物体保持良好的接触，避免导热不良。
2. 温度变送器应放置在通风良好且不易受潮的位置。
3. 根据所需的安装方式，选择合适的固定方式（如螺纹、法兰等）将温度变送器固定在所需位置。
4. 连接变送器的电气接线务必按照设备上的标记连接，确保正
确性。
四、操作和显示
1. 通电前确认温度变送器连接正常并已正确接线。
2. 使用适当的电源电压给温度变送器供电，一般为DC 24V。
3. 温度变送器通常具有显示屏，可以显示当前测量的温度值。
4. 如需更改温度单位或其他设置，请参考设备说明书进行操作。
五、校准和维护
1. 温度变送器一般在出厂前已校准，但长期使用后可能会出现
偏差。
因此，定期校准很重要。
2. 根据设备说明书或校准工具的指引，进行温度变送器的校准。
3. 温度变送器应定期检查是否有损坏或零件老化的情况，并及
时更换损坏的零部件。
温度变送器
温度变送器(进口组装)温度变送器直接安装于热电偶和热电阻接线盒内（与不同结构形式的热电偶和热电阻构成热电偶一体化温度变送器或热电阻一体化温度变送器），将热电偶和热电阻（三线制）信号转化为二线制4-20mA输出。
温度变送器常用于热电偶或热电阻信号需要远距离传送、现场有较强干扰源存在或信号需要接入DCS系统时使用。
本温度模块是一种低价位、非隔离的高精度温度变送器，它采用独特的双层电路板结构，下层是信号调理电路，上层电路可定义传感器类型和测量范围。
产品特性1、性化输出两线制4-20mA标准电流信号，模块化结构2、云润企业直接引进英国进口电路、制造工艺和结构，保持本产品与原装进口温度变送器具有同等性能指标和外观。
3、热电偶温度变送器带冷端自动补偿。
变送器有电源极性反接保护电路，当输出接线接反时对线路起保护作用（此时回路电流为零）；传感器的不正确接线无论是高限或低限都将导致变送器输出饱和；产品具有RFI/EMI保护，有利于提高了测量的稳定性。
4、产品全部采用优质进口电子元件，性能可靠；云润仪表制造有限公司变送器价格为原装进口温度变送器八分之一5、本产品量程用户不能自由修改，由我公司出厂时确认生产。
6、温度变送器电磁兼容性符合欧洲电工委员会（EC)的BS EN 50081-1和BS EN 50082-1标准。
7、变送器的接线通过壳体顶部的螺丝端子完成。
为符合CE认证，信号输入接线长度不能超过3米，输出接线必须是屏蔽电缆，屏蔽线只能在一端接地。
热电阻温度变送器的三条输入接线必须等径等长度，以保证每条引线的电阻相同。
8、变送器的中心孔用于传感器信号接线，传感器的信号线通过螺丝直接拧在变送器的输入端子上。
设计的螺丝端子接受内部或外部接线方式。
说明：智能温度变送器才能自由设定变送器输入信号及量程技术指标1、输入信号：铂电阻变送器—Pt100分度号铂电阻信号输入热电偶变送器—K型热电偶、E型热电偶、S型热电偶、B型等热电偶信号输入2、供电电压：10-30VDC3、负载电阻：0-500Ω4、输出信号：二线制4-20mA，最大30mA5、温度变送器精度：热电偶温度变送器精度：0.5%FS铂电阻温度变送器精度：0.2%FS7、温度稳定性：零点漂移标准0.05%FS/℃量程漂移标准0.002%FS/℃6、回路保护：带反向连接保护（防止电源正负极）8、温度变送器功耗：≤0.5W9、工作环境温度：工作温度：0-70℃储存温度：-40-70℃10、工作环境湿度：＜95%RH（非冷凝）11、温度变送器重量：约35克12、外形及安装尺寸：热电偶温度变送器Ф45mm，H27mm，安装孔距36mm，安装孔Ф5.5m，接线柱内孔Ф2.5mm铂电阻温度变送器Ф42mm，H23mm，安装孔距33mm，安装孔Ф5.5m热电偶温度变送器接线图热电阻温度变送器接线图热电偶温度变送器选型表SWP—TC—□—□ / □| | |—————————————量程上限(20mA输出时对应的温度值)| |———————————————量程下限(4mA输出时对应的温度值)|——————————————————01 B分度号输入(量程在400-1800℃范围可选）|——————————————————02 S分度号输入(量程在0-1600℃范围可选）|——————————————————03 K分度号输入(量程在0-1300℃范围可选）|——————————————————04 E分度号输入(量程在0-1000℃范围可选）|——————————————————05 T分度号输入(量程在-199.9～320℃范围可选）|——————————————————06 J分度号输入(量程在0-1200℃范围可选）铂电阻温度变送器选型表SWP—TR—08 /□—□| | |—————————————量程上限（20mA输出时对应的温度值）| |————————————————量程下限（4mA输出时对应的温度值）||——————————————————08 Pt100输入（量程在-200～650℃范围可选）选型举例例1：SWP-TC-03-0/1300K型热电偶温度变送器，量程0-1300℃例2：SWP-TC-02-0/1600S型热电偶温度变送器，量程0-1600℃例4：SWP-TR-08-0/400铂电阻温度变送器，量程0-400℃例5：SWP-TR-10- -50/150铜电阻温度变送器，量程-50～150℃热电偶温度变送器实物彩图铂电阻温度变送器实物彩图Pt100铂电阻温度变送器如何修改量程Pt100温度变送器通常提供六种标准的量程范围供选择。
温度变送器的适用介绍
温度变送器的适用介绍温度变送器是一种常见的工业自动化控制仪表，它是用于将现场温度信号转换为标准信号输出的装置。
温度变送器可以将不同种类的温度传感器检测到的温度信号转换为标准的信号，如4-20mA电流或0-10V电压等。
温度变送器适用于各种工业场合，如化工、石化、电力、制药、食品等行业。
本文将介绍温度变送器的适用范围、分类、选型和安装注意事项。
适用范围温度变送器适用于以下场合：1.环境温度较高或较低的工况2.采用远传信号的场合，提供稳定的远距离信号传输3.对信号精度有要求的情况4.要求设备可控、自动化程度高的场合分类根据输入信号类型的不同，温度变送器可以分为以下几种类型：热电偶变送器热电偶变送器是将热电偶检测到的温度信号转换为标准信号输出的装置。
热电偶变送器适用于工作温度在-270℃至+1800℃范围内的场合，具有测量范围宽、质量稳定、抗干扰能力强等特点。
热电阻变送器热电阻变送器是将热电阻检测到的温度信号转换为标准信号输出的装置。
热电阻变送器适用于工作温度在-200℃至+600℃范围内的场合，具有精度高、响应快等特点。
同时，它还可以根据温度补偿线的不同，分为三线式、四线式热电阻变送器。
红外温度变送器红外温度变送器是将通过红外线检测到的物体表面温度转换为标准信号输出的装置。
红外温度变送器适用于非接触式温度检测的场合，可以广泛应用于造纸、印染、化工、冶金、炼油、食品加工、纺织等行业。
其他类型除了以上三种类型的温度变送器，还有磁敏电阻温度变送器、晶体管温度变送器、热电积温度变送器等。
这些类型的温度变送器主要应用于特殊的温度检测场合。
选型选择适合的温度变送器，需要考虑以下几个方面：1.检测对象的最高温度和最低温度2.对控制精度、响应速度的要求3.电源的电压和信号传输距离4.工作环境与外界温度条件安装注意事项1.将温度变送器放置在干燥、通风良好的地方，并避免水汽、腐蚀性气体的侵蚀。
2.温度变送器的电源和信号线应分开布置，避免相互干扰。
温度变送器选型
温度变送器选型
温度变送器选型先要选定输出信号，温度变送器输出信号通常有电流和电压两种，电流信号4-20mA，电压信号有0-2.5V、0-5V、0-10V 等，要根据上级仪表要求选定。
选定信号后确定量程，温度变送器的量程因为是跟输出信号对应的，选择的时候要以适合为度。
温度变送器精度也有很多种，通用的≤±0.2%，高精度的0.1℃&±0.05%甚至更高，选择满足要求的精度即可。
温度变送器还以可以选择现场显示功能，现场显示的同时也可以输出信号。
特殊环境还可以选择带HARRT协议智能温度变送器，调试比较方便。
温度变送器形式有一体化温度变送器和分体温度变送器，可以根据安装环境选择，一体化温度变送器有直插式、导轨式等安装方式，直插式可以安装在管道等任意空间，用螺纹、法兰固定，导轨式适合安装在机箱机柜里，用导轨固定。
分体式是指温度传感器和变送模块分开，安装现场温度过高或者安装空间有限一般选择分体式温度变送器。
温度变送器的材质也有不锈钢等很多种，可以根据安装环境选择。
规格尺寸多样，大小相差悬殊，HX-RS污泥堆肥专用的温度探杆可能有十几米高，而高精度微型温度变送器只有M10螺纹那么大。
温度变送器选型相对温度传感器要复杂一些，选型过程中只要多跟厂家沟通，就一定能选到满意的产品。
温度变送器安装施工方案
温度变送器安装施工方案一、施工前准备熟悉现场环境，了解安装位置及其周围设备布局，确保温度变送器安装不受其他设备干扰。
准备所需的安装工具、材料，如螺丝刀、电钻、电缆、接线端子等。
检查施工区域的电气安全情况，确保接地系统完好。
组织安装人员进行技术培训，明确各自职责和任务。
二、设备检查与测试检查温度变送器外观是否完好，无损坏、变形等现象。
检查变送器内部的传感器是否完好，无渗漏、腐蚀等现象。
对温度变送器进行通电测试，检查其功能是否正常，输出信号是否准确。
三、安装位置选择选择温度变送器安装位置时，应考虑温度测量点的代表性，确保测量数据准确。
避免安装在温度波动大、易受机械振动或电磁干扰的地方。
确保安装位置便于后期维护和检修。
四、安装支架制作根据温度变送器的尺寸和重量，选择合适的支架材料。
设计并制作支架，确保支架稳定可靠，能承受变送器的重量。
支架安装应方便后期变送器的更换和调试。
五、线路布置与连接根据现场情况，合理规划电缆线路走向，避免线路过长或弯曲过多。
使用合适的电缆进行连接，确保连接牢固、可靠。
在电缆连接处做好防水、防尘措施，防止因环境因素影响测量精度。
六、电源接入与测试确保电源接入符合安全规范，避免电源波动对温度变送器的影响。
在接入电源前，对电源进行检查，确保电压、电流等参数符合要求。
接入电源后，对温度变送器进行功能测试，确保其正常工作。
七、系统校准与调试对安装好的温度变送器进行系统校准，确保其测量数据准确。
根据实际情况，对变送器的输出信号进行调试，确保与控制系统兼容。
对整个系统进行测试，确保温度变送器与控制系统之间的通信正常。
八、安全防护措施在安装过程中，严格遵守安全操作规程，确保人员和设备安全。
对安装好的温度变送器进行标识，防止误操作或误碰触。
定期对温度变送器进行检查和维护，确保其长期稳定运行。
以上是温度变送器安装施工方案的详细步骤和注意事项。
在实际施工过程中，应根据现场实际情况进行调整和优化，确保安装质量和使用效果。
WBS系列温度变送器安装使用说明书
WBS系列一体化温度变送器安装使用说明书开封开仪自动化仪表有限公司1 概述WBS系列温度变送器（以下简称仪表）是我公司于国内首家研制出来，85年投放市场至今已历经20多年持续完善和改进的产品，在国内首先实现了传感器与变送电路一体化结构。
它以热电阻或热电偶作为温度敏感元件，采用专用电路模块，就地把敏感元件的信号转换成与温度呈线性的标准电流，用一般铜导线即可传输，不仅节少了贵重的补偿线或电缆，而且有信号传递失真小，抗干扰能力强，可进行远距离传输等优点。
能非常方便的与各种二次仪表或计算机系统配套，实现温度的测量与控制。
用途该仪表适用于工业领域，管道、容器中的介质温度，或其它气体、液体的温度、炉膛温度的检测。
防护类型a. 普通型：具有防水、防尘性能，可用于室内或室外安装，IP65。
b. 防爆型：经国家级仪器仪表防爆安全监督检验站（NEPSI）审查防爆安全性能符合、、标准规定的有关要求，防爆标志为 ExdⅡBT4~T6（隔爆型）合格证号GYB05673 ，ExiaⅡCT4~T6（本质安全型）合格证号 GYB05674本安型在防爆场合安装，需和经防爆检验站验单位认证的安全栅配套方可使用于现场存在ⅡC级以下的爆炸性气体混合物的场所。
仪表的指示方式a. 无指示：只输出与温度呈线性的标准电流。
b. 数字表头指示：除输出功能外，仪表还具有液晶数字显示器，指示当前所测温度值，指示单位℃。
c. 指针表头指示：除输出功能外，仪表用指针表头指示输出的电流信号值，指示量程的0~100%。
型号规格分类a. 型号分类（表1）表1b.2 主要技术参数量程与分度号（表2）注：与防爆产品接触的介质温度不能超过其温度组别的规定，见表3偏差参数：（1）基本误差：±%（用Pt100传感器）±%（用热电偶传感器）±% 协议定货（基本误差是传感器误差与转换电路误差的合成）（2）电源变化附加误差＜%／10V（3）负载电阻变化附加误差：24V供电，负载从100Ω变到500Ω，输出变化＜%。
压力变送器安装规范及主意事项
器量程的选用一般选择使工作压力值在 标准量程值的60 %～ 80 %为宜, 整个 测量系统中可能出现的异常情况所导 致的过载压力不得超过产品允许的最 大过载。绝对压力变送器选型还应该 考虑测量介质的温度和环境温度, 防 爆和防护等级, 以及对产品的精度要 求, 有时还应考虑测量介质或所含杂 质是否会引起堵塞等条件。
18
P1-P2 =ΔP→中心膜片变形位移→电容量变化
P1=P2时： C1=C2=K2 /d0
K2 =εS/4π P1＞P2时：
测量膜片中心位移：
Δ d = K 1Δ P
K 1—弹力系数
当P2是大气压时，为压力传感部件。
20
特点： 灵敏度高，量程宽， 过载能力强。结构紧 凑，稳定性与抗振性 好，测量精度高，可 达0.2级。应用广泛， 输出标准4～20mA DC 电流信号。
差压变送器选型
⑴ 测量范围、需要的精度及测量功能； ⑵ 测量仪表面对的环境，如石油化工的工业环境，
有可热（有毒）和爆炸危险气氛的存在，有较高
的环境温度等；
⑶ 被测介质的物理化学性质和状态，如强酸、强 碱、粘稠、易凝固结晶和汽化等工况；
பைடு நூலகம்
⑷ 操作条件的变化，如介质温度、压力、浓度的
变化。有时还要考虑到从开车到参数达到正常生 产时，气相和液相浓度和密度的变化；
防爆型压力变送器
被测介质的压力通过联通
节传送至防爆变送器，测 量头是一个可以改变电容 量的元器件，由于压力的 作用，测量头的电容量随 着压力的变化面变化。测 量头输出的变化电容传送 至振荡板的振荡器，振荡 器根据变化的电容量而改 变振荡频率，变化的振荡 频率信号经过集成运算放 大、检波输出振荡频率小 的半波信号，此信号再送 至智能微处理器。
Rosemount 248头部安装温度变送器快速安装指南说明书
快速安装指南00825-0206-4825, Rev CA2020 年 5 月Rosemount™ 248 头部安装温度变送器快速安装指南2020 年 5 月安全信息本指南提供 Rosemount 248 头部安装温度变送器的基本安装指导，但不提供组态、诊断、维护、检修、故障排除或安装的详细说明。
请参阅《Rosemount 248 温度变送器参考手册》获取更多说明。
手册和本指南的电子版本亦可以从/Rosemount获得。
警告爆炸爆炸可能会导致死亡或严重受伤。
在有爆炸危险的环境中安装本设备时，请务必遵守适用的当地、国家和国际标准、规范和规程。
请核对危险场所认证中是否有与安全安装相关的任何限制。
警告过程泄漏过程泄漏可能导致死亡或严重受伤。
在加压之前，应安装并拧紧热电偶套管和传感器。
在使用过程中不得拆卸热套管。
警告电力停供触电可能导致死亡或严重受伤。
不得接触引线或接线端子。
引线上可能存在的高压会导致触电。
除非另外标明，否则外壳中的导线管/电缆入口采用½–14 NPT 螺纹牙型。
标有“M20”的入口为M20 × 1.5 螺纹牙形。
在具有多个导线管入口的装置上，所有入口都采用相同的螺纹牙形。
在封闭这些入口时，只能使用具有相容螺纹牙形的堵头、接头、密封接头或导线管。
当在危险场所安装时，在电缆/导线管入口中仅使用已列出或通过 Ex 认证的适当堵头、密封套或接头。
警告物理接触未经授权的人员可能会对最终用户的设备造成明显受损和/或误组态。
这可能是有意或无意的，需要采取相应的防护措施。
物理安全措施是任何安全计划的重要部分，是保护您的系统的基础。
限制未经授权人员进行物理接触，以保护最终用户的资产。
这对于设施中使用的所有系统均是如此。
22020 年 5 月快速安装指南内容组态 (5)安装变送器 (7)接线 (11)执行回路测试 (16)认证安装 (17)产品认证 (18)快速安装指南3快速安装指南2020 年 5 月41组态1.1工作台标定有三种方式组态变送器：•现场通讯器•Rosemount 248 PC 编程工具包•在工厂中使用 C1 选项代码进行自定义有关更多信息，请参阅 Rosemount 248参考手册和现场手持通讯器用户指南。
温度变送器国家标准
温度变送器国家标准温度变送器是一种用于测量、转换和传输温度信号的装置，广泛应用于工业自动化控制系统中。
为了保证温度变送器的性能和质量，国家对其进行了一系列的标准规定，以确保其在生产、安装和使用过程中的稳定性和可靠性。
首先，温度变送器国家标准规定了其基本技术要求。
包括温度测量范围、测量精度、输出信号类型、工作温度范围等参数的要求，以及对其外部结构、防护等级、抗干扰能力等方面的要求。
这些基本技术要求的规定，可以有效地指导生产厂家在设计和生产过程中，确保温度变送器的基本性能符合国家标准的要求。
其次，国家标准还规定了温度变送器的型式和基本参数。
根据不同的工业场合和使用要求，温度变送器的型式和基本参数可能会有所不同。
国家标准对不同型号的温度变送器进行了分类和规定，包括其测量原理、安装形式、输出信号类型等方面的参数要求，以及对其外形尺寸、安装方式等方面的规定。
这些规定有助于用户在选型和使用过程中，明确温度变送器的适用范围和技术要求，以及与其他设备的匹配性。
此外，国家标准还对温度变送器的性能测试和评定方法进行了详细规定。
包括对其测量精度、长期稳定性、抗干扰能力等性能指标的测试方法和要求，以及对其外观质量、防护等级的评定方法和规定。
这些性能测试和评定方法的规定，为生产厂家提供了技术指导，也为用户提供了选型和使用时的参考依据。
最后，国家标准还对温度变送器的安装、使用和维护进行了规定。
包括其安装位置、安装方式、使用环境要求，以及对其定期校准、维护保养等方面的规定。
这些规定有助于用户在实际使用过程中，正确安装和使用温度变送器，保证其性能和可靠性。
总的来说，温度变送器国家标准的制定和实施，对于保障温度变送器的性能和质量，促进工业自动化控制系统的稳定运行具有重要意义。
生产厂家和用户都应当严格遵守国家标准的规定，确保温度变送器在生产、安装和使用过程中能够达到国家标准规定的要求，为工业生产提供可靠的技术支持。
温度仪表的选型原则及注意事项
温度仪表的选型原则及注意事项一、一般原则1、单位及标度（刻度）温度仪表的标度（刻度）单位，统一采用摄氏温度（℃）。
2、检出（测）元件插入长度插入长度的选择应以检出（测）元件插至被测介质温度变化灵敏具有代表性的位置为原则。
但在一般情况下，为了便于互换，往往整个装置统一选择一至二挡长度。
在烟道、炉膛及带绝热材料砌体设备上安装时，应按实际需要选用。
检出（测）元件保护套材质不应低于设备或管道材质。
如定型产品保护套太薄或不耐腐蚀（如铠装热电偶），应另加保护套管。
安装在易燃易爆场所的就地带电接点的温度仪表、温度开关、温度检出（测）元件和变送器等，应选用防爆型。
二、就地温度仪表的选型1、精确度等级一般工业用温度计：选用1.5级或1级。
精密测量和实验室用温度计：应选用0.5级或0.25级。
2、测量范围最高测量值不大于仪表测量范围上限值的90％，正常测量值在仪表测量范围上限值的1／2左右。
压力式温度计测量值应在仪表测量范围上限值的1／2～3／4之间。
3、双金属温度计（1）在满足测量范围、工作压力和精确度的要求时，应优先选用。
（2）表壳直径一般选用φ100mm，在照明条件较差、位置较高及观察距离较远的场所，应选用φ150mm。
（3）仪表外壳与保护管连接方式，一般应选用万向式，也可以按照观测方便的原则选用轴向式或径向式。
4、压力式温度计适用于-80℃以下低温、无法近距离观察、有振动及精确度要求不高的就地或就地盘显示。
5、玻璃温度计仅用于测量精确度较高、振动较小、无机械损伤、观察方便的特殊场合。
但是，由于汞害，不宜使用玻璃水银温度计。
6、基地式仪表就地或就地盘装测量、控制（调节）仪表，宜选用基地式温度仪表。
7、温度开关适用于温度测量需要接点讯号输出的场合。
三、集中温度仪表的选型1、检出（测）元件（1）根据温度测量范围，选用相应分度号的热电偶、热电阻或热敏电阻。
（2）热电偶适用于一般场合。
热电阻适用于无振动场合。
热敏电阻适用于要求测量反应速度快的场合。
优倍温度变送器选型说明
样本P 159，智能型温度变送器选型说明：
NPWD-C1DGN
热电偶或热电阻输入，1表示输出是4-20ma
D表示此款产品的供电方式是直流24V，不写D表示供电方式为交流220V
GN是我名字第一个字母的缩写，表示产品的出处.
订货时请注明分度号及量程，如PT100输入，温度范围：-200~650度。
NPWD-CD11DGN
热电偶或热电阻输入，第一个D表示双通道
第一个1表示第一路输出为4-20ma
第二个1表示第二路输出为4-20ma
后面的D表示此款产品的供电方式是直流24V，不写D表示供电方式为交流220V
GN是表示产品的出处.
订货时请注明分度号及量程，如PT100输入，温度范围：-200~650度。
一体化温度变送器安装定额
一体化温度变送器安装定额
（原创实用版）
目录
1.一体化温度变送器的概述
2.一体化温度变送器的安装定额
3.一体化温度变送器的性能特点
4.一体化温度变送器的应用范围
5.一体化温度变送器的优势
正文
一体化温度变送器是一种将温度传感器与变送器结合在一起的设备，它能够将温度信号转换为二线制 4-20mA DC 的电信号，并通过传输线路传输给显示仪、调节器、记录仪等设备，实现对温度的精确测量和控制。
一体化温度变送器的安装定额是指在安装一体化温度变送器时，需要预留的安装空间和安装工作量。
一般来说，一体化温度变送器的安装定额主要包括传感器部分和变送器部分。
传感器部分的安装定额取决于传感器的类型和尺寸，而变送器部分的安装定额则取决于变送器的型号和规格。
一体化温度变送器具有许多性能特点，包括超小型、通用性强、传输距离远、抗干扰能力强、测量精度高、长期稳定性好等。
这些性能特点使得一体化温度变送器能够广泛应用于各种工业过程中，包括液体、气体介质的温度测量和控制。
一体化温度变送器的优势在于其安装简便、维护方便、精度高、稳定性好、抗干扰能力强等。
第1页共1页。
暖通空调用温湿度变送器安全操作规定
暖通空调用温湿度变送器安全操作规定前言随着科技的发展，暖通空调领域的变送器设备逐渐变得多样化和智能化。
在使用这些设备的过程中，必须严格遵守操作规程，确保设备的安全、稳定和高效运行。
本文将详细介绍暖通空调用温湿度变送器的安全操作规定，以便更好地保护设备和使用者的安全。
安全操作规定1. 设备的选购与安装在选购温湿度变送器设备时，必须根据需要和实际情况进行选择。
一旦选定设备，必须严格按照设备说明书进行安装，避免不必要的操作失误。
严禁在设备的使用中使用非标准配件或试图改变设备的内部结构，否则会损坏设备的安全性能，导致设备不能正常工作。
2. 设备的日常维护与保养温湿度变送器设备要进行定期维护和保养，避免灰尘和异物进入设备内部，导致设备故障、短路和电器火灾。
应定期进行除尘处理，并且不能在设备温度过高时进行拆卸或修理。
所有的维修、保养、更换和操作必须从设备的断电状态开始，确保不会发生触电事故。
3. 设备的使用与操作在使用温湿度变送器时，必须符合设备说明书中的运行要求，不能在设备使用过程中断电或拔插设备。
当设备出现异常时，应立即停止使用并进行维修，不得擅自修理或更换控制电路、传感器等重要部件，以免造成设备失效或触电事故。
4. 设备的检测与测试为确保温湿度变送器的安全运行，必须定期进行检测和测试。
检测过程中需要关闭设备电源，并使用专业工具检测设备的电压、电流、电阻、继电器等重要参数，确认设备正常运行后才可以重新启动设备。
测试过程中需要仔细操作，保持设备正常运行期间的稳定状态，切勿轻率断电或拔插设备。
结语温湿度变送器设备是暖通空调行业不可或缺的重要工具。
使用这些设备必须严格遵守安全操作规定，确保设备的安全、稳定和高效运行。
本文介绍了温湿度变送器设备的选购、安装、日常维护与保养、使用与操作、检测与测试等安全操作规定，希望能够对广大使用者提供有益的参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、范围
1.1 本规范规定了公司多相流量计设计中常用的铂（Pt）热电阻温度变送器选
型、设计、安装的具体技术要求和检验规程。
其它同类型温度变送器亦应
参照使用。
1.2 本规范适用于二线制温度变送器的选型，不包括其他类型的温度变送器。
1.4 公司所有温度变送器的设计、采购、验收和施工均不得低于本规范的要求。
2 、基本工作原理
热电阻温度变送器是利用感温材料的电阻值和温度之间的数学模型关系，将随温度变化而变化的电阻值转换为4~20mA的直流电流信号或1~5V的直流电压信号输出。
3、构成与功能
一体化温度变送器主要由温度传感器、保护套管、变送器等部分组成。
传感器将温度的变化转换成电阻值的变化。
保护套管用于隔离工艺介质，保护电阻体。
变送器将变化的电阻值转换成为变化的4~20mA（或1~5V）模拟信号输出。
4、主要技术性能
4、1铂热电阻
基本误差：A级±（0.15+0.002∣t∣）℃
B级±（0.30+0.005∣t∣）℃
注：t为感温元件实测温度
允许通过电流：<5mA
常温绝缘电阻：环境温度为15--35℃和相对湿度不大于80%时热电阻感温元件和保护管之间的绝缘电阻应不小于100MΩ（电压100V）。
热电阻插入最小深度：一般不小于其保护管外径的8---10倍。
4、2 变送器
精度等级：0. 2级
负载电阻：250Ω
供电电源：24VDC ±10%
环境温度：-25~70℃
输出信号：4~20mA（或1~5V） DC
测量范围：0~100（150）℃
防爆等级：根据使用要求选用。
5、选型原则
5、1 根据多相流量计装置的操作条件和使用场所，选用定型的、技术成熟可靠的产
品。
对于新的产品，应在经过鉴定，确保质量的基础上选用。
5、2 在同一项目中，仪表品种规格不宜过多，并力求统一。
5、3 应根据现行的有关爆炸和火灾危险场所电气设备设计规范的规定，按一体化温
度变送器安装场所的爆炸等级和爆炸性混合物的分类，确定其防爆形式及级别、组别。
5、4应根据被测介质和周围环境，考虑温度变送器是否需要防冻、防震、防晒、防
腐等。
5、5 属于PDO项目的产品，应在PDO推荐的厂方名录中选用相关仪表；如果不在PDO
的推荐名录中，则必须向PDO提出申请，得到批准后方可使用。
表1为PDO推荐使用的温度变送器厂家及型号。
表1 PDO推荐使用温度变送器
5、6按照PDO的标准，对于6”以下的工艺管线，传感器保护管的插入深度统一为
230mm；6”以上的工艺管线，传感器保护套管的插入深度统一为255mm。
承压法兰至测温管嘴之间距离为150mm。
5、7为便于标准化设计以及现场维护的可互换性和可操作性，温度变送器所配传感
器统一选用外径围6mm的铠装热电阻。
6、安装规范
6、1温度传感器的安装
6.1.1正确选择测温点
a、在测量管道测温时，应保证测温元件与流体充分接触，以减少测量误差。
因此，要求测温元件应迎着被测介质流向插入，至少需与被测介质正交
（成90℃），且不能与被测介质形成顺流。
如图1所示：
（a）逆流（b）正交 (c) 顺流
图1温度传感器安装示意图
b、选择有代表性的测温点位置，测温点不应选在死角区域，应尽量避开有
电磁干扰源的场合，避不开时应采取抗干扰措施。
6.1.2 合理确定测温元件的插入深度
插入深度的选择，应使感温元件能够充分的感受到被测物体的实际温度。
a、在管线上安装时，测量元件的感温点应处于管道中心流速最大处，保证有足
够的插入深度，保护管的末端分别越过管中心线为：
铂电阻：50~70mm
b、若工艺管道过细（直径小于80mm），应插入弯头处或加装扩大管。
（a）插入弯头处 (b)加扩大管
图2 温度传感器安装示意图
C、在设备上安装时，一般插入深度应使感温部分处于具有代表性的区域内。
6.1.3 测温元件的安装应确保安全可靠
a、凡安装承受压力的感温元件，都必须保证其密封性。
当介质工作压力超过
10MPa时，必须另外加装保护外套。
薄壁管上安装测温元件时，需在连接处
加装加强板。
b、在高温下工作的测温元件，其安装位置应尽可能保持垂直，以防止保护管在
高温下产生变形。
c、在介质具有较大流速的管道中，安装测温元件时必须倾斜安装，以免受到过
大的冲蚀。
若被测介质中有尘粒、杂物，为保护测温元件不受磨损，应加装
保护管。
d、温度变送器的电气接口应该朝下，以免雨水或其它液体、赃物进入变送器内，
引起内部元器件短路。
对于隔爆型的温度变送器电气接口，应安装匹配的电
缆葛兰头和PVC护套。
e、测温元件应避开强辐射的干扰，防止信号受到影响，造成测量误差。
6.1.4 导线的连接
a、连接导线应选外径为10~15mm、线芯为3x1.5的圆形黑色阻燃型铠装铜芯聚氯
乙烯屏蔽电缆线。
导线连接通常是：黄色线—信号线、红色线—24V(+)、绿色线—地线。
b、禁止与交流输电线一同敷设，以免引起干扰。
c、仪器仪表、接线箱内接线应采用压接方式，线号标识清晰。
d、接线时应注意接线片之间，导线之间及它们和外壳的距离和电气间隙均不小
于4mm.
e、为防止连接导线受到外来的机械损伤，应将连接导线穿入金属管或汇线槽。
f、外接地端子必须可靠接地。
7、检验
7．1．外观检验
a、名牌应清晰无误；
b、零部件应完好齐全并规格化；
c、紧固件、固定件应无松动、无锈蚀、易装卸；
d、接线端子、接插件应无松动且接触良好；
e、密封件应无泄漏；
7．2 技术资料检查：
a、说明书、合格证、出厂检定证书应齐全；
a、系统原理图和接线图应完整，准确；
8、性能校验
8．1 热电阻的校验
8．1．1 校验仪器
二等标准铂热电阻温度计
恒温油（水）槽 数字万用表 冰点槽
8．1．2 校验步骤
热电阻校准可以多只同时进行，根据使用需要确定5个校准点（0℃（可不做）、25℃、50℃ 、75℃、100℃）
a 、分别将标准热电阻温度计和待校热电阻插入恒温油槽；
b 、按照不同的校验点增加恒温油温度，当温度升到校准点后进行电阻值测量。
一般测量5~10组数据，测量顺序如下：
标准 被校1 被校2 被校3 被校4 被校
标准 被校1 被校2 被校3 被校4 被校c 、根据所测电阻值查热电阻分度表得到对应的温度值，分别进行记录。
对于0℃和0℃以下的热电阻校准一般取冰点和液氮沸点两个校准点，分别在冰点槽和杜瓦瓶中进行，校准步骤同上。
该点一般情况可不做。
d 、将测量的几组温度值取平均值； e 、计算被校热电阻误差，可按下式计算：
t 0= t n - t 标
t n ─ 被校热电阻在校准点测得的电阻平均值对应热电阻分度表所
得的温度值
t 标─标准温度值
f 、校准后的热电阻根据其精度等级应达到4.1条规定的技术指标。
8．1．3 常见故障及处理
8．2 变送器的校验
8．2．1 校验仪器
数字万用表（五位半）
直流电阻箱（六位）
直流稳压电源：24±1V DC
8．2．1校验连接
温度变送器的校验连接如图3所示：
变送器数字电流表
电
阻箱
稳压电源
Ω
图3 温度变送器校验连接图
8．2．2 零点校准
a、选择合适量程范围的数字电流档，并按图3所示连接好后，把直流电阻箱
调整至相当于变送器标准量程（4~20mA）的最小值，如Pt100=100.00Ω。
b、测量变送器输出电流值应为4.000mA±允许偏差，如输出值超过此范围，
可以通过零点调整旋钮进行调整。
8．2．3 量程校准
变送器零点校准后，即可对变送器的量程进行校准。
a、把直流电阻箱调整至相当于变送器标准量程（4~20mA）的最大值，如
Pt100=138.51Ω。
b、测量变送器输出电流应为20.00mA±允许偏差，如输出值超过此范围，可
以通过量程调整旋钮进行调整。
8．2．4 线性度校准
变送器的量程和零点校准后，应进行线性度校准。
变送器的线性度校准不少于全量程的5个百分点，即0%、25%、50%、75%、100%。
其数字电流档
对应的示值为4mA、8mA、12mA、16mA、20mA，校准时应反复校准，最后以5---10
组测量数据的平均值计算误差。
变送器进行线性调整后，应重新校准零点和量程。
8．3一体化温变校验
方法同8.2温度变送器校验，将温变置于怛温油槽中。
注：变送器的详细校验过程请参照相关规程执行
编制：
审核：
批准：
兰州海默科技股份有限公司
2003年3月24日。
