三菱变频器PU操作模式应用
FR-PU04-CH 使用手册
*在运输时等短时间内可以适用的温度。
(2)试运行和调整
注意
● 运行前请进行各参数的确认、调整。否则可能会导致机械异常动作。
A-2
(3)使用方法
危险
● 仅当功能设定后 键才有效,请准备一个独立的急停开关。 ● 开着运行信号接通的状态下进行报警复位,电机可能会突然再启动,请确认
关断运行信号后再进行复位。 ● 不要对设备进行改造。
非常感谢您选择三菱通用变频器选件单元。 本使用手册包括有本设备使用时的操作说明和注意事项。不正确的使用可能会 发生意想不到的事故,使用前,请仔细阅读本使用手册并正确地使用。 请将此使用手册交给最终用户。
安全注意事项
在安装、运行、维护或检查前,请仔细阅读本使用手册并正确地使用。在熟悉机 器的知识、安全信息以及全部有关注意事项以后使用。 在本使用手册中,将安全注意事项的等级分为“危险”和“注意”。
(1)只调整偏置与增益频率,不调整电压 ...................... 22 (2)端子2-5间输入电压调整任意点 ........................... 24 (3)端子2-5间不输入电压调整任意点 ......................... 26 2.6. 拷贝与对照功能............................................. 28 2.6.1. 参数设定值的拷贝 ........................................ 28 2.6.2. 参数的对照 .............................................. 30
(完整版)三菱变频器参数调试

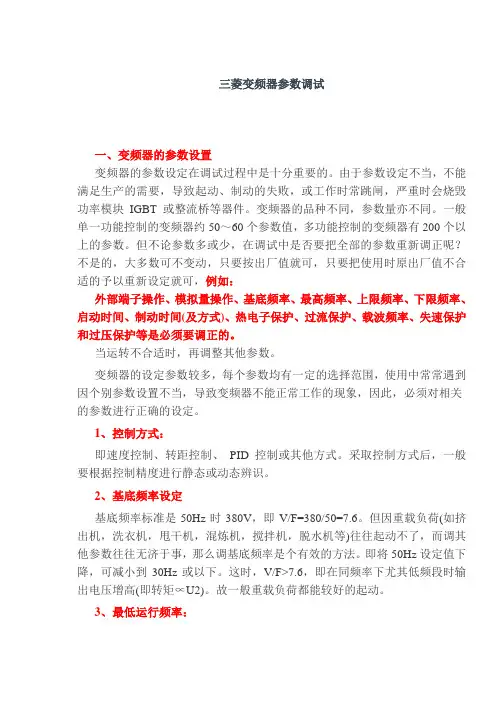

三菱变频器参数调试一、变频器的参数设置变频器的参数设定在调试过程中是十分重要的。
由于参数设定不当,不能满足生产的需要,导致起动、制动的失败,或工作时常跳闸,严重时会烧毁功率模块IGBT或整流桥等器件。
变频器的品种不同,参数量亦不同。
一般单一功能控制的变频器约50~60个参数值,多功能控制的变频器有200个以上的参数。
但不论参数多或少,在调试中是否要把全部的参数重新调正呢?不是的,大多数可不变动,只要按出厂值就可,只要把使用时原出厂值不合适的予以重新设定就可,例如:外部端子操作、模拟量操作、基底频率、最高频率、上限频率、下限频率、启动时间、制动时间(及方式)、热电子保护、过流保护、载波频率、失速保护和过压保护等是必须要调正的。
当运转不合适时,再调整其他参数。
变频器的设定参数较多,每个参数均有一定的选择范围,使用中常常遇到因个别参数设置不当,导致变频器不能正常工作的现象,因此,必须对相关的参数进行正确的设定。
1、控制方式:即速度控制、转距控制、PID 控制或其他方式。
采取控制方式后,一般要根据控制精度进行静态或动态辨识。
2、基底频率设定基底频率标准是50Hz时380V,即V/F=380/50=7.6。
但因重载负荷(如挤出机,洗衣机,甩干机,混炼机,搅拌机,脱水机等)往往起动不了,而调其他参数往往无济于事,那么调基底频率是个有效的方法。
即将50Hz设定值下降,可减小到30Hz或以下。
这时,V/F>7.6,即在同频率下尤其低频段时输出电压增高(即转矩∝U2)。
故一般重载负荷都能较好的起动。
3、最低运行频率:即电机运行的最小转速,电机在低转速下运行时,其散热性能很差,电机长时间运行在低转速下,会导致电机烧毁。
而且低速时,其电缆中的电流也会增大,也会导致电缆发热。
4、最高运行频率:一般的变频器最大频率到60Hz ,有的甚至到400 Hz ,高频率将使电机高速运转,这对普通电机来说,其轴承不能长时间的超额定转速运行,电机的转子是否能承受这样的离心力。
(完整版)三菱变频器操作简单说明

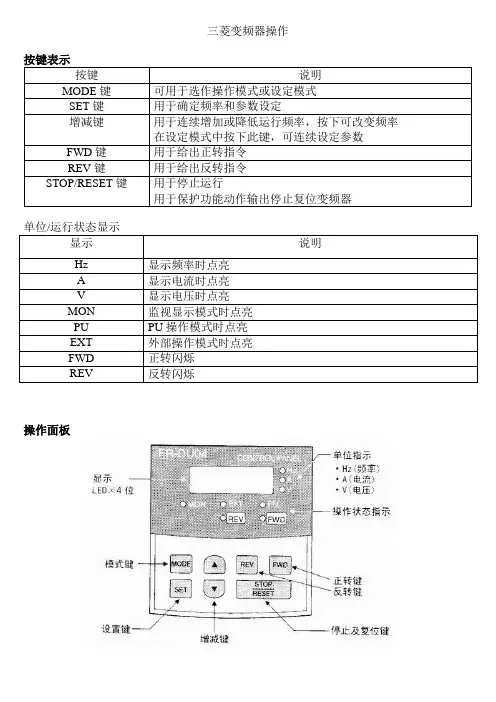

三菱变频器操作按键表示按键说明MODE键可用于选作操作模式或设定模式SET键用于确定频率和参数设定增减键用于连续增加或降低运行频率,按下可改变频率在设定模式中按下此键,可连续设定参数FWD键用于给出正转指令REV键用于给出反转指令STOP/RESET键用于停止运行用于保护功能动作输出停止复位变频器单位/运行状态显示显示说明Hz 显示频率时点亮A 显示电流时点亮V 显示电压时点亮MON 监视显示模式时点亮PU PU操作模式时点亮EXT 外部操作模式时点亮FWD 正转闪烁REV 反转闪烁操作面板1 按MODE键改变监视状态单次按MODE键,将一次切换到监视模式、频率设定模式、参数设定模式、运行模式、帮助模式。
2 显示监视器显示运转中的指令1)EXT指示灯亮表示外部操作2)PU指示灯亮表示PU操作3)EXT和PU灯同时亮表示PU和外部操作组合方式注:1)按SET键超过1.5秒能把电流监视模式改为上电监视模式2)在报警监视模式按SET键超过1.5秒能显示最近4次的错误指示进入参数设定模式1、更改参数P77(参数写入禁止选择)为2。
2、更改参数P79(操作模式选择):按现场实际控制方式选择。
(一般设定为3--外部和PU组合方式设定)。
3、设定参数P1(上限频率,一般为50hz)、参数P7(加速时间)、参数P8(减速时间)、参数P9(电子过电流保护—1.1倍电机额定电流)。
升降段注意多段速频率设定,根据端子接线情况设定是使用高P4、中P5、低P6哪两个参数设定。
4、在参数写入时应按住SET键1.5秒写入设定值并更新。
5、如在设定时依旧有问题可查找说明书的出错对策。
参数拷贝和复制出错(报警)定义操作面板显示 E.OC1名称加速时过电流断路内容加速运行中,当变频器输出电流超过额定电流的200%时,保护回路动作,停止变频器输出仅给R1,S1端子供电,输入启动信号时,也为此显示检查要点是否急加速运转然后设定pr96=1,按fwd键,屏幕显示1,2,3,自适应设定完成。
浅谈三菱变频器的常用参数设置

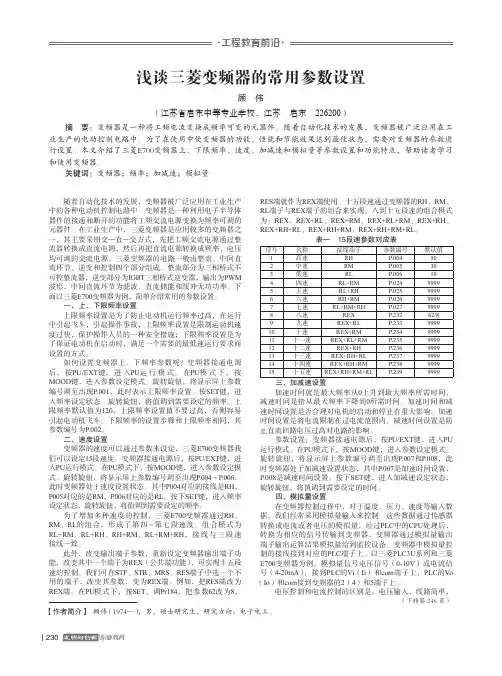

浅谈三菱变频器的常用参数设置顾 伟(江苏省启东中等专业学校,江苏 启东 226200)摘 要:变频器是一种将工频电流变换成频率可变的元器件。
随着自动化技术的发展,变频器被广泛应用在工业生产的电动控制电路中。
为了在使用中使变频器的功能、性能和节能效果达到最佳状态,需要对变频器的参数进行设置。
本文介绍了三菱E700变频器上、下限频率、速度、加减速和模拟量等参数设置和功能特点,帮助读者学习和使用变频器。
关键词:变频器;频率;加减速;模拟量【作者简介】 顾伟(1974—),男,硕士研究生,研究方向:电子电工。
随着自动化技术的发展,变频器被广泛应用在工业生产中的各种电动机控制电路中。
变频器是一种利用电子半导体器件的接通和断开的功能将工频交流电源变换为频率可调的元器件。
在工业生产中,三菱变频器是应用较多的变频器之一,其主要采用交—直—交方式,先把工频交流电源通过整流器转换成直流电源,然后再把直流电源转换成频率、电压均可调的交流电源。
三菱变频器的电路一般由整流、中间直流环节、逆变和控制四个部分组成。
整流部分为三相桥式不可控整流器,逆变部分为IGBT 三相桥式逆变器,输出为PWM 波形,中间直流环节为滤波、直流储能和缓冲无功功率。
下面以三菱E700变频器为例,简单介绍常用的参数设置。
一、上、下限频率设置上限频率设置是为了防止电动机运行频率过高,在运行中引起飞车,引起操作事故,上限频率设置是限制运动机速度过快,保护操作人员的一种安全措施;下限频率设置是为了保证电动机在启动时,满足一个需要的最低速运行要求而设置的方式。
如何设置变频器上、下频率参数呢?变频器接通电源后,按PU/EXT 键,进入PU 运行模式。
在PU 模式下,按MOOD 键,进入参数设定模式。
旋转旋钮,将显示屏上参数编号调至出现P.001,此时表示上限频率设置。
按SET 健,进入频率设定状态。
旋转旋钮,将值调到需要设定的频率。
上限频率默认值为120,上限频率设置值不要过高,否则容易引起电动机飞车。
三菱(F700)FRF740系列变频器常用参数
三菱(F700)FR-F740系列变频器常用参数:一:与参数相关得功能键:其操作面板(型号:FR-DU07)上得“PU/EXT”键用于PU面板与外部端子运行模式间得切换;MODE键用于切换参数设定、报警历史记录与输出监视界面;SET为确认键。
(面板上得指示灯分别表示如下意义:PU:面板操作模式;EXT:外部端子运行模式;NET:通讯运行模式;MON:输出监视模式。
)注:1:参数设定前请先确认P160参数锁定功能就是否处于锁定状态、2:在参数设定模式下转动M旋钮所显示得Pr。
CL为参数清除功能设定;ALLC为清除全部参数功能设定;Er、CL为错误清除设定;PCPY为参数复制功能。
二:控制回路端子功能:《注:STF、STR、RL、RM、RH、RT、AU、JOG、CS、MRS、STOP、RES均为多功能输入端子;RUN、SU、IPF、OL、FU、ABC1、ABC2均为多功能输出端子。
》STF/STR:正/反转启动;STOP:用于三线式启动时自锁;RH/RM/RL:高/中/低多段速选择;JOG:点动运行;RT:第2功能选择;MRS:输出停止;RES:报警复位;AU:置为ON状态时端子4模拟电流输入方可有效;CS:瞬停再启动选择;SD:24V零电位(漏型拉电流时接点输入公共端,当使用外部电源时可作为源型24V正极输入端);PC:24V正端(源型灌电流时接点输入公共端,当使用外部电源时可作为漏型24V 零电位输入端);10E/10:+10v/+5v电源,用于模拟频率设定之电源;2:模拟电压输入端;5:模拟量信号公共端;1:辅助频率设定输入端(+);4:模拟电流输入端(亦可切换成模拟电压输入模式);A1/B1-C1:继电器输出1;A2/B2-C2:继电器输出2;RUN:运行中指示(集电极开路输出);SU:频率范围到达指示(集电极开路输出,输出频率达到设定频率得正负百分值时动作);IPF:瞬时停电(集电极开路输出);OL:过负载指示(集电极开路输出);FU:频率检测到达指示(集电极开路输出);SE:集电极开路输出公共端;TXD+/TXD—:RS-485通讯传输端;RXD+/RXD—:RS—485通讯接收端;三:常用参数:*1*P0:转矩补偿。
干货:三菱变频器的调试及操作面板的熟悉

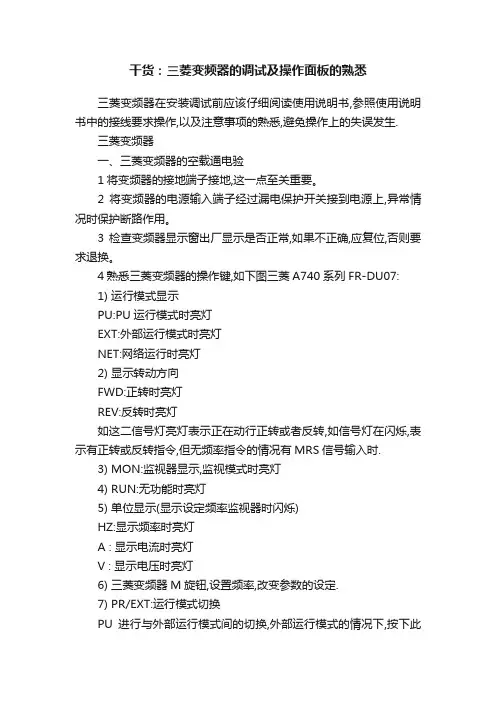

干货:三菱变频器的调试及操作面板的熟悉三菱变频器在安装调试前应该仔细阅读使用说明书,参照使用说明书中的接线要求操作,以及注意事项的熟悉,避免操作上的失误发生.三菱变频器一、三菱变频器的空载通电验1将变频器的接地端子接地,这一点至关重要。
2将变频器的电源输入端子经过漏电保护开关接到电源上,异常情况时保护断路作用。
3检查变频器显示窗出厂显示是否正常,如果不正确,应复位,否则要求退换。
4熟悉三菱变频器的操作键,如下图三菱A740系列FR-DU07:1) 运行模式显示PU:PU运行模式时亮灯EXT:外部运行模式时亮灯NET:网络运行时亮灯2) 显示转动方向FWD:正转时亮灯REV:反转时亮灯如这二信号灯亮灯表示正在动行正转或者反转,如信号灯在闪烁,表示有正转或反转指令,但无频率指令的情况有MRS信号输入时.3) MON:监视器显示,监视模式时亮灯4) RUN:无功能时亮灯5) 单位显示(显示设定频率监视器时闪烁)HZ:显示频率时亮灯A : 显示电流时亮灯V : 显示电压时亮灯6) 三菱变频器M旋钮,设置频率,改变参数的设定.7) PR/EXT:运行模式切换PU进行与外部运行模式间的切换,外部运行模式的情况下,按下此键,使运行模式显示的EXT亮灯.(PU:PU运行模式,EXT:外部运行模式)8) REV:启动指令反转时按下此键.9) FWD:启动指令正转时按下此键.10) MODE:模式间的切换,切换各设定模式.11) SET:确定各类设置,如果在运行中按下,监视器将循环显示.12) STOP/REST:停止运行,也可复位报警.二、三菱变频器带电机空载运行1.设置电机的功率、极数,要综合考虑三菱变频器的负载工作电流。
2.设定变频器的最大输出频率、基频、设置转矩特性。
如果是风机和泵类负载,要将变频器的转矩运行代码设置成变转矩和降转矩运行特性。
为了改善变频器启动时的低速性能,使电机输出的转矩能满足生产负载启动的要求,要调整启动转矩。
项目3-2 PU操作运行
湖南理工职业技术学院信息工程系
二、按照生产机械运行曲线外部操作练习 生产机械运行曲线如图所示。
f 40Hz o 40Hz t
图 生产机械运行曲线
湖南理工职业技术学院信息工程系
1、试运行(点动运行) 1)按照图3-33所示,将变频器、电源及电动机三者相连接。 2)检查无误后合闸通电,按图3-34完成“全部清除操作”, 并回到“监示模式”。 3)按【MODE】键至“运行模式”。按【▲/▼】键至 “PU操作模式”。 4)按【MODE】键至“参数设定”画面,预置点动频率 Pr.15=5 Hz,,点动加、减速时间Pr.16=5S。 5)按【▲/▼】键至“PU点动操作”。 6)按下面板键盘的【REV】或【FWD】键,电动机旋转, 松开则电动机停转。
项目3-2 变频器PU运行的操作
项目目标 掌握变频器运行的第一种方法:PU操作模式。 熟悉PU操作模式涉及的参数功能。 掌握根据生产机械的运行曲线应用PU操作的方法。
湖南理工职业技术学院信息工程系
相关知识
变频器运行的PU操作,指变频器不需要
控制端子的接线,完全通过操作面板上的 按键来控制各类生产机械的运行。 变频器在正式投入运行前应试运行。试运 行可选择较低频率的点动运行,此时电动 机应旋转平稳,无不正常的振动和噪声, 能够平稳地增速和减速。
湖南理工职业技术学院信息工程系
2、连续运行 1)按图3-34完成“全部清除操作”,并返回到“监示模式”。观察 "MON"和"Hz"灯亮。 2)按操作面板上的【MODE】键,显示“运行模式”画面,按【▲/▼】 键切换到“PU操作模式”。 3)按【MODE】键,显示“参数设定”画面,预置表3-13中的所有参 数。 4)按图3-36的方法设定运行频率f=40Hz。 5) 返回“监示模式”,观察“MON”、“Hz”灯亮。 6)按图3-36的方法设定运行频率f=40Hz。 7)按【REV】键,电动机反向运行在设定的运行频率上(40Hz),同 时,“REV ”灯亮。 8)练习完毕首先切断电源,然后拆线,最后清理好现场。
《专业技能实训》变频器综合应用
2020/5/28
实训课题
变频器的PU操作
三、能力测试(100分)
4.设置变频器运行频率(10分) 在频率设定模式下,设定变频器的运行频
率。 5.运行调试(20分)
通过PU单元,实现电动机正反转,修改相 关参数,使之符合系统要求。 6.其它测试(10分)
实训过程表现、安全生产、相关提问等。
2020/5/28
f
40Hz
前进
卸货
t
返回
40Hz
2020/5/28
图6-59 平板车运行速度曲线图
实训课题
三、能力测试(100分)
变频器的PU操作
1.设计系统接线图(10分) 根据控制要求,画出变频器的接线图。
2.列出变频器参数(20分) 根据系统需要,列出变频器参数及设定值。
3.设置变频器参数(30分) 在参数设定模式下,设定变频器的相关参
图6—45 变频器的主接线
2020/5/28
实训课题
变频器的PU操作
二、实训步骤
(2)按MODE键,在“参数设定模式”下,设 Pr.79=1,这时,“PU”灯亮。
(3)按MODE键,设 ALL C =1,执行全清除(即把所 有参数恢复到出厂设置的初始值)。 (4)按MODE键,在“频率设定模式”下,设F=40Hz。 即设置变频器的运行频率为40Hz。 (5)按MODE键,选择“监示模式”。 (6)按FWD或REV键,电动机正转或反转,监示各
高电平*1。容许负荷为DC 24V,0.1A
输出端子
的功能选
输出频率达到设定频率的±10%(出厂设定,可变更) 择通过
时为低电平,正在加/减速或停止时为高电平*2。容 (Pr.190
许负荷为DC 24V,0.1A
三菱FR-D700变频器PU操作模式应用
PU 操作 模式 :指 只通 过操 作面板 不 需要 外接 操作 信号 来进 50Hz速度 上行 运行 改为 以 25Hz速 度下 行运 行 。
行 参数 设置和 控 制电机 运行 。
5总 结
通 信操 作模 式 :指 使 用 PU接 口和 RS-485端子连 接后 ,可
变频 器 的引 入可 以使 交流 调速 系统 与 直流 调速 系 统相 媲 美 ,
1.1三 菱 FE-DTO0介 绍
值就 能 实现 扶 梯 运行 方 向 的改 变 ,易 于 操作 。例 如 某 一扶 梯 现
三 菱 FIL-D700变频器 具 有通 用磁通 矢量 控制 方式 ,带 安全 在 是 以变频 器输 出 50Hz的速 度 上行 运行 ,现 需要 以变频 器 输 出
停 止 功 能 ,能 实 现 紧急 停 止 。功 率 范 围 0.4~7.5KW ,工 作环 境 25Hz的速 度下 行运 行 ,其操作 方法 如下 :
频 器拥 有 近 千个 参 数 ,只 有 系统 地 、合适 地 、准 确 地设 置 参数 用 性 。
才 能充 分 利 用变 频器 性 能 ,本 文 结合 变频 器 在 自动 扶 梯 上 的应
用 阐述 几个常 用的 参数 。
参 考 文 献
参 数 1(P1):上限频 率 ,变频 器输 出频 率的 上限 ;
技术交流
三 菱 FR_D7O0变频 器 pU 操 作 模 式 应 用
何 庭杰 自贡 市职业 培 训 学院 摘要 :随着电力电子技 术 的发展 ,变频器越 来越 多的为人 们所使 用,本 文主要讲 述 了三 菱 FE-DTO0变频器的 PU操 作模 式的应 用,其中 包括了面板介 绍、模 式选择、参数设 定等内容 。最后 以自动扶 梯为例对 变频器 Pu操 作模 式的应用进行 了说 明。 关键
三菱FR D 变频器PU口通讯运行及设定
1694参 数4.19通讯运行和设定4.19.1PU接口的接线和构成由于使用了PU接口,可以通过电脑等进行通讯运行。
用户可以使用通讯电缆连接PU接口与个人电脑或FA等计算机,通过客户端程序对变频器进行运行监视以及参数读写。
(1)PU接口插针排列目的必须设定的参数参考页通过PU接口进行的通讯运行计算机链接通讯(PU接口)的初始设定Pr.117~Pr.124172Modbus-RTU通讯规格Pr.117、Pr.118、Pr.120、Pr.122、Pr.343、Pr.502、Pr.549189通过通讯写入参数的限制通讯EEPROM写入选择Pr.342176170(2)PU接口通讯系统的构成z 计算机与变频器的连接(1对1连接)z 计算机与多台变频器组合时(1对n连接)*有时会由于传送速度、距离而受到反射的影响。
当反射影响到通讯时,请安装终端电阻。
使用PU接口进行连接时不能安装终端电阻,请使用分配器。
终端电阻请只与离计算机最远的变频器连接。
(终端电阻:100Ω)自制电缆时请参照下表。
(截止08年2月)*1请不要使用10BASE-T电缆的②、⑧号插针。
(参照第169页)品 名型 号厂商名①10BASE-T电缆SGLPEV-T 0.5mm ×4P *2三菱电线工业(株)1714参 数(3)与RS-485接口计算机间的接线z 1台RS-485接口计算机、1台变频器时z 1台RS-485接口计算机、n台(多台)变频器时*1请参照与之组合的计算机的使用手册来连接。
不同型号的计算机的端子编号也不同,请注意仔细确认。
*2有时会由于传送速度、距离而受到反射的影响。
当反射影响到通讯时,请安装终端电阻。
使用PU接口进行连接时不能安装终端电阻,请使用分配器。
终端电阻请只与离计算机最远的变频器连接。
(终端电阻:100Ω)(4)关于2线式连接计算机侧接口为2线式时,可以通过对PU接口插针的接收端子和发送端子进行跨接接线来实现2线式连接。
《变频及伺服应用技术》项目2 三菱变频器的运行与操作2016.7
变频及伺服应用技术
三菱变频器产品系列定位
FR-A700
闭环矢量控制;无传感器矢量控制 先进磁通矢量控制;V/F 控制
功 能
FR-A500/A500L
先进磁通矢量控制 高功能・高性能
・
性 能
FR-F700 最佳励磁控制/ V/F控制
FR-E500
通用磁通矢量控制・经济型
FR-S500E
带旋钮,操作简单,小型
FR-F740 : 0.75 ~630KW 三相380V输入
重庆工业职业技术学院 郭艳萍
变频及伺服应用技术
●功率范围:0.1~15KW ●先进磁通矢量控制,0.5Hz时200%转矩输出 ●内置PID控制功能,柔性PWM ●内置RS485通信口。 ●带安全停止功能。
FR-E720: 3相220V输入,0.1~15kW FR-E740: 3相380V输入,0.4 ~ 15kW
重庆工业职业技术学院 郭艳萍
变频及伺服应用技术
2.控制电路接线端子
变频器的控制端子分为:控制输入端子、频率设定 (模拟量输入)端子、继电器输出(异常输出)端子、集 电极开路输出(状态检测)和模拟电压输出等五部分。
类型
输入 信号
启动及功 能设定
端子 记号 STF
STR
端子名 称
说明
正转启动 反转启动
端子RUN的公共端子
模拟 电压 输出
输出项目:
可以从多种监示项目中 输出频率(初始设定)
AM
选一种作为输出,例如 输出频率,输出信号与
监示项目的大小成正比
通 信 RS485
PU端口
通过PU端口,进行RS485通信
重庆工业职业技术学院 郭艳萍
变频及伺服应用技术
三菱(F700)FR-F740系列变频器常用参数
三菱(F700)FR-F740系列变频器常用参数:一:与参数相关的功能键:其操作面板(型号:FR-DU07)上的“PU/EXT”键用于PU面板与外部端子运行模式间的切换;MODE键用于切换参数设定、报警历史记录和输出监视界面;SET为确认键。
(面板上的指示灯分别表示如下意义:PU:面板操作模式;EXT:外部端子运行模式;NET:通讯运行模式;MON:输出监视模式。
)注:1:参数设定前请先确认P160参数锁定功能是否处于锁定状态。
2:在参数设定模式下转动M旋钮所显示的Pr.CL为参数清除功能设定;ALLC为清除全部参数功能设定;Er.CL为错误清除设定;PCPY为参数复制功能。
二:控制回路端子功能:《注:STF、STR、RL、RM、RH、RT、AU、JOG、CS、MRS、STOP、RES均为多功能输入端子;RUN、SU、IPF、OL、FU、ABC1、ABC2均为多功能输出端子。
》STF/STR:正/反转启动;STOP:用于三线式启动时自锁;RH/RM/RL:高/中/低多段速选择;JOG:点动运行;RT:第2功能选择;MRS:输出停止;RES:报警复位;AU:置为ON状态时端子4模拟电流输入方可有效;CS:瞬停再启动选择;SD:24V零电位(漏型拉电流时接点输入公共端,当使用外部电源时可作为源型24V正极输入端);PC:24V正端(源型灌电流时接点输入公共端,当使用外部电源时可作为漏型24V零电位输入端);10E/10:+10v/+5v电源,用于模拟频率设定之电源;2:模拟电压输入端;5:模拟量信号公共端;1:辅助频率设定输入端(+);4:模拟电流输入端(亦可切换成模拟电压输入模式);A1/B1-C1:继电器输出1;A2/B2-C2:继电器输出2;RUN:运行中指示(集电极开路输出);SU:频率范围到达指示(集电极开路输出,输出频率达到设定频率的正负百分值时动作);IPF:瞬时停电(集电极开路输出);OL:过负载指示(集电极开路输出);FU:频率检测到达指示(集电极开路输出);SE:集电极开路输出公共端;TXD+/TXD-:RS-485通讯传输端;RXD+/RXD-:RS-485通讯接收端;三:常用参数:*1*P0:转矩补偿。
变频器PU模式控制训练实训
变频器PU模式控制训练实训变频器(Variable Frequency Drive,简称VFD)是一种用于控制交流电动机转速的电子设备。
变频器PU模式(Per Unit mode)是一种常用的参数设置方式,可以简化变频器的调试和应用。
本篇文章将介绍变频器PU模式控制的基本原理,以及相关的训练实训内容。
一、PU模式控制的基本原理PU模式控制是一种采用“百分比”(Percentage)表示变频器各个参数的设置方式。
在PU模式下,各个参数的数值为百分比值,相对于额定值进行设置,使用此模式可以简化参数设置的过程,提高用户的使用便捷性。
PU模式的基本原理如下:1. 频率(Frequency):以额定频率为100%,设置的频率值为百分比值。
例如,设置50%的频率,则电机的转速将为额定转速的50%。
2. 电压(Voltage):以额定电压为100%,设置的电压值为百分比值。
例如,设置80%的电压,则电机的电压将为额定电压的80%。
3. 电流(Current):以额定电流为100%,设置的电流值为百分比值。
例如,设置120%的电流,则电机的电流将为额定电流的120%。
4. 时间(Time):以额定时间为100%,设置的时间值为百分比值。
例如,设置50%的时间,则电机的运行时间将为额定时间的50%。
二、PU模式控制训练实训内容根据PU模式的基本原理,可以设计以下实训内容,帮助学生更好地掌握PU模式控制的使用方法和技巧:1.频率调节实训:安装一个变频器,并设置一个额定频率,学生需要通过调节变频器的频率参数,使电机的转速达到预定的百分比值。
2.电压调节实训:在一个定值转速下,学生需要通过调节变频器的电压参数,使电机的电压达到预定的百分比值。
3.电流调节实训:在一个定值转速下,学生需要通过调节变频器的电流参数,使电机的电流达到预定的百分比值。
4.时间调节实训:设定一个定时任务,学生需要通过调节变频器的时间参数,使电机在设定的时间内运行到预定的百分比值,然后停止。
二:变频器的PU模式和外部操作
3、外部操作模式下的操作运行方法
(1)变频器的外部操作是利用外部操作信号(启动开关 和频率设定电位器)控制变频器的运行。当电源接通时, 启动信号(“STF”外部正转启动,“STR”外部反转启动) 接通,则开始运行;通过调节频率设定电位器或接通高速、 中速、低速(RH、RM、RL)信号可以实现频率设定。 (2)变频器的外部操作可通过设置Pr.79的值来实现。 ①将Pr.79“操作模式选择”设定为“0”,通过“PU/EXT”键 进行PU模式和外部模式的切换。 ②将Pr.79“操作模式选择”设定为“2”,直接设定变频器为 外部操作模式。 无论使用哪种方法,都要确保“EXT”指示灯亮,变频器 工作在外部操作模式。
上限频率 下限频率 基底频率 加、减速基准频率 加速时间 减速时间
设定值
50 5 50 50 8 5
Pr.13
5
启动频率
(3)操作运行 1)电路接线。 2)老师检查无误后通电。 3)参数清零。 4)在PU模式下,按表2-3设置变频器参数。 5)设置Pr.79的值,使变频器工作在的外部操作模 式,“EXT”指示灯亮。 6)接通STF,电动机正转启动。 7)旋转频率设定电位器,设定运行频率f =42Hz。 8)断开STF,电动机停止。 9)接通STR,电动机反转启动。 10)旋转频率设定电位器,设定运行频率f =35Hz。 11)断开STR,电动机停止。
1、 PU模式的操作运行方法
(1)PU操作模式是指可以直接用变频器的PU面板 键盘进行操作,不须外接操作信号,实现对电动机 的启停、正反转进行控制。 (2)变频器的PU操作模式可通过设置Pr.79的值来 实现。 ①将Pr.79“操作模式选择”设定为“0”,通过 “PU/EXT”键进行PU模式和外部模式的切换。 ②将Pr.79“操作模式选择”设定为“1”,直接设定变频 器为PU操作模式。 无论使用哪种方法,都要确保“PU”指示灯亮,变频 器工作在PU操作模式。
三菱变频器的操作模式概要
三菱变频器的操作模式
在使用变频器时,必须先给变频器提供一个改变频率的信号,才能改变变频器的输出频率,从而改变电动机的转速,获取这个信号的方式即为操作模式,三菱变频器的操作模式有面板操作模式(PU模式)、外部操作模式和组合模式。
(1)变频器的操作可用面板(PU)的键盘进行。
这样可以直接在变频器面板的键盘上进行操作,也可以将操作面板摘下来,通过标准接口电路(RS232或RS485)用电缆连接进行不同距离操作。
这种模式不需要其他外接控制信号,直接在控制面板上操作即可。
用户在选择面板PU操作模式时,可通过操作模式选择功能参数Pr.79=0或1来实现。
(2)外部操作模式通常在出厂时已经设定。
这种模式用外接启动开关和频率设定电位器来控制变频器的运行。
可通过功能与参数设定Pr.79=2来实现。
(3)外部操作模式与控制面板PU组合操作,可按下列两种方法中的任意一种操作来控制变频器。
①启动信号用外部信号设定
启动信号用外部信号设定,采用按扭、继电器、PLC等设备控制变频器运行,频率信号由面板PU操作设定。
这种模式的功能与参数设定通过Pr.79=3来实现。
②启动信号用控制面板PU设定
启动信号用控制面板PU设定,采用外部频率设定电位器设定频率。
这种模式的功能与参数设定通过Pr.79=4来实现。
三菱变频器实验指导书(自编)
变频器应用技术实验指导书目录实验一变频器的面板操作 (3)实验二变频器PU运行操作和外部运行操作 (7)实验三变频器组合运行的操作 (12)实验四变频器多档速度运行的操作 (15)实验五变频器的PID控制运行操作 (18)实验六PLC与变频器组合的控制操作 (21)实验一变频器的面板操作一.实验目的1、熟练掌握变频器面板操作方法及显示特点。
2、熟悉变频器的各种运行模式3、掌握变频器运行基本参数设定方法。
4、掌握变频器的模式切换操作和各种清除操作。
二.实验容变频器对异步电动机进行控制,需要设置频率指令和启动指令。
将启动指令设为ON后电机便开始运转,同时根据频率指令(设定频率)来决定电机的转速。
熟练掌握变频器的面板操作方法是使用变频器的基本技能。
1、工作模式切换通过按MODE键,变频器可以在监视模式、参数设置模式和报警查询模式之间转换。
2、PU模式基本操作3、参数设置基本操作注意:初始时只显示简单模式参数,通过Pr.160参数设置可选择扩展功能显示。
Pr.160 容9999(初始值)只显示简单模式参数0 可显示简单模式参数和扩展模式参数4、参数清除操作清除的意思是恢复到出厂设定。
参数清除操作只能在PU模式下进行。
有两种清除:“参数清除”和“参数全部清除”,“参数清除”是将除了校正参数、端子功能选择参数等之外的参数全部恢复,详见使用手册。
5、运行模式设置运行模式可通过预置参数Pr.79确定,也可通过如下简单操作来完成运行模式选择。
有4种方式可设定:实验二变频器PU运行操作和外部运行操作一.实验目的1、掌握变频器PU运行操作的方法。
2、掌握变频器外部运行操作方法。
3、掌握变频器外部运行操作的控制回路接线图。
4、熟悉变频器PU运行操作和外部运行操作涉及到的功能参数。
5、了解“外部运行操作模式”与“PU运行操作模式”的差别。
二.实验容变频器运行的PU操作,指变频器不需要控制端子的接线,完全通过操作面板上的按键来控制各类生产机械的运行。
三菱F800变频器调试参数总结演示教学
三菱F800变频器调试参数总结演示教学变频器型号为FR-F840,使用变频器的控制面板本地操作和PLC 远程控制启停及给定频率2种控制方式,没有使用变频器的其他功能。
1、变频器上电后通过PU/EXT按钮将变频器切换到PU模式(通过面板操作)2、按下MODE按钮进入设置参数页,参数设定后对应的Pr 会闪烁,再次按下set键确认3、参数设置如下:Pr1(上限频率):改为50HzPr2(下限频率)改为10HzPr3(基准频率)改为50HzPr7(加速时间)改为20s,此参数根据实际情况设定,如果加速设置时间过短,变频器在启动过程中会报OL(过电流)报警Pr8(减速时间)改为45s,设置同Pr7Pr9(电子过热保护),此参数输入控制电机的额定电流Pr13(设定启动信号变为ON 时的启动频率),变频器的启动频率,设为10HzPr14(适用负载选择),使用默认值1(变转矩负载用),此参数在使用V/F控制方式时有效Pr18(高速上限频率)改为50HzPr19(基准频率电压)改为380VPr29(加减速曲线选择)采用默认值0,直线加减速Pr71(适用电机),采用默认值0(标准电机)Pr77(参数写入选择),采用默认值0(只有在变频器停止时才能写入参数)Pr78(防止反转选择),改为1(禁止反转)Pr79(运行模式选择),采用默认值0:Pr80(电机容量),保持默认Pr81(电机极数),保持默认Pr178(STF段子功能选择),保持默认值60(正转)Pr184(AU端子功能选择),保持默认值4,端子4输入选择,由pr267参数决定Pr190(RUN端子功能选择),改为9999(无功能)Pr195(ABC1端子功能选择),改为99(故障输出)Pr196(ABC2端子功能选择),改为0(变频器运行指示)Pr250(停止选择),改为0(变频器运行指示),改为5s,5s 后电机停止运行Pr267(端子4输入选择),4-20mAPr702(电机最高频率),设置为50HzPr800(控制方法选择),采用默认值20(正常运行)。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
三菱变频器PU操作模式应用
随着电力电子技术的发展,变频器越来越多的为人们所使用,本文主要讲述三菱变频器的PU操作模式的应用,其中包括参数清零、上下限频率设定以及加减速时间设定等,以供大家参考学习。
标签:三菱变频器PU操作模式应用
0 引言
变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置,能实现对交流异步电机的软起动、变频调速、提高运转精度、改变功率因数、过流/过压/过载保护等功能。
国内外技术较领先的品牌有汇川、三晶、西门子、欧姆龙、三菱等。
1 三菱变频器简介
三菱变频器来到中国有20多年的历史,其型号很多,其操作模式分为PU 操作模式、EXT操作模式,以及PU和EXT共同操作模式。
本文主要分析FR-S520SE (1P 220V)的PU(面板)操作模式,PU操作模式调试简单、方便。
一般应用在参数调试较少,小型系统设备上。
1.1 三菱变频器型号FR-S520SE—0.4K简介:①电压系列:S540E为三相380V;S520E:为三相220V;S520SE单220V。
②额定适配电动机容量为0.4KW。
③输出频率范围:0.1—120Hz(启动时0—60Hz)。
④加减速时间设定:0.1—999S (可分别设定加速或减速时间)。
1.2 操作面板简介:①RUN灯显示:长亮表示电动机正传运行;慢闪烁(1.4S 闪一次)表示电动机反转运行;快闪烁(0.2S闪一次)表示变频器输出频率为0Hz;②PU灯显示:面板操作模式时点亮;③EXT灯显示:外部操作模式时点亮;④监视用三位LED:表示频率、电流、转速以及参数等;⑤设定用旋钮:用于变更频率,或进行参数设定;⑥PU/EXT键:用于切换面板和外部操作模式;
⑦RUN键:运行变频器;⑧STOP/RESET键:用于运行的停止以及报警的复位。
⑨SET键:确定各设定。
⑩MODE键:切换设定模式。
2 三菱变频器布线与调试
2.1 主回路端子布线:如图(2)所示
2.2 设定频率运行调试:①选择PU(面板)操作模式;②旋转设定用旋钮到希望设定的频率,如30Hz;③在数值闪灭期间,按设定键,数值30Hz与F 互相闪烁3S后,回到0.0Hz;④这时按运行键,变频器就输出30HZ给控制的电动机,稳定运行后,按停止复位将电动机停下来;⑤设定调试其它频率可参照步
骤(2)到步骤(4)。
2.3 参数清零设定调试:①停止中,选择PU(面板)操作模式,按模式键进入参数设定模式。
②拨动设定用旋钮调到参数CLr(参数清零),CLr(参数清零)有3个参数:“0”为不实行清零;“1”为参数清零但校正参数不清零;10为全部参数清零。
③按设定键,则显示“0”,这时拨动设定用旋钮调到“1”,按设定键进行参数清零,如果拨动设定用旋钮调到“10”,按设定键进行全部清零。
注意参数清零后,变频器只显示基本功能参数,要想显示全部扩张参数可将P30(扩张功能显示选择)由“0”(仅显示基本功能参数)设定为“1”(显示全部参数)。
2.4设定用旋钮调节变频器输出频率:①选择PU(面板)操作模式,进入参数设定模式。
②拨动设定用旋钮调到参数P53(频率设定操作选择)。
③按设定键,则显示“0”,这时拨动设定用旋钮调到“1”。
④按模式键退到面板显示为0.0,按运行键启动变频器,电机稳定后,顺时针拨动拨动设定用旋钮,则监视器上的频率增加,相应电机的转速上升;逆时针拨动拨动设定用旋钮,则监视器上的频率减少,相应电机的转速下降。
⑤调试完成后,按停止键将变频器和电机停下来。
2.5 上限频率和下限频率设定上限、下限频率指变频器对电机输出的频率范围,设定用旋钮调节变频器输出频率,其改变频率最小到下限频率,最大到上限频率。
参数调试同前面一样,在PU操作模式下,进入参数设定模式,找到P1或P2,按设定键进入,通过设定用旋钮来调节频率的大小,设定好后按设定键退出,即设定完成,FR-S520SE输出频率范围:0.1—120Hz(启动时0—60Hz)。
2.6 加速时间和减速时间设定加速时间是指变频器启动电机后到电机稳定运行后所需要的时间;减速时间是指变频器停止输出,电机由稳定运行到电机停下来所用的时间。
电梯的上升与下降一般就用到加减速时间。
2.7 部分常用参数分析讲解:①P13:启动频率,可以改变变频器启动是的输出频率;②P17:旋转方向选择,“0”为正传,“1”为反转;③P31—P36:频率跳跃,为避免机械共振,而需要设定的频率,P31、P32一组,P33、P34一组,P35、P36一组,其设定的是一个跳跃范围;④P37:旋转速度显示,通过这个参数,可以在监视器上观,察电机的旋转速度;⑤P52:操作面板显示数据选择,调试这个参数,可以在监视器上显示变频器的输出频率(选择“0”),输出电流(选择“1”)以及变频器停止时可以看到变频器将对电机输出多大的频率(选择“100”)。
3 结语
综上所述,主要对三菱变频器的面板、主回路端子布线,PU操作模式中参数的设定,以及对部分参数进行了分析说明。
参考文献:
[1]三菱变频器FR—S500使用手册(基本篇).日本三菱公司.2006.
[2]卢梓江.三菱变频器的实操教学.广东省国防科技高级技校.职业与教育.2007.07.
[3]李方园.《变频器控制技术》.北京.中国工业出版社.2010年4月.
崔屹嵘(1981.08),男,陕西国防工业职业技术学院机电工程学院,主要从事仪器仪表、电气自动控制技术方面的教学研究工作。
注:本文中所涉及到的图表、注解、公式等内容请以PDF格式阅读原文。
