汽车万向传动设计
汽车万向传动轴设计
2011届分类号：U463单位代码：10452本科专业职业生涯设计规划人生方向实现人生梦想汽车万向传动轴设计姓名学号年级 2007级专业车辆工程系（院）工学院指导教师2011年 4 月 1 日目录第一部分 (4)规划人生方向实现人生梦想 (4)前言 (4)1 自我分析 (4)1.1个性特征分析 (4)1.1.1 性格特征分析 (5)1.1.2 兴趣爱好分析 (5)1.2 个人能力分析 (5)1.2.1 能力优势 (5)1.2.2 能力弱势 (5)1.3 价值观分析 (5)1.3.1 人生价值观分析 (6)1.3.2 职业价值观分析 (6)2 环境分析 (6)2.1 家庭环境分析 (6)2.2 学校环境分析 (6)2.3 社会环境分析 (7)2.4 临沂环境分析 (7)3 毕业打算及具体计划 (7)3.1 做一公务人员 (7)3.2 考研 (7)3.3 自主创业 (7)4 具体各阶段规划 (8)4.1 2010年—2013年（短期目标） (8)4.2 2014年—2019年（中期目标） (8)4.3 2019年—退休 (9)5 最后总结 (9)第二部分 (9)汽车万向传动轴设计 (9)中文摘要 (9)ABSTRAT (10)1概论 (11)2华利微型客车TJ6350汽车原始数据及设计要求 (12)3 万向传动轴的结构特点及基本要求 (13)4 万向传动轴结构方案的分析 (15)4.1 基本组成的选择 (15)4.2 万向传动轴的计算载荷 (17)5 万向传动的运动和受力分析 (18)5.1 单十字万向节传动 (19)5.1.1运动分析 (19)5.1.2 附加弯曲力偶矩的分析 (20)5.2 双十字轴万向节传动 (21)6 万向传动轴的选择 (23)6.1 传动轴管的选择 (23)6.2 伸缩花键的选择 (23)7 传动轴的计算与强度校核 (24)7.1 传动轴的临界转速 (24)7.2 传动轴计算转矩 (24)7.3 传动轴长度选择 (24)7.4 传动轴管内外径确定 (24)7.5 传动轴扭矩强度校核 (25)8 十字轴总成尺寸的确定与强度校核 (27)8.1 十字轴万向节尺寸的确定与强度校核 (27)8.2 传动轴的花键 (29)8.3 十字万向节的轴承 (30)9结论 (33)10展望 (33)参考文献 (34)谢辞 (36)第一部分规划人生方向实现人生梦想前言职业生活是整个生活的重要组成部分，作为一名即将离开学校走向社会的大四生，马上就要面临人生中的一个重大转折——由一个学生向一个职业者的蜕变。
万向节和传动轴设计
万向节和传动轴设计1.引言万向节是一种能够在不同角度传动转矩和旋转动力的机械零件，主要用于在非直线传输轴或传动系统中实现旋转传动。
传动轴则是将功率从原动机传递到负载的一种传动装置。
在机械设计中，万向节和传动轴的设计至关重要，因为它们直接决定了传输系统的力学性能和运动传动的效率。
本文将详细介绍万向节和传动轴的设计原理及其在实际工程中的应用。
2.万向节的设计原理和应用万向节的设计原理基于其能够在多个平面上旋转，如X、Y和Z轴，从而实现非常灵活的角度传输。
万向节通常由两个旋转连接部分组成，具有两个旋转轴。
其中一个旋转轴称为输入轴，另一个旋转轴称为输出轴。
两个旋转轴的交点称为万向节的中心。
通过合理设计万向节的结构，可以实现不同的角度传输和旋转。
万向节广泛应用于汽车工业、航空航天、船舶和机械制造等领域。
在万向节的设计中，需要考虑以下几个方面：1)承受的转矩：根据传动系统的需求，确定万向节需要承受的转矩大小。
这个参数将直接影响到万向节的尺寸和材料选择。
2)角度范围：确定万向节需要实现的角度传输范围。
这个参数将决定万向节的结构设计。
3)装配空间：根据实际的装配空间限制，确定万向节的尺寸和形状。
3.传动轴的设计原理和应用传动轴是将原动机的动力传递到负载的一种传动装置。
传动轴的设计原理基于承受和传递转矩的难度及传输效率的要求。
在传动轴的设计中，需要考虑以下几个方面：1)轴材料的选择：根据传动系统的要求，选择合适的轴材料。
常用的轴材料有铁、钢和铝等。
材料的强度和刚度是选择的重要考虑因素。
2)圆整度和平行度：传动轴的圆整度和平行度对传动的效率和平稳度有很大影响。
在轴的制造过程中，需要保证其圆整度和平行度的要求。
3)轴的结构设计：根据传动系统的要求，确定轴的结构设计。
包括轴的直径、轴的长度、轴的形状等。
传动轴广泛应用于各种机械传动系统中，如汽车变速器、工业机械和机床。
在设计传动轴时，需要综合考虑功率传输、转速、扭矩、材料的选择和轴的结构设计等因素，以满足传动系统的要求。
万向节和传动轴设计
§4-6 中间支承结构分析与设计
1.开式：单式复式2.闭式：万向节被密封于管内，管承受驱动轴反力（独立悬架采用）
应合理选择CR，避免共振
§4-6 中间支承结构分析与设计
中间支承固有频率
感谢阅读
感谢阅读万向节：圆弧槽型球叉式万向节：传动夹角小于33°，磨损快，用于轻中型越野车转向驱动桥；直槽滚道型球叉式万向节：传动夹角小于20°，可以略微伸缩，用于断开式驱动桥
三、等速万向节
2.球笼式万向节：Birfield型球笼式万向节（RF节）：承载能力和耐冲击能力强，效率高，结构紧凑，安装方便，应用最广泛，用于独立悬架转向驱动桥靠近转向轮一侧。
一、单十字轴万向节传动
2.转矩变化若T1为常数，则
一、单十字轴万向节传动
3.附加弯曲力偶矩变化1）1=0°，180°时，则T2'= T1sinα，最大；2）1=90°，270°时，则T1'= T1tgα ，最小；因此，主、从动轴受到周期作用的附加弯曲力偶矩，其周期比主动轴转速大一倍（π），在主从动轴支承上引起周期性变化的径向载荷（振动）。
三、等速万向节
2.球笼式万向节：伸缩型球笼式万向节（VL节）：外滚道为直槽，可伸缩，省去滑动花键，结构简单，效率高；用于独立悬架转向驱动桥靠近主减速器一侧。
四、挠性万向节
特点：能减小扭转振动、动载荷、噪声结构简单，不用润滑用于两轴间夹角不大（3～5°），轴向位移小的场合
四、挠性万向节
用途：轿车三万向节传动中的靠近变速器的第一节；重型汽车发动机与变速器之间；越野车变速器与分动器之间，以消除制造安装误差和车架变形对传动的影响。
二、准等速万向节
2.凸块式万向节 特点：相当于双联式万向节，工作可靠，加工简单，允许的夹角较大（50°），工作面为全滑动摩擦，效率低，易磨损，对密封和润滑要求高。 用途：多用于中型以上越野车转向驱动桥。
万向传动轴设计范文
万向传动轴设计范文万向传动轴（Universal Joint Shaft）是一种能够实现两个轴线的不同角度传动的机械传动装置，广泛应用于汽车、机械设备和工业生产线等领域。
本文将详细介绍万向传动轴的设计原理、结构特点以及设计优化方法。
一、设计原理当传动输入轴转动时，中心轴通过两个交叉连接轴的连杆传递旋转力矩，并使输出轴也产生旋转。
由于交叉连接轴的特殊结构，万向传动轴能够使传动输入轴和输出轴存在不同的旋转角度，从而解决了轴线不同角度对传动的限制。
二、结构特点在设计过程中，需要考虑以下几个关键参数：1.轴间角度：指传动输入轴与输出轴之间的夹角。
该角度越大，传动轴工作时的额定转速越低，并且还会增加传动过程中的振动和噪音。
2.传动扭矩：表示输入轴传递给输出轴的力矩大小。
在设计中需要根据传动系统的需求确定传动轴的最大扭矩。
3.长度和直径：传动轴的长度和直径需要根据具体应用条件和承载要求进行确定。
三、设计优化方法在进行万向传动轴的设计时，可以采用以下几种优化方法：1.结构材料选择：传动轴的结构材料对其承载能力和耐久性具有重要影响。
可以通过优化材料选择，如选用高强度合金钢，来提高传动轴的耐久性能。
2.回转角度优化：通过合理设计传动轴的长度和交叉板角度，使得传动轴的回转角度在设计范围之内，从而提高传动效率并减少振动和噪音。
3.杆件直径优化：传动轴的杆件直径直接影响其承载能力。
可以采用有限元分析方法来优化杆件的直径，以满足传动系统的扭矩和振动要求。
4.轴承选择与布局：传动轴的轴承选择与布局对其旋转平衡性和耐久性有重要影响。
可以通过优化轴承的类型和布局，如选用角接触球轴承和双排球轴承，来提高传动轴的工作稳定性和寿命。
总之，万向传动轴作为一种重要的机械传动装置，在众多领域都有广泛应用。
其设计涉及到结构原理、材料选择、回转角度优化、杆件直径优化以及轴承选择与布局等多个方面，需要综合考虑承载能力、回转角度和振动噪音等设计要求，以实现传动系统的高效、稳定和可靠工作。
汽车设计 第6版 第4章 万向传动设计
尺寸大，零件多，结构较复杂，传递转矩有限
当应用于转向驱动桥中，由于轴向尺寸大，为 使主销轴线的延长线与地面交点到轮胎的印迹 中心偏离不大，需要较大的主销内倾角
第四章 万向传动设计
汽车工程系
第二节 万向节结构方案分析
四、等速万向节
1.球笼式万向节
（1）固定型球笼式万向节
星形套7以内花键与主动轴1相连，其外表面设置有 6条凹槽（形成内滚道）。球形壳8的内表面设置有 对应的6条凹槽（形成外滚道）。6个钢球分别嵌装 在6条滚道中，并由保持架4使之保持在同一平面内。 动力由主动轴1经过钢球6、球形壳8输出。
第四章 万向传动设计
汽车工程系
第二节 万向节结构方案分析
二、十字轴式万向节
滚针轴承的润滑和密封
毛毡油封：因防漏油、防水、防尘效果差，已淘汰 双刃口复合油封：防漏油、防水、防尘效果好。在 灰尘较多的环境中万向节寿命显著提高。 多刃口油封：防漏油、防水、防尘效果更好。
第四章 万向传动设计
汽车工程系
第二节 万向节结构方案分析
第四章 万向传动设计
汽车工程系
第二节 万向节结构方案分析
四、等速万向节
2.三枢轴式万向节
三枢轴式万向节能允许最大轴间交角为43°
万向节安装位置或相连接总成
离合器-变速器；变速器-分动器 （相连接总成均安装在车架上）
驱动桥 传动轴
汽车满载 静止夹角
行驶中的 极限夹角
一般汽车 越野汽车 一般汽车 越野汽车
α不大于
1°~3°
6° 12° 15°~20° 30°
第四章 万向传动设计
汽车工程系
第二节 万向节结构方案分析
三、双联式万向节
汽车工程系

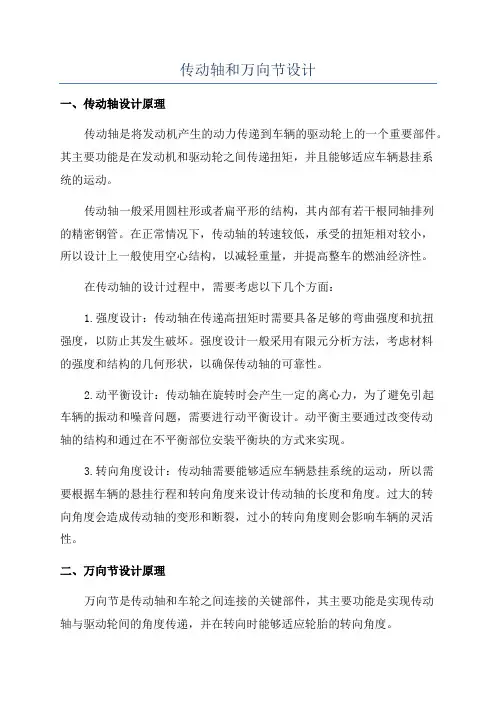

传动轴和万向节设计
传动轴和万向节设计一、传动轴设计原理传动轴是将发动机产生的动力传递到车辆的驱动轮上的一个重要部件。
其主要功能是在发动机和驱动轮之间传递扭矩，并且能够适应车辆悬挂系统的运动。
传动轴一般采用圆柱形或者扁平形的结构，其内部有若干根同轴排列的精密钢管。
在正常情况下，传动轴的转速较低，承受的扭矩相对较小，所以设计上一般使用空心结构，以减轻重量，并提高整车的燃油经济性。
在传动轴的设计过程中，需要考虑以下几个方面：1.强度设计：传动轴在传递高扭矩时需要具备足够的弯曲强度和抗扭强度，以防止其发生破坏。
强度设计一般采用有限元分析方法，考虑材料的强度和结构的几何形状，以确保传动轴的可靠性。
2.动平衡设计：传动轴在旋转时会产生一定的离心力，为了避免引起车辆的振动和噪音问题，需要进行动平衡设计。
动平衡主要通过改变传动轴的结构和通过在不平衡部位安装平衡块的方式来实现。
3.转向角度设计：传动轴需要能够适应车辆悬挂系统的运动，所以需要根据车辆的悬挂行程和转向角度来设计传动轴的长度和角度。
过大的转向角度会造成传动轴的变形和断裂，过小的转向角度则会影响车辆的灵活性。
二、万向节设计原理万向节是传动轴和车轮之间连接的关键部件，其主要功能是实现传动轴与驱动轮间的角度传递，并在转向时能够适应轮胎的转向角度。
万向节一般由内球和外球组成，内球有两个半球形的凹槽，外球有两个凸槽，内外球通过一个钢球来连接。
当传动轴发生转动时，内外球可以相对转动，以适应车轮的角度变化。
在万向节的设计中，需要考虑以下几个因素：1.角度传递：万向节需要能够在不同角度下传递扭矩，并且保持稳定的工作状态。
在设计中需要注意内外球的形状和尺寸，以确保扭矩的传递效果和稳定性。
2.脱落力设计：万向节在工作过程中会产生较高的脱落力，为了保证其可靠性，需要进行脱落力分析和设计。
一般采用优化设计或者增加连接脱落力的结构，以确保万向节在承受高负荷时不发生脱落。
3.寿命设计：万向节在工作过程中会产生较大的摩擦和磨损，所以需要进行寿命设计。
毕业设计 汽车万向传动轴的设计
目录1.1 汽车万向传动轴的发展与现状 (2)1.2 万向传动轴设计技术综述 (2)2 万向传动轴结构方案确定 (4)2.1 设计已知参数 (4)2.2 万向传动轴设计思路 (6)2.3 结构方案的确定 (7)3 万向传动轴运动分析 (10)4 万向传动轴设计 (11)4.1 传动载荷计算 (11)4.2 十字轴万向节设计 (12)4.3滚针轴承设计 (14)4.4传动轴初步设计 (15)4.5 花键轴设计 (16)4.6 万向节凸缘叉连接螺栓设计 (17)4.7 万向节凸缘叉叉处断面校核 (17)5基于UG的万向传动轴三维模型构建 (19)5.1万向节凸缘叉作图方法及三维图 (19)5.2万向节十字轴总成作图方法及三维图 (21)5.3 内花键轴管与万向节叉总成作图方法及三维图 (25)5.4 花键、轴管与万向节叉总成作图方法及三维图 (2625)5.5万向传动轴总装装配方法及三维图 (27)6 万向传动装置总成的技术要求、材料及使用保养 (29)6.1普通万向传动轴总成的主要技术要求 (29)6.2万向传动轴的使用材料 (29)6.3 传动轴的使用与保养 (30)7 结论 (31)总结体会 (32)谢辞 (33)附录1外文文献翻译 (34)附录2模拟申请万向传动轴专利书 (48)【参考文献】 (52)1.1 汽车万向传动轴的发展与现状万向传动装置的出现要追溯到1352年，用于教堂时钟中的万向节传动轴。
1663年英国物理学家虎克制造了一个铰接传动装置，后来被人们叫做虎克万向节，也就是十字轴式万向节，但这种万向节在单个传递动力时有不等速性。
1683年双联式虎克万向节诞生，消除了单个虎克万向节传递的不等速性，并于1901年用于汽车转向轮。
上世纪初，虎克万向节和传动轴已在机械工程和汽车工业中起到了极其重要的作用。
1908年第一个球式万向节诞生，1926年凸块式等速万向节出现，开始用于独立悬架的前轮驱动轿车和四轮驱动的军用车的前轮转向节。
基于有限元分析的汽车万向传动装置设计-开题报告
现在汽车万向传动装置一般是由万向节、传动轴和中间支撑组成。主要用于工作过程中相对位置 不断改变的两根轴间传递转矩和旋转运动。伸缩套能自动调节变速器与驱动桥之间距离的变化。万向 节是保证变速器输出轴与驱动桥输入轴两轴线夹角的变化，并实现两轴的等角速传动。一般万向节由 十字轴、十字轴承、凸缘叉及轴向定位件和橡胶密封件等组成。
在 1950 年后,传动轴的产量达到数以万计。1984 年主要由于汽车工业的增长，生产了三千五百 万套虎克万向节传动轴，一亿二千万套等速万向节传动轴，一亿三枢轴式万向节传动轴。在国内，近 年来随着我国汽车业的高速发展，带动我国汽车传动轴需求持续大幅增长。2007 年中国汽车传动轴 的需求已经突破 992 万根，产值达到 45 亿。2008 年汽车销量达到 938 万两，而作为汽车零部件的汽 车传动轴需求量也接近 1900 万套，产值达到 50 亿元。倒 2010 年我国汽车传动轴总销售额达到 87 亿之多，因次国内也出现一批传动轴制造的厂家。但产品的性能与国外相比仍有相当大的差距，具体 表现在两个方面：绝大多数轿车厂家对等速万向节产品没有制定出相应的技术规范，而国外公司对驱 动轴和传动轴的技术规定达 67 款之多，其中严格规定驱动半轴总成和传动轴总成的振动频率，目的 是避免和发动机、轮胎以及其他传动系部件发生共振，从而更加全面合理地设计汽车底盘；零件供应 商，易随意组合中心固定型等速万向节和伸缩型等速万向节，从而造成总成的失衡，使轿车产生异常 振动，出现异响。对于创立自主知识产权的轿车厂家来说，造出一流轿车仍有很长的路要走。
万向传动轴的设计参数
万向传动轴的设计参数第一组1-1 微型客车传动系总体方案设计及万向传动轴的设计一、任务：1、确定传动系方案及发动机主要性能指标。
2、确定传动系的传动比。
3、设计万向节和传动轴。
4、编制设计说明书。
二、原始条件：车型微型客车驱动形式FR4×2发动机位置前置最高车速U max=110km/h最大爬坡度i max≥30%汽车总质量m a=1410kg满载时前轴负荷率40%外形尺寸总长L a×总宽B a×总高H a=3496×1445×1841mm3迎风面积A≈0.85 B a×H a空气阻力系数C D=0.6轴距L=2200mm前轮距B1=1440mm后轮距B2=1420mm车轮半径r=300mm离合器单片干式摩擦离合器变速器两轴式、四挡第二组-14-1 中型货车传动系总体方案设计及万向传动轴的设计一、任务：1、确定传动系方案及发动机主要性能指标。
2、确定传动系的传动比。
3、设计万向节和传动轴。
4、编制设计说明书。
二、原始条件：车型中型货车驱动形式FR4×2发动机位置前置、纵置最高车速U max=90km/h最大爬坡度i max≥28%汽车总质量m a=9290kg满载时前轴负荷率25.4%外形尺寸总长L a×总宽B a×总高H a=6910×2470×2455mm3轴距L=3950mm前轮距B1=1810mm后轮距B2=1800mm迎风面积A≈B1×H a空气阻力系数C D=0.9轮胎规格9.00—20或9.0R20离合器单片干式摩擦离合器变速器中间轴式、五挡第二组-26-1 中型货车传动系总体方案设计及万向传动轴的设计一、任务：1、确定传动系方案及发动机主要性能指标。
2、确定传动系的传动比。
3、设计万向节和传动轴。
4、编制设计说明书。
二、原始条件：车型中型货车驱动形式FR4×2发动机位置前置、纵置最高车速U max=80km/h最大爬坡度i max≥30%汽车总质量m a=9100kg，前轴2900kg，后轴6200kg外形尺寸总长L a×总宽B a×总高H a=6800×2400×2130mm3轴距L=3710mm前轮距B1=1740mm后轮距B2=1720mm迎风面积A≈B1×H a空气阻力系数C D=0.9轮胎规格8.25—20或8.25R20离合器单片干式摩擦离合器变速器中间轴式、五挡第三组2-1 轿车传动系总体方案设计及万向传动轴的设计一、任务：1、确定传动系方案及发动机主要性能指标。
第四章 万向传动轴设计
•式中，d1 为十字轴轴颈直径；d2 为十字轴油道孔直径；s 为 合力 F 作用线到轴颈根部的距离；[σw]为弯曲应力许用值， 为250～350MPa。
• 十字轴轴颈的切应力 τ 应满足
4F 2 2 （d1 d 2 )
式中，[τ]为切应力 τ 许用值，为 80～120MPa。
值与最小值之间每一转变化两次。
附加弯曲力偶矩的分析
具有夹角 的十字轴万向节，仅在主 动轴驱动转矩和从动轴反转矩的作用下是 不能平衡的。从万向节叉与十字轴之间的 约束关系分析可知，主动叉对十字轴的作 用力偶矩，除主动轴驱动转矩T1之外，还 ' 有作用在主动叉平面的弯曲力偶矩 T 。同 1 理，从动叉对十字轴也作用有从动轴反转 ' 矩T2和作用在从动叉平面的弯曲力偶矩T2 。 在这四个力矩作用下，使十字轴万向节得 以平衡。 当主动叉 1 处于0和 时位置时（图4
变速器或分动器输出轴与驱动桥输入轴之间普遍采用十字轴万向传 动轴。在转向驱动桥中，多采用等速万向传动轴。
第二节 万向节结构方案分析
万向节分为刚性万向节和挠性万向节。
刚性万向节可分为不等速万向节（如十字轴式）、准等速万向节 （如双联式、凸块式、三销轴式等）和等速万向节（如球叉式、球笼式
等）。
不等速万向节是指万向节连接的两轴夹角大于零时，输出轴和输入 轴之间以变化的瞬时角速度比传递运动的万向节。
图4-5 十字轴万向节的力偶矩
1 = b) 1 = /2， 1 =3 /2 a) 1 =0，
当主动叉 1 处于 /2和3 /2位置时 （图4-5b），同理可知 T2=0，主 动叉上的附加弯矩T1' =T1tanα。 分析可知，附加弯矩的大小是 在零与上述两最大值之间变化，其 变化周期为 ，即每一转变化两次。 附加弯矩可引起与万向节相连零部 件的弯曲振动，可在万向节主、从 动轴支承上引起周期性变化的径向 载荷，从而激起支承处的振动。因 此，为了控制附加弯矩，应避免两 轴之间的夹角过大。
万向传动轴设计说明书
万向传动轴设计说明书万向传动轴设计1.1概述...............................................................021.1结构方案选择...................................................031.2计算传动轴载荷................................................041.3十字轴万向节设计.............................................051.4传动轴强度校核................................................071.5传动轴转速校核及安全系数.................................071.6参考文献 (09)万向传动轴通常就是由万向节、传动轴和中间车轴共同组成。
主要用作在工作过程中相对边线不断发生改变的两根轴间传达转矩和转动运动。
万向传动轴设计应当满足用户如下基本建议：1.保证所连接的两根轴相对位置在预计范围内变动时，能可靠地传递动力。
2.确保所相连接两轴尽可能SWEEPS运转。
3.由于万向节夹角而产生的附加载荷、振动和噪声应在允许范围内。
4.传动效率高，使用寿命短，结构直观，生产便利，修理难等。
变速器或分动器输入轴与驱动桥输出轴之间广泛使用十字轴万向传动轴。
在转为驱动桥中，多使用SWEEPS万向传动轴。
当后驱动桥为单一制的弹性，使用万向传动轴。
1.传动轴与十字轴万向节设计要求1.1结构方案挑选十字轴万向节结构简单，强度高，耐久性好，传动效率高，生产成本低，但所连接的两轴夹角不宜太大。
当夹角增加时，万向节中的滚针轴承寿命将下降。
普通的十字轴式万向节主要由主动叉，从动叉，十字轴，滚针轴承及轴向定位件和橡胶封件等共同组成。
1.组成：由主动叉、从动叉、十字轴、滚针轴承、轴向定位件和橡胶密封件组成2.特点：结构直观、强度低、耐久性不好、传动效率高、成本低，但夹角不必过小。
万向节和传动轴设计
万向节传动的运动分析
主动轴转矩T1 和从动轴转矩T2 之间关系
万向节和传动轴设计
万向节传动的运动分析
十字轴万向节约的力偶矩平衡
T1 和T2 外万向节十字轴上还作用有另外的 力偶矩Ts- 附加弯矩又称为二阶弯矩
万向节和传动轴设计
4.2.2双万向节传动
为使处于同一个平面内的 输出轴与输入轴等速旋转 在汽车传动系中常采用双 万向节传动。常采用的方 案其共同的特点： 1 与传动轴相连的两个万 向节叉布置在同一平面内 2 两万向节与传动轴的夹 角相等 在这样布置的情况下可以 保证等角速传动
万向节传动的运动分析
万向节和传动轴设计
两种通常采用的双万向 节传动方案中附加弯 矩的影响
两万向节叉所受的附加弯矩 相互平衡但造成传动轴的弹 性弯曲变形从而引起传动轴 弯曲振动
附加弯矩方向相同不能彼此 相互平衡，因此对两端的十 字轴产生大小相等方向相反 的径向力F ， F作用在滚针轴 承上并在输入轴和输出轴的 支承上引起反力此外传动轴 还要发生弹性变形
万向节和传动轴设计
4.1概述 4.2万向节传动的运动分析 4.3万向节设计 4.4传动轴设计 4.5中间支承
Hale Waihona Puke 主要内容万向节和传动轴设计
中间支承
橡胶元件能吸收传动轴的振动，允许中间传 动轴线相对车架运动。这种弹性中间支承不 能传递轴向力主要承受径向力，这些径向力 主要是由传动轴不平衡偏心引起的，另外万 向节上的附加弯矩也引起径向力，这些径向 力是变化的，有些每转变化一次（传动轴的 不平衡偏心引起的径向力），另一些每转变 化两次（万向节上附加弯矩引起的径向力） 当这些激振力的频率与弹性中间支承悬置质 量的固有频率重合时便会发生共振
汽车设计▲4【第四章】 万向传动轴设计
1. 组成
第二节 万向节结构方案分析
一、十字轴式万向节
1. 组成 主、从动叉、十字轴、滚针轴承及其轴向定位件、橡胶密 封件。
2. 滚针轴承的轴向定位方式
第二节 万向节结构方案分析
一、十字轴式万向节
2.滚针轴承的轴向定位方式
定位方式 特点
零件数 结构 质量 拆装 工作
制造工艺 十字轴轴向窜动※
Northeast Forestry University
汽车设计
第四章 万向传动轴设计
交通学院 《汽车设计》教研组
Northeast Forestry University
第一节 概述 第二节 万向节结构方案分析 第三节 万向传动的运动和受力分析 第四节 万向节的设计计算 第五节 传动轴结构分析与设计 第六节 中间支承结构分析与设计
3.特点
优点：十字轴万向节结构简单，强度高， 耐久性好，传动效率高，生产成本低。
缺点：但所连接的两轴夹角不宜过大，当 夹角由4°增至16°时，十字轴万向节滚针 轴承寿命约下降至原来的1/4。
第二节 万向节结构方案分析
二、准等速万向节
1. 双联式万向节 双联式万向节是由两
个十字轴万向节组合而成 。为了保证两万向节连接 的轴工作转速趋于相等， 可设有分度机构。偏心十 字轴双联式万向节取消了 分度机构，也可确保输出 轴与输入轴接近等速。
第二节 万向节结构方案分析
三、等速万向节
1.球叉式万向节
（1）圆弧槽滚道型
第二节 万向节结构方案分析
三、等速万向节
第二节 万向节结构方案分析
二、准等速万向节
2. 凸块式万向节
第二节 万向节结构方案分析
二、准等速万向节
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摘要本毕业设计的任务是对解放CA1140型货车进行万向传动装置的设计、研究。
在指导老师的细心指导下，通过对汽车万向传动装置的了解，进一步进行万向传动装置的设计。
通过实际的市场调查和客观的实际观察，全面了解万向传动装置的结构，充分了解到万向传动装置的工作原理与意义，及其在汽车行驶中的重要作用。
在汽车的正常工作中，是一个必不缺少的部件，也是一个不可替代的关键部件。
对于万向传动装置的研究，有很大的发展空间，具有相当大的研究意义。
在充分与指导老师讨论、研究后，故选此课题。
在进行设计任务时，分析了万向传动装置类型的，根据题目所要求的原始数据要求，确定了所选用万向传动轴的种类。
在初定各个部件的相关尺寸后，根据要求进行了计算和校核，确定了所设计部件的尺寸和参数，并选择了零部件的材料。
关键字：万向节,传动轴，强度，计算，校核ABSTRACTThis graduation task is on the Jiefang CA1140 type trucks for universal transmission design. In the instructor's careful guidance, through the automotive universal drive unit, further universal design of the drive shaft. Through actual market research and objective observations, a comprehensive understanding of the structure of universal drive shaft to fully understand the universal drive unit works and significance, and its vehicle. In the car's work, is a not missing parts, is a key part. For the study of universal drive shaft, have a high potential for growth, with considerable significance. In fully and instructor to discuss, study, this issue.The design task, analyzed the universal transmission device type, under the title the required raw data requirements, decide to choose the kind of universal drive shaft. In various parts of the associated YTC sizes depending on the requirements for the calculation and check, determine the design part of dimensions and parameters, and selected parts of the material.Keywords：Universal joint, Transmission shaft, Strength,Calculation, Check目录摘要 (I)Abstract (II)第1章绪论 (1)1.1 选题的目的和意义 (1)1.2 国内外研究现状和发展趋势 (2)第 2 章设计方案选择 (4)2.1 万向传动装置基本组成的选择 (4)2.2 万向节类型的选择 (4)2.3 十字轴式万向节结构方案分析 (5)2.4 十字轴万向节总成尺寸的确定与强度校核 (5)2.5 中间支承结构分析与设计 (6)2.6 本章小结 (6)第3章万向传动轴总成的设计 (7)3.1 万向传动轴总体概述及传动布置型式的选择 (7)3.2 传动轴断面尺寸的确定与强度校核 (8)3.2.1传动轴的运动分析 (8)3.2.2传动轴的临界转速 (11)3.2.3传动轴管内外径确定 (12)3.2.4传动轴扭矩强度校核 (13)3.3 连接花键的设计...........................................................................14 3.3.1主传动轴滑动花键的设计 (14)3.3.2中间传动轴连接花键的设计 (18)3.4本章小结 (20)第4章万向节总成的设计 (21)4.1 万向节类型的选择 (21)4.2 十字轴式万向节的结构分析 (22)4.2.1十字轴式万向节的结构方案分析 (22)4.2.2十字轴式万向节传动不等速性分析 (23)4.3 万向节的运动和受力分析 (24)4.3.1 单十字轴万向节的运动和附加弯曲力偶矩的分析 (24)4.3.2 双十字轴万向节传动 (26)4.3.3 多十字轴万向节传动 (27)4.4 万向节总成主要参数的确定与强度校核 (28)4.4.1 十字轴 (28)4.4.2 十字轴万向节的滚针轴承 (31)4.4.3 十字轴万向节的传动效率 (34)4.5 连接元件的设计 (35)4.5.1 连接螺栓 (35)4.5.2 万向节叉 (36)4.6 十字轴总成的润滑 (38)4.7 本章小结 (39)第5章中间支承总成的设计 (40)5.1 中间支承的结构分析与选择 (40)5.2 轴承的选取与校核 (41)5.3 本章小结 (43)结论 (44)参考文献 (45)致谢 (46)附录 (47)第1章绪论1.1选题的目的和意义在重型货车万向传动装置的设计工作中，应充分克服传动效率低、传动部件寿命过短等方面的缺点，吸取在以往设计工作中的教训，大胆开阔视野，充分发挥我们的设计创新能力，利用现有的先进设备，并争取引进更先进的硬件与软件技术，努力与国际接轨，争取开发一条能耗低、低成本、高效率、可靠性高的研究路线。
同时在降低成本与售价的同时，必须以保证整车性能质量水平为前提，只能提高，不能降低。
降低成本与售价，一方面通过改进设计，简化结构，减少零件，降好自重与材料消耗，另一方面尊通过改善经营管理模式，提高效率，把人员减至最少，让资金周转最快。
在设计过程中保证所连接的两轴相对位置在预计范围内变动时，能可靠传动扭矩。
保证所连接的两轴能均匀旋转，使夹角变化引起的动载荷在允许范围内。
传动效率高、寿命长、结构简单、制造方便。
变速器或分动器输出轴与驱动桥输入轴之间普遍采用十字轴万向传动轴。
在转向驱动桥中，多采用等速万向传动轴。
当后驱动桥为独立的弹性元件，采用万向传动装置。
同时也为了综合运用“汽车构造”，“汽车理论”，“汽车设计”等设计专用知识，学习查阅和应用国家标准，培养按国家标准设计应用系统的习惯，熟练掌握汽车结构设计的方法和特点，尤其是万向传动装置设计的方法和特点，为进一步掌握万向传动装置结构设计的一般步骤打下坚实基础。
如何最优最好的把万向传动装置设计好是我们汽车人需要面对的问题，而其中的基础技术，专利水平则是更需要大力提高的，如果解决重型货车万向传动装置的技术瓶颈，将会大大提高我国的汽车技术水平，不在受制于外国，走自主发展的道路。
在当前我国汽车工业还处于以技术引进，加工制造为主的阶段，这要求我们在设计时既要具有前瞻性，又要与实际情况相结合。
要有自主开发的能力与信心，以更扎实的理论基础，更专业的基础知识，更强的动手实践能力，更高的综合素质来完实现设计的最终完成。
通过毕业设计来强化我们对基本知识和基本技能的理解和掌握,培养学生收集资料和调查研究的能力,一定的方案比较、论证的能力,一定的理论分析与设计运算能力,进一步提高应用计算机绘图的能力以及设计计算能力。
同时通过重型货车万向传动装置的设计,培养我们综合运用所学知识设计汽车整车及零部件的能力,使我们能熟练掌握重型货车万向传动装置的设计过程；掌握资料的收集和分析、相关参数标准的选择和运用；掌握参数的确定、万向传动装置的布置和计算、设计方案的选择、装配图，零件图的绘制以及设计答辩的全过程。
另外对培养我们独立思考问题和解决问题的能力有着极大的帮助,为今后工作做好技术储备,都具有十分重要意义。
1.2国内外研究现状和发展趋势当今，汽车万向传动装置一般由万向节和传动轴组成，有时还需加装中间支承。
主要是实现汽车上任何一对轴线相交且相对位置经常变化的转轴之间的动力传递。
万向传动装置除用于汽车的传动系统外，还可用于动力输出装置和转向操纵装置。
万向传动装置设计的合理与否直接影响传动系的传动性能。
选用与布置的不当会给传动系增添不必要的和设计未能估算在内的附加动负荷，可能导致传动系不能正常运转和早期损坏，只有合理的设计，才能保证汽车在各种工况和路面条件情况下可靠的传递动力。
并且汽车万向传动装置是汽车底盘传动系的主要总成之一，在工作中承受着巨大的转矩和动负荷。
经长期使用后，技术状况会发生变化，从而将直接影响发动机动力的传递，降低传动效率，加剧燃料消耗，加速轮胎磨损，同时还会影响变速器和驱动桥的正常工作。
万向传动装置的类型可分为闭式和开式两种。
闭式万向传动装置采用单万向节,传动轴被封闭在套管中,套管与车架做球铰连接,而与驱动桥固定连接。
其最大特点是传动着外壳作为推力管来传递汽车的纵向力,从而使传动轴外壳起到了悬架系统导向机构中纵向摆臂的作用,这对于其后悬架拆用螺旋弹簧作为弹性元件是十分必要的。
而开式万向传动装置结构简单,重量轻,现代汽车广泛应用开式万向传动装置。
根据在扭转方向是否有明显的弹性，万向节分为刚性万向节和挠性万向节。
刚性万向节是靠零件的铰链式连接传递动力，又分成不等速万向节，准等速万向节和等速万向节；挠性万向节是靠弹性零件传递动力的，具有缓冲减振作用。
而万向传动装置则是重型货车的关键部件之一，也是汽车国产化技术难度较大的部件之一，没有高技术的设备是很难达到要求的。
它是汽车前后动力的传动装置，是汽车正常行驶不可或缺的一部分。
随着汽车工业100多年的发展历史，万向传动轴的设计形式也得到了很快的发展。
目前，国内只有少数合资企业能够具备这样的生产能力，多数国内企业是在根据国外的样件进行开发生产，基本上没有自主的设计开发能力。
主要问题是制造门槛低，技术含量要求不高，制造水平参差不齐。
重型货车的配置几乎都没达到皮卡的水平，绝大多数功率还不到350N·m，排放高，燃油经济性差。
而国外重型卡车不仅技术含量很高，甚至有的还高于乘用车水平，同时具备大功率，低排放和比较出色的燃油经济性。
