磁珠、电感和零欧电阻的区别

电感和磁珠的区别与联系

电感与磁珠区别:1.电感是储能元件，而磁珠是能量转换（消耗）器件。

电感和磁珠都可以用于滤波，但是机理不一样。

电感滤波是将电能转化为磁能，磁能将通过两种方式影响电路：一种方式是重新转换回电能，表现为噪声；一种方式是向外部辐射，表现为EMI（电磁干扰）。

而磁珠是将电能转换为热能，不会对电路构成二次干扰。

2.电感在低频段滤波性能较好，但在50MHz以上的频段滤波性能较差；磁珠利用其电阻成分能充分地利用高频噪声，并将之转换为热能已达到彻底消除高频噪声的目的。

3.从EMC（电磁兼容）的层面说，由于磁珠能将高频噪声转换为热能，因此具有非常好的抗辐射功能，是常用的抗EMI器件，常用于用户接口信号线滤波、单板上高速时钟器件的电源滤波等。

4.电感和电容构成低通滤波器时，由于电感和电容都是储能器件，因此两者的配合可能产生自激；磁珠是耗能器件，与电容协同工作时，不会产生自激。

5.电源用电感的额定电流相对较大，因此，电感常用于需要通过大电流的电源电路上，如用于电源模块滤波；而磁珠一般仅用于芯片级电源滤波（不过，目前市场上已经出现了大额定电流的磁珠）。

6.磁珠和电感都具有直流电阻，磁珠的直流电阻相对于同样滤波性能的电感更小一些，因此用于电源滤波时，磁珠上的压降更小。

7.用于滤波时，电感的工作电流小于额定电流，否则，电感不一定会损坏，但是电感值会出现偏差。

电感与磁珠相同点:1.额定电流。

当电感的额定电流超过其额定电流时，电感值将迅速减小，但电感器件未必损坏；而磁珠的工作电流超过其额定电流时，将会对磁珠造成损伤。

2.直流电阻。

用于电源线路时，线路上存在一定的电流，如果电感或磁珠本身的直流电阻较大，则会产生一定压降。

因此选型中，都要求选择直流电阻小的器件。

3.频率特性曲线。

电感和磁珠的厂家资料都附有器件频率特性曲线图。

在选型中，需仔细参考这些曲线，以选择合适的器件。

应用时，注意其谐振频率。

磁珠的选型由磁珠的阻抗特性曲线可知：转换频率点以下，磁珠体现电感性，转换频率点以上，磁珠体现电阻性。

电感和磁珠的什么联系与区别

电感和磁珠的什么联系与区别1. 磁珠主要用于高频隔离，抑制差模噪声等。

2. 电感是储能组件，而磁珠是能量转换（消耗）器件电感多用于电源滤波回路，磁珠多用于信号回路，用于EMC对策磁珠主要用于抑制电磁辐射干扰，而电感用于这方面则侧重于抑制传导性干扰。

两者都可用于处理EMC、EMI问题。

磁珠是用来吸收超高频信号，象一些RF电路，PLL，振荡电路，含超高频存储器电路（DDR SDRAM，RAMBUS等）都需要在电源输入部分加磁珠，而电感是一种蓄能组件，用在LC振荡电路，中低频的滤波电路等，其应用频率范围很少超过错50M HZ。

地的连接一般用电感，电源的连接也用电感，而对信号线则采用磁珠。

3. 详细论述：在电子设备的PCB板电路中会大量使用感性组件和EMI滤波器组件。

这些组件包括片式电感和片式磁珠，以下就这两种器述并分析他们的普通应用场合以及特殊应用场合。

表面贴装组件的好处在于小的封装尺寸和能够满足实际空间的要求。

除力以及其它类似物理特性不同外，通孔接插件和表面贴装器件的其它性能特点基本相同。

1. 片式电感：在需要使用片式电感的实现以下两个基本功能：电路谐振和扼流电抗。

谐振电路包括谐振发生电路，振荡电路，时钟电路，脉冲电路，波形发生电路还包括高Q带通滤波器电路。

要使电路产生谐振，必须有电容和电感同时存在于电路中。

在电感的两端存在寄生电容，这是由于电极之间的铁氧体本体相当于电容介质而产生的。

在谐振电路中，电感必须具有高Q，窄的电感偏差，稳定的温度系数，才能达到谐振电路窄带，低的频率温度漂移的要求。

高Q电路具有尖锐的谐振峰值。

窄的电感偏置保证谐振频率偏差尽量小。

稳定的温度系数保证谐振电路稳定的温度变化特性。

电感构造：标准的径向引出电感和轴向引出电感以及片式电感的差异仅仅在于封装不一样。

电感结构包括介质材料（一般为氧化铝陶瓷材料）上绕制线圈，或者空心线圈以及铁磁性材料上绕制线圈。

应用：l 在功率应用场合，作为扼流圈使用时，电感的主要关注参数是直流电阻（DCR）,额定电流，和低Q值。

电感和磁珠的区别

一、磁珠的原理磁珠的主要原料为铁氧体。

铁氧体是一种立方晶格结构的亚铁磁性材料。

铁氧体材料为铁镁合金或铁镍合金，它的制造工艺和机械性能与陶瓷相似，颜色为灰黑色。

电磁干扰滤波器中经常使用的一类磁芯就是铁氧体材料，许多厂商都提供专门用于电磁干扰抑制的铁氧体材料。

这种材料的特点是高频损耗非常大，具有很高的导磁率，它可以是电感的线圈绕组之间在高频高阻的情况下产生的电容最小。

对于抑制电磁干扰用的铁氧体，最重要的性能参数为磁导率μ和饱和磁通密度Bs。

磁导率μ可以表示为复数，实数部分构成电感，虚数部分代表损耗，随着频率的增加而增加。

因此，它的等效电路为由电感L和电阻R组成的串联电路，L和R都是频率的函数。

当导线穿过这种铁氧体磁芯时，所构成的电感阻抗在形式上是随着频率的升高而增加，但是在不同频率时其机理是完全不同的。

在低频段，阻抗由电感的感抗构成，低频时R很小，磁芯的磁导率较高，因此电感量较大，L起主要作用，电磁干扰被反射而受到抑制，并且这时磁芯的损耗较小，整个器件是一个低损耗、高Q特性的电感，这种电感容易造成谐振因此在低频段，有时可能出现使用铁氧体磁珠后干扰增强的现象。

在高频段，阻抗由电阻成分构成，随着频率升高，磁芯的磁导率降低，导致电感的电感量减小，感抗成分减小但是，这时磁芯的损耗增加，电阻成分增加，导致总的阻抗增加，当高频信号通过铁氧体时，电磁干扰被吸收并转换成热能的形式耗散掉。

铁氧体抑制元件广泛应用于印制电路板、电源线和数据线上。

如在印制板的电源线入口端加上铁氧体抑制元件，就可以滤除高频干扰。

铁氧体磁环或磁珠专用于抑制信号线、电源线上的高频干扰和尖峰干扰，它也具有吸收静电放电脉冲干扰的能力。

两个元件的数值大小与磁珠的长度成正比，而且磁珠的长度对抑制效果有明显影响，磁珠长度越长抑制效果越好。

二、磁珠和电感的区别电感是储能元件，而磁珠是能量转换（消耗）器件。

电感多用于电源滤波回路，侧重于抑止传导性干扰；磁珠多用于信号回路，主要用于EMI方面。

零欧电阻和磁珠及电感的区别

0欧姆电阻磁珠电感电阻标值为0欧姆的电阻为0欧电阻。

0欧电阻是蛮有用的。

大概有以下几个功能：①做为跳线使用。

这样既美观，安装也方便。

②在数字和模拟等混合电路中，往往要求两个地分开，并且单点连接。

我们可以用一个0欧的电阻来连接这两个地，而不是直接连在一起。

这样做的好处就是，地线被分成了两个网络，在大面积铺铜等处理时，就会方便得多。

附带提示一下，这样的场合，有时也会用电感或者磁珠等来连接。

③做保险丝用。

由于PCB上走线的熔断电流较大，如果发生短路过流等故障时，很难熔断，可能会带来更大的事故。

由于0欧电阻电流承受能力比较弱（其实0欧电阻也是有一定的电阻的，只是很小而已），过流时就先将0欧电阻熔断了，从而将电路断开，防止了更大事故的发生。

有时也会用一些阻值为零点几或者几欧的小电阻来做保险丝。

不过不太推荐这样来用，但有些厂商为了节约成本，就用此将就了。

④为调试预留的位置。

可以根据需要，决定是否安装，或者其它的值。

有时也会用*来标注，表示由调试时决定。

⑤作为配置电路使用。

这个作用跟跳线或者拨码开关类似，但是通过焊接固定上去的，这样就避免了普通用户随意修改配置。

通过安装不同位置的电阻，就可以更改电路的功能或者设置地址。

磁珠磁珠专用于抑制信号线、电源线上的高频噪声和尖峰干扰，还具有吸收静电脉冲的能力。

磁珠是用来吸收超高频信号，像一些RF电路，PLL，振荡电路，含超高频存储器电路（DDR SDRAM，RAMBUS等）都需要在电源输入部分加磁珠，而电感是一种蓄能元件，用在LC振荡电路，中低频的滤波电路等，其应用频率范围很少超过 50MHZ。

磁珠的功能主要是消除存在于传输线结构（电路）中的RF噪声，RF能量是叠加在直流传输电平上的交流正弦波成分，直流成分是需要的有用信号，而射频RF能量却是无用的电磁干扰沿着线路传输和辐射（EMI）。

要消除这些不需要的信号能量，使用片式磁珠扮演高频电阻的角色（衰减器），该器件允许直流信号通过，而滤除交流信号。

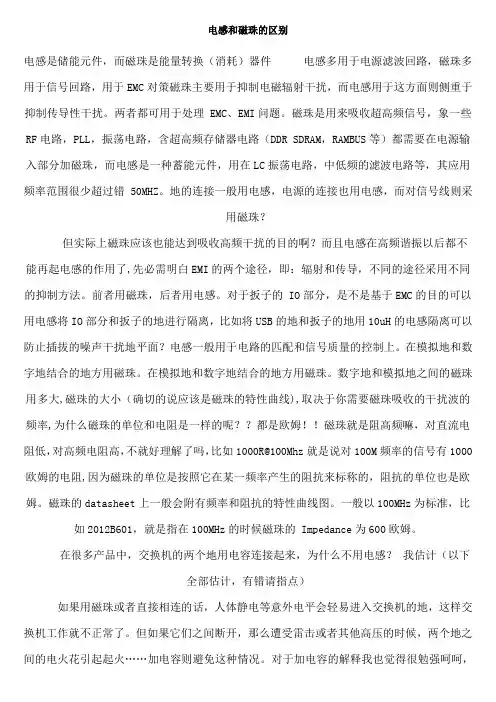

电感和磁珠的区别

电感和磁珠的区别电感是储能元件，而磁珠是能量转换（消耗）器件电感多用于电源滤波回路，磁珠多用于信号回路，用于EMC对策磁珠主要用于抑制电磁辐射干扰，而电感用于这方面则侧重于抑制传导性干扰。

两者都可用于处理 EMC、EMI问题。

磁珠是用来吸收超高频信号，象一些RF 电路，PLL，振荡电路，含超高频存储器电路（DDR SDRAM，RAMBUS等）都需要在电源输入部分加磁珠，而电感是一种蓄能元件，用在LC振荡电路，中低频的滤波电路等，其应用频率范围很少超过错 50MHZ。

地的连接一般用电感，电源的连接也用电感，而对信号线则采用磁珠？但实际上磁珠应该也能达到吸收高频干扰的目的啊？而且电感在高频谐振以后都不能再起电感的作用了,先必需明白EMI的两个途径，即：辐射和传导，不同的途径采用不同的抑制方法。

前者用磁珠，后者用电感。

对于扳子的 IO部分，是不是基于EMC的目的可以用电感将IO部分和扳子的地进行隔离，比如将USB的地和扳子的地用10uH的电感隔离可以防止插拔的噪声干扰地平面？电感一般用于电路的匹配和信号质量的控制上。

在模拟地和数字地结合的地方用磁珠。

数字地和模拟地之间的磁珠用多大,磁珠的大小（确切的说应该是磁珠的特性曲线),取决于你需要磁珠吸收的干扰波的频率,为什么磁珠的单位和电阻是一样的呢？？都是欧姆！！磁珠就是阻高频嘛，对直流电阻低，对高频电阻高，不就好理解了吗，比如1000R@100Mhz就是说对100M频率的信号有1000欧姆的电阻,因为磁珠的单位是按照它在某一频率产生的阻抗来标称的，阻抗的单位也是欧姆。

磁珠的datasheet上一般会附有频率和阻抗的特性曲线图。

一般以100MHz为标准，比如2012B601，就是指在100MHz的时候磁珠的 Impedance为600欧姆。

在很多产品中，交换机的两个地用电容连接起来，为什么不用电感？我估计（以下全部估计，有错请指点）如果用磁珠或者直接相连的话，人体静电等意外电平会轻易进入交换机的地，这样交换机工作就不正常了。

电感与磁珠的区别

电感与磁珠的区别磁珠由氧磁体组成，电感由磁心和线圈组成，磁珠把交流信号转化为热能，电感把交流存储起来，缓慢的释放出去。

磁珠对高频信号才有较大阻碍作用，一般规格有100欧/100mMHZ ,它在低频时电阻比电感小得多。

电感的等效电阻可有Z=2X3.14xf 来求得。

铁氧体磁珠(Ferrite Bead) 是目前应用发展很快的一种抗干扰元件，廉价、易用，滤除高频噪声效果显著。

在电路中只要导线穿过它即可（我用的都是象普通电阻模样的，导线已穿过并胶合，也有表面贴装的形式，但很少见到卖的）。

当导线中电流穿过时，铁氧体对低频电流几乎没有什么阻抗，而对较高频率的电流会产生较大衰减作用。

高频电流在其中以热量形式散发，其等效电路为一个电感和一个电阻串联，两个元件的值都与磁珠的长度成比例。

磁珠种类很多，制造商应提供技术指标说明，特别是磁珠的阻抗与频率关系的曲线。

有的磁珠上有多个孔洞，用导线穿过可增加元件阻抗（穿过磁珠次数的平方），不过在高频时所增加的抑制噪声能力不可能如预期的多，而用多串联几个磁珠的办法会好些。

铁氧体是磁性材料，会因通过电流过大而产生磁饱和，导磁率急剧下降。

大电流滤波应采用结构上专门设计的磁珠，还要注意其散热措施。

铁氧体磁珠不仅可用于电源电路中滤除高频噪声（可用于直流和交流输出），还可广泛应用于其他电路，其体积可以做得很小。

特别是在数字电路中，由于脉冲信号含有频率很高的高次谐波，也是电路高频辐射的主要根源，所以可在这种场合发挥磁珠的作用。

铁氧体磁珠还广泛应用于信号电缆的噪声滤除。

以常用于电源滤波的HH-1H3216-500为例，其型号各字段含义依次为：HH 是其一个系列，主要用于电源滤波，用于信号线是HB系列；1 表示一个元件封装了一个磁珠，若为4则是并排封装四个的；H 表示组成物质，H、C、M为中频应用（50－200MHz），T低频应用（<50MHz），S高频应用（>200MHz）；3216 封装尺寸，长3.2mm，宽1.6mm，即1206封装；500 阻抗（一般为100MHz时），50 ohm。

磁珠和电感的区别

磁珠和电感的区别磁珠由氧磁体组成，电感由磁芯和线圈组成，磁珠把交流信号转化为热能，电感把交流存储起来，缓慢的释放出去，因此说电感是储能元件，而磁珠是能量转换(消耗)器件。

电感多用于电源滤波回路，磁珠多用于信号回路，磁珠主要用于抑制电磁辐射干扰，而电感用于这方面则侧重于抑制传导性干扰。

两者都可用于处理EMC、EMI问题。

磁珠是用来吸收超高频信号，例如一些RF电路、PLL、振荡电路、含超高频存储器电路(DDR SDRAM，RAMBUS等)都需要在电源输入部分加磁珠，而电感是一种蓄能元件，用在LC振荡电路、中低频的滤波电路等，其应用频率范围很少超过50MHZ。

地的连接一般用电感，电源的连接也用电感，而对信号线则常采用磁珠。

片式磁珠与片式电感片式电感在电子设备的PCB板电路中会大量使用感性元件和EMI滤波器元件，这些元件包括片式电感和片式磁珠。

在需要使用片式电感的场合，要求电感实现以下两个基本功能：电路谐振和扼流电抗。

谐振电路包括谐振发生电路、振荡电路、时钟电路、脉冲电路、波形发生电路等。

谐振电路还包括高Q带通滤波器电路。

要使电路产生谐振，必须有电容和电感同时存在于电路中。

在电感的两端存在寄生电容，这是由于器件两个电极之间的铁氧体本体相当于电容介质而产生的。

在谐振电路中，电感必须具有高品质因素Q，窄的电感偏差，稳定的温度系数，才能达到谐振电路窄带，低的频率温度漂移的要求。

高Q电路具有尖锐的谐振峰值。

窄的电感偏置保证谐振频率偏差尽量小。

稳定的温度系数保证谐振频率具有稳定的温度变化特性。

标准的径向引出电感和轴向引出电感以及片式电感的差异仅仅在于封装不一样。

电感结构包括介质材料(通常为氧化铝陶瓷材料)上绕制线圈，或者空心线圈以及铁磁性材料上绕制线圈。

在功率应用场合，作为扼流圈使用时，电感的主要参数是直流电阻(DCR，定义为元件在没有交流信号下的直流电阻)、额定电流和低Q值。

当作为滤波器使用时，希望宽的带宽特性，因此并不需要电感的高Q特性，低的直流电阻(DCR)可以保证最小的电压降。

电路图识别之磁珠和电感的区别篇

电路图识别之磁珠和电感的区别篇可能一些新的朋友在刚看维修MP3技术资料时或电路图时常会看到磁珠这个词，可在网上粗略一查，好像他和电感差不多，其实则不然下面我就说一下他们之间的区别：磁珠的作用要从其结构来着手分析，磁珠的结构可以看成一个电阻和电感的串接（许多人容易把它和电感混淆，它和电感的区别就在于多了电阻的分量）。

其作用主要是在高频率下利用电感成分反射噪声，利用电阻成分把噪音转换成热量，由此达到抑制噪声的作用。

使用方法比较简单，直接插入信号线、电源线中就可以通过吸收、反射来实现抑制噪声和执行EMC对策的功能。

电感的作用:储能、滤波、阻抗、扼流、谐振和变压的作用。

电阻器识别电阻电阻，用符号R表示。

其最基本的作用就是阻碍电流的流动。

衡量电阻器的两个最基本的参数是阻值和功率。

阻值用来表示电阻器对电流阻碍作用的大小，用欧姆表示。

除基本单位外，还有千欧和兆欧。

功率用来表示电阻器所能承受的最大电流，用瓦特表示，有1/16W，1/8W，1/4W，1/2W，1W，2W等多种，超过这一最大值，电阻器就会烧坏。

根据电阻器的制作材料不同，有水泥电阻（制作成本低，功率大，热噪声大，阻值不够精确，工作不稳定），碳膜电阻，金属膜电阻（体积小，工作稳定，噪声小，精度高）以及金属氧化膜电阻等等。

根据其阻值是否可变可分为微调电阻，可调电阻，电位器等。

可调电阻（电位器）电路符号如下：电阻在标记它的值的方法是用色环标记法。

它的识别方法如下：色别第一位色环（电阻值的第一位）第二位色环（电阻值的第二位）第三位色环（乘10的倍数）第四位色环（表误差）棕1110--红2 2 100 --橙3 3 1000 --黄4 4 10000 --绿5 5 100000 --蓝6 6 1000000 --紫7 7 10000000 --灰8 8 100000000 --白9 9 1000000000 --黑0 0 1 --金-- -- 0.1 +-0.05银-- -- 0.01 +-0.1无色-- -- -- +-0.2电容，用符号C表示。

电感和磁珠的区别及应用场合和作用

电感和磁珠的区别及应用场合和作用磁珠由氧磁体组成，电感由磁心和线圈组成，磁珠把交流信号转化为热能，电感把交流存储起来，缓慢的释放出去。

磁珠对高频信号才有较大阻碍作用，一般规格有100欧/100mMHZ ,它在低频时电阻比电感小得多。

电感的等效电阻可有Z=2X3.14xf 来求得。

铁氧体磁珠(Ferrite Bead) 是目前应用发展很快的一种抗干扰元件，廉价、易用，滤除高频噪声效果显著。

在电路中只要导线穿过它即可（我用的都是象普通电阻模样的，导线已穿过并胶合，也有表面贴装的形式，但很少见到卖的）。

当导线中电流穿过时，铁氧体对低频电流几乎没有什么阻抗，而对较高频率的电流会产生较大衰减作用。

高频电流在其中以热量形式散发，其等效电路为一个电感和一个电阻串联，两个元件的值都与磁珠的长度成比例。

磁珠种类很多，制造商应提供技术指标说明，特别是磁珠的阻抗与频率关系的曲线。

有的磁珠上有多个孔洞，用导线穿过可增加元件阻抗（穿过磁珠次数的平方），不过在高频时所增加的抑制噪声能力不可能如预期的多，而用多串联几个磁珠的办法会好些。

铁氧体是磁性材料，会因通过电流过大而产生磁饱和，导磁率急剧下降。

大电流滤波应采用结构上专门设计的磁珠，还要注意其散热措施。

铁氧体磁珠不仅可用于电源电路中滤除高频噪声（可用于直流和交流输出），还可广泛应用于其他电路，其体积可以做得很小。

特别是在数字电路中，由于脉冲信号含有频率很高的高次谐波，也是电路高频辐射的主要根源，所以可在这种场合发挥磁珠的作用。

铁氧体磁珠还广泛应用于信号电缆的噪声滤除。

以常用于电源滤波的HH-1H3216-500为例，其型号各字段含义依次为：HH 是其一个系列，主要用于电源滤波，用于信号线是HB系列；1 表示一个元件封装了一个磁珠，若为4则是并排封装四个的；H 表示组成物质，H、C、M为中频应用（50－200MHz），T低频应用（<50MHz），S高频应用（>200MHz）；；装封1206即，1.6mm宽，3.2mm长，寸尺装封3216500 阻抗（一般为100MHz时），50 ohm。

谈一下电感与磁珠的区别.

谈一下电感与磁珠的区别.
前面几篇有关磁珠的博文发表后，有读者留言让谈一下电感与磁珠的区别.。

本人也看了几篇写电感和磁珠的文章，认为还是有必要写一下，使读者对两者的异同有更深入的了解。

(相关阅读：EMC磁珠到底有什么特性?) 磁珠已经在前面的博文里作了较详细的说明，相信大家对磁珠应该有一些了解，这里就先从电感谈起。

电感是由包括电阻、电容在内的三个最常用的无源元件之一。

功能上主要作为电源转换电路中的储能元件、射频电路中感性负载和噪声滤波器元件应用。

电感器从生产工艺上分类主要有绕线式、薄膜和叠层电感;从结构上分为屏蔽和非屏蔽电感;从安装方式主要分为表面贴SMT和穿孔两类;从应用上主要有低频信号、功率和射频电感等;从材料上主要有磁性和非磁性材料，其中磁性材料有铁氧体，铁基磁粉芯等，非磁性材料主要有非磁性陶瓷等，其中铁氧体和铁基磁粉芯电感主要应用于低中高频，非磁性陶瓷电感主要用于射频应用。

电感的技术指标主要包括电感量L，直流电阻DCR，饱和电流Isat和温升电流Irms，自谐振频率SRF和品质因数Q等。

这里需要说明的是饱和电流的定义。

当电感上流过的电流逐渐增大时，磁芯会逐渐进入饱和状态，电感值会逐渐下降。

当磁芯完全饱和时，电感值会下降到相当于空心绕线的很小的感值。

饱和电流通常的定义为当电感下降20% 时的电流值。

如下图所示的电感，饱和电流Isat值为3.6A左右。

有些厂家会把饱和电流定义为电感下降10%或30%。

在选择不同厂家电感进行比较时需要注意这一点。

电感的温升电流Irms是指当电感工作时，电感的温度上升较周围环境温。

电感和磁珠的区别及应用场合和作用

电感和磁珠的区别及应用场合和作用磁珠由氧磁体组成，电感由磁心和线圈组成，磁珠把交流信号转化为热能，电感把交流存储起来，缓慢的释放出去。

磁珠对高频信号才有较大阻碍作用，一般规格有100欧/100MHZ ,它在低频时电阻比电感小得多。

电感的等效电阻可有Z=2X3.14xf 来求得。

铁氧体磁珠(Ferrite Bead) 是目前应用发展很快的一种抗干扰元件，廉价、易用，滤除高频噪声效果显著。

在电路中只要导线穿过它即可（我用的都是象普通电阻模样的，导线已穿过并胶合，也有表面贴装的形式，但很少见到卖的）。

当导线中电流穿过时，铁氧体对低频电流几乎没有什么阻抗，而对较高频率的电流会产生较大衰减作用。

高频电流在其中以热量形式散发，其等效电路为一个电感和一个电阻串联，两个元件的值都与磁珠的长度成比例。

磁珠种类很多，制造商应提供技术指标说明，特别是磁珠的阻抗与频率关系的曲线。

有的磁珠上有多个孔洞，用导线穿过可增加元件阻抗（穿过磁珠次数的平方），不过在高频时所增加的抑制噪声能力不可能如预期的多，而用多串联几个磁珠的办法会好些。

铁氧体是磁性材料，会因通过电流过大而产生磁饱和，导磁率急剧下降。

大电流滤波应采用结构上专门设计的磁珠，还要注意其散热措施。

铁氧体磁珠不仅可用于电源电路中滤除高频噪声（可用于直流和交流输出），还可广泛应用于其他电路，其体积可以做得很小。

特别是在数字电路中，由于脉冲信号含有频率很高的高次谐波，也是电路高频辐射的主要根源，所以可在这种场合发挥磁珠的作用。

铁氧体磁珠还广泛应用于信号电缆的噪声滤除。

以常用于电源滤波的HH-1H3216-500为例，其型号各字段含义依次为：HH 是其一个系列，主要用于电源滤波，用于信号线是HB系列；1 表示一个元件封装了一个磁珠，若为4则是并排封装四个的；H 表示组成物质，H、C、M为中频应用（50－200MHz），T低频应用（<50MHz），S高频应用（>200MHz）；3216 封装尺寸，长3.2mm，宽1.6mm，即1206封装；500 阻抗（一般为100MHz时），50 ohm。

电感和磁珠两兄弟的差别（简单明了）

电感和磁珠两兄弟的差别（简单明了）电感跟磁珠应当说是两兄弟，很多人一直认为它们都是“通直阻交”，很容易混在一起。

正所谓：一母生九子，九子各不同。

其实电感和磁珠还是有很大区别的。

电感的单位是享，型号也是用电感值来命名的，如：GZ2012-100指2012（0805）封装10uH的电感；磁珠的单位是欧，一般磁珠的型号都是用100MHz时的电阻值来命名的，需要注意的是这里是电阻值，而不是等效感抗。

比如：JCB201209-301，是指2012（0805）封装100MHz时阻值为300欧的磁珠。

磁珠本身理论上是耗能元件，电感理论上是不耗能的。

这是两类元件理论上的最大区别。

电感的磁材是不封闭的，典型结构是磁棒，磁力线一部分通过磁材（磁棒），还有一部分是在空气中的；而磁珠的磁材是封闭的，典型结构是磁环，几乎所有磁力线都在磁环内，不会散发到空气中去。

磁环中的磁场强度不断变化，会在磁材里感应出电流，选用高磁滞系数和低电阻率的磁材就能把这些高频能量转换成热能，进而消耗掉。

而电感则相反，要选低磁滞系数和高电阻率的磁材，以尽可能的使电感在整个频带内呈现一致的电感值。

所以，结构和磁材的差异决定了磁珠和电感的本质差异。

电感主要应用在开关电源以及谐振、阻抗匹配及特殊滤波等场合，而磁珠主要用于防止辐射，对EMC的改善要远优于电感。

磁珠把高频消耗掉了，而且没有对外的“磁泄漏”，而电感则因为磁材不封闭，会把大量的高频信号传到外部空间，引起EMI问题...【分享】如果您觉得本文有用，请点击右上角“…”扩散到朋友圈！关注电子工程专辑请搜微信号:“eet-china”或点击本文标题下方“电子工程专辑”字样,进入官方微信“关注”。

0欧姆电阻及磁珠的作用

电阻标值为0欧姆的电阻为0欧电阻。

0欧电阻是蛮有用的。

大概有以下几个功能：①做为跳线使用。

这样既美观，安装也方便。

②在数字和模拟等混合电路中，往往要求两个地分开，并且单点连接。

我们可以用一个0欧的电阻来连接这两个地，而不是直接连在一起。

这样做的好处就是，地线被分成了两个网络，在大面积铺铜等处理时，就会方便得多。

附带提示一下，这样的场合，有时也会用电感或者磁珠等来连接。

③做保险丝用。

由于PCB上走线的熔断电流较大，如果发生短路过流等故障时，很难熔断，可能会带来更大的事故。

由于0欧电阻电流承受能力比较弱（其实0欧电阻也是有一定的电阻的，只是很小而已），过流时就先将0欧电阻熔断了，从而将电路断开，防止了更大事故的发生。

有时也会用一些阻值为零点几或者几欧的小电阻来做保险丝。

不过不太推荐这样来用，但有些厂商为了节约成本，就用此将就了。

④为调试预留的位置。

可以根据需要，决定是否安装，或者其它的值。

有时也会用*来标注，表示由调试时决定。

⑤作为配置电路使用。

这个作用跟跳线或者拨码开关类似，但是通过焊接固定上去的，这样就避免了普通用户随意修改配置。

通过安装不同位置的电阻，就可以更改电路的功能或者设置地址。

磁珠磁珠专用于抑制信号线、电源线上的高频噪声和尖峰干扰，还具有吸收静电脉冲的能力。

磁珠是用来吸收超高频信号，像一些RF电路，PLL，振荡电路，含超高频存储器电路（DDR SDRAM，RAMBUS等）都需要在电源输入部分加磁珠，而电感是一种蓄能元件，用在LC振荡电路，中低频的滤波电路等，其应用频率范围很少超过 50MHZ。

磁珠的功能主要是消除存在于传输线结构（电路）中的RF噪声，RF能量是叠加在直流传输电平上的交流正弦波成分，直流成分是需要的有用信号，而射频RF能量却是无用的电磁干扰沿着线路传输和辐射（EMI）。

要消除这些不需要的信号能量，使用片式磁珠扮演高频电阻的角色（衰减器），该器件允许直流信号通过，而滤除交流信号。

[指南]电路图识别之磁珠和电感的区别篇

电路图识别之磁珠和电感的区别篇可能一些新的朋友在刚看维修MP3技术资料时或电路图时常会看到磁珠这个词，可在网上粗略一查，好像他和电感差不多，其实则不然下面我就说一下他们之间的区别：磁珠的作用要从其结构来着手分析，磁珠的结构可以看成一个电阻和电感的串接（许多人容易把它和电感混淆，它和电感的区别就在于多了电阻的分量）。

其作用主要是在高频率下利用电感成分反射噪声，利用电阻成分把噪音转换成热量，由此达到抑制噪声的作用。

使用方法比较简单，直接插入信号线、电源线中就可以通过吸收、反射来实现抑制噪声和执行EMC对策的功能。

电感的作用:储能、滤波、阻抗、扼流、谐振和变压的作用。

电阻器识别电阻电阻，用符号R表示。

其最基本的作用就是阻碍电流的流动。

衡量电阻器的两个最基本的参数是阻值和功率。

阻值用来表示电阻器对电流阻碍作用的大小，用欧姆表示。

除基本单位外，还有千欧和兆欧。

功率用来表示电阻器所能承受的最大电流，用瓦特表示，有1/16W，1/8W，1/4W，1/2W，1W，2W等多种，超过这一最大值，电阻器就会烧坏。

根据电阻器的制作材料不同，有水泥电阻（制作成本低，功率大，热噪声大，阻值不够精确，工作不稳定），碳膜电阻，金属膜电阻（体积小，工作稳定，噪声小，精度高）以及金属氧化膜电阻等等。

根据其阻值是否可变可分为微调电阻，可调电阻，电位器等。

可调电阻（电位器）电路符号如下：电阻在标记它的值的方法是用色环标记法。

它的识别方法如下：色别第一位色环（电阻值的第一位）第二位色环（电阻值的第二位）第三位色环（乘10的倍数）第四位色环（表误差）棕1110--红 2 2 100 --橙 3 3 1000 --黄 4 4 10000 --绿 5 5 100000 --蓝 6 6 1000000 --紫7 7 10000000 --灰8 8 100000000 --白9 9 1000000000 --黑0 0 1 --金-- -- 0.1 +-0.05银-- -- 0.01 +-0.1无色-- -- -- +-0.2电容，用符号C表示。

磁珠、电感和零欧电阻的区别

磁珠、电感和零欧电阻的区别【磁珠】磁珠（ferrite bead）的材料是铁镁或铁镍合金，这些材料具有有很高的电阻率和磁导率，在高频率和高阻抗下，电感内线圈之间的电容值会最小。

磁珠通常只适用于高频电路，因为在低频时，它们基本上是保有电感的完整特性（包含有电阻性和电抗性分量），因此会造成线路上的些微损失。

而在高频时，它基本上只具有电抗性分量（jωL），并且抗性分量会随着频率上升而增加。

象一些RF电路，PLL,振荡电路，含超高频存储器电路（DDR,SDRAM,RAMBUS等）都需要在电源输入部分加磁珠。

实际上，磁珠是射频能量的高频衰减器。

其实，可以将磁珠视为一个电阻并联一个电感。

在低频时，电阻被电感“短路”,电流流往电感；在高频时，电感的高感抗迫使电流流向电阻。

本质上，磁珠是一种“耗散器件（dissipative device）”，它会将高频能量转换成热能。

因此，在性能上，它只能被当成电阻来解释，而不是电感。

【电感】电感是储能元件，多用于电源滤波回路、LC振荡电路、中低频的滤波电路等，其应用频率范围很少超过50MHz.对电感而言，它的感抗是和频率成正比的。

这可以由公式：XL = 2πfL来说明，其中XL是感抗（单位是Ω）。

例如：一个理想的10mH电感，在10kHz时，感抗是628Ω；在100MHz时，增加到6.2MΩ。

因此在100MHz时，此电感可以视为开路（open circuit）。

在100MHz时，若让一个信号通过此电感，将会造成此信号品质的下降。

【零欧姆】指阻值为零的电阻。

电路板设计中两点不能用印刷电路连接，常在正面用跨线连接，这在普通板中经常看到，为了让自动贴片机和自动插件机正常工作，用零电阻代替跨线。

零欧电阻的作用如下：(1)在电路中没有任何功能，只是在PCB上为了调试方便或兼容设计等原因。

(2)可以做跳线用，如果某段线路不用，直接补贴该电阻即可（不影响外观）。

(3)在匹配电路参数不确定的时候，以0ohm代替，实际调试的时候，确定参数，再以具体数值的元件代替。

磁珠及磁珠与电感的区别

磁珠及磁珠与电感的区别一、磁珠的原理磁珠的主要原料为铁氧体。

铁氧体是一种立方晶格结构的亚铁磁性材料。

铁氧体材料为铁镁合金或铁镍合金，它的制造工艺和机械性能与陶瓷相似，颜色为灰黑色。

电磁干扰滤波器中经常使用的一类磁芯就是铁氧体材料，许多厂商都提供专门用于电磁干扰抑制的铁氧体材料。

这种材料的特点是高频损耗非常大，具有很高的导磁率，它可以是电感的线圈绕组之间在高频高阻的情况下产生的电容最小。

对于抑制电磁干扰用的铁氧体，最重要的性能参数为磁导率μ和饱和磁通密度Bs。

磁导率μ可以表示为复数，实数部分构成电感，虚数部分代表损耗，随着频率的增加而增加。

因此，它的等效电路为由电感L和电阻R组成的串联电路，L和R都是频率的函数。

当导线穿过这种铁氧体磁芯时，所构成的电感阻抗在形式上是随着频率的升高而增加，但是在不同频率时其机理是完全不同的。

在低频段，阻抗由电感的感抗构成，低频时R很小，磁芯的磁导率较高，因此电感量较大，L起主要作用，电磁干扰被反射而受到抑制，并且这时磁芯的损耗较小，整个器件是一个低损耗、高Q特性的电感，这种电感容易造成谐振因此在低频段，有时可能出现使用铁氧体磁珠后干扰增强的现象。

在高频段，阻抗由电阻成分构成，随着频率升高，磁芯的磁导率降低，导致电感的电感量减小，感抗成分减小但是，这时磁芯的损耗增加，电阻成分增加，导致总的阻抗增加，当高频信号通过铁氧体时，电磁干扰被吸收并转换成热能的形式耗散掉。

铁氧体抑制元件广泛应用于印制电路板、电源线和数据线上。

如在印制板的电源线入口端加上铁氧体抑制元件，就可以滤除高频干扰。

铁氧体磁环或磁珠专用于抑制信号线、电源线上的高频干扰和尖峰干扰，它也具有吸收静电放电脉冲干扰的能力。

两个元件的数值大小与磁珠的长度成正比，而且磁珠的长度对抑制效果有明显影响，磁珠长度越长抑制效果越好。

二、磁珠和电感的区别电感是储能元件，而磁珠是能量（消耗）器件。

电感多用于电源滤波回路，侧重于抑止传导性干扰；磁珠多用于信号回路，主要用于EMI方面。

解析电感和磁珠的区别

EMI的两个途径
但实际上磁珠应该也能达到吸收高频干扰的目的啊。而且电感在高频谐振以
后都不能再起电感的作用了,先必需明白EMI的两个途径，即：辐射和传导，不同的途径采用不同的抑制方法。前者用磁珠，后者用电感。对于扳子的IO 部分，基于EMC的目的可以用电感将IO部分和扳子的地进行隔离。比如将 USB的地和扳子的地用10uH的电感隔离可以防止插拔的噪声干扰地平面。电感一般用于电路的匹配和信号质量的控制上。在模拟地和数字地结合的地方用磁珠。数字地和模拟地之间的磁珠用多大,磁珠的大小（确切的说应该是磁珠的特性曲线),取决于你需要磁珠吸收的干扰波的频率,为什么磁珠的单位和电阻是一样的呢？都是欧姆！磁珠就是阻高频嘛，对直流电阻低，对高频电阻高，不就好理解了吗。
解析电感和磁珠的区别
电感磁珠的说法
大家经常会听到“电感磁珠”这样的说法，但是你知道吗？其实电感和磁珠是两样独立的电子元件，电感是储能元件，而磁珠却是能量消耗器件。此外，两者之间还有很多其他的区别，下面，我们就来探讨下电感和磁珠还有哪些区别。磁珠由氧磁体组成，电感由磁芯和线圈组成，磁珠把交流信号转化为热能，电感把交流存储起来，缓慢的释放出去，因此说电感是储能元件，而磁珠是能量转换(消耗)器件。电感多用于电源滤波回路，磁珠多用于信号回路，磁珠主要用于抑制电磁辐射干扰，而电感用于这方面则侧重于抑制传导性干扰。两者都可用于处理EMC、EMI问题。磁珠是用来吸收超高频信号，例如一些RF电路、PLL、振荡电路、含超高频存储器电路都需要在电源输入部分加磁珠，而电感是一种蓄能元件，用在振荡电路、中低频的滤波电路等，其应用频率范围很少超过50MHZ。地的连接一般用电感，电源的连接也用电感，而对信号线则常采用磁珠。

磁珠和电感的不同作用

磁珠和电感的不同作用磁珠的原理磁珠的主要原料为铁氧体。

铁氧体是一种立方晶格结构的亚铁磁性材料。

铁氧体材料为铁镁合金或铁镍合金，它的制造工艺和机械性能与陶瓷相似，颜色为灰黑色。

电磁干扰滤波器中经常使用的一类磁芯就是铁氧体材料，许多厂商都提供专门用于电磁干扰抑制的铁氧体材料。

这种材料的特点是高频损耗非常大，具有很高的导磁率，他可以是电感的线圈绕组之间在高频高阻的情况下产生的电容最小。

对于抑制电磁干扰用的铁氧体，最重要的性能参数为磁导率μ和饱和磁通密度Bs。

磁导率μ可以表示为复数，实数部分构成电感，虚数部分代表损耗，随着频率的增加而增加。

因此，它的等效电路为由电感L和电阻R组成的串联电路，L和R都是频率的函数。

当导线穿过这种铁氧体磁芯时，所构成的电感阻抗在形式上是随着频率的升高而增加，但是在不同频率时其机理是完全不同的。

在低频段，阻抗由电感的感抗构成，低频时R很小，磁芯的磁导率较高，因此电感量较大，L起主要作用，电磁干扰被反射而受到抑制，并且这时磁芯的损耗较小，整个器件是一个低损耗、高Q特性的电感，这种电感容易造成谐振因此在低频段，有时可能出现使用铁氧体磁珠后干扰增强的现象。

在高频段，阻抗由电阻成分构成，随着频率升高，磁芯的磁导率降低，导致电感的电感量减小，感抗成分减小但是，这时磁芯的损耗增加，电阻成分增加，导致总的阻抗增加，当高频信号通过铁氧体时，电磁干扰被吸收并转换成热能的形式耗散掉。

铁氧体抑制元件广泛应用于印制电路板、电源线和数据线上。

如在印制板的电源线端加上铁氧体抑制元件，就可以滤除高频干扰。

铁氧体磁环或磁珠专用于抑制信号线、电源线上的高频干扰和尖峰干扰，它也具有吸收静电放电脉冲干扰的能力。

两个元件的数值大小与磁珠的长度成正比，而且磁珠的长度对抑制效果有明显影响，磁珠长度越长抑制效果越好。

磁珠的选用1. 磁珠的单位是欧姆，而不是亨特，这一点要特别注意。

因为磁珠的单位是按照它在某一频率产生的阻抗来标称的，阻抗的单位也是欧姆。

电感和电阻的区别

电感和电阻的区别
电感和电阻的区别
电感同属于被动元件，只有电流通过时,才工作，它的作用是将交流转换为直流,然后滤除一部分杂讯波,让平稳的波通过,电感的制作目前重要是以手工为主,屏蔽电感的组装要依靠治具,否则会让公差加大。

检测主要是通过LCR数字电桥或其他阻抗分析仪，分为物理测试和环境测试，在上一篇文章中有详细介绍。

电感的主要参数有：电感量、电流、电阻。

电阻通常是容易被忽略的，因为电阻是个耗能元件，它的值对电流没有什么大的影响，只是随着过多的热量流失，就产生了大量的无用功。

有些客户会对电阻有要求，大多数情况之下，只要不是相差太多，就没有大的影响。

和电感一样,电阻也是被动元件。

电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生热能。

电阻在电路中通常起分压分流的作用，对信号来说，交流与直流信号都可以通过电阻。

通常来说，使用万用表可以很容易判断出电阻的好坏：将万用表调节在电阻挡的合适挡位，并将万用表的两个表笔放在电阻的两端，就可以从万用表上读出电阻的阻值。

应注意的是，测试电阻时手不能接触到表笔的金属部分。

但在实际手机维修中，很少出现电阻损坏，除少数机型的一些电阻外，也很少去关心电阻的阻值。

着重注意的是电阻是否虚焊，脱焊。

当一个电感被击穿之后，就成了电阻。
