职业技术学院考试试卷信息传媒系18计算机网络专业《电工电子技术》期末试卷A卷考试时间：120 分钟，考试形式（开/闭/机）：闭班级姓名学号一、选择题（本题共15小题，每题2分，共30分）1、3 kΩ的电阻中通过2mA的电流，试问电阻两端的电压是（）。
A、10VB、6mVC、1.5VD、6V2、有一额定值为5W 500Ω的线绕电阻，其额定电流为（）。
A、2500B、100C、1D、0.13、一个电热器从220V的电源取用的功率为1000W，如将它接到110V的电源上，则取用的功率为（）W。
A、125B、250C、500D、10004、某一负载消耗的有功功率为300W，消耗的无功功率为400var，则该负载的视在功率为（）。
A、700VAB、100VAC、500VAD、-100VA5、图右所示电路中P点电位为( )A、5VB、4VC、3VD、2V6、如图电路中电压U为（）A．-50VB．-10VC．10VD．50V7、若交流电路的电流相位比电压相位超前，则电路成（）A.电阻性B．电感性C．电容性 D.无法确定8、当三相对称交流电源接成星形时，若线电压为380V，则相电压为（）。
A.380/3VB.380/3VC.380/2VD.380V9、我国通常应用的交流电工频为（）Hz。
A.50 B．60 C．110 D.22010、交流铁心线圈，当线圈匝数N增加一倍，则磁通 将( ) 。
A、增大B、减小C、不变D、以上都不正确11、关于提高功率因数的说法，正确的是（）A、在感性负载上并联电感可以提高功率因数B、在感性负载上并联电容可以降低功率因数C、在感性负载上并联电容可以提高功率因数D、以上都不对12、理想二极管的反向电阻为（）。
A、零B、无穷大C、约几千欧D、以上都不对13、就放大作用而言，射极输出器是一种 ( )。
A、有电流放大作用而无电压放大作用的电路B、有电压放大作用而无电流放大作用的电路C、电压和电流放大作用均没有的电路D、以上都不对14、触发器输出的状态取决于 ( )。

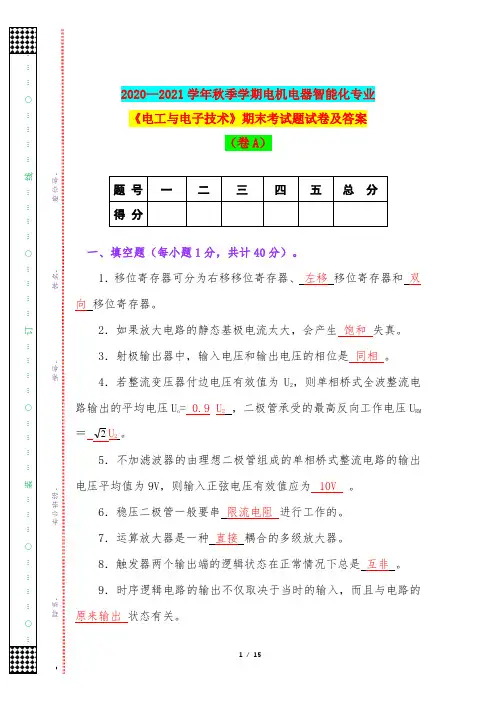

2020—2021学年秋季学期电机电器智能化专业《电工与电子技术》期末考试题试卷及答案(卷A)
2020—2021学年秋季学期电机电器智能化专业 《电工与电子技术》期末考试题试卷及答案 （卷A ） 题 号 一 二 三 四 五 总 分 得 分 一、填空题（每小题1分，共计40分）。
1．移位寄存器可分为右移移位寄存器、 左移 移位寄存器和 双向 移位寄存器。
2．如果放大电路的静态基极电流太大，会产生 饱和 失真。
3．射极输出器中，输入电压和输出电压的相位是 同相 。
4．若整流变压器付边电压有效值为U 2，则单相桥式全波整流电路输出的平均电压U o = 0.9 U 2 ，二极管承受的最高反向工作电压U RM ＝ 2U 2 。
5．不加滤波器的由理想二极管组成的单相桥式整流电路的输出电压平均值为9V ，则输入正弦电压有效值应为 10V 。
6．稳压二极管一般要串 限流电阻 进行工作的。
7．运算放大器是一种 直接 耦合的多级放大器。
8．触发器两个输出端的逻辑状态在正常情况下总是 互非 。
9．时序逻辑电路的输出不仅取决于当时的输入，而且与电路的 原来输出 状态有关。
…○…………○………装…………○…………订…………○…………线…………○…………院系：专业班级：学号：姓名：座位号：10.晶闸管的动态参数有断态电压临界上升率du/dt和通态电流临界上升率等，若du/dt过大，就会使晶闸管出现________，若di/dt过大，会导致晶闸管________。
11. 高压少油断路器的灭弧方式主要有:（横吹）灭弧、（纵吹）灭弧、（横纵吹）灭弧等多种方式。
12. 对高压断路器触头的要求是：通过额定电流时,其（温度）不超过允许值；通过极限电流时,要具有足够的（动稳定）性。
开断短路电流或负载电流时,不产生严重的电气（烧伤）。
13. 变压器较粗的接线端一般是（低压侧）。
14. 蓄电池放电容量的大小与放电（电流）的大小和电解液（温度）有关。
15. 充足电的铅蓄电池,如果放置不用,将逐渐失去（电量）,这种现象叫做蓄电池（自放电）。
电工电子技术A1期末考试题库
电工电子技术A1期末考试题库一、选择题1. 电路的基本组成部分包括：A. 电源、导线、负载B. 电阻、电容、电感C. 电压源、电流源、负载D. 电源、开关、负载2. 欧姆定律的表达式是：A. V = IRB. I = V/RC. R = V/ID. V = I * R3. 在交流电路中，电感元件的阻抗是：A. 纯电阻B. 纯电容C. 纯电感D. 电阻与电感的组合4. 以下哪种元件可以存储电能：A. 电阻B. 电容C. 电感D. 以上都可以5. 一个电路的总电阻为10Ω，其中包含两个并联电阻，分别为4Ω和6Ω，求并联电阻的等效电阻：A. 2.4ΩB. 3.6ΩC. 5ΩD. 10Ω二、填空题6. 电流的单位是________。
7. 电压源的特点是能够提供________。
8. 电路中，电感的单位是________。
9. 一个电阻为100Ω的电阻器，通过它的电流为0.2A，根据欧姆定律，该电阻器两端的电压是________。
10. 交流电的频率为50Hz，表示每秒钟电流方向改变________次。
三、简答题11. 简述串联电路和并联电路的特点。
12. 解释什么是功率因数，并说明提高功率因数的意义。
13. 什么是三相交流电？请简述其基本特点。
四、计算题14. 已知一个电路由一个12V的电源和一个20Ω的电阻串联组成，求电路中的电流。
15. 一个电路包含一个100μF的电容和一个10mH的电感，它们并联在一个交流电源上，电源的频率为50Hz。
求电路的总阻抗。
五、分析题16. 给定一个含有电阻、电容和电感的RLC串联电路，已知电源电压为220V，频率为50Hz。
若电路的总阻抗为1000Ω，求电路中各元件的阻抗值。
17. 解释为什么在实际电路中，我们需要考虑电路的功率损耗，并给出减少功率损耗的方法。
六、实验题18. 设计一个实验来测量电阻器的电阻值，并说明实验步骤和所需设备。
19. 描述如何使用示波器观察交流电的波形，并解释波形参数的意义。

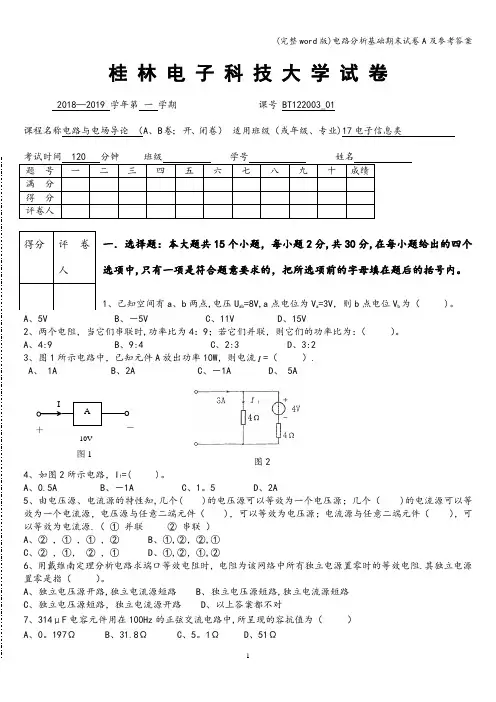

(完整word版)电路分析基础期末试卷A及参考答案
