《机械识图》复习题
机械识图复习题考试题有答案5.
项目五任务一巩固练习题找出图中螺纹画法的错误之处，将正确的图画在空白处。
1、2、3、4、项目五任务二巩固练习题读泵轴零件图1.该零件的名称是（），采用的作图比例是（）。
2.该零件共用了（）个图形来比较其结构形状，其中主视图采用了（）剖，另外还采用了（）个断面图，（）个局部放大图。
3.M10-6H的螺纹类型是（），公称直径是（），旋向为（）。
4.2xφ5配钻的定位尺寸是（），（），表面粗糙的上限值是（）。
5.解释图中形位公差的意义（）。
6.图中c1的含义是（）。
1、识读端盖零件图并回答问题（1）该零件的名称为 ，材料为 ，比例为 （2）该零件用了 个基本视图来表示，主视图采用 ，（3）6×Ф7的定位尺寸是 。
（4）Ф32H8（039.00+）中，基本尺寸是 ，上偏差是 ，最大极限尺寸是 ，公差是 。
（5）Ф16H7（018.00+﹞内的表面粗糙度是 。
（6）3×M5-7H 中，5表示 ，7H 表示 ，旋向是项目五任务五巩固练习题识读轴承座零件图回答问题1、图中表面粗糙值最小为———————，最大为———————2、含义3、含义项目五综合测试题一、填空题：1、表面粗糙度是指（）所具有的（）和（）不平度。
2、表面粗糙度代号在图样上应标注在（）、（）或其延长线上，符号的尖端必须从材料外（）表面，代号中数字和符号的注写方向必须与（）一致。
3、表面粗糙度的选用，应在满足表面要求功能情况下，尽量选用（）的表面粗糙度数值。
4、同一零件上，工作表面的粗糙度参数值（）非工作表面的粗糙度参数值。
5、表面粗糙度的主要评定参数有（）和（），优先选用（）。
6、螺纹按用途可分为四类，其中用来连接零件的螺纹为（）螺纹，用来传递动力和运动的螺纹为（）螺纹。
7、左旋螺纹应注写（），右旋螺纹不注。
8、不通螺孔圆锥面尖端的锥顶角一般画成（）度。
9、螺栓连接时，被连接零件的孔径必须（）螺栓大径。
10、销主要起定位作用，也可以用于连接和定位，可分为（）、（）、（）。
《机械制图(机械识图)》复习题
《机械制图（机械识图）》复习题单元一一．判断题1．正投影投影线相互平行且与投影面垂直。
（√ ）4．虚线主要用在轴线、对称中心线上。
（×）8．线性尺寸的数字一般标注在尺寸线的下方。
（×）10．标注直径尺寸时，尺寸线可通过圆周任意点。
（×）二．单选择题2．正投影图能正确反映物体的 A 。
A．形状和大小； B．形状；C．大小； D．长宽高。
6．图样中的尺寸以 B 为单位时，不需标注计量单位的代号或名称。
A．微米； B．毫米； C．厘米； D．分米。
7．我国执行国家标准的代号是 BA ． CB；B ． GB；C ． GD；D ． CD。
11．标注角度的数字一律 B 填写。
A．平行； B水平； C．垂直； D ． 45°斜线。
18．虚线可用于 C 。
A．尺寸线； B．尺寸界线； C．不可见轮廓线； D．可见轮廓线。
25．在机械图样中，其图形只能表达物体的结构形状，而其大小必须由 C 表示。
A．图形的大小； B．绘图的准确度； C．尺寸； D．图幅大小。
26．S￠表示 D 的符号和缩写词。
A．直径； B．半径球； C．直径； D．球直径。
33．在图样和技术文件中书写的汉字，应写成 D 。
A．斜体； B．行楷； C．幼圆； D．仿宋体。
34．画粗实线一般用 D 铅笔。
A ．HB； B．2H； C． 1B； D ．2B。
35．绘图铅笔的铅芯有软硬之分，表示铅芯愈软的是 D 。
A ．HB；B ．2H ； C． 1B； D． 2B。
单元二一．判断题2．回转体指长方体、圆柱、圆锥和圆球。
（ ×）4．截割立体的平面叫截平面。
（ √ ）6．圆柱的三个投影图是一个长方形和两个圆形。
（ ×）7．正六棱柱的三个投影图是一个长方形和两个正六边形。
（ ×）9．圆锥的三个投影图是一个三角形和两个圆形。
（ ×）14．圆柱与圆柱相交叫圆柱体相贯。
（ √ ）15．圆柱与圆柱相交产生的表面交线叫截交线。

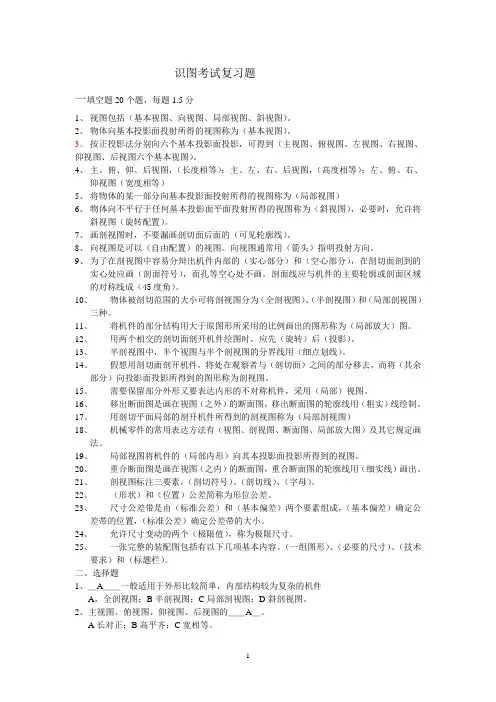

机械识图,复习知识
识图考试复习题一填空题20个题，每题1.5分1、视图包括（基本视图、向视图、局部视图、斜视图）。
2、物体向基本投影面投射所得的视图称为（基本视图）。
3、按正投影法分别向六个基本投影面投影，可得到（主视图、俯视图、左视图、右视图、仰视图、后视图六个基本视图）。
4、主、俯、仰、后视图，（长度相等）；主、左、右、后视图，（高度相等）；左、俯、右、仰视图（宽度相等）5、将物体的某一部分向基本投影面投射所得的视图称为（局部视图）6、物体向不平行于任何基本投影面平面投射所得的视图称为（斜视图），必要时，允许将斜视图（旋转配置）。
7、画剖视图时，不要漏画剖切面后面的（可见轮廓线）。
8、向视图是可以（自由配置）的视图。
向视图通常用（箭头）指明投射方向。
9、为了在剖视图中容易分辩出机件内部的（实心部分）和（空心部分），在剖切面剖到的实心处应画（剖面符号），而孔等空心处不画。
剖面线应与机件的主要轮廓或剖面区域的对称线成（45度角）。
10、物体被剖切范围的大小可将剖视图分为（全剖视图）、（半剖视图）和（局部剖视图）三种。
11、将机件的部分结构用大于原图形所采用的比例画出的图形称为（局部放大）图。
12、用两个相交的剖切面剖开机件绘图时，应先（旋转）后（投影）。
13、半剖视图中，半个视图与半个剖视图的分界线用（细点划线）。
14、假想用剖切面剖开机件，将处在观察者与（剖切面）之间的部分移去，而将（其余部分）向投影面投影所得到的图形称为剖视图。
15、需要保留部分外形又要表达内形的不对称机件，采用（局部）视图。
16、移出断面图是画在视图（之外）的断面图，移出断面图的轮廓线用（粗实）线绘制。
17、用剖切平面局部的剖开机件所得到的剖视图称为（局部剖视图）18、机械零件的常用表达方法有（视图、剖视图、断面图、局部放大图）及其它规定画法。
19、局部视图将机件的（局部内形）向其本投影面投影所得到的视图。
20、重合断面图是画在视图（之内）的断面图，重合断面图的轮廓线用（细实线）画出。
机械识图复习题考试题有答案3
项目三任务一巩固练习题分析如图所示组合体的组合形式。
项目三任务二巩固练习题根据如图所示的主俯视图，运用形体分析法，想象出整体形状，补画其左视图。
项目三任务三巩固练习题根据组合体的三视图，对其进行尺寸标注。
项目三综合测试题一、试分析以下简单组合体的相邻表面的连接方式？二、试分析以下组合体各属于哪种组合形式？其中各组成部分之间分别属于哪种表面连接关系？1、2、三、根据组合体的两视图，想象其空间形状，并选择其相应的轴测图。
DABC四、分析组合体的表面连接关系，并补画缺线。
五、识读组合体尺寸，先确定其基准，再将图中尺寸进行分类，根据所学知识找出标注时应注意的问题。
六、根据已知两视图，补画第三视图。
（结合轴测体的切割顺序补画）七、用形体分析法读懂两面视图并补画第三视图。
八、根据主视图尽可能多的想象组合体形状。
九、根据组合体形成的过程图，尝试补画出其三视图。
十、试比较两视图的尺寸标注哪个更合理一些？为什么？十一、根据所示图形，画出组合体的三视图。
十二、选择组合体的长宽高方向的基准。
项目三任务一巩固练习题答案分析如图所示组合体的组合形式。
底板与圆柱属于相切，底板与肋板属于相接（不平齐），肋板与圆柱属于相交，耳板与圆柱属于相交。
项目三任务二巩固练习题答案根据如图所示的主俯视图，运用形体分析法，想象出整体形状，补画其左视图。
项目三任务三巩固练习题答案根据组合体的三视图，对其进行尺寸标注。
项目三综合测试题答案一、试分析以下简单组合体的相邻表面的连接方式？1.相接（平齐）2.相切3.相交4.相交二、试分析以下组合体各属于哪种组合形式？其中各组成部分之间分别属于哪种表面连接关系？1.组合形式：综合类表面连接关系：底板与圆柱属于相切，底板与肋板相交，肋板与圆柱相交，支撑板与圆柱相切，支撑板与底板相接。
2. 组合形式：综合类表面连接关系：底盘与圆柱相接，大圆柱与小圆柱相交，大耳板与圆柱相切，小耳板与圆柱相交，大耳板与小耳板相接。
机械识图题库
-------------------------------------密-----------------------封-----------------------线---------------------------------班级___________ 考场__________ 姓名______________ 学号_________《机械识图》考试试题库一、填空题1.视图包括 基本视图 、 向视图 、 局部视图 、 斜视图 4种。
（难度：A ）2.物体向基本投影面投射所得的视图称为 基本视图 。
（难度：A ）3.按正投影法分别向六个基本投影面投影，可得到主视图、俯视图、左视图、右视图、仰视图、后视图六个基本视图。
（难度：A ）4.主、俯、仰、后视图，长度相等；主、左、右、后视图，高度相等；左、俯、右、仰视图，宽度相等。
（难度：A ）5.将物体的某一部分向基本投影面投射所得的视图称为局部视图。
（难度：A ）6.物体向不平行于任何基本投影面的平面投射所得的视图称为斜视图，必要时，允许将斜视图旋转配置。
（难度：A ）7．画剖视图时，不要漏画剖切面后面的 可见轮廓线 。
（难度：A ）8.向视图是可以 自由配置 的视图。
向视图通常用 箭头 指明投射方向。
（难度：A ）9.为了在剖视图中容易分辨出机件内部的实心部分和空心部分，在剖切面剖到的实心处应画剖面符号，而孔等空心处不画，剖面线应与机件的主要轮廓或剖面区域的对称线成45度角。
（难度：A ）10.按物体被剖切范围的大小可将剖视图分为全剖视图、半剖视图和局部剖视图3种。
（难度：A ）11．将机件的部分结构用大于原图形所采用的比例画出的图形称为 局部放大 图。
（难度：A ）12．用两个相交的剖切面剖开机件绘图时，应先 旋转 后 投影 。
（难度：A ）13. 半剖视图中，半个视图与半个剖视图的分界线用 细点划线 。
（难度：A ）14. 假想用剖切面剖开机件，将处在观察者与 剖切面之间的部分移去，而将 其余部分 向投影面投影所得到的图形称为剖视图。
(完整版)《机械识图》复习题
《机械识图》复习题一、填空题：1.视图包括基本视图、向视图、局部视图、斜视图 4 种。
2.物体向基本投影面投射所得的视图称为基本视图。
3.按正投影法分别向六个基本投影面投影，可获得主视图、俯视图、左视图、右视图、仰望图、后视图六个基本视图。
4.主、俯、仰、后视图，长度相等；主、左、右、后视图，高度相等；左、俯、右、仰望图，宽度相等。
5.将物体的某一部分向基本投影面投射所得的视图称为局部视图。
6.物体向不平行于任何基本投影面的平面投射所得的视图称为斜视图，必要时，赞同将斜视图旋转配置。
7.向视图是可以自由配置的视图。
向视图平时用箭头指明投射方向。
8.按物体被剖切范围的大小可将剖视图分为全剖视图、半剖视图和局部剖视图 3 种。
9．将机件的部分结构用大于原图形所采用的比率画出的图形称为局部放大图。
10.六个基本视图中，仰望图与俯视图同样反响物体长、宽方向的尺寸；右视图与左视图同样反响物体高、宽方向的尺寸；后视图与主视图同样反响物体长、高方向的尺寸。
11.机件上的某些微小结构在视图中表达不清楚，或不便于注明尺寸时，采用局部放大图。
12.局部放大图的比率数值是放大图与实质物体的比率，而不是对原图的比率。
13.依照断面图在图中配置的图中，可分为移出断面和重合断面。
14.形状和地址公差简称为形位公差。
15.配合有基孔制和基轴制两种基准制。
配合分成过盈配合、过渡配合和缝隙配合三类。
16.赞同尺寸变动的两个极限值称为极限尺寸。
17.按作用不同样，可将基准分为设计基准和工艺基准。
18.基孔制的孔（基准孔）的基本偏差代号用 H符号表示，其基本偏差值为下偏差0。
基轴制的轴（基准轴）的基本偏差代号用h 符号表示，其基本偏差值为上偏差 0。
19.零件图一般包括四项内容：一组视图、完满的尺寸、技术要求和标题栏。
20．行位公差项目符号：：直线度；：倾斜度；：圆柱度；：同心度；：线轮廓度；：面轮廓度；：平面度；：垂直度；：平行度；：圆度；：对称度；：地址度；：圆跳动；：全跳动；二、选择题1. A 一般适用于外形比较简单、内部结构较为复杂的机件。
机械识图试题库
一.制图基础知识1. 图纸得幅面分为幅面与幅面两类,基本幅面按尺寸大小可分为种,其代号分别为。
2. 图纸格式分为与种,按照标题栏得方位又可将图纸格式分为与两种。
3. 标题栏应位于图纸得,一般包含以下四个区: 、、、,标题栏中得文字方向为。
4.比例就是指图中与其之比。
图样上标注得尺寸应就是机件得尺寸,与所采用得比例关。
5.常用比例有、与三种;比例1:2就是指就是得2倍,属于比例;比例2:1就是指就是得2倍,属于比例。
6. 图时应尽量采用比例,需要时也可采用或得比例。
无论采用何种比例,图样中所注得尺寸,均为机件得。
7. 图样中书写得汉字、数字与字母,必须做到,汉字应用体书写,数字与字母应书写为体或体。
8.字号指字体得,图样中常用字号有号四种。
9.常用图线得种类有等八种。
10.图样中,机件得可见轮廓线用画出,不可见轮廓线用画出,尺寸线与尺寸界线用画出,对称中心线与轴线用画出。
虚线、细实线与细点划线得图线宽度约为粗实线得。
11.图样上得尺寸就是零件得尺寸,尺寸以为单位时,不需标注代号或名称。
12.标注尺寸得四要素就是、、、。
13.尺寸标注中得符号:R表示,φ表示,Sφ表示,t表示,C表示。
14.标注水平尺寸时,尺寸数字得字头方向应;标注垂直尺寸时,尺寸数字得字头方向应。
角度得尺寸数字一律按位置书写。
当任何图线穿过尺寸数字时都必须。
15.斜度就是指对得倾斜程度,用符号∠表示,标注时符号得倾斜方向应与所标斜度得倾斜方向。
16.锥度就是指与得比,锥度用符号表示,标注时符号得锥度方向应与所标锥度方向。
17.符号“∠1:10”表示,符号“1:5”表示。
18.平面图形中得线段可分为、、三种。
它们得作图顺序应就是先画出,然后画,最后画。
19.平面图形中得尺寸,按其作用可分为与两类。
20.已知定形尺寸与定位尺寸得线段叫;有定形尺寸,但定位尺寸不全得线段叫;只有定形尺寸没有定位尺寸得线段叫。
二.投影理论1. 投影法分为投影法与投影法两大类,我们绘图时使用得就是投影法中得投影法。
机械识图期末考试试题及答案
机械识图期末考试试题及答案一、选择题（每题2分，共20分）1. 机械图纸中的“M10”指的是什么？A. 材料编号B. 螺纹直径C. 材料类型D. 尺寸精度等级2. 机械图纸中的“H7”表示什么含义？A. 公差等级B. 表面粗糙度C. 螺纹公差D. 孔的直径3. 以下哪个符号表示中心线？A. ∅B. ∣C. ∑D. ∞4. 机械图纸中的“4-M6”表示什么？A. 四个M6的螺栓B. 四个M6的螺母C. 四个M6的孔D. 四个M6的螺钉5. 机械图纸中的“Φ20”表示什么？A. 直径为20mm的圆B. 半径为20mm的圆C. 长度为20mm的线段D. 宽度为20mm的矩形6. 机械图纸中的“±0.05”通常表示什么？A. 表面硬度B. 尺寸公差C. 材料密度D. 温度变化范围7. 机械图纸中的“3×Φ8”表示什么？A. 三个直径为8mm的孔B. 三个直径为8mm的螺钉C. 三个直径为8mm的螺栓D. 三个直径为8mm的圆8. 机械图纸中的“Ra3.2”表示什么？A. 半径为3.2mmB. 直径为3.2mmC. 表面粗糙度为3.2μmD. 长度为3.2mm9. 机械图纸中的“∅10f7”表示什么？A. 直径为10mm的孔，公差等级为f7B. 直径为10mm的轴，公差等级为f7C. 直径为10mm的圆，公差等级为f7D. 直径为10mm的螺纹，公差等级为f710. 机械图纸中的“∑”表示什么？A. 总和B. 差值C. 中心线D. 角度二、判断题（每题1分，共10分）1. 机械图纸中的“H7/h6”表示孔和轴的配合公差。
（）2. 机械图纸中的“∅”符号表示直径。
（）3. 机械图纸中的“∑”符号表示角度。
（）4. 机械图纸中的“±”符号表示尺寸公差。
（）5. 机械图纸中的“Ra”表示表面粗糙度。
（）6. 机械图纸中的“4-M6”表示四个M6的螺钉。
（）7. 机械图纸中的“Φ20”表示半径为20mm的圆。
机械识图考试试题库
机械识图考试试题库一、填空题1.按正投影法分别向六个基本投影面投影，可得到主视图、俯视图、左视图、方视图、仰视图、后视图六个基本视图。
2.主、俯视图，长度相等；主、右视图，高度相等；左、俯视图，宽度相等。
3.装配图中的明细栏画在装配图右下角标题栏的方，栏内分格线为细实线，左边外框线为粗实线。
4.将物体的某一部分向基本投影面投射所得的视图称为局部视图。
正投影的特性有真实性、积聚性、类似性5.画剖视图时，不要漏画剖切面后面的可见轮廓线。
6.需要保留部分外形又要表达内形的不对称机件，采用局部剖视图。
7. 形状和位置公差简称为形位公差。
8.配合有基孔制和基轴制两种基准制。
配合分成过盈配合、过渡配合和间隙配合三类。
9.在装配图中占配_尺寸表示零件之间装配关系的尺寸。
10.零件图一般包括四项内容：一组视图、完整的尺寸、技术要求和标题栏。
11.零件是千变万化的，但从零件的形状、作用及加工方法上，可以把零件归为四大类型：轴套类零件、轮盘类零件、叉架类零件和箱体类零件。
12.剖视图标注的三要素是剖切符号、剖切线、字母。
13.尺寸公差带是由标准公差和基本偏差两个要素组成。
基本偏差确定公差带位置，标准公差确定公差带大小。
14.在装配图中装配尺寸表示零件之间装配关系的尺寸。
15.为了在剖视图中容易分辨出机件内部的实心部分和空心部分，在剖切面剖到的实心处应画剖面符号，而孔等空心处不画，剖面线应与机件的主要轮廓或剖面区域的对称线成45度角。
16.按物体被剖切范围的大小可将剖视图分为全剖视图、半剖视图和局部剖视图3种17.假想用剖切面剖开机件，将处在观察者与剖切面之间的部分移去，而将其余部分—向投影面投影所得到的图形称为剖视图。
18.剖视图只是假想地剖开机件，用以表达机件内部—形状的一种方法，实际机件是完整的，因此除剖视图外的其它图形，都按完整的形状画出。
19.物体向基本投影面投射所得的视图称为基本视图20.局部剖视图中，视图与剖视图的分界线用波浪线一线，也可以用双折线线21.半剖视图中，半个视图与半个剖视图的分界线用细点划线22.一张完整的装配图包括以下几项基本内容：一组图形、必要的尺寸、技术要求和标题栏、零件序号、明细栏。
机械识图复习题考试题有答案6
项目六任务一巩固练习题识读下图，回答问题。
1、该装配体的名称是。
思考一下该机构应用在什么地方？2、该装配体共有个零件组成，其中有标准件种。
3、该装配体主俯左视图分别采用的表达方法是，该装配体图样中有局部放大视图，其放大比例是，还采用了局部视图，主要是为了表达零件的形状与尺寸。
项目六任务二巩固练习题一、识读支架焊接图，回答问题。
1.图示支架由_______部分焊接而成，分别为___________;___________;_____________;_______________;______________,它们的材料是_________。
2.从主视图上看，有_____条焊缝，一处是件_____和件_______之间，沿件_________周围,用________焊缝焊接；另两处是件______ 和件_______，_______焊缝现场焊接。
从Ａ视图上看，有_______处焊缝，用角焊缝_______面焊接。
二、识读弯管焊接图，回答以下问题。
1.图示弯管由__________部分焊接而成，即________个法兰和________个1/4 弯管，材料是_______。
2.焊缝型式为_______焊缝，焊缝环绕管头_______圈。
项目六任务三巩固练习题识读如图所示钻模装配图，回答问题。
图钻模装配图工作原理：钻模是一种在钻孔加工时进行对中、定位用的装置。
钻孔时，手持手把，将钻模下部的方孔套于被钻零件的突出结构上，钻头以套筒4的孔对中，进行钻孔加工。
1.本装配图由_____个视图组成，主视图采用_______剖视；左视图作了_____剖视。
2.钻模由_______种零件组成，其中标准件______种。
项目六综合测试题一、一张完整的装配图包括几部分内容？二、根据装配图的作用，在装配图上不必注出零件的全部尺寸，但须注出哪几种必要尺寸？三、识读如图所示滑动轴承装配图，回答问题。
工作原理：滑动轴承在支承旋转轴工作时，被支承轴的轴颈与滑动轴承的上、下轴衬之间存在滑动摩擦力。
机械识图试题及答案第一章
机械识图试题及答案第一章一、选择题（每题2分，共10分）1. 在机械识图中，表示物体长度的线是：A. 粗实线B. 细实线C. 虚线D. 点划线答案：B2. 机械图纸中，尺寸线一般用：A. 粗实线B. 细实线C. 虚线D. 点划线答案：B3. 以下哪个符号表示螺纹？A. ○B. ⊕C. ∟D. ∆答案：B4. 机械图纸中，表示中心线的线是：A. 粗实线B. 细实线C. 虚线D. 点划线答案：B5. 机械图纸中，表示对称的符号是：A. ○B. ⊕C. ∟D. ∆答案：C二、判断题（每题2分，共10分）1. 机械图纸中的尺寸线必须用粗实线表示。
（）答案：错误2. 机械图纸中，虚线通常用来表示不可见的线。
（）答案：正确3. 机械图纸中的点划线用来表示中心线。
（）答案：错误4. 机械图纸中，螺纹的符号是一个圆圈。
（）答案：错误5. 机械图纸中，对称符号是一个直角符号。
（）答案：正确三、填空题（每题2分，共10分）1. 在机械识图中，表示物体长度的线是______。
答案：细实线2. 机械图纸中，尺寸线一般用______表示。
答案：细实线3. 机械图纸中，表示中心线的线是______。
答案：细实线4. 机械图纸中，表示对称的符号是______。
答案：∟5. 机械图纸中，螺纹的符号是______。
答案：⊕四、简答题（每题5分，共20分）1. 简述机械识图中尺寸线的作用。
答案：尺寸线在机械识图中用来表示物体的尺寸，并通常与尺寸数字一起使用，以指示物体的具体尺寸。
2. 解释机械图纸中虚线的作用。
答案：虚线在机械图纸中通常用来表示不可见的线，如隐藏线或断开线，以便于观察和理解物体的内部结构。
3. 描述机械图纸中螺纹的表示方法。
答案：在机械图纸中，螺纹通常由一个圆圈符号表示，旁边会标注螺纹的规格和类型。
4. 说明机械图纸中对称符号的含义。
答案：对称符号在机械图纸中用来指示物体的对称特性，表明物体沿某一轴线或平面对称。
五、绘图题（每题10分，共20分）1. 根据描述，绘制一个简单的机械零件，该零件具有一个圆孔和一个螺纹孔。
期末机械识图期末考试试题
期末机械识图期末考试试题一、选择题1. 机械图纸中的尺寸线通常使用什么线型表示？A. 粗实线B. 虚线C. 点画线D. 细实线2. 以下哪个符号表示螺纹的外径？A. MB. GB. RD. Tr3. 在机械图纸中，表面粗糙度的标注通常使用哪种符号？A. ∅B. φC. ∇D. ∞4. 根据ISO标准，零件图的比例通常为多少？A. 1:1B. 1:2C. 1:5D. 1:105. 零件图上的尺寸标注应遵循什么原则？A. 尺寸线应垂直于被标注的表面B. 尺寸线应平行于被标注的表面C. 尺寸线应与被标注的表面成45度角D. 尺寸线可以任意方向二、填空题1. 在机械图纸中，________表示零件的投影图，________表示零件的剖视图。
2. 螺纹的标注中，M10×1.5表示螺纹的________为10mm，________为1.5mm。
3. 零件图中，________表示零件的中心线，通常用于表示孔或轴的中心。
4. 表面粗糙度的数值越小，表示表面越________。
5. 机械图纸中，________表示零件的局部放大图，用于更清晰地展示细节。
三、简答题1. 简述机械图纸中尺寸标注的基本要求。
2. 解释什么是剖视图，并说明其在机械设计中的作用。
3. 描述表面粗糙度对零件性能的影响。
四、绘图题1. 根据所给的零件图，绘制其对应的剖视图。
2. 绘制一个简单的螺纹连接件，并标注其尺寸和表面粗糙度。
3. 根据所给的零件描述，绘制其三视图，并进行尺寸标注。
五、综合题1. 根据给定的零件图，分析其可能的加工工艺，并说明理由。
2. 描述在机械设计中，如何选择合适的比例尺，并解释其对设计的影响。
3. 讨论在机械图纸中，标注尺寸和公差的重要性，并给出一个实际的例子。
识图机械图纸考试题及答案
识图机械图纸考试题及答案一、选择题（每题5分，共40分）1. 机械图纸中，表示物体内部结构的视图是（）。
A. 主视图B. 左视图C. 剖视图D. 俯视图答案：C2. 以下哪个符号表示螺纹（）。
A. ∅B. ∇C. ∞D. ∅∅答案：D3. 机械图纸中，尺寸线通常使用什么颜色（）。
A. 黑色B. 蓝色C. 红色D. 绿色答案：A4. 机械图纸上，尺寸标注的数字表示（）。
A. 长度B. 宽度C. 高度D. 重量答案：A5. 机械图纸中，表示物体对称性的符号是（）。
A. ⊥B. ∥C. ≡D. ⊕答案：C6. 在机械图纸中，表示轴线的线型是（）。
A. 实线B. 虚线C. 点划线D. 双点划线答案：C7. 机械图纸中，表示孔的符号是（）。
A. ●B. ▬C. ▭D. ■答案：D8. 机械图纸中，表示焊接符号的线型是（）。
A. 虚线B. 点线C. 波浪线D. 双折线答案：C二、填空题（每题5分，共20分）1. 机械图纸中，表示物体长度的单位通常是____。
答案：毫米(mm)2. 在机械图纸中，表示物体厚度的线型通常是____。
答案：粗实线3. 机械图纸上，表示物体深度的符号通常是____。
答案：▬▬▬4. 机械图纸中，表示物体直径的符号是____。
答案：∅三、简答题（每题10分，共40分）1. 简述机械图纸中尺寸标注的基本要求。
答案：尺寸标注应清晰、准确，尺寸线应与尺寸数字垂直，尺寸数字应放置在尺寸线外侧，并且尺寸数字应易于阅读。
2. 解释机械图纸中剖面图的作用。
答案：剖面图用于展示物体内部结构，通过剖切面揭示物体内部的细节，以便更清楚地理解物体的构造。
3. 描述机械图纸中装配图与零件图的区别。
答案：装配图展示的是多个零件组合在一起的完整结构，而零件图则展示单个零件的详细尺寸和形状。
4. 说明机械图纸中公差标注的意义。
答案：公差标注表示零件尺寸的允许误差范围，确保零件在制造过程中的可互换性和装配的可行性。
机械识图复习试题
机械识图复习试题机械复习题一、填空题1、机械制图当中基本图幅有哪五种A0 、A1 、A2 、A3 A4 ，其中A4图纸幅的尺寸为210×297 。
2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线，轴线，中心线采用细点画线。
3、图样中的尺寸以㎜为单位。
4、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加R 。
5、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。
6、零件有长宽高三个方向的尺寸，主视图上只能反映零件的长和高，俯视图上只能反映零件的长和宽，左视图上只能反映零件的宽和高。
7、三视图的投影规律是：主视图与俯视图长对正；主视图与左视图高平齐；俯视图与左视图宽相等。
8、按剖切范围分，剖视图可分为全剖、半剖和局部剖三类。
9、三视图指的是哪三个视图：主视图俯视图左视图。
10、基本尺寸相同的孔和轴产生配合关系，根据间隙的大小，可分为间隙配合，过盈配合，过渡配合三种；11、零件图四大内容是：一组图形、完整的尺寸、技术要求、标题栏。
12、装配图的五大尺寸是性能（规格）尺寸、装配尺寸、安装尺寸、外形尺寸。
13、铆工拼拼装的基本条件是定位、加紧、测量。
14、清磨焊道两侧30mm 即可，清磨多了造成资源的浪费，清磨不到位影响焊缝的质量。
15、拼装是将焊前加工好的零件，采用适当工艺方法，按生产图样要求的位置、尺寸组装成产品结构的工艺过程。
二、选择题1、下列符号中表示强制国家标准的是（C ）。
A．GB/T B．GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。
A．粗实线B．虚线 C.细实线3、下列比例当中表示放大比例的是（B ）A．1：1 B．2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（C ）A．1：1 B．2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜B．㎝ C.m6、角度尺寸在标注时，文字一律（ A ）书写A．水平B．垂直 C.倾斜7、标题栏一般位于图纸的（ A ）A．右下角B．左下角 C.右上角8、在半剖视图中，剖视图部分与视图部分的分界线为：AA.细点画线 B 粗实线、C、双点画线9、下列局部剖视图中，正确的画法是 B 。
《机械制图(机械识图)》复习题
85．看三视图，选择对应的立体图 C 。
A． B． C． D．
87．看三视图，选择对应的立体图 D 。
A． B． C． D．
63．投影面平行线分为： D 、水平线、侧平线。
A．直线 ； B．平行线； C．斜线； D．正平线。
70．看三视图，选择对应的立体图 C 。
A． B． C． D．
16．相贯线是一条不封闭的空间曲线。（ × ）
21．投影法分为中心投影法和平行投影法。（ √ ）
23．直线在三投影面中的位置可分为三大类：投影面倾斜线 、投影面直线、投影面垂直线。（ × ）
25．主视图上能度量物体的长和宽。（ × ）
31．组合体标注尺寸的原则，一定要符合正确、完整、清晰的原则。（ √）
A.切割类组合体； B.叠加类组合体；
C.综合类组合体； D.组合体。
97.由基本体切割而成的组合体称为（ A ）。
A.切割类组合体； B.叠加类组合体；
C.综合类组合体； D.组合体。
108.决定几何体形状、大小的尺寸是（ A ）。
A.定形尺寸； B.总体尺寸；
71．看三视图，选择对应的立体图 A 。
A． B． C． D．
72．看三视图，选择对应的立体图 B 。
A． B． C． D．
A．图形的大小； B．绘图的准确度； C．尺寸； D．图幅大小。
26．S￠表示 D 的符号和缩写词。
A．直径 ； B．半径球； C．直径 ； D．球直径。
33．在图样和技术文件中书写的汉字，应写成 D 。
A．斜体； B．行楷； C．幼圆； D．仿宋体。
19. 能充分表达了机件的内部结构，又保留了机件的外部形状的表达方法是( B )。
机械识图基础知识考试试题及答案
机械识图基础知识考试试题姓名：一、填空题 (共 50 分，每空 1 分) 得分：1、机械制图的图纸幅面有 A0 、A1 、A2 、A3 、A4 五种格式。
52 、图纸中图框格式的标题栏一般位于图纸的右下角。
13、根据投射中心到投影面的距离，投影分为中心投影法和平行投影法；平行投 影根据投射线与投影面是否垂直的位置关系又分为正投影和斜投影。
54 、由立体图找出对应的三视图。
65 、对照立体图，将对应的左视图和俯视图图号填入表中。
83 64 51212 119 76 、视图为机件向投影面投影所得的图形，主要用来表达机件的外部结构形状，视图分为：基本视图、向视图、局部视图和斜视图四种。
47 、常见的螺纹牙型有三角形、梯形、锯齿形和方形等多种。
48 、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为局部放大图。
19 、断面图可分为移出断面和重合断面两种。
210 、用剖切面局部地剖开机件所得的剖视图称为局部剖视图。
111、气化 CO2 压缩机分为垂直剖分式和水平剖分式，其型号分别为 2MCL527 和2BCL305，其中前者为 7 级压缩，后者为 5 级压缩。
612 、压缩机的密封中，叶轮口环处的密封为 (口圈密封 (口环密封))，两级之间的密封为 (级间密封)，平衡盘的密封为 (平衡盘密封)，轴端两侧的密封为 (轴端密封)，密封的作用是防止气体在(级间倒流)及(向外泄漏) 。
613 、组合体尺寸的基本要求是正确、完整、清晰、合理。
2二、不定项选择题 (共 10 分每题 1 分)1、图样中的尺寸大小均以( D )为单位，在尺寸数字后面不必写出单位名称。
A、km B 、dm C 、cm D 、mm2、尺寸线、尺寸界线用 ( B )绘制。
A、粗实线B、细实线C、点划线D、虚线3、国家标准规定了各种尺寸的标注方法，直径尺寸的标注必须在尺寸数字前加注直径符号( C ) 。
A、D B 、d C、Ф D 、L4、投影面体系中，正立在观察者正前方的投影面称为( C ) 。
机械识图复习题
机械识图复习题机械识图复习题机械识图是一门重要的工程学科，它涉及到了工程设计、制造和维修等方面。
在机械识图的学习过程中，复习题是一种常用的学习方法，可以帮助我们巩固所学的知识，提高对机械图纸的理解能力。
本文将为大家提供一些机械识图复习题，希望能够对大家的学习有所帮助。
一、基础概念题1. 什么是机械图纸？机械图纸是用来表示机械零件形状、尺寸和位置关系的一种图形符号系统。
2. 机械图纸的分类有哪些？机械图纸可以分为装配图、零件图和工艺图等。
3. 什么是视图？视图是指从不同方向观察物体所得到的图形。
4. 什么是尺寸？尺寸是指物体的线性尺寸、角度尺寸和位置尺寸等。
5. 什么是公差？公差是指零件尺寸与设计尺寸之间允许的最大偏差范围。
二、绘图技巧题1. 如何绘制一个正方体的视图？首先，确定正方体的主视图，然后根据主视图的尺寸和位置关系，绘制正方体的俯视图和侧视图。
2. 如何绘制一个圆柱体的视图？首先，确定圆柱体的主视图，然后根据主视图的尺寸和位置关系，绘制圆柱体的俯视图和侧视图。
3. 如何绘制一个螺纹孔的视图？首先，确定螺纹孔的主视图，然后根据主视图的尺寸和位置关系，绘制螺纹孔的剖视图和侧视图。
4. 如何绘制一个键槽的视图？首先，确定键槽的主视图，然后根据主视图的尺寸和位置关系，绘制键槽的剖视图和侧视图。
三、工程应用题1. 请根据给定的图纸，绘制出该零件的主视图、俯视图和侧视图，并标注出尺寸和公差。
2. 请根据给定的图纸，计算出该零件的质量，并说明计算过程。
3. 请根据给定的图纸，选择合适的加工工艺，并说明加工过程。
4. 请根据给定的图纸，分析该零件的装配关系，并说明装配顺序。
通过以上的复习题，我们可以巩固机械识图的基础知识，提高对机械图纸的理解能力。
同时，我们也能够应用所学的知识解决实际的工程问题。
在学习机械识图的过程中，我们要注重理论与实践相结合，通过大量的练习和实际操作，不断提高自己的技能水平。
希望大家都能够在机械识图的学习中取得好成绩！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《机械识图》复习题一、填空题：1.视图包括基本视图、向视图、局部视图、斜视图4种。
2.物体向基本投影面投射所得的视图称为基本视图。
3.按正投影法分别向六个基本投影面投影，可得到主视图、俯视图、左视图、右视图、仰视图、后视图六个基本视图。
4.主、俯、仰、后视图，长度相等；主、左、右、后视图，高度相等；左、俯、右、仰视图，宽度相等。
5.将物体的某一部分向基本投影面投射所得的视图称为局部视图。
6.物体向不平行于任何基本投影面的平面投射所得的视图称为斜视图，必要时，允许将斜视图旋转配置。
7.向视图是可以自由配置的视图。
向视图通常用箭头指明投射方向。
8.按物体被剖切范围的大小可将剖视图分为全剖视图、半剖视图和局部剖视图3种。
9．将机件的部分结构用大于原图形所采用的比例画出的图形称为局部放大图。
10. 六个基本视图中，仰视图与俯视图同样反映物体长、宽方向的尺寸；右视图与左视图同样反映物体高、宽方向的尺寸；后视图与主视图同样反映物体长、高方向的尺寸。
11. 机件上的某些细小结构在视图中表达不清晰，或不便于标注尺寸时，采用局部放大图。
12. 局部放大图的比例数值是放大图与实际物体的比例，而不是对原图的比例。
13.根据断面图在图中配置的图中，可分为移出断面和重合断面。
14. 形状和位置公差简称为形位公差。
15. 配合有基孔制和基轴制两种基准制。
配合分成过盈配合、过渡配合和间隙配合三类。
16. 允许尺寸变动的两个极限值称为极限尺寸。
17. 按作用不同，可将基准分为设计基准和工艺基准。
18. 基孔制的孔（基准孔）的基本偏差代号用H符号表示，其基本偏差值为下偏差0。
基轴制的轴（基准轴）的基本偏差代号用h符号表示，其基本偏差值为上偏差0。
19.零件图一般包括四项内容：一组视图、完整的尺寸、技术要求和标题栏。
20．行位公差项目符号：：直线度；：倾斜度；：圆柱度；：同心度；：线轮廓度；：面轮廓度；：平面度；：垂直度；：平行度；：圆度；：对称度；：位置度；：圆跳动；：全跳动；二、选择题1. A 一般适用于外形比较简单、内部结构较为复杂的机件。
A．全剖视图 B．半剖视图 C．局部剖视图 D．斜剖视图v2．主视图、俯视图、仰视图、后视图的 A 。
A．长对正 B．高平齐 C．宽相等3．在基本视图中，由下向上投影所得到的视图称为 C 。
A．基本视图 B．俯视图 C．仰视图 D．右视图4．在基本视图中，由后向前投影所得到的视图称为C 。
A．基本视图 B．主视图 C．后视图 D．右视图5. 将机件向不平行于基本投影面的平面投射所得的视图称为 D 。
A．基本视图 B．局部视图 C．向视图 D．斜视图6.俯视图、仰视图、左视图、右视图的C。
A．长对正 B．高平齐 C．宽相等7. 常用金属材料的剖面线与水平夹角成 B 度。
A．0 B．45 C．90 D．1808. 用剖切面完全地剖开机件所得到的剖视图称为 A 。
A．全剖视图 B．半剖视图 C．局部剖视图9. 将某部分结构用大于原图形所采用的比例画出，这种图形称为 D。
A．视图 B．剖视图 C．断面图 D．局部放大图10. 右视图、主视图、左视图、后视图的 B。
A．长对正 B．高平齐 C．宽相等11. 视图包括 A、向视图、局部视图和斜视图四种。
A．基本视图 B．主视图 C．俯视图 D．左视图12. 在基本视图中，由下向上投影所得到的视图称为 C。
A．基本视图 B．俯视图 C．仰视图 D．右视图13. 当同一机件上有几个被放大的部分时，应用 B 数字编号。
A．阿拉伯 B．罗马 C．英文 D．中文14. 主视图、俯视图、仰视图、后视图的 A 。
A．长对正 B．高平齐 C．宽相等15.粗糙度参数值越小，加工成本A。
A．越高 B．越低 C．不确定 D．不受影响16. " "符号表示B获得表面。
A．去除材料方法 B．不去除材料方法 C．车削 D．铣削17.公差值是A。
A．正值 B．负值 C．零值 D．可以是正、负或零18.A是制造和检验零件的依据。
A．零件图 B．装配图 C．轴测图 D．三视图19.零件上有配合要求或有相对运动的表面，粗糙度参数值B。
A．要大 B．要小 C．不确定 D．不受影响20.表面结构常用的轮廓参数中，高度参数Ra表示Ａ。
A．算术平均偏差 B.轮廓的最大高度 C．轮廓微观不平度十点高度21.Ａ表示零件的结构形状、大小和有关技术要求。
A．零件图 B．装配图 C．展开图 D．轴测图22.A是一组图形的核心，画图和看图都是从该图开始的。
A．主视图 B．俯视图 C．左视图 D．右视图23.ф30±0.01的公差值为 D mm。
A．+0.01 B．－0.01 C．ф30 D．0.0224.零件图上标注尺寸Sф20，表示该件是Ｃ。
A．圆柱 B．圆锥 C．圆球 D．圆环25. ""符号表示A获得表面。
A．去除材料方法 B．不去除材料方法 C．铸造 D．锻造26.一张作为加工和检验依据的零件图应包括以下基本内容：Ｄ、尺寸、技术要求和标题栏。
A．图框 B．文字 C．图纸幅面 D．图形27.表示的形位公差项目是B。
A．平行度 B．垂直度 C．同轴度 D．倾斜度28.零件的长、宽、高三个方向，每个方向有D 个主要基准。
A．一 B．二 C．三 D．至少一29.在满足使用要求的前提下，应尽量选用A 的粗糙度参数值。
A．较大 B．较小 C．不变 D．常用30、形状公差圆度的项目符号为＿B＿＿；平面度的项目符合为D；平行度的项目符合为C .A、◎；B、○；C、∥；D、31、三视图的投影关系中，主视图与俯视图＿A＿＿；主视图与左视图＿B＿；俯视图与左视图＿C＿。
A、长对正；B、高平齐；C、宽相等；D、无关系32、下图中与主、俯视图对应的左视图是＿a＿。
a( )b( )c( )d( )33、图样中的线性尺寸以 D＿为单位时，不需要注写单位的代号和名称。
A、米；B、分米；C、厘米；D、毫米34、国家标准规定图纸幅面有A。
A、A0、A1、A2、A3、A4；B、A1、A2、A3、A4、A5；C、B0、B1、B2、B3、B4；D、1、2、3、4、5三、判断题1.表面粗糙度参数值越小，表面质量要求越低，加工成本也越低。
（×）2.形位公差的被测要素是轴线或对称中心线时，应将箭头与该要素的尺寸线对齐。
（√）3.极限偏差的数值可以为正值、负值和零，公差的数值只能是正值。
（√） 4.基孔制中的基准孔，其基本偏差代号为H，下偏差为零。
（√）5.在孔或轴的基本尺寸后面注出偏差值，这种标注形式用于单件或小批量生产的零件图上。
（√）6.标准公差共有18个精度等级。
（×）7.基本偏差可能是上偏差，也可能是下偏差。
（√）8.标注形位公差代号时，当被测要素是轮廓要素时，从框格引出的指引线箭头，应指在该要素的轮廓线或者延长线上。
（√）9.零线是表示基本尺寸的一条直线。
（√）10.零件上的重要尺寸必须直接注出。
（√）11.零件图的作用是制造和检验零件的依据。
（√）12、确定物体大小的尺寸称为定形尺寸。
（√）13、机件的真实大小应以图样所注尺寸数字为依据，与图形的大小及绘图准确度无关。
（√）14、一张完整的零件图内容包括一组视图、完整的尺寸、技术要求、标题栏．（√）15、平面图形（或直线）平行于投影面时，其投影具有真实性。
（√）五、读零件图1. 看懂齿轮轴零件图，回答下列问题：（1）.该零件的名称齿轮轴，材料45号钢，图纸所采用的比例为1:1 。
（2）.该零件共用了2个图形来表达，分别是主视图和左视图组成，轮齿部分作了局部剖。
（3）.表示基本尺寸为Φ35，上偏差为+0.018，下偏差为+0.002，最大极限尺寸为35.018，最小极限尺寸为35.002，公差为0.016。
（4）.表面粗糙度要求最高的面，粗糙度值为Ra1.6。
（5）.解释形位公差：被测要素键槽侧面，基准要素轴的对称平面，公差项目对称度，公差值0.05。
2.看懂起重螺杆零件图，回答下列问题：（1）.零件左端面不通螺孔的螺纹深度尺寸为 12mm 。
（2）.零件左边φ14轴段尺寸的上偏差是： -0.04 。
（3）.零件左边φ14轴段尺寸的下偏差是：-0.076 。
（4）.零件的材料是： 45号钢。
（5）.有尺寸公差要求的尺寸：有 2 个。
（6）.零件右端面的表面粗糙度代号中的Ra值是： 6.3μm 。
（7）.零件的径向尺寸基准是：_轴心线_。
3.看懂带轮零件图，回答下列问题：(1).右边图形是局部视图。
(2).零件的材料牌号是 HT250 。
(3).有公差要求的尺寸：有 2 个。
(4).键槽工作面的表面粗糙度代号中的Ra值是：3.2μm 。
4.读齿轮轴零件图，在指定位置补画断面图，并完成填空题。
（1）.说明Ф20f7的含义：Ф20为基本尺寸，f7是公差带代号。
（2）.说明含义：符号⊥表示垂直度，数字0.03是公差，A 是基准符号。
（3）.指出图中的工艺结构：它有 2 处倒角，其尺寸分别为c2和 c1.5 。
1）．泵盖主视图是采用相剖切平面剖得的全剖视图。
2）．泵盖上有2 个销孔，6 个沉孔，2个盲孔。
沉孔的直径是Φ11，深6mm 。
3）．尺寸28.76±0.016是定位尺寸。
4）．泵盖左视图中的定位尺寸有 45°、 28 、Ｒ23 。
5）．泵盖表面质量要求最高的表面是盲孔内表面，其表面粗糙度Ra值为3.2μm 。
6）．形位公差的含义是：被测要素是Φ16的轴线，基准要素是Φ16的轴线，公差项目是平行度、垂直度，公差值是Φ0.04、Φ0.01、。
1）.零件上共有 2 个沉孔。
2）.列出所有含公差要求的尺寸：Φ10H7、M30*3-8g。
3）.零件的大部分表面用去除材料的方法获得。
