dds工作原理

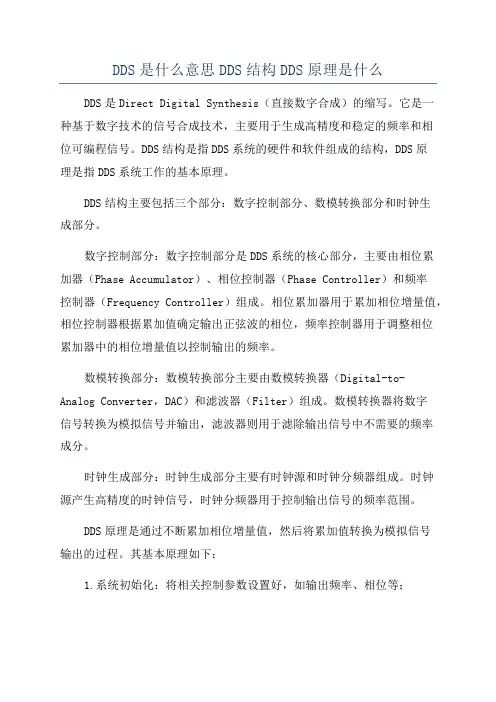

DDS是什么意思DDS结构DDS原理是什么
DDS是什么意思DDS结构DDS原理是什么DDS是Direct Digital Synthesis(直接数字合成)的缩写。
它是一种基于数字技术的信号合成技术,主要用于生成高精度和稳定的频率和相位可编程信号。
DDS结构是指DDS系统的硬件和软件组成的结构,DDS原理是指DDS系统工作的基本原理。
DDS结构主要包括三个部分:数字控制部分、数模转换部分和时钟生成部分。
数字控制部分:数字控制部分是DDS系统的核心部分,主要由相位累加器(Phase Accumulator)、相位控制器(Phase Controller)和频率控制器(Frequency Controller)组成。
相位累加器用于累加相位增量值,相位控制器根据累加值确定输出正弦波的相位,频率控制器用于调整相位累加器中的相位增量值以控制输出的频率。
数模转换部分:数模转换部分主要由数模转换器(Digital-to-Analog Converter,DAC)和滤波器(Filter)组成。
数模转换器将数字信号转换为模拟信号并输出,滤波器则用于滤除输出信号中不需要的频率成分。
时钟生成部分:时钟生成部分主要有时钟源和时钟分频器组成。
时钟源产生高精度的时钟信号,时钟分频器用于控制输出信号的频率范围。
DDS原理是通过不断累加相位增量值,然后将累加值转换为模拟信号输出的过程。
其基本原理如下:1.系统初始化:将相关控制参数设置好,如输出频率、相位等;2.相位累加器工作:以一个固定的时钟信号为基准,相位累加器通过不断累加相位增量值来更新相位值;3.相位控制器控制输出相位:相位控制器根据累加值和设定的控制参数计算出输出正弦波的相位;4.频率控制器调整相位增量值:频率控制器根据设定的频率参数,调整相位累加器中的相位增量值,从而控制输出的频率;5.数模转换和滤波:相位控制器输出的数字信号经过数模转换器转换为模拟信号,然后通过滤波器滤除不需要的频率成分,最后将信号输出。
DDS基本原理及技术指南
DDS基本原理及技术指南DDS全称为Direct Digital Synthesis(直接数字合成),是一种数字信号处理技术,广泛应用于频率合成、载波信号生成和频率调制等领域。
本文将介绍DDS的基本原理以及一些技术指南。
一、DDS原理DDS技术利用数字信号处理器(DSP)和数字锁相环(PLL)的协同工作实现信号的合成。
其基本原理如下:1.参考信号生成:DDS系统首先需要一个参考信号作为频率和相位参考。
这个参考信号可以是一个精确的时钟信号或者一个外部输入信号。
参考信号经过A/D转换器(模数转换器)转换为数字信号。
2.累加器:DDS系统会将参考信号的数字表示输入到一个累加器中。
累加器根据输入的数字信号进行累加操作,并且通过加法操作可以改变每一步的累加值。
3.相位累加器:累加器的输出值作为相位累加器的输入。
相位累加器也是一个累加器,但是其输出值作为频率合成器的输入。
相位累加器的输出值会被用来计算输出信号的相位。
4.乘法器/其它运算器:DDS系统还可能包含一个乘法器或其它运算器。
乘法器可以用来改变输出信号的幅度,以及实现频率调制等功能。
5.数字控制端口:DDS系统通常还包括一个数字控制端口,用来接受用户输入的频率、相位和幅度等参数。
这可以通过软件或者硬件的方式进行设置。
二、DDS技术指南以下是一些关于使用DDS技术的指南:1.选择合适的DDS芯片:根据需要合成的信号频率范围、分辨率和精度等要求,选择合适的DDS芯片。
一些常用的DDS芯片有AD9850、AD9851等。
2.谐波抑制:DDS系统在生成频率时会产生一定的谐波。
为了保持输出信号的纯净性,需要采取一些方法来抑制谐波。
常见的方法有使用低通滤波器、改变采样率等。
3.防止相位突变:相位突变会引起频谱中出现额外的频谱成分,影响输出信号的质量。
为了避免相位突变,可以通过调整累加器的初始相位或者采用相位预置技术。
4.频率和相位调制:DDS技术可以很方便地实现频率和相位调制。
DDS是什么意思DDS结构DDS原理是什么
DDS是什么意思DDS结构DDS原理是什么DDS是Direct Digital Synthesis的英文缩写,意为直接数字合成。
DDS是一种利用数字信号处理技术来产生高精度的频率和相位可控的连续波形的操作。
DDS结构是一种基于数字技术的信号产生器的结构。
它由相位累加器、频率控制字(FTW)、相位控制字(PTW)和一个查找表等组成。
相位累加器作为时钟信号的计数器,根据频率控制字的步进大小进行相位值的累加,然后通过查找表获取相位对应的幅度值。
这个过程可以重复进行,从而得到连续的波形输出。
DDS原理是基于抽样定理和离散信号处理的原理。
抽样定理表明,如果一个连续时间信号的带宽不超过其信号的采样率的一半,那么可以通过对信号进行抽样并进行适当的处理,以恢复原始信号。
DDS利用这一原理,将待产生的波形离散化为一系列的采样点,然后通过合成器根据这些采样点的幅度和相位信息来产生对应的数字信号。
这样,通过对这些数字信号进行转换和滤波处理,最终可以得到与原始信号非常接近的连续波形。
DDS的工作原理大致如下:1.设置初始参数:包括振荡频率、幅度、相位等。
2.配置相位累加器:选择一个合适的时钟频率,将其作为相位累加器的输入,通过加法器对相位控制字进行累加,从而控制波形的相位。
3.设置频率控制字:根据需要的波形频率,确定相位累加器每次累加的步长。
频率控制字的大小决定了每次相位累加的步进大小。
4.查找表:DDS中常用的查找表是正弦、余弦函数的表。
根据相位控制字来索引查找表中的数值,得到对应的幅度。
5.数字-模拟转换:将查找表中的数字信号转换为模拟信号,可以通过数字模拟转换器(DAC)来实现。
6.输出滤波:为了去除由数字合成引起的数字噪音和谐波,可以通过低通滤波器对输出信号进行滤波处理,以得到平滑的连续波形。
DDS的优点包括高精度、高稳定性、高频率分辨率、快速频率跳变和灵活性等。
它广泛应用于通信、测量、广播、音频处理等领域,可以用于产生各种连续波形,如正弦波、方波、锯齿波等,也可以通过频率和相位的调整进行频率调制和相位调制。
dds原理
dds原理DDS(Direct Digital Synthesis)原理。
DDS(Direct Digital Synthesis)是一种用于产生数字信号的技术,它可以通过数字方式直接产生任意波形的信号。
DDS技术已经被广泛应用于信号发生器、通信系统、医疗设备等领域。
DDS的原理是通过数字控制方式来产生信号,相比于传统的模拟方式,DDS具有精度高、稳定性好、频率范围广等优点。
在DDS中,有三个主要的部分,相位累加器、频率控制字和DAC(数字模拟转换器)。
相位累加器用于累加相位控制字,从而产生一个连续的相位变化;频率控制字用于控制相位累加器的增量,从而控制输出信号的频率;DAC用于将数字信号转换为模拟信号输出。
通过这三个部分的协作,DDS可以产生高精度、稳定的信号输出。
DDS的原理基于数字信号处理技术,它可以实现对信号频率、相位、幅度等参数的精确控制。
相比于传统的模拟信号发生器,DDS可以实现更高的频率分辨率和更好的频率稳定性。
另外,DDS还可以实现频率和相位的快速切换,这对于一些需要频率跳变或相位调制的应用非常重要。
在DDS中,最关键的部分是相位累加器。
相位累加器通过累加相位控制字来产生一个连续的相位变化,从而实现信号的频率控制。
相位累加器的位宽决定了相位的分辨率,位宽越大,相位分辨率越高,输出信号的频率分辨率也就越高。
因此,在设计DDS时,需要充分考虑相位累加器的位宽和累加速率,以满足不同应用对频率分辨率的要求。
另外,频率控制字的精度和稳定性也对DDS的性能有很大影响。
频率控制字决定了相位累加器的增量,从而直接影响输出信号的频率。
因此,在设计DDS时,需要考虑频率控制字的精度和稳定性,以确保输出信号的频率精度和稳定性。
总的来说,DDS是一种基于数字信号处理技术的信号发生器,它具有高精度、稳定性好、频率范围广等优点。
在实际应用中,DDS可以满足对信号频率、相位、幅度等参数精确控制的需求,因此被广泛应用于信号发生器、通信系统、医疗设备等领域。
dds工作原理
dds工作原理
DDS(Direct Digital Synthesis,直接数字合成)是一种数字信
号处理技术,用于生成高精度和稳定的频率信号。
其工作原理如下:
1. 数字信号生成器(Digital Signal Generator)产生一个或多个
参考波形,例如正弦波、方波或锯齿波。
2. 参考波形经过一个数字相位累加器(Digital Phase Accumulator),用于控制信号的频率。
相位累加器接收一个
控制字(Control Word),该字定义了相位累加的步长。
较大
的步长将导致更高的频率。
3. 累加器的输出接入一个查找表(Look-up Table),用于产生离散的输出样本。
查找表包含一个周期的离散样本点,这些样本点代表了参考波形的电压值。
4. 查找表的输出连接到一个数字到模拟转换器(Digital-to-Analog Converter,DAC),将数字样本转换为模拟电压信号。
5. 模拟电压信号经过低通滤波器(Low-pass Filter),用于去
除高频噪音成分,保留期望的基频信号。
6. 输出的模拟信号可用于驱动各种应用,如通信系统、音频设备、医疗器械等。
DDS的优点包括频率稳定性高、可编程性强、频率分辨率高
等。
相比于传统的模拟信号合成方法,DDS技术更加灵活和精确。
它的主要应用领域包括频率合成、频谱分析、信号调制等。
dds技术原理
dds技术原理DDS技术原理什么是DDS技术DDS(Direct Digital Synthesis)技术是一种通过数字方式生成连续时间波形的方法。
它是一种基于数字信号处理技术的发展而来的新型波形发生技术。
DDS技术具有高精度、高稳定性、高灵活性等特点,被广泛应用于频率合成、调制解调、信号发生等领域。
DDS技术的原理数字相位累加器DDS技术的核心是数字相位累加器。
相位累加器是一种用于周期性连续时间波形的数字累加器,它以固定的频率递增或递减相位值,从而生成连续时间的波形。
相位值的变化速率由相位增量参数控制,该参数决定了波形的频率。
数字频率控制字DDS技术通过调整相位累加器的相位增量参数来控制波形的频率。
相位增量参数被称为数字频率控制字(Digital Frequency Tuning Word,简称FTW),它决定了相位累加器每个时钟周期中相位值的变化量。
映射函数DDS技术中的映射函数用于将数字频率控制字映射到具体的频率。
映射函数通常由硬件电路或软件程序实现,它将FTW值转换为相应的频率值,通过控制FTW值的变化来实现定制的波形产生。
数字到模拟转换DDS技术生成的是数字信号,为了得到模拟波形,需要进行数字到模拟转换(Digital-to-Analog Conversion,简称DAC)。
DAC将DDS产生的数字波形转换为模拟信号,供系统外部使用。
DDS技术的优势DDS技术相较于传统的信号发生技术具有如下优势:•高精度:DDS技术通过精确控制相位累加器的相位增量值,可以实现非常精确的频率合成,利于高精度的信号发生。
•高稳定性:DDS技术的频率控制依赖于数字控制字,数字控制字的稳定性决定了波形的稳定性,DDS技术具有较高的稳定性。
•高灵活性:DDS技术通过调整数字控制字的值,可以实现各种信号波形的生成,具有较高的灵活性,适应多种应用需求。
结语DDS技术作为一种基于数字信号处理的波形发生技术,具有高精度、高稳定性、高灵活性等优点,被广泛应用于频率合成、调制解调和信号发生等领域。
DDS 工作原理
DDS 工作原理
DDS(数据分发服务)工作原理是通过实时数据分发技术,将数据从一个源节点传输到一个或多个目标节点的一种机制。
它主要通过以下几个步骤实现:
1. 建立连接:源节点与目标节点之间建立稳定的连接通道,这可以通过TCP/IP协议来完成。
建立连接后,源节点可以将数据发送给目标节点。
2. 数据发布:源节点将需要传输的数据打包成特定的格式,并发布到网络上。
数据可以是实时的传感器数据、状态信息、控制命令等。
发布的数据可以被多个目标节点订阅和接收。
3. 订阅数据:目标节点可以对感兴趣的数据进行订阅。
订阅可以通过多种方式实现,如按主题、按数据类型或按特定条件进行订阅。
订阅后,目标节点将接收到源节点发布的相关数据。
4. 数据传输:源节点通过建立的连接通道将数据传输给目标节点。
传输可以是单向的,也可以是双向的。
数据的传输可以基于发布-订阅模式,也可以基于请求-响应模式。
5. 数据过滤和分发:目标节点可以对接收到的数据进行过滤和处理,以提取需要的信息。
数据过滤可以根据特定的条件或规则进行,以减少网络传输和数据处理的负担。
通过以上步骤,DDS可以实现源节点与目标节点之间的实时
数据传输和通信。
它具有高性能、可靠性和实时性的优点,可以用于各种实时应用,如实时控制系统、分布式计算等。
DDS原理
第一讲:DDS原理;第二讲:为什么能控制频率、波形、幅值;第三讲:为什么达不到预定的标准;第四讲:工程中的各个部分;第一讲DDS的原理DDS(Direct Digital Frequency Synthesizer)直接数字频率合成器,也可叫DDFS。
•DDS是从相位的概念直接合成所需波形的一种频率合成技术。
•不仅可以产生不同频率的正弦波,而且可以控制波形的初始相位。
DDS原理框图主要构成:内部:相位累加器,正弦查找表外围:DAC,LPF(低通滤波器)工作过程1、将存于ROM中的数字波形,经DAC,形成模拟量波形。
2、改变寻址的步长来改变输出信号的频率。
步长即为对数字波形查表的相位增量。
由累加器对相位增量进行累加,累加器的值作为查表地址。
3、DAC输出的阶梯形波形,经低通滤波,成为模拟波形。
频率控制在程序中,采样时钟是50M,N相位累加器的位宽是32,M频率控制字的位宽是16位;可以控制的最大的频率就是65535*50000000/4294967296=762Hz;相位控制波形存储正弦信号相位与幅度的对应关系可以将正弦波波形看作一个矢量沿相位圆转动,相位圆对应正弦波一个周期的波形。
波形中的每个采样点对应相位圆上的一个相位点。
相位累加器的值作为ROM的地址,读取ROM的相位幅度,实现相位到幅度的转换。
AD转换和滤波分析:DDS优点•频率分辨率高,可达2的N次。
•频率切换速度快,可达us量级。
•频率切换时相位连续。
•可以产生任意波形。
DDS缺点•输出频带范围有限。
•输出杂散大。
第二讲频率的控制在该工程中,有四个文件时用来控制频率的,如下:其中adder_32和reg32用来控制频率的快慢,请记住这样一个原理:波形的产生是通过产生一个ROM的寻址信号对存放波形的ROM进行寻址,然后得到ROM中的数据。
而寻址的快慢就是波形输出的频率,所以通过控制对ROM的寻址快慢就可以控制频率了。
这里控制频率的实现是通过一个32位的加法器和一个32位的寄存器进行寻址的;32位加法器的加数分别来自控制频率信号set_f和reg32模块反馈回来32为数,其实set_f就是32位加法器的一个步进值,同时也是ROM寻址的步进尺度。
dds的基本原理
dds的基本原理DDS(Direct Digital Synthesis,直接数字合成)是一种基于数字信号处理技术的频率合成技术。
它可以通过数字信号产生高精度、高稳定度、低相噪声的正弦波信号,并且可以在一定程度上实现频率的连续可调。
DDS的基本原理是:将一个固定频率的参考时钟信号经过相位累加器和幅度控制器进行处理,生成一个与参考时钟频率不同但精确可控的输出信号。
具体来说,DDS主要由以下几个模块组成:1. 参考时钟模块:该模块产生一个固定频率和稳定度的时钟信号作为DDS系统的参考时钟。
通常采用晶振或TCXO等稳定性较好的振荡器作为参考时钟。
2. 相位累加器模块:该模块将参考时钟信号作为输入,在每个时钟周期内对一个初始相位值进行累加,并输出累加后的相位值。
累加器可以通过加法器或乘法器等方式实现。
3. 数字正弦波发生器模块:该模块根据累加后的相位值计算出对应正弦波周期中每个采样点上正弦波值,并输出数字正弦波序列。
通常采用查表法或Cordic算法等方式实现。
4. 数字滤波器模块:该模块对数字正弦波序列进行滤波,以去除高频噪声和杂散分量,并输出最终的DDS输出信号。
通常采用FIR或IIR等数字滤波器实现。
5. 幅度控制器模块:该模块可以对DDS输出信号进行幅度调节,以调整输出信号的幅度大小。
通常采用DAC等数字电路实现。
总体来说,DDS的基本原理就是通过参考时钟、相位累加器、数字正弦波发生器、数字滤波器和幅度控制器等模块的协同作用,产生精确可控的正弦波信号。
DDS技术具有频率可调范围广、频率稳定性高、相位噪声低等特点,在通信、雷达、测量仪器等领域得到了广泛应用。
dds信号发生器原理
dds信号发生器原理DDS信号发生器是一种基于数字技术的信号发生器,其工作原理是将一个高频时钟信号经过相位累加、调制和滤波等处理后,得到所需的正弦、方波等各种类型的信号。
相比传统的模拟信号发生器,DDS信号发生器具有输出信号稳定、精度高、频率范围宽、调制功能强等优点,因此在现代电子设备的测试、测量和控制等领域得到了广泛应用。
DDS信号发生器的核心是一个相位累加器,其基本原理是将一个高频时钟信号与一个相位累加器输出的相位累加器相加,得到所需的调制信号。
相位累加器由一个二进制计数器和一个数字控制电路组成,计数器负责输出相位累加器的计数值,数字控制电路负责根据所需的输出信号模式和频率,控制相位累加器的计数值和速度,从而实现所需信号的生成。
DDS信号发生器的输出信号的频率由相位累加器的计数速度和时钟信号的频率共同决定,可以通过改变相位累加器的计数速度或修改时钟信号的频率来改变输出信号的频率。
调制功能是通过修改相位累加器输出的信号相位来实现的,可以根据需要对调制波形进行相位、幅度、频率等方面的控制。
DDS信号发生器由于采用数字技术实现,其输出信号的频率、精度和稳定度等很高,而且可以实现各种复杂的调制方式,因此被广泛应用于无线通信、测试测量、信号处理等多个领域。
但DDS信号发生器在实际应用中也存在着一些问题,如产生谐波和杂散等干扰信号,导致输出信号的纹波和失真等问题,需要采取一些措施进行抑制和补偿。
总之,DDS信号发生器是一种基于数字技术的高性能信号发生器,具有广泛的应用前景和发展空间。
近年来,随着数字技术的不断发展和应用扩展,DDS信号发生器将在更广泛的领域和应用场合中得到更加广泛的应用和拓展。
DDS原理及仿真
DDS原理及仿真DDS是指直接数字式合成器(Direct Digital Synthesizer),是一种通过数字信号处理器(DSP)或者其他数字电路实现的信号产生器,用来产生各种频率的信号。
DDS的工作原理是基于相位累加器的原理,它通过不断累加一个固定的相位增量来产生连续的相位值,然后将相位值转换为相应的数字输出值。
通过调整相位增量的大小和输出的采样率,可以产生不同频率的信号。
DDS的核心部件包括相位累加器和查找表。
相位累加器用来累加相位增量,它的输出表示当前的相位角度。
查找表存储了对应相位角度的输出值,可以是正弦波、方波或者其他形式的信号。
通过不断更新相位累加器的值,可以实现不同频率信号的产生。
DDS的工作流程如下:1.初始化相位累加器的值和相位增量的大小。
2.根据相位累加器的值,在查找表中找到对应的输出值。
3.将输出值转换为模拟信号,比如通过数模转换器。
4.更新相位累加器的值,继续下一次的相位累加和查找表查询。
DDS的优点是频率分辨率高、频率稳定性好、调频调制灵活等。
同时可以通过编程来控制相位累加器的值,实现频率、幅度、相位等参数的调节。
DDS的仿真可以通过软件工具来实现,比如Matlab、Simulink等。
仿真可以包括相位累加器、查找表、数模转换器等各个模块的建模和验证。
通过改变相位增量的大小和输出采样率,可以模拟产生不同频率的信号,然后将输出信号与理论信号进行比较,验证DDS的准确性和稳定性。
DDS的仿真还可以用来研究不同的调制技术,比如频率调制、幅度调制、相位调制等。
通过改变调制参数,可以模拟产生不同调制方式的信号,并观察其在频谱、时域等方面的特性。
总之,DDS是一种基于相位累加器和查找表的信号合成技术,可以产生各种频率的信号。
通过仿真工具可以对DDS的原理和性能进行研究和验证,为相关应用提供支持。
DDS原理及实现
1 DDS 原理简介数字频率合成器(Direct Digital Synthesizer )是从相位概念出发直接合成所需波形的一种频率合成技术。
一个直接数字频率合成器由相位累加器、加法器、波形存储ROM 、D/A 转换器和低通滤波器(LPF )构成。
DDS 的原理框图如图1.2所示:图1.2 DDS 原理框图其中K 为频率控制字、P 为相位控制字、W 为波形控制字、clk f 为参考时钟频率,N 为相位累加器的字长,D 为ROM 数据位及D/A 转换器的字长。
相位累加器在时钟clk f 的控制下以步长K 作累加,输出的N 位二进制码与相位控制字P 、波形控制字W 相加后作为波形ROM 的地址,对波形ROM 进行寻址,波形ROM 输出D 位的幅度码S(n)经过D/A 转换器变成阶梯波S(t),再经过低通滤波器平滑后就可以得到合成的信号波形。
合成的信号波形的形状取决于波形ROM 中存放的幅度值,因此用DDS 可以产生任意波形。
这里我们用DDS 实现正弦波的合成。
A ) 频率预置与调节电路K 被称为频率控制字,也叫相位增量.DDS 方程为: 2N out fclk Kf ⋅=,out f 为输出频率,clk f 为时钟频率。
当K=1时,DDS 输出最低频率(也即频率分辨率)为2N clk f ,而DDS 的最大输出频率由Nyquist 采样定理决定,即2clk out f f =,也就是说K 最大值为21N -。
因此,只要N 足够大,DDS 可以得到很细的频率间隔。
要改变DDS 的输出频率,只要改变频率控制字K 即可。
B ) 累加器相位累加器由N 位加法器与N 位寄存器级联构成。
每来一个时钟脉冲clk f ,加法器将频率控制字K 与寄存器输出的累加相位数据相加,再把相加后的结果送至寄存器的数据输入端。
寄存器将加法器在上一个时钟作用后所产生的相位数据反馈到加法器的输入端;以使加法器在下一个时钟的作用下继续与频率控制字进行相加。
dds工作原理
dds工作原理DDS (分布式数据库服务)工作原理DDS (Data Distribution Service)是一种用于分布式数据库服务的通信协议,它提供了一种高效可靠的数据发布和订阅机制,用于在分布式系统中传输和管理数据。
DDS的工作原理可以概括为以下几个方面:1. 发布-订阅模型DDS采用了发布-订阅模型,其中数据的发布者将数据发送到DDS 中间件,而订阅者则通过订阅特定的数据类型来接收数据。
DDS中间件负责将数据从发布者传输到订阅者,确保数据的可靠传输和一致性。
2. 数据类型和接口定义DDS中定义了一组数据类型和接口,用于描述要发布和订阅的数据。
数据类型定义了数据的结构和字段,而接口定义了数据的发布和订阅操作。
通过使用这些定义,DDS可以实现对不同类型数据的有效管理和传输。
3. 主题和频道DDS中的数据发布和订阅是通过主题和频道进行的。
主题是一种数据的逻辑分类,而频道则是主题的具体实例。
发布者将数据发布到特定的主题和频道,而订阅者则通过订阅相应的主题和频道来接收数据。
这种机制使得DDS可以实现对数据的灵活管理和定制。
4. 数据传输和路由DDS中间件负责将数据从发布者传输到订阅者。
它使用可靠的传输机制来确保数据的完整性和可靠性。
同时,DDS还提供了灵活的路由机制,可以根据订阅者的位置和需求,选择最佳的数据传输路径,以减少网络延迟和带宽消耗。
5. 数据更新和通知DDS支持数据的动态更新和通知机制。
当数据发生改变时,发布者可以通过DDS中间件将更新的数据发送给订阅者。
订阅者可以根据需要选择接收所有更新或者只接收特定的更新。
这种机制使得DDS 可以实现实时数据同步和事件通知。
6. QoS策略DDS支持灵活的QoS (Quality of Service)策略,允许用户根据应用需求调整数据传输的性能和可靠性。
用户可以通过配置QoS参数来控制数据传输的带宽、延迟、优先级等特性。
这种机制使得DDS 具有很高的可定制性和适应性。
DDS是什么意思DDS结构DDS原理是什么
DDS是什么意思DDS结构DDS原理是什么DDS是Direct Digital Synthesis(直接数字合成)的缩写,是一种通过数字技术实现精确频率合成的方法。
它是一种基于数字信号处理的频率合成技术,通过数字计算产生具有可变频率和可控幅度的信号。
DDS结构是由相位累加器、频率控制字寄存器、相位修正器、乘法器和低通滤波器等组成。
其中,相位累加器是DDS结构的核心部分,用于积累上一个时刻的相位和当前时刻的相位增量。
频率控制字寄存器用于存储控制合成频率的参数,相位修正器用于实现相位的调整,乘法器用于将相位修正后的信号与合适的参考信号相乘,低通滤波器用于滤除乘法器输出中的高频成分,得到最终合成的信号。
DDS原理是基于一定的采样率对输入的频率和幅度进行数字化处理,将输入波形分成很多个小的时间片段,对每个时间片段进行采样,然后通过数学运算将这些离散的采样值合成为连续的波形。
具体来说,DDS原理包括以下几个步骤:1.选择合适的采样率:采样率决定了精度和频率范围。
一般来说,采样率应是合成频率的几倍,以确保能够包含足够的频率信息。
2.数字化输入信号:将输入信号经过模数转换器(ADC)转变为数字信号,以便在数字系统中进行处理。
3.相位累加器:相位累加器用于积累上一个时刻的相位和当前时刻的相位增量,根据相位累加器的值可以确定输出波形的相位。
4.频率控制:通过控制频率控制字寄存器中的参数,可以改变合成的频率。
5.相位修正:相位修正器用于对输出波形的相位进行修正,以消除相位误差。
6.乘法器:将相位修正后的信号与合适的参考信号进行乘法运算,得到合成的信号。
7.低通滤波器:为了得到平滑的输出信号,将乘法器输出的信号经过低通滤波器进行滤波,去除高频成分。
通过这些步骤,DDS可以实现高精度的频率合成,且合成频率范围广,精度高,输出稳定性好。
它在通信领域、测试仪器、测量设备等领域有广泛的应用。
DDS信号发生器原理
DDS信号发生器原理DDS(Direct Digital Synthesis)信号发生器是一种基于数字信号处理技术实现的信号发生器,其原理是利用数字信号处理器(DSP)或者现场可编程门阵列(FPGA)等硬件实现对信号频率的精确控制,从而实现高精度、高稳定性的信号发生。
相位累加器是DDS信号发生器的核心部分,它主要负责生成连续变化的相位信号。
相位累加器的输入是一个固定频率的时钟信号,输出是一个连续变化的相位信号。
相位累加器的输出相位信号通过一个幅度控制器以及一个正弦函数表查找器得到对应的幅度。
频率控制字是用于控制相位累加器的频率的参数。
频率控制字可以通过DSP或者FPGA实时计算得到,根据用户设置的频率以及系统时钟的频率,计算出相应的频率控制字发送给相位累加器。
频率控制字的改变会直接影响到相位累加器的输出,从而实现对信号频率的精确控制。
数模转换器负责将相位累加器的输出转换成模拟信号输出。
通常采用的是高速数字模拟转换器(DAC)来实现。
数模转换器将相位累加器的输出映射到一组固定幅度的数字代码,然后再通过滤波去除采样频率带来的混频等杂散分量,得到模拟输出信号。
在DDS信号发生器的实际应用中,还会加入一些附加功能来增强其输出信号的精度、稳定性等性能。
比如,引入自动幅度控制(AGC)功能,通过对输出信号进行反馈控制,保证输出信号的幅度在给定范围内稳定;引入相位调制(PM)或频率调制(FM)功能,实现对信号相位或频率的变化等。
总之,DDS信号发生器的工作原理是通过数字信号处理技术实现对信号频率的精确控制,从而实现高精度、高稳定性的信号发生。
它具有工作频率范围广、频率稳定度高、频率调节范围宽、信号质量好等优点,在通信、测量、仪器仪表等领域有着广泛的应用前景。
DDS信号发生器原理
DDS信号发生器原理DDS(Direct Digital Synthesis,直接数字合成)信号发生器是一种基于数字技术的信号发生器,它将数字数据转换为模拟信号,并通过数字控制进行频率和相位调制。
下面将详细介绍DDS信号发生器的原理和工作过程。
1.DDS信号发生器的基本原理数字控制器:用于控制DDS信号发生器的各个参数,如频率、相位等。
相位累加器:累加器用于存储当前相位值,并在每个时钟周期更新相位值。
它根据设定的输入频率和时钟频率,累加相应的相位值。
频率累加器:累加器用于存储当前频率值,并在每个时钟周期更新频率值。
它根据设定的输入频率和时钟频率,累加相应的频率值。
数字到模拟转换器(DAC):将数字数据转换为模拟信号。
该模块接收相位累加器和频率累加器输出的数值,并输出相应的模拟信号。
低通滤波器(LPF):对DAC输出的模拟信号进行滤波,以去除高频噪音和杂散分量,得到平滑的模拟信号输出。
2.DDS信号发生器的工作过程当DDS信号发生器启动时,数字控制器初始化相位累加器和频率累加器的值。
然后,相位累加器开始累加相位值,频率累加器开始累加频率值。
在每个时钟周期内,相位累加器和频率累加器的值被读取,并传递给数字到模拟转换器进行转换。
DAC将相位累加器和频率累加器输出的数字值转换为模拟信号。
转换后的模拟信号经过低通滤波器滤波,去除高频噪音和杂散分量,得到平滑的模拟信号输出。
通过控制数字控制器的参数,可以调整信号的频率和相位。
当需要改变频率或相位时,数字控制器重新计算相位累加器和频率累加器的初值,以达到所需的调制效果。
3.DDS信号发生器的优点(1)频率和相位调制精度高:DDS信号发生器通过数字控制,可以实现对频率和相位的高精度调制,具有较小的频率和相位跳变。
(2)频率范围广:DDS信号发生器的频率范围通常可以达到几百兆赫兹,满足了大多数应用的需求。
(3)信号稳定性好:DDS信号发生器采用数字技术,减少了模拟电路的误差,信号稳定性较高。
dds的工作原理
dds的工作原理DDS的工作原理DDS(Data Distribution Service)是一种用于实时数据传输和通信的标准化协议,它主要用于分布式系统中各个节点之间的数据交换。
DDS的工作原理可以简单概括为发布者-订阅者模式,其中发布者负责发布数据,而订阅者则负责订阅并接收数据。
DDS系统由多个节点组成,每个节点都可以同时充当发布者和订阅者的角色。
节点之间通过DDS协议进行通信,以实现数据的传输和交换。
DDS的工作原理基于一种称为“主题”的概念。
主题是一种逻辑实体,用于描述数据的类型和结构。
在DDS系统中,发布者和订阅者都需要创建并注册自己感兴趣的主题。
发布者创建主题后,会将数据发布到该主题上;而订阅者则通过订阅主题,来获取发布者发布的数据。
当发布者发布数据时,DDS系统会将数据按照主题进行分发,即将数据发送给订阅了该主题的所有订阅者。
这种分发方式是基于一种称为“数据实例”的概念。
每个数据实例都有一个唯一的标识符,发布者发布的数据会被分配一个新的标识符,并与主题相关联。
订阅者接收到数据后,可以根据数据实例的标识符进行处理,从而实现对数据的识别和区分。
DDS的通信方式是基于异步事件驱动的,即发布者和订阅者之间的通信是通过事件触发的。
当发布者发布数据时,DDS系统会触发一个事件,通知所有订阅了该主题的订阅者;而当订阅者接收到数据时,也会触发一个事件,通知应用程序进行相应的处理。
在DDS系统中,还存在一种称为“数据写入策略”的机制,用于控制数据的传输和交换。
数据写入策略可以通过一些参数进行配置,例如数据的发布速率、数据的优先级等。
通过合理配置数据写入策略,可以有效地控制数据的传输和交换,提高系统的性能和可靠性。
除了数据传输和通信外,DDS还提供了一些其他的功能和特性,例如数据持久化、数据过滤、数据订阅管理等。
这些功能和特性可以根据具体的需求进行灵活配置,以满足不同应用场景的需求。
DDS的工作原理基于发布者-订阅者模式,通过主题进行数据的发布和订阅,实现了分布式系统中节点之间的实时数据传输和通信。
dds工作原理
dds工作原理
DDS全称为Direct Digital Synthesis(直接数字合成),是一
种用于产生频率可编程的模拟信号的技术。
其工作原理可以简单介绍如下:
1. 频率相乘器:DDS通过使用一个精确的参考时钟和一个可
编程的相乘器来产生所需频率的信号。
参考时钟的频率可以通过一个数字控制器来调节。
2. 数字控制器:DDS系统通过一个数字控制器来控制相乘器
的输出频率。
数字控制器是一个可以接受外部输入的控制器,并根据输入的指令对相乘器的工作进行编程。
它可以接受从CPU或用户界面发送的频率控制指令,并将其转换为相乘器
的控制信号。
3. 数字信号发生器:DDS系统通常包括一个数字信号发生器,用于产生一个高频的数字信号。
该数字信号发生器可以被具体的应用程序所控制,例如通过一个外部的CPU或计算机,它
可以产生不同频率、幅度和相位的数字信号。
4. 数字至模拟转换器:DDS系统中的数字信号通过一个数字
至模拟转换器(DAC)转换成模拟信号。
DAC将数字信号转
换为对应的模拟电压或电流输出。
5. 过滤器:由于DDS产生的数字信号是包含多个频率成分的,因此需要通过一个低通滤波器来去除不需要的高频噪声,以得到所需要的频率成分。
通过上述的工作原理,DDS系统可以根据用户的设定产生具有不同频率、幅度和相位的模拟信号。
它具有频率高、精度高和可调性强等优点,在许多应用领域中得到了广泛应用,如通信、测量仪器、声音合成等。
dds信号发生器原理
dds信号发生器原理DDS信号发生器原理DDS信号发生器,即直接数字频率合成技术(Direct Digital Synthesis),是一种用于产生高精度、高稳定度的周期性信号的设备。
它广泛应用于电子测试、通信、测量以及科学研究等领域。
本文将从原理的角度介绍DDS信号发生器的工作原理及其优势。
一、原理概述DDS信号发生器的原理基于数字频率合成技术,它通过数字方式产生信号,相比于传统的模拟方式,在频率和相位的精度、调制能力等方面具有更大的优势。
其基本原理如下:1. 频率控制器:DDS信号发生器内部有一个频率控制器,它用于确定输出信号的频率。
频率控制器通常由一个晶振或参考信号源提供参考频率,然后经过频率分频器、多路选择器等模块,最终生成所需的输出频率。
2. 数字信号发生器:DDS信号发生器内部还有一个数字信号发生器,它用于产生数字信号。
数字信号发生器通常由一个相位累加器和一个查表器组成。
相位累加器负责累加相位,查表器根据累加器的值查找对应的幅值,从而实现信号的产生。
3. 数模转换器:DDS信号发生器的输出通常是一个数字信号,为了将其转换为模拟信号,需要通过一个数模转换器。
数模转换器将数字信号转换为模拟信号,然后经过滤波器等模块进行进一步处理,最终得到所需的模拟输出信号。
二、工作原理DDS信号发生器的工作原理可以分为以下几个步骤:1. 设置频率:用户通过界面或命令设置所需的输出频率,这个频率会被输入到频率控制器中。
2. 相位累加:频率控制器接收到用户设置的频率后,将其转换为相位累加的速度。
相位累加器开始从初始相位开始逐渐累加,累加的速度由频率控制器控制。
3. 查表输出:相位累加器的输出值会作为查表器的输入,查表器根据输入值在查表表格中查找对应的幅值,并输出。
4. 数模转换:查表器的输出是一个数字信号,为了得到模拟输出信号,需要通过数模转换器进行转换。
数模转换器将数字信号转换为模拟信号,并经过滤波器等模块进行进一步处理。
DDS的工作原理
DDS的工作原理
DDS 的基本原理是利用采样定理,通过查表法产生波形。
DDS 的结构有很多种,其基本的电路原理可用图3 来表示。
相位累加器由N 位加法器与N 位累加寄存器级联构成。
每来一个时钟脉冲FS,加法器将频率控制字K 与累加寄存器输出的累加相位数据相加,把相加后的结果送至累加寄存器的数据输入端。
累加寄存器将加法器在上一个时钟脉冲作用后所产生的新相位数据反馈到加法器的输入端,以使加法器在下一个时钟脉冲的作用下继续与频率控制字相加。
这样,相位累加器在时钟作用下,不断对频率控制字进行
线性相位累加。
由此可以看出,相位累加器在每一个时钟脉冲输入时,把频率控制字累加一次,相位累加器输出的数据就是合成信号的相位,相位累加器的溢出频率就是DDS 输出的信号频率。
用相位累加器输出的数据作为波形存储器(ROM)的相位取样地址,这样就可把存储在波形存储器内的波形抽样值(二进制编码)经查找表查出,完成相位到幅值转换。
波形存储器的输出送到D/A 转换器,D/A 转换器将数字量形式的波形幅值转换成所要求合成频率的模拟量形式信号。
低通滤波器用于滤除不需要的取样分量,以便输出频谱纯净的正弦波信号。
DDS 在相对带宽、频率转换时间、高分辨力、相位连续性、正交输出以及集成化等一系列性能指标方面远远超过了传
统频率合成技术所能达到的水平,为系统提供了优于模拟信号源的性能。
(1)输出频率相对带宽较宽
输出频率带宽为50%fs(理论值)。
但考虑到低通滤波器的特性和设计难度以及对输出信号杂散的抑制,实际的输出频率带宽仍能达到40%fs。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电磁无损检测中信号发生器的设计与实
现
[日期:2005-6-24] 来源:国外电子元器件作者:彭国标
[字体:大中
小]
摘要:在电磁无损检测系统中,信号频率及其稳定性对检测效果影响很大,为了解决该难题,文中给出了一种应用DDS技术设计的新型信号发生器解决方案。
该信号发生器具有频率精度高、稳定性好、分辨率高的特点,有利于提高电磁无损检测的效果。
关键词:电磁无损检测;信号发生器;直接数字频率合成
电磁无损检测(如涡流)是基于电磁感应原理的无损检测技术。
当载有交变电流的检测线圈靠近导体时,由于交变电流在周围空间中会产生交变磁场,因而在被测试件(导体)表面产生趋肤效应并感应出交变电流。
通过优化设计可使被测试件表面电流达到均匀分布,从而使周围磁场也达到均匀,而当被测试件表面有缺陷时,电流就会发生畸变,均匀磁场随之发生变化,这样,直接或间接测量出该磁场的变化,就能检测试件的缺陷。
虽然人们在电磁无损检测方面已取得了许多进展,但仍有许多不尽人意之处,其中一个重要的因素便是检测系统信号的稳定性,这一点对测量结果会产生严重的影响。
因为信号发生电路是整个检测系统的信号源,它的信号频率是否稳定将对整个检测系统的工作起十分关键的作用,信号频率不稳定会给信号的后续处理带来极大的困难,甚至使电磁检测难以进行。
为了解决上述问题,笔者应用DDS技术设计了一个高稳定性信号发生器。
1DDS的工作原理
直接数字合成(DDS-DirectDigitalSynthesizer)是近几年发展起来的一种新的频率/波形合成技术。
该技术具有频率分辨率高、转换速度快、信号纯度高、相位可控、输出信号无电流脉冲叠加、输出可平稳过渡且相位保持连续变化等优点。
近年来在通讯、雷达、GPS、蜂窝基站、图像处理及HDTV等领域得到了广泛应用。
该技术是根据奈奎斯特取样定理,从连续信号的相位Φ出发,对一个正弦信号进行取样、量化、编码,然后将形成的正弦函数表存入ROM/RAM中,合成时则通过改变相位累加器的频率控制字来改变相位增量,相位增量不同将导致一个周期内取样点数的不同。
因角频率ω=△φ·△t,故可在取样频率不变的情况下,通过改变相位累加器频率控制字的方法将这种变化的相位/幅值量化为数字信号,然后通过D/A变换和低通滤波即可得到相位变化的合成模拟信号频率。
图2
图1是DDS的基本原理框图,它主要由四部分组成,第一部分为相位累加器,用于决定输出信号频率的范围和精度;第二部分为正弦函数功能表(波形存储器),用于存储经量化和离散后的正弦函数的幅值;第三部分为D/A转换,可产生所需的模拟信号;第四部分为低通滤波,用来减少量化噪声、消除波形尖峰。
参考频率源是一个高稳定度的晶体振荡器,用以同步DDS中各部件的工作,因此,DDS输出的合成信号的频率稳定度和晶体振荡器是一样的。
从原理上还可看出,它是用高稳定的固定时钟频率来对所要合成的信号进行相位取样的,单位时间内取样量越大,则合成的频率越低。
取样量的大小由可程控的频率设定数据决定。
2 DDS芯片AD7008的结构原理图2中,参考频率CLOCK为整个合成器的工作频率,输入的频率字保存在频率寄存器0或1中,经32位相位累加后,再和相移寄存器累加以得到内部ROM的地址,然后经过内部ROM正弦波形表便可得到相应的幅度值,最后经过D/A转换和低通滤波器得到合成的正弦波。
3.189C52和AD7008接口设计3.3正交信号形成电路设计
AD7008为单片DDS集成芯片,其结构如图2所示。
该器件内含32位相位累加器、正余弦查找表及10位DAC的DDS调制器,时钟频率可达20~50MHz;还内含两个10位乘法器、20位IQMOD寄存器及12位相位寄存器。
除了可合成正弦波外,还可实现调频、调相、调幅及数字解调,同时提供了可与微机接口的并行和串行接口。
由于AD7008的相位累加器为32位,故2π=232,则△phase必须在0≤△phase≤232-1的范围内,每一时钟周期,32位累加器累加一个相位阶距,输出频率fout为:
fout=△phasefclock/232
式中,fclock是参考频率。
实际使用中,fout的上限取fclock的40%(考虑到相位噪声和杂散信号干扰)即△phase上限取0.4×232。
△phase可通过控制FSE-LECT从FREQ0、FREQ1中选择。
尽管AD7008包含有32位相位累加器,但其输出仅为12位,因此没有必要也不可能用32位的分辨率。
12位的相位数据经查询可转换成10位幅度信号。
如果不要求调幅,IQ乘法器可以被旁路(CR2=0),而将正弦信号幅值直接送往DAC电路。
通过外电阻Rset可对DAC满量程输出电流进行调节,公式如下:
Iout(mA)=6233Vref(V)/Rset(Ω)
图4
3软硬件实现
应用DDS技术设计的信号发生器的原理框图如图3。
它主要由单片机89C52、DDS芯片AD7008AP20、6阶椭圆低通滤波器、乘法型D/A转换器AD7524、功率放大电路以及正交信号形成电路组成。
该信号发生器的工作过程如下:
(1)对AD7008芯片初始化,选择总线方式;
(2)通过键盘或上位PC机的串口输入信号频率和幅值;
(3)用单片机计算并得到频率和幅值的控制字,然后通过AD7008的MPU接口装入32位并行寄存器中,并行寄存器中命令数据在装载指令(LOAD)及命令信号(TC0~TC3)的作用下装入相应的寄存器中,DDS开始工作。
(4)幅值调整。
通过控制AD7524来改变AD7008的10位数模转换器参考电压,以实现输出幅值控制。
89C52和AD7008的接口电路如图4所示。
图中89C52的P0口和AD7008的D0~D7相连。
由于89C52是8位单片机,故AD7008的D8~D15接地。
同时,P0.0~P0.3和AD7008的TC0~TC3相连。
用3-8译码器决定数据传送到数据总线还是传送到控制总线。
P1.0可用来控制AD7008的复位。
20MHz的有源晶振可为AD7008提供时钟。
D/A转换器AD7524和AD7008的FSADJ相连,可用于控制满量程输出幅度。
由于AD7008是电流输出,输出阻抗为50Ω,因此电路中设计了电流电压转换器,用以实现电流/电压转换。
3.2椭圆低通滤波器设计
AD7008输出端有一个10位的D/A变换器。
由于输出的合成信号是阶梯状的,带有很丰富的高次频谱分量,因此必须将它们滤除,以得到频谱纯净的正弦波输出。
通常要求滤波器的衰减特性要陡直,延迟时间要短。
在常用的巴特沃斯、切比雪夫和椭圆滤波器中,椭圆滤波器以其良好的通带和阻带特性受到偏爱,因此,本系统在设计时采用6阶椭圆低通滤波器。
本设计从直流到5MHz处的最大波纹为0.25dB,在5.5MHz处最小衰减为60dB,Rs=Rl=900Ω,图5是根据椭圆函数低通滤波器
的设计方法设计的滤波器电路及Matlab仿真波形。
AD7008的输出信号一路经功率放大后输出,另一路信号作为参考信号经方波转换电路形成方波。
然后通过正交信号形成电路即可获得两个正交的方波信号以作为电磁无损检测信号的参考信号输入。
该电路由集成锁相环4046和两片74F74组成,其原理图如图6所示。
锁相环是一个相位自动跟踪的负反馈系统。
鉴相器可将输入和输出反馈信号的相位差转换成脉冲宽度信号,并经低通滤波器平滑后产生直流电压信号去控制压控振荡器,以使输入和输出准确同频同相。
3.4软件实现
该系统的软件设计主要由三个部分组成:LCD驱动程序、键盘输入处理程序、AD7008驱动程序。
系统的总体软件流程图如图7所示。
4结束语
结合DDS技术和单片机控制技术设计的信号发生器硬件结构简单,编程控制也比较方便。
和传统的模拟信号发生器相比,该信号发生器频率精度高、相位
精确可控、硬件简单。
因此在许多对信号频率稳定性和分辨率要求较高的场合得到广泛的应用。
