(完整版)ABB变频器ACS550的几种使用方法总结
变频器参数设定ACS550
1、参数组99：起动数据
参数号
参数说明
设定值
99.01
选择语言
中文
99.02
选择应用宏程序
ABB应用宏
99.04
电机控制选择
标量控制
99.05
电动机铭牌电压
现场查电机铭牌
99.06
电动机铭牌额定电流
现场查电机铭牌
99.07
电动机铭牌频率
现场查电机铭牌
99.08
电动机铭牌每分钟转速
现场查电机铭牌
99.09
电动机铭牌功率
现场查电机铭牌
99.10
选择电机辨识类型
I
2、参数组10：外部起动、停机和转向控制信号
参数号
参数说明
设定值
10.01
外部控制地1
DI1
10.02
外部控制地2
DI6
10.03
电机转向
正转
3、参数组11：给定值选择
参数号
参数说明
设定值
11.01
控制盘给定
给定1
11.02
外部控制选择
外部控制1
11.03
给定值1选择
控制盘
11.04
给定值1下限
0
11.05
给定值1上限
50HZ
11.06
给定值2选择
AI2
11.07
给定值2下限
20%
11.08
给定值2下限
100%
4、参数组13：模拟量输入
13.04
AI2下限
20%
13.05
AI2上限
100%
5、参数组14：继电器输出
14.01
继电器输出RO1
ABB-ACS550-01用户手册
ITDrive低压交流传动用户手册高性能矢量控制变频器ACS550-01变频器（0.75⋯160 kW）3AUA0000052289 (英文)ACS550变频器相关手册通用手册ACS550-01/U1用户手册(0.75 ⋯ 160 kW)?安全指南?安装?起动?内置现场总线?现场总线适配器?诊断?维护?技术数据法兰安装指导组件 , IP21 / UL type 1外形尺寸编号FMK-A-R1R1100000982FMK-A-R2R2100000984FMK-A-R3R3100000986FMK-A-R41R4100000988AC8-FLNGMT-R51R5ACS800-AC8-FLNGMT-R6R6PNTG01U-EN1. 不适用于 ACS550-01系列组件 , IP54 / UL type 12外形尺寸编号FMK-B-R1R1100000990FMK-B-R2R2100000992FMK-B-R3R3100000994FMK-B-R4R4100000996可选件手册( 手册和可选件一起发货)MFDT-01 FlashDrop用户手册3AFE68591074 (英文 )OHDI-01 115/230 V数字输入模块用户手册3AUA0000003101 (英文 )OREL-01继电器输出扩展模块用户手册3AUA0000001935 (英文 )OTAC-01脉冲编码器接口模块用户手册3AUA0000001938 (英文 )RCAN-01 CANopen总线适配器用户手册3AFE64504231 (英文 )RCCL-01 CC-Link总线适配器用户手册3AUA0000061340 (英文 )RCNA-01 ControlNet总线适配器用户手册3AFE64506005 (英文 )RDNA-01 DeviceNet总线适配器用户手册3AFE64504223 (英文 )RECA-01 EtherCAT总线适配器用户手册3AUA0000043520 (英文 )REPL-01 Ethernet POWERLINK总线适配器用户手册ACS550 User’s Manual2010ABB版权所有RETA-01 Ethernet总线适配器用户手册3AFE64539736 (英文)RETA-02 Ethernet总线适配器用户手册3AFE68895383 (英文)RLON-01 LonWorks总线适配器用户手册3AFE64798693 (英文)RPBA-01 PROFIBUS-DP总线适配器用户手册3AFE64504215 (英文)R ETA-01 Ethernet总线适配器用户手册3AUA0000042896 (英文)技术目录?安全?安装?起动?故障诊断?技术数据维护手册ACS50, ACS55, ACS150, ACS310, ACS320,ACS350, ACS550, ACH550电解电容重整指导3AFE68735190 (英文)CANopen为 CAN公司所持有的注册商标。
ABB变频器ACS550_01技术手册
ABB变频器ACS550_01技术手册ABB变频器ACS550_01技术手册范本1.引言1.1 文档目的这份技术手册旨在为用户提供ABB变频器ACS550_01的详细技术信息和操作指南，以帮助用户正确安装、配置和维护该变频器。
1.2 读者对象本技术手册适用于那些对ABB变频器ACS550_01感兴趣的电气工程师、自动化工程师和维护人员。
2.变频器概述2.1 产品简介ABB变频器ACS550_01是一款高性能的变频器，具有广泛的应用范围。
它采用先进的控制算法和可靠的电力电子设备，可用于驱动各种类型的电动机。
2.2 主要特性- 高效的能量转换，降低能源消耗- 广泛的电压和功率范围- 内置保护功能，保证设备和系统安全- 用户友好的操作界面，简化配置和故障诊断3.产品规格3.1 电气参数- 输入电压范围- 输出电压范围- 额定功率- 最大输出频率3.2 外观和安装尺寸- 外壳材料- 尺寸和重量- 安装方法和要求4.系统配置4.1 控制模式4.1.1 矢量控制模式4.1.2 V/F控制模式4.2 输入输出接口4.2.1 数字输入和输出4.2.2 模拟输入和输出5.变频器的安装和调试5.1 安全注意事项5.2 变频器的安装步骤5.3 电气连接方法和顺序5.4 信号线路的连接与配置5.5 初始参数的设定和调试过程6.变频器的维护与故障诊断6.1 维护注意事项6.2 日常维护程序6.3 故障诊断流程6.4 常见故障代码及解决方法7.附件- 附件1：ACS550_01用户手册- 附件2：ACS550_01安装指南8.法律名词及注释8.1 著作权：包括文字、图片和图表等的知识产权8.2 商标：注册商标，标识特定产品或服务来源的符号8.3 专利：用于保护发明创造的法律权益本文档涉及附件：- 附件1：ACS550_01用户手册- 附件2：ACS550_01安装指南本文所涉及的法律名词及注释：1.著作权：著作权是指作者对其创作的文字、音乐、艺术作品等作品所享有的权利。

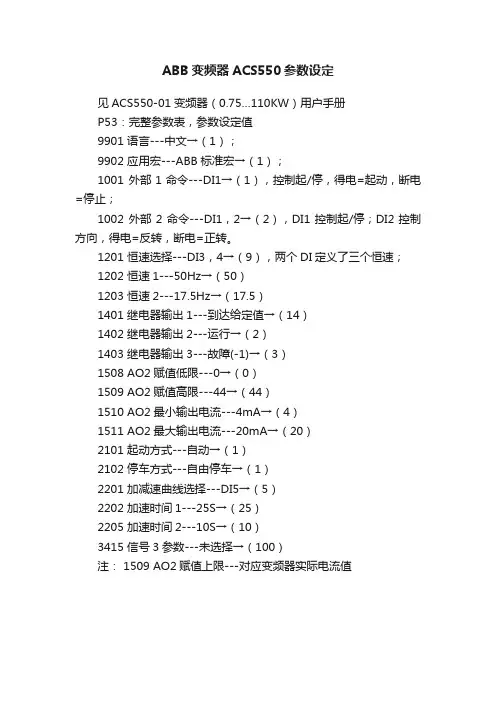

ABB变频器ACS550参数设定
ABB变频器ACS550参数设定
见ACS550-01变频器（0.75…110KW）用户手册
P53：完整参数表，参数设定值
9901 语言---中文→（1）；
9902 应用宏---ABB标准宏→（1）；
1001 外部1命令---DI1→（1），控制起/停，得电=起动，断电=停止；
1002 外部2命令---DI1，2→（2），DI1控制起/停；DI2控制方向，得电=反转，断电=正转。
1201 恒速选择---DI3，4→（9），两个DI定义了三个恒速；
1202 恒速1---50Hz→（50）
1203 恒速2---17.5Hz→（17.5）
1401 继电器输出1---到达给定值→（14）
1402 继电器输出2---运行→（2）
1403 继电器输出3---故障(-1)→（3）
1508 AO2赋值低限---0→（0）
1509 AO2赋值高限---44→（44）
1510 AO2最小输出电流---4mA→（4）
1511 AO2最大输出电流---20mA→（20）
2101 起动方式---自动→（1）
2102 停车方式---自由停车→（1）
2201 加减速曲线选择---DI5→（5）
2202 加速时间1---25S→（25）
2205 加速时间2---10S→（10）
3415 信号3参数---未选择→（100）
注： 1509 AO2赋值上限---对应变频器实际电流值。

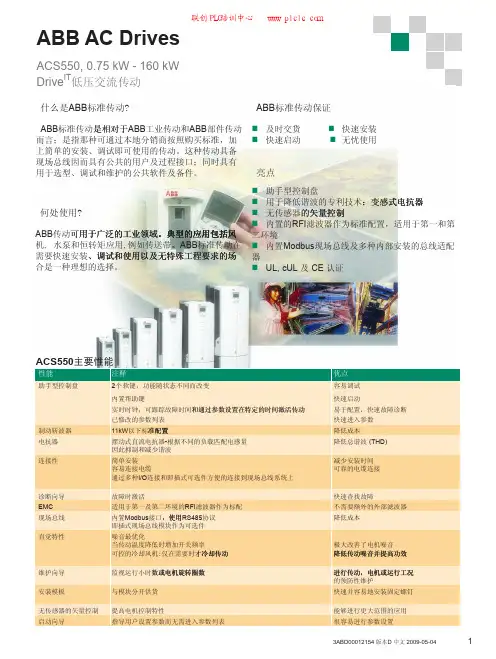

ABB变频器ACS550简易说明
ABB AC Drives
ACS550, 0.75 kW - 160 kW IT Drive 低压交流传动
什么是ABB标准传动?
ABB标准传动���� 是相对于ABB工业传动和ABB部件传动 而言；是指那种可通过本地分销商按照购买标准，加 上简单的安装、调试即可使用的传动。这种传动具备 现场总线因而具有公共的用户及过程接口；同时具有 用于选型、调试和维护的公共软件及备件。
技术规范
ACS550 01 03A3 4 + B055
主电源连接
电压及����� 功率范�� 围 频率 功率因数 3相, 380 - 480 V, +10% /-15%, 自动识别输入电压 0.75 - 160 kW 48 至 63 Hz 0.98
可编程控制连接
2路模拟输入 0 (2)至10 V, Rin>312 kΩ 单端 电压信号 0 (4)至20 mA, Rin=100 kΩ 单端 电流信号 电位器给定值 10V+/-2% 最大 10mA, R<10 kΩ 最大延时 12...32 ms 0.1% 分辨率 +/-1% 精度 2路模拟输出 0 (4)至20 mA, 负载 < 500 Ω 24 V DC+/-10%, 最大 250 mA 辅助电压 6路数字输入 12 V... 24 V由内部或外部供电， PNP 和 NPN类型 2.4 kΩ 输入阻抗 5 ms +/- 1ms 最大延时 3路继电器输出 250 V AC/30 V DC 最大开关电压 6 A/30V DC; 1500 VA/230 VAC 最大开关电流 2 A rms 最大连续电流 串行通讯 RS 485 Modbus协议
ACS550变频器说明书(中文版)
Drive IT 低压交流传动用户手册ACS550-01 变频器 (0.75...90 kW)2ACS550 用户手册ACS550 变频器手册通用手册ACS550-01/U1 用户手册 (0.75…90 kW) / (1…150HP)•安全指南•安装•起动•诊断•维护•技术数据ACS550-02/U2 用户手册 (110…355 kW) / (150…550 HP)•安全指南•安装•起动•诊断•维护•技术数据ACS550 技术参考手册•详细产品描述–产品技术描述，包括外形尺寸图–柜体安装信息，包括功率损耗–软件和控制包括完整参数描述–用户接口和控制连接–完整可选件描述–备件–其它等•实际工程指导–PID & PFC 工程指导–安装和选型指导–诊断和维护信息–其它等可选件手册( 现场总线适配器， I/O 扩展模块等，手册和可选件一起发货 )继电器输出扩展模块•安装•起动•诊断•技术数据ACS550 用户手册3安全指南警告! 只有专业技术人员才允许安装 ACS550!警告! 即使电机已经停止, 功率端子 U1, V1, W1和 U2, V2, W2 以及UDC+, UDC-或 BRK+ , BRK- 上面依然存在危险电压!警告!主回路电源得电后即存在危险电压。
电源断开后等候5分钟（让中间回路电容充分放电）再打开前面板。
警告!ACS550断电后，在继电器端子上 ( R01…R03 )依然可能有外部危险电压。
警告! 当两个或两个以上的变频器的控制端子并联使用时，用于控制连接的辅助电源应来自同一个单元或外部电源。
警告! ACS550-01/U1不是可以在现场维修的机器。
不要试图修理损坏的单元，请与供应商或当地授权的维修站联系。
警告! 当输入电源短时断电之后再次恢复时，如果外部运行指令为ON，ACS550 将自动起动。
警告! 散热器的温度可能很高。
参见127页的“技术数据”。
警告!如果变频器用在浮地电网时，请拆下螺钉EM1和EM3（外形尺寸R1…R4）或F1和F2（外形尺寸 R5 或R6）。
ACS550调试介绍
ABB ACS550变频器的调试(0.75kW----110kW)一、ACS550变频器的控制盘1．助手型控制盘(见《ACS550-01用户手册》版本D P27~P36)下图描述了助手型控制盘的按键功能和显示信息。
2．基本型控制盘(见《ACS550-01用户手册》版本D P37~P41) 下图描述了基本型控制盘的按键功能和显示信息。
二、在默认宏下的基本调试下面调试举例用了助手型控制盘的ABB标准宏，电机控制模式为标量控制。
①在变频器通电之前，检查确认功率电缆、控制端子的接线正确无误。
下图的是ABB标准宏的端子接线与定义图。
②变频器通电后，在默认的ABB标准宏(9902=1)下，按键切换至本地控制模式下，此时液晶显示屏左上角显示“LOC”。
③按MENU/ENTER键进入参数菜单，根据电机铭牌上的参数在99组设置电机参数：●9905(电机额定电压)●9906(电机额定电流)●9907(电机额定频率)●9908(电机额定转速)●9909(电机额定功率)④按下START键起动电机。
再按住△或▽键调整给定频率，观察液晶显示屏左上角，显示变频器和电机的旋转状态标记“(正转)”或“(反转)”在旋转，同时电机旋转。
⑤若电机转向与要求不一致，通常有以下两种方法改变转向：●改变任意两相电机电缆；(推荐使用)●更改参数1003，把原先FORWARD(正转)改为REVERSE(反转)，原先REVERSE(反转)改为FORWARD(正转)。
(建议不用)⑥按下STOP键停止电机，等到显示屏的旋转状态标记“(正转)”或“(反转)”停止转动后，再按键切换至远程控制模式下，此时液晶显示屏左上角显Array示“REM”。
⑦送一个外部起动信号至DI1，使电机起动。
再调整连接于AI1的模拟电位器，改变给定速度，观察液晶显示屏左上角，显示变频器和电机的旋转状态标记“(正转)”或“(反转)”在旋转，同时电机旋转。
⑧送一个外部换向信号至DI2，电机将换向旋转。
ABB ACS550-01 变频器 (0.75.90 kW) 说明书
Drive IT 低压交流传动用户手册ACS550-01 变频器 (0.75...90 kW)2ACS550 用户手册ACS550 变频器手册通用手册ACS550-01/U1 用户手册 (0.75…90 kW) / (1…150HP)•安全指南•安装•起动•诊断•维护•技术数据ACS550-02/U2 用户手册 (110…355 kW) / (150…550 HP)•安全指南•安装•起动•诊断•维护•技术数据ACS550 技术参考手册•详细产品描述–产品技术描述，包括外形尺寸图–柜体安装信息，包括功率损耗–软件和控制包括完整参数描述–用户接口和控制连接–完整可选件描述–备件–其它等•实际工程指导–PID & PFC 工程指导–安装和选型指导–诊断和维护信息–其它等可选件手册( 现场总线适配器， I/O 扩展模块等，手册和可选件一起发货 )继电器输出扩展模块•安装•起动•诊断•技术数据ACS550 用户手册3安全指南警告! 只有专业技术人员才允许安装 ACS550!警告! 即使电机已经停止, 功率端子 U1, V1, W1和 U2, V2, W2 以及UDC+, UDC-或 BRK+ , BRK- 上面依然存在危险电压!警告!主回路电源得电后即存在危险电压。
电源断开后等候5分钟（让中间回路电容充分放电）再打开前面板。
警告!ACS550断电后，在继电器端子上 ( R01…R03 )依然可能有外部危险电压。
警告! 当两个或两个以上的变频器的控制端子并联使用时，用于控制连接的辅助电源应来自同一个单元或外部电源。
警告! ACS550-01/U1不是可以在现场维修的机器。
不要试图修理损坏的单元，请与供应商或当地授权的维修站联系。
警告! 当输入电源短时断电之后再次恢复时，如果外部运行指令为ON，ACS550 将自动起动。
警告! 散热器的温度可能很高。
参见127页的“技术数据”。
警告!如果变频器用在浮地电网时，请拆下螺钉EM1和EM3（外形尺寸R1…R4）或F1和F2（外形尺寸 R5 或R6）。
ACS550调试介绍
ABB ACS550变频器的调试(0.75kW----110kW)一、ACS550变频器的控制盘1．助手型控制盘(见《ACS550-01用户手册》版本D P27~P36)下图描述了助手型控制盘的按键功能和显示信息。
2．基本型控制盘(见《ACS550-01用户手册》版本D P37~P41) 下图描述了基本型控制盘的按键功能和显示信息。
二、在默认宏下的基本调试下面调试举例用了助手型控制盘的ABB标准宏，电机控制模式为标量控制。
①在变频器通电之前，检查确认功率电缆、控制端子的接线正确无误。
下图的是ABB标准宏的端子接线与定义图。
②变频器通电后，在默认的ABB标准宏(9902=1)下，按键切换至本地控制模式下，此时液晶显示屏左上角显示“LOC”。
③按MENU/ENTER键进入参数菜单，根据电机铭牌上的参数在99组设置电机参数：●9905(电机额定电压)●9906(电机额定电流)●9907(电机额定频率)●9908(电机额定转速)●9909(电机额定功率)④按下START键起动电机。
再按住△或▽键调整给定频率，观察液晶显示屏左上角，显示变频器和电机的旋转状态标记“(正转)”或“(反转)”在旋转，同时电机旋转。
⑤若电机转向与要求不一致，通常有以下两种方法改变转向：●改变任意两相电机电缆；(推荐使用)●更改参数1003，把原先FORWARD(正转)改为REVERSE(反转)，原先REVERSE(反转)改为FORWARD(正转)。
(建议不用)⑥按下STOP键停止电机，等到显示屏的旋转状态标记“(正转)”或“(反转)”停止转动后，再按键切换至远程控制模式下，此时液晶显示屏左上角显Array示“REM”。
⑦送一个外部起动信号至DI1，使电机起动。
再调整连接于AI1的模拟电位器，改变给定速度，观察液晶显示屏左上角，显示变频器和电机的旋转状态标记“(正转)”或“(反转)”在旋转，同时电机旋转。
⑧送一个外部换向信号至DI2，电机将换向旋转。
ACS550用户手册
警告 ! 不要使用断路设备来起停电机，而应通过控制变频器的起停来控制电机。直流 侧电解电容所允许的最大充放电次数为每 10 分钟内 5 次。 警告!如果变频器用在浮地电网或高阻接地(大于30欧姆)电网时，请断开内部EMC滤 波器的连接，否则系统将通过 EMC 滤波电容接地。可能会导致危险或损坏变频器。 如果变频器用在角接地 TN 电网时，请断开内部 EMC 滤波器的连接，否则将损坏变 频器。 注意断开 EMC 滤波器连接后，变频器将不具有 EMC 兼容性。 参见相关章节 " 断开内部 EMC 滤波器 "，第 17 页。也参见相关章节 " 不对称接地电 网、 " 和 " 浮地电网 "，第 232 页。 警告 ! 不要试图在变频器上电的时候安装或拆卸 EM1, EM3, F1 或 F2 螺钉。
RECA-01 EtherCAT 总线适配器用户手册 3AUA0000043520 ( 英文 )
REPL-01 Ethernet POWERLINK 总线适配器用户手册 3AUA0000052289 ( 英文 )
ACS550 User’s Manual
RETA-01 Ethernet 总线适配器用户手册 3AFE64539736 ( 英文 ) RETA-02 Ethernet 总线适配器用户手册 3AFE68895383 ( 英文 ) RLON-01 LonWorks 总线适配器用户手册 3AFE64798693 ( 英文 ) RPBA-01 PROFIBUS-DP 总线适配器用户手册 3AFE64504215 ( 英文 ) RETA-01 Ethernet 总线适配器用户手册 3AUA0000042896 ( 英文 )
ABB_ACS550变频器参数设置
3
最后转速
11
3002
控制盘丢失
3
最后转速
12
3005
电机过热保护
1
故障
该组参数不需要更改
13
3006
电机升温时间
500s
14
3007
电机负载曲线
100%
15
3008
零速负载
70%
16
3009
负载折点
35HZ
17
3017
接地故障
1
18
3023
接线故障
1
允许
19
3024
控制板温度故障
1
允许
3
1105
模拟量给定最大值
30
最小的模拟输入信号对应的给定值为30HZ。
4
1604
故障复位选择
0
控制盘复位
5
1610
显示报警
1
打开（允许通过控制盘修改参数值）
6
2101
起动功能
4
转矩提升
7
2110
转矩提升电流
100%
设置为150%
8
2401
转矩上升时间3.0s9Fra bibliotek2402
转矩下降时间
2.5s
10
3001
ABB ACS550变频器参数设置
控制目标：ACS550变频器带动X1402A/B11kw电机，
变频器型号：ACS550-01-023A-4
序号
代码
名称
设定值
设定值代表的意义
备注
电机起动数据（变频器设定常用的电机参数）
1
1103
给定值1选择（模拟量设定）
acs550手册
ACS550变频器手册包含以下内容：
安全指南：提供安全使用变频器的指导，包括危险警告、安全预防措施、安全操作规程等。
安装：提供变频器的安装步骤和指南，包括硬件安装、电源连接、通讯接口连接等。
起动：提供变频器的起动步骤和指南，包括设置起动参数、选择起动模式、进行起动试验等。
诊断：提供变频器的诊断方法，包括故障诊断、报警信息解析、故障排除等。
维护：提供变频器的维护保养方法，包括定期检查、更换部件、清理保养等。
技术规格：提供变频器的技术规格和参数，包括输入输出电压、电流、频率等。
以上内容仅供参考，建议咨询专业人士获取更准确的信息。
ABB ACS550、510变频器设置
1201 const speed sel
1304 minmum AI2
1401 relay output1
1402 relay output2
1403 relay output3
中文名称 应用宏 电机控制模式 外部1命令 外部2命令 转向 外部控制选择 给定值1选择 给定值2选择 恒速选择 AI2下限 继电器输出1 继电器输出2 继电器输出3
1 √4
设备故障时动作（需根据图纸)
2 √4
设备故障时动作（需根据图纸)
3 √4
设备故障时动作（需根据图纸)
102
102
运行数据102为转速，103为频率，104为电流，105为转矩，106为功率 ……
50
50
104
104
0
0 设定最小输出电流
4 √0
允许变频器不需要连接外部允许运行信号就可以起动
50
2 √1
DI1控制起停 DI1得电=起动，DI1失电=停止
7 √6
DI6控制起停 DI6得电=起动，DI6失电=停止
3 √1
方向固定为正转
3 √3
DI6状态决定了外部1/外部2的取向，DI6得电=外部2,DI6失电=外部1
1
1 给定来自AI12ຫໍສະໝຸດ 2 给定来自AI20
0 未选择，恒速功能无效
20
20 下限为4mA/20mA×100%=20%
加减速曲线选 择
3201 superv 1 param 监控器1参数
3401 signal 1 param 信号1参数
4001 gain
增益
4002 integration time 积分时间
4101 gain
ACS550用户手册
