MK-13002A-2低噪型玻璃钢方形横流式冷却塔技术参数
玻璃钢冷却塔技术方案
—型方型逆流式玻璃钢冷却塔技术方案公司冷却塔技术方案一、设备概述型方型逆流式冷却塔是按相似理论并引进国内外先先进的塔体结构和塔芯材料进行优化完善，而开发设计的钢结构冷却塔，塔体部分是采用型钢、槽钢、角钢等组成的钢框架结构，并采取了可靠的抗渗、抗融冻和防腐措施。
配水系统采用下喷式布水，风机选用LF77优质玻璃钢轴流风机，配90kw电机。
塔设一检修梯至塔顶，以方便塔顶设备的正常维护管理。
该型塔各部尺寸符合空气动力学原理，空气流畅通顺完善，整塔阻力小。
同时，通过采取先进可靠的稳压措施，保证配水均匀。
均匀的配水和合理的气动流线相结合，保证冷却塔具有良好的冷却性能。
一、冷却塔设计参数及主要技术数据（一）使用条件1.适用于炼油、石油化工、化纤、化工、电力、冶金等工业的循坏冷却水。
2•循环冷却水质应符合“工业循环冷却水处理设计规范”规定。
3.风压值65kg/n?。
（二）气象条件干球温度6=31.5 °C湿球温度T=25 °C人气压力P=1003.4bar（一）工艺条件及设计参数三、货物设计制作验收标准1.Q/HO.J02.0M998冷却塔设计规范3.GB50050-95工业循环冷却水处理设计规范4.SHJ16-90石油化工企业循坏水场设计规范5.GB50009-2001建筑抗震设计规范6.SH303 1-1997石油化工逆流式机械通风冷却塔结构设计规范7.GB7190.1-2008中小型玻璃纤维增强塑料冷却塔8.GB7190.2-2008大型玻璃纤维增强塑料冷却塔9.B8609-1987机力通风式冷却塔性能试验方法（JIS标准）10.CD80A1-83机力通风冷却塔测试规范11.GB1446-83纤维增强塑料性能试验方法总则12.GB8237-87玻璃纤维增强塑料（玻璃钢）用液体不饱和聚脂树脂13.GB1449-83玻璃纤维增强塑料弯曲性能试验方法14.GB3854-83玻璃纤维增强塑料巴氏（巴柯氏）性能试验方法15.JC176-80玻璃纤维制品试验方法16.JCT281-94无碱玻璃纤维无捻粗纱17.JCT287-94中碱玻璃纤维无捻粗纱18.DLfT742-2001冷却塔塑料部件技术条件19.GB/T2406-93塑料燃烧性能试验方法一氧指数法20.GBJ17-88钢结构设计规范四、冷却塔技术要求（一）塔型结构该塔为机械通风逆流式冷却塔，塔体框架为钢结构，立柱为钢管，主梁为槽钢，风筒、壁、隔板、配水管为玻璃钢材质，塔内金属部件采用镀锌后刷漆防腐处理。
冷却塔技术参数样本

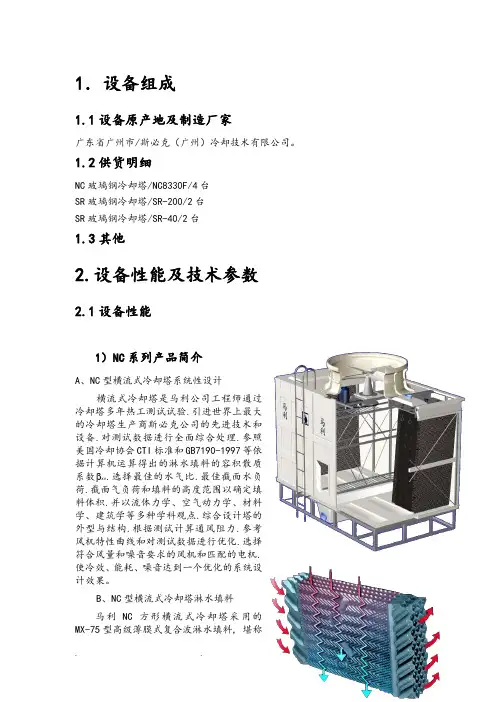

1．设备组成1.1设备原产地及制造厂家广东省广州市/斯必克（广州）冷却技术有限公司。
1.2供货明细NC玻璃钢冷却塔/NC8330F/4台SR玻璃钢冷却塔/SR-200/2台SR玻璃钢冷却塔/SR-40/2台1.3其他2.设备性能及技术参数2.1设备性能1）NC系列产品简介A、NC型横流式冷却塔系统性设计横流式冷却塔是马利公司工程师通过冷却塔多年热工测试试验.引进世界上最大的冷却塔生产商斯必克公司的先进技术和设备.对测试数据进行全面综合处理.参照美国冷却协会CTI标准和GB7190-1997等依据计算机运算得出的淋水填料的容积散质.选择最佳的水气比.最佳截面水负系数xv荷.截面气负荷和填料的高度范围以确定填料体积.并以流体力学、空气动力学、材料学、建筑学等多种学科观点.综合设计塔的外型与结构.根据测试计算通风阻力.参考风机特性曲线和对测试数据进行优化.选择符合风量和噪音要求的风机和匹配的电机.使冷效、能耗、噪音达到一个优化的系统设计效果。
B、NC型横流式冷却塔淋水填料马利NC方形横流式冷却塔采用的MX-75型高级薄膜式复合波淋水填料, 堪称世界上薄膜式淋水填料的佼佼者,此填料片用于横流冷却塔, 由热处理PVC多层片构成.厚度0.38mm, 表面成波纹式, 相邻两层填料片形成的间隔,保证气流的通畅,经美国冷却塔协会(CTI)测试分析,其阻力特性和热力特性远远优于现有国内填料,使用寿命15年以上。
一般冷却塔产品填料均采用竖直放置.且无明显收水端。
参考右下图.一般冷却塔的做法是布水盘偏向外侧安装.A、B、C、D、E、F这6个区域内充满了填料.而当冷却塔运行起来以后.由于风机向上排风.气流由外向内流经填料.在风力的带动下.实际冷却水流过的区域是C、D、E、F、G这5个区域.A、B两区无水。
那么按照一般冷却塔的做法.A、B两区的填区却又没有填料。
马利的工程师们对这个问题进行了深入的研究.在千百次的实验之后.提出了冷却塔填料倾斜悬挂式安装的方案.在马利冷却塔当中C、D、E、F、G区充满填料.A、B两区无填料.而倾斜的角度又根据不同的塔型有十分严格的要求.这种方法有效地解决了进风面下端“无水区”问题.且填料带有明显的收水端.克服了竖直放置填料的缺点。
冷却塔技术参数表
1505500
工作流量(m3/h)
300
工作水压(Mpa)
0.5
额定
功率
风 机(Kw)
7.5KW×3
喷淋泵(Kw)
4KW×2
额定电压(V)
380
进出水管口径
DN250
主机外形尺寸(mm)
7000×2800×4650
主机重量（㎏）
4750
2、设备配置：
名称
标准配置
性能参数
冷却器
不锈钢材质
淋水填料
常菱
填料高度500㎜，PVC片材厚度0.35㎜
DN50mm
噪声
标准点
64dB(A)
16m处
57dB(A)
重
量
净重
3880Kg
运行重
8350Kg
主
要
材
质
塔体
全部为玻璃钢
表面胶衣采用进口材料
钢结构件
优质型钢
经酸洗、热镀锌处理
填料
全新PVC,横流塔专用
集导风、散热、收水功能为一体
布水喷头
固定池式布水,ABS喷头
自带锁紧装置，
其它
参数
漂水损失
0．001%
4片/套
传动方式
皮带
风量
217000m3/h
电机形式
全封闭防水型
电机功率
11KW
电源
380V/3φ/50Hz
外形
尺寸
塔高
5460mm
塔宽
6040mm
塔长
4000mm
接管
管径及
数量
进水管径
DN125mm×4
出水管径
DN250mm
冷却塔技术参数样本
1．设备组成之吉白夕凡创作时间：二O二一年七月二十九日广东省广州市/斯必克（广州）冷却技术有限公司.NC玻璃钢冷却塔/NC8330F/4台SR玻璃钢冷却塔/SR-200/2台SR玻璃钢冷却塔/SR-40/2台其他1）NC系列产品简介A、NC型横流式冷却塔系统性设计横流式冷却塔是马利公司工程师通过冷却塔多年热工测试试验,引进世界上最大的冷却塔生产商斯必克公司的先进技术和设备,对测试数据进行全面综合处理,参照美国冷却协会CTI尺度和GB7190-1997等依据计算机运算得出的淋水填料的容积散质系数xv,选择最佳的水气比,最佳截面水负荷,截面气负荷和填料的高度规模以确定填料体积,并以流体力学、空气动力学、资料学、建筑学等多种学科不雅点,综合设计塔的外型与结构,按照测试计算通风阻力,参考风机特性曲线和对测试数据进行优化,选择合适风量和噪音要求的风机和匹配的电机,使冷效、能耗、噪音达到一个优化的系统设计效果.B、NC型横流式冷却塔淋水填料马利NC方形横流式冷却塔采取的MX-75型初级薄膜式复合波淋水填料, 堪称世界上薄膜式淋水填料的佼佼者,此填料片用于横流冷却塔,由热处理PVC多层片组成,厚度0.38mm, 概略成波纹式, 相邻两层填料片形成的间隔,包管气流的通畅,经美国冷却塔协会(CTI)测试阐发,其阻力特性和热力特性远远优于现有国内填料,使用寿命15年以上.一般冷却塔产品填料均采取竖直放置,且无明显收水端.参考右下图,一般冷却塔的做法是布水盘偏向外侧装置,A、B、C、D、E、F这6个区域内充满了填料,而当冷却塔运行起来以后,由于风机向上排风,气流由外向内流经填料,在风力的带动下,实际冷却水流过的区域是C、D、E、F、G这5个区域,A、B两区无水.那么依照一般冷却塔的做法,A、B两区的填料对系统散热底子起不了作用,而有水的G区却又没有填料.马利的工程师们对这个问题进行了深入的研究,在千百次的实验之后,提出了冷却塔填料倾斜悬挂式装置的计划,在马利冷却塔当中C、D、E、F、G区充满填料,A、B两区无填料,而倾斜的角度又按照不合的塔型有十分严格的要求,这种办法有效地解决了进风面下端“无水区”问题,且填料带有明显的收水端,克服了竖直放置填料的缺点.因此,倾斜悬挂放置的填料比竖直放置填料漂水损失小,水与空气接触充分,热工性能好.马利冷却塔填料片高度是按照填料片特性、进风宽度、布水状况及与之相匹配的风量、电机功率、风机等,进行阐发计算而得出的.其设计高度可包管热湿交换效率达到极限值,同时,MX-75型填料集均匀布风、换热、收水于一体,其卓越的收水性和导风性使冷却塔无需装置百叶窗,经测试其漂水损失小于循环水量的0.001%.实践证明,MX-75型填料片的亲水性和抗冰性能好,耐温 -50+70C,适合于南方严寒气候的地区使用,是理想的进口填料片.该填料以抗紫外线和抗腐化的聚氯乙烯（PVC）经热塑真空加压成型,其概略亲水性好,散热面积大、冷效高,在使用环境空间受限制多的热交换过程中更能体现其优越性.从而使整个填料体积阐扬最有效的冷却作用,该填料无须胶水粘接,避免了由于粘接对填料造成的损坏,便于清洗装置,延长了使用寿命.C、NC型横流式冷却塔的进风装置此塔由于使用马利MX-75填料,无需另配进风百叶窗,该型填料将进风口百叶部位与填料淋水部位模塑成一体,这种美国马利公司获得专利的装置可以避免溅水漂出塔外,在多变的气流条件下包管配水的均匀性,无需再增加装置进风百叶窗的麻烦.D、NC型横流式冷却塔除水系统高效蜂窝式除水器与填料膜塑成为一体,属于美国斯必克公司专利产品,其收水率比老式的半弧型收水器超出跨越许多倍,大大降低了漂水损失,使水耗用度减少,另外这种除水器能引导空气流向风机,降低风阻,从而使能耗降低,其漂水损失小于循环水量的0.001%.E、NC型横流式冷却塔结构钢件选用高强度A3钢材,各件均采取除锈热浸镀锌处理,耐腐化强度高、重量轻、易装配并且概略美不雅.(1)塔整体抗荷载能力极强.(2)连接螺栓采取不锈钢件.F、优质的玻璃钢（FRP）原资料(1)玻璃钢纤维毡（加拿大）浸润剂质量高,纤维毡柔软,树脂浸透性好,制品无气泡,强度高,价格超出跨越国产两倍以上.（国产型：浸润剂质量欠佳,纤维毡柔软,树脂浸透差,制作玻璃钢制品难以排尽气泡,影响制品强度.）(2)颜料糊（英国）色泽均匀,带有活性基因,能与树脂很好的融合,具有极佳的相容性和分离性,颜色稳定,不容易老化,使制品概略能达到很是好的镜面效果.（国产型：色泽欠均匀,无活性基因存在,只能与树脂进行一般的搅拌,分离性欠佳,颜色不稳定,制作的制品概略颜色欠均匀.）(3)颜料糊SiO2触变剂（英国）与胶衣树脂混合,满足工艺的成型并带有活性基因,能与树脂很好混合,触变效果很好,价格为国产两倍以上.（国产型：没有进行活性处理,与树脂相容性稍差,触变效果稍差.）(4)胶衣树脂（荷兰）583#或544#内含抗紫外线稳定剂,热扭变温度达96摄氏度,耐温老化；固体含量高,固化后制品的力学性能指标高,同时有一定的韧性,不容易破裂,日晒雨淋也不开裂,概略光亮如镜面,使用五年外不雅仍可与国产新塔相比,价格为国产的 1.5倍以上.（国产型：一般按196#树脂再行加成制作,编号为88#或84#胶衣树脂,热扭变温度为72摄氏度,耐老化性能差,一般使用一年塔外概略急剧老化,固化后的概略层脆性大,容易碰裂,同时,日晒雨淋也很快开裂、变色.）G、美不雅实用的围护结构塔体采取组合式钢框架结构,所有钢架机关件均采取除锈热浸镀锌处理且外涂两道氯磺化聚氯乙烯防腐.外壳采取玻璃钢复合资料制成, 概略均匀, 胶衣层平均厚度不大于0.5mm,弯曲强度大于250Mpa,巴氏硬度大于35,树脂含量不小于45%,富树脂含量不小于70%.塔体概略上直径大于1mm的可见气泡每平方米不超出3个.塔体玻璃钢经测氧指数达38.0.其色种内含抗紫外光稳定剂、抗老化、不退色,概略光亮如镜,属高强度资料.H、冷却塔热交换的动力----电机、风机的选定按照此冷却塔热交换的风量及冷却塔通风阻力,在塔的阻力曲线和风机特性曲线上找出风机的任务点,选定风机直径.为包管设备有高效率的动力作包管,引进了高性能的配套设备：电机----选用全密闭式电机,具有优良的防腐性能和低噪、高效节能的特点,防护等级达到国际电工组织规定的IP55尺度；减速器----采取TCJ齿轮减速器；风机----采取国内马利专利的超低噪音冷却塔专用流线型机翼风机,铝合金材质,空间流线设计,实践标明,此型风机风量大、全压高、效率高、传动平稳、寿命长、气动性能好、高强度、耐腐化、噪声低、维护检修便利,正常使用寿命20年以上.I、冷却塔热交换的包管----布水系统：冷却塔中,热交换效果的好坏与布水情况有直接的联系.布水水柱较大或布水不均,都会导致性能下降最大可达20%以上,为此马利公司采取固定池式配水,配用马利专利产品TARGET型系列喷头.方型横流冷却塔,布水为自然重力池式,采取马利专利技术所生产的TARGET喷头,其优点：喷头水压低,同时降低水泵扬程,降低能耗；内部无活动部件,不会阻塞；水由下部梅花瓣碟喷洒布水,布水压力在0.02mH2O就能形成实心锥布水,布水重叠少,减少壁流,喷嘴由聚丙乙烯注塑而成.J、NC型横流式冷却塔抗荷载参数(1)冷却塔体抗风压∶150kgf/m2(2)冷却塔抗震烈度∶8级地震基本烈度K、噪声治理冷却塔的噪声源主要来自水流回水池的水落声、出风口气流声以及电机、减速器的运行声,马利公司为控制冷却塔的噪声对结构进行了精心设计和选材：(1)采取重庆爱华减速器,低噪音；(2)低噪声冷却塔专用电机,此电机不但体积小、重量轻、外形美不雅,并且具有效率高,启动转距大,噪声低、性能优良等特点；(3)配用马利专利的超低噪声流线型机翼风机,此风机特点是低风压、大流量、低转速、噪声低、叶片特性可靠,并进行严格的动静平衡检验,包管风机运转平稳.L 、NC 型横流式冷却塔附件为了检修便利,随塔配有扶梯、检修门、塔内维修走道等帮助件,均采取除锈热浸镀锌处理.2）SR 系列产品简介A 、风机性能选用MARLEY 专利冷却塔专用机翼型风机,具有风量大、全压高、效率高、传动平稳、寿命长、强度高、耐腐化、寿命长、噪声低、维护检修便利等优点.B 、电机性能 采取冷却塔专用电机,防护等级高,具有高效、节能、噪音小、可靠性能初等优点. 电机额外电压： 380V电机频率：50Hz 电机绝缘等级：F 级 电机防护等级： IP55C 、风机减速器进口日本皮带和瑞典高精度低噪声轴马利专利机翼型风机承,使用寿命及运行噪声均为国内同行业优质产品.D、结构钢件（A）选用高强度钢材,各件均采取除锈热浸锌处理,耐腐化、强度高、重量轻、易装配并且概略美不雅；（B）塔整体抗荷载能力极强；（C）连接螺栓采取不锈钢螺栓,光泽及防锈性能好；E、塔体围护构件（FRP）采取“FRP”复合资料制成,玻璃纤维为进口欧文斯短切毡,概略胶衣采取进口原资料制造.其色种内含抗紫外光稳定剂、抗老化、不褪色,概略光亮如镜,属高强度资料.F、抗荷载参数（A）冷却塔塔体抗风压：150kgf/m2（B）冷却塔抗震烈度：8级地震基本烈度H、SR系列冷却塔布水系统圆形逆流冷却塔采取旋转管式布水装置.铜合金（SR-40及以下塔为ABS）资料制成,经久耐用.布水管采取PVC塑胶管,散水均匀,压力低,损失小.I、SR系列塔淋水填料圆形逆流冷却塔填料散热面积大,水流散布性好,阻燃性强,不容易变形,风阻系数小,重量轻,强度高,使用寿命长.J、SR系列冷却塔消音层（低噪及超低噪声型有,尺度型无）圆形逆流冷却塔采取改性聚胺脂/聚酰亚胺互穿网络共聚物消音资料,消除落水噪音,避免水滴飞溅,耐腐化、透水性好,经久耐用.3设备现场装置要求1）图纸外形尺寸图接管图。
玻璃钢冷却塔技术参数
玻璃钢冷却塔技术参数圆形逆流式玻璃钢冷却塔技术参数圆形逆流式玻璃钢冷却塔采用逆流式气热交换技术，填料采用优质的改性聚氯乙波片，以扩散淋水面积；通过旋转布水方式，实现布水均匀，增强冷却效果。
我厂曾对本系列产品的外形设计作过局部改进，使其更加运行可靠、耐用、装配方便.主要用途（1）DBNL3系列低噪声型玻璃钢冷却塔——适用于水温降3—8度的空调制冷机组等一般冷却场合。
（2）CDBNL3 系列超低噪声型玻璃钢冷却塔——适用于对噪声要求更严的宾馆、医院、公用建筑及距居民区较近的场合。
（3）GBNL3 系列中高温工业型玻璃钢冷却塔——适用于水温降10-25度工业用水循环冷却系统。
型号组成圆形逆流式玻璃钢冷却塔有三大系列：DBNL3、CDBNL3、GBNL3性能与选择1、设计参数：1）标准工况：进水温度t1=37℃，出水温度t2=32℃，设计湿球温度τ=28℃，即水温度Δt=5℃，冷幅高t2-τ=5℃2）中温工况：进水温度t1=43℃，出水温度t2=33℃，设计湿球温度τ=28℃，即水温度Δt=10℃冷幅高t2-τ=6℃3）高温工况：进水温度t1=60℃，出水温度t2=35℃，设计湿球温度τ=28℃，即水温度Δt=25℃冷幅高t2-τ=8℃2、选用时须知水量Q，进水温度t1，出水温度t2及设计湿球温度τ，然后再根据热力性能曲线确定型号。
热力性能曲线见附表1、附表2。
对曲线表以外的工况，可以进行热力计算，其填料的容积散质系数β×ν如下：1.2倍名义流量时：β×ν=18600 1.0倍名义流量时：β×ν=17800 0.8倍名义流量时：β×ν=170003、运转重量按下塔体存水一半深计算，如果按装满水计算应乘以1.5。
4、本系列冷却塔用于最冷月平均气温不低于-10℃的地区，气温过低处的用户应提出预防冻结的要求，以便配置淋水导流环，不使水流到百叶上。
冬季间断运行过程中，可在水槽内加电热管。
方形逆流式冷却塔技术参数
中高温降工业型GFN系列方形逆流式玻璃钢冷却塔主要参数
型号 参数名
τ=28 o C 冷却水量(m3/h )
τ=27 o C 冷却水量(m3/h)
主要尺寸(mm)
风量
风机直径
电机功率重量(t)Fra bibliotek进水压力
噪声dB(A)
6440
6800
400000
4200
9.18
12.88
6.8
63.0
61.4
58.4
7.79
DFNDP-750
7290
10.5485
19.12
DFNGP-750
7590
11.764
34.42
DFNL-900
900
673.4
1049.5
773.2
6950
7300
490000
4700
30/15
10.625
GFNL-200
200
182.8
181.3
229.1
199.8
196.5
5010
4300
161000
3400
7.5/3.7
3.57
4.76
5.8
62.0
4.94
GFNDP-200
5690
4.114
7.24
GFNGP-200
5990
4.854
13.66
GFNL-250
250
228.2
226.3
286
249.4
低温降DFN系列方形逆流式玻璃钢冷却塔主要参数
康明方形横流式低噪音冷却塔 技术参数
康明方形横流式低噪音冷却塔技术参数下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!康明方形横流式低噪音冷却塔技术参数详解1. 引言随着工业技术的不断发展，工厂与企业对于冷却设备的需求日益增长。
方形横流式冷却塔技术说明
方形横流式冷却塔技术说明目录一、技术说明文件1.产品性能特点介绍2.常菱玻璃钢冷却塔整体性能表3.常菱玻璃钢冷却塔特点及优点4.主要零部件说明表5.生产、制造执行标准6.质量保证体系7.售后服务承诺8.安装、调试、维护方案二、资格证明文件1.公司简介2.资信等级证书3.ISO9001品质认证证书4.质量服务信得过单位证书5.检测报告（国家级、省级）6.省级产品质量监督合格证书3、五三厂合资）生产的纤维毡，大大地增加了玻璃钢的强度。
2、塔体钢结构件：以各类定做的型钢为框架，重量轻、强度高、刚性好，开机时共振弱，稳定性好。
所有钢结构件均经酸洗及热镀锌处理，防锈防腐性能良好，保证冷却塔能在各种环境条件下运转正常。
3、塔芯填料：填料是冷却塔中热交换的重要场所，其效率的高低，对整个冷却塔的性能起着至关重要的作用。
常菱牌冷却塔填料全部采用优质PVC平片吸塑而成，平片表面加工成亚光型，比一般表面光滑的平片具有更好的亲水性，使水流在填料表面形成很薄的水膜，与空气接触更加充分。
其中方形逆流式冷却塔则采用比利时哈蒙公司专门设计的复合波填料，导风性能好，热交换性能高，风机能耗小，特别是在环境空间有所限制的场合下更能体现其优越性4、电机：采用全封闭户外型冷却塔专用电机，在轴伸端使用专业防水胶圈，有效解决了水汽沿轴伸端进入电机内部的问题，其防护等级达IP55；电机轴镀铬防腐，绝缘等级为F级。
5、风机：采用国内最大的冷却塔专用风机制造商——上风集团有限公司生产的低转速、大弦长、宽叶片产品，具有风速均匀、噪声低、涡流少、效率高等特点，该风机在低转速的情况下即能获得足够的抽风量，特别是还能根据不同的气候条件调节叶片角度，因此，既能保证冷却塔在恶劣的工况条件也可以满足用户的运行要求，又可以在适当的季节内调节叶片角度以达到节能降耗目的。
6、减速传动部份：采用整体密封皮带减速箱，箱内轴承为日本NSK品牌，并设有多层防水系统保护，耐候性好，还专门设有注油嘴，非常易于日常的维护和保养，传动皮带选用日本三星牌，防水防滑，使用寿命长。
冷却塔性能参数说明.
1．设备组成1.1设备原产地及制造厂家广东省广州市/斯必克（广州）冷却技术有限公司。
1.2供货明细NC玻璃钢冷却塔/NC8330F/4台SR玻璃钢冷却塔/SR-200/2台SR玻璃钢冷却塔/SR-40/2台1.3其他2.设备性能及技术参数2.1设备性能1）NC系列产品简介A、NC型横流式冷却塔系统性设计横流式冷却塔是马利公司工程师通过冷却塔多年热工测试试验，引进世界上最大的冷却塔生产商斯必克公司的先进技术和设备，对测试数据进行全面综合处理，参照美国冷却协会CTI标准和GB7190-1997等依据计算机运算得出的淋水填料的容积散质系数 xv，选择最佳的水气比，最佳截面水负荷，截面气负荷和填料的高度范围以确定填料体积，并以流体力学、空气动力学、材料学、建筑学等多种学科观点，综合设计塔的外型与结构，根据测试计算通风阻力，参考风机特性曲线和对测试数据进行优化，选择符合风量和噪音要求的风机和匹配的电机，使冷效、能耗、噪音达到一个优化的系统设计效果。
B、NC型横流式冷却塔淋水填料马利NC方形横流式冷却塔采用的MX-75型高级薄膜式复合波淋水填料, 堪称世界上薄膜式淋水填料的佼佼者,此填料片用于横流冷却塔, 由热处理PVC多层片构成，厚度0.38mm, 表面成波纹式, 相邻两层填料片形成的间隔,保证气流的通畅,经美国冷却塔协会(CTI)测试分析,其阻力特性和热力特性远远优于现有国内填料,使用寿命15年以上。
一般冷却塔产品填料均采用竖直放置，且无明显收水端。
参考右下图，一般冷却塔的做法是布水盘偏向外侧安装，A、B、C、D、E、F这6个区域内充满了填料，而当冷却塔运行起来以后，由于风机向上排风，气流由外向内流经填料，在风力的带动下，实际冷却水流过的区域是C、D、E、F、G这5个区域，A、B两区无水。
那么按照一般冷却塔的做法，用，而有水的G区却又没有填料。
马利的工程师们对这个问题进行了深入的研究，在千百次的实验之后，提出了冷却塔填料倾斜悬挂式安装的方案，在马利冷却塔当中C、D、E、F、G区充满填料，A、B两区无填料，而倾斜的角度又根据不同的塔型有十分严格的要求，这种方法有效地解决了进风面下端“无水区”问题，且填料带有明显的收水端，克服了竖直放置填料的缺点。
开式横流冷却塔参数
开式横流冷却塔参数
开式横流冷却塔由上部塔身和下部底座两个部分组成，上部塔身可以分为冷凝器、再热器、冷凝段、塔顶和塔座五个部分，下部底座有假底座、实体底座和支架三个部分。
开式横流冷却塔参数为：1、塔体高度：根据工艺流程要求和对冷凝水的储存量；2、塔腔宽度：一般取得0.6-0.8m；3、冷凝器表面积：取决于冷凝水流量；4、再热器表面积：取决于蒸汽流量；5、塔顶出气口：根据塔内压力和出口总压的关系，选择出气口的型号和尺寸；6、冷凝器下底位置：取决于操作压力；7、水位控制器高度：根据塔内压力和出口水水位的关系，选择正确控制器高度。
工业用方形横流式玻璃钢冷却塔特点介绍
方形横流式玻璃钢冷却塔：水在塔内填料中，水自上而下，空气自塔外水平流向塔内两者流向呈垂直正交一种冷却塔。
采用两侧进风，靠顶部的风机，使空气经由塔两侧的填料，与热水进行介质交换，湿热空气再排向塔外。
填料采用两面有凸点的点波片，通过安装头使点波片粘结成整体，以提高刚性，两面的凸点还可避免直接滴水，因此提高了水膜形成能力，填料尾部设有收水措施。
此冷却塔最大特点是冷效高、噪声低、耗电省、重量轻、体积小，最适合于高层建筑上及对噪声要特点：节省空间，结构轻型化，良好的耐腐蚀性，组合式设计，节能省电，耐用持久，噪音低，容易组装。
方型横流玻璃钢冷却塔的分类及用途介绍玻璃钢冷却塔耐腐蚀、强度高、重量轻、体积小、占地少、美观耐用，并且运输、安装和维修都较方便。
因而被广泛应用于国民经济各部门，对空调、制冷、空压站、加热炉及冷凝工艺等冷却水循环系统尤为适宜。
1、圆形逆流式玻璃钢冷却塔采用逆流式气热交换技术，填料采用优质的改性聚氯乙波片，以扩散淋水面积；通过旋转布水方式，实现布水均匀，增强冷却效果。
我厂曾对本系列产品的外形设计作过局部改进，使其更加运行可靠、耐用、装配方便.结构特征1）塔体：型线合理，气流平稳，材质优良，色彩鲜艳，表面胶衣树脂内含有抗紫外线剂，耐老化，强度高，重量轻，耐腐蚀。
安丘伟赫玻璃钢。
下塔体按订货要求，可配有溢水、排污、自动给水管，可由此处直接吸水，省去冷却池，上面装有防噪消声垫，有效降低了滴水声。
（2）填料：采用改性聚氯乙烯波片，横向增加了凸筋，水的再分配能力强，阻力小，热力性能好，耐高温70度、低温-50度，阻燃性好。
（3）旋转布水器及布水管：装有不锈钢球轴承，运转灵活可靠，水头低，布水均匀，采用铝合金或玻璃钢制成的布水管，管上安装收水板，克服了飘水现象。
（4）风机：由清华大学工程力学系根据系列冷却塔参数设计的低噪声、高效率风机，铝合金板翼型或玻璃钢叶片、噪声小、效率高。
（5）电机：由清华大学电机系在y型系列安装尺寸的基础上，为冷却塔设计的低噪声节能电机、密封防水性能好、耐高温、效率高、噪声小。
冷却塔参数及配置要求
冷却塔参数及配置要求1. 引言冷却塔是工业生产过程中常用的设备之一，用于将热水或冷却液冷却至所需温度。
本文将详细介绍冷却塔的参数和配置要求，以帮助读者更好地了解和选择适合自己需求的冷却塔。
2. 冷却塔参数要求在选择冷却塔时，需要考虑以下参数要求：2.1 冷却能力冷却能力是衡量冷却塔性能的重要指标之一。
它通常以单位时间内处理的热量（或功率）来衡量，单位为英尺-磅/小时（ft-lb/hr）或英尺-磅/分钟（ft-lb/min）。
根据实际需要，我们可以根据工艺流程中的热负荷估计来确定所需的冷却能力。
2.2 流量流量是指通过冷却塔的液体或气体流动速率。
在选型时需要考虑到工艺流程中液体或气体的流动率，并确保所选冷却塔具有足够的流量处理能力。
2.3 温度差温度差是指冷却塔出口液体或气体温度与进口液体或气体温度之间的差值。
通常情况下，温度差越大，冷却效果越好。
在选型时，需要根据工艺要求和环境条件确定所需的温度差。
2.4 压降压降是指液流通过冷却塔时产生的压力损失。
较大的压降会导致能耗增加，并可能影响工艺流程的稳定性。
在选型时，需要考虑到所需的压降范围，并选择具有合适压降特性的冷却塔。
2.5 材料选择冷却塔通常由金属材料制成，如不锈钢、铝合金等。
在选择材料时，需要考虑到介质对材料腐蚀性的影响，并根据实际情况选择合适的材料。
3. 冷却塔配置要求除了参数要求外，还需要考虑以下配置要求：3.1 塔型选择根据实际需求和空间限制，可以选择不同类型的冷却塔，如开式冷却塔、封闭式冷却塔、湿式冷却塔等。
每种类型的冷却塔都有其适用的场景和优势，需要根据具体情况选择合适的类型。
3.2 风机配置风机是冷却塔中关键的组件之一，用于提供气流，促使热水或冷却液散热。
在配置时，需要考虑到风机的数量、尺寸和功率等参数，并确保其能够满足所需的风量和压力。
3.3 水泵配置水泵是用于将热水或冷却液从工艺设备输送至冷却塔的关键设备。
在配置时，需要考虑到水泵的流量、扬程和功率等参数，并确保其能够满足所需的输送要求。
方形横流式低噪音冷却塔技术要求
方形横流式低噪音冷却塔技术要求1 单台冷却水量：见图纸清单。
接受单模块或模块拼装冷却塔2 进出水温度：38℃/32℃外部环境湿球温度28℃）3 热力性能要求：按水温降对比法求出的实测冷却能力与设计冷却能力的百分比不得小于100%；4 材质要求方形刚性桁架结构，壳体采用优质玻璃钢、PVC或镀锌钢制作，下部水槽采用全玻璃纤维毡质玻璃钢。
桁架、支架、槽钢、角钢、爬梯、连接螺栓及其它金属材料均为热镀锌型；5 传动机构要求5.1电机：采用合资或以上品牌，电机绝缘等级F级，IP55防护；电机应适应于或优于规格书中提供的供电要求并与风机配套；5.2 风机特性参数应符合设计工况，并采用进口或合资风机,铝合金材质,要求强度可靠，表面光洁，各截面过渡均匀，无裂缝、缺口、毛刺；风机叶距离塔体内壁之间的间隙应保持均匀，其最小间隙不大于0.008D（D为风机直径），风机应做动、静平衡试验，并按“刚性转子平衡精度”精度等级取G6.3。
平衡力矩由计算求出。
叶片平衡后应定位、编号。
5.3 采用皮带传动,带轮须经特殊防锈处理,经久耐用。
5.4 轴承箱轴承采用进口或合资轴承。
5.5 皮带采用进口联组带。
6飘水率：<0.01％7噪声：运转声音测定距离10m 时；≤58dB(A)8塔内填料8.1 采用冷却效率高、通风阻力小、抗弯折的阻燃材料，材质为100%纯生料PVC，不接受再生料，其阻燃等级达到难燃B1级。
8.2 填料安装方式为悬挂式，其收水器为填料一体成型以求减少部件，每平方米承力≥2.94KN，填料片不允许出现穿孔、破裂,清洗维护简便易行；为减少进风阻力要求不加百叶；9配水系统布水器应布水均匀，冷却水应均匀的布洒在填料顶部，并且布水器应有防异物装置，不易堵塞，清理维护方便；10补水、溢流、排污、集水槽装置冷却塔应设自动、手动补水装置，并留有溢流及排污口。
补水器采用浮球式，球、阀体不锈钢材质，其动作应严密灵活，并设有缺水（低水位）、溢流保护装置，当出现故障时，给主机发出故障信号，待故障排除后主机方可正常工作。
方形逆流式冷却塔参数表 (1)
方形逆流式冷却塔参数表方形逆流式玻璃钢冷却塔说明：1、标准设计工况：干球温度31.5℃，湿球温度28℃，大气压力99400Pa，进水温度42℃，出水温度32℃；2、选用斜梯形波方塔专用填料，热力性能优良、通风阻力小，使该类冷却塔达到结构紧凑、占地面积小的设计目的；3、采用机翼型空腹结构大直径、大面积、低转速、低动压玻璃钢风机叶片，使用该类冷却塔具有节能、低噪的显著特点；4、超低噪声冷却塔于进出风口及淋雨区设置高效降噪装置，使同级别冷却塔有效降噪达5dB(A)；5、可以进行多种形式的并联组合，更适合大水量的循环冷却水系统使用；6、采用固定布水系统，选用ABS多层流低压淋水喷头，布水均匀、使用寿命长，且配水压头低，有利于节省系统配水动力；7、布水管上设置BO-160/45不对称收水器装置，收水效果极佳，使冷却塔的飘水损失降至0.01%以内；8、塔体框架可选用Q-235型材、304不锈钢型材、FRP型材制作，“304/FRP”框架可适用于循环水PH低至1.0以内的酸性环境下使用；9、水量800m3/h的冷却塔框架可采用钢筋混凝土框架，该框架虽施工周萁略长、一次性投资较高，但具使用寿命长、维护费用低等优质，用户可视实际情况选择；10、如循环水浊度长期高至50ppm以上，或含油污等杂质，则需视水质条件选用PVC网格填料或304不锈钢挂板点滴填，该填料适用循环水浊度可扩展至450ppm；11、结构稳固，塔顶设置检修平台，维护检修更为方便；低温降DFN系列方形逆流式玻璃钢冷却塔主要参数型号参数名τ=28 o C冷却水量(m 3 /h )τ=27 o C冷却水量(m 3 /h )主要尺寸(mm)风量(m 3/h )风机直径(mm)电机功率(kw)重量(t)进水压力噪声dB(A)当量直径Δt=5 oCΔt=5o CΔt=5o CΔt=5o C总高度宽度B自重运转重104PaDm10m16mDm(m)DFNL-10010074.4118.786.0383260620001803.0/1.51.470526.259.5247.3.02DFNDP-10 04391.836 3.18DFNGP-10 04692.215 5.48DFNL-150150109.8175.1126.9405300840002104.0/2.2.213.026.360.55450.63.47DFNDP-15 04672.47354.23DFNGP-150 4972.81357.33DFNL-200200148.9237.4172.1434360115002805.5/2.72.6353.666.562.55.652.34.15DFNDP-20 04963.01755.4DFNGP-20 05263.74410.18DFNL-300300224.9350.6258.3501430158603407.5/3.73.74 5.235.862.57.854.44.94DFNDP-30 05694.2847.72DFNGP-30 05995.023514.14DFNL-400400299.9467.4344.45304802130038011/5.54.505 6.416.62.558.855.75.51DFNDP-40 06045.1859.52DFNGP-40 06345.91617.29DFNL-500500374.9584.3430.45905302650038015/7.55.617.986.462.559.356.26.08DFNDP-50 06706.44311.78DFNGP-50 07007.34421.26DFNL-600600448.5698.9514.96146003175042015/7.67.15710.086.562.560.557.46.88DFNDP-60 06988.22814.95DFNGP-60 07289.222526.92DFNL-750561. 7875.3644.9644680400004209.1812.886.863.61.458.47.79DFNDP-75 072910.548519.12DFNGP-75 075911.76434.42DFNL-900900673.41049.5773.26957304900047030/1510.625157.63.862.960.8.36DFNDP-90 079012.20622.19DFNGP-90 082013.540539.75DFNL-105 0105 0786.61225.9903.17157805560047030/1612.83518.027.64.663.153.98.93DFNDP-10 5081014.63726.22DFNGP-10 5084016.09946.14说明：1表中所列为湿球温度τ=28 o C ，τ=27 o C工况下；Δt=5 o C 的t1=37 o C,t2=32 o C; Δt=8 o C时t1=40 o C,t2=32 o C的冷却水量2，表中噪声值为夜间电机低速运转，并设有滴水吸声垫的数值，不设滴水吸声垫将比表中数值高5dB(A)1ff8中高温降工业型GFN系列方形逆流式玻璃钢冷却塔主要参数型号参数名τ=28 o C 冷却水量(m3/h )τ=27 o C 冷却水量(m3/h)主要尺寸(mm)风量风机直径电机功率重量(t)进水压力噪声dB(A)当量直径Δt=10 oCΔt=20 oCΔt=25 oCΔt=10 oCΔt=20 oCΔt=25 oC总高度宽度B(m3/h)(mm)(kw)自重运转重104PaDmDm(m)GFNL-757563.965.886.373.671.8383260680001803.0/1.51.4711.946.259.03.02GFNDP-7 54391.8363.04GFNGP-7 54692.1255.41GFNL-1010089.287.711598.195.7405300880002104.0/2.2.042.686.360.53.47GFNDP-1 004672.3043.89GFNGP-1 004972.7297.08GFNL-15 0150137.4136.2172.2150.2147.7484360121002805.5/2.72.6353.526.562.04.15GFNDP-1 505463.0185.26GFNGP-1 505763.74410.04GFNL-20 0200182.8181.3229.1199.8196.5501430161003407.5/3.73.574.765.862.04.94GFNDP-2 005694.1147.24GFNGP-2 005994.85413.66GFNL-25 0250228.2226.3286249.4245.35304802010038011/5.54.3355.796.62.55.51GFNDP-2 506045.0158.9GFNGP-2 506345.6716.67GFNL-30 0300273.6271.3342.9299.1294.15905302410038011/5.55.447.236.462.56.08GFNDP-3 006706.27311.02GFNGP-3 007007.17420.5GFNL-40 0400364.4361.4456.7398.3391.86146003210042015/7.56.9879.336.562.56.88GFNDP-4 006988.05814.2GFNGP-4 007289.05326.16GFNL-50 0500 18f9 455.2454.5570.5497.6489.4644680401004209.01126.863.07.79GFNDP-5 0072910.3818.22GFNGP-5 0075911.5933.52GFNL-60 0600546541.5684.3596.9587.16957304810047030/1510.4613.977.63.88.36GFNDP-6 0079012.0421.15GFNGP-6 0082013.3738.71GFNL-70 0700638632.779.6697.4685.97157805600047030/1512.6716.847.64.68.93GFNDP-7 0081014.4725.05GFNGP-7 0084015.9345.02说明：1表中所列为湿球温度τ=28 o C，τ=27 o C工况下；Δt=10 o C的t1=42 o C,t2=32 o C;Δt=20 o C时t1=54 o C,t2=34 o C;Δt=25 o C时t1=60 o C,t2=35 o C的冷却水量2 表中噪声值为夜间电机低速运转，并设有滴水吸声垫的数值，不设滴水吸声垫将比表中数值高5dB(A)。
方形横流式冷却塔参数
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载方形横流式冷却塔参数地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容冷却塔的工作原理：冷却塔是利用水和空气的接触，通过蒸发作用来散去工业上或制冷空调中产生的废热的一种设备。
基本原理是：干燥(低焓值)的空气经过风机的抽动后，自进风网处进入冷却塔内；饱和蒸汽分压力大的高温水分子向压力低的空气流动，湿热(高焓值)的水自播水系统洒入塔内。
当水滴和空气接触时，一方面由于空气与不的直接传热，另一方面由于水蒸汽表面和空气之间存在压力差，在压力的作用下产生蒸发现象，带到目前为走蒸发潜热，将水中的热量带走即蒸发传热，从而达到降温之目的。
本系列横流式玻璃钢冷却塔采用两侧进风，靠顶部的风机，使空气经由塔两侧的填料，与热水进行介质交换，湿热空气再排向塔外。
填料采用两面有凸点的点波片，通过安装头使点波片粘结成整体，以提高刚性，两面的凸点还可避免直接滴水，因此提高了水膜形成能力，填料尾部设有收水措施。
产品特长:节省空间，结构轻型化采用专为本系列冷却塔设计的高效热交换填料，其换热面积大幅度提高，与原HBLD系列及原HBLCD系列相比，其占地面积大幅度下降，由于结构设计的优化及采用钢结构，运转重量也大大降低。
节省电力采用通风阻力小的填料和由清华大学专为冷却塔设计的机翼型玻璃钢高效风机，从而减小所配用的电机功率，超低噪声型采用的电机功率更小，更节省电力，也可根据用户的要求，配用双速电机来节电。
运转噪声极低采用清华大学专为冷却塔而设计的FRP材质的机翼低噪声轴流式风机和专为冷却塔而设计的低噪声电机，从而降低了冷却塔的运转噪声。
超低噪声系列冷却塔的运转噪声更低，全面符合环保要求。
若配用双速电机，在夜间低速运行时，还能使噪声再下降2-3dB(A),用户需要双速电机应在订货时单独提出要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
传动方式
皮带传动
布水系统
冷却水布水模式
重力池式加喷头实现均匀连续布水
喷头特征
大口径、不活动、极低水压即可实现圆锥布水
喷头材质
工程塑料（ABS）
填料规格/材质
连续式/PVC
填料特性
高效，阻燃
飘水损失
0.001％
接管管径
进水管径×个数
DN125x2x2((进水管采用卡扣式接口、非法兰连接))
出水管径×个数
DN200x2
满水/排污管径×个数
DN50 x2x2
补水管径×个数
DN25x2x2
塔体结构
结构支架（如电机架）
Z720高锌层板
集水盆
高强度玻璃钢
侧板/播水盆/风筒
高强度玻璃钢
紧固件
达克罗
备注：此参数表只针对该项目规划。如场地布置，选型条件有任何变化请联系销售代表。
编制：
审核：
日期：
MK-13002A-2低噪型玻璃钢方形横流式冷却塔技术参数
项目名称：
方案编号钢方形横流式冷却塔
进水温度
t1 = 37℃
出水温度
t2 =32℃
设计湿球温度
τ=28℃
大气压强
P = 9.94×104Pa
冷却水量
Q =225m3/hx2
散热能力
1308 Kwx2
外形尺寸
L4240mm×W6300mm×H4010mm
自重/运行重
2180kgx2/3780kgx2（该重量已包含可选配置之最大重量）
塔体扬程
3.5mH2O
动力系统
风机形式/材质
轴流式/铝合金
风机直径
Ф2400mm
总风量
135000m3/hx2
电机功率－极数
5.5kw
配套电源
3/380V/50Hz
电机防护/绝缘等级
