交换机基本配置实验报告

交换机基本配置实验报告一、实验目的。

本实验旨在通过对交换机进行基本配置，掌握交换机的基本功能和操作方法，了解交换机的工作原理，为今后的网络管理和维护工作打下基础。

二、实验环境。

本次实验使用的设备和软件环境如下：1. 交换机，Cisco Catalyst 2960。

2. 电脑，Windows 10操作系统。

3. 软件，Cisco网络模拟软件Packet Tracer。

三、实验内容。

1. 连接交换机。

首先，将电脑和交换机通过网线连接起来，确保连接的网线是正常的，然后打开Packet Tracer软件，创建一个新的网络拓扑图，将交换机和电脑拖入拓扑图中，并连接它们。

2. 登录交换机。

在电脑上打开命令提示符，使用Telnet或SSH协议登录交换机，输入交换机的IP地址和登录密码，成功登录后，进入交换机的命令行界面。

3. 设置交换机主机名。

在交换机的命令行界面中，使用命令“hostname Switch1”将交换机的主机名设置为“Switch1”。

4. 设置管理IP地址。

使用命令“interface vlan1”进入VLAN1接口配置模式，然后使用命令“ip address 192.168.1.1 255.255.255.0”设置交换机的管理IP地址为192.168.1.1，子网掩码为255.255.255.0。

5. 设置管理密码。

使用命令“enable secret cisco”设置交换机的特权模式密码为“cisco”，用于提升特权级别时的验证。

6. 保存配置。

最后，使用命令“copy running-config startup-config”将当前的配置保存到交换机的NVRAM中，以便下次重启后配置不会丢失。

四、实验总结。

通过本次实验，我们成功地对交换机进行了基本配置，包括设置主机名、管理IP地址和特权密码等操作。

掌握了交换机的基本配置方法，为今后的网络管理工作打下了基础。

五、实验心得。

在实验过程中，我们发现了一些问题，比如在设置管理IP地址时需要进入VLAN1接口配置模式，这些细节需要我们在实际操作中多加注意。

交换机基本配置实验报告

交换机基本配置实验报告一、实验目的。

本实验旨在通过对交换机的基本配置实验，掌握交换机的基本功能和操作方法，包括端口配置、VLAN划分、STP协议配置等内容，从而为日后的网络管理和维护工作打下基础。

二、实验环境。

本次实验所用设备为华为S5700交换机，操作系统为VRP（Versatile Routing Platform）。

三、实验内容。

1. 端口配置。

首先，我们需要进行端口的基本配置。

通过登录交换机管理界面，进入端口配置页面，我们可以对各个端口进行设置，包括速率、双工模式、描述等。

在实际网络环境中，根据实际需求进行端口配置，以满足不同设备的连接要求。

2. VLAN划分。

接下来，我们将进行VLAN（Virtual Local Area Network）的划分。

VLAN的划分可以将一个物理网络划分成多个逻辑网络，提高网络的灵活性和安全性。

在交换机上，我们可以通过命令行或者WEB界面对VLAN进行创建和配置，将不同端口划分到不同的VLAN中，实现不同VLAN之间的隔离和通信。

3. STP协议配置。

最后，我们将进行STP（Spanning Tree Protocol）协议的配置。

STP协议可以避免网络中出现环路，保证网络的稳定性和可靠性。

在实际操作中，我们可以通过交换机的管理界面，对STP协议进行配置，包括优先级设置、端口状态等，从而实现网络中的环路屏蔽和冗余路径的选择。

四、实验步骤。

1. 登录交换机管理界面，进入端口配置页面，对端口进行基本配置，包括速率、双工模式、描述等。

2. 在VLAN配置页面，创建多个VLAN，并将不同端口划分到不同的VLAN 中。

3. 在STP配置页面，对STP协议进行基本配置，包括优先级设置、端口状态等。

五、实验结果。

经过以上步骤的操作，我们成功完成了交换机的基本配置实验。

通过端口配置、VLAN划分、STP协议配置等操作，我们对交换机的基本功能和操作方法有了更深入的了解，为日后的网络管理和维护工作奠定了基础。

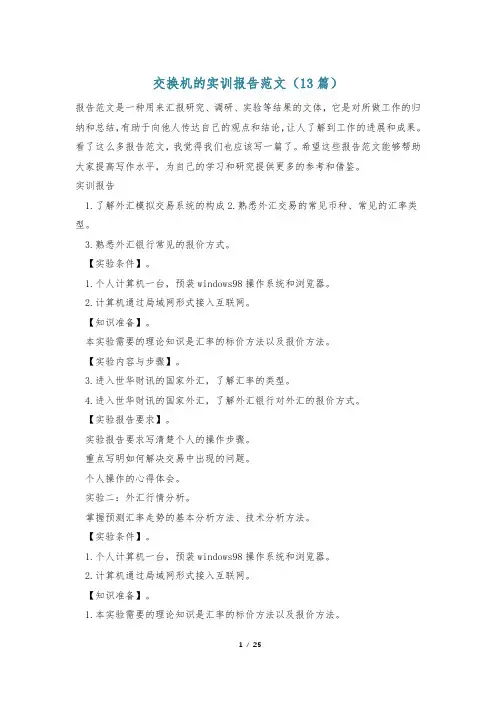

交换机的实训报告范文(13篇)

交换机的实训报告范文（13篇）报告范文是一种用来汇报研究、调研、实验等结果的文体，它是对所做工作的归纳和总结，有助于向他人传达自己的观点和结论，让人了解到工作的进展和成果。

看了这么多报告范文，我觉得我们也应该写一篇了。

希望这些报告范文能够帮助大家提高写作水平，为自己的学习和研究提供更多的参考和借鉴。

实训报告1.了解外汇模拟交易系统的构成2.熟悉外汇交易的常见币种、常见的汇率类型。

3.熟悉外汇银行常见的报价方式。

【实验条件】。

1.个人计算机一台，预装windows98操作系统和浏览器。

2.计算机通过局域网形式接入互联网。

【知识准备】。

本实验需要的理论知识是汇率的标价方法以及报价方法。

【实验内容与步骤】。

3.进入世华财讯的国家外汇，了解汇率的类型。

4.进入世华财讯的国家外汇，了解外汇银行对外汇的报价方式。

【实验报告要求】。

实验报告要求写清楚个人的操作步骤。

重点写明如何解决交易中出现的问题。

个人操作的心得体会。

实验二：外汇行情分析。

掌握预测汇率走势的基本分析方法、技术分析方法。

【实验条件】。

1.个人计算机一台，预装windows98操作系统和浏览器。

2.计算机通过局域网形式接入互联网。

【知识准备】。

1.本实验需要的理论知识是汇率的标价方法以及报价方法。

2.影响汇率的基本因素主要有经济、政治、新闻和心理及其他不可预期的因素等。

3.移动平均线、macd、rsi等技术指标。

【实验内容与步骤】。

2.根据这些因素对汇率走势的影响，进而判断这些货币的大致走势。

3.进入世华财讯进行国际外汇的技术指标分析，了解相应货币的技术指标及图形。

4.可重点看看该货币的k线图、移动平均线、macd、kdj、rsi指标等。

【实验报告要求】。

实验报告要求写清楚个人的操作步骤。

重点写明如何解决交易中出现的问题。

个人操作的心得体会。

实验三：外汇实盘交易。

1.学会运用技术分析手段选择货币对进行操作。

2.学会运用国际资本流动影响因素对所选择货币对进行分析。

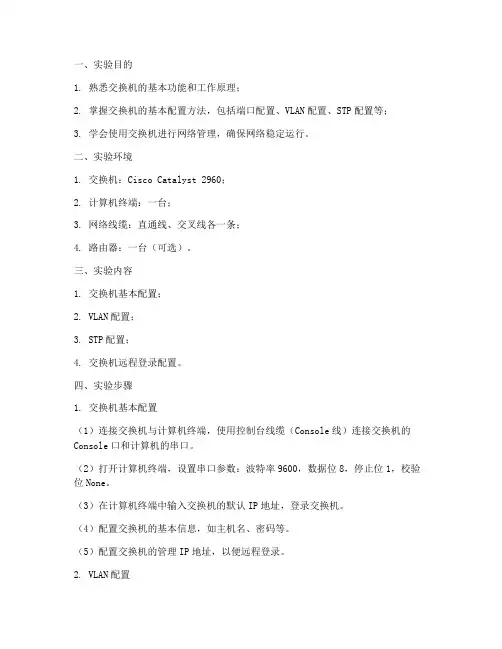

交换机的配置实验报告

一、实验目的1. 熟悉交换机的基本功能和工作原理；2. 掌握交换机的基本配置方法，包括端口配置、VLAN配置、STP配置等；3. 学会使用交换机进行网络管理，确保网络稳定运行。

二、实验环境1. 交换机：Cisco Catalyst 2960；2. 计算机终端：一台；3. 网络线缆：直通线、交叉线各一条；4. 路由器：一台（可选）。

三、实验内容1. 交换机基本配置；2. VLAN配置；3. STP配置；4. 交换机远程登录配置。

四、实验步骤1. 交换机基本配置（1）连接交换机与计算机终端，使用控制台线缆（Console线）连接交换机的Console口和计算机的串口。

（2）打开计算机终端，设置串口参数：波特率9600，数据位8，停止位1，校验位None。

（3）在计算机终端中输入交换机的默认IP地址，登录交换机。

（4）配置交换机的基本信息，如主机名、密码等。

（5）配置交换机的管理IP地址，以便远程登录。

2. VLAN配置（1）进入全局配置模式，创建VLAN。

（2）将端口分配到相应的VLAN。

（3）配置VLAN间路由（可选）。

3. STP配置（1）进入全局配置模式，启用STP。

（2）配置STP的根桥选举。

（3）配置STP的端口优先级和成本。

4. 交换机远程登录配置（1）配置交换机的Telnet服务。

（2）设置Telnet登录的用户名和密码。

（3）测试远程登录功能。

五、实验结果与分析1. 交换机基本配置实验结果显示，交换机已成功登录，并配置了基本信息和管理IP地址。

这表明交换机已具备基本网络功能。

2. VLAN配置实验结果显示，成功创建了VLAN，并将端口分配到了相应的VLAN。

这表明交换机已具备VLAN隔离功能。

3. STP配置实验结果显示，STP已成功启用，并配置了根桥选举、端口优先级和成本。

这表明交换机已具备STP保护功能。

4. 交换机远程登录配置实验结果显示，成功配置了Telnet服务，并设置了登录用户名和密码。

交换机基本配置及配置实验报告

试验一互换机基本配置及VLAN配置【试验名称】互换机基本配置及虚拟局域网VLAN【试验类型】验证性试验【试验课时】 2课时【试验任务】1.理解试验室旳配置和设备连接措施。

2.纯熟掌握互换机旳登录、互换机命令行多种操作模式、区别以及模式之间旳切换。

3.理解、掌握互换机基本命令旳操作。

4.纯熟掌握单互换机旳VLAN配置。

5.掌握多互换机旳VLAN配置。

一、掌握互换机旳基本使用措施【基本原理】1、互换机旳管理措施简述互换机旳管理方式基本分为两种：带内管理和带外管理。

带外管理是通过互换机旳Console口管理互换机，不占用互换机旳网络接口，特点是需要使用配置线缆，近距离配置。

第一次配置互换机时必须运用Console端口进行配置。

带内管理是占用互换机旳一种通信接口，通过telnet方式管理互换机，可以远距离配置。

互换机管理重要通过命令行完毕。

互换机旳命令行操作模式，重要包括：顾客模式、特权模式、全局配置模式、端口模式等几种。

多种模式提供一组命令，实现特定旳一组功能。

第一级，顾客模式：进入互换机后得到旳第一种操作模式，该模式下可以简朴查看互换机旳软、硬件版本信息，并进行简朴旳测试。

第二级，特权模式：由顾客模式进入旳下一级模式，该模式下可以对互换机旳配置文献进行管理，查看互换机旳配置信息，进行网络旳测试和调试等。

第三级，全局配置模式：由特权模式进入旳下一级模式，该模式下可以配置互换机旳全局性参数（如设备名、登录时旳描述信息等）。

第四级，全局配置模式下有多种并列旳子模式，分别对互换机详细旳功能进行配置。

如，端口模式：对互换机旳端口进行参数配置。

VLAN描述：对互换机旳VLAN进行参数配置。

设，互换机名称为switch，多种模式旳提醒符和进入方式小结如下表：Exit命令：退回到上一级操作模式。

End命令是指顾客从特权模式如下级别直接返回到特权模式。

注意区别每个操作模式下可执行旳命令种类，互换机不可以跨模式执行命令。

交换机的基本配置实验报告

交换机的基本配置实验报告交换机的基本配置实验报告一、实验目的本实验旨在探索交换机的基本配置，并了解其在网络中的重要作用。

通过实际操作，加深对交换机的理解，掌握其基本配置方法和技巧。

二、实验原理交换机是一种用于连接计算机网络中多个设备的网络设备。

它能够根据目的地址将数据包转发到相应的目标设备，提高网络传输效率和安全性。

三、实验步骤1. 连接交换机：将交换机与计算机通过网线连接，确保物理连接正常。

2. 登录交换机：打开计算机上的终端软件，通过串口或Telnet方式登录交换机的控制台界面。

3. 配置基本信息：在控制台界面中，输入用户名和密码进行登录。

进入交换机的配置模式后，设置交换机的主机名、IP地址、子网掩码等基本信息，以便进行后续配置。

4. 配置端口：根据实际需求，对交换机的端口进行配置。

可以设置端口的速率、双工模式、VLAN等参数，以适应不同的网络环境和设备需求。

5. 配置VLAN：通过创建和配置虚拟局域网（VLAN），将交换机的端口划分为不同的广播域，增强网络的安全性和管理能力。

6. 配置链路聚合：通过将多个物理链路绑定为一个逻辑链路，提高链路的带宽和冗余性，增加网络的可靠性。

7. 配置STP：通过启用生成树协议（STP），防止网络中出现环路，避免广播风暴和数据包冲突，提高网络的稳定性。

8. 配置ACL：通过访问控制列表（ACL），对网络流量进行过滤和控制，保护网络的安全性和隐私。

9. 保存配置：在完成交换机的基本配置后，及时保存配置文件，以便下次启动时自动加载。

四、实验结果通过以上步骤，成功完成了交换机的基本配置。

经过测试，交换机能够正常工作，并能够按照配置的规则进行数据包的转发和处理。

各个端口、VLAN、链路聚合等功能也能够正常运行。

五、实验总结本次实验通过实际操作，深入了解了交换机的基本配置方法和技巧。

交换机作为网络中重要的设备，其配置对于网络的性能和安全至关重要。

合理配置交换机的端口、VLAN、链路聚合等参数，能够提高网络的传输效率和可靠性，增强网络的安全性和管理能力。

交换机基本配置实验报告

一、实验目的本次实验旨在通过对交换机进行基本配置，使学生掌握交换机的基本功能和操作方法，了解交换机的工作原理，为今后的网络管理和维护工作打下基础。

二、实验环境1. 实验设备：三层交换机一台2. 实验软件：网络仿真软件（如Cisco Packet Tracer）3. 实验工具：网络仿真软件配套的虚拟网络设备三、实验内容1. 交换机的基本操作2. 交换机的基本配置3. 交换机的安全配置四、实验步骤1. 交换机的基本操作（1）启动交换机，并进入用户模式。

（2）查看交换机的版本信息、硬件信息等。

（3）进入特权模式，进行高级配置。

（4）退出特权模式，返回用户模式。

2. 交换机的基本配置（1）配置交换机的主机名。

（2）配置交换机的登录信息，包括用户名和密码。

（3）配置交换机的VLAN信息。

（4）配置交换机的端口信息，包括端口描述、VLAN分配等。

3. 交换机的安全配置（1）配置交换机的访问控制列表（ACL），限制访问权限。

（2）配置交换机的SSH功能，提高远程登录的安全性。

（3）配置交换机的Telnet功能，允许远程登录。

五、实验结果与分析1. 交换机的基本操作通过实验，学生掌握了交换机的基本操作，包括启动、进入用户模式、查看设备信息、进入特权模式等。

2. 交换机的基本配置（1）配置交换机的主机名。

实验结果显示，交换机成功设置了主机名，并在后续操作中正确显示。

（2）配置交换机的登录信息。

实验结果显示，交换机成功设置了用户名和密码，并验证了登录信息。

（3）配置交换机的VLAN信息。

实验结果显示，交换机成功创建了VLAN，并将端口分配到了对应的VLAN。

（4）配置交换机的端口信息。

实验结果显示，交换机成功设置了端口描述和VLAN分配，并验证了端口信息。

3. 交换机的安全配置（1）配置交换机的ACL。

实验结果显示，交换机成功配置了ACL，并验证了访问权限。

（2）配置交换机的SSH功能。

实验结果显示，交换机成功配置了SSH功能，并验证了远程登录的安全性。

计算机实验报告交换机的基本配置

实验三：交换机的基本配置
一、实验目的
1 了解交换机的工作原理及 NOS 的启动过程。

2 掌握交换机 NOS 命令的使用方法。

3 掌握交换机参数的基本配置方法。

二实验环境
1 准备一台 S2126G交换机；
2 准备一台 PC机；
3 准备一条直连线或双绞线（ 2M）；
4 按图 1连接起来。

三实验内容
1 观察交换机的启动过程并查看交换机的参数配置；
2 对交换机进行基本参数配置；
3 查看运行结果；
四实验步骤
1．配置交换机主机名
Switch>en able；从用户模式进入特权模式
Switch#conf igure t erminal；从特权模式进入全局配置模式
Switch (config)#h ostname SW1；将主机名配置为“SW1”
SW1(config)#
5．显示交换机MAC地址表的记录
SW1#sh ow ma c-address-table
注：在 PC上开一命令行窗口，运行命令：c:\>ping 10.1.1.1 能
ping通则在交换机上执行show mac-address-table 可查看到PC 的MAC地址
注： PC的MAC地址可以在命令行下输入: ipconfig /all查看．
五测试与验证
1 验证命令
show run
ping。

交换机基本配置实验报告

交换机基本配置实验报告交换机基本配置实验报告一、实验目的本次实验的目的是学习交换机的基本配置，并掌握交换机的基本功能和操作。

二、实验设备1. 一台交换机2. 两台电脑3. 两根网线三、实验步骤1. 连接设备将两台电脑分别与交换机通过网线连接起来，确保连接无误。

2. 登录交换机打开电脑上的终端仿真软件，通过串口或者网口连接到交换机上。

输入正确的用户名和密码，成功登录交换机。

3. 设置主机名在交换机的命令行界面中，输入以下命令来设置交换机的主机名：Switch> enableSwitch# configure terminalSwitch(config)# hostname MySwitchMySwitch(config)#4. 配置管理IP地址在交换机的命令行界面中，输入以下命令来配置管理IP地址：MySwitch(config)# interface vlan 1MySwitch(config-if)# ip address 192.168.0.1 255.255.255.0 MySwitch(config-if)# no shutdownMySwitch(config-if)# exitMySwitch(config)#5. 配置端口在交换机的命令行界面中，输入以下命令来配置端口：MySwitch(config)# interface fastEthernet 0/1MySwitch(config-if)# switchport mode accessMySwitch(config-if)# switchport access vlan 1MySwitch(config-if)# exitMySwitch(config)#6. 配置VLAN在交换机的命令行界面中，输入以下命令来配置VLAN：MySwitch(config)# vlan 10MySwitch(config-vlan)# name SalesMySwitch(config-vlan)# exitMySwitch(config)# vlan 20MySwitch(config-vlan)# name MarketingMySwitch(config-vlan)# exitMySwitch(config)#7. 配置端口成员在交换机的命令行界面中，输入以下命令来配置端口成员：MySwitch(config)# interface fastEthernet 0/2MySwitch(config-if)# switchport mode accessMySwitch(config-if)# switchport access vlan 10MySwitch(config-if)# exitMySwitch(config)# interface fastEthernet 0/3MySwitch(config-if)# switchport mode accessMySwitch(config-if)# switchport access vlan 20MySwitch(config-if)# exitMySwitch(config)#8. 保存配置在交换机的命令行界面中，输入以下命令来保存配置：MySwitch(config)# exitMySwitch# copy running-config startup-config四、实验结果通过以上配置，我们成功地完成了交换机的基本配置。

华为交换机基本配置6个实验报告

华为交换机基本配置6个实验报告随着信息技术的发展，网络设备的应用越来越广泛。

作为网络通信设备中的一种，交换机在局域网中起着至关重要的作用。

华为交换机是当前市场上应用较为广泛的一种交换机品牌，其功能强大，性能稳定。

针对华为交换机的基本配置，我们可以进行一些实验来深入了解和掌握其使用方法。

在本文中，我们将围绕华为交换机的基本配置展开六个实验报告，从简单到复杂，由浅入深地探讨华为交换机的使用方法和技巧。

通过这些实验，我们将对华为交换机的基本配置有一个全面、深刻的理解，为日后的网络设备使用和管理提供有力的支持。

一、实验报告一：华为交换机的基本连接和登录在第一个实验中，我们将学习如何连接并登录华为交换机，这是使用交换机的第一步。

我们将了解到交换机的基本连接方法，学习如何通过终端设备登录交换机，并进行基本的配置操作。

通过这个实验，我们可以对华为交换机的使用环境和登录方法有一个清晰的认识。

二、实验报告二：VLAN的配置和管理VLAN是虚拟局域网的简称，对局域网进行划分可以提高网络的安全性和管理效果。

在这个实验中，我们将学习如何在华为交换机上进行VLAN的配置和管理，包括VLAN的创建、VLAN口的划分和端口的配置等操作。

通过这个实验，我们可以深入了解VLAN的应用和管理，为实际网络的划分和管理奠定基础。

三、实验报告三：静态路由的配置和使用在现代网络中，路由是实现不同网络之间通信的关键设备。

在这个实验中，我们将学习如何在华为交换机上配置和使用静态路由，包括路由表的设置、路由信息的添加和删除等操作。

通过这个实验，我们可以掌握静态路由的配置方法，为不同网络之间的通信建立起有效的桥梁。

四、实验报告四：访问控制列表（ACL）的配置和管理访问控制列表是在网络设备上实现对数据包进行过滤和控制的重要工具。

在这个实验中，我们将学习如何在华为交换机上配置和管理访问控制列表，包括ACL规则的设置、ACL的应用和优先级的调整等操作。

交换机基本配置及VLAN配置实验报告

交换机基本配置及VLAN配置实验报告一、实验目的1、了解交换机的基本配置；2、了解 VLAN 的概念和配置方法。

二、实验环境1、软件：Packet Tracer、SecureCRT；2、硬件：Catalyst 2960 交换机、PC。

三、实验步骤1、交换机基本配置（1）进入交换机配置界面，设置主机名。

Switch> enableSwitch# configure terminalSwitch(config)# hostname Lab1（2）配置管理口 IP 地址，可远程管理交换机。

Lab1(config)# interface vlan 1Lab1(config-if)# ip address 192.168.1.100 255.255.255.0Lab1(config-if)# no shutdown（3）配置 Telnet 登录密码。

（4）保存配置。

Lab1# copy running-config startup-config2、交换机 VLAN 配置（1）创建 VLAN。

Lab1(config)# interface fastEthernet 0/1Lab1(config-if)# switchport mode accessLab1(config-if)# switchport access vlan 10Lab1(config-if)# exitLab1(config)# interface fastEthernet 0/2Lab1(config-if)# switchport mode accessLab1(config-if)# switchport access vlan 20Lab1(config-if)# exit（3）配置 VLAN 间的通信。

四、实验结果Lab1# show running-configBuilding configuration...Current configuration : 653 bytes!version 12.2no service timestamps log datetime msecno service timestamps debug datetime msecno service password-encryption!hostname Lab1!enable secret 5 $1$mERr$z1.tLakXthoRZezheDEZv1 !interface Vlan1no ip addressshutdown!interface Vlan10ip address 192.168.10.1 255.255.255.0no shutdown!interface Vlan20ip address 192.168.20.1 255.255.255.0no shutdown!ip default-gateway 192.168.1.1!line con 0!line aux 0!line vty 0 4password ciscologin!endLab1# show vlan briefVLAN Name Status Ports---- -------------------------------- ----------------------------------------1 default active Fa0/3, Fa0/4, Fa0/5, Fa0/6Fa0/7, Fa0/8, Fa0/9, Fa0/10Fa0/11, Fa0/12, Fa0/13, Fa0/14Fa0/15, Fa0/16, Fa0/17, Fa0/18Fa0/19, Fa0/20, Fa0/21, Fa0/22Fa0/23, Gi0/1, Gi0/210 VLAN10 active Fa0/1, Gi0/120 VLAN20 active Fa0/2, Gi0/21002 fddi-default act/unsup1003 token-ring-default act/unsup1004 fddinet-default act/unsup1005 trnet-default act/unsupInterface IP-Address OK? Method Status ProtocolVlan1 unassigned YES NVRAM administratively down down Vlan10 192.168.10.1 YES manual up up Vlan20 192.168.20.1 YES manual up up FastEthernet0/0 unassigned YES unset up up FastEthernet0/1 unassigned YES unset up up FastEthernet0/2 unassigned YES unset up up FastEthernet0/3 unassigned YES unset up up FastEthernet0/4 unassigned YES unset up up FastEthernet0/5 unassigned YES unset up up FastEthernet0/6 unassigned YES unset up upFastEthernet0/7 unassigned YES unset up upFastEthernet0/8 unassigned YES unset up up FastEthernet0/9 unassigned YES unset up up FastEthernet0/10 unassigned YES unset up up FastEthernet0/11 unassigned YES unset up up FastEthernet0/12 unassigned YES unset up up FastEthernet0/13 unassigned YES unset up up FastEthernet0/14 unassigned YES unset up up FastEthernet0/15 unassigned YES unset up up FastEthernet0/16 unassigned YES unset up up FastEthernet0/17 unassigned YES unset up up FastEthernet0/18 unassigned YES unset up up FastEthernet0/19 unassigned YES unset up up FastEthernet0/20 unassigned YES unset up up FastEthernet0/21 unassigned YES unset up up FastEthernet0/22 unassigned YES unset up up FastEthernet0/23 unassigned YES unset up upGigabitEthernet0/1 unassigned YES unset down downGigabitEthernet0/2 unassigned YES unset down downLab1# ping 192.168.20.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.20.2, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/8 ms五、实验心得本次实验通过配置交换机的基本配置及 VLAN 配置，实现了 VLAN 间的通信。

交换机基本配置_实验报告

交换机基本配置_实验报告交换机是计算机网络中的一种重要设备，它用于在局域网内传输和转发网络数据。

交换机具备实时性强、传输速度快、安全性高等特点，可以提高网络的传输效率和可靠性。

在本实验中，我们将对交换机进行基本配置，包括设置IP地址、VLAN划分等。

首先，我们需要连接计算机和交换机，并通过串口线连接计算机和交换机的控制台端口。

然后，我们打开计算机上的终端模拟器，并选择合适的波特率和串口号进行连接。

一旦连接成功，我们就可以进行交换机的配置。

首先，我们需要登录到交换机的控制台界面。

在终端模拟器中，我们输入交换机的IP地址和控制台端口的号码，然后按下回车键。

接下来，我们需要输入正确的用户名和密码进行登录。

一旦成功登录，我们就可以进入交换机的控制台界面。

在控制台界面中，我们可以使用一系列命令来进行交换机的配置。

下面是一些常用的命令及其用途：1. `enable`：进入特权模式，获取管理员权限。

2. `configure terminal`：进入全局配置模式，进行全局配置。

3. `interface interface-name`：进入接口配置模式，对指定接口进行配置。

4. `ip address ip-address mask`：为指定接口设置IP地址和子网掩码。

5. `vlan vlan-id`：创建一个VLAN，并进入VLAN配置模式。

6. `name vlan-name`：为VLAN设置名称。

7. `exit`：退出当前配置模式，返回上一级模式。

8. `show running-config`：显示当前的配置信息。

9. `copy running-config startup-config`：保存当前配置到闪存，以便下次重启时生效。

通过上述命令，我们可以完成对交换机的基本配置。

首先，我们可以使用`configure terminal`命令进入全局配置模式，然后使用`interface interface-name`命令进入接口配置模式，为指定接口设置IP地址和子网掩码。

交换机基本配置实验报告总结

交换机基本配置实验报告总结一、实验目的本次实验旨在掌握交换机的基本配置方法，包括端口配置、VLAN配置、STP协议配置等。

二、实验环境1. 三台交换机：Switch1、Switch2、Switch32. 两台电脑：PC1、PC23. 网线若干三、实验过程及结果1. 端口配置首先，我们需要将三台交换机的端口进行基本配置。

具体步骤如下：（1）进入Switch1的命令行界面，输入以下命令：interface range fastEthernet 0/1-24switchport mode accessswitchport access vlan 10exit（2）同样地，进入Switch2和Switch3的命令行界面，输入以上命令。

经过上述操作，我们已将三台交换机的所有端口都设置为access模式，并加入了VLAN10。

2. VLAN配置接着，我们需要对三台交换机进行VLAN的配置。

具体步骤如下：（1）进入Switch1的命令行界面，输入以下命令：vlan 20exit（2）同样地，进入Switch2和Switch3的命令行界面，输入以上命令。

经过上述操作，我们已在三台交换机中添加了一个新的VLAN20。

3. STP协议配置最后，在完成了端口和VLAN的基本配置后，我们需要对STP协议进行配置。

具体步骤如下：（1）进入Switch1的命令行界面，输入以下命令：spanning-tree mode rapid-pvstexit（2）同样地，进入Switch2和Switch3的命令行界面，输入以上命令。

经过上述操作，我们已将三台交换机的STP协议设置为rapid-pvst模式。

四、实验结论通过本次实验，我们成功地完成了交换机的基本配置。

我们掌握了端口配置、VLAN配置和STP协议配置等基本方法，并且通过实际操作加深了对这些方法的理解。

同时，我们还发现，在网络中使用VLAN 可以更好地管理网络资源，并且在多个交换机之间使用STP协议可以保证网络的稳定性和可靠性。

交换机的基本配置实验报告

交换机的基本配置实验报告实验目的：1.了解交换机的基本功能和工作原理；2.掌握交换机的基本配置方法以及常用命令；3.学习交换机的基本故障排除方法。

实验器材：1.交换机x12.电脑x13.网线x2实验内容：1.交换机的基本配置1.1连接设备首先，将交换机和电脑通过网线相连。

将一根网线的一端插入交换机的一个可用端口，另一端插入电脑的网口。

再将另一根网线的一端插入交换机的另一个可用端口，另一端插入路由器或其他网络设备。

1.2进入交换机配置界面打开电脑的终端窗口，通过串口连接进入交换机的控制台界面。

在终端窗口中输入交换机的管理IP地址，并使用帐户和密码登录。

2.配置交换机的基本参数2.1配置主机名在交换机控制台界面中，使用命令`hostname [hostname]`，设置交换机的主机名。

2.2配置管理IP地址使用命令`interface vlan 1`，进入交换机的VLAN 1界面。

使用命令`ip address [ip address] [subnet mask]`，配置交换机的管理IP地址和子网掩码。

使用命令`no shutdown`，开启VLAN 1接口。

最后，使用命令`exit`，退出VLAN配置界面。

2.3配置默认网关使用命令`ip default-gateway [default gateway]`，配置交换机的默认网关。

默认网关通常是连接到路由器的接口的IP地址。

3.配置端口参数3.1配置端口模式使用命令`interface [port]`，进入指定端口的配置界面。

使用命令`switchport mode [mode]`，设置端口的模式。

常见的端口模式有：`access`模式和`trunk`模式。

3.2 配置VLAN（Virtual Local Area Network）使用命令`switchport access vlan [vlan number]`，将端口设置为指定VLAN。

对于`trunk`模式的端口，使用命令`switchport trunk allowed vlan [vlan number]`，设置允许通过的VLAN。

交换机配置的实验报告

一、实验目的1. 熟悉交换机的基本功能和配置方法；2. 掌握交换机VLAN的配置方法；3. 掌握交换机端口镜像的配置方法；4. 掌握交换机端口安全功能的配置方法；5. 培养动手实践能力和问题解决能力。

二、实验环境1. 实验设备：两台交换机、一台计算机、网线；2. 实验软件：网络设备配置软件（如PuTTY、Tera Term等）。

三、实验步骤1. 交换机基本配置（1）将计算机通过网线连接至交换机，配置计算机IP地址，使其与交换机在同一网段；（2）使用PuTTY或Tera Term等软件连接至交换机；（3）进入交换机配置模式，设置交换机名称、密码等基本信息；（4）配置交换机接口，如VLAN ID、IP地址等。

2. VLAN配置（1）创建VLAN，如VLAN 10、VLAN 20等；（2）将交换机接口分配到对应的VLAN；（3）配置VLAN间路由，实现不同VLAN之间的通信。

3. 端口镜像配置（1）选择一个端口作为镜像源端口，如端口1；（2）选择一个端口作为镜像目的端口，如端口2；（3）配置端口镜像，将源端口的数据镜像至目的端口。

4. 端口安全配置（1）设置端口安全策略，如最大连接数、MAC地址过滤等；（2）配置端口安全规则，如允许、拒绝、保护等；（3）设置端口安全告警，如限制、锁定等。

四、实验结果与分析1. 交换机基本配置通过实验，成功完成了交换机的基本配置，包括交换机名称、密码、接口配置等，使交换机具备了基本的功能。

2. VLAN配置通过实验，成功创建了VLAN，并将交换机接口分配到对应的VLAN，实现了不同VLAN之间的隔离。

同时，通过配置VLAN间路由，实现了不同VLAN之间的通信。

3. 端口镜像配置通过实验，成功配置了端口镜像，将源端口的数据镜像至目的端口，实现了对网络流量进行监控和分析。

4. 端口安全配置通过实验，成功设置了端口安全策略和规则，实现了对端口连接数的限制和MAC地址的过滤，提高了网络的安全性。

交换机的基本配置实验报告

项目一交换机的基本配置一、实验目的1.交换机基本配置。

包-括视图的转换，用户视图、系统视图、用户界面视图等。

2.交换机带内管理和带外管理。

二、实验内容1.交换机的基本配置。

（1）包括用户视图、系统视图、用户界面视图的切换等。

常用的三种用户界面为Conslole 用户界面、AUX用户界面、VTY用户界面。

（2）切换视图涉及的命令有system-view,user-interface vty,（3）创建/删除VLAN并进入VLAN视图。

需要用到命令vlan{vlan-id1 [to vlan-id2 ] |all},undo vlan{vlan-id1 [to vlan-id2 ] |all}。

当你需要解除上个命令的作用，可以在该命令前加undo。

2.交换机带内管理和带外管理。

（1）以交换机的访问方式来说，通过Telnet、Web、SNMP方式对交换机进行远程管理都属于带内管理，通过Console口进行管理的方式属于带外管理。

（2）通过交换机的Console口本地登录时登录交换机的最基本的方式。

Console口登录方式的认证方式有None、Password、Scheme三种，在不同的认证方式下，需要配置不同Console口登录方式的属性。

（3）通过Telnet进行登录。

这种方式需要设置登录用户的认证方式设置用户登录后可以访问的命令级别等。

3.配置交换机（1）更改交换机的名字（2）给交换机配置ip地址（3）创建用户并设置登录密码（4）设置用户权限三、实验原理1.交换机的命令行提供了多种视图，这些视图即相互区别又相互联系，可以通过相应的命令在视图间进行切换。

2.带内管理是指管理控制信息与数据业务信息通过同一信道传送。

Telnet、Web、SNMP方式对交换机进行远程管理都属于带内管理。

在带外管理模式中，网络的管理控制信息和用户数据业务信息在不同的信道传送。

通过Console口进行管理的方式属于带外管理。

交换机基本配置_实验报告

交换机基本配置_实验报告一、实验目的1. 掌握交换机的基本配置方法；2. 能够实现交换机的基本配置。

二、实验原理交换机是局域网中的重要设备，可帮助实现数据转发的目的。

交换机具有端口多、数据传输快等特点，是实现高效数据传输的必备设备。

在本实验中，我们将学习如何对交换机进行基本配置，包括网络拓扑的构建、VLAN划分、端口配置等。

三、实验环境1. 实验设备：交换机、电脑；2. 实验软件：SecureCRT、Telnet。

四、实验内容1. 网络拓扑构建：本次实验所用网络拓扑如下图所示，其中涉及到两台电脑和一台交换机：为了保证实验的稳定性和可操作性，我们使用了虚拟机来构建实验环境。

2. VLAN的划分：VLAN是Virtual Local Area Network的缩写，指虚拟局域网。

在网络中，VLAN可以将同一个物理交换机中的不同端口（或者不同交换机中的端口）划分为不同的虚拟局域网，从而实现不同网络之间的隔离，增强网络的安全性。

在本实验中，我们使用了两个VLAN：VLAN 10和VLAN 20。

其中VLAN 10中的电脑IP 地址设置为192.168.10.2，网关设置为192.168.10.1；VLAN 20中的电脑IP地址设置为192.168.20.2，网关设置为192.168.20.1。

设置完成后，两个VLAN下的电脑可以相互通信，但是不同VLAN下的电脑无法通信。

3. 端口配置：在本实验中，我们将交换机的端口划分为两个VLAN，并分别进行配置。

(1) 配置交换机的VLAN：我们首先进入交换机的配置模式，使用以下命令创建VLAN 10和VLAN 20：vlan databasevlan 10 name vlan10vlan 20 name vlan20exit(2) 配置端口：在VLAN创建完成后，我们需要将交换机的端口分别加入到不同的VLAN中。

这里，我们将端口1-5加入VLAN10，并将端口6-10加入到VLAN20。

交换机基本配置实验报告

交换机基本配置实验报告你还在为交换机基本配置实验报告而烦恼么?不用担心，接下来是店铺为大家收集的交换机基本配置实验报告，欢迎大家阅读：交换机基本配置实验报告：《网络通讯基础》实验报告书班级：姓名：学号：课程名称网络通讯基础实验项目实验项目5 交换机基本配置实验项目类型验证演示综合设计其他指导教师成绩√一、实验目的(1)了解交换机配置的方法。

(2)掌握CLI配置环境。

(3)掌握交换机的基本配置。

二、实验设备及环境交换机一台、计算机一台、配置电缆一条，直通网线一条。

三、实验步骤建立实验环境在交换机关机的情况下，利用带RJ45连接器的配置电缆(Console线)将计算机的串口与交换机的Console口相连。

用上面提到的控制台配置方法，进入命令行(CLI)配置模式，首先进入用户模式。

配置交换机的名称和密码Switch>(用户模式提示符)Switch>enable(进入特权模式)Switch#(特权模式提示符)Switch# config terminal(进人全局配置模式)Switch(config)#(全局配置模式提示符)Switch(config)# hostname SwitchA(设置主机名为SwitchA。

为交换机命名，能够唯一的标识网络中的每台交换机，有助于对网络的管理)SwitchA(config)# no hostname SwitchA(还原交换机的名称) Switch (config)# enable password cisco(设置进入特权模式的使能密码，密码要求设置为5~8个字符，且区分大小写)Switch(config)# enable secret cisco1(设置加密的使能密码，作用与enable password相同，但更加安全。

一般只需要设置这个密码。

)Switch(config)# end(退回到特权模式)Switch# show running-config(显示当前运行的配置)Switch# copy running-config startup-config(保存配置)对交换机进行了配置操作，只是修改了当前运行的配置，如果希望交换机重启以后该配置继续生效，则必须把当前的运行配置保存为启动配置。

交换机基本配置_实验报告

交换机基本配置_实验报告《计算机网络工程》课程设计报告交换机和交换机的基本配置学生姓名学号班级成绩指导教师广州大学纺织服装学院电子与信息工程系2013年12月交换机和交换机的基本配置一、实验目的1(认识锐捷交换机2(进行交换机的基本信息查看，运行状态检查3(设置交换机的基本信息，如交换机命名、特权用户密码4(交换机不同的命令行操作模式以及各种模式之间的切换; 5(交换机的基本配置命令。

二、实验环境1(以太网交换机两台2(PC多台3(专用配置电缆多根4(网线多根三、实验准备1、物理连接交换机设备中配有一根Console(控制口)电缆线，一头为RJ45接口连接在交换机的Console端口，另一头为串行接口连接在PC机的串行口(COM口)上。

2、软件设置1)、运行Windows XP操作系统的“开始”菜单?“附件” ?“通讯”中的“超级终端”软件，弹出“连接描述”对话框如图12-6所示。

提示:如果附件中没有“超级终端”组件，你可以通过“控制面板”中的“添加/删除程序”方式添加该组件。

2)、在“名称”文本框中键入新的超级终端连接项名称，如输入“Switch”，弹出对话框输入电话号区号(如:0593)，点击“确定”按钮，弹出“连接到”对话框。

3)、在“连接时使用”的下拉列表框中选择与交换机相连的计算机的串口，如选择“COM1”。

然后单击“确定”按钮，弹出的对话框如图12-7所示。

4)、COM属性对话框中图12-6 超级终端的参数设置可按照图12-4中所示的参数来设置，需要说明的是每秒位数要一定要设为9600，其他选项取默认值，最后单击“确定”按钮。

5)、完成以上的设置工作后，就可以打开交换机电源了，登录交换机过程需要一定的时间，待出现交换机用户模式下的提示符，如“<switch>”，说明此时可以对交换机进行配置了。

图12-7 COM口属性四、实验步骤1、交换机的工作模式Switch>(用户模式):登录到交换机时就会自动进入该模式，此模式下只能够查看设备的信息，对IOS的动作不会产生影响。

交换机基本配置实验报告

武夷学院实验报告课程名称：网络构建与管理实验题目：交换机基本配置学生班级：09级计科一班学生姓名：学生学号：指导教师：阮星完成日期：2012/03/16数学与计算机系实验六交换机基本配置一、实验目的及要求熟悉并掌握中低端以太网交换机的几种基本配置方法；熟悉并掌握中低端以太网交换机的命令行视图；二、实验环境HuaWei Quidway S系列以太网交换机一台、一台PC、专用配置电缆一根、网线一根。

三、实验步骤1、通过Console口搭建配置环境第一步：建立本地配置环境，只需将微机（或终端）的串口通过配置电缆与以太网交换机的Console口连接。

第二步：在微机上运行终端仿真程序，设置终端通信参数为：波特率为9600bit/s、8位数据位、1位停止位、无校验和无流控，并选择终端类型为VT100，如图6-2至图6-4所示。

图6－2新建连接图6－3连接端口设置图6－4端口通信参数设置第三步：以太网交换机上电，终端上显示以太网交换机自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符（如<Quidway>）。

第四步：键入命令，配置以太网交换机或查看以太网交换机运行状态。

需要帮助可以随时键入“?”，具体的配置命令请参考本书中以后各实验的内容。

2、通过Telnet搭建配置环境如果用户已经通过Console口正确配置以太网交换机管理VLAN接口的IP地址（在VLAN接口视图下使用ip address命令），并已指定与终端相连的以太网端口属于该管理VLAN（在VLAN视图下使用port命令），这时可以利用Telnet登录到以太网交换机，然后对以太网交换机进行配置。

第一步：在通过Telnet登录以太网交换机之前，需要通过Console口在交换机上配置欲登录交换机的IP地址，因为用Telnet 登录交换机是通过网络进行连接的，而在网络中标识一台网络设备需要IP地址。

交换机的IP地址应该和与他相连的计算机在同一个网络中。

交换机基础配置实验报告

交换机基本配置实验报告

交换机基本配置实验报告

交换机的实训报告范文(13篇)

交换机的配置实验报告

交换机基本配置及配置实验报告

交换机的基本配置实验报告

交换机基本配置实验报告

计算机实验报告 交换机的基本配置

交换机基本配置实验报告

华为交换机基本配置6个实验报告

交换机基本配置及VLAN配置实验报告

交换机基本配置_实验报告

交换机基本配置实验报告总结

交换机的基本配置实验报告

交换机配置的实验报告

交换机的基本配置实验报告

交换机基本配置_实验报告

交换机基本配置实验报告

交换机基本配置_实验报告

交换机基本配置 实验报告

计算机实验报告交换机的基本配置

交换机基本配置实验报告
