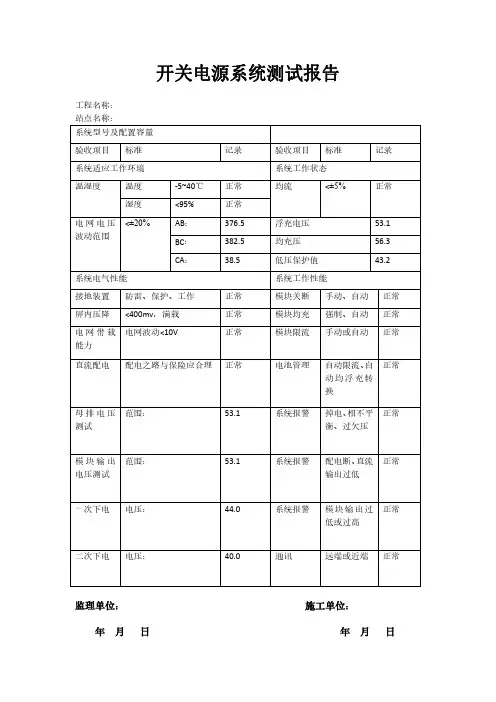

开关电源测试报告模板
开关电源测试报告模板
篇一：电源测试报告模板
电源技术认证报告
关键词： AC/DC、电源模块、认证测试
摘要：该报告对电源进行了详细的测试，并对其中测试的问题进行总结和
记录，以供产品选型参考。
一、测试项目
二、测试仪器列表
三、测试结论
四、原始数据记录
1、负载动态响应（必须提供测试波形）
（/us, 1ms）
(1)常温工作
(2)高温工作
(3)低温工作
2、纹波及噪声记录表（必须提供测试波形） (1)常温
特性
(2)高温特性
(3)低温特性
注1：纹波VPP电容，示波器20MHz频率。
3、开关机性能（必须提供测试波形）
（输入电压：220VAC，负载：满载）
(1)常温特性
(2)高温特性
(3)低温特性
注1注2：开关机的方式有开关和插拔2种，均需进行试验。
4、启动性能（常温下）
注110%额定值上升到90%额定值的时间。
5、
7、整机效率
(1)常温特性
(2)高温特性
(3)低温特性
9
10、
注1注2：过压保护各路相对独立，一路保护不影响其他路。
注2：可用电子负载“Short”短路或导线直接短路。
篇二：开关电源适配器测试报告模板
适配器12V/1A测试报告
方案基本参数一览
修订更新版本
注：
在原板上进行了以下修改：
1、变压器参数更新（进行成本优化）
2、输入电容修改为15uF/400V
3、输出二极管修改为SR3100
4、可去除次级吸收回路（R21、C7）（纹波指标仍然优秀）
一. 说明
此文档是针对FD9020D 12V/1A适配器的测试报告，可用于90~264Vac全电压输入
范围下工作。适合12W以内的适配器电源及小家电产品的应用。
二
. 测试主要项目
1）电气参数测试
2）电性能参数测试
3）转换效率及空载功耗测试 4）常温老化测试 5）关键元件温度测试
三. 测试使用的仪器
1．输入交流调压器：AC POWER SOURCE APS-9501
2．输出电子负载：FT6301A
3．示波器：DSO-X-2022A （Agilent Technologies）4．交流输入功率计：WT210 DIGITAL POWER METER 5．数字万用表34970A
6．红外热成像仪 Fluke Ti200
四. 方案的实物图
五. 主要项目测试记录
：%（线末端测试）：%（线末端测试）
小结：FD9020D 12V/1A适配器能够满载工作在90V~264V范围的工作条件下，板上输出
电压范围为~，具有良好的电压调整率及负载调整率。
FD9020D 12V/1A适配器在空载~满载切换时，的绕制工艺及漏感等参数影响较大，因此，若有更换变压器供应商时，请注意二次评测VDD电压范围，以更完美匹配方案参数。
福大海矽可随时全方位协助该方案各项参数测试。
3）纹波噪声测试
测试条件：输入电压为220V，满载输出。
小结：FD9020D 12V/1A适配器输出纹波噪声为29mV，具有良好的指标。（考虑成本优化，
篇三：电气检测报告样本
安科电检：XX-115
电气防火安全检测报告
受检单位：成都高新三仁骨科医院项目名称：成都
高新三仁骨科医院
四川安科消防检测有限公司
检测报告注意事项
1、检测报告无“检测报告专用章、检测单位公章”无效。
2、检测报告无主检人或检测员、审核人、审批人签字（章）无效。
3、检测报告涂改、复印无效。
4、检测报告对实际检测项目（当时检测工作状态）负责。
5、对检测报告有异议，应于收到报告之日起十五日内向本公司提
出。
6、检测报告共 11页。
电气防火安(来自: 小龙文档网:开关电源测试报告模板)全技术检测报告
批准人：审核人：主检人：
电气防火安全技术检测报告
低压配电箱(柜)：
电气防火安全技术检测报告
开关电源实验报告
开关电源实验报告 一开关电源原理 如下图30W开关电源电路图所示，市电先经过由电容CX1和滤波电感LF1A组成的滤波电路后，再经过型号为KBP210的整流桥BD1和C1组成的整流电路，输出直流电。直流电又经过由UC3842和2N60等元器件组成的高频逆变电路后，变成高频的交流电，经高频变压器输出为低电压的高频交流电。高频交流经肖基特二极管SR1060后变为脉动的直流电，最后经滤波电容和滤波电感变为我们想要的直流电输出。
MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。（2）输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。 （3）整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。若C5容量变小，输出的交流纹波将增大。
1.2功率变换电路 （1）MOS管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET（MOS管），是利用半导体表面的电声效应进行工作的。也称为表面场效应器件。由于它的栅极处于不导电状态，所以输入电阻可以大大提高，最高可达105欧姆，MOS管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。（2）常见的原理图： （3）工作原理 R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS管并接，使开关管电压应力减少，EMI减少，不发生二次击穿。在开关管Q1关断时，变压器的原边线圈易产生尖峰电压和尖峰电流，这些元件组合一起，能很好地吸收尖峰电压和电流。从R3测得的电流峰值信号参与当前工作周波的占空比控制，因此是当前工作周波的电流限制。当R5上的电压达到1V时，UC3842停止工作，开关管Q1立即关断。
开关电源适配器测试报告
适配器12V/1A测试报告方案基本参数一览 修订更新版本
注： 在原板上进行了以下修改： 1、变压器参数更新（进行成本优化） 2、输入电容修改为15uF/400V 3、输出二极管修改为SR3100 4、可去除次级吸收回路（R21、C7）（纹波指标仍然优秀） 一.说明 此文档是针对FD9020D 12V/1A适配器的测试报告，可用于90~264Vac全电压输入范围下工作。适合12W以内的适配器电源及小家电产品的应用。
二.测试主要项目 1）电气参数测试 2）电性能参数测试 3）转换效率及空载功耗测试 4）常温老化测试 5）关键元件温度测试 三.测试使用的仪器 1．输入交流调压器：AC POWER SOURCE APS-9501 2．输出电子负载：FT6301A 3．示波器：DSO-X-2022A （Agilent Technologies） 4．交流输入功率计：WT210 DIGITAL POWER METER 5．数字万用表34970A 6．红外热成像仪Fluke Ti200 四.方案的实物图 五.主要项目测试记录 基本参数测试数据
：%（线末端测试）：%（线末端测试） 小结：FD9020D 12V/1A适配器能够满载工作在90V~264V范围的工作条件下，板上输出电压范围为~，具有良好的电压调整率及负载调整率。 FD9020D 12V/1A适配器在空载~满载切换时，< VDD <，符合要求。 注：该方案VDD电压综合考虑系统的过功率保护及VDD过压保护功能，VDD电压受变压器的绕制工艺及漏感等参数影响较大，因此，若有更换变压器供应商时，请注意二次评测VDD 电压范围，以更完美匹配方案参数。 福大海矽可随时全方位协助该方案各项参数测试。 3）纹波噪声测试 测试条件：输入电压为220V，满载输出。
开关电源测试报告模板
开关电源测试报告模板 篇一：电源测试报告模板 电源技术认证报告 关键词： AC/DC、电源模块、认证测试 摘要：该报告对电源进行了详细的测试，并对其中测试的问题进行总结和 记录，以供产品选型参考。 一、测试项目 二、测试仪器列表 三、测试结论 四、原始数据记录 1、负载动态响应（必须提供测试波形） （/us, 1ms） (1)常温工作 (2)高温工作 (3)低温工作 2、纹波及噪声记录表（必须提供测试波形） (1)常温
特性 (2)高温特性 (3)低温特性 注1：纹波VPP电容，示波器20MHz频率。 3、开关机性能（必须提供测试波形） （输入电压：220VAC，负载：满载） (1)常温特性 (2)高温特性 (3)低温特性 注1注2：开关机的方式有开关和插拔2种，均需进行试验。 4、启动性能（常温下） 注110%额定值上升到90%额定值的时间。 5、 7、整机效率 (1)常温特性 (2)高温特性
(3)低温特性 9 10、 注1注2：过压保护各路相对独立，一路保护不影响其他路。 注2：可用电子负载“Short”短路或导线直接短路。 篇二：开关电源适配器测试报告模板 适配器12V/1A测试报告 方案基本参数一览 修订更新版本 注： 在原板上进行了以下修改： 1、变压器参数更新（进行成本优化） 2、输入电容修改为15uF/400V 3、输出二极管修改为SR3100 4、可去除次级吸收回路（R21、C7）（纹波指标仍然优秀） 一. 说明
此文档是针对FD9020D 12V/1A适配器的测试报告，可用于90~264Vac全电压输入 范围下工作。适合12W以内的适配器电源及小家电产品的应用。 二 . 测试主要项目 1）电气参数测试 2）电性能参数测试 3）转换效率及空载功耗测试 4）常温老化测试 5）关键元件温度测试 三. 测试使用的仪器 1．输入交流调压器：AC POWER SOURCE APS-9501 2．输出电子负载：FT6301A 3．示波器：DSO-X-2022A （Agilent Technologies）4．交流输入功率计：WT210 DIGITAL POWER METER 5．数字万用表34970A 6．红外热成像仪 Fluke Ti200 四. 方案的实物图
开关电源实验报告
开关电源实验报告 一、开关电源电路图及清单 1.1 60W-12V开关电源电路图 图1-1 开关电源电路原理1.2.60W-12V开关电源电清单
二、开关电源介绍 开关电源大致由主电路、控制电路、检测电路、辅助电源四大部份组成。开关电源产品广泛应用于工业自动化控制、军工设备、科研设备、LED照明、工控设备、通讯设备、电力设备、仪器仪表、医疗设备、半导体制冷制热、空气净化器，电子冰箱，液晶显示器，LED灯具，通讯设备，视听产品，安防监控，LED 灯袋，电脑机箱，数码产品和仪器类等领域。它是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，一般由脉冲宽度调制（PWM）控制IC和MOSFET构成。随着电力电子技术的发展和创新，使得开关电源技术也在不断地创新。目前，开关电源以小型、轻量和高效率的特点被广泛应用几乎所有的电子设备，是当今电子信息产业飞速发展不可缺少的一种电源方式。 开关电源的发展方向是高频、高可靠、低耗、低噪声、抗干扰和模块化。由于开关电源轻、小、薄的关键技术是高频化，因此国外各大开关电源制造商都致力于同步开发新型高智能化的元器件，特别是改善二次整流器件的损耗，并在功率铁氧体材料上加大科技创新，以提高在高频率和较大磁通密度（Bs)下获得高的磁性能，而电容器的小型化也是一项关键技术。SMT技术的应用使得开关电源取得了长足的进展，在电路板两面布置元器件，以确保开关电源的轻、小、薄。开关电源的高频化就必然对传统的PWM开关技术进行创新，实现ZVS、ZCS的软开关技术已成为开关电源的主流技术，并大幅提高了开关电源的工作效率。对于高可靠性指标，美国的开关电源生产商通过降低运行电流，降低结温等措施以减少器件的应力，使得产品的可靠性大大提高。 模块化是开关电源发展的总体趋势，可以采用模块化电源组成分布式电源系统，可以设计成N+1冗余电源系统，并实现并联方式的容量扩展。针对开关电源运行噪声大这一缺点，若单独追求高频化其噪声也必将随着增大，而采用部分谐振转换电路技术，在理论上即可实现高频化又可降低噪声，但部分谐振转换技术的实际应用仍存在着技术问题，故仍需在这一领域开展大量的工作，以使得该项技术得以实用化。电力电子技术的不断创新，使开关电源产业有着广阔的发展前景。要加快我国开关电源产业的发展速度，就必须走技术创新之路，走出有中国
开关电源测试规范
开关电源测试规范及报告一、电源基本情况 项目名称________________________, PCB板号__________________________ 使用温度范围：____________℃（若没有特殊要求，按照-15~55℃，） 输入电压范围：____________Vac（若没有特殊要求按照90-264Vac） 最大输出功率______W 二、电源原理图
三、带载能力与纹波测试 1. 测试方法 分别在不同输入电压下（额定电压、最小电压、最大电压），不同的环境温度（室温、最低温度、最高温度），测试各输出支路的负载电流为空载/半载/满载时的电压值与纹波，保存典型波形图。若实际电路中某支路不会出现空载情况，可不测空载。满载时的负载电流取实际最大工作电流的1.2倍。 2. 测试记录 输出1：反馈主路设计输出___V, 最大负载____A,电压允许范围_____，纹波允许范围______ 输出２：设计输出___V, 最大负载____A,电压允许范围_____，纹波允许范围_______ 输出3：设计输出___V, 最大负载____A,电压允许范围_____，纹波允许范围________
四、整流二极管反向耐压测试 1. 测试方法 分别在不同输入电压下（额定电压、最小电压、最大电压），不同的环境温度（室温、最低温度、最高温度），测试各输出支路在满载时整流二极管的反向峰值电压，保存典型波形图。 2. 测试记录 五、VDS电压测试 1. 测试方法 分别在不同输入电压下（额定电压、最大电压），测试电源芯片的MOSFET的VDS在变压器为空载/半载/满载时的峰值电压，保存典型波形图。分别测试5次启动过程和稳态过程。
开关电源适配器测试报告模板
适配器12V/1A测试报告 方案基本参数一览 输入电压90~264Vac （恒压<±1%）输出规格12V/1A 输出纹波29mV@220Vac满载转换效率85.11% @220Vac，满载 待机功耗<110mW 拓扑结构反激式 VDD电压15.48V~26.48V（正常范围）CS波形正常 VDS峰值519V@264Vac<600V FB纹波237mV（正常范围） 其他说明：本测试报告针对XXX12V1A适配器成本优化方案（变压器资料如下图），福大海矽竭诚为客户提供完善到位的服务。 变压器版本：V2（20150831） 1、各绕组绕制参数见下表所示EE19立式骨架 绕序绕 组 线径*根数 脚位圈数套管（L） 绝缘胶带 9.0mm/Ts 绕线方式 进 脚 出 脚 Ts 进出 1 N1 ￠0.19mm*1（2UEW） 2 3 68 加套管 2 N2 ￠0.35mm*2(TEX-E) 三层绝缘线 10 8 21 加套 管 加套 管 3 N3 ￠0.19mm*1（2UEW） 3 1 68 5 N4 ￠0.19mm*1（2UEW） 5 4 28 制作说明： 1. 骨架EE19立式脚距4mm 排距10.3mm PC40磁芯Ae为23mm2 2. 电感量Lp(1→2)=2mH，漏感为Lp的5%以下 3. 初级对次级打3000V AC漏电流<2mA/60s 4. 初级对磁芯打15000V AC漏电流<2mA/60s 5. 次级对磁性打15000V AC漏电流<2mA/60s 6. DC500V绕组与磁芯之间1min大于100mΩ 7. DC500V绕组与绕组之间1min大于100mΩ 注：PIN3、PIN6、PIN7、PIN9需剪脚 版本更新说明： 1、初始版本V1（20150721） 2、版本V2（20150831）调整初次级匝数，次级由飞线改为插脚，去掉铜带屏蔽，去掉磁芯接地（进行成本优化）
开关电源测试报告
电源测试报告 一、功率因数与效率测试 1、使用仪器设备：AC SOURCE(交流电源)、电子负载、万用表、功率表； 2、测试条件：输入电压220Vac,输入频率50Hz/60Hz,输出带最大负载1.7A、常温25℃； 3、测试方法： 1）、依规格设定测试条件；输入电压、输入频率、最大负载； 2）、从功率表中读取Pin and PF值，并读取输出电压计算Pout; 3）、功率因数=Pin/(Vin*Iin),效率=Pout/Pin*100﹪; 4、测试数据 二、能效测试 1、使用仪器设备：AC SOURCE(交流电源)、电子负载、万用表、功率表； 2、测试条件：输入电压220Vac,输入频率50Hz/60Hz,输出负载分别为1.7A，1.275A,0.85A,0.425A; 3、测试方法： 1）、在测试前将产品在标称负载条件下预热1分钟; 2)、按负载大小由大到小分别记录220V ac/50Hz/60Hz输入时的输入功率（Pin），输入电流(Iin),输出电压（Vo1,Vo2）,功率因数（PF）,然后计算各负载下的效率； 3）、在空载时记录输入功率与输入电流。 4、测试数据 三、纹波与噪声测试 1、使用仪器设备：AC SOURCE(交流电源)、电子负载、示波器； 2、测试条件：输入电压220Vac,输入频率50Hz/60Hz，负载分别为1.7A，1.275A,0.85A,0.425A，0A，常温25℃； 3、测试方法：按测试回路接好各测试仪器，设备，及待测品，测电源在各负载下的纹波与噪声； 4、测试数据及最大幅值的波形。 四、上升/下降时间测试 1、使用仪器设备：AC SOURCE(交流电源)、电子负载、示波器； 2、测试条件：输入电压220Vac,输入频率50Hz/60Hz，负载为1.7A；
开关电源测试规范
开关电源测试规范 (2007-12-22 17:15) 分类：电源技术类文章 开关电源测试规范 一、安全标准检查工作指导 5 1、高压测试 5 2、低输入电压产品使用1800VAC作高压测试 5 3、绝缘测试 5 4、漏电流测试 5 5、接地测试 5 6、输入电流测试 5 7、输入端的剩余电压 5 8、各输出端的最大VA 5 9、异常操作测试 6 9.2、特低输入电压测试 6 9.3、特高电压测试 6 9.4、过载测试 6 9.5、长时间的过压保护测试 6 9.6、适配器内可熔断电阻的安全测试 7 10、异常处理测试 7 10.1、严格的跌落测试(对于AC适配器) 7 10.2、严格的震动测试(对于AC适配器) 7 11、可见的潜在安全问题检查 7 11.1、输贴片电容的检查 7 11.2、AC输入线的检查 7 11.3、DC输出线的检查 7 11.4、热组件 8 12、可燃性检查 8 13、各种检查 8 13.1、组件检查 8 13.2、标贴检查 8 13.3、空间及爬电距离 8 二、环境条件测试 8 1、高温测试 8 2、低温操作测试 8 3、高湿操作测试 8 4、高低温储存循环测试 8 5、高湿储存测试 8 6、振动测试 9 6.1、非工作状态测试 9 6.2 工作状态振动测试 9 7、跌落测试 9 三、静态工作特性测试 9 1、输出电压与电流调整范围 (需在高、低、常温下进行测试) 9 2、效率测试 (高、低、常温三种条件下进行) 10
3、起机输入电压测试 (高、低、常温三种条件下进行) 10 4、输入电压临界电测试(高、低、常温三种条件下进行) 10 5、输出电压电流特性曲线测试 (高,低,常温三种条件下进行) 10 6、输出共模噪音电压测试 (在规格中有要求才做) 10 7、可听噪音测试 10 四、动态性能测试 10 1、浪涌电流测试 10 1.1、室温冷起机 10 1.2、室温热起机 11 2、开关机时输出电压过冲与欠冲测试 11 3、开机延时及输及电压间跟从测试 11 4、开机维持时间 12 5、阶跃负载响应测试 (此测试项须进行低温、常温、高温三种条件的测试) 12 6、POWER GOOD /FAIL TEST 12 五、开短路测试 12 1、测试范围 12 2、测试标准 13 3、测试方法(TEST METHOD) 13 3.1、开短路测试(Open short method) 14 3.2、在测试过程中和测试后要观察的项目(Utems to observe doing or after open short) 14 六、可靠性测试 15 1、电解电容寿命的检测 15 2、RUBYCON公司的电容寿命计算公式 16 3、温升测试 16 3.1、外壳温升 16 3.2、零件温升 16 3.3、火牛温升 17 3.4、电容温升测试 17 3.5、高温开关机测试 17 3.6、MTBF(平均无故障时间计算) 17 3.7、组件失效率的计算 17 七、组件使用率测试工作指导 18 1、测试范围 18 2、测试条件 18 3、用率要求 18 4、测试方法 18 4.1、电阻 19 4.2、电解电容使用率测试 19 4.3、电容 20 4.4、陶瓷电容 20 4.5、晶体三极管和场效应管 20 4.6、二极管 20 4.7、稳压二极管 20
开关电源测试报告
Pass / Fail: According to specification 4 hours storage at 0℃, and operating at 40℃ . : Not Specified Test Equipment: TOPNOTCH OTC-2B-N Open Chamber . : Not Tested CHROMA Series AC Source / DC Load
A. INPUT CHARACTERIZATION INPUT CURRENT/POWER/EFFICIENCY/POWER FACTOR Test conditions: The unit is set at maximum load and the input voltage is varied from the minimum to the maximum value. Efficiency is computed and Power Factor is either computed or measured after 10 minutes warm up at least. Test equipment: Chroma Model 8000 Power Supply Auto Test System Chroma Model # 6590 9KVA Low Impedance AC Source Chroma Model # 630X0 DC Load Chroma Model # 6630 Power Analyzer Pass/Fail criteria: The unit test shall meet the specification requirements. Test result: PASS @25C Vin(Vac)Freq(Hz)Iin(A)Pin(W)Vout(V)Pout(W)Pd(W)PF Eff(%) Vin(Vac)Freq(Hz)Iin(A)Pin(W)Vout(V)Pout(W)Pd(W)PF Eff(%)
开关电源实验指导
开关电源技术实验指导书 信息工程学院电气及自动化教研室 2009.04.18
实验一电流控制型脉宽调制开关稳压电源研究 一．实验目的 1．掌握电流控制型脉宽调制开关电源的工作原理，特点与构成。 2．熟悉电流控制型脉宽调制芯片UC3842的工作原理与使用方法。 3．掌握开关电源的调试方法与参数测试方法。 二．实验内容 1．利用芯片UC3842，连接实验线路，构成一个实用的开关稳压电源电路。 2．芯片UC3842的波形与性能测试 （1）开启与关闭阀值电压。 （2）锯齿波，包括周期、占空比、幅值等，并与理论值相比较。 （3）不同负载以及不同交流输入电压时的输出PWM波形，并与正确波形相对比。 （4）反馈电压端（即UC38422号脚）与电源端（即7号脚）波形。 （5）输出PWM脉冲封锁方法测试。 3．开关电源波形测试 （1）GTR集电极电流与集-射极电压波形。 （2）变压器原边绕组两端波形。 （3）输出电压V O波形。 4．开关电源性能测试 （1）电压调整率（抗电压波动能力）测试。 （2）负载调整率（抗负载波动能力）测试。 （3）缓冲电路性能测试。 三．实验系统组成及工作原理 电源装置是电力电子技术应用的一个重要领域。其中高频开关式直流稳压电源由于具有效率高，体积小和重量轻等突出优点，获得了广泛的应用。 开关电源的控制电路可分为电压控制型和电流控制型。前者是一个单闭环电压控制系统，后者是一个电压、电流双闭环控制系统，电流控制型较电压控制型有不可比拟的优点。 具体实验原理可参见附录。 具体线路见图5—4。 四．实验设备和仪器 1．MCL-08直流斩波及开关电源实验挂箱 2．双踪示波器 3．万用表 五．实验方法
电源可靠性测试报告
开关电源可靠性测试报告 测试电源型号： ------------------------------------------------------------- 测试电源版本： ------------------------------------------------------------- 报告编号： -------------------------------------------------------------------- 测试日期： ------------------------------------------------------------------ 测试结果: ------------------------------------------------------------------
目录 1.输入特性 (3) 1.1输入电压调整率 (3) 1.2效率、功率因数 (3) 1.3浪涌电流 (3) 2.输出特性 (4) 2.1启动延时 (4) 2.2负载调整率 (5) 2.3启动输出电流过冲幅度 (6) 2.4纹波、杂讯测试 (6) 3.保护特性 (7) 3.1短路保护 SCP 短路功耗 (7) 3.2开路电压 (8) 4.环境适应性 (8) 4.1电流漂移 (8) 4.2 ON/OFF测试 (8) 4.3元器件使用余度试验 (9) 4.4温度应力(温升) (10) 4.5高温启动 (11) 4.6高温工作测试 (11) 4.7低温贮存测试 (11) 4.8高压测试 (11) 5.电磁兼容&安规 (11) 5.1谐波测试 (11) 6.备注说明 (12)
开关电源测试标准
开关电源测试标准 电源结构的安全要求： 1）空间要求： UL、CSA、VDE安全规范强调了在带电部分之间和带电部分与非带电金属部分之间的表面、空间的距离要求UL、CSA要求：极间电压大于等于250VAC的高压导体之间，以及高压导体与非带电金属部分之间（这里不包括导线间），无论在表面间还是在空间，均应有0.1英寸的距离；VDE要求交流线之间有3mm 的徐变或2mm的净空隙；IEC要求：交流线间有3mm的净空间隙及在交流线与接地导体间的4mm的净空间隙另外，VDE、IEC要求在电源的输出和输入之间，至少有8mm的空间间距 2）电介质实验测试方法（打高压：输入与输出、输入和地、输入AC两级之间） 3）漏电流测量： 漏电流是流经输入侧地线的电流，在开关电源中主要是通过静噪滤波器的旁路电容器泄露电流UL、CSA均要求暴露的不带电的金属部分均应与大地相接，漏电流测量是通过将这些部分与大地之间接一个1.5K欧的电阻，其漏电流应该不大于5毫安VDE允许：用1.5K欧的电阻与150nP电容并接并施加 1.06倍额定使用电压，对数据处理设备，漏电流应不大于3.5毫安一般是1毫安左右 4）绝缘电阻测试： VDE要求：输入和低电压输出电路之间应有7M欧的电阻，在可接触到的金属部分和输入之间，应有2M欧的电阻或加500V直流电压持续1分钟 5）印制电路板要求： 要求是UL认证的94V-2材料或比此更好的材料 2. 对电源变压器结构的安全要求： 1）变压器的绝缘： 变压器的绕组使用的铜线应为漆包线，其他金属部分应涂有瓷、漆等绝缘物质 2）变压器的介电强度： 在实验中不应出现绝缘层破裂和飞弧现象 3）变压器的绝缘电阻： 变压器绕组间的绝缘电阻至少为10M欧，在绕组与磁心、骨架、屏蔽层间施加500伏直流电压，持续1分钟，不应出现击穿、飞弧现象 4）变压器湿度电阻： 变压器必须在放置于潮湿的环境之后，立即进行绝缘电阻和介电强度实验，并满足要求潮湿环境一般是：相对湿度为92%（公差为2%），温度稳定在20到30摄氏度之间，误差允许1%，需在内放置至少48小时之后，立即进行上述实验此时变压器的本身温度不应该较进入潮湿环境之前测试高出4摄氏度 5）VDE关于变压器温度特性的要求 6）UL、CSA关于变压器温度特性的要求 注：IEC——International Electrotechnical Commission VDE——Verbandes Deutcher Electrotechnicer UL——Underwriters Laboratories CSA——Canadian Standards Association FCC—— Federal Communications Commission
开关电源测试实例
开关电源测试实例 近几年，电力电子设备与人们的工作、生活的关系日益密切，程控交换机、通讯、电子设备、控制设备等都已广泛地使用了开关电源，大大促进了开关电源技术的迅速发展。在开关电源向高频、高可靠、低耗、低噪声、抗干扰和模块化方向发展的同时，也对产品设计验证和功能测试提出了更为严格的要求。本文中将以RIGOL（北京普源精仪科技有限责任公司）的产品为例介绍一些开关电源的常用测试方案。本测试方案中用到的仪器分别是RIGOL DS1302CA数字示波器、DM3064数字万用表及DG系列函数/任意波形信号发生器。 数字示波器应用方案 瞬态响应信号测量 负载瞬变时间是一项动态时间，它是负载电流瞬变后开关电源的输出电压稳定到预先规定稳定带内的时间。测量信号的过程中，示波器必须有足够的采样率和波形捕获率才能有效的捕获到需要的波形。我们通常所测的响应为μs或ms量级，而RIGOL的DS1302CA可以测量最小1.2ns的上升时间，完全可以捕获该瞬变信号。图2反映了电流由0.1mA到65mA 的过程中电压瞬态变化情况。 及时发现有害波形信号 电源的开启延迟是从施加交流输入至输出达到其调整范围之内的时间。如果开关电源在开启时，有有害波形产生，即有可能损坏开关晶体管的电流尖峰。对于该有害波形，可以通过抑制电路等方法来消除。而通过用示波器的测量，就可以及时发现有害波形，并在电源开启的瞬间，有效地抑制有害信号的产生，间接提高后需电源的工作效率。图3是DS1302CA捕获的波形。 在系统中重现信号 如果捕捉到偶发、瞬时信号后不仅仅满足于对该信号的简单分析与计算，还希望能够在系统中重现该信号，那么RIGOL数字示波器与函数/任意波形信号发生器的无缝互连则可以提供完美的解决方案。DG3121A信号发生器可以通过专用接口直接访问DS1302CA的波形内存，从而在信号发生器上再现之前捕获的毛刺或偶发信号波形。通过这样的方法，可以再现信号，让测试测量更加方便。 同时测量输入输出信号 在开关电源测试中经常同时测量电路的输入和输出端，但输入和输出电压的差距较大给操作带来了一定难度。DS1302A的交替触发能够同时测量分析输入和输出两个信号，解决了操作上的难题。以往在中端示波器中，双通道同时显示时都是时基共用，而现在的产品就可用交替触发来实现两个通道各自有自己的时基，并且在各通道上可以选取不同的触发方式。如图5示，两个不同的信号，一个是Vpp=188V的信号，另一个是Vpp=102mV的信号，它们的频率分别为50Hz和20kHz。 捕获纹波和分析噪声 纹波和噪声是在所有其他参数恒定的条件下，在规定带宽内直流输出电压对其平均值的周期性和随机性偏离，它代表调整和滤波电路后面直流输出电压中所残存不需要的交流和噪声成分。纹波和噪声可以用有效值或峰峰值度量，峰峰值可以提供有关高幅度、短持续时间尖峰的信息，而有效值则有利于确定预期的信噪比。具体的讲，纹波是出现在输出端子间的一种
电源测试报告模板
电源技术认证报告 关键词：AC/DC、电源模块、认证测试 摘要：该报告对_______________ 电源进行了详细的测试，并对其中测试的问题进行总结和记录，以供产品选型参考
四、原始数据记录 1负载动态响应(必须提供测试波形) (1)常温工作 负载跳变围V1 测量项目超调幅度5%响应恢复 时间 0.6% 响应 恢复时间 25%-50%- 20%-75%- 50%-100%- (0.1A/us, 1ms) (2)高温工作 负载跳变围V1 测量项目超调幅度5%响应恢复 时间 0.6% 响应 恢复时间 25%-50%- 20%-75%- 50%-100%- 50% (3)低温工作 负载跳变围:V1 测量项目超调幅度5%响应恢复 时间 0.6% 响应 恢复时间 25%-50%- 20%-75%- 50%-100%- 50% 2、纹波及噪声记录表(必须提供测试波形) (1)常温特性 (2)高温特性 ⑶低温特性
3、开关机性能（必须提供测试波形） （输入电 压： 220VAC ，负载：满载） （1）常温特性 注1:如果有跌落，需附上波形图。 注2 :开关机的式有开关和插拔 2种，均需进行试验。 4、启动性能（常温下） 项目 V1 低压满载（90Vac ）: 高压轻载（264V ， 最小负 载） 额压额载 额压半载 注1:启动延时是从输入电压加上到输出电压上升到 的额定值的时间；启动时间是输出电压从 10%额定值上升到90%额定值的时间。 5、输出掉电保持时间（常温，额定负载） 输入（Vac ） V1 150 220 290 电容，示波器 （2）高温特性 ⑶低温特性
开关电源实验报告
开关电源实验报告
开关电源实验报告 一、 开关电源电路图及清单 1.1 60W-12V 开关电源电路图 7 6 35 8124 32145+ 12V FS 1A/250V R 1560K 0.5W RTH15D-11CY 1222CY 2222CX10.1UF,400V LF1A BD 1KBP210 C1100uf 400v CY 3222 R 7 100K 2W R 8100K 2W C 310nF 1KV D1HER 207R 20 220.5W C 12222/1KV D6A10A 100V C 13~C 153Х1000uF/16V L 1 C 16470uF 16V C 17333CON2 CON D2HER104 R 3 10 C 5103 C 447uF/35V +12V R18 1K R1910K SVR 11K R 172K U 3TL431 C11223U 2PC817C 7103 C8103 R1151K R 12 2.4K C6223 C 9471 R 101Ω/0.5W R 14 1K R 13 10R 9 10K R 155.1K Q15N60 + +++++R 161K C 10 103U 1UC3842 12V/60W 开关电源 CX20.1uf 400v 图1-1 开关电源电路原理 1.2. 60W-12V 开关电源电清单 60W-12V 电源清单 序号 代号 名称及规格 数量/台 1 R3,R13 电阻10R/0.25W 2 2 R14, R16,R18 电阻1K/0.25W 3 3 R17 电阻2K/0.25W 1 4 R12 电阻750R/0.25W 1 5 R22 电阻270R/2W 1
开关电源报告
课程作业 课程名称__开关电源技术______ 题目名称__反激变换器_________ 学生学院__物理与光电工程_____ 专业班级__________ 学号____________ 学生姓名______________ 指导教师___潘永雄___________ 2015年 6 月12
目录 一、引言........................................................................................................................ 4 二、设计内容与要求. (4) 1、设计内容 (4) 2、设计要求 ............................................................................................................................. 4 三、设计方案. (4) 四、设计原理方框图 (5) 五、核心元件介绍 (5) 1、FAN7930B 控制芯片 (5) 2、TL431精密可调基准电源 (6) 六、设计步骤 (6) 1、输入保护电路 (6) 2、EMI 滤波电路 (7) 3、DD 吸收回路 (7) 4、确定反射电压 (7) 5、计算匝比n (8) 6、计算特征函数F2(V K )和系数V K (8) 7、初级绕组电感峰值电流最大值 (8) 8、初级绕组最小电感量 (8) 9、估算电感体积 (9) 10、计算匝数 (9) 11、计算初级绕组电流有效值 (10) 12、计算特征函数F3（V K ）与次级绕组电流有效值 (10) 13、ZCD 辅助绕组匝数 (11) 14、输出电容估算 (11) 15、电流取样电阻 (12) 16、IVN 引脚偏置 (13) 17、ZCD 电阻确定 (13) 18、光耦和TL431的偏置 (13) 19、输出电压取样电路 (14) 20、三极管有源启动电路 (14) 七、电路原理图及PCB 图 (15) 1、电路原理图 (15) 2、PCB 图 .............................................................................................. 错误！未定义书签。 八、调试方法 (16) 九、参考文献 (16)
开关电源电气性能测试规范共15页
1.0 目的： 统一定义本司电源产品的测试方法与标准，给电源的测试提供一个方法依据，从而使电源的测试能够正确、准确地进行。 2.0 适用范围： 适用于测试工程师、技术员和工程测试人员对本司所有电源类产品的测试验证. 3.0 定义 略 4.0 权责： 测试组：测试工程师、技术员对各阶段样机进行测试验证，并提供测试报告 研发组：针对测试组在测试过程中提出的问题点进行改善. 5.0 程序内容： 5.1 输入电流 5.1.1 测试条件 5.1.1.1 输入电压: 下限电压/上限电压/额定电压 5.1.1.2 负载: 满载条件 5.1.1.3 环境温度：室温 5.1.2 测试设备 5.1.2.1 可编程交流源 5.1.2.2 精密电子负载 5.1.2.3 电参数测试仪 5.1.3测试方法与步骤 5.1.3.1接线方法请参考下图 5.1.3.2 说明：当DC输入时，图中Power analyzer（电参数测试仪）用万用表替代测试电流 5.1.3.3 依照客户规格输入电压设定AC Source/DC Source的输出电压 5.1.3.4 依照客户规格的满载条件设定电子负载带载条件 5.1.3.5 开启AC Source 电源输出并确认EUT正常动作后，直接读取电参数测试仪的电流读 值或AC SOURCE上的电流读值即为输入电流值 5.1.3.6 DC输入时，用导线直接将DC Source与EUT连接，用钳流表量测其输入电流 5.1.4 判定标准 依照客户规格或开发样机规格书所定的标准判定，若规格无输入电流测试的判定标准，则此项测试仅供参考 5.1.5 注意事项 5.1.5.1 若客户对输入电流之量测条件有特别的要求，则测试标准条件的设定以客户规格为准 5.1.5.2 通常在外部环境为高温，EUT 规定的最低电压输入，EUT满载的条件下，所测得的电 流最大
开关电源工程测试报告
Test Report (测试报告) Customer (客户名称) : Model No.(产品型号) : P2324IV12P Serial No.(产品序号) : Issue Date(发布日期) : 2011-2-22 Prepared By(报告人) : 黄尚勇Audited by (审核) Approved by(核准)
Test Result Contents 序号Test Item 测试项目Rev 版本 Test Result 测试结果 Remark 备注 Test 1 Standard VAC input testing - Voltage Status of DC Output 正常AC电压之DC电压 1.0 1 2.0 Test 2 Standard VAC input testing -Efficiency, Fan speed, Fan voltage and Interior noise 正常AC电压效率 1.0 82% Test 3 Standard VAC input testing -Ripple & Noise 正常AC输入纹波 1.0 41.4mV Test 4 Maximum VAC input testing 最大电压输入 1.0 265V Test 5 Minimum VAC input testing 最小电压输入 1.0 87V Test 7 Protection testing 各项保护电路测试 1.0 OK Test 8 Power Good Signal TEST PG 信号测试 1.0 OK Test 9 Power Good Signal TEST 电源自检信号测试 1.0 Test10 Power Fall Signal TEST 电源失败信号测试 1.0 Test11 Continuity On Off 连续开关冲击测试 1.0 OK Test12 Cross Load Regulation 负载变动适应能力测试 1.0 OK Test13 Vibration 震动测试 1.0 OK Test14 Low Temperature Start 低温启动 1.0 OK Test15 High Temperature Start 高温启动 1.0 OK Test16 safety test 安规测试 1.0 OK Test17 Acoustic Noise 噪音 1.0 OK Test18 Current Harmonics 电流谐波 1.0 OK Test19 EMI電磁兼容 1.0 OK Test20 Temperature 各元器件溫升 1.0 OK
开关电源的测试项目以及方法
开关电源的测试项目以及方法 开关电源的设计、制造及品质管理等测试需要精密的电子仪器设备来模拟电源供应器实际工作时之各项特性(亦即为各项规格)，并验证能否通过。开关电源有许多不同的组成结构(单输出、多输出、及正负极性等)和输出电压、电流、功率之组合，因此需要具弹性多样化的测试仪器才能符合众多不同规格之需求。电气性能(Electrical Specifications)测试 当验证电源供应器的品质时，下列为一般的功能性测试项目，详细说明如下： *功能(Functions)测试： ·输出电压调整(Hold-on Voltage Adjust) ·电源调整率(Line Regulation) ·负载调整率(Load Regulation) ·综合调整率(Conmine Regulation) ·输出涟波及杂讯(Output Ripple & Noise, RARD) ·输入功率及效率(Input Power, Efficiency) ·动态负载或暂态负载(Dynamic or Transient Response) ·电源良好/失效(Power Good/Fail)时间 ·起动(Set-Up)及保持(Hold-Up)时间 *保护动作(Protections)测试： ·过电压保护(OVP, Over Voltage Protection) ·短路保护(Short) ·过电流保护(OCP, Over Current Protection) ·过功率保护(OPP, Over Power Protection) *安全(Safety)规格测试： ·输入电流、漏电电流等 ·耐压绝缘: 电源输入对地，电源输出对地；电路板线路须有安全间距。 ·温度抗燃：零组件需具备抗燃之安全规格，工作温度须於安全规格内。 ·机壳接地：需於0.1欧姆以下，以避免漏电触电之危险。 ·变压输出特性：开路、短路及最大伏安(VA)输出 ·异常测试：散热风扇停转、电压选择开关设定错误 *电磁兼容(Electromagnetic Compliance)测试： 电源供应器需符合CISPR 22、CLASS B之传导与幅射的4dB馀裕度，电源供应器需在以下三种负载状况下测试： 每个输出为空载、每个输出为50%负载、每个输出为100%负载。 ·传导干扰/免疫：经由电源线之传导性干扰/免疫 ·幅射干扰/免疫：经由磁场之幅射性干扰/免疫 *可靠性(Reliability)测试： 老化寿命测试：高温(约50-60度)及长时间(约8-24小时)满载测试。 *其他测试： ·ESD：Electrostatic Discharge静电放电(人或物体经由直接接触或间隔放电引起)在2-15KV之ESD脉
开关电源实训报告
开关电源实验报告 一、实验名称 30w-12v开关电源制作 二、实验目的 1.掌握buck降压型反激式开关电源原理、焊接、调试。 2.熟悉uc3842主要性能参数、端子功能、工作原理及典型应用。 三、实验要求 1.输入电压av220v，调节输出电压为dc12v，输出功率30w。 2.掌握电路板焊接工艺。 四、实验介绍 ㈠开关电源介绍 开关电源是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（pwm）控制ic和mosfet构成。随着电力电子技术的发展和创新，使得开关电源技术也在不断地创新。目前，开关电源以小型、轻量和高效率的特点被广泛应用几乎所有的电子设备，是当今电子信息产业飞速发展不可缺少的一种电源方式。 开关电源高频化是其发展的方向，高频化使开关电源小型化，并使开关电源进入更广泛的应用领域，特别是在高新技术领域的应用，推动了高新技术产品的小型化、轻便化。另外开关电源的发展与应用在安防监控，节约能源、节约资源及保护环境方面都具有重要的意义。 开关电源就是采用功率半导体器件作为开关元件，通过周期性通断开关，控制开关元件的占空比来调整输出电压。开关电源具有以下特征：①电源电压和负 载在规定的范围内变化时，输出电压应保持在允许的范围内或按要求变化；②输出与输入之间有良好的电气隔离；③可以输出单路或多路电压，各路之间有电气隔离。本次实验是要采用uc3842制作一路输出的av220v-dc12v的30w开关电源。㈡开关电源原理电路由主电路、控制电路、启动电路和反馈电路4部分组成。主电路采用单端反激式拓扑。控制电路是整个开关电源的核心，控制的好坏直接决定了电源整体性能，电路电流环控制采用uc3842内部电流环，电压外环采用tl431和pc817构成外部误差放大器。 输入市电首先经过滤波、整流后变换为直流电压，再经过直流变换器变换为所需的直流电压；通过检测和控制电路对其输出进行调整。 图4-1 开关电源基本结构框图 ㈢主要元器件介绍 1）uc3842 〈1〉uc3842简介： uc3842是高性能固定频率电流模式控制器专为离线和直流直直流变换器应用而设计的，这些集成电路具有可微的振荡器，能进行占空比的控制、温度补偿的参考、高增益误差放大器。电流取样比较器和大电流图腾柱式输入，是驱动功 率mosfet的理想器件。其他的保护特性包括输入和参考欠压锁定，各有滞后、逐周电流限制、可编程输出静区时间和单个脉冲测量锁存。 〈2〉uc3842的性能特点： ①它属于电流型单端pwm调制器，具有管脚数量少、外围电路简单、安装调试简便、性能优良、价格低廉等优点。能通过高频变压器与电网隔离，适于构成无工频变压器的20~50w 小功率开关电源。 ②最高开关频率为500khz,频率稳定度达0.2%。电源效率高，输出电流大，能直接驱动双极型功率晶体管或vmos管、dmos管、tmos管。输出电流为200ma，峰值为1a，既可驱动
