1Surface Mount Ultrafast RectifierUS1A thru US1M FEATURES•Low profile package•Ideal for automated placement •Glass passivated chip junction •Ultrafast reverse recovery time •Low switching losses, high efficiency •High forward surge capability•Meets MSL level 1, per J-STD-020, LF maximum peak of 260 °C•Compliant to RoH S Directive 2002/95/EC and in accordance to WEEE 2002/96/EC•Halogen-free according to IEC 61249-2-21 definitionTYPICAL APPLICATIONSFor use in high frequency rectification and freewheeling application in switching mode converters and inverters for consumer, computer, and telecommunication.MECHANICAL DATACase: DO-214AC (SMA)Molding compound meets UL 94 V-0 flammability rating Base P/N-M3 - halogen-free, RoH S compliant, and commercial gradeTerminals: Matte tin plated leads, solderable per J-STD-002 and JESD 22-B102M3 suffix meets JESD 201 class 1A whisker test Polarity: Color band denotes cathode endPRIMARY CHARACTERISTICSIF(AV) 1.0 A V RRM 50 V to 1000 VI FSM 30 A t rr 50 ns, 75 ns V F 1.0 V, 1.7 V T J max.150 °CDO-214AC (S MA)MAXIMUM RATINGS (T A = 25°C unless otherwise noted)PARAMETERSYMBOLUS1AUS1BUS1DUS1GUS1JUS1KUS1MUNITMaximum repetitive peak reverse voltage V RRM 501002004006008001000V Maximum RMS voltage V RMS 3570140280420560700V Maximum DC blocking voltageV DC 501002004006008001000V Maximum average forward rectified current at T L = 110 °C I F(AV) 1.0A Peak forward surge current 8.3 ms single half sine-wave superimposed on rated loadI FSM 30A Operating and storage temperature rangeT J , T STG- 55 to + 150°C2Note(1)Pulse test: 300 μs pulse width, 1 % duty cycleNote(1)PCB mounted on 0.2" x 0.2" (5.0 mm x 5.0 mm) copper pad areaRATINGS AND CHARACTERSITICS CURVES(T A = 25 °C unless otherwise noted)Fig. 1 - Forward Current Derating Curve Fig. 2 - Maximum Non-Repetitive Peak Forward Surge CurrentELECTRICAL CHARACTERISTICS (T A = 25°C unless otherwise noted)PARAMETERTEST CONDITIONS SYMBOL US1A US1B US1D US1G US1J US1K US1M UNIT Maximum instantaneous forward voltage1.0 AV F (1) 1.01.7V Maximum DC reverse current at rated DC blocking voltage T A = 25 °C I R 10μAT A = 100 °C50Maximum reverse recovery timeI F = 0.5 A, I R = 1.0 A,I rr = 0.25 A t rr 5075ns Typical junction capacitance4.0 V, 1 MHzC J1510pFTHERMAL CHARACTERISTICS (T A = 25°C unless otherwise noted)PARAMETERSYMBOL US1AUS1BUS1DUS1G US1JUS1KUS1MUNIT Maximum thermal resistanceR θJA (1)75°C/WR θJL (1)27ORDERING INFORMATION (Example)PREFERRED P/N UNIT WEIGHT (g)PREFERRED PACKAGE CODEBASE QUANTITYDELIVERY MODEUS1J-M3/61T 0.06461T 18007" diameter plastic tape and reel US1J-M3/5AT0.0645AT750013" diameter plastic tape and reelFig. 3 - Typical Instantaneous Forward Characteristics Fig. 4 - Typical Reverse Leakage CharacteristicsFig. 5 - Typical Instantaneous Forward Characteristics Fig. 6 - Typical Reverse Leakage Characteristics Fig. 7 - Typical Junction CapacitanceFig. 8 - Typical Transient Thermal Impedance3PACKAGE OUTLINE DIMENSIONS in inches (millimeters)4。
US1G快恢复二极管
TECHNICAL SPECIFICATION
ห้องสมุดไป่ตู้
SMA/DO-214AC
B A C D F G
A B MAX. .110(2.79) .177(4.50) MIN. .100(2.54) .157(3.99) E F MAX. .208(5.28) .090(2.29) MIN. .194(4.93) .078(1.98)
US 1A 50 35 50
US 1B 100 70 100
US 1D 200 140 200
US 1G 400 280 400
US 1J 600 420 600
US US UNITS 1K 1M 800 1000 V 560 700 V 800 1000 V
A A 1.7 V µA µA nS pF
MAKO SEMICONDUCTOR CO.,LIMITED
US1A THRU US1M

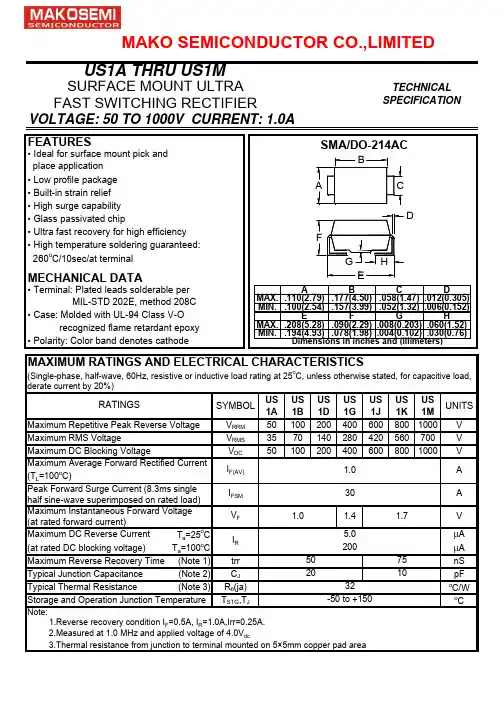

SURFACE MOUNT ULTRA FAST SWITCHING RECTIFIER
VOLTAGE: 50 TO 1000V CURRENT: 1.0A
FEATURES
• Ideal for surface mount pick and place application • Low profile package • Built-in strain relief • High surge capability • Glass passivated chip • Ultra fast recovery for high efficiency • High temperature soldering guaranteed: 260oC/10sec/at terminal
RS1M快恢复二极管
最大正向平均整流电流：1.0A
反向恢复时间：500ns(纳秒)
当电流=1.0A时，正向压降：1.3V
最大反ห้องสมุดไป่ตู้直流电流(TA=25℃)：0.5mA
额定直流阻断电压TA=100℃：10.0mA
操作结和存储温度范围：-50~+150℃
肖特基二极管SSL54
肖特基二极管SB1045L
rs1m属于快恢复二极管系列封装smado214ac其比较突出的特点是反向恢复时间短具体参数请看下方
RS1M快恢复二极管
RS1M二极管 参数
2017年08月24日11:56
RS1M属于快恢复二极管系列，封装SMA/DO-214AC，其比较突出的特点是，反向恢复时间短，具体参数请看下方。
最大重复峰值反向电压：1000V
肖特基二极管SB540L
肖特基二极管SS34
快和超快恢复二极管型号参数
20 20 10 10 10 10 20 20 20 20 10 10 10 10 20 20 20 10 10 10 45 45 45 40 40 35
35 35 35 35 50 50 35 35 35 35 35 35 50 50 35 35 35 35 35 35 30 30 30 75 75 150
30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 25 25 30 30 30 30 30 30 Max.Peak Forward Surge Current IFSM A 50 50 50 50 50 50
1.0 1.0 1.3 1.3 1.7 1.7 1.0 1.0 1.0 1.0 1.3 1.3 1.7 1.7 1.0 1.0 1.0 1.3 1.7 2.2 2.5 2.5 2.5 2.5 2.5 2.2
超快恢复二极管
反向重 最大平均正 复峰值 向电流 电压 VRRM V IO @ TA A ℃ 最大正向峰 值浪涌电流 IFSM A 正向电压降 VF @ IF V A 最大反向 典型结电 最大转速 电流 容 恢复时间 TA=25℃ 封装 IR Cj Trr μ A pF ns
型号
/main.asp 1 安培（含铅整流器） SF11S 50 SF12S 100 SF13S 150 SF14S 200 SF15S 300 SF16S 400 SF17S 500 SF18S 600 SF11 SF12 SF13 SF14 SF15 SF16 SF17 SF18 50 100 150 200 300 400 500 600 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 1.0 1.0 1.0 1.0 1.3 1.3 1.7 1.7 1.0 1.0 1.0 1.0 1.3 1.3 1.7 1.7 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 30 30 30 30 15 15 15 15 30 30 30 30 15 15 15 15 35 35 35 35 35 35 50 50 35 35 35 35 35 35 50 50 A-405 A-405 A-405 A-405 A-405 A-405 A-405 A-405 DO-41 DO-41 DO-41 DO-41 DO-41 DO-41 DO-41 DO-41
超快恢复二极管型号参数
超快恢复二极管型号参数二极管（Diode）是一种常见的电子器件，其具有只允许电流在一个方向上通过的特性。
在电子电路中，二极管常被用于整流、调制、变频、开关等各种应用中。
超快恢复二极管（Ultra-Fast Recovery Diode）是一种具有较快恢复时间的二极管，其特点是在一个很短的时间内能够从导通状态恢复到封锁状态。
首先，额定电流（IO）是指二极管在规定的工作条件下，可以持续承受的最大电流。
该参数通常以安培（A）为单位，例如IO=1A表示二极管的额定电流为1安培。
其次，额定反向电压（VRRM）是指二极管所能承受的最大反向电压。
它是通过测试，将二极管的阳极连接到正向电源并施加反向电压，观察二极管是否发生击穿来确定的。
该参数通常以伏特（V）为单位，例如VRRM=100V表示二极管的额定反向电压为100伏特。
最大导通电压降（VF）是指二极管在正向导通状态下的电压降。
正向导通时，二极管前后的电压存在一个较小的压降，该参数通常以伏特（V）为单位，例如VF=0.7V表示二极管的最大导通电压降为0.7伏特。
最大反向电流（IR）是指二极管在反向工作状态下所能承受的最大反向电流。
当反向电流大于该参数时，二极管可能发生击穿并损坏。
该参数通常以安培（A）为单位。
恢复时间（Trr）是指二极管从正向导通状态恢复到封锁状态所需的时间。
超快恢复二极管的恢复时间通常较短，一般在纳秒级别，它对于高频开关电路的性能起到重要影响。
该参数通常以纳秒（ns）为单位。
除了以上几个主要参数，超快恢复二极管的其他参数还包括最大工作温度（Tjmax）、封装方式、引线间距和引线排列等。
这些参数会根据不同的厂家和产品型号而有所差异。
总结起来，超快恢复二极管的型号参数主要包括额定电流、额定反向电压、最大导通电压降、最大反向电流和恢复时间等。
这些参数对于选择和应用超快恢复二极管起到至关重要的作用，需要根据具体的电路需求进行合理选择。
超快恢复二极管型号参数
5.0
5.0
60
50
DO-201AD
Part Number
反向重复
峰值电压
最大平均正
向电流
最大正向峰值浪涌电流
正向电压降
最大反向电流TA=25℃
典型结电容
最大转速恢复时间
Package
VRRM
IO @ TA
IFSM
VF @ IF
IR
Cj
Trr
V
A
℃
A
V
A
μA
pF
ns
6安培（含铅整流器）
SF61
600
2.0
55
50
1.7
2.0
5.0
30
50
DO-15
3安培（含铅整流器）
SF31
50
3.0
55
125
1.0
3.0
5.0
80
35
DO-201AD
SF32
100
3.0
55
125
1.0
3.0
5.0
80
35
DO-201AD
SF33
150
3.0
55
125
1.0
3.0
5.0
80
35
DO-201AD
SF34
200
SOD-57
Part Number
Peak Repetitive Reverse Voltage
Max.AverageRectified Current
Max.PeakForward Surge Current
Forward Voltage Drop
Max. Reverse Current TA=25℃
US1B超快恢复整流SMA(DO-214AC)二极管规格书
