第一章焊接电弧及其特性
第1单元焊接电弧的性能
图1-8
电弧的电磁静压力形成如图1-7a所示的碗状熔 深焊缝形状；电弧的电磁动压力则形成如图1-7b所 示的指状熔深焊缝形状。
图1-7
等离子流力可增大电弧的挺直性，在熔化极电 弧焊时促进熔滴轴向过渡，增大熔深并对熔池形成 搅拌作用。
• 3）斑点力。电极上斑点处受到带电粒子的撞击或金属 蒸发的反作用而对斑点产生的压力，称为斑点压力或 斑点力。熔化极气体保护焊采用直流反接，可以减小 熔滴过渡的阻碍作用，减少飞溅。 阴极斑点力比阳极斑点力大。 不论是阴极斑点力还是阳极斑点 力，其方向总是与熔滴过渡方向 相反，如图1-9所示。但由于阴 极斑点力大于阳极斑点力，所以 熔化极气体保护焊可通过采用直 流反接减小对熔滴过渡的阻碍作 用，减少飞溅。
第一单元 电弧焊基础知识
能力知识点2 焊接电弧的导电特性
• 焊接电弧的导电特 性是指参与电荷的 运动并形成电流的 带电粒子在电弧中 产生、运动和消失 的过程。
1．弧柱区的导电特性
• 1、弧柱呈电中性。弧柱的温度很高时，可使其中的大部 分中性粒子电离成电子和正离子，而电子和正离子的总电 荷量相等。 • 2、具有良好的导电性能。正离子和电子在电场作用下运 动，形成了弧柱中的电流，弧柱中的电流主要由电子流构 成。 • 3、弧柱电场强度E，弧柱单位长度上的电压降（即电位梯 度） ①电场强度E的大小与电弧的气体介质有关； ②E的大小将随弧柱的热损失情况而自行调整。
3．阳极区可看到微小、 烁亮的区域，这个区域称为阳极斑点。 • （2）阳极区导电形式 阳极不能发射正离子， 弧柱所需要的正离子流是由阳极区的电离提供 的。由于条件不同，阳极区的导电形式有两种： 1）阳极区的场致电离。 2）阳极区的热电离。
能力知识点3 焊接电弧的工艺特性
电弧焊-基础知识
27
（二）电子的发射
（2）场致发射
当阴极表面空间有强电场存在时，金属 电极内的电子在电场静电库仑力的作用下， 从电极表面飞出的现象称为场致发射。
冷阴极电弧正是主要依靠这种方式获得足 够的电子以维持电弧稳定燃烧的。
28
（二）电子的发射
（3）光发射
当金属电极表面接受光辐射时，电极表面的 自由电子能量增加，当电子的能量达到一定值时 能飞出电极的表面，这种现象称为光发射。
9
（一）气体的电离
（1）电离与激励
电离能通常以电子伏（eV）为单位， 1电子伏就是1个电子通过1V电位差的空间所 获得的能量，其数值为1.6×10-19J。为了便 于计算，常把以电子伏为单位的能量转换为 数值上相等的电压来处理，单位为伏（V）， 此电压称为电离电压。电弧气氛中常见气体 的电离电压如表1-1所示。
（1）热发射 金表面承受热作用而产生电子发射的现象称 为热发射。金属电极内部的自由电子受到热作用 以后，热运动加剧，动能增加，当自由电子的动 能大于该金属的电子逸出功时，就会从金属电极 表面飞出，参加电弧的导电过程。电子发射时从 金属电极表面带走能量，故能对金属产生冷却作 用。当电子被另外的同种金属表面接受时，将释 放能量，使金属表面加热。
二、焊接电弧的导电特性
其中，暗放电和辉光放电的电流较小，电 压较高，发热发光较弱，而电弧放电的电流最 大，电压最低，温度最高、发光最强。正是因 为电弧具有这样的特点，因此在工业中广泛用 来作为热源和光源，在焊接技术中成为一种不 可缺少的能源。 综上所述，从电弧的物理本质来看，它是一种 在具有一定电压的两电极之间的气体介质中所 产生的电流最大、电压最低、温度最高、发光 最强的自持放电现象。
第一章电弧焊基础知识
焊接电弧及其电特性
编辑ppt
10
1.2.1、焊接电弧的结构及压降分布
电弧沿着其长度方向分为三个区域，如图1-2所示。 电弧与弧焊电源正极所接的一端称阳极区，与负极 相接的那端称阴极区。阴极区和阳极区之间的部分 称弧柱区，或称正柱区、电弧等离区。阴极区的宽 度约为10-5~10-6cm， 而阳极区的宽度仅约10-3 ~10-4cm, 因此，电弧长度可以视为近似等于弧柱长 度。弧柱部分的温度高达5000～50000K。
编辑ppt
20
1.3.1 交流电弧的特点
电弧周期性地熄灭和引燃 交流电流每当经过零点并改变 极性时，电弧熄灭、电弧空间温度下降。
电弧电压和电流波形发生畸变。 热惯性作用较为明显 。
编辑ppt
21
埋弧焊电弧电压和电流波形图
图1-9 埋弧焊电弧电压和电流波形图 a)不连续燃烧 b)连续燃烧
编辑ppt
图1-3 高频和脉冲引弧示意图 a)引弧器接入方式 b)高频高压引弧电压波形 c)高压脉冲引弧电压波形
u yh — 编引辑弧pp电t 压 t— 时间
9
1.2 焊接电弧的结构和伏安特性
前面分析了焊接的物理本质和形成。现在介绍它的结构和 电特性，即伏安特性，包括静特性和动特性。直流电弧和 交流电弧是焊接电弧的两种最基本的形式。
电子发射是引弧和维持电弧稳定燃烧的一个很重要的因素。 按其能量来源的不同，可分为热发射，光电发射，重粒子 碰撞发射和强电场作用下的自发射等。
编辑ppt
6
1.1.2 焊接电弧的引燃
图1-1 引弧过程电压、电流变化曲线图
a) 接触引弧
b) 非接触引弧
b) U0- 空载电压 Uf- 电弧电压 if- 电弧电流
焊接电弧也是气体放电的一种形式。它与其他气体放电的 区别在于它的阴极压降低、电流密度大，而气体的电离和 电子发射是电弧中最基本的物理现象。
焊接电弧的构造及静特性
焊接电弧的构造及静特性
1、焊接电弧的构造
焊接电弧组成
(1)阴极区：电弧紧靠负电极的区域，很窄，约10-5～10-6cm 。
阴极斑点：电弧放电时，负电极表面集中发射电子的微小区域——阴极斑点。
T 阴=2130～3230o C ，放出的热量占36％
(2)阳极区：电弧紧靠正电极的区域，比阴极区宽，约10-3～10-4cm 。
阳极斑点：电弧放电时，正电极表面集中接收电子的微小区域—阳极斑点。
T 阳 =2330～3930o C 占总热量的43%左右。
(3)弧柱区：介于阳极区与阴极区之间的区域。
T 弧柱=5730～7730o C.占总热量的21%。
阳极区 阴极区
弧柱区
(4)电弧电压：即电弧两端(或电极)之间的电压降。
U弧=U阴+U阳+U柱
2、焊接电弧的静特性
含义：在电极材料、气体介质和弧长一定的情况下，电弧稳定燃烧时，焊接电流与电弧电压变化的关系称为电弧静特性，也称为伏——安特性。
表示它们之间关系的曲线称为电弧的静特性曲线。
(1)电弧静特性曲线：呈“U”形；
ab段—下降特性区
bc段—平特性区
cd段—上升特性区
(2) 电弧静特性曲线应用：
不同的焊接方法在一定的条件下其电弧静特性只是曲线中的某一区域；下降特性区电弧燃烧不稳定，一般不采用。
①焊条电弧焊、埋弧焊一般工作在平特性区，电弧电压只随弧长变化，与焊接电流关系很小。
②钨极氩弧焊、等离子弧焊一般也工作在平特性区。
当电流较大时才工作在上升特性区。
③熔化极氩弧焊、二氧化碳气体保护焊和熔化极活性气体保护焊基本上工作在上升特性区。
第1章焊接电弧
㈡电极发射电子： 电极表面受到外加能量的作用，使出来的电子在电场作用下参加电弧导电过 程。向弧柱提供所需电子流。
使一个电子从金属表面飞出所需的最低能量称为逸出功 （eV逸出电压Uw）。逸出功大小与材料种类，金属表面 状态及表面氧化物情况有关（见表1-4）。
⑶光电离：中性粒子接受光辐射的作用产生的电离。每 种气体都有一个产生光电离的临界波长，小于它才能产 生光电离（表1-3）
波长↓→能量↑。电弧的光辐射波长在170-500nm（红外线， 可见光及紫外线），可见，只有K, Na, Ca, Al等蒸气能直接 被电离。因此，光电离是电弧中产生带电粒子的一个次要途 径。
㈣带电粒子的扩散与复合： 在电弧导电过程中，带电粒子的增加是有一定限度的。这是因为在带 电粒子形成的过程中，同时存在着带电粒子消失的过程，两者处于动 平衡状态。 带电粒子在电弧空间的消失过程除与上述负离子的消电离作用有关外， 还与扩散与复合过程密切相关。 1．扩散：带电粒子分布密度不同，则带电粒子从密度高向密度低的地 方移动，并趋向密度均匀化，称为带电粒子的扩散，它是由热运动引 起的。
（Saha）公式（单一气体热电离度表达式）： x2 p 3.16107T 2.5 exp( evi )
1 x2
T
κ-玻耳兹曼常数 κ=1.38×10-23J/K
显然
T↑ p↓Ui↓→χ↑ 其中温度的影响最为显著。
图1-3 热电离的电离度X与温度T的关系
a）金属蒸气电离
b）气体电离
混合气体的电离度称为实效电离度：电子密度与电离前 中性粒子密度的比值。其电离电压称为实效电离电压， 主要决定于电离电压较低的气体成分，低电离电压气体 的电离过程是提供电弧所需带电粒子的关键。因此为提 高电弧稳定性，在电弧气氛中只需加少量的低电离电压 物质则可取得显著效果。 一般焊接电弧中的电离度只有0.1×10-3-0.12×10-2数量 级。 弧柱的温度一般在5000-30000K，电弧中的多原子气体在 热作用下分解为原子的现象称为热解离，产生热解离所 需的最低能量称为解离能（eV）气体的解离能均低于电 离能。解离过程伴随吸热作用。影响带电粒子的产生及 电弧的电及热性能。例如：CO2, N2保护，弧压，弧温高 于Ar保护。因CO2, N2要发生解离，吸热使电弧收缩。
第一章焊接电弧
热发射：当所用的电极是热阴极型且电流较大时， 主要依靠热发射向电弧提供电子； 场致发射而当所用的电极是冷阴极型时，热发射不 能提供足够的电子，此时场致发射起主要作用； 碰撞发射由于焊接电弧的阴极区前面有大量正离子 聚集，形成具有一定强度的电场，能使正离子加速 撞击阴极，因而在一定条件下，粒子碰撞发射能够 成为向电弧提供导电所需电子的主要途径； 光发射：在阴极电子发射中则居于次要地位。
子状态的气体也可以直接被电离。但由于一般情 况下电子脱离气体分子需要克服原子对电子和分 子对电子的两层约束，因此分子状态时的气体电 离电压比原子状态时的电离电压值要高一些。 例如氢原子为13.5V，而氢分子为15.4V。但 是有些气体分子的电离电压反而比原子的电离电 压低，如NO分子的电离电压为9.5V，而N原子 和O氧子的电离电压分别为14.5V和13.5V。
1.1.3 电弧中带电粒子的消失
电弧导电过程中不仅有带电粒子的产生过程，而且 有带电粒子的消失过程，而且，当电弧稳定燃烧时这两 个过程处于动态平衡状态，即在单位时间内产生的带电 粒子数目等于消失的带电粒子的数目。 主要有两种方式： “扩散”：即带电粒子离开它们原来的地方，而逃逸到 电弧的四周，不再参加放电过程； “复合”：即正的带电粒子和负的带电粒子结合成中性 的原子或分子，这里既有电子与正离子的复合，也有负 离子与正离子的复合。在复合的过程中释放出大量的热 和光。包括：空间复合和电极表面复合。
2.电子的发射
电极表面接受一定外加能量作用，使其 内部的电子冲破电极表面的束缚而飞到电弧 空间的现象称为电子发射。 电子发射在阴极和阳极皆可能发生，但 是从阳极发射出来的电子因受到电场的排斥， 不能参加导电过程，只有从阴极发射出的电 子，在电场的作用下才能参加导电过程。
1.1焊接电弧及其特性
（二）电子的发射
表1-2
金属种类 纯金 属 金属 氧化 物
几种金属及其氧化物的逸出功
W Fe Al Cu K Ca Mg
4.54 4.48
4.25
4.36
2ห้องสมุดไป่ตู้02
2.12
3.78
逸出功 （eV）
3.92
3.9
3.85
0.46
1.8
3.31
16
（二）电子的发射
根据外加能量的不同形式，电子发射有以 下几种： （1）热发射 金属表面承受热作用而产生电子发射 的现象称为热发射。电子发射时从金属电极 表面带走能量，故能对金属产生冷却作用。 当电子被另外的同种金属表面接受时，将释 放能量，使金属表面加热。
17
（二）电子的发射
（2）电场发射
当阴极表面空间有强电场存在时，金属 电极内的电子在电场静电库仑力的作用下， 从电极表面飞出的现象称为电场发射。
冷阴极电弧正是主要依靠这种方式获得足 够的电子以维持电弧稳定燃烧的。
18
（二）电子的发射
（3）光发射
当金属电极表面接受光辐射时，电极表面的 自由电子能量增加，当电子的能量达到一定值时 能飞出电极的表面，这种现象称为光发射。
电子 发射 表面的束缚而飞到电弧空间的现象称为电子发射。
电极表面接受一定外加能量作用，使其内部的电子冲破电极
只有从阴极发射出的电子，在电场作用下才参加导电过程。
一般情况下，电子是不能自由地离开电极表面向外发射的。 要使电子飞出电极表面，必须给电子施予一定的能量，使它 克服电极内部正电荷对它的静电引力。 使一个电子从电极表面飞出所需要的最低外加能量称为逸出 逸出 功（Ww），单位为电子伏。因电子电量e是一个常数，通常以 功 逸出电压Uw=Ww/e来反映逸出功的大小，单位为伏。 几种金属及其氧化物的逸出电压如表1-2所示。由表中可以 看出，当金属表面附有其氧化物时，逸出电压均会减小。
第一节 焊接电弧
第一节焊接电弧电弧是一种空气导电现象，它有两个特性，即发出强烈的光和大量的热。
电弧焊正是利用了电弧所产生的热能来熔化被焊金属及焊材，实施了金属之间的连接。
电弧是目前焊接热源中应用最为广泛的一种热源。
一、焊接电弧的产生焊接电弧是由焊接电源供电的，具有一定电压的两电极间或电极与焊件间在气体介质中产生的强烈而持久的放电现象。
通常情况下，气体的分子或原子呈中性，气体中没有带电粒子，即使在电场作用下，也不会产生气体导电现象，电弧不能自发产生。
要使电弧引燃并稳定燃烧，就必须使两电极间的气体电离产生导电粒子。
1．气体电离气体分子或原子在常态下是由原子核及带负电荷的电子组成的稳定系统，呈中性。
但当它受到外来一定的能量（如加热等）作用时，气体分子被电离，产生导电现象，即所谓的气体放电。
气体导电时，其电流与电压之间的关系不符合欧姆定律(图1-１－1)。
根据气体放电电流大小的变化，气体放电现象可分为非自持放电和自持放电。
非自持放电现象发生在很小的电流区间里，气体中的带电粒子不能通过导电过程本身产生，需外加条件或直接输入带电粒子，外加条件的存在与否决定着非自持放电现象的存在与否。
自持放电现象是通过一定的外加条件，制造出带电粒子，一旦放电开始，取消外加条件，放电过程仍能持续。
根据放电电流的大小，气体放电分为暗放电、辉光放电和电弧放电三种形式。
电弧放电是气体放电现象中电压最低、电流最大、温度最高、发光最强的一种放电现象。
借助这种特殊的放电过程，电能被转换成热能、机械能和光能，因此电弧在工业中被广泛地应用。

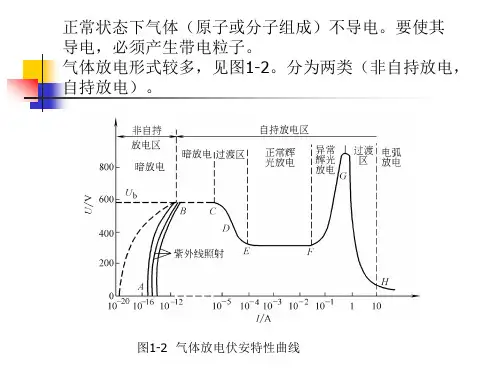

图1－１－1气体放电时的伏安特性曲线电弧中气体粒子的电离根据外加能量的种类不同可分为热电离、电场电离和光电离三类。
电弧焊过程中，在电弧的高温作用下，通过气体粒子间的碰撞将能量传递给中性粒子产生的热电离，是维持电弧导电的最主要途径。
由于电弧的电场强度仅为lOV/cm左右，因此电场作用下的电离很小，而光电离在整个气体电离过程中也是次要的。
第1章 焊接电弧及其电特性
第1章焊接电弧及其电特性1 气体原子的电离使电子完全脱离原子核的束缚，形成离子和自由电子的过程为电离。
由原子形成正离子所需的能量称为电离能。
2 电离的形式在焊接电弧中，根据引起电离的能量来源，有如下三种电离形式：(1) 撞击电离； (2) 热电离； (3) 光电离。
2 电子发射在阴极表面的原子或分子，接受外界的能量而释放出自由电子的现象称为电子发射。
电子发射是引弧和维持电弧稳定燃烧的一个很重要的因素。
按其能量来源的不同，可分为热发射，光电发射，重粒子碰撞发射和强电场作用下的自发射等3 焊接电弧的引燃 1 接触引弧即是在弧焊电源接通后，电极（焊条或焊丝）与工件直接短路接触，随后拉开，从而把电弧引燃起来。
这2 非接触引弧它是指在电极与工件之间存在一定间隙，施以高电压击穿间隙，使电弧引燃。
4 交流电弧的特点；电弧周期性地熄灭和引燃交流电流每当经过零点并改变极性时，电弧熄灭、电弧空间温度下降。
电弧电压和电流波形发生畸变。
热惯性作用较为明显。
5影响交流电弧稳定燃烧的因素z 空载电压z 引燃电压z 电路参数z 电弧电流--z 电源频率 fz 电极的热物理性能和尺寸6 提高交流电弧稳定性的施z 为了提高交流电弧的稳定性，在焊接电源方面除了焊接回路要有足够大的电感量之外，还可以采用如下措施：（1）提高弧焊电源频率；（2）提高电源的空载电压；但不应该太高（3）改善电弧电流的波形；如改为矩形波（4）叠加高压电。
7交流电弧的分类（1）按电流种类可分为：交流电弧、直流电弧和脉冲电弧(包括高频脉冲电弧)。
（2）按电弧状态可分为：自由电弧和压缩电弧。
（3）按电极材料可分为：熔化极电弧和不熔化极电弧。
第2章对弧焊电源的基本要求1弧焊工艺对弧焊电源的要求（1）保证引弧容易；（2）保证电弧稳定；（3）保证焊接规范稳定；（4）具有足够宽的焊接规范调节范围。
2 “电源一电弧”系统的稳定性（1）系统在无外界因素干扰时，能在给定电弧电压和电流下，维持长时间的连续电弧放电，保持静态平衡。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
惰K卤的、性族电N气元离a元体素 度素（，（影F的A、r响电、C电l离、H弧e能B的)r与、与稳电I亲定等子性和）的。能的亲电较和子低亲能，和最能能小起最，到大所稳，以降弧低不作电可用弧。
能碱形性成焊负条离药皮子中；含金有属大元量素Ca介F2ห้องสมุดไป่ตู้于因两此者电之弧间的。稳定性较差。
第一章 焊接电弧及其电特性
激电发离：
气使体气原体子元得素到中外的加电 能量，电子从一个较 子完全脱离原子核的束 低的能级跳到另一个 缚较形高成能离级子的和现自象由叫电子 的“过激程发称”为。“使电原离子”跃。
由迁原至子激形发成状正态离所子需所的需
的能能量量叫称“为激“发电能离”能。
El ” 。
第一章 焊接电弧及其电特性
6
气体原子
中性原子 电子
吸附、结合
负离子
第一章 焊接电弧及其电特性
8
电弧中常见气体元素的电离能 El、逸出功 Wy、亲和能 Eq(ev)
气体 El Eq 元素 El Eq Wy 元素 El Eq Wy
He 24.58 <0 Cu 7.72 1.8 4.36 C 11.26 1.33 4.45 Ar 15.76 <0 Cr 6.76 0.98 4.59 K 4.34 0.30 2.22 N 14.53 0.54 Mo 7.10 1.3 4.29 Na 5.14 0.35 2.33 H 13.60 0.8 W 7.98 / 4.50 B 8.30 0.3 4.30 O 13.61 2.0 Fe 7.87 0.85 4.40 F 17.42 3.62 /
9
固在态阴物极质表表面面电的子原发子射或所分需子的，能量接称受为外“界逸的出能功量 W而Y释” 。放逸出出自功由一电般子只的为电现离象能称的为一“半电子。发射”。
气体 El Eq 元素 El Eq Wy 元素 El Eq Wy
He 24.58 <0 Cu 7.72 1.8 4.36 C 11.26 1.33 4.45 Ar 15.76 <0 Cr 6.76 0.98 4.59 K 4.34 0.30 2.22 N 14.53 0.54 Mo 7.10 1.3 4.29 Na 5.14 0.35 2.33 H 13.60 0.8 W 7.98 / 4.50 B 8.30 0.3 4.30 O 13.61 2.0 Fe 7.87 0.85 4.40 F 17.42 3.62 /
第一章 焊接电弧及其电特性
18
一. 交流电弧的特点
电弧周期性地熄灭和引燃
电流过零 — 电弧熄灭 — 电弧空间温度下
电弧电压和电流波形发生畸变
降 — 带电质点中和 — 导电能力下降 — 当U0 >
U由电yh于时弧电，温弧电度弧电交再阻次变随引弧，燃柱热。温惯度性发作生用交较变为，因明此显电
弧电压电及流焊过零接时电间流越都长不，再电按弧再正引弦燃规越律困变难化。。
的
电离形式
撞击电离 热电离 光电离
气体原子（或分子） 吸收了光射线的光子能
而产生的电离。
第一章 焊接电弧及其电特性
7
气体离子与电子的复合 → 中性原子
正离子 电子
中和
（电离）
中性原子
各种元素与电子形成负离子的倾向决定于它于电子
→ 的亲气和体能原Eq子。与Eq电越大子，的形结成合负离子的负倾向离越子大。
第一章 焊接电弧及其电特性
10
热发射 光电发射 重粒子撞击发射 强电场作用下的自发射 实际焊接过程中的阴极电子发射是若干种 发射形式的组合。
第一章 焊接电弧及其电特性
11
二. 焊接电弧的引燃
接触引弧： 非是接在触电引源接弧通：后，电极（焊条或焊丝）与
工件在直电接极短与路工接件触间，存随在后一拉定开间，隙在，拉由开焊瞬接间电 （小间隙）的强电场作用下引燃电弧。 源施以高压击穿间隙，使电弧引燃。 接触非引接弧触是引熔弧化是极非焊熔接化时极的（基钨本极引）弧焊方接式时。的 基本引弧方式。
第一章 焊接电弧及其电特性
12
高频高压引弧
高压脉冲引弧
图1-3 高频和脉冲引弧示意图
第一章 焊接电弧及其电特性
13
u
t i
t
a) 接触引弧
b） 非接触引弧
图1-1 引弧过程的电压、电流变化
U0 — 空载电压 Uf — 电弧电压 if — 电弧电流
第一章 焊接电弧及其电特性
14
第二节 焊接电弧的结构和静特性
结构？
—— 电弧分区及各区域特点
静特性（伏安特性）？
—— 电弧电压与电流间的关系
第一章 焊接电弧及其电特性
15
一. 焊接电弧的结构及压降分布
U = Ui + Uy + Uz
Ui 、Uy 基本不变， Uz与弧长成正比。
阴极区 弧柱区 阳极区
图1-4 电弧结构和电位分布
第一章 焊接电弧及其电特性
16
二. 焊接电弧的电特性
第一章焊接电弧及其特性
2
第一章 焊接电弧及其特性
第一节 焊接电弧的物理本质和引燃 第二节 焊接电弧的结构和伏安特性 第三节 交流电弧 第四节 焊接电弧的分类及其特点
第一章 焊接电弧及其电特性
3
第一节 焊接电弧的物理本质和引燃 电弧是一段导导体体？
电弧是一种气气体体放放电电现？象
电弧为什么能够导电？ 电弧如何引燃？
第一章 焊接电弧及其电特性
19
二. 交流电弧连续燃烧的条件
在焊接主回路加入电感，使焊接电流的变化滞后 于电源电压一个相位角φ 。在电流过零时，若电源 电压 u 达到电弧的再引燃电压Uyh ，就可以保持电 弧连续燃烧。
维持交流电弧连续燃烧条件的数学表达式为：
焊接电弧的静特性：
一定长度的电弧在稳定状态下，电弧电压 Uf 与焊接电流 If 之间的关系。
焊接电弧的动特性：
在一定的弧长下，当电弧电流很快变化的时候， 电弧电压 uf 和电流瞬时值 if 之间的关系。
第一章 焊接电弧及其电特性
17
第三节 交流电弧（正弦波交流）
一. 交流电弧的特点 二. 交流电弧稳定燃烧的条件 三. 影响交流电弧稳定的因素及稳弧措施 四. 交流电弧的功率和功率因数
第一章 焊接电弧及其电特性
4
一. 气体原子的激发、电离 和阴极电子发射
气体原子的
激发与电离
阴极电子发射
维引持燃电电弧弧并稳维定持燃电烧弧的燃条烧件的能是量：来源主要是两电
极1间. 的气电体场原及子由不其断产的生被的激热发、和光电和离动；能。 2. 阴极不断地发射电子。
第一章 焊接电弧及其电特性
5
气体原子的激发与电离
