岩层产状表示的方法

岩层产状表示的方法岩层产状是指岩石在地质中的排列和分布特征，通过观察岩层的产状可以了解到岩石的形成环境、变形过程以及地层的演化历史。

岩层产状的表示方法有多种，下面将分别介绍几种常见的方法。

一、层理面倾角和倾向层理面是岩层中相对较大的面，它们的倾向和倾角可以用来表示岩层的产状。

层理面的倾向是指层理面与地面平面的夹角，通常用罗盘测量，以度数表示；层理面的倾角是指层理面与水平面的夹角，通常用测斜仪或测斜仪器测量，以度数表示。

这种表示方法主要适用于平面或近平面的岩层。

二、折叠的形态特征折叠是指岩层在地质运动中发生的弯曲变形，通过观察折叠的形态特征可以了解到岩层的变形过程和构造特征。

常见的折叠形态有褶皱、褶皱带、断裂褶皱等。

褶皱是指岩层在挤压力的作用下产生的弯曲形变，可以分为对称褶皱和不对称褶皱。

褶皱带是指一组相互平行的褶皱构造，可以用来判断构造带的走向和产状。

断裂褶皱是指褶皱和断裂结合在一起形成的构造，常见于断裂带的附近。

三、岩层中的节理和构造面节理是岩石中存在的平行或近平行的裂隙，通常是由于岩石受到应力作用而发生的裂开。

节理的倾向和倾角可以用来表示岩层的产状。

构造面是指岩层中由于构造运动而形成的断裂面或滑动面，可以用来判断构造带的走向和产状。

四、岩层的厚度和分布特征岩层的厚度和分布特征可以用来表示岩层的产状。

岩层的厚度是指岩层在垂直方向上的延伸距离，可以通过测量岩层的上下界面的距离来确定。

岩层的分布特征是指岩层在空间上的分布情况，可以通过观察岩层的出露情况和地质剖面图来确定。

总结起来，岩层产状的表示方法有层理面倾角和倾向、折叠的形态特征、岩层中的节理和构造面以及岩层的厚度和分布特征等多种方法。

通过观察和测量这些产状特征，可以了解岩层的形成环境、变形过程以及地层的演化历史，为地质学研究和资源勘探提供重要的参考依据。

地质学基础-第七章褶皱构造

1、褶皱：层状岩石受力后所产生的弯曲变形现象。
2、褶曲：褶皱构造中的单个弯曲。
背斜与向斜构造示意图
•地形背斜山、向斜谷与地形倒置
第十一章地壳变形与海陆变迁三褶皱构造
3、褶曲的基本形态：
背斜：岩层向上弯曲；核部层位老，两翼层位新；对同一
层面，中心数值高，四周数值低。
向斜：岩层向下弯曲；核部层位新，两翼层位老；对同一
弯滑作用、
弯流作用
纵弯褶皱的弯滑作用 a-变形前；b-变形后
又分为弯滑褶皱作用和弯流褶皱作用。（1）弯滑褶皱作用
一系列岩层通过层间滑动而弯曲成为褶皱的过程。
中和面
单层弯滑褶皱作用中的应变分布型式
2、横弯褶皱作用——与岩层面相垂直的外力作用
横弯褶皱作用引起的弯流作用
注意层间小褶皱轴面产状正好与纵弯作用引起的层间小褶皱产状相反
形似树枝分叉、一端收敛、一端撒开。
当延伸方向分成多枝、形为帚状时称为帚状组合。
由旋扭运动形成。
帚状褶皱：一系列相间排列的背斜和向斜，向一端收敛，
向另—端撒开，形如扫帚。由区域水平旋扭应力场所形成。
弧形褶皱：
排列成弯弧，不均匀的水平挤压运动所造成。
四、褶皱的形成机制
1、纵弯褶皱作用——顺层或水平方向的挤压力。
圆弧褶皱：尖棱褶皱：箱状（屉状）褶皱：扇状褶皱：挠曲：
（二）地面（平面）上的褶皱形态
根据褶皱某一岩层在地面（平面）上出露的纵向长度和横向宽度之比，分为：
线状褶皱：长宽比——>10∶1 长轴褶皱：长宽比——5∶1～10∶1 短轴褶皱：长宽比——3∶1～5∶1（A、B）穹隆构造：长宽比近于1∶1的背斜构造（C）构造盆地：长宽比近于1∶1的向斜构造（D）

2-2岩层及岩层的产状

44-11
a
水平面
b
c
a
d
e
ab-走向线 ce-倾斜线 cd-倾向 α-倾角
走向岩层面与水平面的交线即走向线两端所指的方向。（两个方位角，相差180˚）
产状
倾向垂直于走向线沿层面向下所引的直线（倾
要斜线）在水平面上的投影所指方向。
素走向 = 倾向 ± 90°
倾角岩层面与水平面的夹角。 (0～90˚）
44-23
②直立岩层的地质界线是沿其走向作直线延伸，不受地形影响。
44-24
③倾斜岩层露头分布形态则较复杂，表现出地质界线与等高线相交的曲线延伸，并有一定规律，当其穿过沟谷或山脊时，露头线均呈 “V”字形，故此规律又称为V字形法则。
44-25
V字形尖端
沟谷处
山脊处
沟谷上游山脊下坡
方位角法 N 0˚
135˚∠30˚
135°
（倾向、倾角）
30°
44-18
象限角法
N 0°
45 °
90° W
90°
E
N45˚E∠30˚SE
（走向、倾角、倾向象限）
30 °
S 0° 44-19
②符号表示法
30°——长线代表走向，短线代表倾向，数字是倾角。（长短线必须按实际方位标绘在图上）；
—— 岩层水平（0˚～5˚）； —— 岩层直立（箭头指向较新岩层）； ——岩层倒转（箭头指向倒转后的倾向，
sinq OC GO GO ∴ tga = tgb/ sinq
44-14
2.产状要素的测量方法
岩层产状要素的测定，一般在野外用罗盘仪（袖珍经纬仪）来测定。
44-15
44-16

工程地质课件第3章地层构造详解

中生代（ 2.5－0.7亿年前）
中生代包括三叠纪、侏罗纪和白垩纪三个时期，三叶虫、腕足、笔石、四射珊瑚等大量无脊椎动物都灭绝，产生了以恐龙为代表的爬行类动物，并繁盛直到衰亡。陆生植物苏铁、银杏、松柏等棵子植物占了统治地位。大陆面积进一步增大，各大陆的雏形
K
T T
三、地质年代表
▪ （一）地质年代的划分 ▪ 1、地质历史时期的时间单位划分：
宙、代、纪、世、期
▪ 2、地质历史时期的地层单位划分：宇、界、系、统、阶
▪ （二）地质年代表
各地质历史时期的主要特征
前寒武纪（42－6亿年前）
38亿年前，海洋中开始有了生命的活动。从出现最原始的原核细胞生物--蓝绿藻。
岩层倾角小于50的岩层称为水平岩层，又称水平构造。
沉积岩层形成时的原始产出状态大多数是水平或近于水平。如果经受地壳运动的影响，改变了原始形成时的位置，但仍保持水平产状的一套水平岩层组成的构造，称为水平构造。
水平岩层形成的地貌－平顶山
（二）倾斜岩层
岩层面与水平面有一定夹角的岩层。它是构造挤压或大范围内均匀抬升、下降使岩层向某个方向倾斜而成的。
角度不整合不整合面
（2）岩浆岩间的接触关系：穿插接触。脉体被切割者比切割者老。
由老到新：1、2、3
（3）沉积岩与岩浆岩间的接触关系： 1）侵入接触又称热接触，是由炽热的岩浆侵入围岩后，冷凝成岩浆体而形成的一种接触关系。
O
2）沉积接触又称冷接触，是岩浆在地下冷凝成岩，经地壳上升，并遭受风化剥蚀而出露地表后，其上在地壳下降时又沉积了新的岩层所形成的一种接触关系。
地球生物的演化
化石：化石是存留在岩石中的古生物遗体或遗迹。化石化作用是

地质构造常识(节理、劈理、断层、褶皱)

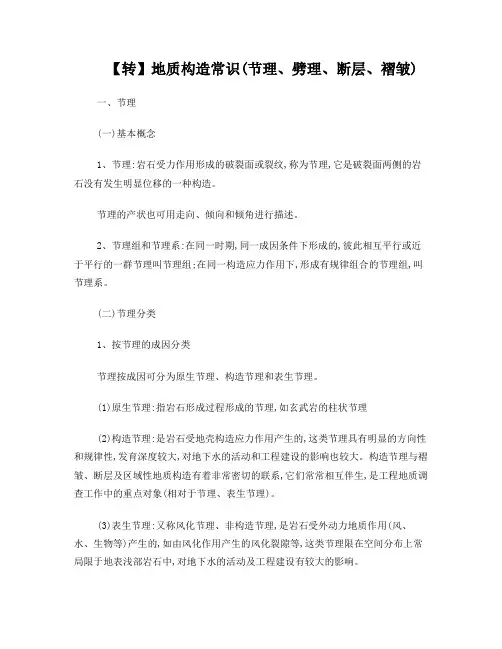

【转】地质构造常识(节理、劈理、断层、褶皱)一、节理(一)基本概念1、节理:岩石受力作用形成的破裂面或裂纹,称为节理,它是破裂面两侧的岩石没有发生明显位移的一种构造。

节理的产状也可用走向、倾向和倾角进行描述。

2、节理组和节理系:在同一时期,同一成因条件下形成的,彼此相互平行或近于平行的一群节理叫节理组;在同一构造应力作用下,形成有规律组合的节理组,叫节理系。

(二)节理分类1、按节理的成因分类节理按成因可分为原生节理、构造节理和表生节理。

(1)原生节理:指岩石形成过程形成的节理,如玄武岩的柱状节理(2)构造节理:是岩石受地壳构造应力作用产生的,这类节理具有明显的方向性和规律性,发育深度较大,对地下水的活动和工程建设的影响也较大。

构造节理与褶皱、断层及区域性地质构造有着非常密切的联系,它们常常相互伴生,是工程地质调查工作中的重点对象(相对于节理、表生节理)。

(3)表生节理:又称风化节理、非构造节理,是岩石受外动力地质作用(风、水、生物等)产生的,如由风化作用产生的风化裂隙等,这类节理限在空间分布上常局限于地表浅部岩石中,对地下水的活动及工程建设有较大的影响。

2、按力学性质进行分类(1)张节理:在垂直于主张应力方向上发生张裂而形成的节理,叫张节理。

张节理大多发育在脆性岩石中,尤其在褶皱转折端等张拉应力集中的部位最发育,它主要有以下特征:裂口是张开的,剖面呈上宽下窄的楔形,常被后期物质或岩脉填充;节理面粗糙不平,一般无滑动擦痕和磨擦镜面;产状不稳定,沿其走向和倾向都延伸不远即行尖灭;在砾岩或砂岩中发育的张节理常常绕过砾石、结核或粗砂粒,其张裂面明显凹凸不平或弯曲;张节理追踪X型剪节理发育呈锯齿状。

(2)剪节理:岩石受剪应力作用发生剪切破裂而形成的节理,叫剪节理,它一般在与最大主应力呈45°夹角的平面上产生,且共轭出现,呈X状交叉,构成X 型剪节理。

它具有以下特征:剪节理的裂口是闭合的,节理面平直而光滑,常见有滑动擦痕和磨光镜面;剪节理的产状稳定,沿其走向和倾向可延伸很远;在砾岩或砂岩中发育的剪节理常切砾石、砂粒、结核和岩脉,而不改变其方向;剪节理的发育密度较大,节理间距小而且具有等间距性,在软弱薄层岩石中常常密集成带出现。

煤矿地质——褶皱构造

第二节褶皱构造一、褶皱的基本概念（一）褶皱的定义岩层或岩体在地应力长期作用下形成的波状弯曲称为褶皱，褶皱在地壳中分布广泛，形态各异，规模大小相差悬殊，大者延伸几十至几百公里，小者可在手标本上见到，甚至表现为显微构造。

褶皱岩层中的一个弯曲称为褶曲，它是褶皱构造的基本单位（图4-8）。

（二）褶曲的基本形式褶曲的基本形式可分为两种，即背斜和向斜。

1．背斜背斜是岩层向上弯拱的褶曲，核部是老岩层，两侧是新岩层，且对称重复出现，两翼岩层一般相反倾斜（图4-9a）。

2．向斜向斜是岩层向下弯拱的褶曲，核部是新岩层，两侧是老岩层，且对称重复出现，两翼岩层一般相对倾斜（图4-9b）。

（三）褶曲要素为了描述褶曲在空间的形态和特征，将它的各个部位分别规定了一个名称。

总起来称为褶曲要素。

或者说褶曲要素是褶曲的基本组成部分及其相互关系的几何要素（图4-10）。

褶曲要素主要有下列几种：1．核部褶曲的中心部位为核部。

背斜核部是老岩层，向斜核部为新岩层。

2．翼部褶曲核部两侧的岩层为翼部。

背斜两翼较核部岩层新；向斜两翼较核部岩层老。

相邻背斜和向斜之间的一个翼为二者所共有。

3．翼角褶曲两翼岩层与水平面的夹角，即翼部岩层的倾角。

4．转折端褶曲从一翼过度到另一翼的转折部位称为转折端。

5．轴面通过褶曲核部，平分褶曲两翼的假想面称为轴面，轴面可以是平面或曲面，也可以是直立的、倾斜的、甚至是水平的。

6．轴线和轴迹褶曲轴面与水平面的交线，称为轴线。

轴线的方向表示褶曲的延伸方向。

轴线的长度表示褶曲的延伸长度。

轴面与地表面的交线称为轴迹。

只有在轴面直立和地面水平的情况下，轴迹和轴线重合为一条线。

7．枢纽枢纽指褶曲中同一岩层面与轴面的交线。

其产状可以是水平的、倾斜的，也可是波状起伏的，甚至是直立的，枢纽主要是用来表示褶曲在延伸方向上产状的变化。

8．高点及鞍部背斜隆起的最高部位称为高点。

有的背斜可以有几个高点，同一背斜相邻两高点之间的相对低洼部分称为鞍部（图4-11）。

第五章与地质构造

（1）产状不稳定，延伸不远；（2）节理面粗糙不平，无擦痕；（3）口张开，常被脉石充填；（4）绕过砾石；（5）平面上呈不规则的树枝状、网路状。
2.剪节理主要特征：（1）产状稳定，延伸较远；（2）面光滑平直，具擦痕；（3）口紧闭，很少被脉石充填；（4）切割砾石；（5）共轭出现“X”
第五章地质构造
§5-1 岩层产状
§5-2 褶皱构造 §5-3 断裂构造
一、地质构造
构造变形—原有岩石的变形或空间位置的改变。
地质构造—岩石变形变位的产物。
二、地质构造类型
单斜
地质构造
褶皱断裂
地质构造
§5-1 岩层产状
一、岩层的产状
岩层在地壳中的产出状态－岩层产状。
岩层－层状的岩石。
1.走向
（2）拖曳褶曲（牵引褶曲）
（3）断层角砾岩与磨砾岩（4）断层泥（5）密集节理（6）地质体错断（7）地层的重复与缺失（8）地形证据
断层崖断层岩走向断层
牵引褶曲
（9）泉水的出露与矿化现象
擦痕
断层形成年代的确定：晚于被错断的最新地层，早于覆盖在断层之上的最老地层
5. 研究断层的实际意义
第三章地质年代及地层系统 1确定地质年代的方法有那些？ 2地层单位有哪几种？年代地层单位有哪几级？地质年代单位分哪几级？ 3整合、假整合、不整合之间有什么区别，各是怎样形成的？ 4地史上主要有哪几个聚煤时期？
第五章地质构造 1何谓岩层产状要素？岩层产状分哪几种类型？ 2何谓褶皱、褶曲？褶曲要素有那些？褶曲的类型？背斜、向斜的主要区别是什么？ 3褶曲的分类？ 4断裂构造的概念？节理与断层的区别？ 5节理的分类和主要特征？ 5断层的要素有那些？断层分为那些类型？

第二节岩层及岩层产状

形成的产物称为地质构造
地质构造有四种主要类型
水平岩层倾斜岩层褶皱断层
岩层按其产状可分为
水平岩层倾斜岩层直立岩层
水平岩层
•倾角小于5动轻微的地区或大范围内均匀抬升、下降的地区，一般分布在平原、高原或盆地中部
倾斜岩层
•指岩层面与水平面有一定夹角的岩层，
倾角 300
（2）方位角法
将水平面按顺时针方向划分为3600，以正北方向为00，再将岩层产状投影到该水平面上，将倾向线与正北方向所夹角记录下来，一般按倾向、倾角的顺序记录
表示该岩层产状为倾向距正北方向1350，
倾角300
1350 300
1350 300
3、产状要素的图示
产状要素用符号表示：
2、产状要素的记录
（1）象限角法：
▪以东、南、西、北为标志，将水平面划分为四个象限， ▪以正北或正南方向为0o，正东或正西方向为900,
▪将岩层产状投影在该水平面上， ▪将走向线和倾向线所在的象限以及它们与正北或正南方向所夹的锐角记录下来。
N 450 E300 SE 该岩层走向 N 450 E 倾向 SE
水平面
O
D
A
SE130o
D
▪ 该投影线是一条射线，称为倾向线，只有一个方向。 ▪ 倾向线与走向线互为垂直关系
3、倾角：
指岩层面与水平面的交角。一般指最大倾斜线与倾向线之间的夹角。
D
F
tanγ=tanαsinβ
C
E
α ((
γ (( β ((
A
视倾角
B
（二）产状要素的测量、记录和图示
1、产状要素的测量：地质罗盘仪
300

工程地质学之岩层及岩层产状(PPT207页)

岩层形成后，在地壳构造运动影响下发生变形，其原始产状会发生不同程度的改变：有的还基本上保持水平产状；有些形成倾斜岩层，或者形成直立，甚至倒转岩层。在某些情况下，由于重力、流水、岩溶、冰川等与地壳运动无直接关系的地质作用的影响，也会使岩层产状发生改变。
岩层的产状
一、水平岩层
指岩层倾角为0°的岩层。绝对水平的岩层很少见，习惯上将倾角小于5°的岩层都称为水平岩层，又称水平构造。
工程地质学之岩层及岩层产状(PPT207页)
第二节岩层及岩层产状
地质构造：
构造运动引起地壳岩石变形和变位，这种变形、变位被保
留下来的形态被称为地质构造。
地质构造有四种主要类型：
水平岩层、倾斜岩层、褶皱和断裂岩层：是指由同一岩性组成的，有两个平行或近于平行的界
面所限制的层状岩石。
岩层产状：岩层的空间分布状态，是以岩层面的空间方位及
水平岩层一般出现在地壳运动影响轻微的地区
二、倾斜岩层
指岩层面与水平面有一定夹角的岩层。自然界绝大多数岩层是倾斜岩层，倾斜岩层是构造挤压或大区域内不均匀抬升、下降，使岩层向某个方向倾斜而成的。
缓倾岩层，a＜30˚
陡倾岩层，30˚≤a＜60˚
陡立岩层，a≥60˚
倾斜岩层往往是某种构造形态的一部分
确定地层新、老关系的方法有两种，即绝对年代法和相对年代法。
绝对年代法
通过确定地层形成时的准确时间，依此排列出各地层新、老关系的方法称为绝对年代法。该法主要是通过测定地层中的放射性同位素年龄来确定。用于测定地质年代的主要放射性同位素的蜕变常数，见下表。
当测定岩石中所含放射性同位素的质量m1，以及它蜕变产物的质量m2后，就可利用蜕变常数λ，按下式计算其形成年龄

第二章地质构造与岩体结构

终表示3为0： N 28ESE 。
图2-13 用圆形地质罗盘测倾斜岩层产状要素示意图
图2-14 岩层产状的表示法
图2-12所示的另一倾斜岩层的走向线为b-b，走向为N 40W ，倾
向为SW，若已知其倾角为 15，则该倾斜岩层产状可表示为 N 40 WSW15。
第三节节理、劈理和片理
一、断裂构造
（1）对称褶曲：两翼岩层倾向相反，倾角相等或接近相等，对称褶曲也称为直立褶曲。
（2）不对称褶曲：两翼岩层倾向相反，倾角不相等。
（3）转。
倒转褶曲：两翼岩层向同一方向倾斜，一翼正常，一翼倒
（4）平卧褶曲：褶曲的轴面近水平，两翼岩层产状平缓。
（5）水平褶曲：褶曲的脊线近水平。
（6）倾伏褶曲：褶曲的脊线沿一定方向向上或向下倾伏。
地质构造是地壳在其漫长的发展历史过程中遭受构造运动作用后，所形成的地层形态（如地壳中岩层或岩体的位置、产状及相互关系等），或者说地质构造是构造运动在岩石圈中留下的形迹（作者根据个人在塔克拉玛干沙漠观察其地貌特点后认为，有些地质构造也许是在外力地质作用下形成的，例如古沙漠地貌如果能变质成岩，其岩层一定是弯曲的，一定具备褶皱构造的所有特点）。
这样的地层对某个具体工程而言，显然也可作为倾斜构造来
看待。因此笔者认为，广义的倾斜构造应包括上述所有三种
情况。
岩层面与水平面的交角小于20～30o时被称为缓倾斜岩层；交角在60～70o以上时称为陡立岩层，介于缓倾斜岩层和陡立岩层之间的称为陡倾岩层，交角近于或等于90o时，成为直立岩层。如果在一定的地质区域内，一系列岩层的倾斜方向及倾斜角度都基本一致，则称其为单斜构造。，但在有的行业中，对倾斜岩层却有自己特有的命名方法，例如，在采矿行业中，交角大于45o的煤层被称为急倾斜煤层。

工程地质第二节岩层及岩层产状

新老
A
B
地层相对年代的确定（地层层序正常时）
A—地层水平；B—地层倾斜；
图中1，2，3，4表示从老到新的地层
B 地层相对年代的确定（地层层序倒转时）
A—原始褶皱时的地层；B—遭受剥蚀后的地层。
二、古生物法（生物演化律）
生物演化是由简单到复杂，由低级到高级，生物种属由少到多，而且这种演化和发展是不可逆的。
走向指岩层面与水平面的交线所指的方向（OB和 OA），该交线是一条直线，被称为走向线。它有两个方向，相差180°
倾向指岩层面上最大倾斜线在水平面上投影所指的方向（OD’）。该投影线是一条射线，称为倾向线，只有一个方向。倾向线与走向线互为垂直关系。
倾角指岩层面与水平面的交角。一般指最大倾斜线与倾向线之间的夹角，又称真倾角。
水平岩层、倾斜岩层和直立岩层。
在地质时代形成的各种岩层，其原始产状绝大多数是水平的或近于水平的，原始倾斜的产状则是局部的。如在比较广阔而平坦的沉积盆地（如：海洋、湖泊）中，一层层堆积起来的沉积岩，其原始产状大都水平或近于水平。但在沉积盆地边缘、岛屿周围或水下隆起等处沉积的岩层，由于古地形的影响，常出现岩层厚度向地形高起方向变薄或尖灭，层面也呈一定倾斜，即原始倾斜。生物礁及其围岩也常具一定的原始倾斜。
岩层沉积之初顶面总是保持水平的，所以水平岩层一般出现在构造运动轻微的地区或大范围内均匀抬升、下降的地区，一般分布在平原、高原或盆地中部。
水平岩层中新岩层总是位于老岩层之上，当岩层受切割时，老岩层出露在河谷低洼区，新岩层出露于高岗上。岩层顶面在上，底面在下。在同一高程的不同地点，出露的是同一岩层。
脊线
背斜横剖面上弯曲的最高点称为顶，背斜中同一岩层面上最高点的连线称为脊线。

《石油地质基础》-6-构造地质部分

第二节岩层的产状
——岩层的产状要素

岩层的产状是以岩层面在三度空间的延伸方位及其倾斜程度来确定的，即采用岩层面的：走向
倾向倾角

第二节岩层的产状
——岩层产状要素的测定
岩层的产状要素通常是用地质罗盘直接在岩层面上测得，在有些情况下，用地质罗盘不容易准确测定时，可根据钻井资料、地形地质图上等资料用间接方法求出岩层的产状。
2、地面上褶皱形态的描述
线状褶皱
短轴褶皱
穹隆构造构造盆地
长与宽之比小于3：1的向斜构造。
第三节
三、褶皱的组合形式
褶皱构造
1、褶皱在平面上的组合类型
——平行褶皱群：
——分枝状褶皱群： ——雁行褶皱群： ——帚状褶皱群： ——弧形（状）褶皱群： ——穹隆和构造盆地：
平行褶皱群
雁行褶皱群
——地壳运动除了作用于地壳本身之外，还包括上地幔中软流圈以上的固体岩石，即岩石圈的下部。 ——地壳运动通常表现为不易被人们察觉的、长期的、缓慢的运动。
第一节
类型：
——水平运动：褶皱运动
地壳运动
——垂直运动：升降运动
切
第二节
一、基本概念
岩层的产状
岩层：指由两个平行或近于平行的界面所限制的、同一岩性组成的层状岩石。
新疆库车河新第三系褶皱
美国加里福利亚州的褶皱
Petroleum System Elements
第三节褶皱构造
Gas Cap Oil
Entrapment
Water
Seal Rock Reservoir Rock
Migration
120?F
Generation
350?F

大学课程《工程地质与土力学》教学PPT课件：项目二地质构造

• 岩层产状要素需用地质罗盘测量
• 1．测走向 • 将罗盘的长边与岩层面贴触，并使罗盘放水平（水准气泡居中），此时罗盘
长边（或边）与岩层的交线即为走向线，磁针（无论南针或北针）所指的度数即为所求的走向。 • 2．测倾向 • 把罗盘的极指向岩层层面的倾斜方向，同时使罗盘的短边（或与东西方向平行的边）与层面贴触，罗盘放水平，气泡居中，此时北针所指的度数即为所求的倾向。 • 3．测倾角 • 将罗盘侧立，以其长边（即边）紧贴层面，并与走向线垂直，然后转动罗盘背面的旋钮，使下刻度盘的活动水准气泡居中，倾角指针所指的度数即为倾角大小。 • 4．岩层产状要素的表示方法 • 在野外记录或报告中，图2.4中岩层的走向、倾向、倾角可写成40°、、、 ∠38°。在地质图上，岩层的产状用符号“⊥35°”表示，长线表示走向，短线表示倾向，数字表示倾角。长短线必须按实际方位画在图上。
造运动、岩浆活动、变质作用和地震等。
• 构造运动在内力地质作用中常起主导作用，它可分为水平运动和垂直运动。
褶皱构造与断裂构造形成示意图 (a)岩层的原始状态； (b)岩层弯曲产生褶皱构造；
展成断裂构造
(c)褶皱进一步发
任务二地质年代
• 绝对地质年代主要是根据保存在岩层中的放射性元素蜕变的速度特征产物来确定。
任务三岩层产状
• 岩层产状三要素 • 1．走向：岩层面与水平面的交线称为走向线。 • 2．倾向 • 岩层面上与走向线垂直并沿倾斜面向下所引的直线称为倾斜线，
倾斜线在水平面上投影。
• 3．倾角 • 倾角是岩层面与水平面所夹的最大锐角（或二面角）。
岩层产状要素图 AOB走向线；OD倾向线； OD'倾斜线在水平面上的投影，箭头方向为倾向；倾角向表示岩层的倾斜方向。

构造地质学02第二章地质体的基本产状及沉积岩层构造

一、面理和线理的产状要素
侧伏向：构成侧伏锐角走向线的那一端的方向，即侧伏向。
表示方法：用锐角所对的方位表示。如600S，表示侧伏角600，侧伏向大致朝南
注意！！在记录线理产状的同时，要记录其所在面的产状，并搞清该面的构造性质（如断层面等）。
一、面理和线理的产状要素
倾伏向和倾伏角的测量方法
➢在地质图上用符号表示（举例）
56
倾斜岩层
水平岩层直立岩层
一、面理和线理的产状要素
4、产状要素的测定方法
① 直接测定法，罗盘直接测量三点法求产状
② 间接确定法地质图上求产状
一、面理和线理的产状要素
间接法求产状（作业）
只要在同一个倾斜面上，且不在一条直线上找出三个不同的高程点，关键是在A和C连线上找出与B点同高的一点D，D与B连线即走向线，平行该走向线做另一条走向线，根据两条走向线各自高程和水平距离就可以求出产状。
一、面理和线理的产状要素
（一）面理产状要素（三要素定位法）
1.三要素定位法：（地理方位、水平和铅直参考面）
走向（strike）：倾斜面与任一水平面的交线为走向线，其两端的方向，即走向。 ① 走向线可有无数条，但走向
只有两个值，且相差180o。 ② 走向表示地质体在空间上的
延伸方向。
倾斜线倾向线
分两大类划分性界面
标志性界面
岩层分界面不整合面断层面节理面
界面之间有依托实体
褶皱轴面岩层弯曲包络面褶曲的包络面
表示岩块或岩层的空间产状，没有具体依托的实体。
§1、地质体和地质界面（线）
地质界面
标志性界面
褶皱轴面褶曲的包络面
地质界面在地形图上的正投影线也可称为地质界线。

岩层产状

第四节、地质构造的基本类型由于地壳中存在有很大的应力，组成地壳的上部岩层，在地应力的长期作用下就会发生变形，形成构造变动的形迹，我们把构造变动在岩层和岩体中遗留下来的各种构造形迹，称为地质构造。

地质构造的规模，有大有小。

大的如构造带，可以纵横数千公里，小的则如前边讲过的岩石的片理等。

尽管规模大小不同，但它们都是地壳运动造成的永久变形和岩石发生相对位移的踪迹，因而它们在形成、发展和空间分布上，都存在有密切的内部联系。

本节着重就一些简单的和典型的基本构造形态进行讨论。

一、水平构造和单斜构造水平构造未经构造变动的沉积岩层，其形成时的原始产状是水平的，先沉积的老岩层在下，后沉积的新岩层在上，称为水平构造。

分布：只是局限于受地壳运动影响轻微的地区。

单斜构造原来水平的岩层，在受到地壳运动的影响后，产状发生变动，当岩层向同一个方向倾斜，形成单斜构造（图1-11）。

分布：单斜构造往往是褶曲的一翼、断层的一盘或者是局部地层不均匀的上升或下降所引起。

（一）岩层产状产状定义：岩层在空间的位置，称为岩层产状。

产状三要素：岩层层面的走向、倾向和倾角（图1-12）。

走向：岩层层面与水平面交线的方位角，称为岩层的走向。

岩层的走向表示岩层在空间延伸的方向。

倾向：垂直走向顺倾斜面向下引出一条直线，此直线在水平面的投影的方位角，称为岩层的倾向。

岩层的倾向，表示岩层在空间的倾斜方向。

倾角：岩层层面与水平面所夹的锐角，称为岩层的倾角。

岩层的倾角表示岩层在空间倾斜角度的大小。

用岩层产状的三个要素，能表达经过构造变动后的构造形态在空间的位置。

（二）岩层产状的测定及表示方法测定方法：岩层产状测量，是地质调查中的一项重要工作，在野外是用地质罗盘直接在岩层的层面上测量的。

测量走向时，使罗盘的长边紧贴层面，将罗盘放平，水准泡居中，读指北针所示的方位角，就是岩层的走向。

测量倾向时，将罗盘的短边紧贴层面，水准泡居中，读指北针所示的方位角，就是岩层的倾向。

2-2 岩层产状与岩层构造

倾角倾斜线与其在水平面上的投影线间的夹角
1、岩层产状三要素
倾斜岩层的产状要素一般是指倾斜岩层的走向、倾向和倾角。
走向
பைடு நூலகம்
倾斜岩层层面与水平面的相交线被称为倾斜岩层的走向线，走向线的方向称为岩层的走向。同一岩层走向有两个值，数值相差180度，如走向北东30度，即南西210 度。
倾向
与走向线垂直，沿岩层倾斜面向下所引的直线称为倾向线，也称最大倾斜线；倾向线在水平面的投影所指的方向称为倾斜岩层的倾向。倾向与走向相差90度。
二、地质构造的类型
虽然在地壳运动作用下，地层形态极其复杂多变，但地质构造可被划归为三种基本类型，一类是倾斜构造，另一类是褶皱构造，第三种是断裂构造。
第二节地质构造
一、岩层产状及其测定方法
走向岩层面与水平面的交线，称走向线。走向线两端所指的方向
产称走向状倾向垂直于走向线沿层面向下所要引的直线，称倾斜线。其在水平面素上的投影线所指方向，称为倾向
器所指的度数即为岩层的倾角
将罗盘仪的短边紧据岩层层面，罗盘北端则指向岩层倾斜方向，调整罗盘位置使水准气泡居中，待磁针静止，读指北针所指的
方位角度数为所测之倾向方位
岩层产状的罗盘测量
➢一、罗盘在公路工程野外工作中的作用：
➢1.罗盘测量——测岩层和节理产状、测公路走向；
➢2.通过操作结果判断岩层和节理产状与公路工程关系。
二.岩层的分类
1．水平岩层岩层的原始产状大部分是水平的。时代越老，
出露位置越低，越新则分布的位置越高。 2.倾斜岩层
倾斜构造是层状岩层中最常见的一种产状，它可以是断层的一盘、褶曲的一翼或岩浆岩体的围岩，也可能是因岩层受到不均匀的上升或下降所引起的。 3．直立岩层

工程地质第一章—褶皱PPT

13
一、褶皱的定义
❖褶皱形成的主要作用
（1）纵弯褶皱作用——地壳水平运动的结果
纵弯褶皱作用是指岩层受到顺层挤压力的作用而发生褶皱。力学上亦称之屈曲。
一般假定岩层在褶皱前处于原始的水平状态，所以，纵弯褶皱作用被认为是地壳水平运动的结果。
纵弯褶皱作用
14
一、褶皱的定义
❖褶皱形成的主要作用
（2）剪切褶皱作用——沿岩层层面滑动的褶皱作用
1.层理因素层理或成层构造使岩石具有不均一性，可以通过层间滑动或层内的
物质塑性流动而弯曲形成褶皱。因此，层理或成层构造是岩石发生褶皱的必要条件。
2.岩层厚度和力学性质因素在同等应力条件下，厚岩层或强岩层易形成平缓开阔的褶皱，薄岩
层或弱岩层易形成紧密的褶皱。
18
一、褶皱的定义
❖影响褶皱形成的主要因素
6
2、岩层产状对隧道稳定性的影响
(a)隧道穿过均质水平岩层 (b)隧道穿过软硬相间的水平岩层
(c)隧道与岩层走向垂直 (d)隧道与岩层走向平行
7

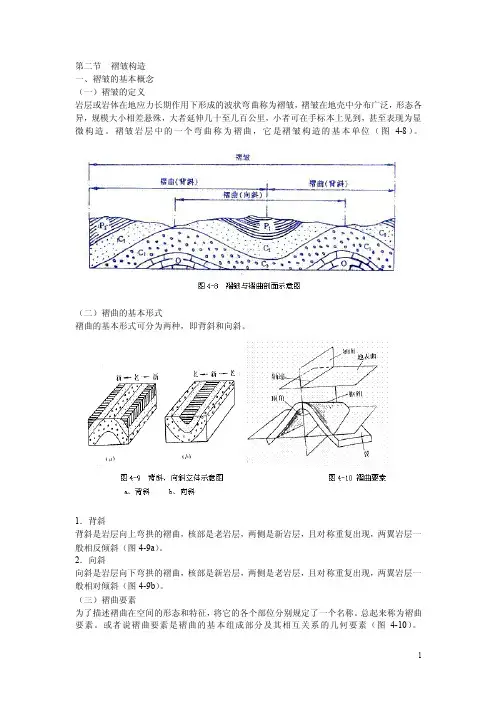

第四节褶皱
一、褶皱的定义二、褶曲三、褶皱构造的野外辨认特征四、褶皱构造对工程建筑物的影响
8
一、褶皱的定义
❖褶皱：指组成地壳的岩层，受构造应力的强烈作用，使岩层形成一系列未丧失其连续性的波状弯曲构造。
20
二、褶曲
（一）褶曲的定义（二）褶曲的形态（三）褶曲的基本类型（四）褶曲的形态要素（五）褶曲的分类（六）褶曲的组合类型
21
二、褶曲
❖（一）褶曲的定义
褶皱构造中任何一个单独的弯曲称为褶曲。褶曲是组成褶皱的基本单元。
22
二、பைடு நூலகம்曲
❖（二）褶曲的形态

岩层及岩层产状

水平岩层、倾斜岩层、水平岩层、倾斜岩层、单斜层产状：岩层在空间的展布状态。 2.2 岩层产状3要素岩层产状3 方位角：地面上，正北方向与某方向的夹角。走向：岩层面与水平面的交线所指的方向。倾向：层面上最大倾斜线在水平面上投影所指的方向。倾角：岩层面与水平面的交角。
象限角法和方位角法?n45?e30?se135?30?岩层产状的图示指在地质图上的表示方法
岩层及岩层产状
主要内容
1 岩层 2 岩层产状 3 岩层产状的测量、记录和表示
1 岩层
1.1 岩层：岩石地层的简称，包括沉积岩、岩浆岩、变质岩。 1.2 地质构造：地壳运动引起的岩层变形和变位，这种变形和变位被保留下来的遗迹。 1.3 地质构造的类型：水平岩层，倾斜岩层，直立岩层，褶皱，断裂。
3 岩层产状的测量、记录和表示岩层产状的测量、
岩层产状的测量：罗盘
岩层产状的测量方法
岩层产状的记录：象限角法和方位角法岩层产状的记录：
N45º N45ºE∠ 30ºSE 30º 135º 135º ∠ 30º 30º
岩层产状的图示
指在地质图上的表示方法。
