建筑施工图绘制的基本知识和步骤
绘制建筑施工图的步骤
绘制建筑施工图的步骤：l.平面轴线的确定开间与进深、有多少开间，有多少跨房间，先要明确。
一般建筑工程设计图纸平面尺寸用毫米（mm）表示。
应标明各层平面的定位轴线并须与其它建筑图的定位轴线一致2.画样体、柱子平面轴线画好以后可画墙体和拄子。
3.画门窗及门窗的定位尺寸，将门窗统一编号，以编制门窗表。
4.画建筑外墙总长轴线总长加轴线外墙的厚度即是有时候轴线就是外墙边线。
通常在建筑的首层平面须标注建筑外围总长尺寸。
5.绘制立面图建筑师一般绘制立面图用1：100或1：200的比例，首先要确定层数。
然后根据余设计方案确定地坪线、绘画墙、门窗，最后加粗轮廓线。
注意加粗地坪线、台阶以及轮廓。
立面图须标注门窗高度、层高及建筑总高尺寸。
6.绘制剖面图根据梁板和柱的受力体系，确定层高、画尺寸线。
注明标高，且应与平、立面图一致。
在平面图上，注明剖切位置，剖切方向及向图索引，在剖面图上注明室外地坪标高，以及室内地面及各层标高。
依次画上去，最后画屋顶。
屋顶是平屋顶还是披屋顶？不管是平屋顶还是坡屋顶，都要在屋顶平面和剖面图上注明找坡方向，坡度，排水沟位置等等。
平、立、剖面画完后。
就是做具体详细的工作。
确定材料、构造尺寸、用什么规格的管道等并绘制大样图。
外墙饰面做法即材料原地颜色是在立面和节点构造大样中注明的。
7.怎样画施工图的节点大样建筑师应该对应平、立、剖面图画檐口节点大样、画墙体、门窗大样，画楼梯、厨厕、阳台等节点大样。
基础大样及落水管位置，电器设备如电冰箱、洗衣机等的设置也宜在建筑的平面或大样图中有所标明。
总之，应在节点构造中注明尺寸、材料、规格和做法。
然后列出门窗表。
值得指出的是，建筑师在做施工图的初始阶段。
甚至于在方案设计阶段就应该与其它各工种沟通，相互提设计条件，不断解决由各工种引发的一些间题，所以说，建筑师既要在建筑施工图的完成过程中起牵头作用，同时也是各工种矛盾的协调者。
在实施工程技术建设中充当矛盾的协调者建筑师在施工建设过程中应注意以下几点：l.定期到工地察看。
建筑施工图的基本知识
1.1.1建筑工程图房屋建筑工程图是工程技术的“语言”，它能够准确地表达建筑物的外形轮廓、尺寸大小、结构构造、装修做法等。
故要求有关施工人员必须熟悉施工图的全部内容。
一套房屋建筑工程图，一般按专业分为建筑施工图、结构施工图、设备施工图（给水排水施工图、采暖通风施工图、电气施工图）三类。
在本实训教材中，将主要介绍房屋建筑施工图的识读，由于在建筑构造教材中已经介绍了建筑平面图、建筑立面图和建筑剖面图的相关知识，在本教材中将不再赘述。
1.1.2建筑施工图内容概要建筑施工图简称“建施”。
主要反映建筑物的规划位置、外形和大小、内外装修、内部布置、细部构造做法及施工要求等。
建筑施工图包括首页（图纸目录、设计总说明、门窗标等材料表等）、总平面图、平面图、立面图、剖面图和详图。
图纸目录包括每张图纸的名称、内容、图号等。
设计总说明包括工程概况（建筑名称、建筑地点、建设单位、建筑占地面积、建筑等级、建筑层数）；设计依据（政府有关批文、建筑面积、造价以及有关地质、水文、气象资料）；设计标准（建筑标准结构、抗震设防烈度、防火等级、采暖通风要求、照明标准）；施工要求（验收规范要求、施工技术及材料的要求，采用新技术、新材料或有特殊要求的做法说明，图纸中不详之处的补充说明。
）1.1.3图纸索引比例比较小的图纸中，有些构造节点表达不清楚时，可以用索引和局部详图来表示。
索引符号和详图符号呈一一对应的方式，即有索引符号，就有详图符号。
1．被索引的详图在同一张图纸内2．被索引的详图不在同一张图纸内3．被索引的详图在标准图中4．被索引的剖视详图在同一张图纸内5．被索引的剖视详图不在同一张图纸内1.1.4图纸中常用的符号和记号1.1.4.1定位轴线定位轴线是用来确定建筑物承重构件位置的基准线。
施工图纸入门基础知识

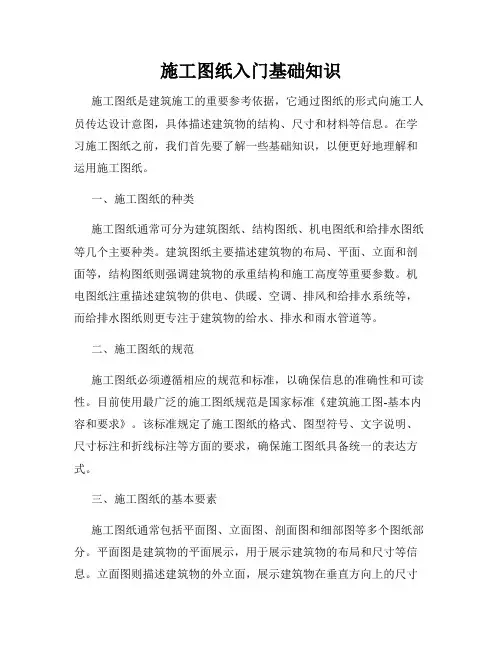

施工图纸入门基础知识施工图纸是建筑施工的重要参考依据，它通过图纸的形式向施工人员传达设计意图，具体描述建筑物的结构、尺寸和材料等信息。
在学习施工图纸之前，我们首先要了解一些基础知识，以便更好地理解和运用施工图纸。
一、施工图纸的种类施工图纸通常可分为建筑图纸、结构图纸、机电图纸和给排水图纸等几个主要种类。
建筑图纸主要描述建筑物的布局、平面、立面和剖面等，结构图纸则强调建筑物的承重结构和施工高度等重要参数。
机电图纸注重描述建筑物的供电、供暖、空调、排风和给排水系统等，而给排水图纸则更专注于建筑物的给水、排水和雨水管道等。
二、施工图纸的规范施工图纸必须遵循相应的规范和标准，以确保信息的准确性和可读性。
目前使用最广泛的施工图纸规范是国家标准《建筑施工图-基本内容和要求》。
该标准规定了施工图纸的格式、图型符号、文字说明、尺寸标注和折线标注等方面的要求，确保施工图纸具备统一的表达方式。
三、施工图纸的基本要素施工图纸通常包括平面图、立面图、剖面图和细部图等多个图纸部分。
平面图是建筑物的平面展示，用于展示建筑物的布局和尺寸等信息。
立面图则描述建筑物的外立面，展示建筑物在垂直方向上的尺寸和形态。
剖面图则以剖面的方式展示建筑物的内部结构、材料以及施工细节。
细部图则更加具体地描述建筑物的局部部分，例如墙角、窗户和门的细节等。
四、施工图纸的图型符号施工图纸使用了大量的图型符号来表示不同的物件和构件。
例如，墙体常用实线表示，门窗则用符号图示，不同材料常用不同的阴影线来表示，以便清晰地表达建筑物的构成和组成。
此外，施工图纸还使用了许多标注符号，如尺寸标注、折线标注和文字标注等，用于准确地描述建筑物的相关尺寸和要求。
五、施工图纸的尺寸标注尺寸标注是施工图纸中至关重要的一部分，它用于描述建筑物的尺寸和比例关系。
尺寸标注一般遵循一套规范，如采用水平尺寸放置于上方，垂直尺寸放置于右侧，以避免尺寸标注的混乱和重叠。
尺寸标注应使用清晰易懂的文字和符号，确保施工人员能够准确理解图纸上的尺寸要求。
建筑施工图的绘制步骤和方法 毕业设计论文
毕业设计（论文）建筑施工图的绘制步骤和方法系部：交通系姓名：专业：城市轨道交通工程技术指导教师：二零一二年六月学生用表指导教师签名：年月日目录摘要 (2)1.1建筑平面图基本概念 (3)1.2内容 (3)1.3实例................................................................................................................4~11第 2 章立面图 . (12)2.1基本知识 (12)2.2图示内容 (12)第 3 章剖面图................................................................ 1错误!未定义书签。
3.1基本知识 ............................................................................. 1错误!未定义书签。
3.2图示内容 ............................................................................. 1错误!未定义书签。
第四章天正软件 .................................................... 1错误!未定义书签。
~22 第五章建筑详图 (21)5.1外墙身详图概念 (22)5.2楼梯详图...................................................................................... 23~305.3楼梯剖面 .................................................................................... 31~39第六章绘制建筑施工图的步骤和方法 (39)第七章建筑施工图画法举例............................................................... 40~41 画施工图心得 ..................................................................................... 41~43 参考文献.. (43)致谢 (43)摘要施工图主要是应用天正软件和CAD软件程序既有二维和三维功能。
1建筑施工图识读与绘制
❖ 两轴线之间的附加轴线，其编号应以分数表示。如 图a、b以分母表示前一轴线的编号，分子表示附加 轴线的编号，编号宜采用阿拉伯数字顺序编写。当 在轴线之前附加轴线时，分母就应用03或0D表示 如图c、d。
两轴线之间的附加轴线
1.1 建筑工程施工图概述
❖ 一个详图适用于几根定位轴线时，应同时注明各有 关轴线的编号，如图所示。
1.1 建筑工程施工图概述
❖ ⑤对称符号 ❖ 如果构配件的图形为对称图形，绘图时可
画对称图形的一般。对称符号由对称线和 两端的两对平行线组成。对称线用细点划 线绘制；平行线用细实线绘制，其长度宜 为6～10mm，每对的间距宜为2～3mm ；对称线垂直平分于两对平行线，两端超 出平行线宜为2～3mm，如图所示。
1.2 建筑施工图识读
图1-2-4标准层平面图
1.2 建筑施工图识读
❖4 顶层平面图图示内容及阅读 ❖ 屋顶平面图主要表示三个内容，如图1-2-5所示 ❖ （1）屋面排水情况。如排水分区，天沟、屋面坡
度、雨水口的位置。 ❖ （2）突出屋面的物体。如图1-2-5所示的上人
孔。对于顶层平面图来说，还可能有烟囱、水箱、 天窗、屋面变形缝、楼梯间等。 ❖ （3）细部做法。比如泛水、天沟、檐口等的做法 可以参照详图和国标。
a.外部尺寸。b.内部尺寸。
❖ ⑤看楼地面标高。
❖ ⑥看门窗的位置、编号和数量。
❖ ⑦看剖面的剖切符号及指北针。
1.2 建筑施工图识读
❖3 标准层平面图及阅读方法
❖ 对于多层建筑物，原则上每层都要画出平面图。但 是，对于平面布局相同的楼层，可以共用一个平面 图表达。这样的平面图称为标准层平面图。
建筑施工图的绘制

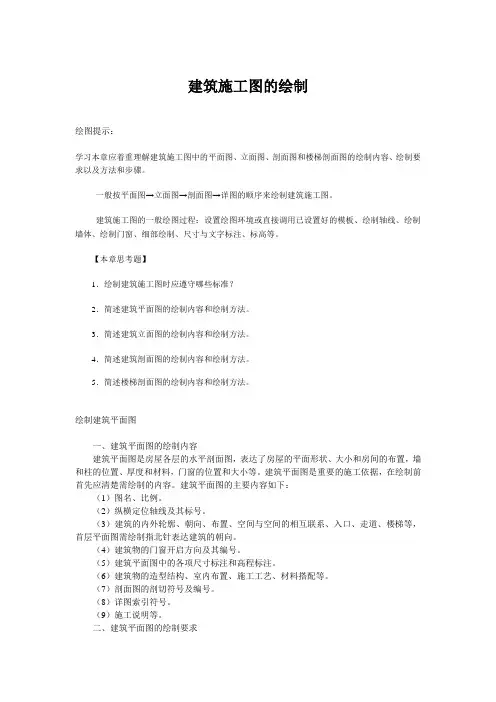

建筑施工图的绘制绘图提示：学习本章应着重理解建筑施工图中的平面图、立面图、剖面图和楼梯剖面图的绘制内容、绘制要求以及方法和步骤。
一般按平面图→立面图→剖面图→详图的顺序来绘制建筑施工图。
建筑施工图的一般绘图过程：设置绘图环境或直接调用已设置好的模板、绘制轴线、绘制墙体、绘制门窗、细部绘制、尺寸与文字标注、标高等。
【本章思考题】1．绘制建筑施工图时应遵守哪些标准？2．简述建筑平面图的绘制内容和绘制方法。
3．简述建筑立面图的绘制内容和绘制方法。
4．简述建筑剖面图的绘制内容和绘制方法。
5．简述楼梯剖面图的绘制内容和绘制方法。
绘制建筑平面图一、建筑平面图的绘制内容建筑平面图是房屋各层的水平剖面图，表达了房屋的平面形状、大小和房间的布置，墙和柱的位置、厚度和材料，门窗的位置和大小等。
建筑平面图是重要的施工依据，在绘制前首先应清楚需绘制的内容。
建筑平面图的主要内容如下：（1）图名、比例。
（2）纵横定位轴线及其标号。
（3）建筑的内外轮廓、朝向、布置、空间与空间的相互联系、入口、走道、楼梯等，首层平面图需绘制指北针表达建筑的朝向。
（4）建筑物的门窗开启方向及其编号。
（5）建筑平面图中的各项尺寸标注和高程标注。
（6）建筑物的造型结构、室内布置、施工工艺、材料搭配等。
（7）剖面图的剖切符号及编号。
（8）详图索引符号。
（9）施工说明等。
二、建筑平面图的绘制要求1. 图纸幅面A3图纸幅面是297×420?mm2，A2图纸幅面是420×594?mm2，A1图纸幅面是594×841?mm2，其图框的尺寸见相关的制图标准。
2. 图名及比例建筑平面图的常用比例是1∶50、1∶100、1∶150、1∶200、1∶300。
图样下方应注写图名，图名下方应绘一条短粗实线，右侧应注写比例，比例字高宜比图名的字高小一号或二号。
3. 图线（1）图线宽度。
图线的基本宽度b可从下列线宽系列中选取：0.18、0.25、0.35、0.5、0.7、1.0、1.4、2.0mm。
建筑CAD课件图文-绘制建筑结构施工图平面图
绘制建筑平面图
操作步骤-文字标注、尺寸标注
二、尺寸标注 1.定义标注样式
绘制建筑平面图
操作步骤-文字标注、尺寸标注
绘制建筑平面图
操作步骤-文字标注、尺寸标注
2. 标注尺寸 先用线性标注标注一个尺寸，然后且连续标注标注同一道的其他尺
寸
绘制建筑平面图
操作步骤-文字标注、尺寸标注
三、轴线编号绘制 画一个直径为800的圆，要轴线的端点处画一长为500的直线，输入
返回
作业
绘制建筑平面图
1、绘制如图所示单层厂房平面图。
返回
240（墙厚），对正为无（轴线为墙体的中心线）。
绘制建筑平面图
操作步骤-绘制墙线
二、修剪汇交处的多余墙线 修剪汇交处的多余墙线有两种方法，一种是使用修改选项卡中的多线，另
一种是先分解所有墙线，再用修剪命令修剪多余部分。此处使用第二种方法。
绘制建筑平面图
操作步骤-绘制柱子
一、绘制构造柱 • 绘制240X240的矩形 • 图案填充 • 镜像对称柱子
轴线序号（文字高度500），用复制命令将其他轴线编号复制出来，再 双击编号文字进行修改。
绘制建筑平面图
操作步骤-制作楼梯间
一、绘制左上角处的楼梯 1.将下端轴线向上偏移120 2.阵列踏步线：13行，行间距280 3.绘制楼梯扶手：梯井宽60，扶手厚60
绘制建筑平面图
操作步骤-制作楼梯间
4.加剖断线 5.画上下行方向线 6.修改成一层楼梯
绘制建筑结构施工图
绘制建筑结构施工图
建筑结构施工图绘制的基础知识 任务一 任务一操作步骤 任务二 任务二操作步骤 作业
绘制建筑结构施工图
建筑结构施工绘制的基础知识
结构施工图的内容 ➢ 结构设计说明：以文字叙述为主，主要说明工程概况、设计的依据、
工程施工图绘制步骤
工程施工图绘制步骤
一、工程资料汇总：
1、搜集资料：包括设计图纸、规划图纸、技术标准、规范及要求等相关资料。
2、对各种资料进行比对分析，并进行分类、汇总整理。
二、平面布置设计：
1、根据设计要求，在平面图上设置标高、建筑结构、设备位置、管线走向、道路等要素。
2、进行图层设置，不同要素按照不同的图层进行绘制，便于后续工序的识别。
3、进行建筑、结构、设备、道路等要素的布置、尺寸测量和勾正。
三、各种专业图纸的绘制：
1、建筑设计图纸绘制：包括平面图、立面图、剖面图、局部放大图、结构图等。
2、结构设计图纸绘制：包括结构平面、柱、梁、板、基础等详图。
3、给排水设计图纸绘制：包括给水、排水、通风、消防等设计图纸。
4、电气设计图纸绘制：包括电气走线图、电气设备布置图、电气接线图等。
四、图纸复核和审核：
1、绘制完成后，根据设计要求进行内部复核。
2、经过内部复核后，提交给上级部门或主管机构进行审核。
五、施工图的输出：
1、将审核通过的图纸进行归档，制作成电子版和纸质版。
2、向施工单位发布施工图，指导施工人员进行施工。
总的来说，工程施工图的绘制是一个复杂的过程，需要设计人员不断地积累经验并提高技
术水平。
只有通过认真细致的工作，才能绘制出符合设计要求的施工图，确保工程的质量
和安全。
在实际工程中，工程施工图还会根据具体的工程需求进行一些特殊的绘制工作。
但总的来说，以上的步骤是绘制工程施工图的核心内容。
通过对这些步骤的认真执行，可以保障工
程施工图的准确性和有效性，确保工程的顺利实施。
谈建筑工程审图要点及绘制建筑施工图的步骤和方法
谈建筑工程审图要点及绘制建筑施工图的步骤和方法谈建筑工程审图要点及绘制建筑施工图的步骤和方法开工之前,需识图、审图,再进行图纸会审工作。
如果有识图、审图经验,掌握一些要点,则事半功倍。
现谈谈本人的识图、审图经验,供参考。
识图、审图的程序是:熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后,首先了解本工程的功能是什么,是车间还是办公楼?是商场还是宿舍?了解功能之后,再联想一些基本尺寸和装修,例如厕所地面一般会贴地砖、作块料墙裙,厕所、阳台楼地面标高一般会低几厘米;车间的尺寸一定满足生产的需要,特别是满足设备安装的需要等等。
最后识读建筑说明,熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,第一道尺寸是细部尺寸,第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸,并留意边轴线是否是墙中心线,广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸,先识建施平面图,再识本层结施平面图,最后识水电空调安装、设备工艺、第二次装修施工图,检查它们是否一致。
熟悉本层平面尺寸后,审查是否满足使用要求,例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时,检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图,这些图有工程立面尺寸信息;建施平面图、结施平面图上,一般也标有本层标高;梁表中,一般有梁表面标高;基础大样图、其它细部大样图,一般也有标高注明。
通过这些施工图,可掌握工程的立面尺寸。
正立面图一般有三道尺寸,第一道是窗台、门窗的高度等细部尺寸,第二道是层高尺寸,并标注有标高,第三道是总高度。
审查方法与审查平面各道尺寸一样,第一道尺寸相加之和是否等于第二道尺寸,第二道尺寸相加之和是否等于第三道尺寸。
绘制建筑施工图的步骤和方法
绘制建筑施工图的步骤和方法
绘制建筑施工图的步骤和方法如下：
1. 收集信息：了解建筑的设计概念和要求，包括建筑平面图、立面图、剖面图、施工技术要求等。
2. 绘制草图：根据收集到的信息，用草图的方式勾勒出建筑的基本形状和布局，并标注主要尺寸和设备位置。
3. 完善设计：逐渐将草图转化为正式的建筑图纸，绘制建筑平面图、立面图、剖面图等，并标注详细的尺寸、材料和施工细节。
4. 校对和审查：对图纸进行校对和审查，确保绘制的图纸准确无误。
5. 生成施工图：将审查通过的建筑图纸转化为施工图，绘制施工平面图、立面图、剖面图等，并添加施工细节、指示箭头、标记等。
6. 标注和图例：在施工图上添加必要的标注和图例，确保施工人员能够理解和按照图纸进行施工。
7. 编制材料清单：根据施工图，编制建筑材料的清单，包括数量、规格和品牌等。
8. 打印和分发：将完成的建筑施工图打印，并按照需要分发给相关的施工人员、监理人员和工程师等。
绘制建筑施工图的方法包括手绘和计算机辅助绘图两种方式。
手绘方法需要用专业的绘图工具如直尺、尺板、曲线板等来完成图纸的绘制。
计算机辅助绘图则使用CAD软件等绘图工具，通过电脑来完成绘制和编辑，具有更高的精度和便捷性。
建筑施工图的绘制需要遵循工程建筑规范和相关的标准，并与设计人员和相关人员进行合作，确保图纸的质量和准确性。
绘制建筑施工图的步骤和方法
绘制建筑施工图的步骤和方法绘制建筑施工图的步骤和方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好。
2．选择适当的比例。
3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。
同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。
4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。
先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。
铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。
建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。
2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。
3）经检查无误后，擦去多余的图线，按规定线型加深。
4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。
在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。
最后，在平面图下方写出图名及比例等。
2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。
1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。
2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。
3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。
4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。
3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。
建筑工程施工图纸入门知识
建筑工程施工图纸入门知识（图文）总结建筑工程图纸识读的入门知识，力求达到以下四个方面能力：1、理解建筑施工图的成图原理和制图标准；2、看懂房屋的组成和各部分的材料、做法，能够看懂一般建筑工程的主要施工图纸；3、能够根据施工图纸进行建筑面积和一般工程量的计算以及常用构件数量的统计；4、能够发现图纸中较明显的错误、遗漏和图样之间相互矛盾的地方。
第一节建筑工程施工图的组成各专业施工图的内容1、总图：建筑场地范围内建筑物的位置、形状和尺寸，道路、绿化及各种室外管线的布置等。
2、建筑专业图：建筑平面图、立面图、剖面图、各种详图及门窗表、材料做法表。
3、结构专业图：基础图、各层顶板的平面、剖面、各种构件详图，构件数量表及设计说明。
4、设备专业图：包括给水、排水、采暖、通风各系统的平面图、轴测图和各种详图。
5、电气专业图：包括照明、动力和弱电的系统图、平面图及详图等。
第二节建筑工程图的成图原理一、投影的概念用一组假想的投射线把物体的形状投到一个平面上，就可以得到一个图形，称为投影法。
二、投影的种类1、中心投影：投影线由一点放射出来投射到物体上，这种作图方法称为中心投影法。
2、平行投影：投影线呈相互平行状投射到物体上，称平行投影。
（1）正投影：使投影线垂直于投影面时，并且使物体的一个面也垂直于投影线。
（2）斜投影：当投影线倾斜于投影面时，所作出的投影。
三、物体的三面正投影图1、三面正投影体系的形成（1）将物体放在三个相互垂直的投影面间；（2）用三组垂直于投影面的投影线作投影；（3）在三个投影面上得到三个正投影图。
2、三面正投影体系的展开（1）正立投影面不动；（2）水平投影面向下转动90°；（3）侧立投影面向右后方转动90°。
3、三面投影图的特性（1）不全面性每个投影图只能反映物体两个方向的尺寸；立面图反映长度和高度；平面图反映长度和宽度；侧面图反映高度和宽度。
（2）“三等关系”长对正：立面图与平面图的长度相等；高平齐：立面图与侧面图的高度相等；宽相等：平面图与侧面图的宽度相等。
施工图绘制步骤
施工图绘制步骤施工图绘制是工程设计的重要环节，也是施工过程的关键依据。
一套完整的施工图包括各种图纸和文件，涵盖了建筑、结构、电气、给排水、暖通等各个专业。
每个专业的施工图绘制都有其特定的步骤和规范，下面将简要介绍几个主要专业的施工图绘制步骤。
建筑专业施工图是整个施工图的基础，主要包括建筑平面图、立面图、剖面图、节点大样图等。
绘制建筑专业施工图的步骤如下：（1）收集原始资料，包括地形、气候、地质等条件，以及业主的需求和预算。
（2）进行方案设计，确定建筑的功能、布局、风格等。
（3）进行初步设计，确定建筑的结构形式、材料选用、构造做法等。
（4）进行施工图设计，详细绘制建筑平面图、立面图、剖面图、节点大样图等，并标注材料、尺寸、做法等详细信息。
结构专业施工图是确定建筑结构形式和构造做法的重要依据，主要包括结构平面图、梁柱节点详图、基础图等。
绘制结构专业施工图的步骤如下：（1）根据建筑专业提供的条件，确定结构形式和材料选用。
（2）进行结构分析和计算，确保结构的安全性和稳定性。
（3）绘制结构平面图、梁柱节点详图、基础图等，标注尺寸、钢筋、混凝土等级等详细信息。
电气专业施工图是确定电气系统和设备布局的重要依据，主要包括电气系统图、平面图、设备布置图等。
绘制电气专业施工图的步骤如下：（1）根据建筑专业提供的条件，确定电气设备和系统的位置和布局。
（2）进行电气系统设计和计算，确保电气系统的安全性和稳定性。
（3）绘制电气系统图、平面图、设备布置图等，标注电缆型号、规格、长度等详细信息。
给排水专业施工图是确定给排水系统和设备布局的重要依据，主要包括给水系统图、排水系统图、平面图等。
绘制给排水专业施工图的步骤如下：（1）根据建筑专业提供的条件，确定给排水设备和系统的位置和布局。
（2）进行给排水系统设计和计算，确保系统的安全性和稳定性。
（3）绘制给水系统图、排水系统图、平面图等，标注管道型号、规格、长度等详细信息。
暖通专业施工图是确定暖通设备和系统布局的重要依据，主要包括暖通系统图、平面图等。
建筑工程施工图的基本知识
一、建筑工程施工图的基本知识（一）概述建筑工程施工图是一种能够准确表达建筑物外形轮廓，大小尺寸，结构形式、构造方法和材料做法的图样，是沟通设计和施工桥梁，工程技术人员要准确完成施工中的各种工序，首要的是要学会看施工图。
1．施工图的分类由于专业分工的不同，施工图一般分为建筑施工图、结构施工图和施备图。
（1）建筑施工图（简称建筑）：主要说明建筑物的总体布局、外部造形、内部布置、细部构造、装饰装修和施工要求等，其图纸主要包括总平面图、建筑平面、建筑立面图、建筑剖面图、建筑详图等。
（2）结构施工图（简称结施）：主要说明建筑的结构设计内容，包括结构造类型、结构的平面布置、构件的形状、大小、材料要求等，其图纸主要有结构平面布置图、构件详图等。
（3）设备施工图（简称设施）：包括给水、排水采暖通风、电气照明等各种施工图，主要有平面布置图、系统图等。
2．施工图的编排顺序一套建筑施工图往往有几十张，甚至几百张，为了便于看图，便于查找，应当把这些图纸按顺序编排。
建筑施工图的一般编排顺序是：图纸目录、施工总说明、建筑施工图、结构施工图、设备施工图等。
各专业的施工图，应按图纸内容的主次关系进行排列。
例如：基本图在前，详图在后；布置图在前，构件图在后；先施工的图在前后施工的图在后等。
（二）施工图的一般表示方法1.建筑制图的表示方法为统一并保证图纸的质量,便于设计和施工,国家对于施工图的表示方法有统一规定.(1)图标及会签标在每张图纸的右下角,都有一个图示,标明工程的名称、图名、图别、图号、设计单位名称等内容。
如果需要查阅某张图纸时，可从图纸的目录中查到所需查阅图纸的图号，然后根据图号查找所需的图纸。
会签标是为各工种的负责人签字用的表格（图1-2），放在图纸的左侧上方的图框线外。
（2）比例和图名在工程制图，对于建筑物，通常要缩小绘制在图纸上。
图纸中图形实物的相对应的线性尺寸之比，称为比例。
比例应由阿拉伯数字来表示。
比值为1的比例称为原值比例，即1：1。
详解施工图纸的绘制步骤与规范要求
详解施工图纸的绘制步骤与规范要求施工图纸是建筑工程中非常重要的一环，它是工程设计的具体表现，直接影响着工程的质量和进度。
因此，绘制施工图纸的步骤和规范要求十分关键。
本文将详解施工图纸的绘制步骤与规范要求，帮助读者更好地理解和掌握这一技术。
首先，施工图纸的绘制步骤可以分为以下几个阶段：方案设计、初步设计、施工图设计和审核修改。
方案设计阶段是整个施工图纸绘制的起点，它包括对建筑结构、布局和功能等方面的初步构想和设计。
在这个阶段，设计师需要与业主充分沟通，了解业主的需求和要求，然后提出设计方案。
初步设计阶段是在方案设计的基础上进行的，它主要是对方案进行细化和完善，包括建筑的形式、结构、材料等方面的详细设计。
在这个阶段，设计师需要考虑到建筑的实际施工情况，进行合理的调整和优化。
施工图设计阶段是在初步设计的基础上进行的，它是施工图纸的最终表现形式。
在这个阶段，设计师需要绘制出具体的平面图、立面图、剖面图等，以及相应的详图和标注。
最后，审核修改阶段是对已完成的施工图纸进行审核和修改，确保其符合相关的规范和标准。
其次，施工图纸的绘制还需要遵守一系列的规范要求。
首先是建筑设计规范，它是施工图纸绘制的基础和依据。
根据国家相关的建筑设计规范，设计师需要确定建筑物的结构类型、荷载标准、安全要求等，以及相应的材料和施工工艺。
其次是施工工艺规范，它是针对具体的施工工艺和方法进行的规范。
设计师需要根据不同的施工工艺，绘制出相应的施工图纸，包括施工工艺流程图、工艺操作图等。
再次是施工图纸的标注规范，它是施工图纸中标注内容的规范和要求。
设计师需要标注出建筑物的尺寸、材料、构件编号等信息，以便施工人员进行施工。
最后是施工图纸的图样规范，它是施工图纸中图样的规范和要求。
设计师需要按照相关的图样规范，绘制出准确、清晰的图样，以便施工人员进行施工。
综上所述，施工图纸的绘制步骤与规范要求是建筑工程中不可忽视的重要环节。
设计师需要在绘制施工图纸的过程中，严格按照规范要求进行，确保图纸的准确性和可读性。

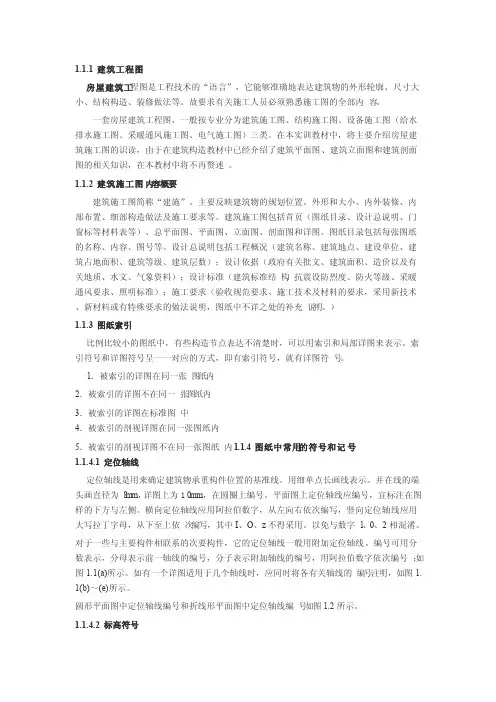

施工图基本知识图解
施工图基本知识图解一、基本知识1、标高1.1绝对标高亦称绝对高程或海拔高度,我国把青岛附近黄海的平均海平面定为绝对标高的零点,全国各地的标高均以此为基准。
1.2标高是把某地点对应的绝对标高定义为±0.000，(如名辉12#楼27.5)也称相对标高。
建筑中一般与一层室内地面对应的绝对标高为±0.000标高。
2、指北针针尖指向是北向，表示图纸上建筑物相对于北向的座向，看图方向一般按上北下南，左西右东的看图方向。
3、定位轴线3.1定位轴线是用以确定主要结构位置的线，如确定建筑的开间或柱距，进深或跨度的线称为定位轴线。
3.2标注在图样的下方与左侧，横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上顺序编写。
拉丁字母的I、O、Z不得用做轴线编号。
因为为了区分1、0、2等数字,只是为了避免不必要的混淆而已,GB/T50001-2001 房屋建筑制图统一标准也规定了的,不能使用。
3.3 附加定位轴线的编号，应以分数形式表示，并应按下列规定编写:两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号。
4、剖视的剖切符号4.1剖切符号分为两种，一种是“剖切视图符号”，一种是“剖面图(又叫断面图)符号”。
剖切视图除了断面，还包括能看见的后面的投影。
剖面图(断面图)仅仅表示断面形状，不画后面还能看见的其他投影像。
4.2 ∟的粗实线符号是剖切视图符号,字母/数字朝哪边,表示向哪边看。
断面剖切符号是一根长细线通过剖切位置，断面剖切符号标示中，标注数字在那边,就朝那边看。
(示例)5、索引符号与详图符号在施工图中,有时会因为比例问题而无法表达清楚某一局部,为方便施工需另画详图.一般用索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。
6、引出线6.1引出线是对图样上某些部位引出做文字说明、尺寸标注和索引详图等用的，以细实线绘制。
6.2文字说明宜注写在横线的上方，也可注写在横线的端部。
