高压电容器的安装与接线方法
高压开关柜的二次接线
二、电压互感器1 功能：（1）将系统高电压变换成100V标准低电压，使测量仪表及继电器的电压线圈制造标准化。
（2）将一次高压回路与二次回路相隔离，从而保证了工作人员和二次设备的安全。
2 技术参数：（1）电压比——一次电压与二次电压的比值（2）误差等级与二次负荷电压互感器的铭牌上所标注的“误差等级”即为电压互感器的准确度等级，通常有——测量级（二次绕组）：0.2级、0.5级、1级、3级保护级（剩余绕组）：3P级、6P级准确度等级的数，就是电压互感器电压比误差限值的百分值，如准确度等级为0.5，则表示电压互感器在额定电压时的电压比误差限值为±0.5%。
准确级次与二次负荷有直接关系，不同误差等级下的负载容量是不同的。
例如JDZX10电压互感器的误差等级及二次负荷见下表：一次侧分别接高压侧A、B、C三相。
可供测量三相线电压，或电压继电器，不能测量相对地电压。
接线简单，可节省一台电压互感器。
序磁通不能在铁心内形成闭合磁路，只能通过空气或油形成磁阻很大的闭合磁路，导致零序电流增加很多，使互感器的线圈发热而烧毁。
所以普通三相三铁心柱式的电压互感器不能用来作绝缘监察用。
作为绝缘监察只能采用三相五柱式的电压互感器，或三台单相电压互感器作Y0y O连接。
5 电压互感器安装和接线时注意的问题（1）针对不同级别的电压互感器，其一次侧的接线，无论对地和相间，其安全距离要符合国标的规定。
（2）安装位置要便于接线检修。
由于各种型号电压互感器的结构不同，同时受到安装位置，电源方向的限止，安装在实际应用中，电压互感器的接线方式里，通常有三种接地点：一次绕组中性点接地；二次绕组的一点接地；互感器铁心接地。
虽然形式上都是接地，但作用却不尽相同。
（1）一次侧接地当电压互感器按V-V方式连接时，显然一次侧是不允许接地的。
因为任何一端接地，都会造成系统一相接地故障。
但当电压互感器由三只单相电压互感器组成星形时，或三相五柱式电压互感器，其一次侧中性点必须接地，其目的是使中性点电位强制为零，当系统发生单相接地故障时，会有零序电流出现，使零序电流引成通路。
指月高压电容补偿控制器说明书
指月高压电容补偿控制器说明书摘要：一、产品简介二、技术参数三、安装与调试四、操作与维护五、故障处理六、注意事项正文：一、产品简介指月高压电容补偿控制器是一款集监控、控制、保护于一体的智能化电容补偿设备。
该控制器适用于高压输电系统中的无功补偿，能有效提高系统的功率因数，降低线路损耗，提高电力系统的稳定性和可靠性。
本文将详细介绍该控制器的技术参数、安装与调试、操作与维护、故障处理及注意事项等内容。
二、技术参数1.输入电压：根据不同型号，可适用于不同电压等级的高压系统。
2.输出电压：根据补偿容量和系统需求进行配置。
3.补偿方式：采用静止无功补偿技术，具有快速响应和高效节能的特点。
4.控制方式：采用先进的模糊控制算法，实现对电容器的精确控制。
5.保护功能：具备过压、过流、短路等保护功能，确保设备安全运行。
三、安装与调试1.安装前，请务必认真阅读产品说明书，了解产品性能和安装要求。
2.安装时，确保电容器和控制器之间的连接正确无误，遵守电气安装规范。
3.调试时，先进行空载试验，检查控制器各项功能是否正常。
然后进行负载试验，调整电容器容量和控制参数，确保系统运行在最佳状态。
四、操作与维护1.操作前，确保人员熟悉控制器的操作方法和安全注意事项。
2.操作时，遵循“一人操作，一人监护”的原则，确保安全。
3.定期对控制器进行维护，检查各部件运行情况，及时更换损坏或老化的元器件。
五、故障处理1.若控制器出现故障，请立即切断电源，确保人员安全。
2.分析故障原因，可自行处理的一般故障，按照说明书进行维修。
严重故障请及时联系厂家或专业维修人员进行处理。
六、注意事项1.控制器应安装在通风、干燥、无腐蚀性气体的环境中，避免阳光直射和雨淋。
2.切勿在控制器上放置重物，避免剧烈震动和撞击。
3.定期检查电缆接头，确保连接牢固、无腐蚀。
4.遇有大风、雷电、暴雨等恶劣天气，应采取相应防护措施，确保设备安全。
通过以上详细介绍，相信大家对指月高压电容补偿控制器有了更深入的了解。
高压并联电容器的接线方式及故障保护措施
高压并联电容器的接线方式及故障保护措施摘要：随着电网规模越来越大，对无功补偿装置的需求量也越来越大，并联电容器是重要的无功补偿装置，经济性以及实用性都很轻，所以当前普遍应用在电网建设中。
要想确保充分发挥并联电容器的重要作用，必须要采取有效的接线方式，而且强化故障保护，减少并联电容器故障出现几率，确保电网供电质量符合有关标准要求。
基于此，本文主要介绍了高压并联电容器的接线方式，而且分析了高压并联电容器的故障保护措施，希望可以为有需要的人提供参考意见。
关键词：高压并联电容器；接线；故障；保护高压并联电容器的接线方式有很多，比如：中性点不接地的单星形以及双星形接线等等，该接线方式能够对故障电流进行有效控制，将降低电容器箱壳爆炸着火出现几率，尽可能将故障的几率控制在最小化，而且防止故障扩大。
此接线方式也可以便于应用不同形式的保护方式。
应该根据接线方式，采取有效的故障保护措施，保证故障保护是非常有效的，减少故障剂量率，而且减少故障的危害。
因此，研究高压并联电容器的接线方式及故障保护措施是非常有必要的，也是至关重要的。
一、高压并联电容器的接线方式选择高压并联电容器接线方式，为了保证接线方式的合理性，必须要认真考虑所有因素，保证选择接线方式的合理性。
比如：结合电容器额定电压以及单台电容器数量等多种因素。
现阶段，普遍应用的接线方式有两种，一种是三角形接线，二是星形接线[1]。
比如：就三角形接线方式来讲，通常适合在小容量电容器组中应用，而且该接线方法重点在工厂企业变电所中押运员。
此接线方式可以将因三倍次谐波电流产生的影响彻底消除。
然而该接线方式也有缺陷，比如：如果电容器组存在全击穿短路的情况，容易造成故障电流能量加大，很有可能造成电容器油箱出现爆裂，带来严重的危害。
就星形接线方式来讲，完全不同于三角形接线方式，在发生相同的情况时，一般来说，故障电流低于额定电流，所以故障电流的能量很小，能够防止事故扩大。
由此不难发现，相对于三角形接线而言，星形接线相当可靠，所以该接线方式应用相当普遍。
高压电容器装置
3~110kV高压并联电容器装置使用说明书浙江能容电力设备有限公司说明本说明书的内容符合GB 50227-2008《并联电容器装置设计规范》和国家及行业其它标准的要求。
目录一、概述 (1)1.用途： (1)2.装置的型号及其意义： (1)3.执行标准 (1)二、使用环境 (1)三、结构简介 (2)四、技术参数和性能 (2)五、装置的保护（用户自定保护装置） (7)六、包装、运输和储存 (7)七、安装 (7)八、运行前的调整和试验 (8)九、运行、巡视和检修 (9)十一、安全规程 (9)十二、备品备件和资料 (10)十三、订货须知 (10)十四、典型电容器装置接线保护方式一次原理图 (11)十五、产品型号及柜体尺寸 (13)一、概述1.用途：ZRTBB 型高压并联电容器装置（以下简称装置），主要用于3~ 110kV ，频率为50Hz 的三相交流电力系统中，用以提高功率因数，调整网络电压，降低线路损耗，改善供电质量，提高供配电设备的使用效率的容性无功补偿装置。
2.装置的型号及其意义：3.执行标准GB 50227 并联电容器装置设计规范GB/T 11024 标称电压1kV 以上交流电力系统用并联电容器 GB 10229 电抗器GB 311.1高压输变电设备的绝缘配合 GB 50060 3～110kV 高压配电装置设计规范 JB/T 7111 高压并联电容器装置 JB/T 5346 串联电抗器DL/T 604 高压并联电容器装置订货技术条件 DL/T 840高压并联电容器使用技术条件其它现行国家标准。
二、使用环境1.装置用于户内或户外；2.安装运行地区的海拔高度不超过2000m （高海拔、特殊地域或地区可商定订做）；3.周围空气温度为-40℃～+45℃（特殊环境可商定）；P:电抗率；H:滤波回路W:户外；户内省略K:开口三角电压保护；C:相电压差动保护；L:中性点不平衡电流保护A:单星形接线；B:双星形接线单台电容器容量，kvar 装置额定容量，kvar 系统电压，kV装置类型，Z:自动投切；L:滤波补偿；X:固定补偿；T:调压跳容补偿并联电容器成套装置公司代号4.空气相对湿度不大于85%（20℃时）；5.无有害气体及蒸汽，无导电性或爆炸性尘埃等；6.安装场所应无剧烈的机械振动和颠簸；7.抗震设防烈度8度。
1000kV特高压串联电容器耐爆能量与接线方式选择浅析
２ 引起 电容器爆破 的原 因
２１ 导 致 电容器 爆破 的 能量 来源 ．
有 大 幅 度 提 高 ， 需 装设 的 串联 电 容器 装 置 的 容 量 所
也 大 幅 提 高 ， 过 串联 电容 器 装 置 的 系统 电流 比较 流
大 ，从 而 带来 了 串联 电容器 装 置 的安 全运 行 问题 ，
电容 器爆破 是 电容 器装 置最 严重 的事故 ．它 不
１ 概 述
特 高 压 及 长 距 离输 电线 路 的投 入运 行 ， 得 串 使
仅使 装置设 备 损坏 ， 严重 时 可能会 导 致火 灾 ， 造成 输
电线 路正 常运行 的 中断 ， 重威 胁 电网 的安 全运 行 。 严
联 电容 器 装 置在 特 高压 系统 的使 用成 为可能 。 由于 特 高 压 比普 通 高 压 及 超 高 压 输 电 线 路 的输 送 容 量
ｅ ｔａ ｒ ｉａｙ ｈ Ｓ ｈ ｔｔ ｅ ｅ ｐｏ ｉｅ ｅ ｅｇ ｓａｌｉ ｏ ａ ｔｆｃｏ ｒ ｙ ｏ ｏ ｓ ｅａｉｎ ｉ ｅ ｘ ｏｄ ｒ ｉ ｒ ｎ Ｏ ｔ ａ ｈ ｘ ｌｓｖ ｎ ｒ ｙ ｉ ！ ｍｐ ｒ ａ ｔｒｗｏ ｈ ｆｃ ｎ ｉ ｒｔ ｎ ｔ ｔ ｎ ｔ ｄ ｏ ｈ ｄ ｓｇ ｆｃ ｐ ｃｔ ｒｂ ｎ ．ｈ ｓｅ ｓ ｙ ｆｏ ｔｅ ｃ ｌｕａｉｎ ｏ ｈ ｘ ｌ ｓｖ ｎ ｒ ｆｗｉ ｎ ｙｔｍ ， ｅ ｉｎ ｏ ａ ａ ｉ ａ ｋＴ ｉ ｓａ ， ｍ ｈ ａｃ ｌｔ ｆｔｅ ｅ ｐ ｏ ｉｅ ｅ ｅｇ ｏ ｒ ｇ ｓ ｓｅ ｏ ｒ ｏ ｙ ｉ
２１ ０ １年第 ４期
河 南 电 力
ｌ０ｋ Ｏ０ Ｖ特高压串联电容器耐爆能量 与接线方式选择浅析
田秋松 ， 张健毅 ， 果 ， 郭 李茹 勤
高压电容器的安装与接线方法

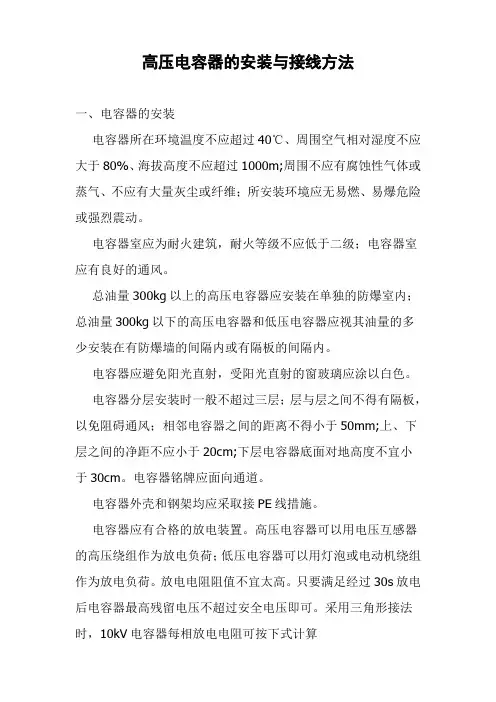

高压电容器的安装与接线方法一、电容器的安装电容器所在环境温度不应超过40℃、周围空气相对湿度不应大于80%、海拔高度不应超过1000m;周围不应有腐蚀性气体或蒸气、不应有大量灰尘或纤维；所安装环境应无易燃、易爆危险或强烈震动。
电容器室应为耐火建筑，耐火等级不应低于二级；电容器室应有良好的通风。
总油量300kg以上的高压电容器应安装在单独的防爆室内；总油量300kg以下的高压电容器和低压电容器应视其油量的多少安装在有防爆墙的间隔内或有隔板的间隔内。
电容器应避免阳光直射，受阳光直射的窗玻璃应涂以白色。
电容器分层安装时一般不超过三层；层与层之间不得有隔板，以免阻碍通风；相邻电容器之间的距离不得小于50mm;上、下层之间的净距不应小于20cm;下层电容器底面对地高度不宜小于30cm。
电容器铭牌应面向通道。
电容器外壳和钢架均应采取接PE线措施。
电容器应有合格的放电装置。
高压电容器可以用电压互感器的高压绕组作为放电负荷；低压电容器可以用灯泡或电动机绕组作为放电负荷。
放电电阻阻值不宜太高。
只要满足经过30s放电后电容器最高残留电压不超过安全电压即可。
采用三角形接法时，10kV电容器每相放电电阻可按下式计算(11-1)式中U-线电压，kV；Q-每相电容器容量，kvar。
经常接入的放电电阻也不宜太小，以节约电能。
放电电阻的比功率损耗（单位电容器容量的功率损耗）不应超过1W/kvar。
高压电容器组和总容量30kvar及以上的低压电容器组，每相应装电流表：总容量60kvar及以上的低压电容器组应装电压表。
二、电容器的接线三相电容器内部为三角形接线。
单相电容器应根据其额定电压和线路的额定电压确定接线方式。
电容器额定电压与线路线电压相符时采用三角形接线。
电容器额定电压与线路相电压相符时采用星形接线。
为了取得良好的补偿效果，应将电容器分成若干组分别接向电容器母线。
每组电容器应能分别控制、保护和放电。
电容器的三种基本接线方式为低压集中补偿、低压分散补偿和高压补偿，如图11-2所示。
高压电容放电方法
高压电容放电方法
高压电容器放电的具体步骤如下:
第一步：
先拔掉电器的电源。
使用20，000欧姆和2瓦特的电阻器，这种接线部件可以在大多数电子商店购买，价格非常便宜。
把电阻探头和电容器的接线端连接起来，给高压电容器放电。
如果电容器有三个端子，请将电阻器与外部端子和中央端子连接，然后与其余外部端子和中央端子连接。
第二步：
将电阻的一端连接到表笔上，另一端连接鳄鱼夹，用绝缘胶带缠绕接头。
鳄鱼夹在地线上，用表笔连接电容器的另一个极，放电时不会有火花。
值得注意的是，如果连续对许多电容进行放电，电阻就会发热，可以选择瓦数稍大的。
第三步：
灯泡放电类似于方法2，可以使用100-200瓦的灯泡。
用60-80W烙铁放电，方法类似。
在日常维护中，我们应该考虑高压电容器的放电。
如果维护过程中放电不彻底，很容易发生触电事故。
电容器运行断电后，建议使用鳄鱼夹放电。
不仅安全，而且没有火花。
选择电阻较大的鳄鱼夹具速度快且好。
当然，电阻较小的也可以放电。
时间稍长，可以分几次放电。
电容的接线方法
电容的接线方法电容是一种常见的电子元件，它在电路中起着储存电荷和调节电压的作用。
在实际应用中，我们需要将电容连接到电路中，而不同的电路和应用场景需要采用不同的接线方法。
接下来，我们将介绍几种常见的电容接线方法及其特点。
首先，最常见的电容接线方法是串联接法。
串联接法指的是将多个电容连接在一条线上，形成一个串联电容组。
这种接线方法可以有效增加电容的总容量，使得电路在储存电荷和调节电压方面具有更大的灵活性。
在实际应用中，串联接法常常用于需要大电容值的电路中，例如电源滤波电路和功率放大电路。
其次，并联接法是另一种常见的电容接线方法。
并联接法指的是将多个电容连接在一起，形成一个并联电容组。
这种接线方法可以有效降低电路的总等效电容，使得电路在高频响应和噪声抑制方面具有更好的性能。
在实际应用中，并联接法常常用于需要低等效电容值的电路中，例如射频前置放大器和信号调理电路。
除了串联接法和并联接法，还有一种常见的电容接线方法是混合接法。
混合接法指的是将串联和并联接法结合起来，根据实际需要将电容连接成不同的组合形式。
这种接线方法可以在一定程度上平衡电路的总等效电容和总容量，使得电路在不同频率下具有更好的性能。
在实际应用中，混合接法常常用于需要兼顾多种性能指标的电路中，例如通用放大器和信号处理电路。
总的来说，电容的接线方法在电路设计和应用中起着至关重要的作用。
选择合适的接线方法可以有效提高电路的性能和稳定性，从而更好地满足实际需求。
在实际应用中，我们需要根据具体的电路要求和性能指标来选择合适的接线方法，从而实现最佳的电路设计效果。
通过以上介绍，我们对电容的接线方法有了更深入的了解。
在实际应用中，我们需要根据具体的电路需求来选择合适的接线方法，从而实现电路的最佳性能和稳定性。
希望本文对您有所帮助，谢谢阅读！。
BAM12√3-500-1W高压并联电容器产品资料
BAM12/√3-500-1W高压并联电容器产品说明一、BAM12/√3-500-1W概述本产品适用于频率50Hz电力系统，提高功率因数用的并联电容器。
主要用于改善交流电力系统的功率因数，降低线路损耗，提高网路末端电压质量，增大变压器的有功输出。
二、使用条件1户内或户外安装使用。
2安装地点海拔高度小于2000m。
3温度类别：－40/D4周围不含对金属有严重腐蚀的气体或蒸汽。
5无强烈机械震动。
6无爆炸和易燃品。
7安装地点的谐波含量应符合国家相关标准的要求，有特殊要求时在合同中注明。
8投切开关应无重击穿三、产品实图四、关于运输储存1电容器必须装在包装箱内才能运输，但在保证连接螺栓不松动，电容器不受较大冲击扭曲的情况下，电容器也可安装在柜体中运输，但必须拆去连接线。
2搬运时电容器应处于直立位置，即套管向上，严禁提拿套管进行搬运。
3电容器要直立存放，存放区应无直接热源，应无腐蚀性气体。
五、验收情况说明1验证铭牌是否与合同相符，外观是否完整，是否有渗漏油现象。
2在有条件时，推荐进行下列试验。
用相对误差不大于3％的测量方法测量电容，应与铭牌相符。
极对壳工频耐压试验时，市价电压为75％出厂试验电压或更低，时间1min。
五、安装1户内使用时应通风良好。
户外安装时，应尽量使电容器的小面朝太阳直射时间较长的方向。
2电容器可安装在构架上，为保证通风良好，每层电容器间距应不小于50mm。
排距应不小于150mm。
电容器底部距地面户内产品应不小于200mm，户外产品应不小于300mm。
装置底部至屋顶净距应不小于1000mm。
3每相有两台以上电容器并联时，电容器各相电容量应尽量搭配平衡，三相容差应不超过1％，每相有两串以上时，应使每串联段的电容尽可能的相等，串段间偏差不大于％。
4电容器的电气连接必须使用软连接，连接应采用两个扳手上下卡紧的办法进行，旋紧扭矩应不大于40N·M。
电容器的布置应使铭牌向外，便于工作人员检查。
10KV电容器(110、35kv站)资料
10kV无功补偿装置技术规范书2008年7月1 总则1.1 本技术协议适用于山西地电股份公司110kV变电站新建工程。
它提出了对该无功补偿设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 需方在本技术协议中提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本协议和工业标准并经鉴定合格的优质产品。
1.3 如果供方没有以书面形式对本技术协议的条文提出异议，则表示供方提供的设备完全符合本技术协议的要求。
如有异议，不管是多么微小，都应以书面形式在投标文件中提交需方。
2技术要求2.1 设备制造应满足下列规范和标准,但并不仅限于此：GB311《高压输变电设备的绝缘配合》GB270《交流高压电器动热稳定试验方法》GB763《交流高压电器在长期工作时的发热》GB5582《高压电力设备外绝缘污秽等级》GB273《变压器、高压电器和套管的接线端子》高压并联电容器装置技术标准----国家电网公司DL/T604—1996 高压并联电容器装置订货技术条件》GB3983．２—89《交流高压并联电容器》DL462—91《高压并联电容器用串联电抗器订货技术条件》以上标准均执行最新版本。
2.2 使用环境条件：2.2.1 户外/户内：户外最高温度： 37℃最低温度： -23.3℃最大风速： 23m/s环境湿度：月平均相对湿度不大于90%，日平均相对湿度不大于95%污秽等级：Ⅲ级海拔高度：≤1000m地震烈度： 7度2. 系统运行条件2.1 系统标称电压 10 kV2.2 最高运行电压 11 kV2.3 额定频率 50 Hz2.4 中性点接地方式非有效接地2.5 电容器组接线方式星形2.6电容器分组数 2X32.7串联电抗器安装位置户外3. 设备主要参数3.1框架式并联电容器基本技术参数：3.1.1 电容器额定电压 11 kV3.1.2 电容器额定容量整组容量 3000+1800 kvar 可在1800、3000、4800三个位置自动投切。
1000kV特高压电容器组双桥差接线原理及运行维护分析
1000kV特高压电容器组双桥差接线原理及运行维护分析作者：黄翔来源：《中国科技纵横》2017年第24期摘要：在1000kV输电系统中，特高压电容器组的接线是非常重要的环节之一，只有选择适合的接线方法，才能充分发挥电容器组的作用。
本文将对1000kV特高压电容器组双桥差接线原理进行分析，探讨双桥差接线方法的优势，并对电容器组的运行维护进行分析，探讨运行维护注意事项。
关键词：电容器；双桥差接线；运行维护中图分类号：TM53 文献标识码：A 文章编号：1671-2064（2017）24-0175-011 引言在l000kV特高压输电系统中，应用的大部分技术都已经达到世界先进水平，110kV双桥差接线并联电容器组就是其中之一。
这种电容器组不仅具有国内最高的电压等级，而且拥有最大的单级容量，在这项技术的开发过程中，解决了大容量的电容器组可能带来的许多问题，并且使电容器组不平衡保护技术达到了世界先进水平。
110kV双桥差接线并联电容器组创新了接线方式，对电容器组的稳定性与运行维护提出了更高的要求。
2 特大容量电容器组接线方法的选择在选择特大容量电容器组接线方法时，需要解决以下问题：电容器内部故障保护方案、不平衡保护方案和对称位置故障保护拒动的解决方案。
2.1 电容器内部故障保护方案电容器一般有三种内部故障保护方案：外熔断器、无熔丝和内熔丝。
外熔断器由于灭弧结构简单、运行稳定性差、寿命短，已在500kV输变电系统的大型电容器组中停止使用。
无熔丝电容器组的内部故障保护依赖于特殊的单台电容器结构和灵敏的不平衡继电保护，而由于单台电容器的额定电压往往要大于20kV，导致整体电容器串联台数少，每串段并联台数大大增加，甚至超过允许的并联台数，也不符合特大容量电容器组的安全要求。
而内熔丝电容器，为了满足内熔丝的开断需求，单台电容器需要更多内部元件并联，对串联段数的要求则更少，进而电容器的额定电压更低，一般为5～6kV。
电容器组电抗器的接线方法与滤波[新版]
![电容器组电抗器的接线方法与滤波[新版]](https://img.taocdn.com/s3/m/759b8659ff4733687e21af45b307e87101f6f8ca.png)
电容器的接线通常分为三角形和星形两种方式。
此外，还有双三角形和双星形之分。
三角形接线的电容器直接承受线间电压，任何一台电容器因故障被击穿时，就形成两相短路，故障电流很大，如果故障不能迅速切除，故障电流和电弧将使绝缘介质分解产生气体，使油箱爆炸，并波及邻近的电容器。
因此这种接线已经很少在10kV系统中使用，只是在380V配电系统中有少量使用。
在高压电力网中，星形接线的电容器组目前在国内外得到广泛应用。
星形接线电容器的极间电压是电网的相电压，绝缘承受的电压较低，电容器的制造设计可以选择较低的工作场强。
当电容器组中有一台电容器因故障击穿短路时，由于其余两健全相的阻抗限制，故障电流将减小到一定范围，并使故障影响减轻。
星形接线的电容器组结构比较简单、清晰，建设费用经济，当应用到更高电压等级时，这种接线更为有利。
星形接线的最大优点是可以选择多种保护方式。
少数电容器故障击穿短路后，单台的保护熔丝可以将故障电容器迅速切除，不致造成电容器爆炸。
由于上述优点，各电压等级的高压电容器组现已普遍采用星形接线。
高压电力系统的电容器组除广泛采用星形接线外，双星形接线也在国内外得到广泛应用。
所谓双星形接线，是将电容器平均分为两个电容相等或相近的星形接线电容器组，并联到电网母线，两组电容器的中性点之间经过一台低变比的电流互感器连接起来。
这种接线可以利用其中性点连接的电流保护装置，当电容器故障击穿切除后，会产生不平衡电流，使保护装置动作将电源断开，这种保护方式简单有效，不受系统电压不平衡或接地故障的影响。
大容量的电容器组，如单台容量较小，每相并联台数较多者可以选择双星形接线。
如电压等级较高，每相串联段数较多，为简化结构布局，宜采用单星形接线。
电容器一次侧接有串联电抗器和并联放电线圈。
放电线圈的作用是将断开电源后的电容器上的电荷迅速、可靠地释放掉。
由于电容器组需要经常进行投入、切除操作，其间隔可能很短，电容器组断开电源后，其电极间储存有大量电荷，不能自行很快消失，在短时间内，其极间有很高的直流电压，待再次合闸送电时，造成电压叠加，将会产生很高的过电压，危及电容器和系统的安全运行。
高压电容器的安全运行
高压电容器高压电容器的用途；高压电容器是电力系统的无功电源之一，是用于提高电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率。
为适应各种电压等级电容器耐压的要求，电容元件可接成串联货并联。
单台三相电容器的电容元件组在外壳内部接成三角形。
在电压为10KV以下的高压电容器内，每个电容元件上都串有一个熔丝，作为电容器的内部短路保护。
高压电容器结构；主要由出线瓷套管，电容元件组和外壳等组成。
高压电容器的安全运行高压电容运行的一班要求：1.电容器应有标出的基本参数等内容的制造厂铭牌2.电容起的金属外壳应有明显的接地标志,其外壳应与金属框架共同接地3.电容器周围环境无易燃易爆危险的,无剧烈冲击和震动4.电容器应有温度测量设备,可在适当的位置安装温度计或贴示温蜡纸;一般情况下,环境温度在±40℃之间时,充矿物油的电容器允许温升势50℃,充硅油的电容器允许温升为55℃.5.电容起应有合格的放电设备; 有些电容器设有放电电阻，当电容器与电网断开后，能够通过放电电阻放电，一般情况下10分钟后电容器残压可降至75V以下。
6.允许过电压,电容起组在正常的运行时,可在1.1倍额定电压下长期运行.对于瞬时过电压,时间较短时根据过电压得时间限定过电压倍数:一般过电压持续1分钟时,可维持1.3倍额定电压;持续5分钟时,可维持1.2倍额定电压.7.允许过电流,电容器组在1.3倍额定电流下长期运行.高压电容器组运行操作注意事项1.正常情况下全变电所停电操作时,应先拉开高压电容器支路的断路器,再拉开其他各支路的断路器;恢复全变电所送电的操作顺序与停电相反,应先合上各支路的断路器,最后合入高压电容器组的断路器.事故情况下,全厂无电后,必须将高压电容器组的支路断路器先断开.2.高压电容器的保护熔断器突然熔断时，在未查明原因之前，不可更换熔体恢复送电。
3.高压电容器禁止在自身带电荷时合闸。
如果电容器本身有存储电荷，将它接入交流电路中，电容器两端所承受的电压就会超过其额定电压。
高压并联电容器装置技术规范
高压并联电容器装置技术规范1总则：本技术规范适用于恒顺站110KV高压并联电容器成套装置。
2装置使用条件：2.1 自然环境条件：安装场所：户内安装。
海拔高度：≤1000m。
最大相对温度：90％（25℃时）。
最高环境温度：+40℃。
最低环境温度：-25℃。
最大日温差：25℃。
地震烈度：8度，地面水平加速度0.25g。
地面垂直加速度0.125g。
污秽等级：Ⅲ级，泄漏比距≥25mm/kv。
2.2系统条件：✓额定电压：110KV。
✓最高运行电压：126KV.✓额定频率：50HZ。
✓系统负荷：24MVA。
✓中性点连接方式：中性点直接有效接地。
3执行标准：✧GB50227-95《并联电容器装置设计规范》✧GB/T11024.1-2001《标称电压1KV以上交流电力系统用并联电容器第1部分：总则—性能、试验和额定值—安全要求—安装导则》。
✧GB/T11024.2-2001《标称电压1KV以上交流电力系统用并联电容器第2部分：耐久性试验》。
✧GB/T11024.3-2001《标称电压1KV以上交流电力系统用并联电容器第3部分：并联电容器和并联电容器组的保护》。
✧GB/T14549-93《电能质量、公用电网谐波》✧GB11032-2000《交流无间隙金属氧化物避雷器》✧GB10229-88《电抗器》。
4技术要求：4.1 分组及补偿要求：补偿装置分为两组，装机容量分别为60MVar和30MVar，配套电抗器电抗率为12％，60MVar固定投入组，30MVar为根据负荷及电压情况调节投切组，实际总补偿容量不超过80MVar。
4.2 保持要求：电容器组主断路器（1TDL）保护装置用西门子7SJ635保护功能有三相一段时限速断。
三相一段定时过流，欠压/过压保护，两段零序过流保护。
两分支电容器不平衡电流保护装置6万容量组选用西门子7SJ635，3万容量组选用美国SEL公司的SEL-351A，提供6路不平衡电流保护。
主断路器1DL和分断路器2DL操作回路装ROB-12提供两个断路桥操作回路，自保持、防跳、压力闭锁等功能及PT切换，开关就地/远方操作。
高压低压配电柜的电容器组安装注意事项有哪些
高压低压配电柜的电容器组安装注意事项有哪些高压低压配电柜的电容器组安装是电力系统中一个重要的环节，它能够提高电能质量，稳定电压，降低谐波干扰等。
然而，在进行电容器组安装时，需要特别注意一些事项，以确保安装过程顺利进行，并且使用安全可靠。
本文将介绍一些高压低压配电柜的电容器组安装的注意事项。
1. 设备选择与电容器组参数匹配在进行电容器组安装之前，首先需要根据实际需求选择合适的设备。
合适的设备应具备匹配的电容值、额定电压和额定频率。
同时，还需要根据电容器组的功能要求，选择合适的单相或三相电容器组。
只有选择合适的设备，才能够保证电容器组在运行中具备稳定的性能。
2. 安装位置选择选择合适的安装位置对于电容器组的正常运行至关重要。
通常情况下，电容器组应该安装在室内，且应远离高温、潮湿、易燃易爆等环境。
同时，需要确保电容器组有足够的空间进行散热，以防止过热引发事故。
另外，还需要确保电容器组安装位置轻松可靠，方便维护人员进行操作。
3. 连接方式与接线材料选择在进行电容器组的安装过程中，需要特别关注连接方式和接线材料的选择。
连接方式应采用可靠的端子接线方式，以减少接触电阻、防止接触不良等问题。
同时，应选择高质量的接线材料，确保其耐压、耐热性能，并注意接线材料的规格与电容器组的额定电流匹配。
4. 绝缘与接地保护在进行电容器组安装之前，应确保电容器组的绝缘性能符合规定要求。
对于高压电容器组的安装，尤其需要注意其绝缘对地的保护。
应注意使用合格的绝缘材料进行绝缘操作，并对电容器组的接地进行可靠的保护。
5. 平衡与调整电容器组安装完毕后，需要进行平衡与调整工作。
平衡操作主要是对电容器组的电压进行均衡调整，保证各个电容器的电压分布均匀。
调整操作则是根据实际情况，对电容器组进行有针对性的调整，以确保其在运行中的性能处于最佳状态。
6. 安全操作与维护安装完毕后，应定期对电容器组进行维护和检查，确保其正常运行。
在操作过程中，维护人员应具备相关的安全操作知识，并且穿戴好必要的安全防护设备。
论电容器安装运行中存在的问题及处理方法
论电容器安装运行中存在的问题及处理方法电力电容设备在电力体系中主要使用功能是无功补偿或者移相，在各个级别的配电所里面都大量的装置着此设备，其正确的装置以及正常的工作对确保电力体系的供电品质和利益起着重要的作用。
文章重点讲诉了电力电容设备在装置和工作时应该留意的问题以及相应的解决措施。
标签：电力；电容器；安装1 电力电容器安装应注意事项1.1 装置电容设备的时候，每个电容设备的接线适合分别选择软线和母线链接，不能使用硬母线链接，可以预防因为装置应力对电容设备套管产生不良的影响，导致因为密封性不好而造成的漏油问题。
1.2 只要电容器回路里有一点阻碍，都会引起电容器的高频震荡电弧，导致电容器工作的电场变大与温度升高，使得寿命变短。
所以就必须注意安装时的回路与地线的安全接触。
1.3 电压低的电容器可在串联后在高压中使用，使用加装等于电压等级的绝缘子作为外壳在接地使用，这样就可以达到标准的绝缘效果。
1.4 电容器经星形连接后，用于高一级额定电压，且系中性点不接地时，电容器的外壳应对地绝缘。
1.5 使用电容器以前，需要对电容器进行电容量平均分配，其中的偏差要小于用量的百分之五。
如果有继电保护设备就必须使其运行中的平衡电流的误差小于继电保护原有的电流要求。
1.6 对有的电容设备补偿接线有以下两点要求：一感应电机的启动方式是直接启动的或者经过变阻设备启动的，电动机的出现端子可以和其提升功率因数的电容直接连接，两种设备之间不需要安置开关或者熔断设备；二、感应电动机的启动方式是选用星-三角设备的，最好使用三台单相电容设备，电容设备的两两连接采用并联方式，而且电容设备的接线方式要和绕组的接线方式一样。
1.7 对分组补偿低压电容器，应该连接在低压分组母线电源开关的外侧，以防止分组母线开关断开时产生的自激磁现象。
1.8 集中补偿的低压电容器组，应专设开关并装在线路总开关的外侧，而不要装在低压母线上。
2 电力电容器运行中应注意事项2.1 环境温度电容设备周围的温度环境不能太高，也不能太低。
如何正确连接和使用可变电容器
如何正确连接和使用可变电容器可变电容器是一种能够调节电容值的电子元件，通常用于电路中的频率调节、滤波、调谐等应用。
正确连接和使用可变电容器能够确保电路的稳定性和性能表现。
本文将对如何正确连接和使用可变电容器进行详细介绍。
一、可变电容器的连接方式可变电容器通常有三个引脚，分别标注为1、2和3。
正确连接可变电容器需要将其引脚与其他电路元件连接起来，具体连接方式有以下几种：1. 并联连接：将可变电容器的1和2号引脚与其他电容器、电感器等元件的相应引脚并联连接。
这种连接方式常用于调节电路的频率特性，以满足不同的应用需求。
2. 串联连接：将可变电容器的1号引脚与其他电容器、电感器等元件的相应引脚串联连接，并将2号引脚与电路的共地引脚连接。
这种连接方式常用于调节电路的谐振频率，以实现精确的频率调谐。
3. 电位器连接：将可变电容器的1号引脚与电位器的中间引脚连接，将2号引脚与电路的共地引脚连接，将3号引脚与电位器的两个端口引脚连接。
通过旋转电位器，可以改变可变电容器的电容值，实现对电路性能的调节。
二、使用可变电容器的注意事项正确使用可变电容器需要注意以下几个方面：1. 电容器的安装位置：可变电容器应尽量避免安装在高温、高湿度或强磁场的环境中，以免影响电容器的性能和寿命。
同时，应注意避开其他高频或高压的电路元件，防止互相干扰。
2. 电容器的调节方法：在连接电路中，应根据具体需求调节可变电容器的电容值。
可以通过旋转电位器、改变外部电压等方式进行调节。
在调节过程中，应缓慢而稳定地进行，以避免瞬时过载或损坏。
3. 防止电容器过压：在使用可变电容器时，应注意避免其电压超出额定范围。
一旦电容器的电压过高，可能导致电容器击穿和烧毁。
因此，在设计电路时，应确保电容器能够承受的最大电压不会被超过。
4. 防止电容器电流过大：在电容器连接电路时，应根据电容器的额定电流选择适当的保险丝或限流电阻，以避免电流过大引发故障或损坏。
5. 隔直联交：在一些特定的电路应用中，可变电容器需要与直流电信号或电源隔离。
高压低压配电柜的电容器组的选型与安装指南
高压低压配电柜的电容器组的选型与安装指南一、引言高压低压配电柜中的电容器组在电力系统中起到了重要的作用，用于补偿无功功率以提高电力系统的功率因数和电能效率。
然而，电容器组的选型与安装是一项复杂的任务，需要充分考虑系统参数、环境要求以及使用需求。
本文将介绍高压低压配电柜电容器组的选型与安装指南，以帮助读者更好地了解该过程。
二、电容器组的选型1. 系统参数分析在选型过程中，首先需要对电力系统的参数进行分析。
包括电流、电压、频率、功率因数等。
这些参数将直接影响到电容器组的电容量和额定电压的选择。
2. 电容器组的电容量选择电容器组的电容量应根据电力系统的负荷需求和无功功率的补偿要求进行选择。
一般来说，电容器组的总电容量应能够满足系统的无功功率的补偿需求，同时考虑其余载波损耗和系统运行的稳定性。
3. 电容器组的额定电压选择电容器组的额定电压应根据配电柜或电力系统的额定电压进行选择，并需要考虑系统中的过电压和过电流的风险因素。
额定电压的选择应合理，不过低导致性能不稳定，不过高导致成本增加。
三、电容器组的安装指南1. 安装环境要求电容器组的安装环境要求干燥、通风良好，并能够承受额定电压和额定电流。
应避免安装在高温、潮湿或有较强电磁干扰的环境中。
2. 安装位置选择电容器组应安装在配电柜内部的合适位置，以便于维护和散热。
在安装过程中，应保持足够的安全距离，防止与其他元器件或设备接触。
3. 连接线路的选择连接电容器组的线路应根据系统的额定电流和额定电压进行选择，并应符合相关的电气安全标准。
线路的选择应考虑其耐电压能力、散热能力以及操作便利性。
4. 安装注意事项电容器组的安装过程中需要注意以下事项：a. 安装前检查电容器组的外观是否完好无损，是否存在损坏或变形现象。
b. 确保连接线路的接触良好，使用合适的接线端子并正确固定。
c. 定期检查电容器组的状态，确保散热良好并进行维护保养。
d. 注意安装位置的防护，防止外力碰撞和不良环境因素的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压电容器的安装与接线方法
一、电容器的安装
电容器所在环境温度不应超过40℃、周围空气相对湿度不应大于80%、海拔高度不应超过1000m;周围不应有腐蚀性气体或蒸气、不应有大量灰尘或纤维；所安装环境应无易燃、易爆危险或强烈震动。
电容器室应为耐火建筑，耐火等级不应低于二级；电容器室应有良好的通风。
总油量300kg以上的高压电容器应安装在单独的防爆室内；总油量300kg以下的高压电容器和低压电容器应视其油量的多少安装在有防爆墙的间隔内或有隔板的间隔内。
电容器应避免阳光直射，受阳光直射的窗玻璃应涂以白色。
电容器分层安装时一般不超过三层；层与层之间不得有隔板，以免阻碍通风；相邻电容器之间的距离不得小于50mm;上、下层之间的净距不应小于20cm;下层电容器底面对地高度不宜小
于30cm。
电容器铭牌应面向通道。
电容器外壳和钢架均应采取接PE线措施。
电容器应有合格的放电装置。
高压电容器可以用电压互感器的高压绕组作为放电负荷；低压电容器可以用灯泡或电动机绕组作为放电负荷。
放电电阻阻值不宜太高。
只要满足经过30s放电后电容器最高残留电压不超过安全电压即可。
采用三角形接法时，10kV电容器每相放电电阻可按下式计算
(11-1)
式中U-线电压，kV；
Q-每相电容器容量，kvar。
经常接入的放电电阻也不宜太小，以节约电能。
放电电阻的比功率损耗（单位电容器容量的功率损耗）不应超过1W/kvar。
高压电容器组和总容量30kvar及以上的低压电容器组，每相应装电流表：总容量60kvar及以上的低压电容器组应装电压表。
二、电容器的接线
三相电容器内部为三角形接线。
单相电容器应根据其额定电压和线路的额定电压确定接线方式。
电容器额定电压与线路线电压相符时采用三角形接线。
电容器额定电压与线路相电压相符时采用星形接线。
为了取得良好的补偿效果，应将电容器分成若干组分别接向电容器母线。
每组电容器应能分别控制、保护和放电。
电容器的三种基本接线方式为低压集中补偿、低压分散补偿和高压补偿，如图11-2所示。
图11-2 电容器接线
(a)低压集中补偿：(b)低压分散补偿；(c)高压补偿。
