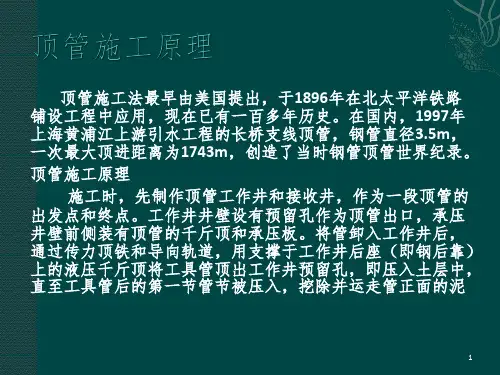

顶管法施工PPT演示课件
（a）企口形管及其接口
（b）“q”形橡胶止水圈
12
6.钢管顶管的接口形式
钢管是用一定厚度的钢板先卷成圆筒，再焊成竹节， 钢管两管节之间采用焊接连接，其整体性好，不易产生渗漏 水。为保证焊接牢靠，将管节端口按一定角度坡口后再焊接。 常用的接口形式有两种：单边V型坡口；K型坡口。单边V型 坡口适用于人员无法进入的小口径管，采用单边坡口和单面 焊接；K型坡口双面成型的焊接工艺，即管内外均需焊接， 适用于口径较大的管道中。
9
3.增设中继环 为了适应长距离顶进管道的需要，研制了中继环（又
称中继间、中间站）。即在管道顶进的中途设置辅助千斤顶， 靠辅助千斤顶提供的动力继续顶进管段，延长顶管的顶进长 度，满足敷设长距离管道的需要。
采用中继环时，管道沿全长分成若干段，在段与段之 间设置中继环。中继环是一个由钢材制成的圆环，内壁上设 置有一定数量的短行程千斤顶，产生的推顶力可用于推进中 继环前方的管道。
主要有导轨、千斤顶、油泵、顶铁等。
6
1.工作坑布置 （工作坑或基坑），按其作用分为顶进井（始发井）
和接收井两种。顶进井是安放所有顶进设备的场所，也是顶 管掘进机的始发场所，是承受主顶油缸推力的反作用力的构 筑物，供工具管出洞、下管节、挖掘土砂的运出、材料设备 的吊装、操纵人员的上下等使用。在顶进井内，布置主顶千 斤顶、顶铁、基坑导轨、洞口止水圈以及照明装置和井内排 水设备等。在顶进井的地面上，布置行车或其他类型的起吊 运输设备。接收井是接收顶管机或工具管的场所，与工作井 相比，接收井布置比较简单。
中继环示意图
10
4.管节接缝的防水 钢筋混凝土管节的接口有平口、企口和承口三
类型。管节类型不同，止水方式也不同。 （1）平口管接口及止水平口管用“T”形钢套环接口，把两 只管子连接在一起，在混凝土管和钢套环中间安装有2根齿 形橡胶圈止水。
顶管施工详解课件
顶管施工
1
目标井
工作坑 不需要开挖面层，能穿越地面构筑 物和地下管线及公路、铁路、河流
2
开 槽 施 工
顶 管 施 工
3
顶管施工
• 为减少对交通的干扰和避免大开挖，大口径管 节在埋深大于3m时，可采用顶管法埋设。
• 顶管操作在工作坑内进行。工作坑位于检查井 位置。管节下到坑内，用液压千斤顶顶入土壤。 管节前有“机头”导进，千斤顶后有后座支撑。 接口在顶进操作中完成，水密性较好，竣工后 不作水压试验。
39
在地下水位接近地面的城镇，其排水管道在敷 设施工时，常需降低地下水位。
适用条件
地下水位高，水量大，土质为 粉性和沙性土，易出现流沙时
井点
概念 组成
一组口径50mm左右、深8m 左右的管井
井点管、集水总管、抽水设 备（真空泵和水射泵系统）
轻型井点 分类
喷射井点 40
井点现场图
41
一、真空泵抽水系统
4
顶为减少对交通的干扰和避免大开挖，大口径圆形 管节在埋深大于3m时，可采用顶管法埋设。
一、机头
概念
机头也可以叫导头或工作管，主要作用是挖 掘管节前的土壤，顶管时把管节导入设计位 置，起到定向纠偏和埋设管节的作用
功能 校正挖土方向，挖土，防止管节前土壤坍塌
7
构造
与松土运送方法也有关。松土运送有机械法 （带式输送机、螺旋输送机）和水力法（水 力泥浆管）两种。
43
三、井点布置形式及要求
井点降水常用于开槽埋管。井点的布置沿管槽排列 成行，用总管连接，总管又连通井点的抽水设备。
轻型井点 布置分类
单排线状 双排线状
环状
44
1、井点布置形式
单排线状井点
1
目标井
工作坑 不需要开挖面层，能穿越地面构筑 物和地下管线及公路、铁路、河流
2
开 槽 施 工
顶 管 施 工
3
顶管施工
• 为减少对交通的干扰和避免大开挖，大口径管 节在埋深大于3m时，可采用顶管法埋设。
• 顶管操作在工作坑内进行。工作坑位于检查井 位置。管节下到坑内，用液压千斤顶顶入土壤。 管节前有“机头”导进，千斤顶后有后座支撑。 接口在顶进操作中完成，水密性较好，竣工后 不作水压试验。
39
在地下水位接近地面的城镇，其排水管道在敷 设施工时，常需降低地下水位。
适用条件
地下水位高，水量大，土质为 粉性和沙性土，易出现流沙时
井点
概念 组成
一组口径50mm左右、深8m 左右的管井
井点管、集水总管、抽水设 备（真空泵和水射泵系统）
轻型井点 分类
喷射井点 40
井点现场图
41
一、真空泵抽水系统
4
顶为减少对交通的干扰和避免大开挖，大口径圆形 管节在埋深大于3m时，可采用顶管法埋设。
一、机头
概念
机头也可以叫导头或工作管，主要作用是挖 掘管节前的土壤，顶管时把管节导入设计位 置，起到定向纠偏和埋设管节的作用
功能 校正挖土方向，挖土，防止管节前土壤坍塌
7
构造
与松土运送方法也有关。松土运送有机械法 （带式输送机、螺旋输送机）和水力法（水 力泥浆管）两种。
43
三、井点布置形式及要求
井点降水常用于开槽埋管。井点的布置沿管槽排列 成行，用总管连接，总管又连通井点的抽水设备。
轻型井点 布置分类
单排线状 双排线状
环状
44
1、井点布置形式
单排线状井点
顶管施工要点课件
顶管施工中的泥浆处理与排放
泥浆处理
在顶进过程中，对从土层中带出的泥浆进行分离、沉淀、压 滤等处理，去除泥浆中的大颗粒和多余水分，使泥浆满足回 注或排放要求。
泥浆排放
将处理后的泥浆排放到指定的排放地点，避免对环境造成污 染。同时，在排放过程中应注意控制排放量和排放速度，避 免对周围土层造成不良影响。
顶管施工验收标准与程序
验收标准
依据相关规范和设计要求，制定 明确的验收标准，如允许偏差、
性能指标等。
验收程序
按照规定的程序进行验收，包括 申请、审核、现场检测、出具报
告等步骤。
验收资料
确保提供完整的验收资料，包括 施工记录、检测报告、合格证明
等。
质量问题的处理与预防措施
质量问题处理
针对检测中发现的质量问题，制定相应的处理措 施，如返工、加固、更换等。
顶管施工的原理
顶管施工的基本原理是利用主顶 油缸或中继站油缸的推力，将管
道顶入土中。
在顶进过程中，顶管机将切削下 来的土屑排出，并使用注浆管注
浆，以防止地面沉降和渗水。
顶管施工能够实现长距离顶进， 精度高，对周围环境影响小。
顶管施工的分类
1. 泥水平衡顶管
利用泥水压力来平衡土压力和 地下水压力，适用于软土和粘
在施工过程中密切关注可能出现的紧急情况，及时采取 措施进行处置，确保人员和财产安全。
感谢您的观看
THANKS
方案评审
组织专家对施工方案进行 评审，确保方案的科学性 和可行性。
方案修改与完善
根据评审意见对施工方案 进行修改和完善，提高方 案的合理性和可操作性。
施工设备的选择与调试
设备选型
根据施工需要，选择合适的顶管 施工设备，如顶管机、泥浆泵等
顶管施工要点课件
某高速公路排水管道顶管施工案例
案例概述
为解决某高速公路排水问题，需建设一条排水 管道。由于高速公路车流量大，不宜开挖施工
，因此采用顶管施工法。
01
02
安全防护
在高速公路下方施工时，需采取有效的安全 防护措施，确保车辆和人员安全。
顶进控制
根据管道埋深和长度，合理控制顶进 速度和压力，防止出现偏差和塌方。
顶进前的检查与准备
施工区域调查
了解施工区域的地下管线、障碍物等 情况，以便采取相应措施。
施工组织设计
根据工程要求和现场条件，制定详细 的施工组织设计，明确施工工艺、安 全措施等。
顶进过程中的监控与调整
监控
对顶进过程中的各项参数进行实时监测，如顶力、位移、沉降等，确保施工安 全和质量。
调整
根据监测数据及时调整施工参数，如顶进速度、出土量等，以保持顶进过程的 稳定。
建立有效的沟通机制，确保施工过程 中各岗位人员能够及时沟通协作。
对施工人员进行技术培训和安全教育 ，确保他们能够熟练掌握顶管施工工 艺和安全操作规程。
03
顶管施工过程
顶管机的安装与调试
顶管机安装
根据施工要求和现场条件，合理 选择顶管机的型号和规格，并进 行安装。
调试与试运行
对顶管机进行全面检查和调试， 确保
• 顶管施工概述 • 顶管施工前的准备 • 顶管施工过程 • 顶管施工中的常见问题及处理方法 • 安全注意事项 • 顶管施工案例分析
01
顶管施工概述
顶管施工的定义
01
顶管施工是一种非开挖的管道埋 设施工技术，利用顶进设备将管 道按照设计要求顶入土层中，实 现管道铺设的目的。
管道轴线偏差问题
总结词
顶管施工图片(整理)课件
顶进操作
启动顶管机，将管道按照设计要求顶 进。
实时监测
对顶进过程中的各项参数进行实时监 测，确保顶进顺利进行。
异常处理
遇到顶进阻力过大或偏差问题时，及 时采取措施进行处理。
顶管机拆卸
设备停机
完成管道顶进后，将顶管机停机。
拆除连接
断开顶管机与管道的连接，为拆卸做好准 备。
分步拆卸
清理现场
按照顶管机的拆卸顺序，逐步进行拆卸。
顶管施工图片(整理)课 件
contents
目录
• 顶管施工概述 • 顶管施工流程图解 • 顶管施工常见问题及解决方案 • 顶管施工案例分析
01
顶管施工概述
顶管施工的定义
01
顶管施工是一种非开挖的管道埋 设施工技术，利用顶进设备将管 道按照设计要求顶入土层中，实 现管道铺设和更换的目的。
02
顶管施工不需要开挖地面，可以 穿越公路、铁路、河流、湖泊等 障碍物，具有较高的施工效率和 较低的施工成本。
设备检查
对所有施工设备进行全面检查 ，确保设备正常运转。
人员配置
根据工程需求，合理配置施工 人员，并进行安全培训。
材料准备
提前准备好所需材料，确保施 工进度不受影响。
测量放样
确定基准点
根据设计图纸，确定施工基准 点。
高程测量
对施工区域进行高程测量，确 保顶管深度符合设计要求。
定位放样
使用全站仪等测量设备，对管 道位置进行精确放样。
管道轴线偏差问题
总结词
管道轴线偏差问题是指顶管施工过程中，管道轴线与设计轴线不一致的情况。
详细描述
管道轴线偏差会导致管道铺设质量下降，严重时甚至需要返工。造成管道轴线 偏差的原因可能是多种多样的，如地质条件变化、施工设备故障、操作失误等 。
顶管施工图解
对于顶管施工你了解多少？
顶管——-顶管法是借助顶推设备将工具管或掘进机从工作坑（始发井）内穿过土层一直推到接收坑（到达井）内，依靠安装在管道头部的钻掘系统不断地切削土屑,由出土系统将切削的土屑排出，边顶进,边切削，边输送，将管道逐段向前铺设，与此同时,把紧随工具管或掘进机后的管道埋设在两坑之间的一种非开挖施工技术.在顶进的过程中通过激光导向系统纠偏来调节铺管方向.
工作原理
顶管施工是继盾构施工之后而发展起来的一种地下管道施工方法,它不需要开挖面层，并且能够穿越公路、铁道、河川、地面建筑物、地下构筑物以及各种地下管线等.顶管施工借助于主顶油缸及管道间中继间等的推力,把工具管或掘进机从工作井内穿过土层一直推到接收井内吊起。
与此同时，也就把紧随工具管或掘进机后的管道埋设在两井之间，以期实现非开挖敷设地下管道的施工方法.
特点：
1、非开挖技术不开挖地面，故而被铺设管道的上部土层未经扰动，管道的管节端不易产生段差变形，其管道寿命亦大于开挖法埋管。
2、采用房下非开挖技术能节约一大笔征地拆迁费用，减少动迁用房，缩短管线长度，有很大经济和社会效益。
3、施工时产生的噪音及振动很小，不扰民.
4、在现有道路下进行管线铺设时，不影响交通。
在顶管施工中最为流行的有三种平衡理论：
气压平衡、泥水平衡和土压平衡理论。
顶管施工最突出的特点就是适应性问题。
针对不同的地质情况、施工条件和设计要求，选用与之适应的顶管施工方式，如何正确地选择顶管机和配套辅助设备，对于顶管施工来说将是非常关键的。
顶管课件(含规范讲解)
安全交底
施工前应对顶管施工人员 进行安全交底，明确安全 注意事项和应急措施。
顶管施工安全事故的预防与处理
预防措施
事故报告
采取多种措施预防顶管施工安全事故 的发生，如加强现场安全管理、定期 检查设备等。
发生顶管施工安全事故后，应立即报 告相关部门，并按照应急预案进行处 置。
应急处理
建立顶管施工安全事故应急处理机制， 制定应急预案，配备必要的应急救援 设备和人员。
在顶进过程中，遇到了建筑 物基础下方的软土层。为解 决这一问题，采取了地基加 固、调整顶进力的技术措施 ，确保顶管机顺利穿越软土 层。
该案例展示了顶管施工在建 筑物下方地下通道建设中的 优势，有效降低了对建筑物 基础的影响，提高了施工效 率。
THANKS
感谢观看
A
B
C
D
交付使用
将验收合格的顶管设施交付使用，同时向 使用单位提供必要的技术支持和培训。
清理现场
完成验收后，清理施工现场，将临时设施 拆除，恢复场地原貌。
03
顶管施工安全规范
顶管施工现场安全规定
01
02
03
现场布置
施工现场应设置明显的安 全警示标志，并保持通道 畅通，禁止非施工人员进 入。
安全设施
案例概述
施工流程
难点与解决方案
案例总结
某高速公路需穿越一条河流， 为确保不影响河道的通航和生 态环境，决定采用顶管施工法 穿越河道。
根据河道的地质勘察结果，设 计顶管施工方案。选择合适的 顶管机，按照设计要求进行顶 进施工。在施工过程中，需采 取防水措施，确保河道的水质 不受影响。
在顶进过程中，遇到了河床下 坚硬的岩石层。为解决这一问 题，采取了破碎岩石、调整顶 进力的技术措施，确保顶管机 顺利穿越河道。
《顶管施工流程》课件
调查地质条件
了解周边环境
了解施工区域周边建筑物、交通等情 况，以便采取相应措施减少施工对周 边环境的影响。
勘查土壤类型、地下水位、地质构造 等信息，评估施工难度和安全性。
施工方案设计
01
02
03
确定顶管施工参数
根据现场勘查结果，确定 顶管直径、长度、顶进速 度等参数，制定合理的施 工计划。
设计顶管施工路线
5. 注浆加固
为防止顶进过程中出现沉降，需对 管道周围进行注浆加固。
某城市污水管道顶管施工案例
6. 回填与恢复
顶管施工完成后，对管道上方进行回填，恢复原地貌。
案例总结
该案例中，顶管施工法的应用有效减少了施工对城市交通和居民的影响，确保了工程的顺利实施。
某高速公路顶管穿越河流案例
案例概述
01
某高速公路需穿越一条河流，为确保行车安全和河流生态不受
6. 检测与试压
对整个管道系统进行检测和试压，确保输水安全。
案例总结
该案例中，顶管施工法的应用克服了复杂地形和地质条件的困难，高效完成了大型输水管道的建设任务。
THANKS
感谢您的观看
记录
对监测数据进行记录和分析，为施工 提供数据支持，确保施工质量和安全 。
Part
04
顶管施工常见问题及解决方案
顶管施工中的偏差控制
偏差产生原因
施工测量误差、顶进轴线与设计轴线偏差、顶进设备故障、地质条件突变等。
偏差控制方法
加强施工测量控制，定期校核测量仪器；加强顶进轴线的监测，及时纠正偏差 ；加强顶进设备维护保养，减少设备故障；加强地质勘查，提前预判和应对地 质条件突变。
根据地形、地质条件和施 工要求，设计合理的顶管 施工路线，确保施工安全 和效率。
顶管施工全面详解讲义(图文丰富共145页)
2.4 顶管施工基本原理
泥水平衡顶管施工示意图
忠信厚德 义利共生
三、顶管施工分类
3.1 人工手掘式顶管施工常用的施工方法： 敞开式、半敞开式、格栅式、挤压式、气压法式。
3.2 机械式顶管施工常用的施工方法： 泥水平衡式和土压平衡式。
3.3 其他顶管施工方法： 水冲枪式。
3.4 顶管施工常用的管材： 钢筋混礙土管、钢管、玻璃钢夹砂管、陶瓷管、聚合物砼
忠信厚德 义利共生
2.1 术语
• 摘自《顶管工程施工规程》DG／TJ08-2049-2008 • 2.1.1 顶管 • 依靠千斤顶和反力墙，将管道在地下逐节顶进的施工工艺。 • 2.1.2 顶管机 • 安装在管道前端用于掘进、出泥和导向的顶管机械。 • 2.1.3 工作井 • 顶管设备安装及用于始发的地下作业空间。 • 2.1.4 接收井 • 接收顶管机的地下作业空间。 • 2.1.5 小直径顶管 • 内径600mm~1200mm的顶管。
2.2 顶管施工的应用
顶管施工技术被广泛应用于穿越公路、铁路、河流、闹市
区等不允许或不能开挖条件下进行各种管道的铺设、更换和修
复，由于顶管施工技术具有综合成本低、施工周期短、环境影
响小、不影响交通、施工安全性好等优点，在市政给排水、通
信电缆、燃气管道、电力电缆等地下管线中广泛的应用。由于
地质条件复杂，同一埋深的地层中往往有多种地质出现。顶管
忠信厚德 义利共生
3.2 机械顶管
土压平衡顶管
忠信厚德 义利共生
3.2 机械顶管
泥水平衡顶管特点：
泥水平衡顶管施工的特点是平衡的精度比较高、施工的速度比 较快，适用于覆土深度大于1.5倍管外径且透水系数不太大的砂质土 和黏土。不适用透水系数大的砂卵石。
顶管施工全面详解讲义(图文丰富共145页)
忠信厚德 义利共生
2.4 顶管施工基本原理
顶管施工是从地面开挖两个基坑井，然后管节从工作井安放， 通过主顶千斤顶和中继间的顶推机械的顶进，推动管节从工作井 预留口穿出，穿越土层到达接收井的预留口边，然后通过接收井 的预留口穿出，形成管道的施工。
忠信厚德 义利共生
2.4 顶管施工基本原理
人工顶管
忠信厚德 义利共生
2.2 顶管施工的应用
顶管施工技术被广泛应用于穿越公路、铁路、河流、闹市
区等不允许或不能开挖条件下进行各种管道的铺设、更换和修
复，由于顶管施工技术具有综合成本低、施工周期短、环境影
响小、不影响交通、施工安全性好等优点，在市政给排水、通
信电缆、燃气管道、电力电缆等地下管线中广泛的应用。由于
地质条件复杂，同一埋深的地层中往往有多种地质出现。顶管
忠信厚德 义利共生
2.1 术语
• 2.1.6 长距离顶管 • 一次顶进长度500m~1000m的顶管。 • 2.1.7 超长距离顶管 • 一次顶进长度大于1000m的顶管。 • 2.1.8 导轨 • 顶管工程初始导向和管段拼接用的轨道。 • 2.1.9 穿墙孔 • 顶管机进出工作井(接收井)的洞门。 • 2.1.10 出洞 • 顶管机由工作井进入土体向前顶进的过程。 • 2.1.11 进洞 • 顶管机向前顶进进入接收井的过程。
忠信厚德 义利共生
2.1 术语
• 2.1.12 反力墙 • 工作井内承受千斤顶顶力的墙体。 • 2.1.13 顶管后座 • 千斤顶与反力墙之间的传力装置。 • 2.1.14 中继间 • 为增加顶力而设置在管道间的续顶装置。 • 2.1.15 特殊管材 • 采用玻璃钢夹砂管及预应力钢筒混凝土结构形式的顶管 • 管材。 • 2.1.16 特种顶管 • 使用特殊管材或特殊的施工方法的顶管。
2.4 顶管施工基本原理
顶管施工是从地面开挖两个基坑井，然后管节从工作井安放， 通过主顶千斤顶和中继间的顶推机械的顶进，推动管节从工作井 预留口穿出，穿越土层到达接收井的预留口边，然后通过接收井 的预留口穿出，形成管道的施工。
忠信厚德 义利共生
2.4 顶管施工基本原理
人工顶管
忠信厚德 义利共生
2.2 顶管施工的应用
顶管施工技术被广泛应用于穿越公路、铁路、河流、闹市
区等不允许或不能开挖条件下进行各种管道的铺设、更换和修
复，由于顶管施工技术具有综合成本低、施工周期短、环境影
响小、不影响交通、施工安全性好等优点，在市政给排水、通
信电缆、燃气管道、电力电缆等地下管线中广泛的应用。由于
地质条件复杂，同一埋深的地层中往往有多种地质出现。顶管
忠信厚德 义利共生
2.1 术语
• 2.1.6 长距离顶管 • 一次顶进长度500m~1000m的顶管。 • 2.1.7 超长距离顶管 • 一次顶进长度大于1000m的顶管。 • 2.1.8 导轨 • 顶管工程初始导向和管段拼接用的轨道。 • 2.1.9 穿墙孔 • 顶管机进出工作井(接收井)的洞门。 • 2.1.10 出洞 • 顶管机由工作井进入土体向前顶进的过程。 • 2.1.11 进洞 • 顶管机向前顶进进入接收井的过程。
忠信厚德 义利共生
2.1 术语
• 2.1.12 反力墙 • 工作井内承受千斤顶顶力的墙体。 • 2.1.13 顶管后座 • 千斤顶与反力墙之间的传力装置。 • 2.1.14 中继间 • 为增加顶力而设置在管道间的续顶装置。 • 2.1.15 特殊管材 • 采用玻璃钢夹砂管及预应力钢筒混凝土结构形式的顶管 • 管材。 • 2.1.16 特种顶管 • 使用特殊管材或特殊的施工方法的顶管。
顶管培训课件含规范讲解.ppt
第8页
2 术语
2.0.12 反力墙 工作井内承受千斤顶顶力的墙体。 2.0.13 顶管后座 千斤顶与反力墙之间的传力装置。 2.0.14 中继间 为增加顶力而设置在管道间的续顶装置。 2.0.15 特殊管材 采用玻璃钢夹砂管及预应力钢筒混凝土结构形式的顶管 管材。 2.0.16 特种顶管 使用特殊管材或特殊的施工方法的顶管。
第9页
2 术语
2.0.18 触变泥浆 用于填充顶管和土体之间的空间并起到减阻作用的泥浆材料 2.0.19 盘根止水 采用柔软的线状物(如棉、麻、石棉、石墨等)纺织成条状再浸 入
复合树脂(或油漫物)而制成的软填料，用于填塞顶管机与井壁 的 空隙，起到密封止水作用。
第10页
穿墙止水构造（如图） 主要由挡环、盘根、轧兰组成。 轧兰将盘根压紧后起止水挡土作用。为避免地下水和掘土
管内抹平。
（1）中继环推进过程
被推进的只是该中继环和前面一个中继环之间的管段。 在顶进作业中，主千斤顶在每个循环中都最后推进。 借助中继环的逐级接力过程，可将顶管的顶推距离延 长，以适应长距离顶管施工的需要。
（2）中继环的结构形式
图7-15 中继环结构形式 1-中继管壳体；2-木垫环；3-均压钢环；4-中继环油
顶进工作井的井内布置
井内布置内容主要包括前止水墙、后座墙、基础底 板及排水井等。后座要有足够的抗压强度，能承受 得了主顶千斤顶的最大顶力。前止水墙上安装有洞 口止水圈，以防止地下水土及顶管用润滑泥浆的流 失。在顶管工作井内，还布置有工具管、环形顶铁、 弧形顶铁、基坑导轨、主顶千斤顶及千斤顶架、后 靠背。其中主顶千斤顶及千斤顶架的布置尤为重要， 主顶千斤顶的合力的作用点对于初始顶进的影响比 较大。
技术等资料的引入
近20年来，我国的顶管技术水平有了长足的发展， 并在大直径、长距离顶管技术方面处于领先地位。
2 术语
2.0.12 反力墙 工作井内承受千斤顶顶力的墙体。 2.0.13 顶管后座 千斤顶与反力墙之间的传力装置。 2.0.14 中继间 为增加顶力而设置在管道间的续顶装置。 2.0.15 特殊管材 采用玻璃钢夹砂管及预应力钢筒混凝土结构形式的顶管 管材。 2.0.16 特种顶管 使用特殊管材或特殊的施工方法的顶管。
第9页
2 术语
2.0.18 触变泥浆 用于填充顶管和土体之间的空间并起到减阻作用的泥浆材料 2.0.19 盘根止水 采用柔软的线状物(如棉、麻、石棉、石墨等)纺织成条状再浸 入
复合树脂(或油漫物)而制成的软填料，用于填塞顶管机与井壁 的 空隙，起到密封止水作用。
第10页
穿墙止水构造（如图） 主要由挡环、盘根、轧兰组成。 轧兰将盘根压紧后起止水挡土作用。为避免地下水和掘土
管内抹平。
（1）中继环推进过程
被推进的只是该中继环和前面一个中继环之间的管段。 在顶进作业中，主千斤顶在每个循环中都最后推进。 借助中继环的逐级接力过程，可将顶管的顶推距离延 长，以适应长距离顶管施工的需要。
（2）中继环的结构形式
图7-15 中继环结构形式 1-中继管壳体；2-木垫环；3-均压钢环；4-中继环油
顶进工作井的井内布置
井内布置内容主要包括前止水墙、后座墙、基础底 板及排水井等。后座要有足够的抗压强度，能承受 得了主顶千斤顶的最大顶力。前止水墙上安装有洞 口止水圈，以防止地下水土及顶管用润滑泥浆的流 失。在顶管工作井内，还布置有工具管、环形顶铁、 弧形顶铁、基坑导轨、主顶千斤顶及千斤顶架、后 靠背。其中主顶千斤顶及千斤顶架的布置尤为重要， 主顶千斤顶的合力的作用点对于初始顶进的影响比 较大。
技术等资料的引入
近20年来，我国的顶管技术水平有了长足的发展， 并在大直径、长距离顶管技术方面处于领先地位。
顶管工程施工详解课件
质量检测与验收
总结词：全面检测
详细描述：顶管工程施工完成后，要进行全 面的质量检测与验收。检测内容应包括顶管 的轴线、标高、管节接缝等，确保各项指标 符合设计要求。在验收过程中，要特别注意 接口的密封性、顶进深度等关键参数，确保 顶管工程的施工质量达到预期标准。同时， 对检测与验收过程中发现的问题要及时处理
6. 回填与恢复
顶管施工完成后，对管道周围空隙进 行回填，并恢复路面设施，确保交通 和居民生活恢复正常。
案例总结
该案例展示了顶管施工在城市管道建 设中的优势，有效降低了施工对城市 环境和居民生活的影响。
实际工程案例二
案例概述
为满足某地区能源供应需求，计 划建设一条长距离输气管道，需 穿越一条宽阔河流。为确保管道 安全穿越河流，采用顶管施工法 。
6. 管道顶进与安装
控制顶管机将输水管道按照设计路线推进，同时将管道逐节安装到顶管机后端，并连接成 整体。
7. 应急预案实施
在施工过程中，根据实际情况及时调整施工方案和应对突发状况，确保施工安全和质量。
案例总结
该案例展示了顶管施工在应对复杂地质条件时的灵活性和适应性，通过科学的地质勘察和 针对性的施工方案，确保了输水管道建设的顺利进行。
实际工程案例一：某城市污水管道顶管工程
01 02
案例概述
某城市为改善污水处理能力，计划建设一条新的污水管道。由于管道需 穿越城市繁华区域，为减少施工对交通和居民生活的影响，决定采用顶 管施工法。
1. 现场勘查与设计
根据地质勘察资料和施工要求，制定详细的施工方案和应急预案。
03
2. 工作坑开挖
在顶管施工起点开挖工作坑，作为顶管机安装和始发段的顶进场所。
THANKS
顶管施工图片(整理)课件
详细描述
当顶管机的顶力不足以克服土壤摩擦力和地下水压力时，顶进过程将难以进行。为了解决这个问题，可以采取增 加顶力、更换更高功率的顶管机或者优化顶管机的设计等措施。同时，在施工过程中，应定期检查和保养顶管机， 确保其处于良好的工作状态。
泥浆处理问题
总结词
泥浆处理不当可能导致环境污染和施工安全问题。
在顶管机后部安装注浆管，向管 道外壁注入减阻泥浆。
通过注浆减阻技术减小顶进阻力， 提高顶进效率。
注浆减阻过程中需注意控制泥浆 的配比和质量，确保减阻效果良
好。
出洞封洞
当顶管顶进到达接收井时，进行出洞处理。 在出洞口安装止水橡胶圈，防止泥浆和污水流入接收井。
对出洞口周围土体进行加固处理，防止顶管出洞时发生坍塌。
长距离顶管施工
总结词
长距离顶管施工是顶管施工的一个重要发展 方向，具有较高的技术难度和市场前景。
详细描述
长距离顶管施工需要解决管道的强度、稳定 性以及长距离顶推等技术难题。随着技术的 不断突破和创新，长距离顶管施工的长度和 直径将不断增大，应用范围也将越来越广泛。 长距离顶管施工在未来将广泛应用于城市排 水、燃气、供热等管道建设领域，为城市基 础设施建设提供更加高效、环保的解决方案。
01
顶管施工未来发展 趋势
智能化顶管施工
总结词
随着科技的不断发展，智能化顶管施工 将成为未来的主流趋势，通过引入自动 化、智能化技术，提高施工效率，降低 人工成本。
VS
详细描述
智能化顶管施工将利用先进的传感器、控 制系统和机器学习算法，实现顶管施工过 程的自动化和智能化。通过实时监测和调 整施工参数，确保施工精度和安全性，同 时提高施工效率。智能化顶管施工还可以 降低人工操作的风险，减少人为因素对施 工质量的影响。
当顶管机的顶力不足以克服土壤摩擦力和地下水压力时，顶进过程将难以进行。为了解决这个问题，可以采取增 加顶力、更换更高功率的顶管机或者优化顶管机的设计等措施。同时，在施工过程中，应定期检查和保养顶管机， 确保其处于良好的工作状态。
泥浆处理问题
总结词
泥浆处理不当可能导致环境污染和施工安全问题。
在顶管机后部安装注浆管，向管 道外壁注入减阻泥浆。
通过注浆减阻技术减小顶进阻力， 提高顶进效率。
注浆减阻过程中需注意控制泥浆 的配比和质量，确保减阻效果良
好。
出洞封洞
当顶管顶进到达接收井时，进行出洞处理。 在出洞口安装止水橡胶圈，防止泥浆和污水流入接收井。
对出洞口周围土体进行加固处理，防止顶管出洞时发生坍塌。
长距离顶管施工
总结词
长距离顶管施工是顶管施工的一个重要发展 方向，具有较高的技术难度和市场前景。
详细描述
长距离顶管施工需要解决管道的强度、稳定 性以及长距离顶推等技术难题。随着技术的 不断突破和创新，长距离顶管施工的长度和 直径将不断增大，应用范围也将越来越广泛。 长距离顶管施工在未来将广泛应用于城市排 水、燃气、供热等管道建设领域，为城市基 础设施建设提供更加高效、环保的解决方案。
01
顶管施工未来发展 趋势
智能化顶管施工
总结词
随着科技的不断发展，智能化顶管施工 将成为未来的主流趋势，通过引入自动 化、智能化技术，提高施工效率，降低 人工成本。
VS
详细描述
智能化顶管施工将利用先进的传感器、控 制系统和机器学习算法，实现顶管施工过 程的自动化和智能化。通过实时监测和调 整施工参数，确保施工精度和安全性，同 时提高施工效率。智能化顶管施工还可以 降低人工操作的风险，减少人为因素对施 工质量的影响。
顶管施工详解演示教学147页PPT
顶管施工详解演示教学
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 ቤተ መጻሕፍቲ ባይዱ析得 出，乐 观是成 功的第 三要素 。
39、没有不老的誓言，没有不变的承 诺，踏 上旅途 ，义无 反顾。 40、对时间的价值没有没有深切认识 的人， 决不会 坚韧勤 勉。
谢谢！
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
55、 为 中 华 之 崛起而 读书。 ——周 恩来
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 ቤተ መጻሕፍቲ ባይዱ析得 出，乐 观是成 功的第 三要素 。
39、没有不老的誓言，没有不变的承 诺，踏 上旅途 ，义无 反顾。 40、对时间的价值没有没有深切认识 的人， 决不会 坚韧勤 勉。
谢谢！
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
55、 为 中 华 之 崛起而 读书。 ——周 恩来
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
忠信厚德 义利共生
3.1人工顶管
人工顶管可在密封机械顶管机无法顶进的地层施工，如穿越 地层部分有中、微风化岩层短距离顶进，以及管道轴线上可能存 在大的石块、桩基础等不明障碍物地层，缺少水资源的特殊条件 等可采用人工顶管。
人工顶管顶进开挖前必须通风，要进行毒气控测措施，防止 地层含有毒气体伤及施工人员。
忠信厚德 义利共生
2.1 术语
• 2.0.18 触变泥浆 • 用于填充顶管和土体之间的空间并起到减阻作用的泥浆材料。 • 2.0.19 盘根止水 • 采用柔软的线状物(如棉、麻、石棉、石墨等)纺织成条状再浸
入复合树脂(或油漫物)而制成的软填料，用于填塞顶管机与井 壁的空隙，起到密封止水作用。
忠信厚德 义利共生
顶管施工技术应用
湘江排水口项目部 2015年11月
一、顶管施工动画演示 二、顶管施工应用 三、顶管施工分类 四、顶管施工设备及其作用 五、顶管施工主要施工工艺 六、顶管施工常见问题处理方法 七、施工经验总结
忠信厚德 义利共生
一、顶管施工动画演示
忠信厚德 义利共生
二、顶管施工应用
2.1 术语 2.2 顶管施工的应用 2.3 顶管施工的适应性 2.4 顶管施工基本原理
2.4 顶管施工基本原理
泥水平衡顶管施工示意图
忠信厚德 义利共生
三、顶管施工分类
3.1 人工手掘式顶管施工常用的施工方法： 敞开式、半敞开式、格栅式、挤压式、气压法式。
3.2 机械式顶管施工常用的施工方法： 泥水平衡式和土压平衡式。
3.3 其他顶管施工方法： 水冲枪式。
3.4 顶管施工常用的管材： 钢筋混礙土管、钢管、玻璃钢夹砂管、陶瓷管、聚合物砼
忠信厚德 义利共生
2.1 术语
• 2.1.12 反力墙 • 工作井内承受千斤顶顶力的墙体。 • 2.1.13 顶管后座 • 千斤顶与反力墙之间的传力装置。 • 2.1.14 中继间 • 为增加顶力而设置在管道间的续顶装置。 • 2.1.15 特殊管材 • 采用玻璃钢夹砂管及预应力钢筒混凝土结构形式的顶管 • 管材。 • 2.1.16 特种顶管 • 使用特殊管材或特殊的施工方法的顶管。
管、铸铁管。 注：玻璃钢夹砂管通常分为离心浇注型和缠绕型两大类。
离心浇注型玻璃钢夹砂管是用树脂、石英砂和短玻璃纤维以一 定比例混合，经离心浇注而成。缠绕型玻璃钢夹砂管是用树脂、 石英砂和长玻璃纤维在旋转的机器上交叉缠绕成型。 3.5 管材外型：
圆型、矩型、多边型。
忠信厚德 义利共生
三、顶管施工分类
施工技术要求高、实施难度大。随着社会的发展、环境的保护
和文明施工的要求，促使近年来我国顶管施工工程技术高速发
展，并已形成了一个新兴的产业。顶管施工技术应用前景广阔，
经济效ቤተ መጻሕፍቲ ባይዱ和社会效益巨大。
忠信厚德 义利共生
2.3 顶管施工的适应性
顶管施工是一门涉及知识面广、施工管理要求高、施工作 业要求严的综合性施工技术，最突出的特点是适应性。
本工程污水压力管人工顶管
忠信厚德 义利共生
3.1人工顶管
本工程污水压力管人工顶管
忠信厚德 义利共生
3.1人工顶管
在有地下水的砂质土宜采用 格栅式，地下水位较高可采取井 点降水等辅助施工方法。
半敞开式
格栅式
在有地下水较软的地层（淤 泥），可采用挤压式
忠信厚德 义利共生
3.1人工顶管
气压平衡顶管的基本原理 就是使挖掘面与保持一定压力 的压缩空气相接触，以起到两 个作用：一方面用来疏干挖掘 面上土体中的地下水，另一方 面用来保持挖掘面的稳定。
忠信厚德 义利共生
3.1人工顶管
本工程污水压力管钢管顶 管施工遇到的地下障碍物
石砌防空洞
石砌暗沟
忠信厚德 义利共生
3.1人工顶管
全敞开式
在地层无地下水或少量地 下水的黄土坚硬土层、砂 层、中、微风化岩层等， 这种地层不易坍塌、难以 挤压，可采用全敞开式顶 进施工。
忠信厚德 义利共生
3.1人工顶管
忠信厚德 义利共生
2.1 术语
• 2.1.6 长距离顶管 • 一次顶进长度500m~1000m的顶管。 • 2.1.7 超长距离顶管 • 一次顶进长度大于1000m的顶管。 • 2.1.8 导轨 • 顶管工程初始导向和管段拼接用的轨道。 • 2.1.9 穿墙孔 • 顶管机进出工作井(接收井)的洞门。 • 2.1.10 出洞 • 顶管机由工作井进入土体向前顶进的过程。 • 2.1.11 进洞 • 顶管机向前顶进进入接收井的过程。
忠信厚德 义利共生
2.1 术语
• 摘自《顶管工程施工规程》DG／TJ08-2049-2008 • 2.1.1 顶管 • 依靠千斤顶和反力墙，将管道在地下逐节顶进的施工工艺。 • 2.1.2 顶管机 • 安装在管道前端用于掘进、出泥和导向的顶管机械。 • 2.1.3 工作井 • 顶管设备安装及用于始发的地下作业空间。 • 2.1.4 接收井 • 接收顶管机的地下作业空间。 • 2.1.5 小直径顶管 • 内径600mm~1200mm的顶管。
2.2 顶管施工的应用
顶管施工技术被广泛应用于穿越公路、铁路、河流、闹市
区等不允许或不能开挖条件下进行各种管道的铺设、更换和修
复，由于顶管施工技术具有综合成本低、施工周期短、环境影
响小、不影响交通、施工安全性好等优点，在市政给排水、通
信电缆、燃气管道、电力电缆等地下管线中广泛的应用。由于
地质条件复杂，同一埋深的地层中往往有多种地质出现。顶管
顶管施工采用何种施工方法是根据工程的特点、环境、地 质、施工条件等因素决定，所以各种顶管方法都有其局限性。
忠信厚德 义利共生
2.3 顶管施工的适应性
施工前必须要充分了解地质情况，选用与之适应的顶管施工 方法。特别是复杂地层，一段顶管施工可能多种地层同时出现， 甚至可能出现不同的障碍物，所以在不同的地质情况取用不同的 施工工艺（本工程污水干管顶管工程大部分位于粉土、圆砾层， 局部位于粉质粘土层）。
忠信厚德 义利共生
2.4 顶管施工基本原理
顶管施工是从地面开挖两个基坑井，然后管节从工作井安放， 通过主顶千斤顶和中继间的顶推机械的顶进，推动管节从工作井 预留口穿出，穿越土层到达接收井的预留口边，然后通过接收井 的预留口穿出，形成管道的施工。
忠信厚德 义利共生
2.4 顶管施工基本原理
人工顶管
忠信厚德 义利共生
3.1人工顶管
人工顶管可在密封机械顶管机无法顶进的地层施工，如穿越 地层部分有中、微风化岩层短距离顶进，以及管道轴线上可能存 在大的石块、桩基础等不明障碍物地层，缺少水资源的特殊条件 等可采用人工顶管。
人工顶管顶进开挖前必须通风，要进行毒气控测措施，防止 地层含有毒气体伤及施工人员。
忠信厚德 义利共生
2.1 术语
• 2.0.18 触变泥浆 • 用于填充顶管和土体之间的空间并起到减阻作用的泥浆材料。 • 2.0.19 盘根止水 • 采用柔软的线状物(如棉、麻、石棉、石墨等)纺织成条状再浸
入复合树脂(或油漫物)而制成的软填料，用于填塞顶管机与井 壁的空隙，起到密封止水作用。
忠信厚德 义利共生
顶管施工技术应用
湘江排水口项目部 2015年11月
一、顶管施工动画演示 二、顶管施工应用 三、顶管施工分类 四、顶管施工设备及其作用 五、顶管施工主要施工工艺 六、顶管施工常见问题处理方法 七、施工经验总结
忠信厚德 义利共生
一、顶管施工动画演示
忠信厚德 义利共生
二、顶管施工应用
2.1 术语 2.2 顶管施工的应用 2.3 顶管施工的适应性 2.4 顶管施工基本原理
2.4 顶管施工基本原理
泥水平衡顶管施工示意图
忠信厚德 义利共生
三、顶管施工分类
3.1 人工手掘式顶管施工常用的施工方法： 敞开式、半敞开式、格栅式、挤压式、气压法式。
3.2 机械式顶管施工常用的施工方法： 泥水平衡式和土压平衡式。
3.3 其他顶管施工方法： 水冲枪式。
3.4 顶管施工常用的管材： 钢筋混礙土管、钢管、玻璃钢夹砂管、陶瓷管、聚合物砼
忠信厚德 义利共生
2.1 术语
• 2.1.12 反力墙 • 工作井内承受千斤顶顶力的墙体。 • 2.1.13 顶管后座 • 千斤顶与反力墙之间的传力装置。 • 2.1.14 中继间 • 为增加顶力而设置在管道间的续顶装置。 • 2.1.15 特殊管材 • 采用玻璃钢夹砂管及预应力钢筒混凝土结构形式的顶管 • 管材。 • 2.1.16 特种顶管 • 使用特殊管材或特殊的施工方法的顶管。
管、铸铁管。 注：玻璃钢夹砂管通常分为离心浇注型和缠绕型两大类。
离心浇注型玻璃钢夹砂管是用树脂、石英砂和短玻璃纤维以一 定比例混合，经离心浇注而成。缠绕型玻璃钢夹砂管是用树脂、 石英砂和长玻璃纤维在旋转的机器上交叉缠绕成型。 3.5 管材外型：
圆型、矩型、多边型。
忠信厚德 义利共生
三、顶管施工分类
施工技术要求高、实施难度大。随着社会的发展、环境的保护
和文明施工的要求，促使近年来我国顶管施工工程技术高速发
展，并已形成了一个新兴的产业。顶管施工技术应用前景广阔，
经济效ቤተ መጻሕፍቲ ባይዱ和社会效益巨大。
忠信厚德 义利共生
2.3 顶管施工的适应性
顶管施工是一门涉及知识面广、施工管理要求高、施工作 业要求严的综合性施工技术，最突出的特点是适应性。
本工程污水压力管人工顶管
忠信厚德 义利共生
3.1人工顶管
本工程污水压力管人工顶管
忠信厚德 义利共生
3.1人工顶管
在有地下水的砂质土宜采用 格栅式，地下水位较高可采取井 点降水等辅助施工方法。
半敞开式
格栅式
在有地下水较软的地层（淤 泥），可采用挤压式
忠信厚德 义利共生
3.1人工顶管
气压平衡顶管的基本原理 就是使挖掘面与保持一定压力 的压缩空气相接触，以起到两 个作用：一方面用来疏干挖掘 面上土体中的地下水，另一方 面用来保持挖掘面的稳定。
忠信厚德 义利共生
3.1人工顶管
本工程污水压力管钢管顶 管施工遇到的地下障碍物
石砌防空洞
石砌暗沟
忠信厚德 义利共生
3.1人工顶管
全敞开式
在地层无地下水或少量地 下水的黄土坚硬土层、砂 层、中、微风化岩层等， 这种地层不易坍塌、难以 挤压，可采用全敞开式顶 进施工。
忠信厚德 义利共生
3.1人工顶管
忠信厚德 义利共生
2.1 术语
• 2.1.6 长距离顶管 • 一次顶进长度500m~1000m的顶管。 • 2.1.7 超长距离顶管 • 一次顶进长度大于1000m的顶管。 • 2.1.8 导轨 • 顶管工程初始导向和管段拼接用的轨道。 • 2.1.9 穿墙孔 • 顶管机进出工作井(接收井)的洞门。 • 2.1.10 出洞 • 顶管机由工作井进入土体向前顶进的过程。 • 2.1.11 进洞 • 顶管机向前顶进进入接收井的过程。
忠信厚德 义利共生
2.1 术语
• 摘自《顶管工程施工规程》DG／TJ08-2049-2008 • 2.1.1 顶管 • 依靠千斤顶和反力墙，将管道在地下逐节顶进的施工工艺。 • 2.1.2 顶管机 • 安装在管道前端用于掘进、出泥和导向的顶管机械。 • 2.1.3 工作井 • 顶管设备安装及用于始发的地下作业空间。 • 2.1.4 接收井 • 接收顶管机的地下作业空间。 • 2.1.5 小直径顶管 • 内径600mm~1200mm的顶管。
2.2 顶管施工的应用
顶管施工技术被广泛应用于穿越公路、铁路、河流、闹市
区等不允许或不能开挖条件下进行各种管道的铺设、更换和修
复，由于顶管施工技术具有综合成本低、施工周期短、环境影
响小、不影响交通、施工安全性好等优点，在市政给排水、通
信电缆、燃气管道、电力电缆等地下管线中广泛的应用。由于
地质条件复杂，同一埋深的地层中往往有多种地质出现。顶管
顶管施工采用何种施工方法是根据工程的特点、环境、地 质、施工条件等因素决定，所以各种顶管方法都有其局限性。
忠信厚德 义利共生
2.3 顶管施工的适应性
施工前必须要充分了解地质情况，选用与之适应的顶管施工 方法。特别是复杂地层，一段顶管施工可能多种地层同时出现， 甚至可能出现不同的障碍物，所以在不同的地质情况取用不同的 施工工艺（本工程污水干管顶管工程大部分位于粉土、圆砾层， 局部位于粉质粘土层）。
忠信厚德 义利共生
2.4 顶管施工基本原理
顶管施工是从地面开挖两个基坑井，然后管节从工作井安放， 通过主顶千斤顶和中继间的顶推机械的顶进，推动管节从工作井 预留口穿出，穿越土层到达接收井的预留口边，然后通过接收井 的预留口穿出，形成管道的施工。
忠信厚德 义利共生
2.4 顶管施工基本原理
人工顶管
忠信厚德 义利共生
