等厚干涉原理与应用实验报告篇一:等厚干涉实验—牛顿环和劈尖干涉等厚干涉实验—牛顿环和劈尖干涉要观察到光的干涉图象,如何获得相干光就成了重要的问题,利用普通光源获得相干光的方法是把由光源上同一点发的光设法分成两部分,然后再使这两部分叠如起来。

由于这两部分光的相应部分实际上都来自同一发光原子的同一次发光,所以它们将满足相干条件而成为相干光。

获得相干光方法有两种。

一种叫分波阵面法,另一种叫分振幅法。

1.实验目的(1)通过对等厚干涉图象观察和测量,加深对光的波动性的认识。

(2)掌握读数显微镜的基本调节和测量操作。

(3)掌握用牛顿环法测量透镜的曲率半径和用劈尖干涉法测量玻璃丝微小直径的实验方法(4)学习用图解法和逐差法处理数据。

2.实验仪器读数显微镜,牛顿环,钠光灯3.实验原理我们所讨论的等厚干涉就属于分振幅干涉现象。

分振幅干涉就是利用透明薄膜上下表面对入射光的反射、折射,将入射能量(也可说振幅)分成若干部分,然后相遇而产生干涉。

分振幅干涉分两类称等厚干涉,一类称等倾干涉。

用一束单色平行光照射透明薄膜,薄膜上表面反射光与下表面反射光来自于同一入射Rre(a)(b)图9-1 牛顿环装置和干涉图样光,满足相干条件。

当入射光入射角不变,薄膜厚度不同发生变化,那么不同厚度处可满足不同的干涉明暗条件,出现干涉明暗条纹,相同厚度处一定满足同样的干涉条件,因此同一干涉条纹下对应同样的薄膜厚度。

这种干涉称为等厚干涉,相应干涉条纹称为等厚干涉条纹。

等厚干涉现象在光学加工中有着广泛应用,牛顿环和劈尖干涉就属于等厚干涉。

下面分别讨论其原理及应用:(1)用牛顿环法测定透镜球面的曲率半径牛顿环装置是由一块曲率半径较大的平凸玻璃透镜和一块光学平玻璃片(又称“平晶”)相接触而组成的。

相互接触的透镜凸面与平玻璃片平面之间的空气间隙,构成一个空气薄膜间隙,空气膜的厚度从中心接触点到边缘逐渐增加。

如图9-1(a)所示。

当单色光垂直地照射于牛顿环装置时(如图9-1),如果从反射光的方向观察,就可以看到透镜与平板玻璃接触处有一个暗点,周围环绕着一簇同心的明暗相间的内疏外密圆环,这些圆环就叫做牛顿环,如图9-1(b)所示.在平凸透镜和平板玻璃之间有一层很薄的空气层,通过透镜的单色光一部分在透镜和空气层的交界面上反射,一部分通过空气层在平板玻璃上表面上反射,这两部分反射光符合相干条件,它们在平面透镜的凸面上相遇时就会产生干涉现象。

大学物理实验等厚干涉

大学物理实验等厚干涉

r mR
2 m
r nR
2 n
r r d d R ( m n) 4( m n)
2 m 2 n 2 m 2 n
实验仪器
读数标尺
读数显微镜
目镜
上下移动旋钮
物镜 读数盘
水平移动旋钮
读数显微镜的读数方法
主尺的分度值为1mm,测微鼓轮共有100个刻度,其 份度值为0.01mm,可估读到0.001mm。
n 1 U p cS P c ( Pi P) 2 n(n 1) i 1
c=2 (置信概率 P=95.5%)
3.计算R 的总不确定度
Up R 2 2 UR ( ) U p P 4(m n)
4.相对不确定度E
UR E 100 % R
5.结果表示:
R R U R E=
d nL

2
2.测细丝直径
(1)将被测细丝夹在两块平板玻璃的一端,另一端直 接接触,形成劈尖,然后置于显微镜的载物台上,将调 节螺丝朝下,如图2所示。
(2)调节显微镜和钠光灯位置,能看清十字叉丝、 干涉条纹、玻璃板交线和细丝,并将读数显微镜的 镜筒调至主尺读数范围的一侧边缘。 注意叉丝移动方向要垂直于干涉条纹方向 (3)测出玻璃板交线到细丝的长度L。 (4)再次将镜筒调回至玻璃板交线附近,测出50条 暗纹的长度,重复测量五次,将数据填入表格2中。 5)计算细丝直径的平均值d和不确定度Ud。
d
5.实验结果: d d U d , E ?(P 95.5%)
_
思考题:牛顿环中心斑在什么情况下是暗的?在什么情况下是亮的?
注意事项
1.应等待入射光电源工作几分钟后,处稳定状 态,
再进行实验。 2.为保护实验仪器,聚焦前,应先使物镜接近被测 物,然后使镜筒慢慢向上移直至聚焦。 3.测量读数时,目镜中的十字叉丝的横丝应与读数 标尺相平行,纵丝应与各暗环相切; 4.测量读数时,为避免转动部件的螺纹间隙产生的 空程误差,测微鼓轮只能向一个方向旋转。

(完整版)光的等厚干涉实验报告

(完整版)光的等厚干涉实验报告

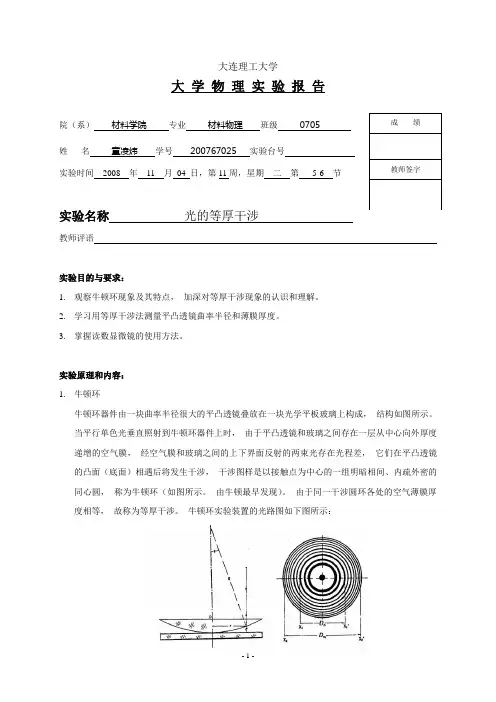

大连理工大学大 学 物 理 实 验 报 告院(系) 材料学院 专业 材料物理 班级 0705 姓 名 童凌炜 学号 200767025 实验台号 实验时间 2008 年 11 月 04 日,第11周,星期 二 第 5-6 节实验名称 光的等厚干涉教师评语实验目的与要求:1. 观察牛顿环现象及其特点, 加深对等厚干涉现象的认识和理解。

2. 学习用等厚干涉法测量平凸透镜曲率半径和薄膜厚度。

3. 掌握读数显微镜的使用方法。

实验原理和内容: 1. 牛顿环牛顿环器件由一块曲率半径很大的平凸透镜叠放在一块光学平板玻璃上构成, 结构如图所示。

当平行单色光垂直照射到牛顿环器件上时, 由于平凸透镜和玻璃之间存在一层从中心向外厚度递增的空气膜, 经空气膜和玻璃之间的上下界面反射的两束光存在光程差, 它们在平凸透镜的凸面(底面)相遇后将发生干涉, 干涉图样是以接触点为中心的一组明暗相间、内疏外密的同心圆, 称为牛顿环(如图所示。

由牛顿最早发现)。

由于同一干涉圆环各处的空气薄膜厚度相等, 故称为等厚干涉。

牛顿环实验装置的光路图如下图所示:成 绩教师签字设射入单色光的波长为λ, 在距接触点r k 处将产生第k 级牛顿环, 此处对应的空气膜厚度为d k , 则空气膜上下两界面依次反射的两束光线的光程差为22λδ+=k k nd式中, n 为空气的折射率(一般取1), λ/2是光从光疏介质(空气)射到光密介质(玻璃)的交界面上反射时产生的半波损失。

根据干涉条件, 当光程差为波长的整数倍时干涉相长, 反之为半波长奇数倍时干涉相消, 故薄膜上下界面上的两束反射光的光程差存在两种情况:2)12(2222λλλδ+=+=k k d k k由上页图可得干涉环半径r k , 膜的厚度d k 与平凸透镜的曲率半径R 之间的关系222)(k k r d R R +-=。

由于dk 远小于R , 故可以将其平方项忽略而得到22k k r Rd =。
