如图所示，绝缘杆两端固定带电小球 A 和 B，轻杆处于水平向右的匀强电场中，不考虑两球之间的相互作用．初始时杆与电场线垂直，将杆右移的同时顺时针转过 90° ，发现 A、B 两球电势能之和不变，根据如图给出的位置关系，下列说法正确的是 ( )
A．A 一定带正电，B 一定带负电 B．A、B 两球带电量的绝对值之比：qA∶qB＝1∶2 C．A 球电势能一定增加 D．电场力对 A 球和 B 球都不做功
A．a＞b＞c C、a－b = b－c
解析：沿电场线方向电势越来越低，A 正确；但因只有一条电场线，无法判断电场线的疏密，所以无法比较场强大小，也无法比较两点间电势差的大小．答案：A
名师大讲堂·2013 高考总复习《物理》
解析：本题考查的是场强叠加、电场力做功与电势能的关系及读图能力．由速度—时间图象可知试探电荷从 b 点到 a 点过程速度减小，电场力做负功电势能增加， 2 带负电；过了 a 点后， Q 速度增大，电场力做正功，电势能减小，故 B、C 选项正确．答案：BC
在中垂线上，中点电势最高
如图所示，A、B、P、Q分别是匀强电场中的两条平行直线上的四个点，且线段长sAB＝sPQ，则
UQP与UBA相等吗？
名师大讲堂·2013 高考总复习《物理》
特别提醒：电场线密集的地方，等差等势面也密集；电场线稀疏的地方，等差等势面也稀疏．
名师大讲堂·2013 高考总复习《物理》
名师大讲堂·2013 高考总复习《物理》
解析：Leabharlann UABW AB q
2 V= A B 0
，对 C、 B D
E 错误；
U d
10 V /m

高考物理电场精讲精练几种常见的典型电场等势面

几种常见的典型电场等势面电场等势面(实线)图样重要描述匀强电场垂直于电场线的一簇等间距平面点电荷的电场以点电荷为球心的一簇球面等量异种点电荷的电场连线的中垂面上的电势为零等量同种正点电荷的电场连线上，中点电势最低，而在中垂线上，中点电势最高．关于中点左右对称或上下对称的点电势相等例题1．关于静电场的等势面，下列说法正确的是( )A．两个电势不同的等势面可能相交B．电场线与等势面处处相互垂直C．同一等势面上各点电场强度一定相等D．将一负的试探电荷从电势较高的等势面移至电势较低的等势面，电场力做正功解析：选B.静电场中的电场线不可能相交，等势面也不可能相交，否则的话会出现一个点有两个电场强度和两个电势值的矛盾，A错误；由W AB＝qU AB可知，当电荷在等势面上移动时，电荷的电势能不变，如果电场线不与等势面垂直，那么电荷将受到电场力，在电荷运动时必然会做功并引起电势能变化，这就矛盾了，B正确；同一等势面上各点电势相等，但电场强度不一定相等，C错误；对于负电荷，q<0，从电势高的A点移到电势低的B点，U AB>0，由电场力做功的公式W AB＝qU AB可知W AB<0，电场力做负功，D错误．例题2． (多选)两个固定的等量异种点电荷所形成电场的等势面如图中虚线所示，一带电粒子以某一速度从图中a点进入电场，其运动轨迹为图中实线所示，若粒子只受静电力作用，则下列关于带电粒子的判断正确的是( )A．带正电B．速度先变大后变小C．电势能先变大后变小D．经过b点和d点时的速度大小相等解析：选CD.做曲线运动的物体受到的合力方向指向曲线的内侧，根据带电粒子受力方向可以判断，粒子带负电，选项A错误；负电荷在电势低的位置电势能大，粒子的电势能先变大后变小，粒子的电势能和动能之和不变，所以粒子的动能先变小后变大，速度先变小后变大，选项B错误，选项C正确；b、d 两点电势相同，粒子经过这两点时电势能相等，动能相等，速度大小也相等，选项D正确．例题3．电场中某三条等势线如图甲中实线a、b、c所示．一电子仅在电场力作用下沿直线从P运动到Q，已知电势φa>φb>φc，这一过程电子运动的v t图象可能是图乙中的( )解析：选A.结合φa>φb>φc，由题图等势线的特点可确定此电场为非匀强电场，且Q点处电场强度小于P点处电场强度，电子仅在电场力作用下沿直线从P运动到Q，将做加速度越来越小的加速运动，A正确．例题4. 如图所示的同心圆是电场中的一簇等势线，一个电子只在电场力作用下沿着直线由A→C运动时的速度越来越小，B为线段AC的中点，则下列说法正确的是( )A．电子沿AC方向运动时受到的电场力越来越小B．电子沿AC方向运动时它具有的电势能越来越大C．电势差U AB＝U BCD．电势φA<φB<φC解析：选B.该电场为负点电荷电场，电子沿AC方向运动时受到的电场力越来越大，选项A错误；根据电子只在电场力作用下沿着直线由A→C运动时的速度越来越小，它具有的电势能越来越大，选项B正确；由于电场为非匀强电场，电势差U AB<U BC，选项C错误；电势φA>φB>φC，选项D错误．过关检测1. 如图所示，P是固定的点电荷，虚线是以P为圆心的两个圆．带电粒子Q在P的电场中运动．运动轨迹与两圆在同一平面内，a、b、c为轨迹上的三个点．若Q仅受P的电场力作用，其在a、b、c点的加速度大小分别为a a、a b、a c，速度大小分别为v a、v b、v c，则( )A ．a a >a b >a c ，v a >v c >v bB ．a a >a b >a c ，v b >v c >v aC ．a b >a c >a a ，v b >v c >v aD ．a b >a c >a a ，v a >v c >v b解析：选D.由库仑定律可知，粒子在a 、b 、c 三点受到的电场力的大小关系为F b >F c >F a ，由a ＝F m可知，a b >a c >a a ，由运动轨迹可知，粒子Q 的电性与P 相同，受斥力作用，不论粒子从a 到c ，还是从c 到a ，在运动过程中总有排斥力与运动方向的夹角先为钝角后为锐角，即斥力先做负功后做正功，因此v a >v c >v b ，故D 正确．2. 如图，直线a 、b 和c 、d 是处于匀强电场中的两组平行线，M 、N 、P 、Q 是它们的交点，四点处的电势分别为φM 、φN 、φP 、φQ .一电子由M 点分别运动到N 点和P 点的过程中，电场力所做的负功相等．则( )A ．直线a 位于某一等势面内，φM ＞φQB ．直线c 位于某一等势面内，φM ＞φNC ．若电子由M 点运动到Q 点，电场力做正功D ．若电子由P 点运动到Q 点，电场力做负功解析：选B.电子带负电荷，电子由M 点分别运动到N 点和P 点的过程中，电场力所做的负功相等，有W MN ＝W MP ＜0，而W MN ＝qU MN ，W MP ＝qU MP ，q ＜0，所以有U MN ＝U MP ＞0，即φM ＞φN ＝φP ，匀强电场中等势线为平行的直线，所以NP 和MQ 分别是两条等势线，有φM ＝φQ ，故A 错误，B 正确；电子由M 点到Q 点过程中，W MQ ＝q(φM －φQ )＝0，电子由P 点到Q 点过程中，W PQ ＝q(φP －φQ )＞0，故C 、D 错误．高考理综物理模拟试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。

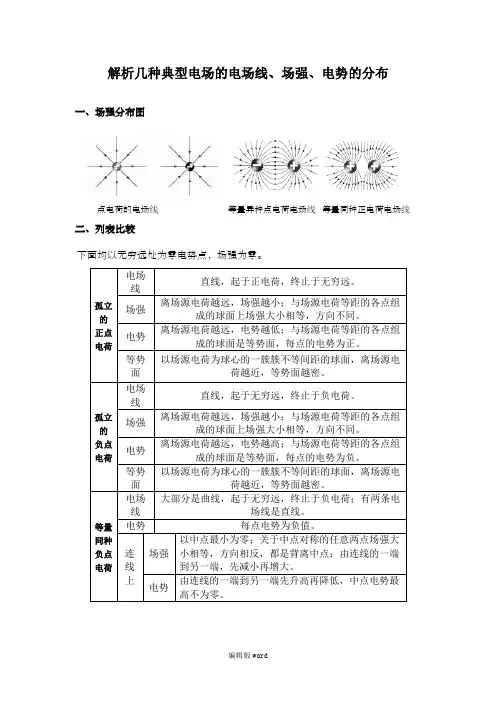

解析几种典型电场的电场线、场强、电势的分布
