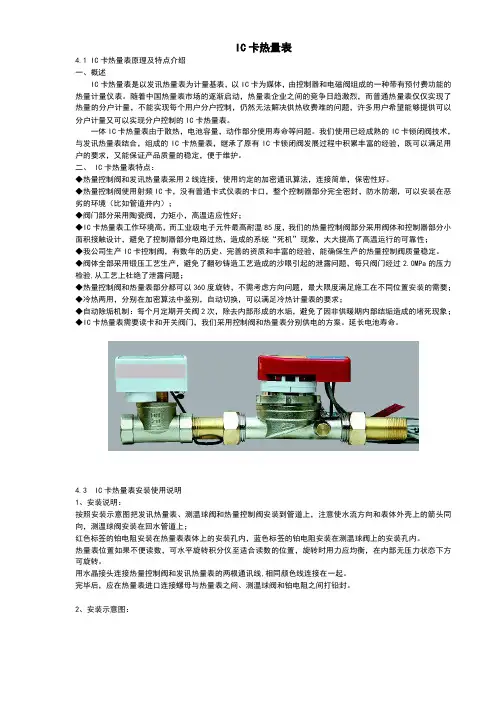

IC卡热量表4.1 IC卡热量表原理及特点介绍一、概述IC卡热量表是以发讯热量表为计量基表，以IC卡为媒体，由控制器和电磁阀组成的一种带有预付费功能的热量计量仪表。
随着中国热量表市场的逐渐启动，热量表企业之间的竞争日趋激烈，而普通热量表仅仅实现了热量的分户计量，不能实现每个用户分户控制，仍然无法解决供热收费难的问题，许多用户希望能够提供可以分户计量又可以实现分户控制的IC卡热量表。
一体IC卡热量表由于散热，电池容量，动作部分使用寿命等问题。
我们使用已经成熟的IC卡锁闭阀技术，与发讯热量表结合，组成的IC卡热量表，继承了原有IC卡锁闭阀发展过程中积累丰富的经验，既可以满足用户的要求，又能保证产品质量的稳定，便于维护。
二、 IC卡热量表特点：◆热量控制阀和发讯热量表采用2线连接，使用约定的加密通讯算法，连接简单，保密性好。
◆热量控制阀使用射频IC卡，没有普通卡式仪表的卡口，整个控制器部分完全密封，防水防潮，可以安装在恶劣的环境（比如管道井内）；◆阀门部分采用陶瓷阀，力矩小，高温适应性好；◆IC卡热量表工作环境高，而工业级电子元件最高耐温85度，我们的热量控制阀部分采用阀体和控制器部分小面积接触设计，避免了控制器部分电路过热，造成的系统“死机”现象，大大提高了高温运行的可靠性；◆我公司生产IC卡控制阀，有数年的历史、完善的资质和丰富的经验，能确保生产的热量控制阀质量稳定。
◆阀体全部采用锻压工艺生产，避免了翻砂铸造工艺造成的沙眼引起的泄露问题，每只阀门经过2.0MPa的压力检验,从工艺上杜绝了泄露问题；◆热量控制阀和热量表部分都可以360度旋转，不需考虑方向问题，最大限度满足施工在不同位置安装的需要；◆冷热两用，分别在加密算法中鉴别，自动切换，可以满足冷热计量表的要求；◆自动除垢机制：每个月定期开关阀2次，除去内部形成的水垢，避免了因非供暖期内部结垢造成的堵死现象；◆IC卡热量表需要读卡和开关阀门，我们采用控制阀和热量表分别供电的方案。
