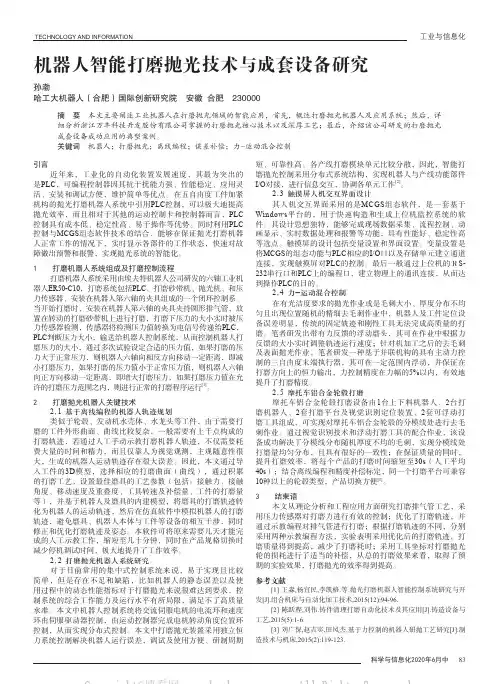

机器人智能打磨抛光技术与成套设备研究
磨的工件外形曲面、曲线比较复杂，一般需要有上千点构成的 打磨轨迹，若通过人工手动示教打磨机器人轨迹，不仅需要耗 费大量的时间和精力，而且仅靠人为视觉观测，主观随意性很 大，生成的机器人运动轨迹存在很大误差。因此，本文通过导 入工件的3D模型，选择相应的打磨曲面（曲线），通过积累 的打磨工艺，设置最佳磨具的工艺参数（包括：接触力、接触 角度、移动速度及重叠度、工具转速及补偿量、工件的打磨量 等），并基于机器人及磨具的内建模型，将磨具的打磨轨迹转 化为机器人的运动轨迹，然后在仿真软件中模拟机器人的打磨 轨迹，避免磨具、机器人本体与工件等设备的相互干涉，同时 修正和优化打磨轨迹及姿态。本软件可将原来需要几天才能完 成的人工示教工作，缩短至几十分钟，同时在产品规格切换时 减少停机调试时间，极大地提升了工作效率。
3 结束语
本文从理论分析和工程应用方面研究打磨排气管工艺，采 用压力传感器对打磨力进行有效的控制；优化了打磨轨迹，并 通过示教编程对排气管进行打磨；根据打磨轨迹的不同，分别 采用两种示教编程方法，实验表明采用优化后的打磨轨迹，打 磨质量得到提高，减少了打磨耗时；采用工具坐标对打磨抛光 轮的损耗进行了适当的补偿，从总的打磨效果来看，取得了预 期的实验效果，打磨抛光的效率得到提高。
短、可靠性高。各产线打磨模块单元比较分散，因此，智能打 磨抛光控制采用分布式系统结构，实现机器人与产线功能部件 I/O对接，进行信息交互，协调各单元工作[2]。
2.3 触摸屏人机交互界面设计 其人机交互界面采用的是MCGS组态软件，是一套基于 Windows平台的，用于快速构造和生成上位机监控系统的软 件。其设计思想独特，能够完成现场数据采集、流程控制、动 画显示、实时数据处理和报警等功能，具有性能好、稳定性高 等选点。触摸屏的设计包括变量设置和界面设置。变量设置是 将MCGS的组态功能与PLC相应的I/O口以及存储单元建立通道 连接，实现触摸屏对PLC的控制。最后一般通过上位机的ＲS232串行口和PLC上的编程口，建立物理上的通讯连接，从而达 到操作PLC的目的。 2.4 力-运动混合控制 在有光洁度要求的抛光作业或是毛刺大小、厚度分布不均 匀且出现位置随机的精细去毛刺作业中，机器人及工件定位设 备误差明显，传统的固定轨迹和刚性工具无法完成高质量的打 磨。笔者研发出带有力反馈的浮动磨头，其可在作业中根据力 反馈的大小实时调整轨迹运行速度；针对机加工之后的去毛刺 及表面抛光作业，笔者研发一种基于并联机构的具有主动力控 制的三自由度末端执行器，其可在一定范围内浮动，并保证在 打磨方向上的恒力输出，力控制精度在力幅的5%以内，有效地 提升了打磨精度。 2.5 摩托车铝合金轮毂打磨 摩托车铝合金轮毂打磨设备由1台上下料机器人、2台打 磨机器人、2套打磨平台及视觉识别定位装置、2套可浮动打 磨工具组成，可实现对摩托车铝合金轮毂的分模线处进行去毛 刺作业。通过视觉识别技术和浮动打磨工具的配合作业，该设 备成功解决了分模线分布随机厚度不均的毛刺，实现分模线处 打磨量均匀分布，且具有很好的一致性；在保证质量的同时， 提升打磨效率，将每个产品的打磨时间缩短至30s（人工平均 40s）；结合离线编程和精度补偿标定，同一个打磨平台可兼容 10种以上的轮毂类型，产品切换方便[3]。

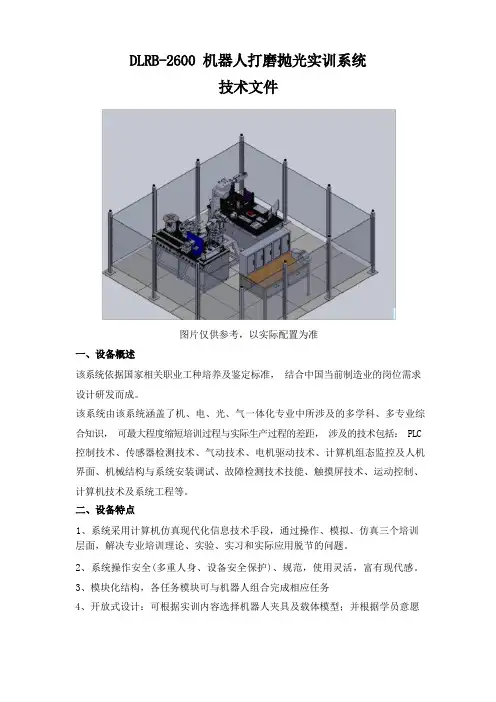

机器人打磨抛光实训系统技术方案(纯方案,9页)
图片仅供参考，以实际配置为准该系统依据国家相关职业工种培养及鉴定标准，结合中国当前制造业的岗位需求设计研发而成。
该系统由该系统涵盖了机、电、光、气一体化专业中所涉及的多学科、多专业综合知识，可最大程度缩短培训过程与实际生产过程的差距，涉及的技术包括： PLC 控制技术、传感器检测技术、气动技术、电机驱动技术、计算机组态监控及人机界面、机械结构与系统安装调试、故障检测技术技能、触摸屏技术、运动控制、计算机技术及系统工程等。
1、系统采用计算机仿真现代化信息技术手段，通过操作、模拟、仿真三个培训层面，解决专业培训理论、实验、实习和实际应用脱节的问题。
2、系统操作安全(多重人身、设备安全保护)、规范，使用灵活，富有现代感。
3、模块化结构，各任务模块可与机器人组合完成相应任务4、开放式设计：可根据实训内容选择机器人夹具及载体模型；并根据学员意愿选择在实训平台的安装位置及方向；且具有很好的延伸型，客户可根据自己的需求开发新模型及夹具。
1、三相四线380V±10% 50HZ2、工作环境：温度-10℃－+40℃，相对湿度<85％(25℃)，无水珠凝结海拔<4000m3、电源控制：自动空气开关通断电源，有过压保护、欠压保护、过流保护、漏电保护系统。
4、输出电源：(1)三相四线 380V±10% 50HZ(2)直流稳压电源： 24V/5A，7、机器人： ABB IRB26001、实训台实训台体采用优质钢板(板厚 1.2mm)制作，表面喷涂处理；实训台面采用型材结构搭建，可任意安装机器人或其它执行机构；并有不锈钢网孔电气安装板 (板厚 1.5mm)，用于安装控制器件与电源电路；实训台上配有相应的操作面板，采用内嵌按钮和指示灯，分别为“启动”、“停止”、“复位”，并且具备急停功能；可编程逻辑控制器安装于电气网孔板上，实现机器人与各任务模块的组合；实训台底脚上安装有脚轮，能够方便移动与定位。
基于工业机器人的轮式抛光技术
汇报人：2023-11-25 Nhomakorabea目录
引言工业机器人基础轮式抛光技术原理及工艺基于工业机器人的轮式抛光系统设计
目录
系统实验及性能分析基于工业机器人的轮式抛光技术应用前景及挑战结论与展望
01
CHAPTER
引言
工业机器人技术的快速发展
随着工业机器人技术的不断发展，其在制造业中的应用越来越广泛，本研究旨在探索工业机器人抛光技术的应用。
通过抛光轮的高速旋转，使得磨粒和工件表面产生摩擦，从而实现对工件表面的磨削和抛光。
工件固定
抛光轮安装
磨料选择
抛光参数设置
01
02
03
04
将待抛光的工件固定在抛光机的工作台上。
将抛光轮安装在抛光机的轴上，并调整抛光轮的位置和角度。
根据待抛光的工件材质和要求，选择合适的磨料。
设置抛光机的转速、进给速度等参数，开始进行抛光。
表面质量的检测
02
目前对于抛光后的表面质量检测主要依靠人工观察和检测，缺乏自动化和智能化的检测手段。未来可以研究如何通过机器视觉、深度学习等技术实现自动化和智能化的表面质量检测。
抛光工艺的优化
03
目前的抛光工艺还有许多可以优化的空间，例如抛光轮的设计、抛光路径的规划、抛光压力的调整等。未来可以通过引入先进的控制算法和优化策略，实现抛光工艺的进一步优化。
定义
组成
功能
一般由机械系统、控制系统、感知系统和人机交互系统组成。
具有搬运、焊接、装配、喷涂、加工、检测等作业能力。
03
02
01
根据结构和应用场景，工业机器人可分为垂直多关节型、水平多关节型、平面关节型和SCARA型等。
打磨机器人实训报告结论
一、引言随着科技的不断发展，自动化、智能化已经成为制造业的重要发展方向。
工业机器人作为自动化、智能化的重要载体，其在各行各业的应用日益广泛。
本次实训报告主要针对打磨机器人进行实践操作，通过对打磨机器人的操作、维护、调试等方面进行深入学习，以期对工业机器人在实际生产中的应用有更深入的了解。
二、实训目的与意义1.实训目的本次实训旨在通过实际操作，使学员掌握打磨机器人的操作、维护、调试等技能，提高学员的动手能力，培养学员在实际生产中解决实际问题的能力。
2.实训意义（1）提高学员的实践操作能力，为今后从事相关行业奠定基础。
（2）了解工业机器人在实际生产中的应用，为我国制造业的发展贡献力量。
（3）提高学员的创新意识，激发学员对自动化、智能化技术的热情。
三、实训内容与过程1.实训内容（1）打磨机器人基础知识学习（2）打磨机器人操作与维护（3）打磨机器人调试与故障排除（4）打磨机器人应用案例研究2.实训过程（1）打磨机器人基础知识学习首先，对打磨机器人的概念、原理、结构等进行系统学习，了解打磨机器人的工作原理和操作方法。
（2）打磨机器人操作与维护在掌握打磨机器人基础知识的基础上，进行实际操作训练。
在操作过程中，学会如何正确操作打磨机器人，确保生产安全；同时，了解打磨机器人的日常维护保养方法，确保机器人的正常运行。
（3）打磨机器人调试与故障排除通过学习打磨机器人的调试方法，掌握如何调整机器人参数，以满足不同生产需求；同时，学会分析打磨机器人故障原因，进行故障排除。
（4）打磨机器人应用案例研究通过研究国内外打磨机器人应用案例，了解打磨机器人在实际生产中的应用情况，为今后从事相关行业提供借鉴。
四、实训成果与体会1.实训成果（1）掌握了打磨机器人的操作、维护、调试等技能。
（2）了解了工业机器人在实际生产中的应用情况。
（3）提高了自己的动手能力、创新意识和团队协作能力。
2.实训体会（1）理论与实践相结合，才能更好地掌握知识。

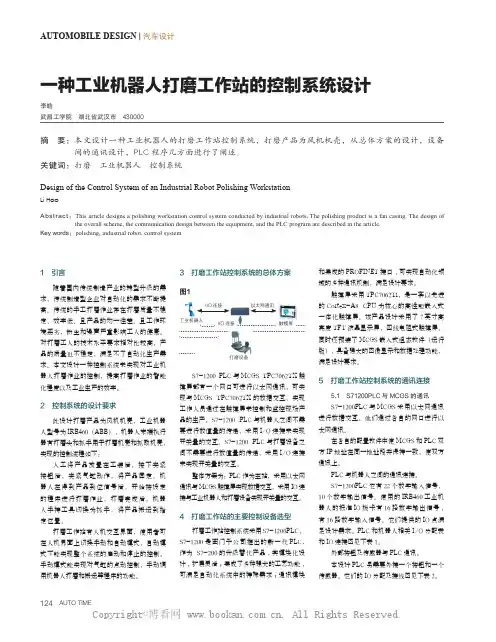

一种工业机器人打磨工作站的控制系统设计
AUTOMOBILE DESIGN | 汽车设计一种工业机器人打磨工作站的控制系统设计李皓武昌工学院 湖北省武汉市 430000摘 要： 本文设计一种工业机器人的打磨工作站控制系统，打磨产品为风机机壳，从总体方案的设计，设备间的通讯设计，PLC程序几方面进行了阐述。
关键词：打磨 工业机器人 控制系统1 引言随着国内传统制造产业的转型升级的需求，传统制造型企业对自动化的需求不断提高。
传统的手工打磨作业存在打磨质量不稳定、效率低、且产品的均一性差。
且工作环境恶劣，粉尘和噪声严重影响工人的健康。
对打磨工人的技术水平要求相对比较高，产品的质量也不稳定，满足不了自动化生产需求。
本文设计一种控制系统来实现对工业机器人打磨作业的控制，提高打磨作业的智能化程度以及工业生产的效率。
2 控制系统的设计要求此设计打磨产品为风机机壳，工业机器人型号为IRB460（ABB），机器人末端执行器有打磨头和抓手用于打磨机壳和抓取机壳，实现的控制流程如下：人工将产品放置在工装后，按下夹紧按钮后，夹紧气缸动作，将产品固定，机器人在得到产品到位信号后，开始按设定的程序进行打磨作业，打磨完成后，机器人手持工具切换为抓手，将产品搬运到指定位置。
打磨工作站有人机交互界面，使用者可在人机界面上切换手动和自动模式，自动模式下能实现整个系统的启动和停止的控制。
手动模式能实现对气缸的点动控制，手动调用机器人打磨和搬运等程序的功能。
3 打磨工作站控制系统的总体方案图1I/O连接I/O连接以太网通讯触摸屏打磨设备工业机器人S7-1200 PLC与MCGS TPC7062TX触摸屏都有一个网口可进行以太网通讯，可实现与MCGS TPC7062TX的数据交互，实现工作人员通过在触摸屏来控制和监控现场产品的生产。
S7-1200 PLC与机器人之间不需要进行数值量的传递，采用I/O连接来实现开关量的交互。
S7-1200 PLC与打磨设备之间不需要进行数值量的传递，采用I/O连接来实现开关量的交互。
全自动打磨抛光工业机器人系统研发
全自动打磨抛光工业机器人系统研发摘要：为实现工件的全自动打磨抛光，需通过Pro/E 建模设计工业机器人本体、上下料系统、打磨平台及机构，从而研发并控制自动打磨抛光工业机器人系统，通过以太网通讯关联 PLC 与控制柜。
关键词：打磨抛光机器人；数学建模；模糊变结构控制；Pro/E建模一、全自动打磨抛光工业机器人总体方案目前，研发全自动打磨抛光工业机器人有利也存在弊端，优势是可以充分展现机器人优于人工的生产稳定性、联系性以及优化性能，通过设定最优抛光动作，在一定程度上可以提升抛光质量及效率；而弊端是工业环境制约研发过程发展。
一方面，原有生产环境影响现有机械结构，因此所设计的机械结构需结合现有生产环境及尺寸；另一方面，设计机器人系统需满足金属抛光打磨所需的高灵活性以及高精准性设计要求[1]。
（一）全自动打磨抛光工业机器人整体结构布局其结构如下图所示，机器人本体、上下料系统、更换打磨工装机构等进行组合构成完整系统。
对于所设计结构布局要求如下：首先，设置合理尺寸配合机器人本体使用；其次，合理安排控制柜、辅助工装、传送带、上料机构、机器人以及工作台、线槽等位置，为实现全自动打磨抛光奠定有效基础。
全自动打磨抛光工业机器人系统整体结构布局Pro/E 建模打磨抛光工艺流程为：首先，带有真空吸盘的机器人打磨系统模块通过真空抓取待打磨抛光工件，并放置于打磨台中，大打磨头自动安装打磨砂布负责抛光打磨工件表面，小打磨头负责抛光打磨工件侧面，打磨好的工件会通过真空吸盘放置于传送带，完成工件抛光打磨过程。
打磨抛光机器人系统 Pro/E 建模二、全自动打磨抛光工业机器人及辅助系统设计（一）机器人主体研究全自动打磨抛光工业机器人，主要研究内容包含机器人控制算法、尺寸、机器人运动速度以及旋转半径等重要参数。
本文选用的全自动打磨抛光工艺机器人系统为 FUNAC M-10iA 型机器人，需要注意的是机器人的选择需根据工种类型，择优而选。
打磨机器人的实训报告
一、前言随着科技的不断发展，自动化技术在各个领域的应用越来越广泛。
工业机器人作为一种高度集成的自动化设备，已经成为现代工业生产的重要工具。
在铸造、机械加工、汽车制造等领域，机器人可以替代人工完成繁琐、重复的工作，提高生产效率和产品质量。
打磨机器人作为工业机器人的一种，具有广泛的应用前景。
本实训报告将介绍打磨机器人的相关知识，以及实训过程中的操作方法和心得体会。
二、实训目的1. 了解打磨机器人的基本原理和组成结构；2. 掌握打磨机器人的操作方法和注意事项；3. 学会调试和维护打磨机器人；4. 提高动手能力和团队合作意识。
三、实训内容1. 理论学习（1）打磨机器人的定义：打磨机器人是一种能够自动完成打磨作业的工业机器人，主要用于去除工件表面的毛刺、锐边、氧化皮等。
（2）打磨机器人的分类：根据工作方式，可分为机械式打磨、磨料磨削式打磨、电火花打磨等；根据应用领域，可分为铸造、机械加工、汽车制造等。
（3）打磨机器人的组成结构：主要由执行机构、驱动装置、控制系统、检测装置等组成。
2. 实训操作（1）打磨机器人的安装和调试：首先，根据工件尺寸和加工要求，选择合适的打磨机器人。
然后，按照说明书进行安装，调整机器人各个部件的位置和参数。
最后，进行调试，确保机器人能够正常运行。
（2）打磨机器人的操作：操作人员应熟悉打磨机器人的操作规程，按照工艺要求进行操作。
在操作过程中，注意观察机器人的运行状态，确保加工质量。
（3）打磨机器人的维护和保养：定期检查打磨机器人的各个部件，及时更换磨损的零件。
保持机器人的清洁，防止灰尘、油污等杂物进入。
3. 团队合作在实训过程中，同学们分为小组，共同完成实训任务。
小组成员之间互相协作，共同解决问题，提高了团队协作能力。
四、实训心得1. 通过本次实训，我对打磨机器人的基本原理和组成结构有了更深入的了解，掌握了打磨机器人的操作方法和注意事项。
2. 在实训过程中，我学会了如何调试和维护打磨机器人，提高了自己的动手能力。
基于恒力控制的混联机器人自由曲面柔顺抛光技术
度，适用于复杂自由曲面的抛光作业。
混联机器人设计原则
01
02
03
04
灵活性
混联机器人应具备足够的灵活 性，以适应不同形状和大小的
自由曲面。
高精度
混联机器人应具备高精度的运 动控制能力，以确保抛光作业
的准确性和一致性。
稳定性
混联机器人应具备良好的稳定 性，以确保在抛光作业过程中 不会出现颤振或失稳现象。
04
自由曲面柔顺抛光技术
自由曲面抛光原理
抛光轮与工件表面相互作用
抛光轮与工件表面在压力作用下发生摩擦和切削，去除表面粗糙 部分，实现表面平滑。
材料去除机制
通过磨粒在工件表面的切削、划擦和挤压作用，实现材料去除。
恒力控制原理
采用传感器实时检测抛光轮与工件表面的接触力，通过反馈控制系 统调整抛光轮的工作压力，确保抛光过程中压力恒定。
轻量化
混联机器人应尽量采用轻量化 材料和结构，以减小运动惯量
和能耗。
混联机器人实例介绍
KUKA LBR iiwa
一款轻量级并联机器人，具有高 精度和快速运动能力，适用于装 配、检测和抛光等作业。
ABB YuMi
一款人机协作型机器人，具有灵 活的关节设计和紧凑的尺寸，适 用于装配、检测和抛光等作业。
06
技术展望与未来发展方向
技术局限性
技术成熟度
当前基于恒力控制的混联机器人 自由曲面柔顺抛光技术尚未完全 成熟，仍存在一些技术难题和挑
战。
应用范围
该技术的应用范围相对有限，主要 适用于特定的自由曲面抛光场景， 对于复杂或多样化的抛光需求适应 性不足。
成本与维护
该技术的实现需要高精度、高质量 的硬件设备和维护，导致成本较高 ，且日常维护较为复杂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
DLRB-2600机器人打磨抛光实训系统
技术文件
图片仅供参考，以实际配置为准
一、设备概述
该系统依据国家相关职业工种培养及鉴定标准，结合中国当前制造业的岗位需求设计研发而成。
该系统由该系统涵盖了机、电、光、气一体化专业中所涉及的多学科、多专业综合知识，可最大程度缩短培训过程与实际生产过程的差距，涉及的技术包括：PLC
控制技术、传感器检测技术、气动技术、电机驱动技术、计算机组态监控及
人机界面、机械结构与系统安装调试、故障检测技术技能、触摸屏技术、运动控制、计算机技术及系统工程等。
二、设备特点
1、系统采用计算机仿真现代化信息技术手段，通过操作、模拟、仿真三个培训层面，解决专业培训理论、实验、实习和实际应用脱节的问题。
2、系统操作安全（多重人身、设备安全保护）、规范，使用灵活，富有现代感。
3、模块化结构，各任务模块可与机器人组合完成相应任务
4、开放式设计：可根据实训内容选择机器人夹具及载体模型；并根据学员意愿选择在实训平台的安装位置及方向；且具有很好的延伸型，客户可根据自己的需求开发新模型及夹具。
三、技术参数
1、三相四线380V±10% 50HZ
2、工作环境：温度-10℃－+40℃，相对湿度<85％（25℃），无水珠凝结海拔<4000m
3、电源控制：自动空气开关通断电源，有过压保护、欠压保护、过流保护、漏电保护系统。
4、输出电源：
2
（1）三相四线380V±10% 50HZ
（2）直流稳压电源：24V/5A，
7、机器人：ABB IRB2600
四、各模块简介
1、实训台
实训台体采用优质钢板（板厚1.2mm）制作，表面喷涂处理；实训台面采用型材结构搭建，可任意安装机器人或其它执行机构；并有不锈钢网孔电气安装板（板厚1.5mm），用于安装控制器件与电源电路；实训台上配有相应的操作面板，采用内嵌按钮和指示灯，分别为“启动”、“停止”、“复位”，并且具备急停功能；可编程逻辑控制器安装于电气网孔板上，实现机器人与各任务模块的组合；实训台底脚上安装有脚轮，能够方便移动与定位。
2、机器人
1）机器人本体
3
4
采用ABB IRB2600型工业机器人
2） 机器人本体
手腕持重： 12 kg
最大臂展半径： 1.85m
轴数： 6轴
重复定位精度： ±
0.07mm
防护等级：IP67
轴运动：
轴动作范围最大速度
1 回转+180︒至-180︒175︒/s
2 立臂+155︒至-95︒175︒/s
3 横臂+75︒至-180︒175︒/s
4 腕+400︒至-400︒360︒/s
5 腕摆+120︒至-120︒360︒/s
腕传+400︒至-400︒500︒/s
电源：200-600V，50/60Hz
耗电量： 4 KVA / 7.8 KVA(带外轴)
机器人尺寸：底座：676 X 511 mm
机器人重量：284 kg
环境温度：5︒C- 45︒C
5。
