电感和磁珠的区别大家经常会听到“电感磁珠”这样的说法，但是你知道吗？其实电感和磁珠是两样独立的电子元件，电感是储能元件，而磁珠却是能量消耗器件。
此外，两者之间还有很多其他的区别，下面，我们就来探讨下电感和磁珠还有哪些区别。
磁珠由氧磁体组成，电感由磁芯和线圈组成，磁珠把交流信号转化为热能，电感把交流存储起来，缓慢的释放出去，因此说电感是储能元件，而磁珠是能量转换(消耗)器件。
电感多用于电源滤波回路，磁珠多用于信号回路，磁珠主要用于抑制电磁辐射干扰，而电感用于这方面则侧重于抑制传导性干扰。
两者都可用于处理EMC、EMI问题。
磁珠是用来吸收超高频信号，例如一些RF电路、PLL、振荡电路、含超高频存储器电路(DDR SDRAM，RAMBUS等)都需要在电源输入部分加磁珠，而电感是一种蓄能元件，用在LC振荡电路、中低频的滤波电路等，其应用频率范围很少超过50MHZ。
地的连接一般用电感，电源的连接也用电感，而对信号线则常采用磁珠。
但实际上磁珠应该也能到达吸收高频干扰的目的啊。
而且电感在高频谐振以后都不能再起电感的作用了,先必需明白EMI的两个途径，即：辐射和传导，不同的途径采用不同的抑制方法。
前者用磁珠，后者用电感。
对于扳子的IO部分，基于EMC的目的可以用电感将IO部分和扳子的地开展隔离。
比方将USB的地和扳子的地用10uH的电感隔离可以防止插拔的噪声干扰地平面。
电感一般用于电路的匹配和信号质量的控制上。
在模拟地和数字地结合的地方用磁珠。
数字地和模拟地之间的磁珠用多大,磁珠的大小（确切的说应该是磁珠的特性曲线),取决于你需要磁珠吸收的干扰波的频率,为什么磁珠的单位和电阻是一样的呢？都是欧姆！磁珠就是阻高频嘛，对直流电阻低，对高频电阻高，不就好理解了吗，比方1000R@100Mhz就是说对100M频率的信号有1000欧姆的电阻,因为磁珠的单位是按照它在某一频率产生的阻抗来标称的，阻抗的单位也是欧姆。
磁珠的datasheet 上一般会附有频率和阻抗的特性曲线图。
电感和磁珠的区别

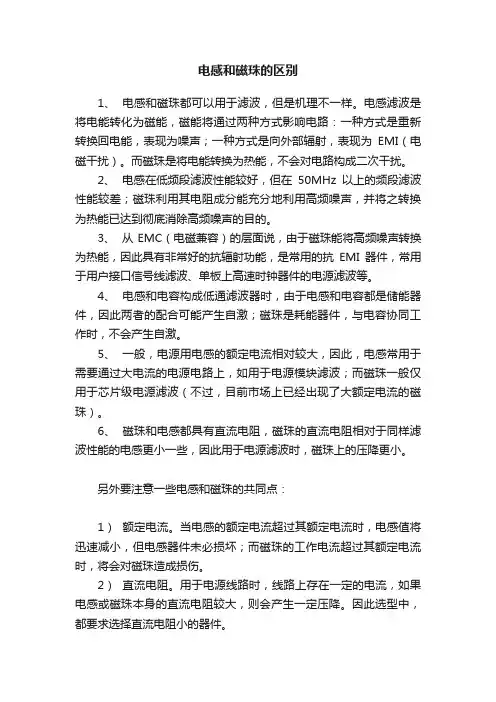

电感和磁珠的区别1、电感和磁珠都可以用于滤波，但是机理不一样。
电感滤波是将电能转化为磁能，磁能将通过两种方式影响电路：一种方式是重新转换回电能，表现为噪声；一种方式是向外部辐射，表现为EMI（电磁干扰）。
而磁珠是将电能转换为热能，不会对电路构成二次干扰。
2、电感在低频段滤波性能较好，但在50MHz以上的频段滤波性能较差；磁珠利用其电阻成分能充分地利用高频噪声，并将之转换为热能已达到彻底消除高频噪声的目的。
3、从EMC（电磁兼容）的层面说，由于磁珠能将高频噪声转换为热能，因此具有非常好的抗辐射功能，是常用的抗EMI器件，常用于用户接口信号线滤波、单板上高速时钟器件的电源滤波等。
4、电感和电容构成低通滤波器时，由于电感和电容都是储能器件，因此两者的配合可能产生自激；磁珠是耗能器件，与电容协同工作时，不会产生自激。
5、一般，电源用电感的额定电流相对较大，因此，电感常用于需要通过大电流的电源电路上，如用于电源模块滤波；而磁珠一般仅用于芯片级电源滤波（不过，目前市场上已经出现了大额定电流的磁珠）。
6、磁珠和电感都具有直流电阻，磁珠的直流电阻相对于同样滤波性能的电感更小一些，因此用于电源滤波时，磁珠上的压降更小。
另外要注意一些电感和磁珠的共同点：1）额定电流。
当电感的额定电流超过其额定电流时，电感值将迅速减小，但电感器件未必损坏；而磁珠的工作电流超过其额定电流时，将会对磁珠造成损伤。
2）直流电阻。
用于电源线路时，线路上存在一定的电流，如果电感或磁珠本身的直流电阻较大，则会产生一定压降。
因此选型中，都要求选择直流电阻小的器件。
3）频率特性曲线。
电感和磁珠的厂家资料都附有器件频率特性曲线图。
在选型中，需仔细参考这些曲线，以选择合适的器件。
应用时，注意其谐振频率。
磁珠和电感的区别

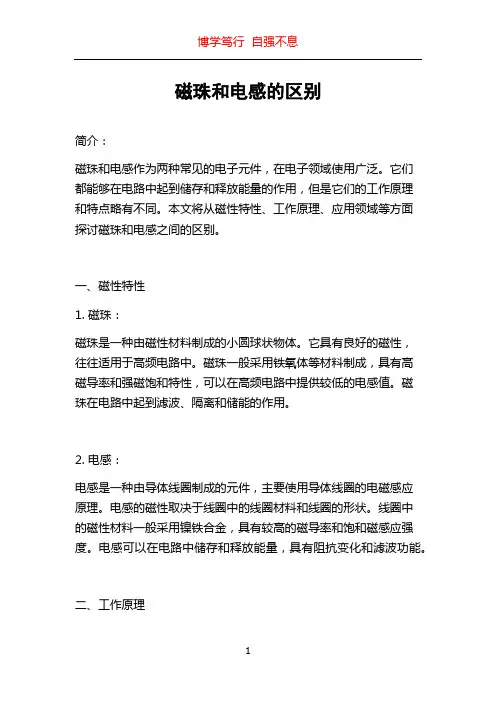

磁珠和电感的区别简介：磁珠和电感作为两种常见的电子元件，在电子领域使用广泛。
它们都能够在电路中起到储存和释放能量的作用，但是它们的工作原理和特点略有不同。
本文将从磁性特性、工作原理、应用领域等方面探讨磁珠和电感之间的区别。
一、磁性特性1. 磁珠：磁珠是一种由磁性材料制成的小圆球状物体。
它具有良好的磁性，往往适用于高频电路中。
磁珠一般采用铁氧体等材料制成，具有高磁导率和强磁饱和特性，可以在高频电路中提供较低的电感值。
磁珠在电路中起到滤波、隔离和储能的作用。
2. 电感：电感是一种由导体线圈制成的元件，主要使用导体线圈的电磁感应原理。
电感的磁性取决于线圈中的线圈材料和线圈的形状。
线圈中的磁性材料一般采用镍铁合金，具有较高的磁导率和饱和磁感应强度。
电感可以在电路中储存和释放能量，具有阻抗变化和滤波功能。
二、工作原理1. 磁珠：磁珠主要通过磁导率和磁感应强度来调整电路中的电感值。
当电流通过磁珠时，磁珠内部会产生磁场，通过改变磁场强度和方向，可以改变电感的大小和性质。
磁珠可根据不同的工作频率和电流条件选择合适的材料和尺寸。
2. 电感：电感基于电磁感应原理工作。
当电流通过线圈时，产生的磁场会自感应回到线圈中，产生感应电动势，并对电路中的电流起到调节的作用。
线圈的大小和形状以及线圈中的材料都会影响电感的大小和性能。
通过改变线圈的参数，可以实现对电流和电压的调控。
三、应用领域1. 磁珠：磁珠常见于高频电路和无线通信领域。
它们广泛应用于滤波器、隔离器和匹配器等电路中，可提供较低的电感值和较高的频率响应。
磁珠还可用于电源管理电路和射频功率放大器等应用，具有稳定性和可靠性的特点。
2. 电感：电感广泛应用于电源电路、放大器、射频通信和变频器等领域。
在直流电源电路中，电感可用于稳定电流和降低电压波动。
在放大器和射频通信领域，电感可用于匹配和调谐，提高信号转换效率。
电感还常用于变频器中的滤波和电路保护等方面。
结论：磁珠和电感作为常见的电子元件，在电子领域起到重要作用。
详解电感和磁珠
一、电感.一般用符号L表示.图“”。
二、定义：电压除以电流对时间的导数之商。
电感是指线圈在磁场中活动时，所能感应到的电流的强度，单位是“亨利”（H=1000mH=1000000uH）。
也指利用此性质制成的元件。
三、制成：电感器（电感线圈）和变压器均是用绝缘导线（例如漆包线、纱包线等）绕制而成的电磁感应元件，也是电子电路中常用的元器件之一，相关产品如共模滤波器等。
四、特性：通直流隔交流，通高频阻低频。
电感器和电容器一样，也是一种储能元件，它能把电能转变为磁场能，并在磁场中储存能量。
自感当线圈中有电流通过时，线圈的周围就会产生磁场。
当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（电动势用以表示有源元件理想电源的端电压），这就是自感。
互感两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。
互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度。
当交流电通过电感线圈的电路时，电路中产生自感电动势，阻碍电流的改变，形成了感抗。
自感系数越大则自感电动势也越大，感抗也就越大。
如果交流电频率大则电流的变化率也大，那么自感电动势也必然大，所以感抗也随交流电的频率增大而增大。
交流电中的感抗和交流电的频率、电感线圈的自感系数成正比。
在实际应用中，电感是起着“阻交、通直”的作用，因而在交流电路中常应用感抗的特性来旁通低频及直流电，阻止高频交流电。
五、作用：（常见电路使用的电容）电感在电子电路中起谐振、耦合、延迟、滤波、陷波扼流抗干扰等作用。
五、主要参数：A、单位:电感器上标注的电感量的大小.表示线圈本身固有特性,主要取决于线圈的圈数,结构及绕制方法等,与电流大小无关,反映电感线圈存储磁场能的能力,也反映电感器通过变化电流时产生感应电动势的能力.单位为亨(H).单位有亨利(H)、毫亨利 (mH)、微亨利(uH)，1H=10^3mH=10^6uH。
芯片术语

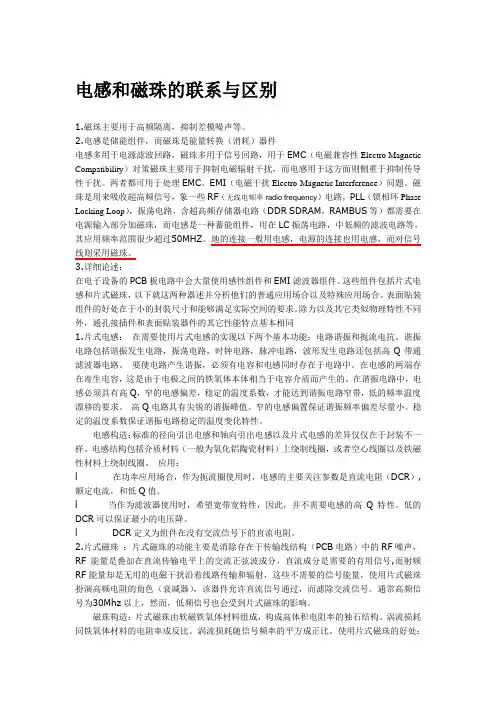

电感和磁珠的联系与区别1.磁珠主要用于高频隔离，抑制差模噪声等。
2.电感是储能组件，而磁珠是能量转换（消耗）器件电感多用于电源滤波回路，磁珠多用于信号回路，用于EMC（电磁兼容性Electro Magnetic Compatibility）对策磁珠主要用于抑制电磁辐射干扰，而电感用于这方面则侧重于抑制传导性干扰。
两者都可用于处理EMC、EMI（电磁干扰Electro-Magnetic Interference）问题。
磁珠是用来吸收超高频信号，象一些RF（无线电频率radio frequency）电路，PLL（锁相环Phase Locking Loop），振荡电路，含超高频存储器电路（DDR SDRAM，RAMBUS等）都需要在电源输入部分加磁珠，而电感是一种蓄能组件，用在LC振荡电路，中低频的滤波电路等，其应用频率范围很少超过50MHZ。
地的连接一般用电感，电源的连接也用电感，而对信号线则采用磁珠。
3.详细论述：在电子设备的PCB板电路中会大量使用感性组件和EMI滤波器组件。
这些组件包括片式电感和片式磁珠，以下就这两种器述并分析他们的普通应用场合以及特殊应用场合。
表面贴装组件的好处在于小的封装尺寸和能够满足实际空间的要求。
除力以及其它类似物理特性不同外，通孔接插件和表面贴装器件的其它性能特点基本相同1.片式电感：在需要使用片式电感的实现以下两个基本功能：电路谐振和扼流电抗。
谐振电路包括谐振发生电路，振荡电路，时钟电路，脉冲电路，波形发生电路还包括高Q带通滤波器电路。
要使电路产生谐振，必须有电容和电感同时存在于电路中。
在电感的两端存在寄生电容，这是由于电极之间的铁氧体本体相当于电容介质而产生的。
在谐振电路中，电感必须具有高Q，窄的电感偏差，稳定的温度系数，才能达到谐振电路窄带，低的频率温度漂移的要求。
高Q电路具有尖锐的谐振峰值。
窄的电感偏置保证谐振频率偏差尽量小。
稳定的温度系数保证谐振电路稳定的温度变化特性。
电感和磁珠
电感的参数：1，电感值高频用电感0.6-390n，一般信号用电感10n-1000u H,电源用电感：1 -470 u H2，直流电阻几mΩ-几Ω，感值越大，直流阻抗越大。
3，自谐振频率（Q最大时的频率）几n H的可以达到12G,几百n H的可达几百M，几u H的可以达到几十M.4，额定电流几m A-几A ,并不是电感值越大，额定电流越小；对于同种类别的是这样（信号用，电源用），但是信号用电感额定电流一般比电源用额定电流小，电源用电感可达到几A。
应用要点：工作频率小于谐振频率时，电感值基本保持不变；应用时应使谐振频率高于工作频率。
高于谐振点，电感呈现容性。
电感用于电源滤波时，需要考虑直流电阻引起的压降，电感的工作电流小于额定工作电流。
电感不单独使用滤波，（低频时阻抗很小）考虑电感输出波形，需要和电容配合；而电容可以单独滤波，滤波时是否需要电感，参见电源设计解析。
磁珠：磁珠的单位为Ω/100MHz，根据特性曲线，选取滤波频段，磁珠阻抗越大越好。
Date-sheet上，磁珠的参数是100MHz时的阻抗值。
磁珠的应用要点：1，磁珠等效为电阻和电感串联，但是有趣的是在低频Z L＞Z R，磁珠表现为感性，反射噪声；高频时表现为阻性，吸收噪声转化成热能。
转折点是Z L=Z R。
即使磁珠阻抗Z(总阻抗)相同，转折点却不一定相同，转折点频率越低表现的电阻性越强，表示吸收频谱范围越大，同时波形震荡和失真越小。
在选择磁珠时，应使电路噪声大于转折点频率磁珠吸收噪声，工作频率（有用信号）小于转折点频率，防止有效信号被磁珠衰减。
2，电路工作频率小于谐振频率。
3，同电感类似电源滤波时要考虑直流阻抗，压降，额定电流。
电感磁珠比较：电感优点：低频＜50MHz滤波性能良好，＞50MHz滤波性能较差；电感电容配合滤波可能产生自激；电源用电感额定电流大。
磁珠：EMI EMC性能好不会形成二次干扰，与电容配合不会产生自激；额定电流小，仅适用于芯片级电源滤波；。
磁珠的作用以及和电感的区别
磁珠的作用磁珠：又名0欧姆电阻。
它的一个应用如下：当需要模拟地和数字地共地时，可以考虑采用磁珠，与直接用导线连接两个地相比采用磁珠可以减小网络间的相互干扰稳压电源直流输出需要进行滤波，比如串连一个几十微亨的电感等，但是当电流达到数安培，甚至几十上百安培时，电感肯定会黑了！如果用扼流圈，线圈截面又需要很大，这时可以在导线或者电阻上套一个磁珠，相当于一个功率电感，起滤波的作用，对高频又很好的抑制作用，主要是1MHz以上的噪声。
全称为铁氧体磁珠滤波器。
磁珠由氧磁体组成，电感由磁心和线圈组成，磁珠把交流信号转化为热能，电感把交流存储起来，缓慢的释放出去。
磁珠对高频信号才有较大阻碍作用，一般规格有100欧/100mMHZ,它在低频时电阻比电感小得多。
电感的等效电阻可有Z=2X3.14xf来求得。
铁氧体磁珠(FerriteBead)是目前应用发展很快的一种抗干扰元件，廉价、易用，滤除高频噪声效果显著。
在电路中只要导线穿过它即可（我用的都是象普通电阻模样的，导线已穿过并胶合，也有表面贴装的形式，但很少见到卖的）。
当导线中电流穿过时，铁氧体对低频电流几乎没有什么阻抗，而对较高频率的电流会产生较大衰减作用。
高频电流在其中以热量形式散发，其等效电路为一个电感和一个电阻串联，两个元件的值都与磁珠的长度成比例。
磁珠种类很多，制造商应提供技术指标说明，特别是磁珠的阻抗与频率关系的曲线。
有的磁珠上有多个孔洞，用导线穿过可增加元件阻抗（穿过磁珠次数的平方），不过在高频时所增加的抑制噪声能力不可能如预期的多，而用多串联几个磁珠的办法会好些。
铁氧体是磁性材料，会因通过电流过大而产生磁饱和，导磁率急剧下降。
大电流滤波应采用结构上专门设计的磁珠，还要注意其散热措施。
铁氧体磁珠不仅可用于电源电路中滤除高频噪声（可用于直流和交流输出），还可广泛应用于其他电路，其体积可以做得很小。
特别是在数字电路中，由于脉冲信号含有频率很高的高次谐波，也是电路高频辐射的主要根源，所以可在这种场合发挥磁珠的作用。
电路图识别之磁珠和电感的区别篇
电路图识别之磁珠和电感的区别篇可能一些新的朋友在刚看维修MP3技术资料时或电路图时常会看到磁珠这个词，可在网上粗略一查，好像他和电感差不多，其实则不然下面我就说一下他们之间的区别：磁珠的作用要从其结构来着手分析，磁珠的结构可以看成一个电阻和电感的串接（许多人容易把它和电感混淆，它和电感的区别就在于多了电阻的分量）。
其作用主要是在高频率下利用电感成分反射噪声，利用电阻成分把噪音转换成热量，由此达到抑制噪声的作用。
使用方法比较简单，直接插入信号线、电源线中就可以通过吸收、反射来实现抑制噪声和执行EMC对策的功能。
电感的作用:储能、滤波、阻抗、扼流、谐振和变压的作用。
电阻器识别电阻电阻，用符号R表示。
其最基本的作用就是阻碍电流的流动。
衡量电阻器的两个最基本的参数是阻值和功率。
阻值用来表示电阻器对电流阻碍作用的大小，用欧姆表示。
除基本单位外，还有千欧和兆欧。
功率用来表示电阻器所能承受的最大电流，用瓦特表示，有1/16W，1/8W，1/4W，1/2W，1W，2W等多种，超过这一最大值，电阻器就会烧坏。
根据电阻器的制作材料不同，有水泥电阻（制作成本低，功率大，热噪声大，阻值不够精确，工作不稳定），碳膜电阻，金属膜电阻（体积小，工作稳定，噪声小，精度高）以及金属氧化膜电阻等等。
根据其阻值是否可变可分为微调电阻，可调电阻，电位器等。
可调电阻（电位器）电路符号如下：电阻在标记它的值的方法是用色环标记法。
它的识别方法如下：色别第一位色环（电阻值的第一位）第二位色环（电阻值的第二位）第三位色环（乘10的倍数）第四位色环（表误差）棕1110--红2 2 100 --橙3 3 1000 --黄4 4 10000 --绿5 5 100000 --蓝6 6 1000000 --紫7 7 10000000 --灰8 8 100000000 --白9 9 1000000000 --黑0 0 1 --金-- -- 0.1 +-0.05银-- -- 0.01 +-0.1无色-- -- -- +-0.2电容，用符号C表示。
磁珠与电感有什么区别
78、磁珠与电感有什么区别？高频时磁珠怎么滤波？答：电感是用来控制PCB内的EMI。
对电感而言，它的感抗是和频率成正比的。
这可以由公式：XL = 2πfL来说明，XL是感抗（单位是Ω）。
例如：一个理想的10 mH电感，在10 kHz时，感抗是628Ω；在100 MHz时，增加到6.2 MΩ。
因此在100 MHz时，此电感可以视为开路（open circuit）。
在100 MHz时，若让一个讯号通过此电感，将会造成此讯号品质的下降（这是从时域来观察）。
和电容一样，此电感的电气参数（线圈之间的寄生电容）限制了此电感只能在频率1 MHz以下工作。
问题是，在高频时，若不能使用电感，那要使用什么呢？答案是，应该使用「铁粉珠（ferrite bead）」。
铁粉材料是铁镁或铁镍合金，这些材料具有高的导磁系数（permeability），在高频和高阻抗下，电感内线圈之间的电容值会最小。
铁粉珠通常只适用于高频电路，因为在低频时，它们基本上是保有电感的完整特性（包含有电阻和抗性分量），因此会造成线路上的些微损失。
在高频时，它基本上只具有抗性分量（jωL），并且抗性分量会随着频率上升而增加。
实际上，铁粉珠是射频能量的高频衰减器。
其实，可以将铁粉珠视为一个电阻并联一个电感。
在低频时，电阻被电感「短路」，电流流往电感；在高频时，电感的高感抗迫使电流流向电阻。
本质上，铁粉珠是一种「耗散装置（dissipative device）」，它会将高频能量转换成热能。
因此，在效能上，它只能被当成电阻来解释，而不是电感。
79、笔记本电脑适配器的AC端GND和电脑内部的GND(即机壳)是不是保持很低的压差?他们之间的地有什么关系呢?适配器内部是怎样设计的呢?我们测电源谐波的时候谐波主要是适配器产生还是笔记本电脑本身产生的呢?答：理论上来讲电脑机壳和适配器的GND都应该是保护地，是没有压差，直接接大地的。
AC适配器输入的电压基准是零线，输出是直流，与输入隔离。
铁氧体磁珠和电感的区别
铁氧体磁珠(Ferrite Bead)和电感的区别磁珠由氧磁体组成，电感由磁心和线圈组成，磁珠把交流信号转化为热能，电感把交流存储起来，缓慢的释放出去。
磁珠对高频信号才有较大阻碍作用，一般规格有100 欧/100mMHZ ,它在低频时电阻比电感小得多。
电感的等效电阻可有Z=2X3.14xf 来求得。
铁氧体磁珠(Ferrite Bead) 是目前应用发展很快的一种抗干扰元件，廉价、易用，滤除高频噪声效果显著。
在电路中只要导线穿过它即可（我用的都是象普通电阻模样的，导线已穿过并胶合，也有表面贴装的形式，但很少见到卖的）。
当导线中电流穿过时，铁氧体对低频电流几乎没有什么阻抗，而对较高频率的电流会产生较大衰减作用。
高频电流在其中以热量形式散发，其等效电路为一个电感和一个电阻串联，两个元件的值都与磁珠的长度成比例。
磁珠种类很多，制造商应提供技术指标说明，特别是磁珠的阻抗与频率关系的曲线。
有的磁珠上有多个孔洞，用导线穿过可增加元件阻抗（穿过磁珠次数的平方），不过在高频时所增加的抑制噪声能力不可能如预期的多，而用多串联几个磁珠的办法会好些。
铁氧体是磁性材料，会因通过电流过大而产生磁饱和，导磁率急剧下降。
大电流滤波应采用结构上专门设计的磁珠，还要注意其散热措施。
铁氧体磁珠不仅可用于电源电路中滤除高频噪声（可用于直流和交流输出），还可广泛应用于其他电路，其体积可以做得很小。
特别是在数字电路中，由于脉冲信号含有频率很高的高次谐波，也是电路高频辐射的主要根源，所以可在这种场合发挥磁珠的作用。
铁氧体磁珠还广泛应用于信号电缆的噪声滤除。
以常用于电源滤波的HH-1H3216-500 为例，其型号各字段含义依次为：HH 是其一个系列，主要用于电源滤波，用于信号线是HB 系列；1 表示一个元件封装了一个磁珠，若为4 则是并排封装四个的；H 表示组成物质，H、C、M 为中频应用（50－200MHz），T 低频应用（<50MHz），S 高频应用（>200MHz）；3216 封装尺寸，长3.2mm，宽1.6mm，即1206 封装；500 阻抗（一般为100MHz 时），50 ohm。
工程师教你：磁珠(bead)和电感(inductance)的区别
工程师教你：磁珠(bead)和电感(inductance)的区别
磁珠有很高的电阻率和磁导率，他等效于电阻和电感串联，但电阻值和电感值都随频率变化。
他比普通的电感有更好的高频滤波特性，在高频时呈现阻性，所以能在相当宽的频率范围内保持较高的阻抗，从而提高调频滤波效果。
作为电源滤波，可以使用电感。
磁珠的电路符号就是电感，但是型号上可以看出使用的是磁珠。
在电路功能上，磁珠和电感是原理相同的，只是频率特性不同罢了。
磁珠由氧磁体组成，电感由磁心和线圈组成，磁珠把交流信号转化为热能，电感把交流存储起来，缓慢的释放出去。
磁珠对高频信号才有较大阻碍作用，一般规格有100欧/100mMHZ,它在低频时电阻比电感小得多。
铁氧体磁珠(FerriteBead)是目前应用发展很快的一种抗干扰元件，廉价、易用，滤除高频杂讯效果显着。
在电路中只要导线穿过它即可(我用的都是象普通电阻模样的，导线已穿过并胶合，也有表面贴装的形式，但很少见到卖的)。
当导线中电流穿过时，铁氧体对低频电流几乎没有什幺阻抗，而对较高频率的电流会产生较大衰减作用。
高频电流在其中以热量形式散发，其等效电路为一个电感和一个电阻串联，两个元件的值都与磁珠的长度成比例。
磁珠种类很多，制造商应提供技术指标说明，特别是磁珠的阻抗与频率关系的曲线。
铁氧体是磁性材料，会因通过电流过大而产生磁饱和，导磁率急剧下降。
大电流滤波应採用结构上专门设计的磁珠，还要注意其散热措施。
铁氧体磁珠不仅可用于电源电路中滤除高频杂讯(可用于直流和交流输。
磁珠和电感的区别
转自电子制作网：老铎/165v/div/2007-6-27/685-1.htm了解磁珠性能用途和电感的区别-磁珠在高频电路中应用非常广泛，了解磁珠的性能和用途使电路设计更加简洁方便。
电感是储能元件，而磁珠是能量转换(消耗)器件。
电感多用于电源滤波回路，侧重于抑止传导性干扰;磁珠多用于信号回路，主要用于EMI方面。
磁珠用来吸收超高频信号，象一些RF电路，PLL，振荡电路，含超高频存储器电路(DDR，SDRAM，RAMBUS等)都需要在电源输入部分加磁珠，而电感是一种储能元件，用在LC振荡电路、中低频的滤波电路等，其应用频率范围很少超过50MHz。
1。
片式电感:在电子设备的PCB板电路中会大量使用感性元件和EMI滤波器元件。
这些元件包括片式电感和片式磁珠，以下就这两种器件的特点进行描述并分析他们的普通应用场合以及特殊应用场合。
表面贴装元件的好处在于小的封装尺寸和能够满足实际空间的要求。
除了阻抗值，载流能力以及其他类似物理特性不同外，通孔接插件和表面贴装器件的其他性能特点基本相同。
在需要使用片式电感的场合，要求电感实现以下两个基本功能:电路谐振和扼流电抗。
谐振电路包括谐振发生电路，振荡电路，时钟电路，脉冲电路，波形发生电路等等。
谐振电路还包括高Q带通滤波器电路。
要使电路产生谐振，必须有电容和电感同时存在于电路中。
在电感的两端存在寄生电容，这是由于器件两个电极之间的铁氧体本体相当于电容介质而产生的。
在谐振电路中，电感必须具有高Q，窄的电感偏差，稳定的温度系数，才能达到谐振电路窄带，低的频率温度漂移的要求。
高Q电路具有尖锐的谐振峰值。
窄的电感偏置保证谐振频率偏差尽量小。
稳定的温度系数保证谐振频率具有稳定的温度变化特性。
标准的径向引出电感和轴向引出电感以及片式电感的差异仅仅在于封装不一样。
电感结构包括介质材料(通常为氧化铝陶瓷材料)上绕制线圈，或者空心线圈以及铁磁性材料上绕制线圈。
在功率应用场合，作为扼流圈使用时，电感的主要参数是直流电阻(DCR)，额定电流，和低Q值。
电子电路中电感与磁珠的讲解
电感是储能元件，而磁珠是能量转换（耗费）器件
电感多用于电源滤波回路，磁珠多用于信号回路，用于EMC对策
磁珠重要用于抑制电磁辐射搅扰，而电感用于这方面则侧重于抑制传导性搅扰。两者都可用于处置EMC、EMIIssue(问题)。
磁珠是用来吸收超高频信号，象少许RF电路，PLL，振荡电路，含超高频存储器电路（DDR SDRAM，RAMBUS等）都需求在电源输出局部加磁珠，而电感是一种蓄能元件，用在LC振荡电路，中低频的滤波电路等，其使用频率领域很少超越错50MHZ。
比方1000R@100Mhz就是说对100M频率的信号有1000欧姆的电阻
由于磁珠的单位是依据它在某一频率发生的阻抗来标称的，阻抗的单位也是欧姆。磁珠的datasheet上普通会附有频率和阻抗的特性曲线图。普通以100MHz为规范，比方2012B601，就是指在100MHz的时分磁珠的Impedance为600欧姆。
地的衔接普通用电感，电源的衔接也用电感，而对信号线则采用磁珠？
但实践上磁珠应该也能到达吸收高频搅扰的目的啊？并且电感在高频谐振过后都不能再起电感的作用了……
还请各位大侠明示
先必需明白EMI的两个途径，即：辐射和传导，不同的途径采用不同的抑制办法。前者用磁珠，后者用电感。
关于扳子的IO局部，是不是基于EMC的目的能够用电感将IO局部和扳子的地实行隔离，比方将USB的地和扳子的地用10uH的电感隔离能够避免插拔的噪声搅扰地立体？
做为电源滤波，能够运用电感。
磁珠的电路符号就是电感
但是型号上能够看出运用的是磁珠
在电路功效上，磁珠和电感是原理相反的，不过频率特性Байду номын сангаас同而已
线圈，磁珠
[指南]电路图识别之磁珠和电感的区别篇
![[指南]电路图识别之磁珠和电感的区别篇](https://img.taocdn.com/s3/m/a0a1c0280812a21614791711cc7931b765ce7b8a.png)
电路图识别之磁珠和电感的区别篇可能一些新的朋友在刚看维修MP3技术资料时或电路图时常会看到磁珠这个词，可在网上粗略一查，好像他和电感差不多，其实则不然下面我就说一下他们之间的区别：磁珠的作用要从其结构来着手分析，磁珠的结构可以看成一个电阻和电感的串接（许多人容易把它和电感混淆，它和电感的区别就在于多了电阻的分量）。
其作用主要是在高频率下利用电感成分反射噪声，利用电阻成分把噪音转换成热量，由此达到抑制噪声的作用。
使用方法比较简单，直接插入信号线、电源线中就可以通过吸收、反射来实现抑制噪声和执行EMC对策的功能。
电感的作用:储能、滤波、阻抗、扼流、谐振和变压的作用。
电阻器识别电阻电阻，用符号R表示。
其最基本的作用就是阻碍电流的流动。
衡量电阻器的两个最基本的参数是阻值和功率。
阻值用来表示电阻器对电流阻碍作用的大小，用欧姆表示。
除基本单位外，还有千欧和兆欧。
功率用来表示电阻器所能承受的最大电流，用瓦特表示，有1/16W，1/8W，1/4W，1/2W，1W，2W等多种，超过这一最大值，电阻器就会烧坏。
根据电阻器的制作材料不同，有水泥电阻（制作成本低，功率大，热噪声大，阻值不够精确，工作不稳定），碳膜电阻，金属膜电阻（体积小，工作稳定，噪声小，精度高）以及金属氧化膜电阻等等。
根据其阻值是否可变可分为微调电阻，可调电阻，电位器等。
可调电阻（电位器）电路符号如下：电阻在标记它的值的方法是用色环标记法。
它的识别方法如下：色别第一位色环（电阻值的第一位）第二位色环（电阻值的第二位）第三位色环（乘10的倍数）第四位色环（表误差）棕1110--红 2 2 100 --橙 3 3 1000 --黄 4 4 10000 --绿 5 5 100000 --蓝 6 6 1000000 --紫7 7 10000000 --灰8 8 100000000 --白9 9 1000000000 --黑0 0 1 --金-- -- 0.1 +-0.05银-- -- 0.01 +-0.1无色-- -- -- +-0.2电容，用符号C表示。
磁珠(bead)和电感(inductance)的区别与联系
磁珠(bead)和電感(inductance)的區別與聯繫磁珠有很高的電阻率和磁導率，他等效於電阻和電感串聯，但電阻值和電感 值都隨頻率變化。
他比普通的電感有更好的高頻濾波特性，在高頻時呈現阻性， 所以能在相當寬的頻率範圍內保持較高的阻抗，從而提高調頻濾波效果。
作為電源濾波，可以使用電感。
磁珠的電路符號就是電感，但是型號上可以 看出使用的是磁珠。
在電路功能上，磁珠和電感是原理相同的，只是頻率特性不 同罷了。
磁珠由氧磁體組成，電感由磁心和線圈組成，磁珠把交流信號轉化為熱能， 電感把交流存儲起來，緩慢的釋放出去。
磁珠對高頻信號才有較大阻礙作用，一般規格有 100 歐/100mMHZ,它在低頻 時電阻比電感小得多。
鐵氧體磁珠(FerriteBead)是目前應用發展很快的一種抗干擾元件，廉價、易 用，濾除高頻雜訊效果顯著。
在電路中只要導線穿過它即可（我用的都是象普通電阻模樣的，導線已穿過 並膠合，也有表面貼裝的形式，但很少見到賣的）。
當導線中電流穿過時，鐵氧 體對低頻電流幾乎沒有什麼阻抗，而對較高頻率的電流會產生較大衰減作用。
高 頻電流在其中以熱量形式散發，其等效電路為一個電感和一個電阻串聯，兩個元 件的值都與磁珠的長度成比例。
磁珠種類很多，製造商應提供技術指標說明，特 別是磁珠的阻抗與頻率關係的曲線。
鐵氧體是磁性材料，會因通過電流過大而產生磁飽和，導磁率急劇下降。
大 電流濾波應採用結構上專門設計的磁珠，還要注意其散熱措施。
鐵氧體磁珠不僅可用於電源電路中濾除高頻雜訊（可用於直流和交流輸 出），還可廣泛應用於其他電路，其體積可以做得很小。
特別是在數位電路中， 由於脈衝信號含有頻率很高的高次諧波，也是電路高頻輻射的主要根源，所以可 在這種場合發揮磁珠的作用。
鐵氧體磁珠還廣泛應用於信號電纜的雜訊濾除。
磁珠的原理 磁珠的主要原料為鐵氧體。
鐵氧體是一種立方晶格結構的亞鐵磁性材料。
鐵 氧體材料為鐵鎂合金或鐵鎳合金，它的製造工藝和機械性能與陶瓷相似，顏色為 灰黑色。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电感和磁珠的区别
电感是储能元件，而磁珠是能量转换（消耗）器件。
电感多用于电源滤波回路，磁珠多用于信号回路，用于EMC对策磁珠主要用于抑制电磁辐射干扰，而电感用于这方面则侧重于抑制传导性干扰。
两者都可用于处理EMC、EMI问题。
磁珠是用来吸收超高频信号，象一些RF电路，PLL，振荡电路，含超高频存储器电路（DDR SDRAM， RAMBUS等）都需要在电源输入部分加磁珠，而电感是一种蓄能元件，用在LC振荡电路，中低频的滤波电路等，其应用频率范围很少超过50MHZ。
地的连接一般用电感，电源的连接也用电感，而对信号线则采用磁珠。
但实际上磁珠应该也能达到吸收高频干扰的目的啊。
而且电感在高频谐振以后都不能再起电感的作用了,先必需明白EMI的两个途径，即：辐射和传导，不同的途径采用不同的抑制方法。
前者用磁珠，后者用电感。
对于扳子的IO部分，基于EMC的目的可以用电感将IO 部分和扳子的地进行隔离。
比如将USB的地和扳子的地用10uH的电感隔离可以防止插拔的噪声干扰地平面。
电感一般用于电路的匹配和信号质量的控制上。
在模拟地和数字地结合的地方用磁珠。
数字地和模拟地之间的磁珠用多大,磁珠的大小（确切的说应该是磁珠的特性曲线),取决于你需要磁珠吸收的干扰波的频率,为什么磁珠的单位和电阻是一样的呢？？都是欧姆！！磁珠就是阻高频嘛，对直流电阻低，对高频电阻高，不就好理解了吗，比如1000R@100Mhz就是说对100M频率的信号有1000欧姆的电阻,因为磁珠的单位是按照它在某一频率产生的阻抗来标称的，阻抗的单位也是欧姆。
磁珠的datasheet上一般会附有频率和阻抗的特性曲线图。
一般以100MHz为标准，比如2012B601，就是指在100MHz的时候磁珠的Impedance为600欧姆。
在很多产品中，交换机的两个地用电容连接起来，为什么不用电感？我估计（以下全部估计，有错请指点）如果用磁珠或者直接相连的话，人体静电等意外电平会轻易进入交换机的地，这样交换机工作就不正常了。
但如果它们之间断开，那么遭受雷击或者其他高压的时候，两个地之间的电火花引起起火……加电容则避免这种情况。
对于加电容的解释我也觉得很勉强呵呵，请高手指教！
交换机的地，是通过两个地之间的电容去消除谐波。
就像高阻抗的变压器一样，他附加了一个消除谐波的通路！我自己认为！请指正！
铁氧体材料是铁镁合金或铁镍合金，这种材料具有很高的导磁率，他可以使电感的线圈绕组之间在高频高阻的情况下产生的电容最小。
铁氧体材料通常在高频情况下应用，因为在低频时他们主要程电感特性，使得线上的损耗很小。
在高频情况下，他们主要呈电抗特性比并且随频率改变。
实际应用中，铁氧体材料是作为射频电路的高频衰减器使用的。
实际上，铁氧体较好的等效于电阻以及电感的并联，低频下电阻被电感短路，高频下电感阻抗变得相当高，以至于电流全部通过电阻。
铁氧体是一个消耗装置，高频能量在上面转化为热能，这是由他的电阻特性决定的。
线圈，磁珠
有一匝以上的线圈习惯称为电感线圈，少于一匝（导线直通磁环）的线圈习惯称之为磁珠。
用途由起所需电感量决定。
请教：对于骅讯的USB声卡方案中，在UBS电源端与地端也分别接有一个磁珠，不知是否有人清楚，但是在实际生产中也有些工程把磁珠用电感去代替了，请问这样可以吗？
那里的磁珠是起什么作用哟？作为电源滤波，可以使用电感。
磁珠的电路符号就是电感但是型号上可以看出使用的是磁珠在电路功能上，磁珠和电感是原理相同的，只是频率特性不同罢了
文章来源：。
