TDA2030双电源接法电路图

合集下载

TDA2030电路

TDA2030电路

TDA2030电路JRC4558电路工作原理,如图纸所示:主要分为三部分。

分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路(图纸的最下面部分):220V市电经过保险管(F),和开关S后进入变压器初级,变压器的次级输出双12V交流,双12V送入由VD1组成的桥式整流电路电路,经过桥式整流和C14,C15(3300UF/25V)的滤波后,输出的空载电压约为正负16V左右(根号2乘于12V),即A+为正16V,A-为负16V。

正负16V为三块功放芯片TDA2030,UT C2030提供电源。

另一路经过R21、R22的降压后,由B+,B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。

在本图纸当中,前置放大的供电并没有采用78/7912三端稳压电路,磨机爱好者在更换两个3300UF电容时,也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。

二、左右声道放大电路(卫星箱功放电路),因左右声道作原理完全一致。

这里我只以图纸的左声道为例,作个介绍。

如图:RIN为信号输入端,经过耦合电容C23进入音量电位器,(音量电位器由三个引脚,与C23连接的是输入端,输出端也叫滑动端、另一引脚为接地端),调整音量后信号进入由R1/C3组成的高音提升电路,此电路可以提升一定量的高频信号,使声音更加清晰。

尔后信号经过耦合电容C1进入左声道功放,型号为UTC2030的1脚,经过功率放大后,由2030的第四脚输出,推动卫星箱发声。

图中的R7为反馈电阻,R7/R9为决定2030芯片的放大倍数。

因此,调整R7的阻值,就可以调整放大倍数。

R11/C7为扬声器补偿网络。

三、超低音电路。

由左右声道经两个10K电阻R5、R6后至C11耦合电容,尔后信号进入IC4,型号为JRC4558的3脚,图中IC4A为超低音的前置放大器。

R201T将此放大器的放大倍数设置为6倍左右。

(R17/R18),经过前置放大后,才能保证足够大的驱动电压,获得足够大的音量。

TDA2030A低音炮电路图

TDA2030A低音炮电路图

TDA2030A低音炮电路图
TDA2030A的优良性能使得它十几年来一直得到大家的疯狂喜爱,很多外表豪华的有源音箱、中档功放、低音炮也采用了TDA2030。

TDA2030A 是单声道的功率放大集成电路,做
TDA2030A的优良性能使得它十几年来一直得到大家的疯狂喜爱,很多外表豪华的有源音箱、中档功放、低音炮也采用了TDA2030。

TDA2030A是单声道的功率放大集成电路,做立体声放大器必须使用两只TDA2030A。

TDA2030A只有五只引脚,正电源、负电源、正向输入、反向输入和输出。

TDA2030A的散热片是和负极连通的,用双电源供电时,散热片千万不要和地线短路。

本功放板采用双12V电源,TDA2030A工作在OCL方式。

OCL是指不用音频输入、输出变压器和输出耦合电容,放大器直接推动音箱。

OCL具有音质佳、频响好、成本低等特点。

常用的功放电路类型还有OTL、BTL,OCL电路元件最少,音质最好。

TDA2030A功放芯片电路图

TDA2030A功放芯片电路图

BTL的主要特点是:由两个相同的功放组成,输入信号互为反相。

实际采用放大器的同相输入与反相输入,以保证输入信号互为反相,同时还应使两输入信号的幅度相同,这样便可以满足BTL电路形式的基本要求。

电路图如图3所示,其中R7 (1 kΩ)与R8(33 Ω)电阻对信号分压后衰减的倍数与U1的放大倍数正好相同,衰减后的信号通过R5加在U2的反相输入端。

事实上是由两个运放完成了一路信号放大,实际测得输出电平高出用一个集成电路的1.5倍。

即原输出功率为20 W的运放,现输出功率约为50 W。

但由于BTL电路特点,选择集成电路时尽可能用参数一致的两个运算放大电路,调整输入信号幅度,可通过输入正弦波用示波器观察两输入信号的幅度,这时调整R7使两输入信号的幅度相同,以保证在提高功率的同时尽可能减小非线性对称性失真。

笔者曾见到与图3类似的电路,但其电路中没有R7, R8对信号分压后衰减的电阻,而U2的反相输入端R5(680 Ω)电阻仍接地。

表面看来它也满足BTL电路的特点,喇叭也能发声,但用一个集成电路U1也能发出同样响的声音(U1的④脚对地接喇叭),而U2的④脚对地接喇叭却无声,正常应该能发声。

事实上,原来由于信号通过U2的④脚与②脚相连的R4 (22 kΩ)电阻时,极大衰减了输入信号,再从680Ω与地之间加到U2的反相端,信号几乎为零。

用一个U1也能发出声响的原因是:U2在电源电压作用下对信号形成一个接地通路,与喇叭一端接地相同。

TDA2030A的BTL大功率功放电路原理图发布: | 作者:-- | 来源: -- | 查看:219次 | 用户关注:采用4个TDA2030A或LM1875组成双通道的BTL电路。

电阻为金属膜电阻,两个大滤波电容为6700U/25V(实测耐压可达40v左右)的红宝石或黑金刚(这两个品牌质量好一点)电解电容,其它电容采用CBB无极性电容。

TDA2030A是目前性价比最高的功放集成块之一,内部有完善的过载及过热保护,是入门级功放制作的绝佳选择。

tda2030参数

tda2030参数

TDA2030A功放电路图,引脚图,电路图,价格0.82/pcs 发布时间:2011-5-5 9:49:33 | 来源: 第一价值网| 查看: 1551次| 收藏| 打印TAG:TDA2030A功放电路图TDA2030A引脚图TDA2030A电路图一、用TDA2030A做成的OTL形式的功放OTL功放的形式:采用单电源,有输出耦合电容。

如图1所示电路中的R5 (150 kΩ)与R4 (4.7 kΩ)电阻决定放大器闭环增益,R4电阻越小增益越大,但增益太大也容易导致信号失真。

两个二极管接在电源与输出端之间,是防止扬声器感性负载反冲而影响音质。

C3(0.22 uF)电容与R6(1 Ω)的电阻是对感性负载(喇叭)进行相位补偿来消除自激,该电路采用36V单电源,输出功率约20 W。

二、用TDA2030A做成的OCL形式功放OCL功放的形式是采用双电源,无输出耦合电容,如图2所示,由于无输出耦合电容低频响应得到改善,属于高保真电路。

双电源采用初级线圈中间点接地、上下电压对称相等的变压器,经过整流滤波后构成±18 V的双电源,输出功率为20 W。

三、用TDA2030A做成的BTL形式功放BTL的主要特点是:由两个相同的功放组成,输入信号互为反相。

实际采用放大器的同相输入与反相输入,以保证输入信号互为反相,同时还应使两输入信号的幅度相同,这样便可以满足BTL电路形式的基本要求。

电路图如图3所示,其中R7 (1 kΩ)与R8(33 Ω)电阻对信号分压后衰减的倍数与U1的放大倍数正好相同,衰减后的信号通过R5加在U2的反相输入端。

事实上是由两个运放完成了一路信号放大,实际测得输出电平高出用一个集成电路的1.5倍。

即原输出功率为20 W的运放,现输出功率约为50 W。

但由于BTL 电路特点,选择集成电路时尽可能用参数一致的两个运算放大电路,调整输入信号幅度,可通过输入正弦波用示波器观察两输入信号的幅度,这时调整R7使两输入信号的幅度相同,以保证在提高功率的同时尽可能减小非线性对称性失真。

tda2030 功放 OTL BTL OCL单、双电源 高保真

tda2030 功放 OTL BTL OCL单、双电源   高保真

TDA2030A是高保真集成功放之一,许多功放电路都采用这种集成方式。

用TDA2030A做几款不同形式的功放,也许能给音响爱好者增加一点趣味。

一、用TDA2030A做成的OTL形式的功放OTL功放的形式:采用单电源,有输出耦合电容。

如图1所示电路中的R5 (150 kΩ)与R4 (4.7 kΩ)电阻决定放大器闭环增益,R4电阻越小增益越大,但增益太大也容易导致信号失真。

两个二极管接在电源与输出端之间,是防止扬声器感性负载反冲而影响音质。

C3(0.22 uF)电容与R6(1 Ω)的电阻是对感性负载(喇叭)进行相位补偿来消除自激,该电路采用36V单电源,输出功率约20 W。

二、用TDA2030A做成的OCL形式功放OCL功放的形式是采用双电源,无输出耦合电容,如图2所示,由于无输出耦合电容低频响应得到改善,属于高保真电路。

双电源采用初级线圈中间点接地、上下电压对称相等的变压器,经过整流滤波后构成±18 V的双电源,输出功率为20 W。

三、用TDA2030A做成的BTL形式功放BTL的主要特点是:由两个相同的功放组成,输入信号互为反相。

实际采用放大器的同相输入与反相输入,以保证输入信号互为反相,同时还应使两输入信号的幅度相同,这样便可以满足BTL电路形式的基本要求。

电路图如图3所示,其中R7 (1 kΩ)与R8(33 Ω)电阻对信号分压后衰减的倍数与U1的放大倍数正好相同,衰减后的信号通过R5加在U2的反相输入端。

事实上是由两个运放完成了一路信号放大,实际测得输出电平高出用一个集成电路的1.5倍。

即原输出功率为20 W的运放,现输出功率约为50 W。

但由于BTL电路特点,选择集成电路时尽可能用参数一致的两个运算放大电路,调整输入信号幅度,可通过输入正弦波用示波器观察两输入信号的幅度,这时调整R7使两输入信号的幅度相同,以保证在提高功率的同时尽可能减小非线性对称性失真。

笔者曾见到与图3类似的电路,但其电路中没有R7, R8对信号分压后衰减的电阻,而U2的反相输入端R5(680 Ω)电阻仍接地。

TDA2030A BT大功率功放低音炮电路图

TDA2030A BT大功率功放低音炮电路图

TDA2030A BT大功率功放低音炮电路图此功放是以集成电路TDA2030为中心组成的功率放大器,具有失真小、外围元件少、装配简单、功率大、保真度高等特点,很适合无线电爱好者和音响发烧友自制!套件采用4个TDA2030A组成双通道的BTL电路。

套件所用的电阻为金属膜电阻,小电解电容使用22UF,两个大滤波电容为4700UF/25V(实测耐压可达40v左右)小体积电解电容,其它电容采用金属化CBB无极性电容。

电路板设计精良,噪音小,美观大方,一推出就得到广大网友的喜爱。

既然是DIY 产品,就存在升级的地方,比如说将TDA2030A代换成1875表现可能会更出众。

之所以本站没有选用1875的原因是它的成本太高啦!“不惜成本,只求效果”的烧友可以将本板继续DIY一套音响成百上千是很正常的事!TDA2030A是目前性价比最高的功放集成块之一,内部有完善的过载及过热保护,是入门级功放制作的绝佳选择。

TDA2030A的工作电压范围较广,从±6~±22V都可以正常工作。

今天就让我们用TDA2030A来做一款BTL功放。

BTL电路的特点就是在相同的供电电压下,可以得到较普通功放两倍以上的输出功率(这一点音响爱好者都是知道的)。

下图为TDA2030A BTL功放的电路图,在±16V供电的时候可输出34W的功率,想获得更大的输出功率可提高供电电压,但最高不可超过±22V。

TDA2030A BTL电路套件实物图及原理图和电源电路:其中的一个通道,立体声只需做两个同样的电路就可以了。

制作过程:只要跟着一步一步将所需元件装上去,保管一装就OK,无需任何的调试。

先安装电阻和跳线,电阻全部为金属膜电阻。

接着是四个22U/25V和两个10U/50V的电容,电容为电解电容。

还有四个0.1U 以及两个1U的汤姆逊金属化CBB无极性电容。

虽然这些电容较普通电容贵上不少,但高品质的电容换来的是稳定的性能以及较高的信噪比,声音更加圆润顺耳,到主角TDA2030A上场了,一共用了四个TDA2030A,每两个组成一个通道的BTL电路。

TDA2030A功放芯片电路图

TDA2030A功放芯片电路图

BTL的主要特点是:由两个相同的功放组成,输入信号互为反相。

实际采用放大器的同相输入与反相输入,以保证输入信号互为反相,同时还应使两输入信号的幅度相同,这样便可以满足BTL电路形式的基本要求。

电路图如图3所示,其中R7 (1 kΩ)与R8(33 Ω)电阻对信号分压后衰减的倍数与U1的放大倍数正好相同,衰减后的信号通过R5加在U2的反相输入端。

事实上是由两个运放完成了一路信号放大,实际测得输出电平高出用一个集成电路的1.5倍。

即原输出功率为20 W的运放,现输出功率约为50 W。

但由于BTL电路特点,选择集成电路时尽可能用参数一致的两个运算放大电路,调整输入信号幅度,可通过输入正弦波用示波器观察两输入信号的幅度,这时调整R7使两输入信号的幅度相同,以保证在提高功率的同时尽可能减小非线性对称性失真。

笔者曾见到与图3类似的电路,但其电路中没有R7, R8对信号分压后衰减的电阻,而U2的反相输入端R5(680 Ω)电阻仍接地。

表面看来它也满足BTL电路的特点,喇叭也能发声,但用一个集成电路U1也能发出同样响的声音(U1的④脚对地接喇叭),而U2的④脚对地接喇叭却无声,正常应该能发声。

事实上,原来由于信号通过U2的④脚与②脚相连的R4 (22 kΩ)电阻时,极大衰减了输入信号,再从680Ω与地之间加到U2的反相端,信号几乎为零。

用一个U1也能发出声响的原因是:U2在电源电压作用下对信号形成一个接地通路,与喇叭一端接地相同。

TDA2030集成音频功率放大器组装与维修

TDA2030集成音频功率放大器组装与维修
2
R105、R205
电阻器
RT1-0.25-1KΩ±5%
2
R106、R206
电阻器
RT1-0.25-1KΩ±5%
2
R107、R207
电阻器
RT1-0.25-33KΩ±5%
2
R108、R208
电阻器
RT1-0.25-47KΩ±5%
2
R109、R209
电阻器
RT1-0.25-300Ω±5%
2
R110、R210
1.音源选择电路
用于音源与前置放大器的选通。图3-3-7为飞利浦公司生产的TDA1029音源电子开关电路。该音源电子开关可以对输入的4组立体声信号进行选通。
图3-3-7音源选择电路
2.前置放大电路
通常由分立元件或集成电路构成,集成电路的特点是增益高,噪声小,含有补偿电路,双通道一致性好,电路简单,安装、调试方便,在实际产品中常常使用集成电路小信号音频电压放大电路,如NE5532、TL082等,见图3-3-8。
图3-3-5TDA2030集成音频功放装配图
二、TDA2030集成音频功放电路故障的维修
由于集成音频功放电路结构简单,元件数量较分立元件功放少了很多,其维修方法可以参考分立元件OCL功放电路进行。
维修中要求熟悉集成电路的相关引脚功能,可以通过在线测量各引脚的电阻和工作电压,对比正常时的相关参数进行检修。
表3-3-2集成音频功放电路元件清单
元件代号
元件名称
规格型号
数量
备注
D1~D4
二极管
1N4007
4
R101、R201
电阻器
RT1-0.25-1KΩ±5%
2
R102、R202
电阻器

tda2030功放电路图电压

tda2030功放电路图电压

TDA2030功放电路图电压±6-18V功率14W喇叭4欧带音调板TDA2030功放电路图左手665收藏:时间:2015-4-15日9:14TDA2030引脚图与应用电路参数TDA2030是最常用到的音频功率放大电路,模拟电路的课本的一般都有介绍,这里我给大家介绍一下各种TDA2030参数TDA2030管脚功能:1脚是正相输入端2脚是反向输入端3脚是负电源输入端4脚是功率输出端5脚是正电源输入端。

<TDA2030引脚图>TDA2030特点:1.开机冲击极小。

2.外接元件非常少。

3.TDA2030输出功率大,Po=18W(RL=4Ω)。

4.采用超小型封装(TO-220),可提高组装密度。

5.TDA2030A能在最低±6V最高±22V的电压下工作在±19V、8Ω阻抗时能够输出16W的有效功率,THD≤0.1%。

6.内含各种保护电路,因此工作安全可靠。

主要保护电路有:短路保护、热保护、地线偶然开路、电源极性反接(Vsmax=12V)以及负载泄放电压反冲等。

功放中的前置放大器,一般都采用双电源供电,即对称的正负电源供电。

业余制作时,又会碰到手头无双电源,这就给制作带来困难。

本文介绍利用TDA2030将单电源转换双电源给前置放大器NE5532供电,电路如附图所示。

用TDA2030做双电源供电电路TDA2030 (IC1)是一种高效的运算放大器。

利用它的互补输出,就可将单极性电源转换成所需出的双极性电源。

在图中,阴值相等的Rl、R2形成一个分压器,分压器的中点接到IC1运算放大器的同相输入端,且IC1接成电压跟随器,使O’端和0端电位相等。

O’端又是虚地点,它与输入电源的接地端完全隔离。

C2、C3分别为正、负电源的滤波电容。

正电源从C2的“+”端输出,加到IC2 NE5532的⑧脚,负电源从C3的“一”端输出,加到IC2 NE5532的④脚.O’端为IC2的接地端。

2030电路图

2030电路图

2030电路图2009-11-09 11:38TDA20302008-08-21 08:51性能主要指标:TDA2030简介:TDA 2030 是一块性能十分优良的功率放大集成电路,其主要特点是上升速率高、瞬态互调失真小,在目前流行的数十种功率放大集成电路中,规定瞬态互调失真指标的仅有包括TDA 2030 在内的几种。

我们知道,瞬态互调失真是决定放大器品质的重要因素,该集成功放的一个重要优点。

TDA2030 集成电路的另一特点是输出功率大,而保护性能以较完善。

根据掌握的资料,在各国生产的单片集成电路中,输出功率最大的不过20W,而TDA 2030的输出功率却能达18W,若使用两块电路组成BTL电路,输出功率可增至35W。

另一方面,大功率集成块由于所用电源电压高、输出电流大,在使用中稍有不慎往往致使损坏。

然而在TDA 2030集成电路中,设计了较为完善的保护电路,一旦输出电流过大或管壳过热,集成块能自动地减流或截止,使自己得到保护(当然这保护是有条件的,我们决不能因为有保护功能而不适当地进行使用)。

TDA2030 集成电路的第三个特点是外围电路简单,使用方便。

在现有的各种功率集成电路中,它的管脚属于最少的一类,总共才5端,外型如同塑封大功率管,这就给使用带来不少方便。

TDA2030 在电源电压±14V,负载电阻为4Ω时输出14瓦功率(失真度≤0.5%);在电源电压±16V,负载电阻为4Ω时输出18瓦功率(失真度≤0.5%)。

该电路由于价廉质优,使用方便,并正在越来越广泛地应用于各种款式收录机和高保真立体声设备中。

该电路可供低频课程设计选用。

输出功率:10 ~ 20W(额定功率);频率响应:20Hz ~ 100kHz(≤3dB)谐波失真:≤1% (10W,30Hz~20kHz);输出阻抗:≤0.16Ω;输入灵敏度:600mV(1000Hz,额定输出时)双电源供电BTL音频功率放大器工作原理:用两块TDA2030 组成如图1所示的BTL功放电路,TDA2030(1)为同相放大器,输入信号V in通过交流耦合电容C1馈入同相输入端①脚,交流闭环增益为K VC①=1+R3 / R2≈R3 / R2≈30dB。

tda2030功放电路+原理

tda2030功放电路+原理

TDA2030原理图2011-05-04 18:39:28| 分类:默认分类| 标签:无|字号大中小订阅.一、电源电路:220V市电经过保险管(F),和开关S后进入变压器初级,变压器的次级输出双12V交流,双12V送入由VD1组成的桥式整流电路电路,经过桥式整流和C14,C15(3300UF/25V)的滤波后,输出的空载电压约为正负16V左右(根号2乘于12V),即A+为正16V,A-为负16V。

正负16V为三块功放芯片TDA2030,UTC2030提供电源。

另一路经过R21、R22的降压后,由B+,B-输出约正负12V 为低音前置放大和低通滤波器IC4提供电源电压。

在本图纸当中,前置放大的供电并没有采用78/7912三端稳压电路,磨机爱好者在更换两个3300UF电容时,也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。

二、左右声道放大电路(卫星箱功放电路),因左右声道作原理完全一致。

这里我只以图纸的左声道为例,作个介绍。

如图:RIN为信号输入端,经过耦合电容C23进入音量电位器,(音量电位器由三个引脚,与C23连接的是输入端,输出端也叫滑动端、另一引脚为接地端),调整音量后信号进入由R1/C3组成的高音提升电路,此电路可以提升一定量的高频信号,使声音更加清晰。

尔后信号经过耦合电容C1进入左声道功放,型号为UTC2030的1脚,经过功率放大后,由2030的第四脚输出,推动卫星箱发声。

图中的R7为反馈电阻,R7/R9为决定2030芯片的放大倍数。

因此,调整R7的阻值,就可以调整放大倍数。

R11/C7为扬声器补偿网络。

三、超低音电路。

由左右声道经两个10K电阻R5、R6后至C11耦合电容,尔后信号进入IC4,型号为JRC4558的3脚,图中IC4A为超低音的前置放大器。

R201T将此放大器的放大倍数设置为6倍左右。

(R17/R18),经过前置放大后,才能保证足够大的驱动电压,获得足够大的音量。

TDA2030引脚及电路图

TDA2030引脚及电路图

TDA2030引脚及电路图
TDA2030引脚及电路图
TDA2030是最常用到的音频功率放大电路,模拟电路的课本的一般都有介绍,这里我给大家介绍一下各种TDA2030参数
TDA2030管脚功能:
1脚是正相输入端
2脚是反向输入端
3脚是负电源输入端
4脚是功率输出端
5脚是正电源输入端。

TDA2030特点:
1.开机冲击极小。

2.外接元件非常少。

3.TDA2030输出功率大,Po=18W(RL=4Ω)。

4.采用超小型封装(TO-220),可提高组装密度。

5.TDA2030A能在最低±6V最高±22V的电压下工作在±19V、8Ω阻抗时能够输出16W的有效功率,THD≤0.1%。

6.内含各种保护电路,因此工作安全可靠。

主要保护电路有:短
路保护、热保护、地线偶然开路、电源极性反接(Vsmax=12V)以及负载泄放电压反冲等。

TDA2030各脚电压,5脚24V正常,4脚12V输出脚正常,2脚12V正常,1脚信号输入脚12V。

TDA2030功放典型电路

TDA2030功放典型电路

TDA2030功放典型电路TDA2030音频功放电路,采用V型5 脚单列直插式塑料封装结构。

如图1所示,按引脚的形状引可分为H型和V 型。

该集成电路广泛应用于汽车立体声收录音机、中功率音响设备,具有体积小、输出功率大、失真小等特点。

并具有内部保护电路。

意大利SGS公司、美国RCA公司、日本日立公司、NEC公司等均有同类产品生产,虽然其内部电路略有差异,但引出脚位置及功能均相同,可以互换。

电路特点:[1].外接元件非常少。

?[2].输出功率大,Po=18W(RL=4Ω)。

[3].采用超小型封装(TO-220),可提高组装密度。

[4].开机冲击极小。

[5].内含各种保护电路,因此工作安全可靠。

主要保护电路有:短路保护、热保护、地线偶然开路、电源极性反接(Vsmax=12V)以及负载泄放电压反冲等。

???注意事项:?TDA2030具有负载泄放电压反冲保护电路,如果电源电压峰值电压40V的话,那么在5脚与电源之间必须插入LC滤波器,以保证5脚上的脉冲串维持在规定的幅度内。

?热保护:限热保护有以下优点,能够容易承受输出的过载(甚至是长时间的),或者环境温度超过时均起保护作用。

?与普通电路相比较,散热片可以有更小的安全系数。

万一结温超过时,也不会对器件有所损害,如果发生这种情况,Po=(当然还有Ptot)和Io就被减少。

?印刷电路板设计时必须较好的考虑地线与输出的去耦,因为这些线路有大的电流通过。

?装配时散热片与之间不需要绝缘,引线长度应尽可能短,焊接温度不得超过260℃,12秒。

虽然TDA2030所需的元件很少,但所选的元件必须是品质有保障的元件。

相关文章:一款性能极佳的JFET-MOSFET耳机功放由LM1875组成的80WBTL功放用LM1875X2和NE5532X2制作的HIFI功放电路傻瓜系列功放内部电路图TDA1521典型接线图外围元件最少的2×15W功放电路。

TDA2030A功放电路图

TDA2030A功放电路图

TDA2030A功放電路圖,引腳圖,電路圖TAG:TDA2030A功放電路圖TDA2030A引腳圖TDA2030A電路圖一、用TDA2030A做成的OTL形式的功放OTL功放的形式:採用單電源,有輸出耦合電容。

如圖1所示電路中的R5 (150 kΩ)與R4 (4.7 kΩ)電阻決定放大器閉環增益,R4電阻越小增益越大,但增益太大也容易導致信號失真。

兩個二極體接在電源與輸出端之間,是防止揚聲器感性負載反沖而影響音質。

C3(0.22 uF)電容與R6(1 Ω)的電阻是對感性負載(喇叭)進行相位補償來消除自激,該電路採用36V單電源,輸出功率約20 W。

二、用TDA2030A做成的OCL形式功放OCL功放的形式是採用雙電源,無輸出耦合電容,如圖2所示,由於無輸出耦合電容低頻回應得到改善,屬於高保真電路。

雙電源採用初級線圈中間點接地、上下電壓對稱相等的變壓器,經過整流濾波後構成±18 V的雙電源,輸出功率為20 W。

三、用TDA2030A做成的BTL形式功放BTL的主要特點是:由兩個相同的功放組成,輸入信號互為反相。

實際採用放大器的同相輸入與反相輸入,以保證輸入信號互為反相,同時還應使兩輸入信號的幅度相同,這樣便可以滿足BTL電路形式的基本要求。

電路圖如圖3所示,其中R7 (1 kΩ)與R8(33 Ω)電阻對信號分壓後衰減的倍數與U1的放大倍數正好相同,衰減後的信號通過R5加在U2的反相輸入端。

事實上是由兩個運放完成了一路信號放大,實際測得輸出電平高出用一個積體電路的1.5倍。

即原輸出功率為20 W的運放,現輸出功率約為50 W。

但由於BTL 電路特點,選擇積體電路時盡可能用參數一致的兩個運算放大電路,調整輸入信號幅度,可通過輸入正弦波用示波器觀察兩輸入信號的幅度,這時調整R7使兩輸入信號的幅度相同,以保證在提高功率的同時盡可能減小非線性對稱性失真。

筆者曾見到與圖3類似的電路,但其電路中沒有R7, R8對信號分壓後衰減的電阻,而U2的反相輸入端R5(680 Ω)電阻仍接地。

TDA2030设计

TDA2030设计

TDA2030功放电路图发布: 2011-9-6 | 作者: —— | 来源:guobinxiu| 查看: 1840次| 用户关注:电路以TDA2030为中心组成的功率放大器,特点有:失真小、外围元件少、装配简单、功率大、保真度高等,很适合无线电爱好者和音响发烧友自制,学生组装。

特意提供TDA2030功放电路图.工作原理:电路中D1—D4为整流二极管,C11为滤波电容,C12为高频退耦电容;RP1为音量调节电位器;IC1、IC2是两个声道的功放集成电路;R1、R2、R3、C2(R7、R8、R9、C7)为功放IC输入端的偏置电路,本电路为单电源供电,功放IC输入端直流电压为1/2电源电路以TDA2030为中心组成的功率放大器,特点有:失真小、外围元件少、装配简单、功率大、保真度高等,很适合无线电爱好者和音响发烧友自制,学生组装。

特意提供TDA2030功放电路图.工作原理:电路中D1—D4为整流二极管,C11为滤波电容,C12为高频退耦电容;RP1为音量调节电位器;IC1、IC2是两个声道的功放集成电路;R1、R2、R3、C2(R7、R8、R9、C7)为功放IC输入端的偏置电路,本电路为单电源供电,功放IC输入端直流电压为1/2电源电压时电路才能正常工作;R4、R5、C3(R10、R11、C8)构成负反馈回路,改变R4(R10)的大小可以改变反馈系数。

C1(C6)是输入耦合电容,C4(C9)是输出耦合电容;在电路接有感性负载扬声器时,R6、C5(R12、C10)可确保高频稳定性。

信号流程:音频信号从X1输入经音量电位器RP1,再由C1(C6)耦合,进入IC1(IC2)的1脚,由集成电路放大后从4脚输出,经输出耦合电容C4(C9)到达X2。

二、性能参数输入电压:AC≤18V DC≤24V输出功率:Po=15W+15W(RL=4Ω)输出阻抗:4—8 Ω三、功放电路图元器件参数在电路图中,可提供制作参考使用。

TDA2030功放电路

TDA2030功放电路

1.LM386功放此电路电源范围为+4伏---+12伏(也可以用电脑USB供电),扬声器为8欧/3瓦。

若做两个声道的话只需制作两个电路图即可。

电路图参数表注:此电路封装为自己画的。

PCB图2.TDA2030功放此电路为OTL音频功率放大器,电源电压为正22伏。

扬声器为8欧/14W.(1):TDA2030介绍(2):原理图(3):PCB图(4):TDA2030电源(5):对元器件性能要求C1:输入隔直电容器要求漏电流要小,如果漏偏大时就会使输出电压的静态工作点偏移,导致大信号时产生削波失真,甚至可能电路工作不正常。

一般选用铝电解电容器,其最大特征就是漏电流小。

C2:反馈网络的隔直电容器。

C8:输出端隔直电容器要求有足够的电容量,以保证输出地低频响应特性。

C3,C5:电源旁路电容器,防止功率放大器电路通过电源阻抗的不良反馈而导致自激振荡现象,对电源的交流阻抗,只能采用电源旁路电容器来降低。

(6):变压器的选择变压器选交流220伏输入,输出19伏,50瓦(7):滤波电容的选择C=(1500--2000)*负载输出电流这里滤波电容为3300uF/50V元件符号元器件名称元器件参数C1铝电解电容1uF/25VC2铝电解电容 2.2uF/25VC3薄膜电容器0.1uF/100VC4铝电解电容22uF/25VC5铝电解电容220uF/50VC7薄膜电容器0.1uF/100VC8铝电解电容2200uF/25VVD1二极管1N4007VD2二极管1N4007U1集成功率放大器TDA2030R1电阻100K/0.125WR2电阻100K/0.125WR3电阻100K/0.125WR4电阻 4.7K/0.125WR5电阻150K/0.125WR6电阻1欧/1瓦LS1扬声器8欧/14瓦。

tda2030da单双声道功率图

tda2030da单双声道功率图

TDA2030简介:TDA 2030 是一块性能十分优良的功率放大集成电路,其主要特点是上升速率高、瞬态互调失真小,在目前流行的数十种功率放大集成电路中,规定瞬态互调失真指标的仅有包括TDA 2030 在内的几种。

我们知道,瞬态互调失真是决定放大器品质的重要因素,该集成功放的一个重要优点。

TDA2030 集成电路的另一特点是输出功率大,而保护性能以较完善。

根据掌握的资料,在各国生产的单片集成电路中,输出功率最大的不过20W,而TDA 2030的输出功率却能达18W,若使用两块电路组成BTL电路,输出功率可增至35W。

另一方面,大功率集成块由于所用电源电压高、输出电流大,在使用中稍有不慎往往致使损坏。

然而在TDA 2030集成电路中,设计了较为完善的保护电路,一旦输出电流过大或管壳过热,集成块能自动地减流或截止,使自己得到保护(当然这保护是有条件的,我们决不能因为有保护功能而不适当地进行使用)。

TDA2030 集成电路的第三个特点是外围电路简单,使用方便。

在现有的各种功率集成电路中,它的管脚属于最少的一类,总共才5端,外型如同塑封大功率管,这就给使用带来不少方便。

TDA2030 在电源电压±14V,负载电阻为4Ω时输出14瓦功率(失真度≤0.5%);在电源电压 ±16V,负载电阻为4Ω时输出18瓦功率(失真度≤0.5%)。

该电路由于价廉质优,使用方便,并正在越来越广泛地应用于各种款式收录机和高保真立体声设备中。

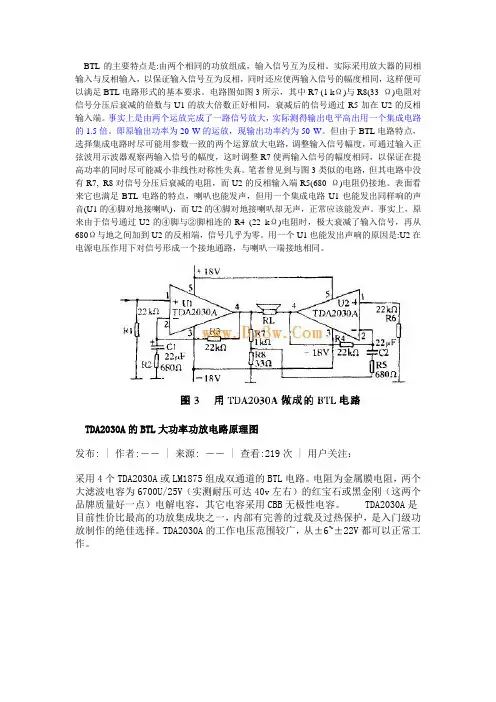

该电路可供低频课程设计选用双电源供电BTL音频功率放大器工作原理:用两块TDA2030 组成如图1所示的BTL功放电路,TDA 2030(1)为同相放大器,输入信号Vin通过交流耦合电容C1馈入同相输入端①脚,交流闭环增益为KVC①=1+R3 / R2≈R3 / R2≈30dB。

R3 同时又使电路构成直流全闭环组态,确保电路直流工作点稳定。

TAD 2030(2)为反相放大器,它的输入信号是由TDA 2030(1)输出端的U01 经R5、R7分压器衰减后取得的,并经电容C6 后馈给反相输入端②脚,它的交流闭环增益KVC②=R9 / R7//R5≈R9/R7≈30dB。

TDA2030功放的制作

TDA2030功放的制作

TDA2030A电路特点
[1].外接元件非常少。 [2].输出功率大,Po=18W(RL=4Ω)。 [3].采用超小型封装(TO-220),可提高组装密度。 [4].开机冲击极小。 [5].内含各种保护电路,因此工作安全可靠。主要保护 电路有:短路保护、热保护、地线偶然开路、电源极 性反接(Vsmax=12V)以及负载泄放电压反冲等。 [6].TDA2030A能在最低±6V最高±22V的电压下工作 在±19V、8Ω阻抗时能够输出16W的有效功率, THD≤0.1%。无疑,用它来做电脑有源音箱的功率放明白自己的需要。输 出的功率要多大,要做2.0声道还是2.1声道。 这些都要事先考虑清楚。在这里需要提一下 的就是电源,用TDA2030做功放板推荐用正 负12-18v的双电源,但 TDA2030a的最高耐 压是正负22v所以可适当增大电压。要是没 有双电源也可以用单电源。下面我简单的说 一下这几种功放板的制作。
2.0声道功放板的制作
图2
图2所示是TDA2030双电源制作一个声 道的电路图。如果制作2.0声道的功放,只 需制作两块一样的板子。一个负责放大左 声道一个负责放大右声道。因为是双电源 所以下面说一下电源的制作。
图3
图3是电源部分的电路图,需要注意的 是图3中+VCC是连接图2的+VS。-VSS连 接的是图2的-VS。图3的+12和-12是给前级 供电的。图中的三端稳压用的是7812和 7912分别对正负级稳压。变压器的选择, 要是对音质要求高建议用环牛(环形变压 器),因为环牛的磁漏比方牛小。但是方 牛也能满足一般要求。功率建议在30W以 上,具体功率要根据自己的实际情况而定。
图5
图5为2.1声道功放板的电路图,图中包括 电源部分和2个NE5532的前级调音,还有4个 TDA2030a组成的后级放大。 电源部分和图3一样在这里就不做详细介绍 了。 因为2.1声道的电路涉及到前级调音。所 以下面介绍一下NE5532这个双运放。
