一、试井在油气勘探开发中的地位和作用
1、试井基本概念
试井是一种通过获得有代表性储层 流体样品、测试同期产量及相应的 井底压力资料来进行储层评价的技 术。 试井包括试井测试和试井解释两部 分。
试井测试， 测试内容包括流量、 压力、温度和取样等等。 试井解释：通过对井的测试信息的 研究，确定反映测试井和储层特性 的各种物理参数。
油藏 模型
(网格粗化)
井动态预测
完井设计 措施, 人工举升
油藏模型 动态模拟
模拟模型 (黑油, ,凝析， 组分, 热采） 标定模拟模型
井动态完善
开发方案 油藏动态预测 管道设备模型 油田动态预测 经济模型 油藏管理决策 生产内部结构
(递减曲线分析)
二、试井的测试技术的发展
回压试井 产能试井等时试井 修正等时试井 一点法试井 压力降落试井 压力恢复试井 单井不稳定试井 试井 注入能力试井 压力落差试井 不稳定试井 段塞流试井 干扰试井 多井不稳定试井 脉冲试井 实时动态监测
wf
地质模型所能包括的储层基本特性概括如 下：
（１）储层岩石的骨架性质，如岩石的压缩性、 孔隙度、渗透率、孔隙大小分布及表面积等。 （２）储层中的流体特性，如流体质量、密度、 压缩性、粘度及其组分等。 （３）流体与岩石的综合特性，如相渗透率、润 湿性、毛细管压力特征和流体的饱和度分布等。 （４）储层的构造特性，如储层厚度、深度、范 围大小（断层等）、倾斜度和孔隙裂缝的发育 程度及其分布情况等。 （５）储层能量大小，如储层压力、温度和流体 储藏量等。 (6)沉积相特征。
（3）各种测试的探测距离
西安石油大学
一、试井在油气勘探开发中的地位和作用
1、试井基本概念
试井是一种通过获得有代表性储层 流体样品、测试同期产量及相应的 井底压力资料来进行储层评价的技 术。 试井包括试井测试和试井解释两部 分。
试井测试， 测试内容包括流量、 压力、温度和取样等等。 试井解释：通过对井的测试信息的 研究，确定反映测试井和储层特性 的各种物理参数。
油藏 模型
(网格粗化)
井动态预测
完井设计 措施, 人工举升
油藏模型 动态模拟
模拟模型 (黑油, ,凝析， 组分, 热采） 标定模拟模型
井动态完善
开发方案 油藏动态预测 管道设备模型 油田动态预测 经济模型 油藏管理决策 生产内部结构
(递减曲线分析)
二、试井的测试技术的发展
回压试井 产能试井等时试井 修正等时试井 一点法试井 压力降落试井 压力恢复试井 单井不稳定试井 试井 注入能力试井 压力落差试井 不稳定试井 段塞流试井 干扰试井 多井不稳定试井 脉冲试井 实时动态监测
wf
地质模型所能包括的储层基本特性概括如 下：
（１）储层岩石的骨架性质，如岩石的压缩性、 孔隙度、渗透率、孔隙大小分布及表面积等。 （２）储层中的流体特性，如流体质量、密度、 压缩性、粘度及其组分等。 （３）流体与岩石的综合特性，如相渗透率、润 湿性、毛细管压力特征和流体的饱和度分布等。 （４）储层的构造特性，如储层厚度、深度、范 围大小（断层等）、倾斜度和孔隙裂缝的发育 程度及其分布情况等。 （５）储层能量大小，如储层压力、温度和流体 储藏量等。 (6)沉积相特征。
（3）各种测试的探测距离
试井评价技术
1 p
井底压力变化表达式：
2.12110 kh
3
pws t pwf t p
quB
tp kt 0.9077 0.8686S lg uC rw 2 t t t p
试 井 评价技术 压力扩散示意图
1 0
1
WTC
1 0 Δ P
1
1 0 A H a
0
双对数曲线在径向流段的开
口距离越大。
1 0 1 0
2 3
Ⅰ
Ⅱ
Ⅲ
Ⅳ
b
③第Ⅲ段为径向流段，导数曲线的特征为水平线 1 0 1 0
2 1
1 0
0
1 0
1
Δ1 t 0
2
④第Ⅳ段为外边界反映段，a线为不渗透边界特征反映，b线为恒压边 界特征反映。
试 井 评价技术 Horner压降/压恢分析法图
3
l
Vu 9.80665 10
3
通常井筒储集系数的一般范围为：
对于井底关井：0.001m3/MPa
对于井口关井：0.01m3/MPa 液面上升情况：0.1m3/MPa
试 井 评价技术 （2）表皮效应和表皮因子
WTC
在钻井和完井过程中，由于泥浆渗入等因素使得井眼
附近地层渗透率下降，以及射孔过程中造成的井底不完
1 0 Δ P
2
实际井：
1 0
1
1 0
0
试 井 评价技术 （3）有限传导垂直裂缝地层
WTC
无限大均质地层，有一条与井相交的垂直裂缝，长度为2Xf，裂缝 具有一定的渗透率（Kf ），沿着裂缝存在压降，即裂缝具有有限 传导性。适用于水力压裂、加砂支撑且粒度比适当而形成的有限 导流垂直裂缝井。
试井原理与解释
当油藏中流体的流动处于平衡状态（静止或 稳定状态）时，若改变其中某一口井的工作制度 ，即改变流量（或压力），则在井底将造成一个 压力扰动，此压力扰动将随着时间的不断推移而 不断向井壁四周地层径向扩展，最后达到一个新 的平衡状态。这种压力扰动的不稳定过程与油藏 、油井和流体的性质有关。 因此，在该井或其它井中用仪器将井底压力 随时间的变化规律测量出来，通过分析，就可以 判断井和油藏的性质。这就是不稳定试井的基本 原理。
不稳定试井分析的用途： 估算测试井的完井效率、井底污染情况 判断是否需要采取增产措施（如酸化、 压 裂） 分析增产措施的效果 估算测试井的控制储量、地层参数、 地层 压力 探测测试井附近的油（气）层边界和井 间 连通情况
结合ld10-1 昨天，中法地质对A2井进行变产量试井，电 潜泵在30Hz生产6小时，计量产量。同样测 量35Hz、40Hz、45Hz下6小时的产量。同时， 记录井底压力数值。
2、确定两井之间的连通性 、
1、干扰试井（Interference well test）A井施 加一信号，记录B井的井底压力变化，分析 判断A、B井是否处于同一水动力系统。 2、脉冲试井（Impulse well test） A井产量 以多脉冲的形式改变，记录B井的井底压力 随时间的变化信息。
不稳定试井的基本原理
试井研究的实质是：
试井中实际是：
–控制产量 产量Q 测量压力： 压力降
压力恢复
时间
时间
2、试井的种类
试井
产能试井
稳定试井 等时试井 修正等时试井
不稳定试井
单井井 探边测试 干扰试井 脉冲试井
（1）产能试井
产能试井是改变若干次油井、气井或水井的工
作制度，测量在各个不同工作制度下的稳定产 量及与之相对应的井底压力，从而确定测试井 （或测试层）的产能方程和 无阻流量
现代试井分析理论与解释方法
封闭油藏中一口井以稳定 产量投入生产，当压力影 响达到所有封闭边界之后， 便进入“拟稳定流动”阶 6 段。
8）半球面流、球面流 油藏由于存在气顶或者底水，为了防止底水锥进或者气顶气窜，只打开油层顶 部或者底部，油层中的流体类似于从半球体的四面方向流向油层顶部的打开部位， 此时的流动称为“半球形流动”。 如果只在油层中某一部位打开，油层流体从射孔孔眼的上下、左右、前后四面 八方流向孔眼，此时的流动称为“球形流动”。 厚油层局部打开时可以在“早期段”出现“半球形”或者“球形”流动。
哪些数据点呈现直线关系
20世纪50年代至今，都在使用这种半对数分析法，被称为“常规试 井解释方法”。在直角坐标纸上绘制出井底流动压力pwf与开井生产时间t 的对数lgt关系曲线，或在半对数坐标纸上绘制出pwf与开井生产时间t的关 系曲线就得到一条“压力降落曲线”。根据该曲线的斜率m就能计算出流 动系数、流度、渗透率和表皮。
8
三、试 井 分 析 方 法
简化地质模型
建立数学模型
分离变量 积分变换等
数学模型求解
不同坐标系
寻找直线规律、拟合点 求取参数
直线段的斜率和截距 K、S、d
9
稳定试井的产能试井解释方法----多用于气田
试 井 解 释 方 法 常规解释方法---半对数法
不稳定试井
现代图版拟合分析法
10
1、常规试井分析方法 —— 寻找数据间的直线关系
二、试井解释经常使用的概念
1）无因次量：其值与计量单位无关如2%等，试井中常用无因次量pD，tD等。
2）井筒储集效应、井筒储集系数 油井刚关井时，地面产量为0，井底产量并不为0，原油仍然从地层流入井筒中，直 至井筒中压力与井筒周围压力达到平衡，这种滞后的惯性现象称为井筒储集效应。 用井筒储集系数来描述井筒储集效应的强弱程度。物理意义是，要使井底压力升高 1MPa，必须从地层中流进井筒原油体积。纯井筒储集阶段的压力变化与测试层的性质 无关，不反应任何地层特性。
8）半球面流、球面流 油藏由于存在气顶或者底水，为了防止底水锥进或者气顶气窜，只打开油层顶 部或者底部，油层中的流体类似于从半球体的四面方向流向油层顶部的打开部位， 此时的流动称为“半球形流动”。 如果只在油层中某一部位打开，油层流体从射孔孔眼的上下、左右、前后四面 八方流向孔眼，此时的流动称为“球形流动”。 厚油层局部打开时可以在“早期段”出现“半球形”或者“球形”流动。
哪些数据点呈现直线关系
20世纪50年代至今，都在使用这种半对数分析法，被称为“常规试 井解释方法”。在直角坐标纸上绘制出井底流动压力pwf与开井生产时间t 的对数lgt关系曲线，或在半对数坐标纸上绘制出pwf与开井生产时间t的关 系曲线就得到一条“压力降落曲线”。根据该曲线的斜率m就能计算出流 动系数、流度、渗透率和表皮。
8
三、试 井 分 析 方 法
简化地质模型
建立数学模型
分离变量 积分变换等
数学模型求解
不同坐标系
寻找直线规律、拟合点 求取参数
直线段的斜率和截距 K、S、d
9
稳定试井的产能试井解释方法----多用于气田
试 井 解 释 方 法 常规解释方法---半对数法
不稳定试井
现代图版拟合分析法
10
1、常规试井分析方法 —— 寻找数据间的直线关系
二、试井解释经常使用的概念
1）无因次量：其值与计量单位无关如2%等，试井中常用无因次量pD，tD等。
2）井筒储集效应、井筒储集系数 油井刚关井时，地面产量为0，井底产量并不为0，原油仍然从地层流入井筒中，直 至井筒中压力与井筒周围压力达到平衡，这种滞后的惯性现象称为井筒储集效应。 用井筒储集系数来描述井筒储集效应的强弱程度。物理意义是，要使井底压力升高 1MPa，必须从地层中流进井筒原油体积。纯井筒储集阶段的压力变化与测试层的性质 无关，不反应任何地层特性。

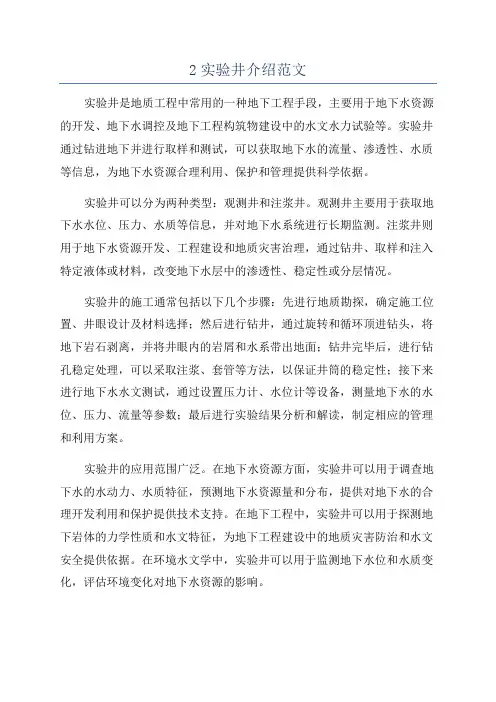

2实验井介绍范文
2实验井介绍范文实验井是地质工程中常用的一种地下工程手段，主要用于地下水资源的开发、地下水调控及地下工程构筑物建设中的水文水力试验等。
实验井通过钻进地下并进行取样和测试，可以获取地下水的流量、渗透性、水质等信息，为地下水资源合理利用、保护和管理提供科学依据。
实验井可以分为两种类型：观测井和注浆井。
观测井主要用于获取地下水水位、压力、水质等信息，并对地下水系统进行长期监测。
注浆井则用于地下水资源开发、工程建设和地质灾害治理，通过钻井、取样和注入特定液体或材料，改变地下水层中的渗透性、稳定性或分层情况。
实验井的施工通常包括以下几个步骤：先进行地质勘探，确定施工位置、井眼设计及材料选择；然后进行钻井，通过旋转和循环顶进钻头，将地下岩石剥离，并将井眼内的岩屑和水系带出地面；钻井完毕后，进行钻孔稳定处理，可以采取注浆、套管等方法，以保证井筒的稳定性；接下来进行地下水水文测试，通过设置压力计、水位计等设备，测量地下水的水位、压力、流量等参数；最后进行实验结果分析和解读，制定相应的管理和利用方案。
实验井的应用范围广泛。
在地下水资源方面，实验井可以用于调查地下水的水动力、水质特征，预测地下水资源量和分布，提供对地下水的合理开发利用和保护提供技术支持。
在地下工程中，实验井可以用于探测地下岩体的力学性质和水文特征，为地下工程建设中的地质灾害防治和水文安全提供依据。
在环境水文学中，实验井可以用于监测地下水位和水质变化，评估环境变化对地下水资源的影响。
实验井的优势主要包括以下几个方面：一是可以直接获取地下水的实际情况，相比其他间接探测方法，如地球物理方法或遥感方法，具有更高的准确性和可靠性；二是在井筒内可以进行多种观测和测试，能够获取更全面的地下水信息，并根据实验结果进行进一步的分析和解释；三是实验井具有较高的随时响应性，可以根据需要增加观测点位、更换仪器设备等，以适应不同的实验需求；四是实验井可以用于不同深度的调查和实验，对于研究不同层位或区域的地下水特征和变化规律具有一定的灵活性。
