Delphi 的绘图功能

Delphi 的绘图功能

Graphics 单元中的类//Graphics 单元中的类TGraphicsObjectTFontTPenTBrushTFontRecallTPenRecallTBrushRecallTCanvasTGraphicTPictureTMetafileCanvasTMetafileImageTMetafileTBitmapImageTBitmapTIconImageTIconTResourceManagerTBrushResourceManagerTFileFormatsListDelphi 的绘图功能[1] - TCanvas 的类成员//过程:ArcBrushCopyChordCopyRectDrawDrawFocusRectEllipseEllipseFillRectFloodFillFrameRectDelphi 的绘图功能[3] - 矩形类图形unit Unit1;interfaceusesWindows, Messages, SysUtils, Variants, Classes, Graphics, Controls, Forms, Dialogs, StdCtrls;typeTForm1 = class(TForm)Button1: TButton;Button2: TButton;Button3: TButton;Button4: TButton;Button5: TButton;procedure FormCreate(Sender: TObject);procedure Button1Click(Sender: TObject);procedure Button2Click(Sender: TObject);procedure Button3Click(Sender: TObject);procedure Button4Click(Sender: TObject);procedure Button5Click(Sender: TObject);end;varForm1: TForm1;implementation{$R *.dfm}varbtn: TButton;consty1 = 10;y2 = 80;{先设置画笔画刷}procedure TForm1.FormCreate(Sender: TObject);beginCanvas.Pen.Width := 4;Canvas.Pen.Color := clRed;Canvas.Brush.Color := clWhite;end;{给出左上角和右下角的坐标就可以绘制矩形}procedure TForm1.Button1Click(Sender: TObject);beginbtn := TButton(Sender);Canvas.Rectangle(btn.Left, y1, btn.Left+btn.Width, y2);end;{给出一个矩形结构做参数也可以绘制矩形}procedure TForm1.Button2Click(Sender: TObject);varR: TRect; {定义一个矩形结构}beginbtn := TButton(Sender);R := Rect(btn.Left, y1, btn.Left+btn.Width, y2);Canvas.Rectangle(R);end;{绘制圆角矩形; 最后两个参数是设置圆角的}procedure TForm1.Button3Click(Sender: TObject);beginbtn := TButton(Sender);Canvas.RoundRect(btn.Left, y1, btn.Left+btn.Width, y2, 20,20); end;{绘制焦点矩形; 它不受画笔的影响; 它的颜色是和画刷的颜色进行某种运算得来的} procedure TForm1.Button4Click(Sender: TObject);varR: TRect;beginbtn := TButton(Sender);R := Rect(btn.Left, y1, btn.Left+btn.Width, y2);procedure Button2Click(Sender: TObject);procedure Button3Click(Sender: TObject);procedure Button4Click(Sender: TObject);procedure Button5Click(Sender: TObject);end;varForm1: TForm1;implementation{$R *.dfm}varbtn: TButton;consty1 = 10;y2 = 80;{先设置画笔画刷}procedure TForm1.FormCreate(Sender: TObject);beginCanvas.Pen.Width := 2;Canvas.Pen.Color := clRed;Canvas.Brush.Color := clWhite;end;{绘制椭圆; 椭圆的参数和矩形是一样的}procedure TForm1.Button1Click(Sender: TObject);beginbtn := TButton(Sender);Canvas.Ellipse(btn.Left, y1, btn.Left+btn.Width, y2); end;{根据矩形结构绘制椭圆}procedure TForm1.Button2Click(Sender: TObject);varR: TRect; {定义一个矩形结构}beginbtn := TButton(Sender);R := Rect(btn.Left, y1, btn.Left+btn.Width, y2);Canvas.Ellipse(R);end;{绘制扇形}procedure TForm1.Button3Click(Sender: TObject);beginbtn := TButton(Sender);Canvas.Pie(btn.Left, y1, {矩形区域左上角} btn.Left + btn.Width, y2, {矩形区域右下角} btn.Left + btn.Width, y1 + (y2-y1) div2, {扇形起点}btn.Left + btn.Width div2, y1 {扇形终点});end;{绘制弦, 参数同上}procedure TForm1.Button4Click(Sender: TObject);beginbtn := TButton(Sender);Canvas.Chord(btn.Left, y1,btn.Left + btn.Width, y2,btn.Left + btn.Width, y1 + (y2-y1) div2,btn.Left + btn.Width div2, y1);end;{绘制弧线, 参数同上}procedure TForm1.Button5Click(Sender: TObject);beginbtn := TButton(Sender);Canvas.Arc(btn.Left, y1,btn.Left + btn.Width, y2,btn.Left + btn.Width, y1 + (y2-y1) div2,btn.Left + btn.Width div2, y1);end;Delphi 的绘图功能[6] - Polygon、Polylineunit Unit1;interfaceusesWindows, Messages, SysUtils, Variants, Classes, Graphics, Controls, Forms, Dialogs, StdCtrls;typeTForm1 = class(TForm)Button1: TButton;Button2: TButton;procedure FormCreate(Sender: TObject);procedure Button1Click(Sender: TObject);procedure Button2Click(Sender: TObject);end;varForm1: TForm1;implementation{$R *.dfm}procedure TForm1.FormCreate(Sender: TObject);beginCanvas.Pen.Width := 2;Canvas.Pen.Color := clRed;Canvas.Brush.Color := clYellow;end;{绘制多边形; 它的参数是一个点数组, 这里定义了一个常数数组}procedure TForm1.Button1Click(Sender: TObject);constpts: array[0..3] of TPoint = (Dialogs, StdCtrls;typeTForm1 = class(TForm)Button1: TButton;Button2: TButton;procedure Button1Click(Sender: TObject);procedure Button2Click(Sender: TObject);end;varForm1: TForm1;implementation{$R *.dfm}{PolyBezier 至少需要四个点做参数; 不改变画笔的当前位置}procedure TForm1.Button1Click(Sender: TObject);varpts: array[0..3] of TPoint;beginCanvas.Pen.Width := 2;Canvas.Pen.Color := clRed;pts[0].X := 10; pts[0].Y := 10; {起点}pts[1].X := 60; pts[1].Y := 10; {控制点1}pts[2].X := 10; pts[2].Y := 100; {控制点2}pts[3].X := 60; pts[3].Y := 100; {终点}Canvas.PolyBezier(pts);Canvas.Pen.Width := 1;Canvas.Pen.Color := clWhite;Canvas.LineTo(ClientWidth, ClientHeight);end;{PolyBezierTo 最少只需要需要三个点, 它把当前位置当作第一点; 会改变画笔的当前位置} procedure TForm1.Button2Click(Sender: TObject);varpts: array[1..3] of TPoint; {从 1 开始的, 就 3 个元素}beginCanvas.Pen.Width := 2;Form1: TForm1;implementation{$R *.dfm}{PolyBezier 绘制多条线时, 需要 3*x + 1 个点} procedure TForm1.Button1Click(Sender: TObject); varpts: array[0..6] of TPoint;beginCanvas.Pen.Width := 2;Canvas.Pen.Color := clRed;pts[0].X := 10; pts[0].Y := 10;pts[1].X := 60; pts[1].Y := 10;pts[2].X := 10; pts[2].Y := 100;pts[3].X := 40; pts[3].Y := 100;pts[4].X := 100; pts[4].Y := 10;pts[5].X := 55; pts[5].Y := 99;pts[6].X := 70; pts[6].Y := 10;Canvas.PolyBezier(pts);end;{PolyBezierTo 绘制多条线时, 需要 3*x 个点}procedure TForm1.Button2Click(Sender: TObject); varpts: array[1..6] of TPoint;beginCanvas.Pen.Width := 2;Canvas.Pen.Color := clRed;Canvas.MoveTo(10 + 82, 10);//pts[0].X := 10; pts[0].Y := 10;pts[1].X := 60 + 82; pts[1].Y := 10;pts[2].X := 10 + 82; pts[2].Y := 100;pts[3].X := 40 + 82; pts[3].Y := 100;pts[4].X := 100 + 82; pts[4].Y := 10;pts[5].X := 55 + 82; pts[5].Y := 99;pts[6].X := 70 + 82; pts[6].Y := 10;Canvas.PolyBezierTo(pts););{参数三是 TTextFormat 类型的集合, 它定义如下:}TTextFormat = set of TTextFormats;{TTextFormats 是个枚举, 定义如下}TTextFormats = (tfBottom, tfCalcRect, tfCenter, tfEditControl, tfEndEllipsi s,tfPathEllipsis, tfExpandTabs, tfExternalLeading, tfLeft, tfModifyString, tfNoClip, tfNoPrefix, tfRight, tfRtlReading, tfSingleLine, tfTop,tfVerticalCenter, tfWordBreak);{所以参数三可以是下列值之一或它们的组合}tfBottomtfCalcRecttfCentertfEditControltfEndEllipsistfPathEllipsistfExpandTabstfExternalLeadingtfLefttfModifyStringtfNoCliptfNoPrefixtfRighttfRtlReadingtfSingleLinetfToptfVerticalCentertfWordBreak//这个函数是 API 函数 DrawTextEx 的简化, 可以参见: DrawTextEx//第二种重载的举例1:{默认是顶对齐、左对齐; 前两个参数都是传址的, 不能用常量}procedure TForm1.FormPaint(Sender: TObject);varR: TRect;constS = '万一的 Delphi 博客';begin := '微软雅黑';Canvas.Font.Style := [fsBold, fsItalic];Canvas.Font.Color := clRed;Canvas.Font.Height := 72;Canvas.TextOut(10, 10, S);end;//TFont 类的常用属性:{Name: 字体名称}{Color: 颜色}{Size、Height: 字号与字体高度, 都可以设定字体大小}{Style: 字体样式; 是个集合值, 是下面可选值或它们的组合:} fsBoldfsItalicfsUnderlinefsStrikeOut{Pitch: 是字间距相关的, 有三个枚举值可选(不过我没测试出效果):} fpDefaultfpVariablefpFixed{Charset: 字符集, 是个整数, 可能的值有:}ANSI_CHARSET = 0;DEFAULT_CHARSET = 1;SYMBOL_CHARSET = 2;SHIFTJIS_CHARSET = 128;HANGEUL_CHARSET = 129;GB2312_CHARSET = 134;CHINESEBIG5_CHARSET = 136;OEM_CHARSET = 255;Shift: TShiftState; X, Y: Integer);end;varForm1: TForm1;implementation{$R *.dfm}varx1,y1,x2,y2: Integer; {直线两个端点的坐标}f: Boolean; {判断鼠标是否点下}procedure TForm1.FormMouseDown(Sender: TObject; Button: TMouseButton; Shift: TShiftState; X, Y: Integer);beginx1 := X; y1 := Y;x2 := X; y2 := Y;Canvas.Pen.Color := clRed;Canvas.Pen.Width := 2;Canvas.Pen.Mode := pmXor;f := True;end;procedure TForm1.FormMouseMove(Sender: TObject; Shift: TShiftState; X, Y: Integer);beginif f thenbegin{擦除}Canvas.MoveTo(x1, y1);Canvas.LineTo(x2, y2);x2 := X; y2 := y;{重绘}Canvas.MoveTo(x1, y1);Canvas.LineTo(x2, y2);end;end;procedure TForm1.FormMouseUp(Sender: TObject; Button: TMouseButton;Shift: TShiftState; X, Y: Integer);ShowMessage(Format('宽度: %d; 高度: %d', [w,h])); {宽度: 24; 高度: 13}{如果字号改变了, 当然高度与宽度也会随之变化}Canvas.Font.Size := 16;wh := Canvas.TextExtent(str);w := wh.cx;h := wh.cy;ShowMessage(Format('宽度: %d; 高度: %d', [w,h])); {宽度: 42; 高度: 25}{Font.Height 是可读写的}Canvas.Font.Height := 32;wh := Canvas.TextExtent(str);w := wh.cx;h := wh.cy;ShowMessage(Format('宽度: %d; 高度: %d', [w,h])); {宽度: 52; 高度: 32}end;posted on 2008-02-18 22:32 万一阅读(474) 评论(0)编辑收藏所属分类: Delphi 的绘图功能把窗体客户区图像保存到文件或剪切板unit Unit1;interfaceusesWindows, Messages, SysUtils, Variants, Classes, Graphics, Controls, Forms, Dialogs, StdCtrls;typeTForm1 = class(TForm)Button1: TButton;Button2: TButton;Button3: TButton;procedure Button1Click(Sender: TObject);procedure Button2Click(Sender: TObject);procedure Button3Click(Sender: TObject);end;varForm1: TForm1;implementation{$R *.dfm}uses Clipbrd; {剪切板单元}//把窗体客户区保存为图片procedure TForm1.Button1Click(Sender: TObject);varbit: TBitmap;beginbit := TBitmap.Create;bit := Self.GetFormImage;bit.SaveToFile('c:\temp\img1.bmp');bit.Free;end;//用一句话完成上一个过程procedure TForm1.Button2Click(Sender: TObject); beginSelf.GetFormImage.SaveToFile('c:\temp\img2.bmp'); end;//把窗体客户区图像复制到剪切板procedure TForm1.Button3Click(Sender: TObject);varFormat: Word;Data: Cardinal;APalette: HPALETTE;begin{TBitmap.SaveToClipboardFormat 函数的三个参数都是接受数据用的, 按要求类型定义即可}GetFormImage.SaveToClipboardFormat(Format, Data, APalette);{放入剪切板}Clipboard.SetAsHandle(Format, Data);end;end.捕捉全屏图像unit Unit1;interfaceusesWindows, Messages, SysUtils, Variants, Classes, Graphics, Controls, Forms, Dialogs, StdCtrls;typeTForm1 = class(TForm)Button1: TButton;procedure Button1Click(Sender: TObject);end;varForm1: TForm1;implementation{$R *.dfm}//捕捉全屏幕图像并保存到: c:\temp\Screen.bmpprocedure TForm1.Button1Click(Sender: TObject);varbit: TBitmap;TForm1 = class(TForm)Button1: TButton;Button2: TButton;procedure Button1Click(Sender: TObject);procedure Button2Click(Sender: TObject);end;varForm1: TForm1;implementation{$R *.dfm}//把文字输出到屏幕procedure TForm1.Button1Click(Sender: TObject);varcvs: TCanvas;Rect: TRect;Str: string;begincvs := TCanvas.Create;cvs.Handle := GetDC(0);SetBkMode(cvs.Handle, TRANSPARENT);// := '宋体';cvs.Font.Style := [fsBold, fsItalic];cvs.Font.Size := 48;Randomize;cvs.Font.Color := Random($FFFFFF);Rect := Screen.DesktopRect;Str := '万一的 Delphi 博客';cvs.TextRect(Rect, Str, [tfSingleLine, tfCenter, tfVerticalCenter]); cvs.Free;end;//刷新显示procedure Button4Click(Sender: TObject);procedure Button5Click(Sender: TObject); end;varForm1: TForm1;implementation{$R *.dfm}//使用 API 函数: SetRectprocedure TForm1.Button1Click(Sender: TObject); varR: TRect;beginSetRect(R, 20, 20, 80, 80);Canvas.Pen.Color := clBlue;Canvas.Rectangle(R);end;//使用 Classes.Rect 函数procedure TForm1.Button2Click(Sender: TObject); varR: TRect;beginR := Rect(20, 20, 80, 80);Canvas.Pen.Color := clFuchsia;Canvas.Rectangle(R);end;//使用 Classes.Rect 函数, 用两个点合成procedure TForm1.Button3Click(Sender: TObject); constpt1: TPoint = (x:20; y:20);pt2: TPoint = (x:80; y:80);varR: TRect;beginR := Rect(pt1, pt2);Canvas.Pen.Color := clSkyBlue;Canvas.Rectangle(R);end;//矩形常量procedure TForm1.Button4Click(Sender: TObject);constR: TRect = (Left:20; Top:20; Right:80; Bottom:80); beginCanvas.Pen.Color := clTeal;Canvas.Rectangle(R);end;//使用 Classes.Bounds 函数, 我最喜欢这种办法procedure TForm1.Button5Click(Sender: TObject);varR: TRect;beginR := Bounds(20, 20, 60, 60);Canvas.Pen.Color := clWhite;Canvas.Rectangle(R);end;end.使用System.Sin、System.Cos 函数画圆- 绘制五环图标本例效果图:unit Unit1;interfaceusesWindows, Messages, SysUtils, Variants, Classes, Graphics, Controls, Forms, Dialogs, StdCtrls;typeTForm1 = class(TForm)Button1: TButton;procedure FormCreate(Sender: TObject);procedure FormMouseUp(Sender: TObject; Button: TMouseButton;Shift: TShiftState; X, Y: Integer);procedure Button1Click(Sender: TObject);end;varForm1: TForm1;implementation{$R *.dfm}const{把五环的颜色定义为常量数组}Colors: array[0..4] of TColor = (clBlue, clBlack, clRed, clYellow, clGree n);varci: Integer; {用作颜色序号}procedure TForm1.FormCreate(Sender: TObject);beginButton1.Caption := '重绘';Self.Color := clWhite;Canvas.Pen.Width := 5;end;procedure TForm1.FormMouseUp(Sender: TObject; Button: TMouseButton;Shift: TShiftState; X, Y: Integer);constr = 30; {圆半径}varradian: Double; {记录弧度; Sin、Cos 函数需要弧度做参数; 弧度 = 角度 * Pi/180} i,a,b: Integer;beginCanvas.MoveTo(X, Y-r);Canvas.Pen.Color := Colors[ci];for i := 1to360dobeginradian := i * (Pi/180); {获取弧度}a := X + Round(Sin(radian) * r); {用 Sin 函数获取横坐标}b := Y - Round(Cos(radian) * r); {用 Cos 函数获取纵坐标}Canvas.LineTo(a, b); {绘制}Application.ProcessMessages; {不要影响其他操作}Sleep(3); {等 3 毫秒}end;Inc(ci);if ci = 5then ci := 0;end;{$R *.dfm}constBoolArr: array[Boolean] of string = ('余弦曲线', '正弦曲线'); varf: Boolean = True;procedure TForm1.FormClick(Sender: TObject);beginf := not f;Repaint;end;procedure TForm1.FormPaint(Sender: TObject);varx: Integer;y,radian: Double;beginCanvas.Pen.Width := 2;Canvas.Pen.Color := clRed;Canvas.MoveTo(0, ClientWidth div2);for x := 0to ClientWidth dobeginradian := x / ClientWidth * 4 * pi;if f then y := Sin(radian) else y := Cos(radian);y := (1-y) * ClientHeight / 2;Canvas.LineTo(Round(x), Round(y));end;Text := BoolArr[f];end;end.两个CopyRectprocedure Button1Click(Sender: TObject);end;varForm1: TForm1;implementation{$R *.dfm}procedure TForm1.PaintBox1Paint(Sender: TObject);beginPaintBox1.Canvas.Brush.Color := clWhite;PaintBox1.Canvas.FillRect(PaintBox1.BoundsRect);PaintBox1.Canvas.MoveTo(0, 0);PaintBox1.Canvas.LineTo(PaintBox1.Width, PaintBox1.Height);PaintBox1.Canvas.MoveTo(PaintBox1.Width, 0);PaintBox1.Canvas.LineTo(0, PaintBox1.Height);end;procedure TForm1.PaintBox2Paint(Sender: TObject);beginPaintBox2.Canvas.Brush.Color := clGreen;PaintBox2.Canvas.Ellipse(0, 0, PaintBox2.Width, PaintBox2.Height); end;procedure TForm1.Button1Click(Sender: TObject);varR1,R2: TRect;beginR2 := PaintBox2.BoundsRect;{Windows.CopyRect}CopyRect(R1, R2); //相当于: R1 := R2;Align = alClientOnPaint = PaintBox1Paint ExplicitLeft = 32ExplicitTop = 24ExplicitWidth = 105ExplicitHeight = 105endendobject Panel2: TPanelLeft = 183Top = 8Width = 130Height = 105Caption = 'Panel2'TabOrder = 1object PaintBox2: TPaintBox Left = 1Top = 1Width = 128Height = 103Align = alClientOnPaint = PaintBox2Paint ExplicitLeft = 16ExplicitTop = 0ExplicitWidth = 105ExplicitHeight = 105endendobject Button1: TButtonLeft = 212Top = 128Width = 75Height = 25Caption = 'Button1'TabOrder = 2OnClick = Button1Clickendend。

delphi drawgrid 用法

delphi drawgrid 用法

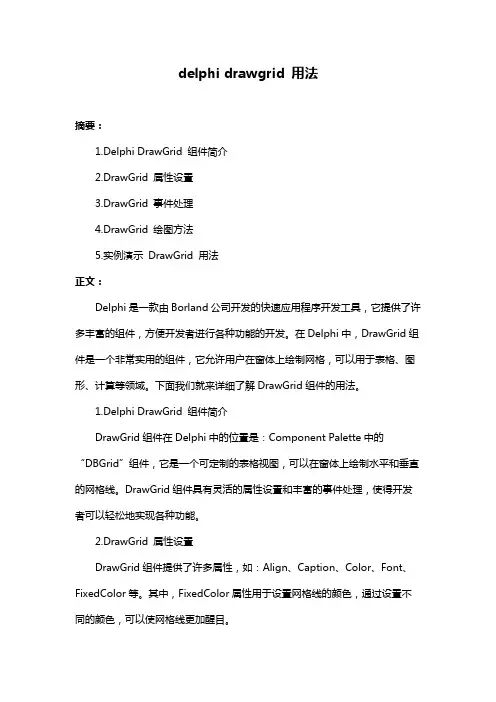

delphi drawgrid 用法摘要:1.Delphi DrawGrid 组件简介2.DrawGrid 属性设置3.DrawGrid 事件处理4.DrawGrid 绘图方法5.实例演示DrawGrid 用法正文:Delphi是一款由Borland公司开发的快速应用程序开发工具,它提供了许多丰富的组件,方便开发者进行各种功能的开发。

在Delphi中,DrawGrid组件是一个非常实用的组件,它允许用户在窗体上绘制网格,可以用于表格、图形、计算等领域。

下面我们就来详细了解DrawGrid组件的用法。

1.Delphi DrawGrid 组件简介DrawGrid组件在Delphi中的位置是:Component Palette中的“DBGrid”组件,它是一个可定制的表格视图,可以在窗体上绘制水平和垂直的网格线。

DrawGrid组件具有灵活的属性设置和丰富的事件处理,使得开发者可以轻松地实现各种功能。

2.DrawGrid 属性设置DrawGrid组件提供了许多属性,如:Align、Caption、Color、Font、FixedColor等。

其中,FixedColor属性用于设置网格线的颜色,通过设置不同的颜色,可以使网格线更加醒目。

3.DrawGrid 事件处理DrawGrid组件支持多种事件处理,如:Click、DbClick、MouseDown、MouseMove、MouseUp等。

通过编写事件处理程序,开发者可以实现对用户操作的响应,如:单击、双击、鼠标移动等。

4.DrawGrid 绘图方法DrawGrid组件允许用户自定义绘制网格线。

通过编写DrawGrid的OnDrawCell方法,可以实现自定义绘制单元格内容。

此外,DrawGrid还提供了OnDrawColumnHeader和OnDrawFooter方法,分别用于绘制列标题和页脚。

5.实例演示DrawGrid 用法下面通过一个简单的实例,演示DrawGrid组件的用法。

Delphi如何使用基本的绘图函数绘制统计图

Delphi如何使用基本的绘图函数绘制统计图

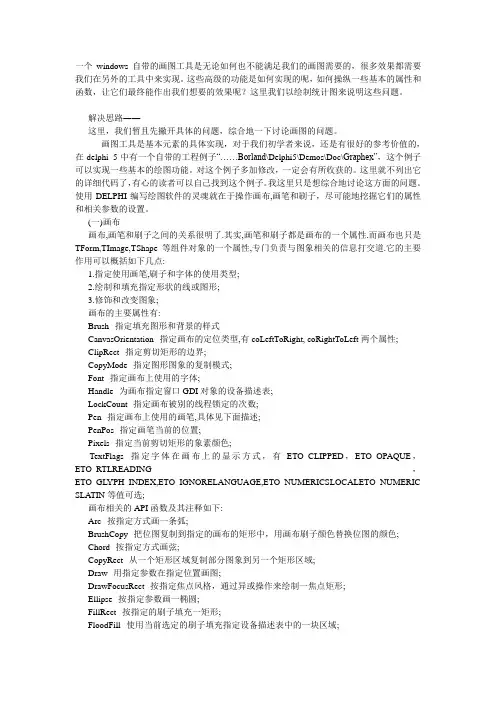

一个windows自带的画图工具是无论如何也不能满足我们的画图需要的,很多效果都需要我们在另外的工具中来实现。

这些高级的功能是如何实现的呢,如何操纵一些基本的属性和函数,让它们最终能作出我们想要的效果呢?这里我们以绘制统计图来说明这些问题。

解决思路――这里,我们暂且先撇开具体的问题,综合地一下讨论画图的问题。

画图工具是基本元素的具体实现,对于我们初学者来说,还是有很好的参考价值的,在delphi 5中有一个自带的工程例子“……Borland\Delphi5\Demos\Doc\Graphex”,这个例子可以实现一些基本的绘图功能。

对这个例子多加修改,一定会有所收获的。

这里就不列出它的详细代码了,有心的读者可以自己找到这个例子。

我这里只是想综合地讨论这方面的问题。

使用DELPHI编写绘图软件的灵魂就在于操作画布,画笔和刷子,尽可能地挖掘它们的属性和相关参数的设置。

(一)画布画布,画笔和刷子之间的关系很明了.其实,画笔和刷子都是画布的一个属性.而画布也只是TForm,TImage,TShape等组件对象的一个属性,专门负责与图象相关的信息打交道.它的主要作用可以概括如下几点:1.指定使用画笔,刷子和字体的使用类型;2.绘制和填充指定形状的线或图形;3.修饰和改变图象;画布的主要属性有:Brush--指定填充图形和背景的样式CanvasOrientation--指定画布的定位类型,有coLeftToRight, coRightToLeft两个属性;ClipRect--指定剪切矩形的边界;CopyMode--指定图形图象的复制模式;Font--指定画布上使用的字体;Handle--为画布指定窗口GDI对象的设备描述表;LockCount--指定画布被别的线程锁定的次数;Pen--指定画布上使用的画笔,具体见下面描述;PenPos--指定画笔当前的位置;Pixels--指定当前剪切矩形的象素颜色;TextFlags--指定字体在画布上的显示方式,有ETO_CLIPPED,ETO_OPAQUE,ETO_RTLREADING,ETO_GL YPH_INDEX,ETO_IGNORELANGUAGE,ETO_NUMERICSLOCALETO_NUMERIC SLATIN等值可选;画布相关的API函数及其注释如下:Arc--按指定方式画一条弧;BrushCopy--把位图复制到指定的画布的矩形中,用画布刷子颜色替换位图的颜色;Chord--按指定方式画弦;CopyRect--从一个矩形区域复制部分图象到另一个矩形区域;Draw--用指定参数在指定位置画图;DrawFocusRect--按指定焦点风格,通过异或操作来绘制一焦点矩形;Ellipse--按指定参数画一椭圆;FillRect--按指定的刷子填充一矩形;FloodFill--使用当前选定的刷子填充指定设备描述表中的一块区域;FrameRect--使用指定的方式画一矩形的边框;LineTo--使用当前画笔从当前位置到指定点画一条直线;Lock--防止其它线程在画布上绘图;MoveTo--指定一新的当前画笔位置;Pie--按指定方式画饼状图;PolyBezier--按指定方式画多条贝塞尔线;PolyBezierTo--按指定方式画多条贝塞尔线并更新当前的画笔位置值; Polygon--绘制一个由多个顶点的任意序列组成的多边形;Polyline--使用当前画笔画一系列的多边形;Rectangle--绘制矩形;RoundRect--绘制圆角矩形;StretchDraw--在指定的矩形区域通过指定的绘图参数来绘制图形; TextExtent--返回使用当前字体设置的字符的象素宽度和高度等参数; TextHeight--返回使用当前字体设置的字符的象素高度;TextOut--在指定位置绘制文本,并更新画笔的当前位置;TextRect--在一剪切矩形区域中绘制文本;TextWidth--返回使用当前字体设置的字符的象素宽度;TryLock--对当前没加锁的画布进行加锁;Unlock--对当前加锁的画布进行解锁;例如以下是两个小例子:procedure TForm1.Button2Click(Sender: TObject);varARect: TRect;begin //实现了剪切效果;with Image1.Canvas dobeginCopyMode := cmWhiteness; //设置复制模式;ARect := Rect(0, 0, Image1.Width, Image1.Height);CopyRect(ARect, Image1.Canvas, ARect);CopyMode := cmSrcCopy; //恢复复制模式;end;end;procedure TForm1.Button3Click(Sender: TObject);varW: Word;begin //在窗口中画一条彩线;for W := 10 to 200 doCanvas.Pixels[W, 10] :=RGB(random(255),random(255),random(255));; end;灵活使用这些函数及其内部参数会让我们得到意想不到的效果;(二) 画笔画笔是一个GDI对象,定义了绘制直线或轮廓形状的方法.画笔内部共有五种属性:颜色,句柄,模式,风格和宽度.Color--决定指定直线或轮廓形状的RGB颜色。

Delphi使用OpenGL2d绘图之画图片Bmp的方法

Delphi使用OpenGL2d绘图之画图片Bmp的方法

Delphi使⽤OpenGL2d绘图之画图⽚Bmp的⽅法⼀、前⾔:对于Delphi来说,要画图⽚要先处理⼀下,需要引⽤别的单元,⽽Delphi中没带,需要另外下载Gl.pas。

⽹上常见⾃带的OpenGl单元封装的是1.0版的,有此函数未声明。

⽹上可以找到Gl.pas单元。

另外需要⼀个Glaux.pas单元与glaux.dll,是辅助库。

在本⽂最后会提供下载。

⼆、实现流程:绘画图⽚需要以下⼏个流程。

Window本⾝的绘图是以位图为基础的,png,jpg等,绘画时,可以转为bmp再画。

1.加载bmp图⽚:使⽤auxDIBImageLoadA或其他函数2.转换为纹理:glGenTextures -> glBindTexture -> glTexImage2D, glTexParameteri⽤于设置相关参数3.绘制纹理:glBindTexture -> glBegin(GL_QUADS) -> glTexCoord2f -> glVertex2f -> glEnd三、利⽤glDrawPixels函数绘图glDrawPixels共有如下5个参数:width: 表图像的宽度height: 表图像的⾼度format:表图像的数据存储格式atype: 未知pixels: DIB数据的指针⽰例代码如下:procedure TForm1.Draw;varBmp: TBitmap;beginBmp := TBitmap.Create;Bmp.LoadFromFile(ExtractFilePath(ParamStr(0)) + '1.bmp');// 清空缓冲区glClear(GL_COLOR_BUFFER_BIT or GL_DEPTH_BUFFER_BIT);// TBitmap的图像数据在内存中是按⾏倒序连续存放的,通过TBitmap.ScanLine[TBitmap.Height-1]可以取得⾸地址即图像缓冲区地址// bmp图⽚的颜⾊是按b g r存储的,所以要选 GL_BGR_EXT做为参数glDrawPixels(Bmp.Width, Bmp.Height, GL_BGR_EXT, GL_UNSIGNED_BYTE, Bmp.ScanLine[Bmp.Height - 1]);SwapBuffers(FDC);Bmp.Free;end;⽤以上⽅法绘制图⽚不需要启⽤纹理映射,可以通过glPixelZoom函数来缩放图⽚,显⽰位置在窗⼝的左下⾓(暂时不知道如何改变图像位置。

delphi画图、多媒体、数据库

delphi画图、多媒体、数据库

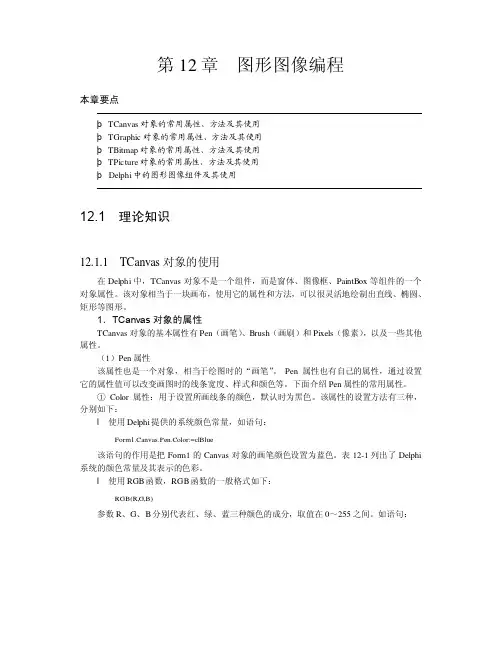

(3)Arc 方法 [格式]:
procedure Arc(X1,Y1,X2,Y2,X3,Y3,X4,Y4:Integer);
第 12 章 图形图像编程
247
[功能]:用于画一段椭圆弧。其中,椭圆是由点(X1,Y1)的点(X2,Y2)所确定的矩形 所决定,弧的起点是椭圆中心和点(X3,Y3)的连线与椭圆的交点,弧的终点是椭圆中心和点 (X4,Y4)的连线与椭圆的交点,并以逆时针方向画弧。
clYellow
clBackground
clActiveCaption clInactiveCaption
表示的颜色 浅绿色 黑色 蓝色 深灰(灰黑色) 紫红色 灰色 绿色 橙色 浅灰色 枣栗色 深蓝色 橄榄绿 紫色 红色 银灰色 Teal 青凫色(一种蓝) 白色
黄色
当前桌面的背景色
当前窗体的标题栏色 当前不被激活的标题栏的颜色
(6)CopyMode 属性 该属性用于设置从其他画布拷贝图像的方式,其取值及含义如表 12-4 所示,该属性的默 认值为 cmSrcCopy(表示拷贝的像素将覆盖画布上原有的像素)。
246
Delphi 7 应用教程
CopyMode 属性的取值 cmSrcCopy cmBlackness cmDsInvert cmMergeCopy cmMergePaint cmNotSrcCopy cmNotSrcErase cmPatCopy cmPatlnvert cmPatPaint cmSrcAnd cmSrcCopy cmSrcErase cmSrclnvert cmSrcPaint cmWhiteness
244
Delphi 7 应用教程
线 条样式 PsClear PsSolid PsDash PsDot PsDashDot PsDashDotDot

Delphi图形图像处理

Delphi图形图像处理
(5)ReleaseHandle:用来把TBrush 从 QBrush handle中分离出来,当需要把TBrush handle 给一段程序或一个类时,用到这个函数。
1.3.TPen Object(画笔对象)
应用程序常用TPen对象在画布上绘制各种 线段,笔的颜色在Color属性中定义。线段 宽度在Width属性中定义。Style属性定义 了线段的各种类型
2.2.Shape组件
Shape组件用于在窗体中绘制几何图形, 如椭圆,矩形和圆角矩形等。
属性: (1)Shape:绘制图形的形状。 (2)Brush:几何图形中填充的颜色。 (3)Pen:几何图形所使用的线行。
2.3.PaintBox组件
该组件是一个简单的画板,它为应用程序提供了可 在窗体的特定区域内画图的方法。它和Image组件 不同,Image组件是显示已经保存在文件中的图像, 而PaintBox组件需要应用程序直接在窗体上进行 绘制。一旦该组件加入窗体,应用程序就可以利用 OnPaint事件在画板上画图。
这是一个32位二进制数据。Graphic单元中还定 义了一些常用的颜色常量,这些常量或直接映射 成系统调色板中最相近的颜色,或映射成 Windows 控制面板中颜色部分的系统视频颜色。 直接映射成系统调色板中的颜色有: ClAqua,CLBlack,ClBlue,ClbkGrray,ClFuchso a......ClYellow
椭圆,(x1,y1)是矩形左上角的象素坐标, x2,y2是矩形右下角的象素坐标。如果矩形 形成一个区域,将出现一个椭圆。
见例子
线条
LineTo(x,y : Integer); LineTo从当前位置画一条线至(x,y)所指定 的位置,并把笔的位置移至(x ,y)。

在Delphi程序中调用Forcal扩展库绘制动态图形

在Delphi程序中调用Forcal扩展库绘制动态图形

态 库版本文件小于 10 K,静 态库 版本 约 2 0 ~ 0 K 5 6 K 30 。
通 常 ,使用 各种高 级语 言如 CC + # e h、F R / + 、c 、D l i O — p
G oc12 d 是 一 个 通 用 的 Fra 脚 本 系 统 F ra3W.l l oel 但 G ocl F ra 简化了 F ra脚本 的使用 。 ocl
l F ra 脚 本及 软件 构 成 ocl
F ra是一个 轻量 级嵌 入式快速脚本 ,绿 色免安装 ,不读 o l c
写注册表。与其他脚本不 同 ,Fra 以动态库 的形式提供 ,核 ocl 心库只有一个动 态库文件 F ra3 W. l ocl 常小巧 ,动 oc12 d 。F ra 非 l
Ab ta t o c l c p a y a c l o i n u h t n n t e f r o o r e c d , a e u e r a o stp s sr c :F r a r tc n d n mi al c mp l a d F n t e s g i h o m f u c o e c n b s d f  ̄ u y e si y e i r s o v o t e t a o t r e i n a s a e u e s s rp s o e ot p o e sn ,W e , o f u a in s f r ,g me t fma h ma i ls f c wa e d sg , lo c n b s d a c t fr p r r c s i g i b c ni r t ot e a s wi g o wa h h g f ce c n t e i l me t t n n e a l l sr ts h w t r g a i l h n h x e so o c l GF r a i h ef i n y i h mp e n a i .A x mp e i u tae o o p o r m n Dep ia d t e e t n i n t a l i o l oc l d a y a c g a h c , o u i g o o d GF r a n x e so a i e h i a rb e . r w d n mi rp is f c s n l a o c la d e t n in b sc tc n c p o lms n l Ke r s e p i; o c l; o e l; r c d r s; c p ;d n mi i r r y wo d :D l h F r a Gfr a p o e u e s r t y a c l ay i b

delphi中画布应用两则

delphi中画布应用两则

Delphi中画布应用两则关键字:Delphi、画布、背景色、分割图像---- 在Delphi 中,窗体(Form)、BitBtn 控件、SpeedButton 控件和PaintBox等控件都具有画布(Canvas)属性。

调用Canvas的作图函数可以在屏幕上画图,如画圆、画线等。

另外,Canvas有一个属性叫Pixels,Pixels是一个二维数组,它的一个元素对应着屏幕上的一个像素点,数组元素的值代表像素点的颜色。

利用Canvas的属性Pixels可以实现一些有趣的功能,下面介绍它的两则应用。

----1.制作背景色----我们在一些软件的安装界面可以看到由深到浅(或由浅到深)的背景色,看起来效果相当不错。

在Delphi中利用Canvas的属性Pixels 可以制作这样的背景色,只要按行或按列改变像素点的颜色就可以了。

一个示例程序的编制过程如下:----(1)建立一个新的应用程序。

----(2)把Form1的属性BorderStyle改为bsNone,在Form1的OnDblClick事件中,键入代码后如下所示:procedureTForm1.FormDblClick(Sender:TObject);varMyColor:Longint;x,y:Word;beginMyColor:=$33;{颜色基数}withCanvasdobegin{当x坐标在外循环,y坐标在内循环时,颜色按列逐渐变化;反之则按行变化}forx:=0toWidthdobeginifxmod4=0then{每隔4列变化一次颜色}beginMyColor:=MyColor+1;{颜色增量为1}end;fory:=0toHeightdobeginPixels[x,y]:=RGB(0,0,MyColor);{用API函数宏RGB合成颜色}end;end;end;end;----(3)运行程序,在窗体中双击鼠标左键,观看运行结果。

----(4)按Alt+F4键,结束运行。

Delphi屏幕绘图

Delphi屏幕绘图

Delphi屏幕绘图Delphi屏幕绘图2008-07-29 00:30以下代码以光标所在位置为中心,在全屏幕上绘制一个十字架:procedure TForm1.Button1Click(Sender: TObject);varFullscreenCanvas:TCanvas;DC:HDC;beginDC:=GetDC(0);//取得屏幕的DC,参数0指的是屏幕FullscreenCanvas := TCanvas.Create;//创建一个CANVAS对象FullscreenCanvas.Handle := DC; //将画布关联到屏幕句柄,以便能做图FullscreenCanvas.MoveTo(mouse.CursorPos.X,0);FullscreenCanvas.LineTo(mouse.CursorPos.x,768);FullscreenCanvas.MoveTo(0,Mouse.CursorPos.Y);FullscreenCanvas.LineTo(1024,Mouse.CursorPos.y);end;以下代码在全屏幕中心绘制一个十字架:procedure TForm1.Button1Click(Sender: TObject);varFullscreenCanvas:TCanvas;DC:HDC;beginDC:=GetDC(0);//取得屏幕的DC,参数0指的是屏幕FullscreenCanvas := TCanvas.Create;//创建一个CANVAS对象FullscreenCanvas.Handle := DC; //将画布关联到屏幕句柄,以便能做图FullscreenCanvas.MoveTo(screen.Width div 2,0);FullscreenCanvas.LineTo(screen.Width div 2,768);FullscreenCanvas.MoveTo(0,Screen.Height div 2);FullscreenCanvas.LineTo(1024,Screen.Height div 2);end;//以下代码实现定时在屏幕正中绘一个十字,一个正方形,一个圆形procedure TForm1.Timer1Timer(Sender: TObject);varMyCanvas:TCanvas;DC:HDC;beginDC:=GetDC(0);MyCanvas:=TCanvas.Create;//MyCanvas.Brush.Color:=clblack; //黑色填充色MyCanvas.Brush.Style:=bsClear; //无背景色MyCanvas.Handle:=DC;//MyCanvas.Brush.Bitmap:=image1.Picture.Bitmap;MyCanvas.MoveTo(screen.Width div 2,0);MyCanvas.LineTo(screen.Width div 2,Screen.Height);MyCanvas.MoveTo(0,screen.Height div 2);MyCanvas.LineTo(screen.Width,screen.Height div 2);MyCanvas.Rectangle(Screen.Width div 2-100,Screen.Height div 2-100,Screen.Width div 2+100,Screen.Height div 2+100); //屏幕正中心绘制一个正方形MyCanvas.Ellipse(Screen.Width div 2-100,Screen.Height div 2-100,Screen.Width div 2+100,Screen.Height div 2+100); //屏幕正中心绘制一个圆形MyCanvas.TextOut(720,300,'我测试再测试,测试直接在屏幕上写字的感觉!'); //在Canvas对象上添加文字end;。

第6章 delphi绘图PPT课件

第6章 delphi绘图PPT课件

TObject;
Button:
Delphi简明教程
清华大学出版社
12
图6-4 运行结果
Delphi简明教程
清华大学出版社
13
6.1.3 绘制多边形
绘制多边形调用的是Polyline方法,其语法结果如下: procedure Polyline(Points : array of TPoint); 其中Points是一个TPoint型的数组。仍以例子进行说明。 首先设计窗体如图6-5。
Delphi简明教程
清华大学出版社
10
procedure TForm1.Button1Click(Sender: TObject); begin start:=true; end; procedure TForm1.Button2Click(Sender: TObject); begin Close; end; procedure TForm1.Button2MouseDown(Sender:
第六章 Delphi绘图
6.1 简单图案的绘制 6.2 艺术图案的绘制 6.3 利用鼠标绘制图形 6.4 图形动画的实现 6.5 图像处理
Delphi简明教程
清华大学出版社
1
整体概况
+ 概况1
您的内容打在这里,或者通过复制您的文本后。
概况2
+ 您的内容打在这里,或者通过复制您的文本后。
Delphi简明教程
start:Boolean;
Delphi简明教程
清华大学出版社
5
然后编写如下事件响应程序。 下面过程在窗体的初始化过程中设置start的值为False。 procedure TForm1.FormCreate(Sender:TObject); begin

Delphi中使用DirectDraw技术进行图形处理

Delphi中使用DirectDraw技术进行图形处理

Delphi中使用DirectDraw技术进行图形处理DirectDraw是一套名为DirectX复杂工具的一部分,DirectX是由许多不同的技术组成,比如:DirectDraw、Direct3D、DirectSound、DirectPlay、DirectInput和DirectSetup等。

其中的每一种技术都是集中了几种处多媒体的技术或游戏的技术,像声音播放、3D图形、网络播放、硬件设备如鼠标和强制反馈等等。

不过,在本章中将只介绍DirectDraw,并且这个主题很容易就会占用一章或更多的章节关于DirectX的其他技术内容,读者可以去参阅其他关于DirectX的书籍。

DirectDraw程序要求用户的系统必须有DirectDraw运行时的DLL,这些运行时文件(实际只是DLL的集合,可能许多机器已经安装了),还可以从Micorsoft的Web站点获取;该站点有各种各样的产品,包括游戏、Windows 98、将来的操作系统Windows NT 5等。

如果读者正在使用的是Windows NT 4,那么至少要用Service Pack 3(SP3)去升级,之后才能够访问作为SP3一部分的DirectDraw 3。

不要试图直接在Windows NT系统下安装运行时的DirectDraw,而应该安装最新的补丁(Service Pack),直接安装运行时的DirectDraw是针对Windows 95/98系统而言的。

确定一个系统是否安装了DirectDraw的一个方法是查看Windows/System或Winnt/System32目录是否存在DDRAW.DLL和DSOUND.DLL,如果有,则说明系统已经安装了DirectDraw。

在可能的情况下,读者应该从Microsoft获取DirectDraw SDK,通常它可以从Microsoft 的Web站点下载得到,不过请注意,它至少有30M。

安装了SDK后,它在硬盘上创建一个名为DXSDK的目录,在这个目录之下是SDK目录,其中包含有各种各样的文档、用C/C++编写的示例文件和帮助文件。

delphi xe 的tgpgraphics用法

delphi xe 的tgpgraphics用法

delphi xe 的tgpgraphics用法Delphi XE 中的 TGpGraphics 是 GDI+ 图形库的一个关键组件,它提供了丰富的图形绘制功能。

使用 TGpGraphics,你可以在 Delphi 应用程序中轻松地绘制各种图形元素,如线条、形状、图像等。

下面将详细介绍 TGpGraphics 的一些基本用法和特性。

首先,要使用 TGpGraphics,你需要创建一个其实例。

这通常是通过在需要绘制的组件(如窗体或面板)的 Paint 事件处理器中完成的。

在 Paint 事件处理器中,你可以获取到当前组件的 GDI+ 图形上下文,即 TGpGraphics 实例。

一旦你有了 TGpGraphics 实例,就可以开始绘制图形了。

你可以使用各种方法,如DrawLine、DrawRectangle、DrawEllipse 等来绘制基本形状。

这些方法通常需要指定颜色、线条样式、填充样式等参数。

例如,你可以使用 DrawLine 方法来绘制一条指定颜色、宽度和样式的线条。

除了基本形状,TGpGraphics 还支持绘制更复杂的图形,如路径和图像。

你可以使用BeginPath 和 EndPath 方法来定义一个路径,并使用 MoveTo 和 LineTo 等方法来添加线条到路径中。

然后,你可以使用 DrawPath 方法来绘制整个路径。

此外,TGpGraphics 还提供了图像处理的功能。

你可以使用 DrawImage 方法来绘制位图图像,并可以指定图像的位置、大小、透明度等属性。

你还可以使用 ImageFromFile 方法来从文件中加载图像,并使用各种图像处理方法来对图像进行变换、裁剪、旋转等操作。

总的来说,TGpGraphics 提供了强大的图形绘制和图像处理功能,使得在 Delphi XE 中进行图形编程变得非常简单和方便。

通过灵活使用 TGpGraphics 的各种方法,你可以创建出丰富多样的图形界面和图形效果。

4.4 Delphi绘图相关对象

4.4 Delphi绘图相关对象

4.4 Delphi绘图相关对象在Delphi中,专门定义了一组用于绘制图形的对象和组件,完成一些简单的图像功能。

利用这些对象、组件的方法,可以方便地绘制各种常用图形;通过设置它们的属性,能得到不同风格的图形。

另外,通过对鼠标事件的定义,可以方便设计图形绘制程序。

(1)TCanvas,TPen,TBrush,TColor对象的方法及属性;(2)绘图功能的实现;(3)TImage,TPicture,TBitBtn,TBitmap组件的方法及属性;(4)图像观测及处理。

4.4.1 TCanvas——画布对象TCanvas对象是一个用于绘图的组件,Delphi利用这个组件为用户提供了一个绘制图形的区域,在这个区域上,程序可实现各种绘图功能,很多组件(如TImage、TMemo)的Canvas属性就是TCanvas对象。

在组件上绘制图形就是在组件的画布上绘制。

TCanvas的B rush、Pen、Font属性分别是TBrush、TPen、TFont对象,它们用于定义绘制图形的风格。

关于TBrush、TPen对象,后面将详细介绍。

需要说明的是,Delphi中利用前缀T来标志内部定义的对象,例如TPen代表画笔对象,TForm则代表窗体对象等。

画布的笔的位置定义在PenPos属性中,可用MoveTo方法来移动笔。

如果要在画布上输出文本,可用Textout方法。

TCanvas对象有很多方法,可完成常用的绘图功能。

方法及功能简介见表4.2。

表4.2 TCanvas对象的方法方法说明ArcArc(x1,y1,x2,y2,x3,y3,x4,y4 : Integer);Arc方法在椭圆上画一段弧,椭圆由(x1,y1)、(x2,y2) 两点所确定的椭圆决定。

弧的起点是椭圆圆周和椭圆中心与(x3,y3)连线的交点。

弧矩形终点是椭圆圆周和椭圆中心与(x4,y4)连线的交点以逆时针方向画弧Chord Chord(x1,y1,x2,yx,x3,y3,x4,y4 : Integer);Chord方法连接椭圆上两点,椭圆由(x1,y1)、(x2,y3) 两点所确定的矩形决定,(x3,y3)是始点,(x4,y4)是终点Brushcopy Brushcopy(const Dest : TRect;Bitmap : TBitmap;const Source TRect;Color : TColor);Brushcopy方法把位图的一部分复制到画布的某个矩形区域,并用画笔的当前颜色替换位图的颜色。
