35kV变电站电源进线逆相序的运维探讨

35kV变电站电源进线逆相序的运维探讨摘要：绝大多数35kV变电站都是终端负荷站，由于不需要和其他电源线路进行合环运行，因此站内的电源进线在线路检修工作结束后，即使电源进线的相序发生错误，从正相序变成了逆相序，在线路转运行时也不会发生跳闸事故。

如果当值运维人员疏忽大意，在线路转运行后未检查二次设备运行状态和远方监控告警信号，就不能立即发现异常运行情况。

这种情况基本上只有在运行较长时间后由相关专业班组工作时才能发现。

本文就是探讨在发生这种电源进线逆相序后已经运行较长时间的变电站的最佳运维方案。

关键词：变电站、逆相序、运维一、研究背景35kV变电站作为终端负荷站，常见的运行方式都是两回电源进线各带一段35kV母线，互为备用，较少部分35kV变电站只有单电源进线。

站内一般采用分段备自投方式或者进线备自投方式保证供电可靠性，正常运行时，两条电源进线几乎不会合环运行。

在35kV电源进线进行更换线夹、电缆头更换等检修工作时，由于工作人员疏忽大意，工作前未做好标记，导致工作结束后的线路相序发生错误，线路相序从正相序变成了逆相序。

由于未进行进行一次合环试验，即使线路相序从正相序变成了逆相序，电源进线也能正常转运行，并不会发生跳闸事故。

此时，若当值运维人员疏忽大意或者技术水平有限，未能发现站内的二次设备的异常运行状态和监控后台的异常告警信息，这种电源进线逆相序的非正常运行状态就会持续很长时间，直到相关专业班组工作时才能发现异常。

二、进线电源逆相序时的影响2.1、对变电站内保护装置的影响（1）35kV变电站内35kV、10kV线路间隔保护测控装置和主变35kV侧、10kV侧间隔后备保护测控装置由于采集到的二次电压是负序电压，将会延时报“PT断线”告警。

由于这类保护测控装置配置了复压方向过流保护，在装置发出“PT断线”告警后，复压方向过流保护将自动退出复压闭锁功能和方向判别功能，变为纯过流保护，当线路或主变间隔负荷电流过大或区外故障时穿越性电流过大都会发生保护误动事件。

三相电压逆相序

三相电压逆相序
摘要：
1.三相电压逆相序的概念
2.三相电压逆相序的原因
3.三相电压逆相序的影响
4.三相电压逆相序的解决方法
正文：
一、三相电压逆相序的概念
三相电压逆相序是指在三相交流电系统中，电压波形的顺序与正常顺序相反。

在正常情况下，三相电压的波形顺序按照U-V-W 的顺序依次出现。

当出现逆相序时，电压波形的顺序变为U-W-V 或者其他非正常顺序。

二、三相电压逆相序的原因
三相电压逆相序的原因可能有以下几点：
1.系统故障：例如输电线路出现断路、短路等故障，可能导致电压逆相序。

2.设备故障：例如变压器、开关等设备出现故障，可能导致电压逆相序。

3.误操作：例如在操作过程中，误将电源接线顺序接错，可能导致电压逆相序。

三、三相电压逆相序的影响
三相电压逆相序对电气设备和系统运行可能会产生以下影响：
1.电机运行异常：三相电压逆相序会导致电机转向错误，甚至损坏电机。

2.设备过热：逆相序会导致设备运行不平衡，可能导致设备过热，影响设备寿命。

3.电力系统稳定性下降：严重时可能导致电力系统失稳，影响供电质量。

四、三相电压逆相序的解决方法
针对三相电压逆相序，可以采取以下解决方法：
1.及时排查故障：发现电压逆相序后，应立即检查输电线路、设备等，找出故障原因并及时修复。

2.调整电源接线：对于误操作导致的电压逆相序，可以调整电源接线顺序，使电压恢复正常顺序。

3.使用保护装置：在重要设备和系统中，可以安装逆相序保护装置，一旦检测到电压逆相序，及时切断电源，保护设备安全。

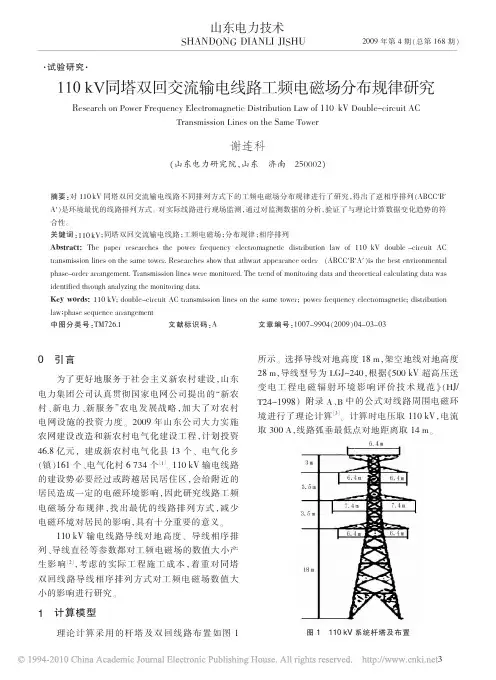

110kV同塔双回交流输电线路工频电磁场分布规律研究

·试验研究·0引言为了更好地服务于社会主义新农村建设，山东电力集团公司认真贯彻国家电网公司提出的“新农村、新电力、新服务”农电发展战略，加大了对农村电网设施的投资力度。

2009年山东公司大力实施农网建设改造和新农村电气化建设工程，计划投资46.8亿元，建成新农村电气化县13个、电气化乡（镇）161个、电气化村6734个［1］。

110kV输电线路的建设势必要经过或跨越居民居住区，会给附近的居民造成一定的电磁环境影响，因此研究线路工频电磁场分布规律，找出最优的线路排列方式，减少电磁环境对居民的影响，具有十分重要的意义。

110kV输电线路导线对地高度、导线相序排列、导线直径等参数都对工频电磁场的数值大小产生影响［2］，考虑的实际工程施工成本，着重对同塔双回线路导线相序排列方式对工频电磁场数值大小的影响进行研究。

1计算模型理论计算采用的杆塔及双回线路布置如图1所示。

选择导线对地高度18m，架空地线对地高度28m，导线型号为LGJ-240，根据《500kV超高压送变电工程电磁辐射环境影响评价技术规范》（HJ/ T24－1998）附录A、B中的公式对线路周围电磁环境进行了理论计算［3］。

计算时电压取110kV，电流取300A，线路弧垂最低点对地距离取14m。

图1110kV系统杆塔及布置110kV同塔双回交流输电线路工频电磁场分布规律研究Research on Power Frequency Electromagnetic Distribution Law of110kV Double-circuit ACTransmission Lines on the Same Tower谢连科（山东电力研究院，山东济南250002）摘要：对110kV同塔双回交流输电线路不同排列方式下的工频电磁场分布规律进行了研究，得出了逆相序排列（ABCC′B′A′）是环境最优的线路排列方式。

对实际线路进行现场监测，通过对监测数据的分析，验证了与理论计算数据变化趋势的符合性。

三相电压逆相序

三相电压逆相序摘要：1.三相电压逆相序的定义和概念2.逆相序产生的原因和影响3.逆相序的检测方法4.逆相序的防护措施5.我国对于逆相序的研究和应用正文：三相电压逆相序是指三相电压的相序与正常顺序相反，即U相、V相、W 相的相序变为W相、V相、U相。

这种现象可能导致电力系统的运行不稳定，甚至对设备造成损害。

本文将详细介绍三相电压逆相序的定义、产生原因、影响、检测方法、防护措施以及我国在该领域的研究和应用。

1.三相电压逆相序的定义和概念三相电压逆相序是指三相电压的相序与正常顺序相反，即U相、V相、W 相的相序变为W相、V相、U相。

这种现象可能导致电力系统的运行不稳定，甚至对设备造成损害。

2.逆相序产生的原因和影响逆相序产生的原因主要有两方面：外部原因和内部原因。

外部原因包括雷击、输电线路故障等；内部原因包括发电机转子故障、变压器故障等。

逆相序对电力系统的影响主要表现在以下几个方面：（1）影响设备的正常运行：逆相序可能导致设备过电流、过电压，甚至损坏设备。

（2）影响系统的稳定性：逆相序可能引起电力系统振荡，从而影响系统的稳定性。

（3）影响电力质量：逆相序会影响电力质量，导致电压波动、闪变等现象。

3.逆相序的检测方法逆相序的检测方法主要有以下几种：（1）基于电压、电流互感器的检测方法：通过互感器将高压侧的电压、电流信号变换到低压侧，然后通过低压侧的模拟量输入模块进行处理，判断是否发生逆相序。

（2）基于数字滤波器的检测方法：通过数字滤波器对三相电压信号进行滤波处理，消除噪声干扰，然后判断滤波后的电压信号是否发生逆相序。

（3）基于神经网络的检测方法：通过训练神经网络模型，实现对逆相序的快速准确检测。

4.逆相序的防护措施针对逆相序，可以采取以下防护措施：（1）安装保护装置：在关键设备上安装逆相序保护装置，当发生逆相序时，保护装置可以及时切断电源，保护设备免受损坏。

（2）采用防逆相序的措施：在设计和运行电力系统时，采取一定的措施，如合理布局发电机、变压器等设备，降低逆相序发生的可能性。

浅谈逆相序对高压三相三线计量装置准确性的影响

浅谈逆相序对高压三相三线计量装置准确性的影响摘要：本文从实用角度分析了工作中常见的逆相序对三相三线有功、无功电能计量的影响，并提出了相应了改进措施。

关键词：逆相序三相三线计量方式有功计量无功计量影响Abstract:From a practical point of view,this paper analyzes the influence of the common inverse phase sequence on the measurement ofThree-phase three-line active and reactive work,and puts forward corresponding improvement measures.Key words: Inverse phase sequence three-phase three-wire measurement method active work measurement influence of reactive measurement在新建10KV高压客户计量装置及增容计量装置验收过程中，或者高压组合式互感器调整安装位置时，经常会遇到电能计量装置逆相序这种情况，逆相序条件下，究竟会不会影响有功电能计量的准确性？以及会对无功电能计量产生什么样的影响？一旦出现逆相序需不需要停电后进行相应相序调整？这些问题是从事营销配电及电能计量一线工作人员经常会遇到的问题。

下面我们就从高压计量装置的原理及实际应用角度分析逆相序对有功及无功电能计量的影响，通过简单的推导分析，得出实用性的结论，从而方便帮助一线工作人员实际工作的开展。

电能计量装置的接线方式及配置原则110kV及以上电压等级的高电压、大电流接地系统，是中性点直接接地系统，其TV常采用3台单相电压互感器按Y0-Y0方式接线，同时接入3台单相电流互感器，用三相四线电能表进行计量；35kV电压等级的中性点绝缘系统（或经消弧线圈接地系统），可采用Y/Y0接线方式的电压互感器及3台电流互感器接入三相四线电能表进行计量；10kV电压等级的城乡配电网，均是中性点绝缘系统，中性点无任何接地，电能计量装置若安装在用户配电变压器的一次高压侧，称为高压计量方式，俗称“高供高计”、“三相三线”，一般只通过V/V接线方式的电压互感器及两台电流互感器接入至三相三线电能表。
