恒张力控制系统
恒张力控制
控制原理图—速度模式
谷城县人民医院
控制原理图—速度模式
控制方法：速度值=理论计算值+PID修正值
F F理论＋F
相关信息： 卷径 线速度 张力反馈PID 机械齿轮比 电机级数
谷城县人民医院
控制原理图—转矩模式
谷城县人民医院
T=(F*D)/(2*G);
张力控制方案
1张力闭环速度控制（BW/VE） 2张力开环转矩控制（VE） 3张力闭环转矩控制（VE）
谷城县人民医院
张力闭环速度控制
BW/VE系列支持
谷城县人民医院
张力开环转矩模式
VE系列支持
谷城县人民医院
张力闭环转矩模式
VE系列支持
谷城县人民医院
张力控制功能模块
1线速度检测模块 2卷径计算模块 3PID模块 4张力锥度控制 5断带检测 6智能启动
谷城县人民医院
1线速度检测
谷城县人民医院
在张力控制系统中，准确的测量线速度是很重要的，只有一种方案 可以不用线速度信号：即选用直接控制电机的转矩且卷径来源不 选线速度计算法。
谷城县人民医院
08-42卷径来源选择（线速度/AVI/ACI/AUI/485 /厚度积分 （编码器在收卷轴/编码器在马达侧）） 08-43最大卷径 08-44空卷卷径 08-45初始卷径设定选择（ AVI/ACI/AUI/485 ） 08-46初始卷径设定值0 08-47初始卷径设定值1 08-48初始卷径设定值2
08-29/08-30/08-31 P1/I1/D1 （对应空卷卷径/低频）
08-32/08-33/08-34 P2/I2/D2 （对应满卷卷径/最高操作频 率）
08-35张力控制回授方式（正回授/负回授）
恒张力解决方案
恒张力解决方案恒张力解决方案是一种用于控制和维持系统中张力恒定的技术。
在许多工业领域，如纺织、印刷、包装和输送系统中，恒张力解决方案被广泛应用。
本文将详细介绍恒张力解决方案的定义、原理、应用和优势。
一、定义恒张力解决方案是一种通过使用张力控制装置来保持系统中的张力始终恒定的技术。
张力是指施加在某一物体上的拉力或者拉伸力，恒定的张力可以确保系统的稳定运行和产品质量的一致性。
二、原理恒张力解决方案的原理是通过使用张力控制装置来实时监测和调整系统中的张力。
张力控制装置通常包括张力传感器、控制器和执行器。
张力传感器用于测量系统中的张力，控制器根据传感器的反馈信号来调整执行器的输出，以维持设定的恒定张力。
三、应用恒张力解决方案在许多工业领域中都有广泛的应用。
以下是一些常见的应用领域：1. 纺织行业：在纺织生产过程中，恒张力解决方案可确保纱线或者织物的张力始终保持恒定，从而提高纺织品的质量和生产效率。
2. 印刷行业：在印刷过程中，恒张力解决方案可确保印刷材料（如纸张或者薄膜）在印刷机中的张力恒定，从而避免印刷品浮现褶皱或者变形。
3. 包装行业：在包装生产线上，恒张力解决方案可确保包装材料（如纸箱或者塑料薄膜）的张力始终保持恒定，从而提高包装质量和生产效率。
4. 输送系统：在输送系统中，恒张力解决方案可确保输送带或者绳索的张力始终保持恒定，从而确保物料的平稳输送和系统的稳定运行。
四、优势恒张力解决方案具有许多优势，包括：1. 提高产品质量：恒定的张力可确保产品在生产过程中保持稳定，避免浮现质量问题，提高产品的一致性和可靠性。
2. 提高生产效率：恒张力解决方案可减少生产过程中的停机时间和调整时间，提高生产线的运行效率和生产能力。
3. 减少废品率：恒定的张力可减少产品的损耗和废品率，降低生产成本。
4. 提高操作安全性：恒张力解决方案可降低意外事故的风险，保护操作人员的安全。
5. 灵便性：恒张力解决方案可根据不同的生产需求进行调整和优化，适合于各种不同的应用场景。
恒张力控制
BW相关参数
10-42卷径来源选择（线速度/AVI/ACI/AUI/485/厚 度积分（编码器在收卷轴/编码器在马达侧）） 10-43 10-43最大卷径 10-44空卷卷径 10-45初始卷径设定选择（ AVI/ACI/AUI/485 ） 10-46初始卷径设定值0 10-47初始卷径设定值1 10-48初始卷径设定值2
双变频拉丝机
层绕机
层绕机
层绕机
层绕机
层绕机
层绕机
层绕机
并列式拉丝机
并列式拉丝机
并列式拉丝机
并列式拉丝机
(R1/2)² *π *v1 *t = (R2/2)² *π * v2 *t R1² * v1 = R2² * v2 …………………………①
v1 = π * D * n / G1， n = F1 * 60 * (1-s) / p v1 = π * D * F1 * 60 * (1-s) / (G1 * p) F1 = G1 * p * v1 / （60 * π * D * (1-s)） ..…………………………②
• • • • • •
VE相关参数
• 08-49每圈脉冲数（厚度积分法-编码器在收卷轴，接入 PG2端子） • 08-50每层圈数（厚度积分法） • 08-51材料厚度（厚度积分法） • 08-52卷径滤波时间 • 08-54当前卷径 • 10-00PG脉冲范围设定（厚度积分法-编码器在电机侧， 接入PG1端子） • 10-01PG输入设定（厚度积分法-编码器在电机侧，接入 PG1端子） • 10-15脉冲输入形式设定（厚度积分法-编码器在收卷轴， 接入PG2端子）
张力闭环速度控制
• BW/VE系列支 持
张力开环转矩模式
• VE系列支持
全自动张力控制器原理

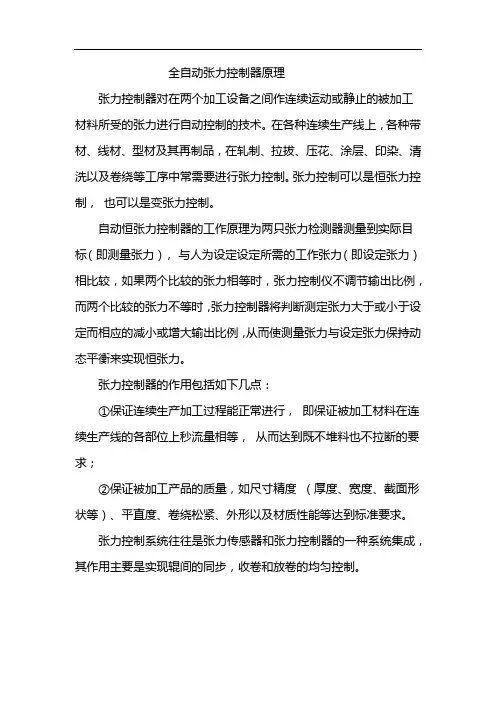

全自动张力控制器原理
张力控制器对在两个加工设备之间作连续运动或静止的被加工材料所受的张力进行自动控制的技术。
在各种连续生产线上，各种带材、线材、型材及其再制品，在轧制、拉拔、压花、涂层、印染、清洗以及卷绕等工序中常需要进行张力控制。
张力控制可以是恒张力控制，也可以是变张力控制。
自动恒张力控制器的工作原理为两只张力检测器测量到实际目标（即测量张力），与人为设定设定所需的工作张力（即设定张力）相比较，如果两个比较的张力相等时，张力控制仪不调节输出比例，而两个比较的张力不等时，张力控制器将判断测定张力大于或小于设定而相应的减小或增大输出比例，从而使测量张力与设定张力保持动态平衡来实现恒张力。
张力控制器的作用包括如下几点：
①保证连续生产加工过程能正常进行，即保证被加工材料在连续生产线的各部位上秒流量相等，从而达到既不堆料也不拉断的要求；
②保证被加工产品的质量，如尺寸精度（厚度、宽度、截面形状等）、平直度、卷绕松紧、外形以及材质性能等达到标准要求。
张力控制系统往往是张力传感器和张力控制器的一种系统集成，其作用主要是实现辊间的同步，收卷和放卷的均匀控制。
恒张力控制系统
第一章设计说明课题简介设计一个恒张力收盘控制系统，就是要控制卷取物体时保持物体相互拉长或者绷紧的力。
张力应用于最广泛的造纸、纤维、塑料薄膜、电线、印刷品、磁带等轻工业中，带材或线材的收放卷张力对产品的质量起着至关重要的作用。
在收卷和放卷的过程中，为保证生产的质量及效率，保持恒定的张力是很重要的。
本系统采用人及交互式的控制方法，由使用者输入设定张力值，通过磁粉制动器、传感器、转换芯片与单片机组成一个闭环系统，使张力恒定在设定值，达到恒张力控制的效果。
设计目的通过本次课题设计，应用《单片机原理及应用》等所学相关知识及查阅资料，完成恒张力收盘控制系统的设计，以达到理论与实践更好的结合、进一步提高综合运用所学知识和设计的能力的目的。
通过本次设计的训练，可以使我在基本思路和基本方法上对基于MCS-51单片机的嵌入式系统设计有一个比较感性的认识，并具备一定程度的设计能力。
设计任务在本次课程设计中，主要完成如下方面的设计任务：1、设计单片机系统原理图（A0，PROTEL/CAD或手画）；2、编写系统程序（主程序+子程序）；3、写设计说明书；（设计说明，程序流程图，程序）；4、答辩（十九周周四下午两点）；设计方法由按键驱动单片机中断，进入按键及显示程序，通过使用者输入数据并通知在LED上显示，输入数据储存在相关区域内备之后使用，返回到主程序后单片机接受由力传感器产生的经AD转换芯片转换后的数字力信号，通过与之前设定值的比较计算，得出控制信号，经DA 转换芯片变为模拟电压信号输入磁粉制动器控制端。
若没有键盘中断，则如此往复运行信号检测、运算、输出程序达到动态平衡。
第二章硬件设计及芯片介绍硬件系统是指构成微机系统的实体和装置，通常由运算器、控制器、存储器、输入接口电路和输入设备、输出接口电路和输出设备等组成。
单片机实质上是一个硬件的芯片，在实际应用中，通常很难直接和被控对象进行电气连接，必须外加各种扩展接口电路、外部设备、被控对象等硬件和软件，才能构成一个单片机应用系统。

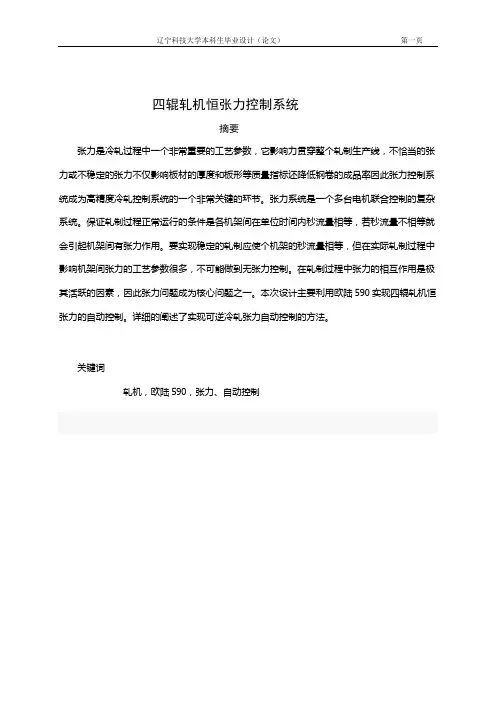

四辊轧机恒张力控制系统.doc55
四辊轧机恒张力控制系统摘要张力是冷轧过程中一个非常重要的工艺参数，它影响力贯穿整个轧制生产线，不恰当的张力或不稳定的张力不仅影响板材的厚度和板形等质量指标还降低钢卷的成品率因此张力控制系统成为高精度冷轧控制系统的一个非常关键的环节。
张力系统是一个多台电机联合控制的复杂系统。
保证轧制过程正常运行的条件是各机架间在单位时间内秒流量相等，若秒流量不相等就会引起机架间有张力作用。
要实现稳定的轧制应使个机架的秒流量相等，但在实际轧制过程中影响机架间张力的工艺参数很多，不可能做到无张力控制。
在轧制过程中张力的相互作用是极其活跃的因素，因此张力问题成为核心问题之一。
本次设计主要利用欧陆590实现四辊轧机恒张力的自动控制。
详细的阐述了实现可逆冷轧张力自动控制的方法。
关键词轧机，欧陆590，张力、自动控制Four high rolling mill constant tension control systemAbstractTension is a very important in the process of cold rolling process parameters, which influence throughout the rolling production line, the tension of inappropriate or unstable tension affects not only the thickness of plate and strip shape quality indexes such as reducing the yield of steel coil so tension control system become a high-precision control system of cold rolling is a very key link. Tension system is more than a motor joint control of complex systems. Ensure the normal operation of the process of rolling condition is second flow between each frame in the unit time are equal, if the second flow is not equal to what causes a tension between frame. In order to realize stable rolling should make a frame of the second flow are equal, but in the actual process of rolling many process parameters influencing tension between stands, not possible without tension control. In the interaction of tension in the process of rolling is extremely active factors, the problem of tension becomes one of the core issues. This design mainly with European 590 four high rolling mill automatic control of constant tension. In detail elaborated the method of reversing cold rolling tension automatic control. keywordrolling mill、Euro590、tension automatic control1、概述1.1张力控制的发展历史1.1.1早期的张力控制在上世纪八十年代以前，张力控制系统一般以模拟器件为主，系统的精度一般不高。
恒张力卷绕控制系统设计
基与PLC的恒张力卷绕系统设计摘要卷绕系统是一种常用的控制系统，广泛应用于塑料收卷、钢铁、包装、造纸、印刷、染织等生产过程中.本设计介绍了一种常见的卷绕生产线计算机控制系统，阐述了系统的构成、主要功能和实现方法。
该生产线系统具有性能稳定可靠，操作简单，维修方便，应用领域广等特点.早期的张力控制，绝大多数借助于模拟电子器件来实现，一般控制精度低,稳定性差，效果欠佳。
现代电力电子技术和集成电子技术的发展，用简便化得数字电路和控制芯片取代了原来的模拟电路,是张力控制系统向着多功能，数字化，高精度的方向迈进。
由于我国的纺织机械落后于国际水平,由此造成了纺织、造纸产品的质量差、成本高、生产率低等问题.国外一些发达国家对纺织品在卷绕过程中织物的张力、速度控制技术已经很成熟。
国内也有这方面的研究,但并没有完全解决卷绕过程中保持恒张力问题。
本论文具体针对卷绕运转过程中的收卷张力控制进行讨论与研究。
本系统主要以PLC为控制核心，组态软件作为监控层,对系统的信号进行采集和控制。
放卷采用磁粉离合器的被动放卷张力控制方式，主牵引采用三菱FR—A540-1。
5K变频器控制交流电动机进行牵引驱动,收卷采用常州宏大HVS–G三相直流可控硅调速装置驱动直流电机进行主动收卷张力控制方式。
在放卷和收卷中均使用三菱LE-40MTA—E张力控制器产品对张力进行检测和控制。
在生产运行过程中为了防止产品在卷绕过程中产生偏移，放卷时利用气动――液压自动纠偏装置，收卷时应用光电纠偏装置对其进行调整。
这样使得生产工艺更完善，产品质量更好。
关键词：恒张力卷绕；张力控制；磁粉离合器；组态软件Base with the PLC Constant tension winding system designAbstractThe winding system is a common control system，widely used in the production process of the plastic winding, steel, packaging，paper, printing, dyeing, etc。
